悬挑脚手架搭设工艺流程、搭设图悬挑脚手架搭设工艺流程、搭设图建筑施工悬挑脚手架搭设工艺流程、搭设图提要:脚手板应铺设上下两步，上步板为作业层，下步板为防护层，作业层发生落人落物等以外情况时，下步板可起防护作用，同时也为作业层脚手板提供周转使用于 .fde.悬挑脚手架搭设工艺流程、搭设图1、架子搭设工艺流程:在砼地基上弹线、立杆定位?摆放扫地杆?逐根树立立杆，随即与扫地杆扣紧?装扫地小横杆并与立杆或扫地杆扣紧?安第一步大横杆?安第一步小横杆?安第二步大横杆?安第二步小横杆?加设临时斜撑杆?第三、四步大横杆和小横杆?连墙杆?接立杆?加设剪刀撑?铺脚手板、绑扎防护及挡脚板?挂安全。
2、架体与建筑物的拉结:采用φ48×3.5钢管、扣件等组成的部件与框架柱刚性连接。
3、安全:A、挂设要求:安全应采用具有安全生产许可证的正规厂家的合格产品。
安全应挂设严密，用尼龙绳绑扎牢固，不得漏眼绑扎，两连接处应绑在同一杆件上。
安全要挂设在棚架内侧。
B、脚手架与施工层之间要按验收标准设置封闭平，每四层应设置一道水平，必须固定牢固、稳妥，防止杂物下落伤人。
4、通道口防护棚:通道口及靠近建筑物的露天作业场地要搭设安全防护棚，通道口防护棚需向两侧各伸出1，向外伸出3，并采用斜杆支撑，延长两侧均应采用安全封闭。
、搭设图:A、小横杆按照脚手架每个节点处设置一根小横杆，沿立杆两侧布置，即上步设在立杆左侧，下步设在立杆右侧，以抵消立杆因上下小横杆偏心造成的弯曲。
当脚手架遇作业层时，每跨增加一根小横杆，使脚手板下小横杆间距不大于1。
当非作业层脚手板拆除时，增加的小横杆可同时拆除，但节点处的小横杆不得拆除。
大横杆设于小横杆之下，在立杆的内侧，并采用直角搂件与立杆扣紧;大横杆对接接头应交错布置，不设在同步、同跨内，并应避免设在跨中，相邻接头水平距离不小于500。
扣紧大横杆的直角扣件的开口应朝上，对接扣件的开口应朝上或朝内。
B、剪刀撑剪刀撑在搭设时应随立杆、大横杆、小横杆等同步沿脚手架高度连续搭设，底部斜杆下端应落地支承在垫板上。
悬挑式钢管脚手架工程施工工艺工法(后附照片)
悬挑式钢管脚手架工程施工工艺工法1 前言1.1 工艺工法概况在高层建筑施工中，悬挑式脚手架因其节省材料的特点获得了较多的运用，但以往的悬挑式脚手架是采用钢管作为悬挑支承机构，稳定性较差，不能为建筑主体的结构施工提供安全可靠的操作平台，而采用型钢材料作为悬挑梁的悬挑式脚手架，具有较好的稳定性、安全性，能满足施工安全生产需要。
1.2 工艺原理利用固定在主体结构梁板上的型钢制作的悬挑梁，并辅以悬挑梁斜拉钢丝绳稳定件作为钢管外架的承力构件，搭设钢管外架高度不超过24m，并按一定数量设置拉结点，以分段搭设满足脚手架高度的要求。
2 工艺特点2.1 采用型钢制作的悬挑梁作为悬挑式脚手架承力构件，并辅以悬挑梁稳定件，确保该脚手架在施工中的安全；2.2 悬挑式脚手架的施工便于安装与拆除；2.3 悬挑脚手架适用于伴随主体结构施工一起搭设使用，在外装修阶段由上向下搭设使用时，比较困难，危险性加大。
3 适用范围本工法适用于普通工业与民用建筑的主体结构工程施工的外维护脚手架。
4 主要技术标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）《钢管脚手架扣件》（GB15831）《建筑施工高处作业安全技术规范》（JGJ 80）5 施工方法主体施工阶段，在悬挑层预埋钢筋环，在剪力墙上预留穿型钢的预留洞。
安放型钢，搭设架体，搭设过程中一次完成连墙件的安装和剪刀撑的搭设，架体完成后铺设脚手板，安装挡脚板，悬挂密目安全网。
6 工艺流程及操作要点6.1 施工工艺流程悬挑式钢管脚手架工艺流程。
施工准备→加工制作预埋环、悬挑梁（工字钢或槽钢）→安装预埋环、脚手架连墙件埋件→安装悬挑梁（含加固）→搭设脚手架架体→搭设连墙件和剪刀撑→安装脚手板和挡脚板→悬挂密目安全网6.2 操作要点6.2.1 设置悬挑梁预埋件悬挑式脚手架搭设前须预先设置悬挑梁预埋件，悬挑梁布置的间距应根据脚手架的用途、荷载计算得到的立杆间距，以及根据立面尺寸调整后的立杆间距确定，禁止将立杆悬空搭设。

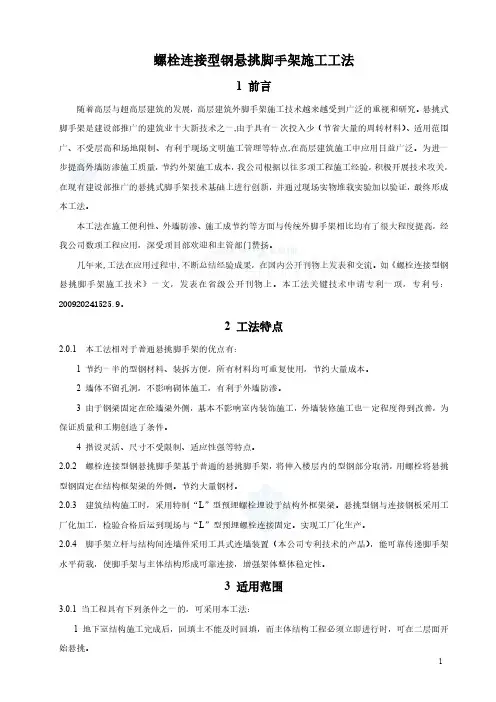

螺栓连接型钢悬挑脚手架施工工法(附图附计算)
加工后由质量检测人员进行外观检查，检查焊缝厚度，焊缝厚度不均匀、不饱满的应补焊。协同监理单 位按标准抽样送至专业检测机构进行焊缝密实度检测。均附合要求后，悬挑钢梁方可运至施工现场。
图 5.2.1-1 悬挑部位布置示意图 3 施工方案设计 脚手架施工专项方案设计应包括以下内容： 1）悬挑脚手架的平面、立面、剖面图。 2）预埋件布置图及其节点详图。 3）连墙件的布置图及构造详图。
图 5.2.1-2 独梁式部位布置示意图
4）悬挑架特殊部位处理（转角、通道口处等） ，必须在专项方案中提出详细技术要求，绘制节点详 图指导施工。 5）悬挑脚手架施工荷载限值。 6）悬挑脚手架的主要构件的受力验算。 7）悬挑脚手架对主体结构相关位置的承载能力验算。 5.2.2 工厂化加工悬挑钢梁、螺栓 考虑到悬挑钢梁为钢构件，宜委托有资质的钢结构生厂厂家加工制作。当施工单位自己加工时，应 由专业资质的电焊人员进行。钢梁的长度和根数按方案及施工图计算，要保证脚手架的底座尺寸。钢梁
图 4.0.3-2（钢丝绳安装前受力简图） 3）焊缝计算： 以 I16 工字钢做悬挑梁，按悬挑梁计算，对内侧锚板产生的弯矩为 M=8.51×（0.2＋1.05）=10.64 （KN·m） ，剪力 Q=为 8.51×2=17.02（KN） 。
4
此弯矩对上翼缘焊缝产生拉力，对下翼缘焊缝产生压力。对上翼缘焊缝产生的拉力为 10.64÷ 0.16=66.5（KN） 。 上翼缘焊缝高度按 6 ㎜计，焊缝长度按 80×2=160 ㎜计（以 16 号工字钢为例，其上翼缘宽度是 88 ㎜，实际制作时，要求工字钢与锚板间周边围焊，焊缝高度≮6 ㎜） ，角焊缝抗拉强度设计值取 160N/ ㎜ 。则上翼缘焊缝可承受的拉力为： 160×0.7×6×160=107520（N）=107.52KN＞66.5KN，安全。 4） 螺栓计算： 对两根预埋螺栓产生的拉力 66.5KN，预埋螺栓采用 Q235 钢、公称直径 22 ㎜的普通粗制螺栓，其 单根螺栓的抗拉承载能力为： N
悬挑式外脚手架施工工艺(实例)

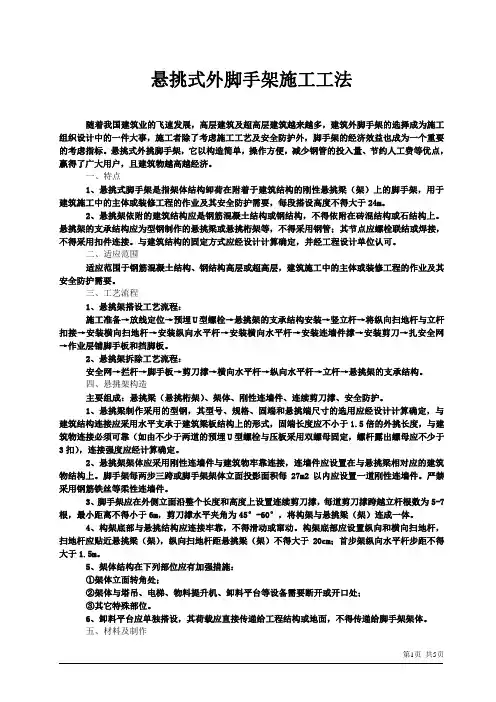

悬挑式外脚手架施工工法随着我国建筑业的飞速发展，高层建筑及超高层建筑越来越多，建筑外脚手架的选择成为施工组织设计中的一件大事，施工者除了考虑施工工艺及安全防护外，脚手架的经济效益也成为一个重要的考虑指标。
悬挑式外挑脚手架，它以构造简单，操作方便，减少钢管的投入量、节约人工费等优点，赢得了广大用户，且建筑物越高越经济。
一、特点1、悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁（架）上的脚手架，用于建筑施工中的主体或装修工程的作业及其安全防护需要，每段搭设高度不得大于24m。
2、悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上。
悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等，不得采用钢管；其节点应螺栓联结或焊接，不得采用扣件连接。
与建筑结构的固定方式应经设计计算确定，并经工程设计单位认可。
二、适应范围适应范围于钢筋混凝土结构、钢结构高层或超高层，建筑施工中的主体或装修工程的作业及其安全防护需要。
三、工艺流程1、悬挑架搭设工艺流程：施工准备→放线定位→预埋U型螺栓→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件撑→安装剪刀→扎安全网→作业层铺脚手板和挡脚板。
2、悬挑架拆除工艺流程：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆→悬挑架的支承结构。
四、悬挑架构造主要组成：悬挑梁（悬挑桁架）、架体、刚性连墙件、连续剪刀撑、安全防护。
1、悬挑梁制作采用的型钢，其型号、规格、固端和悬挑端尺寸的选用应经设计计算确定，与建筑结构连接应采用水平支承于建筑梁板结构上的形式，固端长度应不小于1.5倍的外挑长度，与建筑物连接必须可靠（如由不少于两道的预埋U型螺栓与压板采用双螺母固定，螺杆露出螺母应不少于3扣），连接强度应经计算确定。
2、悬挑架架体应采用刚性连墙件与建筑物牢靠连接，连墙件应设置在与悬挑梁相对应的建筑物结构上。
《悬挑脚手架》PPT课件 (2)
精选PPT
9
Content
4.4连墙件：采用在楼面预埋短钢管，然后用短钢管与扣件将脚手 架立杆与预埋钢管连接起来，根据脚手架方案计算的连墙件轴向 力的大小采取双扣件或在双扣件的边缘加点焊（见图4.4A）；剪 力墙处的连墙件：采用在剪力墙上的对拉螺杆孔内穿直径大于 14mm的圆钢，圆钢的一头通过与厚度大于8mm的钢板焊接固定， 另一端与短钢管焊接，短钢管通过扣件与脚手架立杆连接（见图 4.4B）。
图4.4A 1-内立杆 2-预埋钢管 3-扣件 4-短钢管 5-边梁 6-楼板
精选PPT
10
Content
图4.4B 1-剪力墙 2-楼板 3-圆钢 4-内立杆 5-扣件 6-短钢管 5、悬挑高度的规定 脚手架的悬挑高度原则上控制在20m以内，不宜超过24m，标准 层悬挑高度宜在30m以内，且不应超过35m，其理论计算高度不 应超过40m；100m以下高层建筑顶层悬挑脚手架不应超过25m； 100m以上高层建筑顶层悬挑脚手架不应超过20m；如悬挑高度超 过20m必须进行卸荷，卸荷的做法是在悬挑20m的部位进行第一 次卸荷，然后每隔15m进行一次卸荷。（在龙岗施工的按照龙岗 区的要求施工）
精选PPT
12
Thank you!
精选PPT
13
图3.1 1-工字钢 2-鸡心环 3-割孔 4-反拉钢丝绳 3.2将钢管从中间剖开并焊在工字钢的下口如左图3.2，并在钢管 上焊接一半圆弧的圆钢环，从而保护钢丝绳。其中钢管长10cm左 右，圆钢直径≥14mm，两端焊接的焊缝长度为3mm左右。
精选PPT
8
Content
图3.2 1-工字钢 2-剖开的钢管 3-圆钢环 4-反拉钢丝绳 4、连墙杆的规定 4.1建筑物的高度在50m以下时（包括50m），采用2步3跨的要求 设置连墙件； 4.2建筑物的高度在50m至100m之间（包括100m）时，采用2步2 跨的要求设置连墙件； 4.3建筑物的高度在100m以上时必须按照每层每跨的要求设置连 墙件，并且连墙件必须与内外立杆贯通连接；
悬挑脚手架搭设工艺流程搭设图
悬挑脚手架搭设工艺流程搭设图悬挑脚手架搭设工艺流程、搭设图1、架子搭设工艺流程：在砼地基上弹线、立杆定位→摆放扫地杆→逐根树立立杆，随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆（与各立杆扣紧）→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆（上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除）→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板、绑扎防护及挡脚板→挂安全网。
2、架体与建筑物的拉结：采用φ48×3.5钢管、扣件等组成的部件与框架柱刚性连接。
3、安全网：A、挂设要求：安全网应采用具有安全生产许可证的正规厂家的合格产品。
安全网应挂设严密，用尼龙绳绑扎牢固，不得漏眼绑扎，两网连接处应绑在同一杆件上。
安全网要挂设在棚架内侧。
B、脚手架与施工层之间要按验收标准设置封闭平网，每四层应设置一道水平网，必须固定牢固、稳妥，防止杂物下落伤人。
4、通道口防护棚：通道口及靠近建筑物的露天作业场地要搭设安全防护棚，通道口防护棚需向两侧各伸出1m，向外伸出3m，并采用斜杆支撑，延长两侧均应采用安全网封闭。
5、搭设图（见附图）：A、小横杆（1）按照脚手架每个节点（大横杆与立杆交点）处设置一根小横杆，沿立杆两侧布置，即上步设在立杆左侧，下步设在立杆右侧，以抵消立杆因上下小横杆偏心造成的弯曲。
（2）当脚手架遇作业层时，每跨增加一根小横杆，使脚手板下小横杆间距不大于1m。
当非作业层脚手板拆除时，增加的小横杆可同时拆除，但节点处的小横杆不得拆除。
（3）大横杆设于小横杆之下，在立杆的内侧，并采用直角搂件与立杆扣紧；大横杆对接接头应交错布置，不设在同步、同跨内，并应避免设在跨中，相邻接头水平距离不小于500MM。
（4）扣紧大横杆的直角扣件的开口应朝上，对接扣件的开口应朝上或朝内。
B、剪刀撑（1）剪刀撑在搭设时应随立杆、大横杆、小横杆等同步沿脚手架高度连续搭设，底部斜杆下端应落地支承在垫板上。
工字钢悬挑脚手架最新规范
