晶体学基础(晶向指数与晶面指数)

合集下载

四六方晶系的晶面指数和晶向指数1晶面指数

四六方晶系的晶面指数和晶向指数1晶面指数

1-2 晶体学基础
(三)晶向与晶向指数 1. 晶轴:两个以上原子所构成的直线。 2. 晶向:两个以上原子所构成的原子列的方向。 3. 晶向指数及其表示方法
通常也采用密勒指数(Miller Index)来标定晶 向指数
1-2 晶体学基础
(1)已知晶向标定其晶向指数 标定步骤:
1)以待定晶向的始点O为坐标原点,过原点O的三个棱 边为坐标轴x、y、z;
晶系 三斜 单斜
正交
布拉菲点阵
简单六方
简单菱方
简单四方 体心四方 简单立方 体心立方 面心立方
晶系 六方 菱方 四方
立方
1-2 晶体学基础
1-2 晶体学基础
1-2 晶体学基础
(四)晶体结构与晶体点阵 晶体结构:晶体中实际质点
(原子、离子或 分子)的具体排 列情况
1-2 晶体学基础
晶体点阵:晶体中实际原 子、离子或分 子中心的具体 排列情况
1-2 晶体学基础

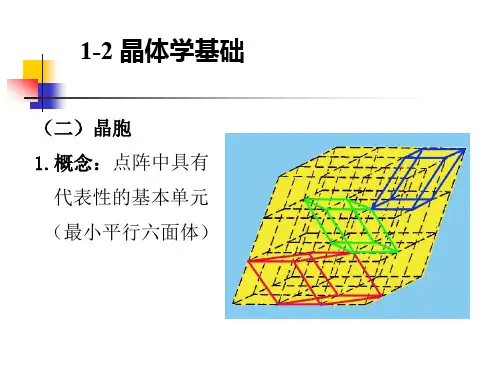

(二)晶胞 1.概念:点阵中具有
代表性的基本单元 (最小平行六面体)
1-2 晶体学基础
2. 晶胞的选取原则 (1) 选取的平行六面体应反映出点阵的最高对称性; (2) 平行六面体内的棱和角相等的数目应最多; (3) 当平行六面体的棱边夹角存在直角时,直角数目
应最多; (4) 在满足上述条件下,晶胞应具有最小的体积。
1-2 晶体学基础
不同的晶体结构类型属于相同的空间点阵

Cu晶体
NaCl晶体
CaF2晶体
1-2 晶体学基础
相似的晶体结构类型属于不同的空间点阵
Cr晶体
CsCl晶体
1-2 晶体学基础
思考题: 说明为何十四种布拉菲点阵中不存在底心
四方点阵和面心四方点阵?

晶向、晶面及晶带

晶向、晶面及晶带
5
2.晶向指数[u v w]确定步骤: ① 建立一个右手空间直角坐标系,在待测晶向上确定两个点的坐 标。 ② 用终点的坐标减去起点的坐标,得到沿各坐标轴方向上的数值。 ③ 将其按比例化为最小的整数。 ④ 将此整数放在一个方括号[u v w]中。若有负号,将负号标在该 数字的上方。
如[121]表示
写出立方晶系的{123}晶面族和<112>晶向族中的全部等 价晶面和晶向的具体指数。
{123} (123) (123) (123) (123)
(132) (132) (132) (132)
(213) (213) (2 13) (213)
(231) (231) (231) (23 1)
通常是低指数的晶面间距较大。
因此,线密对度也称可以性看成,是这阵点6间个距的晶倒向数。并没有什么区别,晶体在这些方向上的性质是完
立方晶系中,两晶向垂直的充要条件为
3(、1,面0,间0)距、-全(晶0面相, 0夹, 0同角)和的=(晶带,1,理0,统论0)称这些方向为等效晶向,写成<100>;
阵点间距、线密度和堆垛密度
晶胞中画出(a)晶向和(b)晶面
28
要把晶向画在晶胞内,需要把原点移动到0,+1,0,起点设在原点上, 则终点的坐标为:
x 1 1 1 , y 1 (2) 1, z 1 1 1
2 22
22
要画出 210 晶面,首先需要确定它的截距:
晶向 A
1.两点坐标分别为(1, 0, 0) and(0, 0, 0) 2. (1, 0, 0) - (0, 0, 0) =( 1, 0, 0) 3. 已为最小的整数,记作 [100]
晶向B
1.两点坐标分别为(1, 1, 1) and (0, 0, 0) 2. (1, 1, 1) -(0, 0, 0) = (1, 1, 1) 3.已为最小的整数,记作 [111]

晶体学基础2

晶体学基础2
•(110)、(112 )、(312)面是否同属一个晶带?如是,求出晶 带轴的方向指数。
•下列的晶面:(234)、( 201 )、(111)、(241)、( 221)、 ( 432 )、(101)、(010)和(432)中有哪些面属于同一个晶带? 求出晶带轴。
•四方点阵的初基单胞轴长a=2.5nm、c=7.5nm,画出(h0l) 的倒易阵点(h 和l≤±4)。
1
>1
-K)/2
α
无相 180° 120 ° 90 ° 60 ° 0°
无相
当值
360 ° 当值
不含平移变换的对称要素 (2)
倒反轴:复合对称要素
旋转轴+轴上的一个对称中心。
倒转轴的轴次n及基转角都与其所包含的旋转轴相同(即 n=360 °/ , 360 °/ n)。国际符号:N(Nn)。
0,0,z 1 mm2
空间群国际表
查表 软件
1.9 典型金属结构
•晶体结构的最大空间利用率和配位数
晶体中原子排列的紧密程度是反映晶体结构特征的一个 重要因素。为了定量地表示原子排列的紧密程度,通常 应用配位数和空间密堆率这两个参数。配位数是指晶体 结构中,与任一原于最近邻并且等距离的原子数。
不含平移变换的对称要素 (1)
对称中心1 对称面m
1 C 2
对称轴n
(x, y, z)
1
(-x, -y, -z)
对称轴所构成的对称配置投影图:
晶体对称定律(law of crystal symmetry) 在晶体中,只可能出现轴次为一次、二次、 三次、四次和六次的对称轴,而不可能存 在五次及高于六次的对称轴。 国际符号:1,2,3,4,6
1,立方系

晶体学基础(晶向指数与晶面指数)word版本

晶体学基础(晶向指数与晶面指数)word版本

1.4 晶向指数和晶面指数一晶向和晶面1 晶向晶向:空间点阵中各阵点列的方向(连接点阵中任意结点列的直线方向)。

晶体中的某些方向,涉及到晶体中原子的位置,原子列方向,表示的是一组相互平行、方向一致的直线的指向。

2 晶面晶面:通过空间点阵中任意一组阵点的平面(在点阵中由结点构成的平面)。

晶体中原子所构成的平面。

不同的晶面和晶向具有不同的原子排列和不同的取向。

材料的许多性质和行为(如各种物理性质、力学行为、相变、X光和电子衍射特性等)都和晶面、晶向有密切的关系。

所以,为了研究和描述材料的性质和行为,首先就要设法表征晶面和晶向。

为了便于确定和区别晶体中不同方位的晶向和晶面,国际上通用密勒(Miller)指数来统一标定晶向指数与晶面指数。

二晶向指数和晶面指数的确定1 晶向指数的确定方法三指数表示晶向指数[uvw]的步骤如图1所示。

(1)建立以晶轴a,b,c为坐标轴的坐标系,各轴上的坐标长度单位分别是晶胞边长a,b,c,坐标原点在待标晶向上。

(2)选取该晶向上原点以外的任一点P(xa,yb,zc)。

(3)将xa,yb,zc化成最小的简单整数比u,v,w,且u∶v∶w = xa∶yb∶zc。

(4)将u,v,w三数置于方括号内就得到晶向指数[uvw]。

图1 晶向指数的确定方法图2 不同的晶向及其指数当然,在确定晶向指数时,坐标原点不一定非选取在晶向上不可。

若原点不在待标晶向上,那就需要选取该晶向上两点的坐标P(x1,y1,z1)和Q(x2,y2,z2),然后将(x1-x2),(y1-y2),(z 1-z 2)三个数化成最小的简单整数u ,v ,w ,并使之满足u ∶v ∶w =(x 1-x 2)∶(y 1-y 2)∶(z 1-z 2)。

则[uvw ]为该晶向的指数。

显然,晶向指数表示了所有相互平行、方向一致的晶向。

若所指的方向相反,则晶向指数的数字相同,但符号相反,如图3中[001]与[010]。

说明: a 指数意义:代表相互平行、方向一致的所有晶向。

第二章 晶向指数和晶面指数333

第二章 晶向指数和晶面指数333

一组平行晶面的晶面间距d 列关系: 斜方晶系
hkl与晶面指数和晶格常数a、b、c有下
d hkl

1 h k l a b c
2 2 2
四方晶系
d hkl

1 h2 k 2 l a2 c
2
立方晶系
d hkl
a h2 k 2 l 2
hu1 kv1 lw1 0 hu2 kv2 lw2 0
v1 w1 w1 v1 u1 v1
故:
h: k : l v w : v v : u v 2 2 2 2 2 2
h : k : l (v1w2 v2 w1 ) : (w1u2 w2u1 ) : (u1v2 u2v1)
[0001], [1010], [1210], [0111]
4、求(1)由晶面(121)与[100]所决定的晶带轴指数
和(100)与(010)所决定的晶带轴指数.
(2) 由晶向[001]与[111]所决定的晶面指数 和[010]与[100]所决定的晶面指数.
5、已知室温下α-Fe的点阵常数为0.286nm, 分别求(100)、(110)、(123)的晶面间距。
[110] [1120]
● 不同晶轴中晶向指数和晶面指数转换
六方晶系按三轴晶系和四轴晶系所得的 晶面指数和晶向指数可相互转换
晶面指数: (hkil) →(hkl)
晶向指数: [uvtw] → [UVW] U=u-t,V=v-t,W=w
(i=-(k+l)
u=1/3(2U-V),v=1/3(2V-U),t=-(u+v),w=W
4 i
(1 1 00)
(1 1 02)
( 2110 ) (10 1 2)

晶向指数和晶面指数例题

晶向指数和晶面指数例题

晶向指数和晶面指数例题晶向指数和晶面指数是晶体学中非常基础的概念,它们用于描述晶体内部的结构和性质。

在本文中,我们将通过几个例题来介绍晶向指数和晶面指数的概念和应用。

一、晶向指数晶向指数是用来表示晶体中某个方向的指标,通常用方向余弦表示。

举个例子,假设有一个晶体,其晶格常数为a,b,c,那么其晶向指数(hkl)表示为:(hkl) = (h/a, k/b, l/c)其中h,k,l是整数,表示晶体中某个方向的坐标。

这个晶向指数(hkl)表示的是晶体中从原点出发,经过(h, k, l)个晶格常数所到达的点的位置。

下面是一个例题:例1:一个简单立方晶体,其晶格常数为a,求以下晶向的晶向指数:(1)[100];(2)[110];(3)[111]。

解:(1)[100]方向的晶向指数为(1, 0, 0);(2)[110]方向的晶向指数为(1, 1, 0);(3)[111]方向的晶向指数为(1, 1, 1)。

二、晶面指数晶面指数是用来表示晶体中某个晶面的指标,通常用晶面法向量的坐标表示。

举个例子,假设有一个晶体,其晶格常数为a,b,c,那么其晶面指数(hkl)表示为:(hkl) = [h, k, l]其中h,k,l是整数,表示晶面法向量的坐标。

这个晶面指数(hkl)表示的是晶体中法向量的坐标。

下面是一个例题:例2:一个简单立方晶体,其晶格常数为a,求以下晶面的晶面指数:(1)(100);(2)(110);(3)(111)。

解:(1)(100)晶面的晶面指数为[1, 0, 0];(2)(110)晶面的晶面指数为[1, 1, 0];(3)(111)晶面的晶面指数为[1, 1, 1]。

三、晶向指数和晶面指数的应用晶向指数和晶面指数在晶体学中有着重要的应用。

举个例子,它们可以用于描述晶体中的晶面间距、晶体的晶体学性质等。

下面是一个例题:例3:一个简单立方晶体,其晶格常数为a,试判断以下晶向是否相等:(1)[100]和[010];(2)[110]和[1-10];(3)[111]和[1-1-1]。

材料科学基础 晶向指数和晶面指数

材料科学基础 晶向指数和晶面指数

00:03
9
PDF 文件使用 "pdfFactory Pro" 试用版本创建
西安石油大学材料科学与工程学院
材料科学基础
正交晶系的晶向指数
00:03
10
PDF 文件使用 "pdfFactory Pro" 试用版本创建
西安石油大学材料科学与工程学院
材料科学基础
1.2 晶体学基础 1.2.1 晶体与非晶体 物质通常有三种聚集状态:气态、液态和固态。 按照原子(或分子)排列的规律性将固态物质分为两大类:晶体和非晶体。 晶体中的原子在空间呈有规则的周期性重复排列;非晶体的原子则是无规则排列。 晶体和非晶体在性能上区别: 1、晶体熔化具有固定的熔点,非晶体没有固定的熔点,物质首先变软,然后逐渐由 稠变稀。 2、晶体具有各项异性,非晶体具有各项同性。
空间点阵:晶体中质点排列的几何抽象,用于描述和分析晶体结构的周期 性和对称性。规定各个阵点周围环境相同,所以只有14种类型。 晶体结构:指晶体中实际质点的具体排列情况,他们能组成各种类型的排 列,所以实际的晶体结构是无限的。
00:03
7
PDF 文件使用 "pdfFactory Pro" 试用版本创建
简单四方 体心四方
四方 a=b≠c α=β=γ=90ο
简单立方 体心立方 面心立方
立方 a=b=c α=β=γ=90ο
00:03
6
PDF 文件使用 "pdfFactory Pro" 试用与工程学院
材料科学基础
晶体结构和空间点阵的区别:
00:03
2
PDF 文件使用 "pdfFactory Pro" 试用版本创建

材料科学基础课件:晶体学基础-晶向与晶面指数B-

材料科学基础课件:晶体学基础-晶向与晶面指数B-

三軸座標 存在問題?
!用三個指數表示晶面和晶 向,晶體學上等價的晶面和 晶向不具有類似的指數 。
為了使晶體學上等價的晶面或晶向具有類似的指數, 對六方晶體採用四指數表示。
17:31
1
♣ 六方晶系採用 a1,a2,a3 及c四個晶軸;
♣ a1,a2,a3之間的夾角 均為120°,表示晶體 的(六次)對稱性。
• {100}: 3組等價面
17:31
1
{110}=? {111}=?
17:31
1
晶面族:任意交換指數的位置和改變符號後的
所有結果(不同空間方位)。
• {110}: 6組等價面。
17:31
1
• {111}: 4組等價面。
(111), (111), (111), (111)
17:31
1
晶面(向)族:任意交換指數的位置和改變符號後的
17:31
1
六方晶體中常見的晶面
17:31
1
2、晶向指數
標定方法:
(1)平移晶向(或座標), 通過原點,取另一點 的座標uvtw。
(2)滿足u+v+t=0, 或t=-(u+v)。
(3)化成最小、整數比 u:v:t:w (4) 放在方方括號[uvtw],不加逗號,負號記在上方 。
17:31
1
用四軸分量表示一個向量的方法有無窮多種, 要附加限制條件。
第一節 晶體學基礎 basis of crystallographic
一、空間點陣和晶胞 Space lattice and unit cell
二、晶向與晶面指數
Indices of crystallographic orientation and plane

晶体学基础(晶向指数与晶面指数)

晶体学基础(晶向指数与晶面指数)

图 1 晶向指数的确定方法
图 2 不同的晶向及其指数 当然,在确定晶向指数时,坐标原点不一定非选取在晶向上不可。若原点不在待标晶向 上, 那就需要选取该晶向上两点的坐标 P(x1, y1, z1)和 Q(x2, y2, z2), 然后将(x1-x2), (y1-y2),
(z1-z2)三个数化成最小的简单整数 u, v, w, 并使之满足 u∶v∶w=(x1-x2)∶(y1-y2)∶(z1-z2)。 则[uvw]为该晶向的指数。 显然,晶向指数表示了所有相互平行、方向一致的晶向。若所指的方向相反,则晶向指 数的数字相同,但符号相反,如图 3 中[0 1 0 ]与[010]。 说明: a 指数意义:代表相互平行、方向一致的所有晶向。 b 负值:标于数字上方,表示同一晶向的相反方向。 c 晶向族:晶体中原子排列情况相同但空间位向不同的一组晶向。用<uvw>表示,数字 相同,但排列顺序不同或正负号不同的晶向属于同一晶向族。晶体结构中那些原子密 度相同的等同晶向称为晶向轴,用<UVW>表示。 <100>:[100] [010] [001] [ 1 00 ] [ 0 1 0 ] [ 00 1 ] <111>:[111] [ 1 1 1 ] [ 1 1 1 ] [ 1 11 ] [ 1 1 1 ] [ 1 1 1 ] [ 1 1 1 ] [ 11 1 ]
图 11 六方晶体中常见的晶面 (2)六方晶系晶向指数的标定 采用四轴坐标,六方晶系晶向指数的标定方法如下:当晶向通过原点时,把晶向沿四个 轴分解成四个分量,晶向 OP 可表示为:OP=ua1+va2+ta3+wC,晶向指数用[uvtw]表示,其中 t=-(u+v)。原子排列相同的晶向为同一晶向族,图 12 中 a1 轴为[ 2 1 1 0 ],a2 轴[ 1 2 1 0 ], a3 轴[ 1 1 20 ]均属〈 2 1 1 0 〉 ,其缺点是标定较麻烦。可先用三轴制确定晶向指数[UVW], 再利用公式转换为[uvtw]。采用三轴坐标系时。C 轴垂直底面,a1、a2 轴在底面上,其夹角 o 为 120 ,如图 12,确定晶向指数的方法同前。采用三轴制虽然指数标定简单,但原子排列 相同的晶向本应属于同一晶向族,其晶向指数的数字却不尽相同,例如 [100] , [010] , [ 1 1 0 2 晶面指数的确定 国际上通用的是密勒指数,即用三个数字来表示晶面指数(h k l)。图 4 中的红色晶 面为待确定的晶面,其确定方法如下。

晶体学基础(晶向指数与晶面指数)

晶体学基础(晶向指数与晶面指数)

1.4 晶向指数和晶面指数一晶向和晶面1 晶向晶向:空间点阵中各阵点列的方向(连接点阵中任意结点列的直线方向)。

晶体中的某些方向,涉及到晶体中原子的位置,原子列方向,表示的是一组相互平行、方向一致的直线的指向。

2 晶面晶面:通过空间点阵中任意一组阵点的平面(在点阵中由结点构成的平面)。

晶体中原子所构成的平面。

不同的晶面和晶向具有不同的原子排列和不同的取向。

材料的许多性质和行为(如各种物理性质、力学行为、相变、X光和电子衍射特性等)都和晶面、晶向有密切的关系。

所以,为了研究和描述材料的性质和行为,首先就要设法表征晶面和晶向。

为了便于确定和区别晶体中不同方位的晶向和晶面,国际上通用密勒(Miller)指数来统一标定晶向指数与晶面指数。

二晶向指数和晶面指数的确定1 晶向指数的确定方法三指数表示晶向指数[uvw]的步骤如图1所示。

(1)建立以晶轴a,b,c为坐标轴的坐标系,各轴上的坐标长度单位分别是晶胞边长a,b,c,坐标原点在待标晶向上。

(2)选取该晶向上原点以外的任一点P(xa,yb,zc)。

(3)将xa,yb,zc化成最小的简单整数比u,v,w,且u∶v∶w = xa∶yb∶zc。

(4)将u,v,w三数置于方括号内就得到晶向指数[uvw]。

图1 晶向指数的确定方法图2 不同的晶向及其指数当然,在确定晶向指数时,坐标原点不一定非选取在晶向上不可。

若原点不在待标晶向上,那就需要选取该晶向上两点的坐标P(x1,y1,z1)和Q(x2,y2,z2),然后将(x1-x2),(y1-y2),(z 1-z 2)三个数化成最小的简单整数u ,v ,w ,并使之满足u ∶v ∶w =(x 1-x 2)∶(y 1-y 2)∶(z 1-z 2)。

则[uvw ]为该晶向的指数。

显然,晶向指数表示了所有相互平行、方向一致的晶向。

若所指的方向相反,则晶向指数的数字相同,但符号相反,如图3中[001]与[010]。

说明: a 指数意义:代表相互平行、方向一致的所有晶向。

材料科学基础I 第一章(晶体学基础)

材料科学基础I  第一章(晶体学基础)
立方正方斜方cba???90??????cba??????90???cba??????90???菱方六方单斜三斜cba??????90???cba?????90????120?cba?????????90cba??????90???7大晶系包含14种空间点阵布拉布拉菲abravais点阵3
第一章 晶体学基础
1、晶面指数 、
方法和步骤与三指数时相同, 方法和步骤与三指数时相同, 只是要找出晶面 在四个坐标 轴上的截距。 轴上的截距。 例如: 例如: a3 o a1 a2
(1010) (0110) (1100)
(1010)
2、晶向指数: 、晶向指数:
四坐标晶向指数的确定方法有行走法和解析法。 四坐标晶向指数的确定方法有行走法和解析法。由于行走法 确定的晶向指数不是唯一的,所以这里仅介绍解析法 解析法。 确定的晶向指数不是唯一的,所以这里仅介绍解析法。 步骤: 步骤: 1)求出待定晶向在 1,a2,c三个坐标轴下的指数:U, V, W 求出待定晶向在a 三个坐标轴下的指数: 求出待定晶向在 三个坐标轴下的指数 2)按以下公式算出在四坐标轴下的指数:u, v, t, w 按以下公式算出在四坐标轴下的指数: 按以下公式算出在四坐标轴下的指数
多数金属和非金属材料都是晶体。因此, 多数金属和非金属材料都是晶体。因此,首先 要掌握晶体的特征及其描述方法。 要掌握晶体的特征及其描述方法。 晶体——组成晶体的质点在三维空间作周期性地、 组成晶体的质点在三维空间作周期性地、 晶体 组成晶体的质点在三维空间作周期性地 规则地排列。 规则地排列。 晶体的特点: 晶体的特点: 质点排列具有规则性、 质点排列具有规则性、周期性 有固定熔点(结晶温度) 非晶体没有固定的熔点 非晶体没有固定的熔点] 有固定熔点(结晶温度)[非晶体没有固定的熔点 各向异性(包含多种性能) 各向异性(包含多种性能)

固体物理学基础晶体的晶体学方位与晶体晶体学指数

固体物理学基础晶体的晶体学方位与晶体晶体学指数

固体物理学基础晶体的晶体学方位与晶体晶体学指数晶体学是固体物理学的重要分支,研究晶体结构和性质的科学。

在晶体学中,晶体的方位和晶体学指数是两个重要的概念。

本文将介绍晶体的晶体学方位和晶体学指数的基本概念和应用。

一、晶体学方位晶体学方位指的是表征晶体不同晶面朝向的方式。

常用的表示方式有:1. 晶体学坐标系晶体学坐标系是一种用坐标来表示晶体晶面方位的方式。

常见的晶体学坐标系有直角坐标系、直角三角坐标系和斜坐标系等。

在晶体学坐标系中,通过指定晶体晶面与坐标轴之间的夹角和晶面与坐标轴的截距,可以精确地描述晶体晶面方位。

2. 米勒指数米勒指数是用整数来表示晶体晶面方位的一种方式。

其表示方法为(hkl),其中h、k、l为晶面与坐标轴之间的截距比。

米勒指数可以表示出各个晶面的夹角关系,并可以直观地反映晶体晶面的间隔和排列方式。

二、晶体学指数晶体学指数是晶体学中用来描述晶体晶面方位的一组整数。

指数的选取和表示方法有多种,常见的有:1. 维格纳-斯密特指数维格纳-斯密特指数是一种将晶面投影到晶胞边上的指数表示方法。

该表示方法通过规定某一晶面投影到晶胞边上的整数长度来表示晶面方位。

这种指数表示方法的好处是可以直观地展示晶体晶面的方位,并且易于进行晶体结构分析。

2. 间隔指数间隔指数是用来描述晶体晶面排列紧密程度的一组整数。

在间隔指数中,通过指定晶面的夹角和晶面之间的距离,可以判断出晶体的晶体结构和晶面的排列方式。

三、应用晶体学方位和晶体学指数在研究晶体结构和性质方面具有重要的应用价值。

它们可以帮助科学家确定晶体的晶体结构和晶面的排列方式,为材料的设计和制备提供理论依据。

在材料工程、化学和物理学等领域中,对晶体学方位和晶体学指数的研究和应用也日益重要。

总结:本文介绍了晶体学中晶体的方位和指数的基本概念和应用。

通过晶体学方位和晶体学指数的表示,科学家可以准确描述晶体的晶面方位和排列方式,为材料研究和应用提供了有力的工具。

晶面指数

晶面指数
3
C D
B
A
o
4
晶向族——晶体中因对称关系而等同的各组晶向为一个
晶向族<uvw>
<111>
5
正交晶系一些重要晶向的晶向指数
晶向族? <100> <110> <111>
6
2.1.2.2 晶面指数的标定
步骤:
2.1 晶体学基础 2.1.1空间点阵和晶胞 2.1.2 晶向指数和晶面指数
(1)在点阵中设定参考坐标系,不能将
( 1 ) 回转对称轴
3次轴
简单立方晶体 <111>
38
2.1.3 晶体的对称性
2.1.3.1 对称元素
a.宏观对称元素
2.1 晶体学基础 2.1.1空间点阵和晶胞 2.1.2 晶向指数和晶面指数
( 2 ) 对称面
晶体通过某一平面作镜像反映而能复 原,则该平面称为对称面或镜面,用符号 m表示。
对称面通常是晶棱或晶面的垂直平分 面或者为多面角的平分面,且必定通过晶 体几何中心。
50
b.微观对称元素
(2) 螺旋轴
回转轴+平移=螺旋轴
由回转轴和平行于该轴的平移
所构成。晶体结构可绕此轴转 360°/n同时沿轴平移一定距离 而复原,此轴称为n次螺旋轴
点1绕轴转360°/3= 120°,沿 轴平移c/3至点2,晶体复原,此 轴称为3次螺旋轴
左(右)旋: 左(右)手四指指向螺旋线旋转方向 左旋 左(右)手拇指指向螺旋线前进方向 下移
39
2.1.3 晶体的对称性
2.1.3.1 对称元素
a.宏观对称元素
( 2 ) 对称面
与m对应的对称 操作是反映

晶体学基础知识

晶体学基础知识
距也相同。
不同晶面族的晶面间距也不相同。
面心立方和密堆六方的原子堆垛
原子的密排面的形式:在平面上每个原子与六个原子相切。
hcp中为(0001)面,
按 –ABABAB-方式堆垛。
Fcc中为{111}面,
按 –ABCABCABC-方式 堆垛。
平行六面体的三个棱长a、b、c和及其夹角α 、 β 、γ ,可决定平行六面体尺寸和形状,这六 个量亦称为点阵常数。
晶系

晶系——按点阵常数的特征对晶体的分类,可分为7大 晶系。
晶向与晶面指数
晶向——空间点阵中阵点列的方向。空间中任两阵点

的连线的方向,代表了晶体中原子列的方向。 晶向指数——表示晶向方位符号。
晶向与晶面指数
晶面:空间中不在一直线任三个阵点的构成的平面,

代表了晶体中原子列的方向。 晶面指数:表示晶面方位的符号。
立方系典型晶面
晶向与晶面指数

晶面指数与晶向指数关系:(hkl)⊥[hkl]
c
(111) [111]
c (110)
b a
a
b [110]
晶面间距
晶面间距:指相邻两个平行晶面之间的距离。 晶面间的距离越大,晶面上的原子排列越密集。 同一晶面族的原子排列方式相同,它们的晶面间的间
晶体学基础知识
晶格与晶胞
晶格
为了表达空间原子排列的几何规律,把粒子(原子或分 子)在空间的平衡位置作为阵点,人为地将阵点用一系 列相互平行的直线连接起来形成的空间格架称为晶格。
Байду номын сангаас 晶格与晶胞

晶胞——构成晶格的最基本单元,在三维空间 重复堆砌可构成整个空间点阵,通常为小的平 行六面体。
晶格与晶胞

金属学基础--晶向指数和晶面指数

金属学基础--晶向指数和晶面指数

Total: 4×3!=24
16
立方晶系常见的晶面为
{100} : (100)、 )、 ) (010 (001 {110} : (110)、 )、 )、 10)、 01)、 1 1) (101 (011 (1 (1 (0 {111} : (111)、 11)、 1 1)、 1) (1 (1 (11
a
linear density
1 2 21 a a
1 2 2 0.7 a 2a 1 2 1 1.16 2 a 3a
linear density
2 1 21 a a
<100>
<110>
2a
2a
1 2 1 1.4 2 a 2a 1 2 2 0.58 a 3a
<111>
h1
k1 k2
u h 1 h2
v k1 k2
u=k1l2-k2l1; v=l1h2-l2h1; w=h1k2-h2k1
35
晶带定律的应用 (2)若已知两个晶向[u1v1w1]和[u2v2w2],则由此二 晶向所决定的晶面指数(hkl) 可以从下式求得
h:k :l
u h 1 h2

17
{110}
Z (110) (011) (011) (101)
(101) Y (110)
X
18
说明:
① 在立方晶系中,指数 相同的晶面与晶向相互 垂直。 ② 遇到负指数,“-”号 放在该指数的上方。 ③ 晶向具有方向性,
(221) [110] [221] [110]
Z
Y X

U 2u v
V 2v u
W w
25

晶体学基础(晶向指数与晶面指数)

晶体学基础(晶向指数与晶面指数)

晶背指数战晶里指数之阳早格格创做一晶背战晶里1 晶背晶背:空间面阵中各阵面列的目标(对接面阵中任性结面列的曲线目标).晶体中的某些目标,波及到晶体中本子的位子,本子列目标,表示的是一组相互仄止、目标普遍的曲线的指背.2 晶里晶里:通过空间面阵中任性一组阵面的仄里(正在面阵中由结面形成的仄里).晶体中本子所形成的仄里.分歧的晶里战晶背具备分歧的本子排列战分歧的与背.资料的许多本量战止为(如百般物理本量、力教止为、相变、X光战电子衍射个性等)皆战晶里、晶背有稀切的闭系.所以,为了钻研战形貌资料的本量战止为,最先便要设法表征晶里战晶背.为了便于决定战辨别晶体中分歧圆背的晶背战晶里,国际上通用稀勒(Miller)指数去统一标定晶背指数与晶里指数.二晶背指数战晶里指数的决定1 晶背指数的决定要领三指数表示晶背指数[uvw]的步调如图1所示.(1)修坐以晶轴a,b,c为坐标轴的坐标系,各轴上的坐标少度单位分别是晶胞边少a,b,c,坐标本面正在待标晶进与.(2)采用该晶进与本面以中的任一面P(xa,yb,zc).(3)将xa,yb,zc化成最小的简朴整数比u,v,w,且u∶v∶w = xa∶yb∶zc.(4)将u,v,w三数置于圆括号内便得到晶背指数[uvw].图1 晶背指数的决定要领图2分歧的晶背及其指数天然,正在决定晶背指数时,坐标本面纷歧定非采用正在晶进与不可.若本面不正在待标晶进与,那便需要采用该晶进与二面的坐标P(x1,y1,z1)战Q(x2,y2,z2),而后将(x1-x2),(y1-y2),(z1-z2)三个数化成最小的简朴整数u,v,w,并使之谦脚u∶v∶w=(x1-x2)∶(y1-y2)∶(z1-z2).则[uvw]为该晶背的指数. 隐然,晶背指数表示了所有相互仄止、目标普遍的晶背.若所指的目标好同,则晶背指数的数字相共,然而标记好同,如图3中[001]与[010].道明:a 指数意思:代表相互仄止、目标普遍的所有晶背.b 背值:标于数字上圆,表示共一晶背的好同目标.c 晶背族:晶体中本子排列情况相共然而空间位背分歧的一组晶背.用<uvw>表示,数字相共,然而排列程序分歧大概正背号分歧的晶背属于共一晶背族.晶体结构中那些本子稀度相共的等共晶背称为晶背轴,用<UVW>表示.<100>:[100] [010] [001] [0000]1] [010] [1<111>:[111] [111] [111] [1111]1] [111] [111] [111] [1图3 正接面阵中的几个晶背指数2 晶里指数的决定国际上通用的是稀勒指数,即用三个数字去表示晶里指数(h k l).图4中的白色晶里为待决定的晶里,其决定要领如下.图4晶里指数的决定(1)修坐一组以晶轴a,b,c为坐标轴的坐标系,令坐标本面不正在待标晶里上,各轴上的坐标少度单位分别是晶胞边少a,b,c.(2)供出待标晶里正在a,b,c轴上的截距xa,yb,zc.如该晶里与某轴仄止,则截距为∞.(3)与截距的倒数1/xa,1/yb,1/zc.(4)将那些倒数化成最小的简朴整数比h,k,l,使h∶k∶l= 1/xa∶1/yb∶1/zc.(5)如有某一数为背值,则将背号标注正在该数字的上圆,将h,k,l置于圆括号内,写成(hkl),则(hkl)便是待标晶里的晶里指数.道明:晶里指数所代表的不然而是某一晶里,而是代表着一组相互仄止的晶里.a 指数意思:代表一组仄止的晶里;b 0的意思:里与对付应的轴仄止;c 仄止晶里:指数相共,大概数字相共然而正背号好同;d 晶里族:晶体中具备相共条件(本子排列战晶里间距真足相共),空间位背分歧的各组晶里,用{hkl}表示.正在坐圆系中,{100}:(100)(010)(001),{110}:(110)(101)(011)(110)(101)(011),{111}:(111)(111)(111)(111)e 若晶里与晶背共里,则hu+kv+lw=0;f 若晶里与晶背笔曲,则u=h, k=v, w=l.坐圆系时常使用晶里指数图5.图5 坐圆系时常使用晶里指数例子:请决定图6中的晶里的晶里指数,并正在图7中绘出那些晶里指数所代表的晶里.最先选定坐标系,如图所示.而后供出待标晶里正在a,b,c轴上的截距,分别为a/2,2b/3,c/2.与倒数后得到2,3/2,2.再将其化成最小的简朴整数比,得到4,3,4三个数.于是该里的晶里指数为(434).图6图7 晶里指数的标注所有相互仄止的晶里正在三个晶轴上的截距虽然分歧,然而它们是成比率的,其倒数也仍旧是成比率的,经简化不妨得到相映的最小整数.果此,所有相互仄止的晶里,其晶里指数相共,大概者三个标记均好同.可睹,晶里指数所代表的不然而是某一晶里,而且代表着一组相互仄止的晶里.图8坐圆晶胞的{110}、{111}晶里族3 闭于晶里指数战晶背指数的决定要领另有以下几面道明:(1)参照坐标系常常皆是左脚坐标系.坐标系不妨仄移(果而本面可置于所有位子).然而不克不迭转化,可则,正在分歧坐标系下定出的指数便无法相互比较.(2)晶里指数战晶背指数可为正数,亦可为背数,然而背号应写正在数字上圆,如(231),[112]等.(3)若各指数共乘以不等于整的数n,则新晶里的位背与旧晶里的一般,新晶背与旧晶背大概是共背(当n>0),大概是反背(当n<0).然而是,晶里距(二个相邻仄止晶里间的距离)战晶背少度(二个相邻结面间的距离)普遍皆市改变,除非n=1.从以上各例不妨瞅出,坐圆晶体的等价晶里具备“类似的指数”,即指数的数字相共,不过标记(正背号)战排列序次分歧.那样,咱们只消根据二个(大概多个)晶里的指数,便能推断它们是可为等价晶里.另一圆里,给出一个晶里族标记{hkl},也很简单写出它所包罗的局部等价晶里. 对付于非坐圆晶系,由于对付称性改变,晶里族所包罗的晶里数目便纷歧样.比圆正接晶系,晶里(100),(010)战(001)本去不是等共晶里,不克不迭以{100}族去包罗. 与晶里族类似,晶体中果对付称闭系而等共的各组晶背可归并为一个晶背族,用<uvw>表示.仿照上例,读者不妨写出正在坐圆晶系中的<100>,<110>,<111>,<112>战<123>等晶背族所包罗的等价晶背.以去,正在计划晶体的本量(大概止为)时,若逢到晶里族大概晶背族标记,那便表示该本量(大概止为)对付于该晶里族中的任一晶里大概该晶背族中的任一晶背皆共样创造,果而不需要区别简曲的晶里大概晶背. 其余,正在坐圆晶系中,具备相共指数的晶背战晶里肯定是相笔曲的,即[hkl]⊥(hkl).上头咱们用三个指数表示晶里战晶背.那种三指数表示要领,准则上适用于任性晶系.对付六圆晶系,与a,b,c 为晶轴,而a轴与b轴的夹角为120°,c轴与a,b轴相笔曲,如图9所示.图9六圆晶体的等价晶里战晶背指数然而是,用三指数表示六圆晶系的晶里战晶背有一个很大的缺面,即晶体教上等价的晶里战晶背不具备类似的指数.那一面不妨从图9瞅出.图中六棱柱的二个相邻表面(白里战绿里)是晶体教上等价的晶里,然而其稀勒指数却分别是(101)战(100).图中夹角为60°的二个稀排目标D1战D2是晶体教上的等价目标,然而其晶背指数却分别是[100]战[110].由于等价晶里大概晶背不具备类似的指数,人们便无法从指数推断其等价性,也无法由晶里族大概晶背族指数写出它们所包罗的百般等价晶里大概晶背,那便给晶体钻研戴去很大的便当.为了克服那一缺面,大概者道,为了使晶体教上等价的晶里大概晶背具备类似的指数,对付六圆晶体去道,便得搁弃三指数表示,而采与四指数表示(稀勒-布推菲指数).四指数表示是鉴于4个坐标轴:a1,a2,a3战c轴,如图10所示,其中,a1,a2战c轴便是本胞的a,b战c轴,而a3=-(a1+a2).底下便分别计划用四指数表示的晶里及晶背指数.图10六圆晶体的四轴系统(1)六圆晶系晶里指数的标定六圆晶系晶里指数的标定本理战要领共坐圆晶系中的一般,从待标晶里正在a1,a2,a3战c轴上的截距可供得相映的指数h,k,i,l,于是晶里指数可写成(hkil).根据几许教可知,三维空间独力的坐标轴最多不超出三个.应用上述要领标定的晶里指数形式上是4个指数,然而是不易瞅出,前三个指数中惟有二个是独力的,它们之间有以下的闭系:i = -( h + k ),果此,不妨由前二个指数供得第三个指数.六圆晶体中罕睹晶里及其四指数(亦称六圆指数)标于图11中.从图瞅出,采与四指数后,共族晶里(即晶体教上等价的晶里)便具备类似的指数.比圆:共6个等价里(Ⅰ型棱柱里).共6个等价里(Ⅱ型棱柱里).而{0001}只包罗(0001)一个晶里,称为基里.六圆晶体中比较要害的晶里族另有,请读者写出其局部等价里.图11六圆晶体中罕睹的晶里(2)六圆晶系晶背指数的标定采与四轴坐标,六圆晶系晶背指数的标定要领如下:当晶背通过本面时,把晶背沿四个轴领会成四个分量,晶背OP 可表示为:OP=ua 1+va 2+ta 3+wC ,晶背指数用[uvtw]表示,其中t=-(u+v).本子排列相共的晶背为共一晶背族,图12中a 1轴为[0112],a 2轴[0121],a 3轴[2011]均属〈0112〉,其缺面是标定较贫苦.可先用三轴造决定晶背指数[UVW],再利用公式变换为[uvtw].采与三轴坐标系时.C 轴笔曲底里,a 1、a 2轴正在底里上,其夹角为120o ,如图12,决定晶背指数的要领共前.采与三轴造虽然指数标定简朴,然而本子排列相共的晶背本应属于共一晶背族,其晶背指数的数字却不尽相共,比圆[100],[010],[011],睹图12.图12 六圆晶系的一些晶里与晶背指数六圆晶系按二种晶轴系所得的晶背指数可相互变换如下)2(31V U u -=,)2(31U V v -=,)(v u t +-=,W w =.比圆,[011]→[201],[100]→[0112],[010]→[0121],那样等共晶背的晶1背指数的数字皆相共.标定要领常常采与止走法.用止走法决定六圆晶体的四轴晶背指数时,会逢到一个新的问题,即解是不唯一的.比圆,a1轴的指数不妨是,也不妨是[2000];a2轴的指数不妨是,也不妨是[0200].领会百般等价晶背的四指数后创造,要念使等价晶背具备类似的四指数,便需要人为天附加一个条件,即前三个指数之战为整.若将晶背指数写成[UVTW],则上述附加条件可写成:U+V+T=0,大概T=-(U+V).依照那个附加条件,上述a1轴的指数便该当是,而不是[2000];共样,a2战a3轴的指数分别是战.图13中标出了六圆晶体中各要害晶背的四指数,它们是[0001],,等等.图13六圆晶体中罕睹的晶背除上述几个特殊晶背中,对付普遍的晶背,很易间接供出四指数[UVTW],果为很易包管正在沿a1,a2,a3战c 轴分别走了U,V,T战W步后既要到达晶进与的另一面,又要谦脚条件T=-(U+V).比较稳当的标注指数要领是剖析法.该法是先供出待标晶背正在a1,a2战c三个轴下的指数u,v,w(那比较简单供得),而后按以下公式算出四指数U,V,T,W.(1-1)T = - (U + V)W = w此公式可道明如下.由于三指数战四指数均形貌共一晶背,故:U a1+ V a2+ T a3+ W c= u a1+v a2+w c(1-2)又由几许闭系:a1+ a2= - a3(1-3)再由等价性央供:T = - (U+V)(1-4)解以上三个联坐圆程,即得到:u = 2U+V,v = 2V+U,w = W(1-5) (1-5)式战(1-1)式可用矩阵表示如下:==底下举二个例子.例1 请写出a1轴的晶背指数.解:从晶胞图间接得到:u=1,v=0,w=0,按(1-1)式算得:故.例2 请写出a2战-a3接角的仄分线D的晶背指数.解:从晶胞图可瞅出:D=a1+(-a3)=2a1+a2,得u=2,v=1,w=0,代进(1-1)式得到:U=1,V=0,T=-1,W=0,故.5 坐圆战六圆晶体中要害晶背的赶快标注正在以去各章将多次逢到坐圆战六圆晶体中的一些矮指数要害晶背,需要赶快决定其指数.根据上述标定指数的要领,咱们归纳出一条赶快标定晶背指数的心诀,即:“指数瞅个性,正背瞅走背”.便是道,根据晶背的个性,决断指数的数值;根据晶背是“顺轴”(即与轴的正背成钝角)仍旧“顺轴”(即与轴的正背成钝角),决断相映于该轴的指数的正背.底下简曲计划坐圆战六圆晶体中的各要害晶背.(1)坐圆晶体坐圆晶体中各要害晶背的个性如下:(1)<100>是晶轴.若沿着a轴,则第一指数为1,依次类推;如果“顺轴”(如沿-a轴),则相映指数为.(2)<110>是坐圆体里对付角线.若里对付角线正在a 里(即(100)里)上,则第一指数为整,其余二个指数为1大概(与决于所计划的对付角线是“顺着”仍旧“顺着”相映的晶轴).(3)<111>是体对付角线.三个指数皆是1大概,与决于该对付角线与相映轴的接角(钝角为1,钝角为).(4)<112>是顶面到对付里(即短亨过该顶面的{100}里)里心的连线.如果对付里是a里,则第一指数为2大概,其余二个指数为1大概.(2)六圆晶体六圆晶体中各要害晶背的个性如下:(1)[0001]c轴.(2)战a1,a2大概a3轴仄止的晶背.战哪个轴正(大概反)仄止,则相映的指数便是2(大概),其余三个指数便是,,0(大概1,1,0).(3)二个晶轴±a i战a j接角的仄分线(i、j=1,2,3,i≠j).比圆,是+a1轴战-a3轴接角的仄分线;是-a2轴战+a3轴接角的仄分线等等.根据以上几类晶背指数,还不妨赶快供得某些不仄止于基里的要害晶背.要领是先供该晶背正在基里上的投影线的指数[UVT0],而w可从晶胞图中曲瞅瞅出.比圆,供图1-19中MN的指数时,先将MN仄移至本面,找出其投影ON'的指数,从图1-19中可曲瞅瞅出W=1,故MN的指数,化整后得到.6 晶戴相接于某一晶背曲线大概仄止于此曲线的晶里形成一个晶戴,此曲线称为晶戴轴.设晶戴轴的指数为[uvw],则晶戴中所有一个晶里的指数(hkl)皆必须谦脚:hu+kv+lw=0,谦脚此闭系的晶里皆属于以[uvw]为晶戴轴的晶戴,已知二个非仄止的晶里指数为(h1k1l1)战(h2k2l2)则其接线即为晶戴轴的指数[uvw]:1221l k l k u -=,1221h l h l v -=,1221k h k h w -=.图14 晶戴轴7 晶里间距一组仄止晶里中,相邻二个仄止晶里之间的距离喊晶里间距.二近邻仄止晶里间的笔曲距离,用d hkl 表示.对付于分歧的晶里族{hkl}其晶里间距也分歧.总的去道,矮指数晶里的里间距较大,下指数晶里的里间距较小.图15 晶里间距图16 晶里间距公式的推导由晶里指数的定义,可用数教要领供出晶里间距,(简朴坐圆):d=a/(h 2+k 2+l 2)1/2,正接系:222)()()(1c l b k k h hkl d ++=,坐圆系:222l k h a hkl d ++=,六圆系:22)22(34)(1cl a k hk h hkl d +++=.此公式用于搀杂面阵(如体心坐圆,里心坐圆等)时要思量晶里层数的减少.比圆,体心坐圆(001)里之间另有共一类的晶里,可称为(002)里,故晶里间距应为简朴晶胞001d 的一半,等于2a .由公式也可瞅出矮指数晶里的里间距大. 三 晶体的极射赤里投影采与坐体图易以干到浑晰表白晶体的百般晶背、晶里及它们之间的夹角.通过投影图可将坐体图表示于仄里上.晶体投影要领很多,广大应用的是极射赤里投影.1 参照球与极射赤里投影(1)参照球设念将一很小的晶体大概晶胞置于一个大圆球的核心,由于晶体很小,可认为各晶里均通过球心,由球心做晶里的法线与球里的接面称为极面,那个球称参照球,如图17.球里投影用面表示相映的晶里,二晶里的夹角可正在参照球上量出,如图17,(110)与(010)夹角为45o.然而使用上仍不便当.可正在此前提上再做一次极射赤里投影.图17 参照球与坐圆系球里投影(2)极射赤里投影以球的北北极为瞅测面,赤讲里为投影里.连结北极与北半球的极面,连线与投影里的接面即为晶里的投影,如图18.投影图的鸿沟大圆与参照球曲径相等喊基圆.位于北半球的极面应与北极连线,所得投影面可另选标记,使之与北半球的投影面相区别.也可选与赤讲仄止的其余仄里做投影里,所得投影图形状稳定,只改变其比率.对付于坐圆系,相共指数的晶里战晶背互相笔曲、所以坐圆系尺度投影图的极面即代表了晶里又代表了晶背.若将参照球比较为天球,以天球的二极为投影面,将球里投影投射到赤讲仄里上,便喊极射赤里投影.图18 极射赤里投影2 尺度投影图以晶体的某个晶里仄止于投影里,做出局部主要晶里的极射投影图称为尺度投影图.普遍采用一些要害的矮指数晶里做投影里,如坐圆系(001),(011),(111)及六圆系(0001)等.比圆(001)尺度投影图是以(001)为投影里,举止极射投影而得到的,如图19.图19 坐圆系(001)尺度投影图3 吴氏网吴氏网是球网坐目标极射仄里投影,分度为2 o,具备保角度的个性.其读数由核心背中读,分东,北,西,北.吴氏网如图20所示.图20 吴氏网(分度为2o)使用吴氏网时,投影图大小与吴氏网必须普遍.利用吴氏网可便当读出任一极面的圆背,并可测定投影里上任性二极面间的夹角,是钻研晶体投影,晶体与背等问题的有力工具.正在丈量时,用透明纸绘出曲径与吴氏网相等的基圆,并标出晶里的极射赤里投影面.将透明纸盖于吴氏网上.二圆圆心末究沉合,转化透明纸、使所测二面降正在赤讲线上,子午线上,基果上,共已经线上.二面纬度好(正在赤讲上为经度好)便等于晶里夹角.不克不迭转到某一纬线去测夹角,果为此时所测得的角度不是本量夹角.例题1.已知杂钛有二种共素同构体,矮温宁静的稀排六圆结媾战下温宁静的体心坐圆结构,其共素同构转化温度为℃,估计杂钛正在室温(20℃)战900℃时晶体中(112)战(001)的晶里间距(已知a a20℃=0.2951nm, c a20℃=0.4679nm, aβ900℃).问案20℃时为α-Ti:hcp结构当h+2k=3n (n=0,1,2,3…) ,l=偶数时,有附加里.;900℃时为β-Ti:bcc结构当偶数时,有附加里.真量提要晶胞是能反映面阵对付称性、具备代表性的基础单元(最小仄止六里体),其分歧目标的晶背战晶里可用稀勒指数加以标注,并可采与极射投影要领去领会晶里战晶背的相对付位背闭系.沉面与易面1 晶背指数与晶里指数的标注;2 晶里间距的决定与估计;3 极射投影与Wulff网.要害观念与名词汇晶背指数,晶里指数,晶背族,晶里族,晶戴轴,晶里间距,极射投影,极面,吴氏网,尺度投影.[U V W]与[u v t w]之间的互换闭系:晶戴定律:坐圆晶系晶里间距估计公式:六圆晶系晶里间距估计公式:习题1 标出具备下列稀勒指数的晶里战晶背:a) 坐圆晶系,,,,;b) 六圆晶系,,,,2 正在坐圆晶系中绘出晶里族的所有晶里,并写出{123}晶里族战﹤221﹥晶背族中的局部等价晶里战晶背的稀勒指数.3 正在坐圆晶系中绘出以为晶戴轴的所有晶里.4 试道明正在坐圆晶系中,具备相共指数的晶背战晶里肯定相互笔曲.5 已知杂钛有二种共素同构体,矮温宁静的稀排六圆结媾战下温宁静的体心坐圆结构℃,估计杂钛正在室温(20℃)战900℃时晶体中(112)战(001)的晶里间距(已知a a20℃=0.2951nm, c a20℃=0.4679nm,aβ900℃).问案晶背指数:[uvw] 即为AB晶背的晶背指数.如u、v、w中某一数为背值,则将背号标注正在该数的上圆.[21]战[1]便是二个相互仄止、目标好同的晶背.果对付称闭系而等共的各组晶背可归并为一个晶背族,用<uvw>表示对付坐圆晶系去道,[100]、[010]、[001]战[00]、[00]、[00]等六个晶背,它们的本量真足相共,用<100>表示对付于正接晶系[100]、[010]、[001]那三个晶背本去不是等共晶背,果为以上三个目标上的本子间距分别为a、b、c,沿着那三个目标,晶体的本量本去不相共.图1-19{100},{111},{110}晶里族正在坐圆系中:{100}=(100)、(010)、(001);{110}=(110)(101)(011)(10)(01)(01);{111}=(111)、(11)、(11)、(11).{123}=(123)、(132)、(231)、(213)、(312)、(321);(23)、(32)、(31)、(13)、(12)、(21);(13)、(12)、(21)、(23)、(32)、(31);(12)、(13)、(23)、(21)、(31)、(32).共24组晶里晶里指数用去分别表示本子的排列形成的许多分歧圆背的晶里. 如(111)正在晶体中有些晶里具备共共的个性,其上本子排列战分散程序是真足相共的,晶里间距也相共,唯一分歧的是晶里正在空间的位背,一组等共晶里称为一个晶里族,用标记{hkl}表示.正在坐圆晶系中,具备相共指数的晶背战晶里肯定是相笔曲的,即[hkl] 笔曲于(hkl).比圆:[100] 笔曲于(100),[110] 笔曲于(110),[111] 笔曲于(111),等等.然而是,此闭系不适用于其余晶系.左边图,a1、a2、c为晶轴,而a1与a2间的夹角为120度.六圆晶系六个柱里的晶里指数为(100)、(010)、(10)、(00)、(00)、(10)那六个里是共典型晶里,然而其晶里指数中的数字却相共.晶背指数也有类似情况,比圆[100]战[110]是等共晶背,然而晶背指数却不相共.为了办理那一问题,可采与博用于六圆晶系的指数标定要领.(左图)。

材料科学基础第一章晶面和晶向指数

材料科学基础第一章晶面和晶向指数

• 顶点到面心方向<112>:
[112]、[112]、[1 1 2]、[1 12] [121]、[12 1]、[121]、[1 21] [211]、[21 1]、[2 1 1]、[211]
§1-6 六方晶系的晶面和晶向指数
一、晶面指数
c
E
D
F A
C B
E’ F’
A’ a
D’
C’ b
B’
首先用三指数来表示六方晶胞 的六个侧面:
Total: 12
{123} (123) (1 23) (123) (123) (132) (1 32) (132) (132) (231) (231) (231) (23 1) (213) (213) (2 1 3) (213) (312) (312) (3 1 2) (312) (321) (321) (321) (32 1) Total: 4×3!=24
如何定义面密度和面堆积密度?
面密度
晶面上原子数 晶面面积
(010)
1 (0.334nm)2
8.961014
atoms/cm2
面堆积密度
晶面上原子所占面积 晶面面积
(010)
1 ( r2 )
(2r)2
0.79
(020)面?
由于(020)面上没有原子,所以(020)面的面 密度和面堆积密度都是0。
(3). c 轴:[0001]
六方晶系的晶向的确定方法:
Fc E
• 另外一些特殊的晶向:
D
B
可以由简单的晶向求出,如:
AB AC CB [1100] [0001] [1101] a3
O
C a2
[2110] a1
A [1010] [1120 ]
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.4 晶向指数和晶面指数一晶向和晶面1 晶向晶向:空间点阵中各阵点列的方向(连接点阵中任意结点列的直线方向)。

晶体中的某些方向,涉及到晶体中原子的位置,原子列方向,表示的是一组相互平行、方向一致的直线的指向。

2 晶面晶面:通过空间点阵中任意一组阵点的平面(在点阵中由结点构成的平面)。

晶体中原子所构成的平面。

不同的晶面和晶向具有不同的原子排列和不同的取向。

材料的许多性质和行为(如各种物理性质、力学行为、相变、X光和电子衍射特性等)都和晶面、晶向有密切的关系。

所以,为了研究和描述材料的性质和行为,首先就要设法表征晶面和晶向。

为了便于确定和区别晶体中不同方位的晶向和晶面,国际上通用密勒(Miller)指数来统一标定晶向指数与晶面指数。

二晶向指数和晶面指数的确定1 晶向指数的确定方法三指数表示晶向指数[uvw]的步骤如图1所示。

(1)建立以晶轴a,b,c为坐标轴的坐标系,各轴上的坐标长度单位分别是晶胞边长a,b,c,坐标原点在待标晶向上。

(2)选取该晶向上原点以外的任一点P(xa,yb,zc)。

(3)将xa,yb,zc化成最小的简单整数比u,v,w,且u∶v∶w = xa∶yb∶zc。

(4)将u,v,w三数置于方括号内就得到晶向指数[uvw]。

图1 晶向指数的确定方法图2 不同的晶向及其指数当然,在确定晶向指数时,坐标原点不一定非选取在晶向上不可。

若原点不在待标晶向上,那就需要选取该晶向上两点的坐标P(x1,y1,z1)和Q(x2,y2,z2),然后将(x1-x2),(y1-y2),(z 1-z 2)三个数化成最小的简单整数u ,v ,w ,并使之满足u ∶v ∶w =(x 1-x 2)∶(y 1-y 2)∶(z 1-z 2)。

则[uvw ]为该晶向的指数。

显然,晶向指数表示了所有相互平行、方向一致的晶向。

若所指的方向相反,则晶向指数的数字相同,但符号相反,如图3中[001]与[010]。

说明:a 指数意义:代表相互平行、方向一致的所有晶向。

b 负值:标于数字上方,表示同一晶向的相反方向。

c 晶向族:晶体中原子排列情况相同但空间位向不同的一组晶向。

用<uvw>表示,数字相同,但排列顺序不同或正负号不同的晶向属于同一晶向族。

晶体结构中那些原子密度相同的等同晶向称为晶向轴,用<UVW>表示。

<100>:[100] [010] [001] [001] [010] [100]<111>:[111] [111] [111] [111] [111] [111] [111] [111]图3 正交点阵中的几个晶向指数2 晶面指数的确定国际上通用的是密勒指数,即用三个数字来表示晶面指数(h k l )。

图4中的红色晶面为待确定的晶面,其确定方法如下。

图4 晶面指数的确定(1)建立一组以晶轴a ,b ,c 为坐标轴的坐标系,令坐标原点不在待标晶面上,各轴上的坐标长度单位分别是晶胞边长a ,b ,c 。

(2)求出待标晶面在a ,b ,c 轴上的截距xa ,yb ,zc 。

如该晶面与某轴平行,则截距为∞。

(3)取截距的倒数1/xa ,1/yb ,1/zc 。

(4)将这些倒数化成最小的简单整数比h ,k ,l ,使h ∶k ∶l = 1/xa ∶1/yb ∶1/zc 。

(5)如有某一数为负值,则将负号标注在该数字的上方,将h ,k ,l 置于圆括号内,写成(hkl ),则(hkl )就是待标晶面的晶面指数。

说明:晶面指数所代表的不仅是某一晶面,而是代表着一组相互平行的晶面。

a 指数意义:代表一组平行的晶面;b 0的意义:面与对应的轴平行;c 平行晶面:指数相同,或数字相同但正负号相反;d 晶面族:晶体中具有相同条件(原子排列和晶面间距完全相同),空间位向不同的各组晶面,用{hkl}表示。

在立方系中,{100}:(100)(010)(001),{110}:(110)(101)(011)(110)(101)(011),{111}:(111)(111)(111)(111)e 若晶面与晶向同面,则hu+kv+lw=0;f 若晶面与晶向垂直,则u=h, k=v, w=l。

立方系常用晶面指数图5。

图5 立方系常用晶面指数例子:请确定图6中的晶面的晶面指数,并在图7中画出这些晶面指数所代表的晶面。

首先选定坐标系,如图所示。

然后求出待标晶面在a,b,c轴上的截距,分别为a/2,2b/3,c/2。

取倒数后得到2,3/2,2。

再将其化成最小的简单整数比,得到4,3,4三个数。

于是该面的晶面指数为(434)。

图6图7 晶面指数的标注所有相互平行的晶面在三个晶轴上的截距虽然不同,但它们是成比例的,其倒数也仍然是成比例的,经简化可以得到相应的最小整数。

因此,所有相互平行的晶面,其晶面指数相同,或者三个符号均相反。

可见,晶面指数所代表的不仅是某一晶面,而且代表着一组相互平行的晶面。

图8立方晶胞的{110}、{111}晶面族3 关于晶面指数和晶向指数的确定方法还有以下几点说明:(1)参考坐标系通常都是右手坐标系。

坐标系可以平移(因而原点可置于任何位置)。

但不能转动,否则,在不同坐标系下定出的指数就无法相互比较。

(2)晶面指数和晶向指数可为正数,亦可为负数,但负号应写在数字上方,如(231),[112]等。

(3)若各指数同乘以不等于零的数n ,则新晶面的位向与旧晶面的一样,新晶向与旧晶向或是同向(当n >0),或是反向(当n <0)。

但是,晶面距(两个相邻平行晶面间的距离)和晶向长度(两个相邻结点间的距离)一般都会改变,除非n =1。

从以上各例可以看出,立方晶体的等价晶面具有“类似的指数”,即指数的数字相同,只是符号(正负号)和排列次序不同。

这样,我们只要根据两个(或多个)晶面的指数,就能判断它们是否为等价晶面。

另一方面,给出一个晶面族符号{hkl },也很容易写出它所包括的全部等价晶面。

对于非立方晶系,由于对称性改变,晶面族所包括的晶面数目就不一样。

例如正交晶系,晶面(100),(010)和(001)并不是等同晶面,不能以{100}族来包括。

与晶面族类似,晶体中因对称关系而等同的各组晶向可归并为一个晶向族,用<uvw>表示。

仿照上例,读者可以写出在立方晶系中的<100>,<110>,<111>,<112>和<123>等晶向族所包括的等价晶向。

以后,在讨论晶体的性质(或行为)时,若遇到晶面族或晶向族符号,那就表示该性质(或行为)对于该晶面族中的任一晶面或该晶向族中的任一晶向都同样成立,因而没有必要区分具体的晶面或晶向。

另外,在立方晶系中,具有相同指数的晶向和晶面必定是相垂直的,即[hkl]⊥(hkl)。

4.六方晶系指数表示上面我们用三个指数表示晶面和晶向。

这种三指数表示方法,原则上适用于任意晶系。

对六方晶系,取a,b,c为晶轴,而a轴与b轴的夹角为120°,c轴与a,b轴相垂直,如图9所示。

图9 六方晶体的等价晶面和晶向指数但是,用三指数表示六方晶系的晶面和晶向有一个很大的缺点,即晶体学上等价的晶面和晶向不具有类似的指数。

这一点可以从图9看出。

图中六棱柱的两个相邻表面(红面和绿1)和(100)。

图中夹角为60°的两面)是晶体学上等价的晶面,但其密勒指数却分别是(10个密排方向D1和D2是晶体学上的等价方向,但其晶向指数却分别是[100]和[110]。

由于等价晶面或晶向不具有类似的指数,人们就无法从指数判断其等价性,也无法由晶面族或晶向族指数写出它们所包括的各种等价晶面或晶向,这就给晶体研究带来很大的不便。

为了克服这一缺点,或者说,为了使晶体学上等价的晶面或晶向具有类似的指数,对六方晶体来说,就得放弃三指数表示,而采用四指数表示(密勒-布拉菲指数)。

四指数表示是基于4个坐标轴:a1,a2,a3和c轴,如图10所示,其中,a1,a2和c轴就是原胞的a,b和c轴,而a3=-(a1+a2)。

下面就分别讨论用四指数表示的晶面及晶向指数。

图10 六方晶体的四轴系统(1)六方晶系晶面指数的标定六方晶系晶面指数的标定原理和方法同立方晶系中的一样,从待标晶面在a 1,a 2,a 3和c 轴上的截距可求得相应的指数h ,k ,i ,l ,于是晶面指数可写成(hkil )。

根据几何学可知,三维空间独立的坐标轴最多不超过三个。

应用上述方法标定的晶面指数形式上是4个指数,但是不难看出,前三个指数中只有两个是独立的,它们之间有以下的关系:i = -( h + k ),因此,可以由前两个指数求得第三个指数。

六方晶体中常见晶面及其四指数(亦称六方指数)标于图11中。

从图看出,采用四指数后,同族晶面(即晶体学上等价的晶面)就具有类似的指数。

例如:共6个等价面(Ⅰ型棱柱面)。

共6个等价面(Ⅱ型棱柱面)。

而{0001}只包括(0001)一个晶面,称为基面。

六方晶体中比较重要的晶面族还有,请读者写出其全部等价面。

图11 六方晶体中常见的晶面(2)六方晶系晶向指数的标定采用四轴坐标,六方晶系晶向指数的标定方法如下:当晶向通过原点时,把晶向沿四个轴分解成四个分量,晶向OP 可表示为:OP=ua 1+va 2+ta 3+wC ,晶向指数用[uvtw]表示,其中t=-(u+v)。

原子排列相同的晶向为同一晶向族,图12中a 1轴为[0112],a 2轴[0121],a 3轴[2011]均属〈0112〉,其缺点是标定较麻烦。

可先用三轴制确定晶向指数[UVW],再利用公式转换为[uvtw]。

采用三轴坐标系时。

C 轴垂直底面,a 1、a 2轴在底面上,其夹角为120o ,如图12,确定晶向指数的方法同前。

采用三轴制虽然指数标定简单,但原子排列相同的晶向本应属于同一晶向族,其晶向指数的数字却不尽相同,例如[100],[010],[011],见图12。

图12 六方晶系的一些晶面与晶向指数 六方晶系按两种晶轴系所得的晶向指数可相互转换如下)2(31V U u -=,)2(31U V v -=,)(v u t +-=,W w =。

例如,[011]→[2011],[100]→[0112],[010]→[0121],这样等同晶向的晶向指数的数字都相同。

标定方法通常采用行走法。

用行走法确定六方晶体的四轴晶向指数时,会遇到一个新的问题,即解是不唯一的。

例如,a 1轴的指数可以是,也可以是[2000];a 2轴的指数可以是,也可以是[0200]。

分析各种等价晶向的四指数后发现,要想使等价晶向具有类似的四指数,就需要人为地附加一个条件,即前三个指数之和为零。

若将晶向指数写成[UVTW ],则上述附加条件可写成:U+V+T=0,或T =-(U+V )。

相关文档
最新文档
