关于测设已知高程点几种方法的探讨

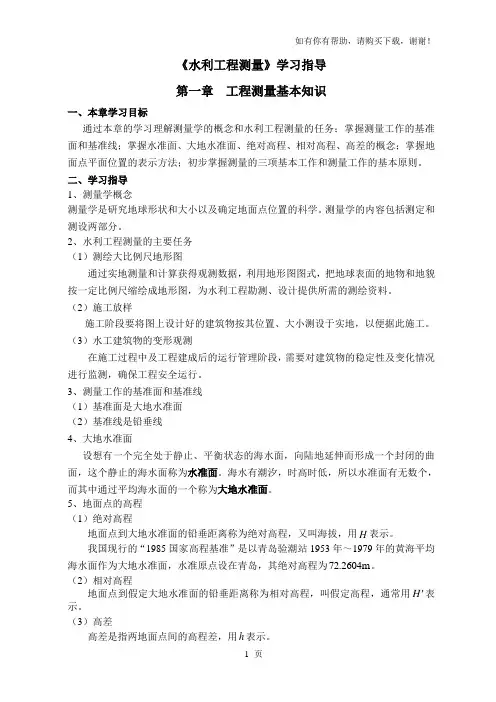

水利工程测量学习指导
《水利工程测量》学习指导第一章工程测量基本知识一、本章学习目标通过本章的学习理解测量学的概念和水利工程测量的任务；掌握测量工作的基准面和基准线；掌握水准面、大地水准面、绝对高程、相对高程、高差的概念；掌握地面点平面位置的表示方法；初步掌握测量的三项基本工作和测量工作的基本原则。
二、学习指导1、测量学概念测量学是研究地球形状和大小以及确定地面点位置的科学。
测量学的内容包括测定和测设两部分。
2、水利工程测量的主要任务（1）测绘大比例尺地形图通过实地测量和计算获得观测数据，利用地形图图式，把地球表面的地物和地貌按一定比例尺缩绘成地形图，为水利工程勘测、设计提供所需的测绘资料。
（2）施工放样施工阶段要将图上设计好的建筑物按其位置、大小测设于实地，以便据此施工。
（3）水工建筑物的变形观测在施工过程中及工程建成后的运行管理阶段，需要对建筑物的稳定性及变化情况进行监测，确保工程安全运行。
3、测量工作的基准面和基准线（1）基准面是大地水准面（2）基准线是铅垂线4、大地水准面设想有一个完全处于静止、平衡状态的海水面，向陆地延伸而形成一个封闭的曲面，这个静止的海水面称为水准面。
海水有潮汐，时高时低，所以水准面有无数个，而其中通过平均海水面的一个称为大地水准面。
5、地面点的高程（1）绝对高程地面点到大地水准面的铅垂距离称为绝对高程，又叫海拔，用H表示。
我国现行的“1985国家高程基准”是以青岛验潮站1953年～1979年的黄海平均海水面作为大地水准面，水准原点设在青岛，其绝对高程为72.2604m。
（2）相对高程地面点到假定大地水准面的铅垂距离称为相对高程，叫假定高程，通常用H 表示。
（3）高差高差是指两地面点间的高程差，用h表示。
B 点相对于A 点的高差为AB h ，其与高程的关系为：显然，当AB 0h >时，表明B 点高于A 点，反之B 点低于A 点。
当AB 0h =时，表明A 、B 两点同高。
而A 点相对于B 点的高差可表示为BA h ，它与高程的关系为：显然AB h 与BA h 的绝对值相等、符号相反。

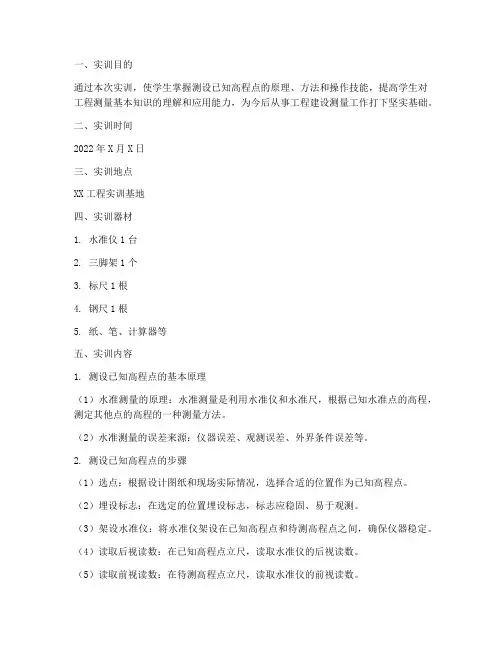

测设已知高程点实训报告
一、实训目的通过本次实训，使学生掌握测设已知高程点的原理、方法和操作技能，提高学生对工程测量基本知识的理解和应用能力，为今后从事工程建设测量工作打下坚实基础。
二、实训时间2022年X月X日三、实训地点XX工程实训基地四、实训器材1. 水准仪1台2. 三脚架1个3. 标尺1根4. 钢尺1根5. 纸、笔、计算器等五、实训内容1. 测设已知高程点的基本原理（1）水准测量的原理：水准测量是利用水准仪和水准尺，根据已知水准点的高程，测定其他点的高程的一种测量方法。
（2）水准测量的误差来源：仪器误差、观测误差、外界条件误差等。
2. 测设已知高程点的步骤（1）选点：根据设计图纸和现场实际情况，选择合适的位置作为已知高程点。
（2）埋设标志：在选定的位置埋设标志，标志应稳固、易于观测。
（3）架设水准仪：将水准仪架设在已知高程点和待测高程点之间，确保仪器稳定。
（4）读取后视读数：在已知高程点立尺，读取水准仪的后视读数。
（5）读取前视读数：在待测高程点立尺，读取水准仪的前视读数。
（6）计算待测高程点的高程：根据水准测量原理，计算待测高程点的高程。
（7）检查与修正：检查测量结果，如存在误差，则进行修正。
3. 实训操作（1）选点：根据设计图纸和现场实际情况，在距离已知高程点约50米的位置选定点1作为待测高程点。
（2）埋设标志：在点1位置埋设标志，标志应稳固、易于观测。
（3）架设水准仪：将水准仪架设在点1和已知高程点之间，确保仪器稳定。
（4）读取后视读数：在已知高程点立尺，读取水准仪的后视读数为123.874m。
（5）读取前视读数：在点1立尺，读取水准仪的前视读数为123.586m。
（6）计算点1的高程：根据水准测量原理，点1的高程为123.874m - 123.586m= 0.288m。
（7）检查与修正：检查测量结果，无误差，确认点1的高程为123.874m +0.288m = 124.162m。
六、实训结果与分析本次实训中，学生掌握了测设已知高程点的原理、方法和操作技能。

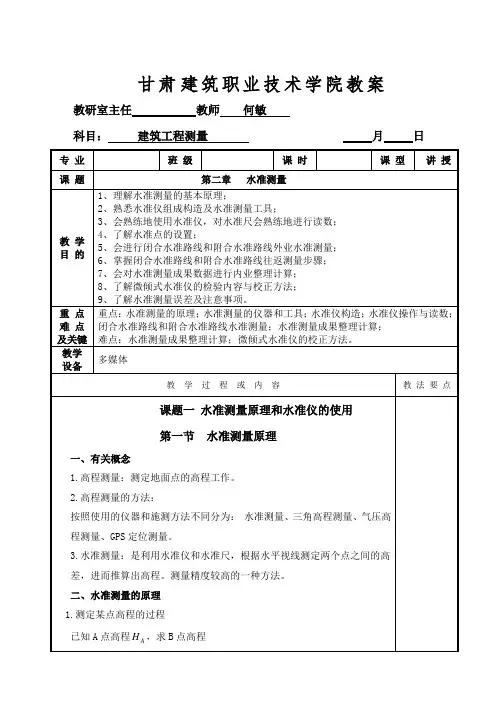

单元二 水准测量与高程测设[17页]
![单元二 水准测量与高程测设[17页]](https://img.taocdn.com/s3/m/2ceb643531b765ce04081443.png)
甘肃建筑职业技术学院教案教研室主任教师何敏科目：建筑工程测量月日a H A +叫做视线高，用i H 表示 a H H A i +=b H H i B -=视线高法在一个测站上只安置一次仪器就可以测定多个点，多用于施工测量。
第二节 水准测量的仪器与工具水准测量的仪器：水准仪。
工具：水准尺与尺垫 水准仪按照其精度分：DS0.5、DS1、DS3、DS10等级。
DS 的下标为仪器每公里的精度，以mm 计。
在水准仪的系列中，DS05、DSl 级水准仪一般称为精密水准仪；DS3，DSl0水准仪称为工程水准仪或称为普通水准仪。
一、DS3微倾式水准仪的构造1.望远镜：提供水平视线，并且瞄准水准尺读数。
由物镜、调焦透镜、十字分划板、目镜、缺口、准星。
成倒立放大的虚像。
视准轴：物镜光心的连线和十字丝中心的连线记为C-C.十字丝分划板竖丝：检验水准尺是否竖直（竖丝卡在水准尺的一测）十字丝：中丝：截取水准尺读数视距丝：用于视距测量（D=100l，l表示视距丝上下丝读数之差）2.水准器：指示仪器安置是否正确的装置。
（1）圆水准器：气泡居中，仪器竖轴L′-L′处于竖直状态，使其气泡居中，叫做粗平。
（2）管水准器：两半泡吻合，视准轴CC处于水平状态，使其气泡居中叫做精平。
3.基座：承上连下,由底板三角压板轴座脚螺旋组成。
4.可操作部分目镜调焦螺旋：使十字丝清晰物镜调焦螺旋：使目标清晰制动螺旋: 固定望远镜微动螺旋：精确瞄准脚螺旋：用于粗平微倾螺旋：用于精平二、水准尺1.分类：塔尺（工程测量）双面尺（等级水准测量）2.刻划与注字（1）零点在尺底部。
（2）每1cm或5mm为一格，黑白或红白间隔。
（3）每10cm一组，整分米处有注字，注字的正确位置以字头或字尾为准在E字尖或长线处。
（4）注字有倒正两种。
（5）过整米加点i(1.1m)3.三脚架:支承水准仪架头：支承仪器架腿：可伸缩，便于携带，调整高度脚尖：可踩入地下，使三脚架稳固4.尺垫：临时标定定位第三节水准仪的使用基本程序：安置仪器粗平瞄准精平读数。

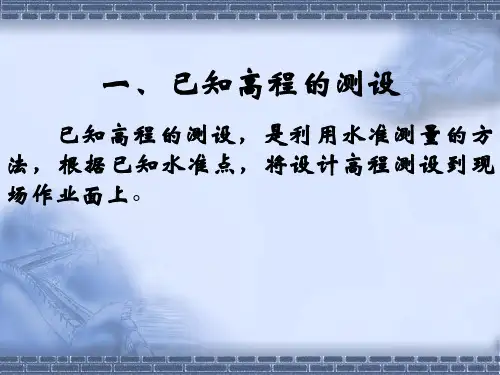

水准测量在工程中的应用
2）绘制时间与荷载关系曲线
首先，以荷载为纵轴，以时间为横轴， 组成直角坐标系。
再根据每次观测时间和相应的荷载标出 各点，将各点连接起来，即可绘制出时间与 荷载关系曲线。
（三）沉降观测应提交的资料
(1 ) 沉降观测记录手簿； (2 ) 沉降观测成果表； (3 ) 观测点位置图； (4 ) 沉降量、荷载与时间三者的关系曲线图； (5 ) 编写沉降观测分析报告。
▪ 框架结构的民用建筑，墙体砌筑是在框架施工后进 行的，故可在柱面上画线，代替皮数杆。
2．利用钢尺直接丈量
对于高程传递精度要求较高的建筑物， 通常用钢尺直接丈量来传递高程。
对于二层以上的各层，每砌高一层，就 从楼梯间用钢尺从下层的“+0.500m”标高 线，向上量出层高，测出上一层的 “+0.500m”标高线。
▪ 基础面标高的检查
▪ 基础施工结束后，应检查基础面的标高是否 符合设计要求（也可检查防潮层）。可用水 准仪测出基础面上若干点的高程和设计高程 比较，允许误差为±10mm。
主体墙标高的控制
（1）在墙身皮数杆上，根据设计尺寸，按砖、 灰缝的厚度画出线条，并标明0.000m、门、 窗、楼板等的标高位置。
Hi HA a
依次在各木 桩上立尺，使 各木桩顶或木 桩侧面的尺上 读数b应为：
b应＝Hi H 设
此时各桩顶或桩侧面标记处构成的平面就是需测设 的水平面。
a A
HA
视线高：Ｈi＝ＨＡ＋a 各木桩顶尺上的读数均为：b应=Ｈi-Ｈ设
三、坡度线的测设
坡道或管道施工中，为了控制坡道或管道按设 计高程和坡度顶进，需要在工作坑（面）内设置 临时水准点。用水准测量的方法将坡度线上各点 的设计高程标定在地面上。

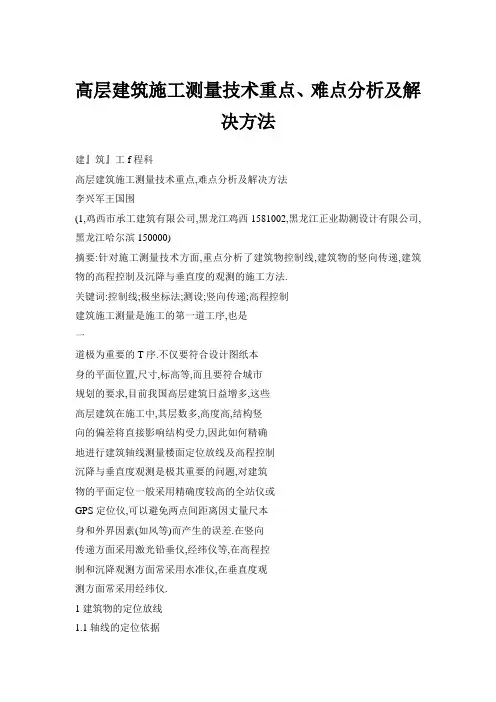

高层建筑施工测量技术重点、难点分析及解决方法
高层建筑施工测量技术重点、难点分析及解决方法建』筑』工f程科高层建筑施工测量技术重点,难点分析及解决方法李兴军王国围(1,鸡西市承工建筑有限公司,黑龙江鸡西1581002,黑龙江正业勘测设计有限公司,黑龙江哈尔滨150000)摘要:针对施工测量技术方面,重点分析了建筑物控制线,建筑物的竖向传递,建筑物的高程控制及沉降与垂直度的观测的施工方法.关键词:控制线;极坐标法;测设;竖向传递;高程控制建筑施工测量是施工的第一道工序,也是一道极为重要的T序.不仅要符合设计图纸本身的平面位置,尺寸,标高等,而且要符合城市规划的要求,目前我国高层建筑日益增多,这些高层建筑在施工中,其层数多,高度高,结构竖向的偏差将直接影响结构受力,因此如何精确地进行建筑轴线测量楼面定位放线及高程控制沉降与垂直度观测是极其重要的问题,对建筑物的平面定位一般采用精确度较高的全站仪或GPS定位仪,可以避免两点间距离因丈量尺本身和外界因素(如风等)而产生的误差.在竖向传递方面采用激光铅垂仪,经纬仪等,在高程控制和沉降观测方面常采用水准仪,在垂直度观测方面常采用经纬仪.1建筑物的定位放线1.1轴线的定位依据根据城市规化部门提供的用地红线点座标,总平面图建筑物外轴线交点的座标.1.2建立施工控制线高层建筑必须建立施工控制网.根据工程建筑特点,形状变化,遵循由总体到局部的原则,为了便于准确地定出建筑物各轴线的相交点,提高测量的精度和进度,根据施工顺序采用极坐标法对每单体方格控制,十字形主轴线的测设,作为定位放线的控制线.建立施工方格控制网必须从整个施工过程考虑.lI3控制线的施测¨¨Ncyx)现总平面0图设计没有给,出建筑物外轴,,,一,.线相交点坐标,故设法计算出建筑物十字主丝兰堡鏊垒塑轴线与用地红线坐标点的关系,这里没法详述该建筑物控制线的施测过程,现介绍极坐标法的施测方法: 用极坐标法测定一点的平面位置时,系在一个控制点上进行,但该点必须与另一控制点通视.根据测定点与控制点的坐标,计算出它们之间的夹角(极角p)与距离(极距s),按B与s之值即可将给定的点位定出.如上图:M,N为控制点,即已知M,N之坐标和MN边的坐标方位角aMN.现在要求根据控制点M测定P点.首先进行内业计算,按坐标反算方法,求出M到P的坐标方位角MP和距离s.计算公式如下:MP=tg一1(yP—yM/xP—xM)S=yP—yM/sinMP=xP—xM]cosMPB=MN—AMP在实地测定P点的步骤:全站仪安置于M点上,把坐标方位角aMp和距离s的数据输入全站仪计算器,以MN为起始边,测设极角B, 和MP方向上的距离s,即得所求点P.当不计控制点M的误差,用极坐标法测定P之点位中误差mp,可按下式进行计算:mp=,/(s2/P2)m2p+m2s式中:mB一测设p角度的中误差;s一控制点至测定点的距离;ms一测定距离s的中误差;2建筑物的竖向传递2.1在承台,地梁混凝土浇筑完成后,地轴线引测至承台混凝土面,按施工图放出有关截面的尺寸线.2.2基础柱混凝土浇捣完成拆模后,根据已有的控制点线,把轴线精确引测到柱的侧面上, 待4-0.00层垫层混凝土施工完成后,在垫层面上弹出各轴线的位置,然后把轴线向内移(一般内移为一整数).经复核无误后,弹出墨线,把相交点做好标记,作为以后放线竖向传递的基准点.2I3以后上面楼层在装模时,应在相应位置留150mmx150mm的传递孑L,以便在室内传递轴线.轴线的传递预留孑L位置见下图.;豫目n位i—鬲赢鬲磊=-2I4竖向传递方法采用激光铅垂仪法,在首层控制点上架设激光铅垂仪,调置仪器对中,整平后启动电源,使激光铅垂仪射出可见的红色光束,投射到上层预留孑L的接收靶上,查看红色斑点离靶心最小之点,此点即为第二层的一个控制点.其余控制点采用同样方法向上传递.然后把控制点与点之间连成直线,向外移动回原来内移的实际尺寸,即还原该轴线.3建筑物的高程控制3.1基坑开挖后,当基坑快要挖到设计标高时,应在基坑的四壁或者坑底边沿及中央打人小木桩,在木桩上引测同一高程的标高,以便根据标点拉线修整坑底和浇捣垫层混凝土.3.2在基础柱,墙钢筋接驳和安装完毕后,把水准点结合每栋建筑物基础的相应标高引测到竖向钢筋上,用红油漆标示,再根据施工图在墙,柱筋相应位置上标出承台面,地梁面等各施工面标高.3.3在拆除模板后,把水准点标高精确引测到柱侧面上并选择便于向上传递的位置作好标记,作为向上传递的控制点.3-4以后每施工一层,用钢尺沿结构边柱或电梯间等位置向上竖直丈量.至少要3处向上引测,以便于相互校核和适应分段施工的需要,引测步骤如下:3.4.1先用水准仪根据控制点或±0.00水平线,在各向上引测处准确地测出相同的起始标高线(一般多测4-1.00米标高线).3.4.2用钢尺沿垂直方向,向上量至施工标高线,作为向上引测的依据.沉降观测点大样图3.4I3将水准仪安置到施工层,校核由下面引测上来的各水平线,误差不得超过4-5mm,在各层抄平观测时,最少应后视两条水平线以作校核.4建筑物的沉降与垂直度观测4.1沉降观测4.1.1沉降观测点的布设和要求观测点的位置与数量,根据建筑物的形状和结构荷重等特点布设,具体布置根据设计要求.对观测点的要求如下:a.观测点本身应牢固稳定,确保点位安全,能长期保存;b.观测点的上部必须为突出的半球形状或有明显的突出之处,与柱身或墙身保持一定的距离.c.要保证在点上能垂直置尺和良好的通视条件.4.1.2沉降观测点的形式与埋设沉降观测点一般埋设在外墙面,高出散水面1米左右,具体做法屺上.4.1I3沉降观测的方法a.为了保证观测成果的正确性,沉降观测应要做到以下四定:固定人员观测和整理成果;固定使用水准仪及水准尺;使用固定的水准点;按规定的日期,方法及路线进行观测.b.确定沉降观测线路并编制观测路线图,进行沉降观测时,因施工或生产的影响,造成通视困难,往往为寻找设置仪器的适当位置而花费时间.在观测前,根据现场进行规划,确定安置仪器的位置,选定若干较稳定的沉降观测点或其他固定作为临时水准点(转点),并与水准点组成环路.最后根据选定的水准点,设置仪器的位置以及观测路线,编制沉降观测路线图,以后每次都按固定的路线观测.但应注意,必须在测定临时水准点高程的同一天(下转l8页)一265一[数标的接整层始米层处直一该起整各各上过在二出,由向超应第划线应高当,定并平均标.时测,水线始取尺确层的高起量钢精科技J术J广J场提高溴化锂吸收式中央空调主机使用寿命的方法王文胜(哈药集团制药总厂.黑龙江哈尔滨150000)摘要:保证溴化锂中央空调主机的使用寿命,是一个非常复杂的系统工程,需要制造商不断努力,提供高质-i-eJ_*_J~产品;也需要空调系统的使用者不断努力,提高管理水平,进行合理有效的维护保养.关键词:溴化艘;中央空调;保养;质量前言提高溴化锂中央空调的使用寿命在中央空调系统中,溴化锂吸收式中央空调主机在投资上占有很大比重.在功能上占有很重要的地位.因此,在其使用寿命周期内,进行性能维护管理,对于整个中央空调系统的稳定,高效运行来说是至关重要的.1影响溴化锂吸收式中央空调主机使用寿命的因素溴化锂吸收式中央空调主机的使用寿命,是指在尽量保证机组出厂时的能力,性能的前提下,机组能够使用的年限.在实际的空调系统中,由于用途,使用场所,年运转时间,负荷率,起停的频率,维护保养状况等各种条件及运转管理的适当与否的不同.其使用寿命有很大区别.要提高溴化锂吸收式中央空调主机的使用寿命,必须a崩以下几方面着手:1.1制造商从优化结构设计,增强自控功能,提高生产工艺水平方面着手,提高主机的可靠性,故障自诊断功能,5l而提高使用寿命.l2使用者应该对溴化锂吸收式中央空调主机以及整个中央空调系统,进行日常及定期的维护保养,防患于未然,从而提高溴化锂中央空调主机的使用寿命,保证整个空调系统的长期高效运行.2从设计,制造方面考虑,提高溴化锂中央空调的使用寿命21从设计,制造角度出发,保证真空度,提高使用寿命真空度是影响溴化锂吸收式中央空调主机使用寿命的主要决定因素,一般是由于抽气不良,机器内漏人空气,机组内部产生的不凝陛气体导致的.机组真空度下降,不但影响使用寿命,还能引起机组能力下降.对于抽气不良及内部产生的不凝性气体,从开发改进抽气装置着手,设计了高性能自动抽气装置,在机组运行时,液流引射装置自动地将机组内不凝气体引入贮气室,通过钯管排出大部分不凝性气体,并且通过抽气泵定期手动抽气, 保证机组的真空度.与以前的单纯通过抽气泵手动抽气的方式相比,使机内真空度的维持性能飞跃性提高.22机组自谚滞劭能的设计,保词渤组的高效运转,提高使用寿命为了保证机组的高效运转,设计人员从机组控制功能考虑,开发计了故障预知及自诊断功能.包括真空状态预知,吸收液浓度预知,燃烧室污垢状态预知,燃烧状态监视诊断,冷却水传热管污垢预知等.吸收式冷温水机控制系统监视机组自身机械的运转状态,使用自诊断机能进行自我诊断.在全负荷范围内,自动分析影响运转效率的原因,发出预知信息,防止效率降低,实现持续高效运转.3从运行使用过程中的维护保养方面考虑,3,1维护保养的必要性空调机器的维护保养,是指对机器出厂时的性能,机能水平尽可能进行保持.维护保养,最大的区别是预防保养和事后保养.预防保养,是通过日常及定期待进行的维护保养(nmlntemanee),经常检查,了解设备的机能及性能,对机器整体及零部件的劣47_At况进行确认,通过有计划的妥当的处理防患于未然.事后保养,是当异常及故障发生后,进行确认和应对.根据情况的严重程度,可能会由于空调停lE运行等的影响,造成建筑物业的停止及使用限制,因而承担很大风险.定期的维护保养,能够将偶发故障降低到最低程度,延缓磨损故障的发生,从而提高机组的使用寿命.另外,通过定期维护保养,能够对机器的振动和噪音,冷暖房性能下降程度,以及大的故障发生前的症状进行及时掌握,防患于未然.因此,从机组的使用寿命和经济陛观来看,通过定期维护保养进行故障预防是非常重要的.32运行过程中的定期维护保养系统运行过程中,造成溴化锂吸收式中央空调主机能力下降的主要原因,是冷却水传热管内壁的污垢,真空度下降,冷媒的损失及污染,吸收液中缓蚀剂的损耗等引起的.因此,应该制定合理的维护保养计划,对以下方面进行严格管理.32.1水质管理对于溴化锂吸收式中央空调主机的使用寿命来说,水质管理非常重要,尤其是冷却水的水质管理.一般来说,蒸发器传热管内的冷水,基本E是使用密闭式循环系统,水质问题较少.而吸收器和冷凝器传热管内的冷却水,大多使用开放式冷却塔,会产生水垢等附着在传热管壁上, 使传热陛能下降,有时还会产生腐蚀,影响机组的运转效率和使用寿命.因此,对于冷却系统,要进行管路系统保养,定期分析水质,进行水质管理加入阻垢剂,防锈剂,灭藻剂等改善水质;定期清洗传热管污垢.试验证明,蒸发器和吸收器容积的2%的不凝性气体,能够使胡组制冷能力下降ltWo,因此必须严格管理机组的真空度,每天观察机组的真空表,定期进行必要的抽真空保养,发现真空度变化较大时,及时进行必要的检修;定期检查真空泵的臭气性能及泵油的乳化状况,最大程度的保证机组的真空度.提高机组的使用寿命.3.22吸收及冷媒的管理作为吸收液的溴化锂水溶液,对钢和铜有腐蚀作用.为了防止腐蚀,在溴化锂溶液中添加了缓蚀剂.缓蚀剂在钢板表面形成防蚀皮膜的过程中,会慢慢地消耗,因此要定期检测吸收液中缓蚀剂.为了提高热交换器的换热效率,制造商会在溴化锂溶液中添加表面活性剂(女口异辛醇)降低表面张力,提高机组的效率及能力.表面活性剂会由于抽气系统的工作而缓慢减少,因此应该定期检测吸收液中表面活剂的浓度,必要时进行补充.另外极少量的冷媒会由于抽气系统而缓慢排了机外.并且,在低温再生器和冷器之问,吸收器和蒸发器之间,以及高温再生器内,装有分离吸收液和冷媒冰蒸气)用的栅板.有时由于压力的突然变化,会引起吸收液飞溅,混入蒸发器,使冷媒比重增大,造成冷媒污染,从而导致冷媒的沸点上升,制冷能力下降.因此,在定期检查冷媒量的同时,还要测定冷媒的比重.必要时补充冷媒,并目进行冷媒净化保养,保证机组的制冷能力,保证机组的运行效率及使用权寿命.3.23空调系统管路及末端的保养举例来说,如果说长期连续运行,而不清扫空调室内机的过滤器和交换器,污垢不断增多,不但空调效率下降,能源消耗也会增加.同时还会使溴化锂中央调主机经常处于高负荷状态下运转,影响机组有作用寿命.因此,必须定期对整个空调系统(包括管路和空调末端),进行必要的清洗,维修,更换损坏部件等维护保养,保证整个空调系统的良好状态,从而提高中央空调主机的作用寿命.结束语综上所述,保证溴化锂中央空调主机的使用寿命,是—个非常复杂的系统工程,涉及到从设计,材料,生产乃至日常的运行,维护,管理~77-h-面面.需要制造商不断努力,提供高质量的主机产品;也需要空调系统的使用者不断努力,提高管理水平,(上接265页)内同时观测其他沉降观测点.c.沉降观测点的首次高程测定,首次观测的高程值是以后各次观测用以比较的依据,如初测精度不够或存在错误,不仅无法补测,而且会造成沉降工作中的矛盾现象,因此必须提高初测精度,故采用N2类型的精密水准仪进行首次测定.同时每个沉降观测点首次高程,应在同期进行两次观测后决定.以后每施工一层,复测一次,直至竣工.工程竣工后的第一年要测4次,第二年测2次,第3年后每年测一次,直测到沉降稳定为止.4.2垂直度观测4-2.1如上图(轴线传递预留孔图)需对工程的八个大角和楼的十个小角进行垂直度观测.4.2.2在施工过程中每层在外墙墙角侧面应弹出轴线的垂直线,利用经纬仪进行观.一18—。
浅谈在施工中高程测量的几种方法
目录摘要 (2)一、工程概况 (3)1、任务来源 (3)2、任务目的 (3)二测区概况 (3)三已有资料 (3)四作业依据 (3)1、《工程测量规范》（GB 50026-2007） (4)2、《公路工程技术标准》（J T G B01-2003） (4)3、《建筑工程施工测量规范》（D BJ01-21-95） (4)4、《建筑变形测量规程》（J G J／T8-97） (4)五水准仪法 (4)1、水准仪配五米塔尺 (4)2、悬挂钢尺法 (5)六全站仪测高 (6)1、三角高程 (6)2、传统三角高程 (7)3、三角高程的新方法 (8)七、测量与施工的配合 (10)1、工程概况 (10)2、施工准备 (10)3、施工方法及措施 (10)4、沉降观测 (11)5、模板制作及偏差值 (12)6、模板制作和安装时的允许偏差值表 (12)7、安全施工作业 (14)八、结束语 (15)九、致谢 (15)参考文献 (16)摘要本文对云南昆明小坝立交桥改建项目中的高程测量进行逐一分析和探讨，在普通的水准测量和三角高程测量之间进行挖掘，其中谈到水准仪法，悬挂钢尺法，传统三角高程高程以及三较高程法的全站仪法还有对我项目部所施工的第一联桥面的施压的沉降观测，以及一些简单的施工工艺和安全施工的注意事项。
关键词：水准仪法、三角高程、沉降观测、施工工艺Abstract- In this paper, Kunming, Yunnan into a small dam projects overpass height measurements are analyzed and discussed one by one, in the general standard of measurement and between trigonometric leveling mining, which talked about leveling method, hanging steel ruler France, the traditional trigonometric leveling elevation and three Total high-way lawlawThere are items to me by the Ministry of Construction of the first joint of the pressure on the bridge of the settlement observation, as well as some simple construction techniques and attention to construction safety issues.Keywords: Level Law, trigonometric leveling, settlement observation, construction techniques浅谈在施工中高程测量的几种方法一、概况（一）任务来源道路是国家交通的动脉，是国家经济前进的重要前提，也是城市经济状况与发展程度的重要标志，随着国家经济的快速发展，道路越来越体现它在经济发展中的重要地位。
高程测设的方法
高程测设的方法
高程测量是指对于一个地理位置的高度或海拔高度进行测量和计算的过程。
常见的高程测设方法有以下几种：
1. 全站仪法：全站仪法是一种利用全站仪进行高程测量和校正的方法。
通过在已知点上测量高差，再利用高精度全站仪进行校正，可以获得较为准确的高程数据。
2. 水准法：水准法是一种传统的高程测量方法，其原理是利用水平面的稳定性来测量高差。
通过在起点和终点同时设置水准仪，并使用水准棒对水准线的高差进行读数，然后进行计算，即可得到高程值。
3. GPS测量法：GPS测量法是一种基于卫星导航系统进行高程测量的方法。
通过在起点和终点安装GPS接收器，并收集同步信号，可以测量两点之间的距离，然后结合大地水准面模型进行计算，即可获得高程数据。
4. 遥感测量法：遥感测量法是一种利用卫星、飞机等遥感技术进行高程测量的方法。
通过获取影像数据，并进行数字高程模型的构建和解译，可以得到高程数据。
综上所述，高程测量的方法有多种，不同的方法适用于不同的场合和需要。
在实际工作中，应根据具体情况选择合适的高程测量方法，并结合其他地理信息数据进行综合分析和应用。
高程测量实施方案
高程测量实施方案一、引言。
高程测量是地理信息系统中的重要组成部分，它对于土地规划、水利工程、道路建设等领域具有重要的作用。
本文档将介绍高程测量的实施方案，包括测量前的准备工作、测量过程中的注意事项以及数据处理和分析方法。
二、测量前的准备工作。
1.确定测量范围，在进行高程测量之前，首先需要确定测量的范围，包括测量的区域范围和高程测量的精度要求。
2.选择测量方法，根据测量范围和精度要求，选择合适的高程测量方法，包括水准测量、GPS测量等。
3.准备测量设备，根据选择的测量方法，准备好相应的测量设备，包括水准仪、GPS接收机、测量杆等。
三、测量过程中的注意事项。
1.测量环境的选择，在进行高程测量时，需要选择适合的测量环境，尽量避免有遮挡物的地方，以保证测量的准确性。
2.测量时间的选择，在进行高程测量时，需要选择适合的测量时间，避免恶劣的天气条件对测量结果造成影响。
3.测量操作的规范，在进行高程测量时，需要按照操作规范进行测量，包括测量设备的校准、测量杆的垂直放置等。
四、数据处理和分析方法。
1.数据的采集和存储，在进行高程测量时，需要对采集到的数据进行及时的存储和备份，以防止数据丢失。
2.数据的处理和分析，对采集到的数据进行处理和分析，包括数据的平差、数据的插值等，得出最终的高程测量结果。
3.结果的呈现和报告，将处理和分析后得到的高程测量结果进行呈现和报告，包括制作高程图、编写高程测量报告等。
五、总结。
高程测量是地理信息系统中的重要内容，它对于土地规划、水利工程、道路建设等领域具有重要的作用。
在进行高程测量时，需要做好测量前的准备工作，注意测量过程中的细节，以及对测量数据的处理和分析。
只有这样，才能得到准确可靠的高程测量结果，为相关工程项目提供可靠的数据支持。
1--2水准测量和高程测设
b
B
hAB
HB=HA+hAB
大地水准面
二、连续水准测量
hAB h1 h2 hn a b
转点 P1、P2、P3，起传递高程的作用，必须保持稳 定不动。
三、水准仪和水准尺
水准仪型号：精密型S05、S1，普通型S3 水准仪的基本部件
望远镜 物镜 目镜 十字丝 水准器 圆水准器 管水准器 基座
§ 五等水准测量外业施测
一、水准测量的主要技术要求
等 水准 仪 级 型 号 后前视距差 d m ∑d m K+黑 -红 mm 红、黑 面所测 高差 之差 mm
≤3 ≤5 —
视 线 长度 m
检测间 歇点高 差之差 mm
三 DS3 四 DS3 五 DS3
≤3 ≤5
≤6 ≤10
≤2 ≤3 —
≤65 ≤80 ≤100
30 Skm (mm)
6、实习结束后，各小组上交《水准测量记录手簿》。
实习三
一、实习内容
高程测设
利用水准仪进行高程测设 二、仪器 水准仪1台（三脚架）、水准尺1对、记录笔（粉笔）1
块
三、实习要求 1、实习前熟悉高程测设的方法； 2、各小组成员轮流测。
三、实习步骤 1、认识DS3水准仪各部件 2、水准仪的使用 （1）安置：打开仪器箱时注意仪器的放置方式 （2）粗平：左手大拇指法则； （3）瞄准：目镜调焦、粗略瞄准、物镜调焦（消除视差）、 精确瞄准； （4）精平：微倾螺旋； （5）读数：以毫米为单位的四位数，0不能舍去。
3、一测站水准测量练习
在距两尺距离大致相等的地方安置水准仪，粗
平，瞄准后尺，精平，中丝读数；松开制动螺旋，
瞄准前尺，精平，中丝读数，记录并计算高差。
水利工程测量课程教学讲解课件：测设已知高程
在基坑中测设已知高程
由于：HB=HA+a1-(b1-a2)-b2， 则b2=HA+a1-(b1-a2)-HB。
吊杆
b1
钢尺
a2
b2
B HB
a1 A HA
02 高程传递法
在基坑中测设已知高程
测设：当尺上读数为b2时，在尺底画出设计高程HB的
标志线。
吊杆
b1
钢尺
a1 A
a2
b2
B
02 高程传递法
在楼层中测设已知高程
01
视线高程法
01 视线高程法
已知一水准点A，其高程为HA，需要在B点标定出
设计高程为HB的位置。
a
Hi
b
HA
HB
A
B
测设已知高程
01 视线高程法
在水准点A点和木桩B之间安置水准仪，精平后读取A 尺直读到数测尺为设上a时，读，计数将算为水仪b准器时尺视，紧线沿靠高尺B程底点H画木i：一桩横上线下，移此动线，
即为设计H高i=程HHA B+的a位置。
则B点水准尺读数应为：
b=Hi - HB
a
Hi
b
HA
HB
A
B
01 视线高程法
案例：某桥墩A的设计高程HA为20.000m，附近有一 水准点BM1，其高程为H1=19.225m。现要求把桥墩的位 置测设到木桩A上。
a Hi BM1
H1
大地水准面
b A
HA
01 视线高程法
（4）调整A尺高度至b=0.740时，沿尺底做标记即为 设计高程A点的位置。
a Hi BM1
H1
大地水准面
b A
施工测量的基本知识测设的基本工作(工程测量)
吊杆
b1
a1
BM.R
a2
2 = ( + 1 ) − (1 − 2 ) −
b2
B
用同样的方法，亦可从低处
向高处测设已知高程的点。
三、高程测设
（2）高层建筑物的测设
b
设计B高程点
HB
= − ( + )
1
1.236m
= 1.556m
= 46.236m
±0.00
0
b
0
A
BM3
3 = 44.680m
大地水准面
±0 = 45.000m
三、高程测设
2.钢尺配合水准仪进行高程测设（高程传递法）
当向较深的基坑或较高的建筑物上测设已知高程点时，如水准尺长度不够，可利用
钢尺向下或向上引测。
（1）深基坑的测设
三、高程测设
范例
某建筑物的室内地坪设计高程为45.000m，附近有一水准点BM.3，其高程为H3=44.680m。
现在要求把该建筑物的室内地坪高程测设到木桩A上，作为施工时控制高程的依据。
44.680 m + 1.556 m = 46.236m
= 46.236 m − 45.000 m = 1.236m
后视读数 a
0
钢尺零尺端
已知水准点A
（4）当测量距离约等于设计距离时，打下木桩。
（5）在桩头立棱镜上再次测设，直至距离偏差≤±3mm，
在桩头上打一钉子作为标志。
二、水平角测设
水平角测设是根据地面上已有的一个点和从该点出发的一个已知方向，按设计的已知水平角值，
在地面上标定出另一个方向。水平角测设的仪器工具主要是经纬仪，也可使用全站仪，下面介绍
工程测量摘要2
工程测量摘要21、城乡规划测量是为服务城乡建设规划管理而进行的工程测量工作。
其工作主要内容包括：定线测量、拨地测量、日照测量、规划监督测量等。
2、规划道路定线测量（简称定线测量）：根据城乡建设规划要求，实地确定规划道路中线或道路边线的测量活动。
其任务是规划道路线的测设。
为城市详细规划、拨地测量和建设工程定线提供依据，起控制和保障作用。
3、建筑用地界址拨定测量(简称拨地测量)是根据土地转让或划拨审批的用地位置，实地确定用地边界的活动。
其主要任务是用地界桩的测设。
拨地测量确定的界桩作为建筑物定线、施工放线和验线的控制桩，是建设工程施工和土地管理的法律依据。
4、建筑日照测量（简称日照测量）是为规划管理日照分析提供测绘数据的测量活动。
5、规划监督测量是根据规划许可证，实地验证建筑物位置、高程等与规划核准数据符合性的测量活动。
包括规划放线测量、规划验线测量和规划验收测量。
6、建筑工程测量是为工业与民用建筑设计、施工、设备安装等而开展的测量活动。
工作包括：地形图测绘、施工控制网建立、建筑施工放样和建筑变形监测。
7、定线、拨地控制测量在基本控制网的基础上布设三级导线或导线网，或采用GPS测量方法布设成相应等级的控制点。
定线测量的中线点、拨地测量的界址点相对于邻近基本控制点的点位中误差不应超过±5cm。
宜采用1:500--1:2000地形图作为展绘底图。
8、定线、拨地测量方法分为图解法和解析法。
目前使用解析法，即解析实钉法和解析拨定法。
前者用于通视条件差的地区，后者用于通视条件良好的地区。
9、定线测量：解析实钉法：根据规划道路中线与指定地物的相对关系，实地测设道路中线位置，然后用导线连测中线端点、转折点、交叉点等主要点及长直线加点的条件坐标，再计算确定各分段的距离和方位角。
解析拨定法：首先测定定线条件中指定地物点的坐标，根据定线条件推算中线各主要点坐标及方位角。
10、定线实施：当规划道路为已建道路时，已有等级导线点的，不实定中线；无等级导线点的，则实定中线，其中线点以后要与等级导线联系。
渠道工程的高程控制测量方法
渠道工程的高程控制测量方法作者：代光财来源：《中国科技博览》2016年第12期[摘要]渠道工程的高程控制测量方法主要有两种，分别是从已知水准点接测高程和就地监测控制渠道工程两种。
两者都属于普通水准测量，其中已知水准点接测高程需要采用连续水准测量方法，而就地监测控制渠道工程则不需要。
本文分别对以上两种高程控制测量方法的具体应用进行了简要的分析，希望可以为当前的渠道工程高程控制测量工作提供参考。
[关键词]渠道工程；高程控制测量；方法中图分类号：P224 文献标识码：A 文章编号：1009-914X（2016）12-0252-011、已知水准点接测高程的测量方法1.1 水准点固定高程标志的简称就是水准点，它主要分为永久性水准点和临时性水准点两种。
永久性水准点多数是由国家专业测绘队测设的，是推算高程的主要依据，习惯上常用“BM”表示水准点。
1.2 水准路线水准路线是水准测量进行的路线，应选择在地面坡度小、设站少和土质坚硬的地段，其布设形式有以下 3 种：1.2.1附合水准路线它是从一个高级水准点出发，经过若干个转点后，附合于另一高级水准点。
1.2.2闭合水准路线它是从一个较高级的已知水准点出发，设置若干转点后，又回到这个水准点上结束。
1.2.3支线水准路线它是从一个较高级的已知水准点出发，测出若干个点的高程后，既不终止在另一个高级水准点上，又不回到原来这个高级水准点上结束，见图 2。
支线水准测量必须进行往返测量，用往测和返测的高差进行校核。
1.3 接引水准点高程的水准测量方法这种水准测量要从已知的水准点开始，到已知的水准点上结束。
采用附合水准路线或闭合水准路线的形式时，路线长度一般不宜超过10 km；采用支线水准路线的形式时，路线长度一般不宜超过4 km[1]。
长距离的水准测量，实际上是水准测量基本工作方法的重复连续运用，见图 2，该图是符合水准路线 BM10 -BM11 全长的一段。
从 BM10 开始，到 A 点结束。
测量学第十章测设的基本工作
为了防止由于桩点发生移动而导致P点测 设误差，可以在每条直线的两端各设置两个 桩点，以便能够发现错误。
六、全站仪坐标测设法
适用条件：
能用于多种情况，受天气和地形条件
影响小，可直接测设点位。
2
1
A B
全站仪坐标测设法
测设方法：
仪器安置于控制点A，以B点定向。 一人持反光棱 镜立在待测设点附近，用望远镜照准棱镜。
例：如图，欲测设水平距离AB ，所使用钢尺的尺长方程式 为：
lt = 30.000m + 0.003+1.2×10-5 ×30(t-20 C)
t = 5°C，
A
h = 1.2 m，
D = 60 m；
m
h =正： l
l D l0
0 . 003 30
60 0 . 006 m
为A点已知高程，HB为B点待 测设高程。
HA
钢尺悬挂在支架上，零端向 下并挂一重物。
在地面和待测设点位附近安 置水准仪，分别读数a1、b1和 a2。
由于：HB=HA+a-(b1-a2)-b2， 则 b2=HA+a-(b1-a2)-HB。
测设：当尺上读数为b2时， 在尺底画出设计高程HB的标 志线。
标定。
施工测量的基本工作：测设已知水平距离、测 设已知水平角、测设已知高程。
§10.1 测设已知水平距离的方法
测设已知水平距离：从地面已知点开始，沿已知方向测设给定平距的工作。
根据测设精度要求不同，可分为一般测设方法 和精确测设方法。
根据测设采用工具不同，可分为钢尺测设方法 和光电测距仪测设方法。
使仪器置于测设模式，然后输入控制点和测设点坐 标；
按坐标测设功能键，全站仪显示出棱镜位置与测设 点的坐标差；
6、高程放样
测设已知高程
1、概念
测设已知高程是利用水准测量方法（或
者三角高程测量方法），通过已知点的 高程，将设计的高程或者标高在实地标
定出来，通常也称为高程放样
2、使用仪器
水准仪，钢尺，水准尺
3、方法
1、视线高法 2、高程传递法
3、方法
1、视线高法
3、方法
1、视线高法
3、方法
1、高程传递法
基坑高程传递
3、方法
1、高程传递法
①.在基坑一边架设吊杆，尺的下端挂上10kg的重锤，放入油桶 中。 ②.在地面安置一台水准仪，读取R点上读数为a1，钢尺上读数为 b1。 ③. 坑底安置另一台水准仪，读取读数a2。
④.计算B点水准尺底高程为时，B点处水准尺的读数应为：
①以水准点为后视，读取后视读数，并计算出视线高
②根据视线高和设计高程，计算欲测设高程点的“应读
前视读数”
b应=（HA+a）- H设
③调节前视读数为b应，则尺部底位即为设计高程的位置
思考
1、水准尺的长度是3m，而基坑的标高往往
在±0.000标高3m以下，这时该如何测设基 坑标高？ 2、同样，2楼以上的楼层标高往往要大于3m 这是，楼层的标高又如何测设？
⑤.上下移动B点水准尺，直至水准仪的水平视线在尺上截取的读 数为时，沿尺底横向打入水平桩，桩顶高程即
楼板高程传递
3、方法
1、高程传递法
楼板高程传递
3、方法
1、高程传递法
3、方法
1、高程传递法
4、精度要求
4、精度要求
谈隧道工程测设已知高程点方法
目前铁路 、 公路 、 水利 、 水 电、 市政等一 些工程项 目， 因客观 地
下面对 隧道工程 施工 中测 设 已知 高程点 的几 种方法 进行分
形情 况限制 ， 需要 布设 隧道 ， 以趋 利避 害。隧道 施工 是整 个工 程 析探讨 ， 通过 比较 ， 确定 适合 施 工现场 的测 设 方法 ， 提 高 测设 效
慢且不能满足 晚上施工 的需 求 ， 后配置一 台网络 Ｒ Ｔ Ｋ采用联合放 度高 、 无须通视等优点 。因此 ， 网络 Ｒ Ｔ Ｋ和全 站仪联合 放样能 大 发 挥各 自的作业 优势 ， 值得 实际工 程技术 人 员 样法 ， 大大提高 了效 率 ， 满足 了桩基 础施 工 的要 求 。在作 业 的过 大提高作 业效率 ，
程 中要注意如下 问题 ：
形发 生。
的借鉴。
１ ） 每个桩基础都要有唯一 的编号 ， 这样才能避免“ 漏桩 ” 的情 参考文献 ： ［ １ ］ 郝光 荣， 贾文锋 ， 崔 ［ ２ ］ 陈学娣 ， 李全海 ， 谷 健． 工程施 工 中桩基 放样 必要精 度 的 川． 全站 仪配合 Ｒ Ｔ Ｋ放 样方 法应用及
２ ） 将 编号 的桩 位坐 标导 人全 站仪 和 网络 Ｒ Ｔ Ｋ 内存 里 面 ， 以 便 随时放 样调用。 分析 ［ Ｊ ］ ． 东北测绘 ， ２ ０ ０ ０， ２ ３ （ １ ） ： ４ ２ — ４ ３ ．
３ ） 现场放样 过程 中， 要 经常 核对 网络 Ｒ Ｔ Ｋ和全 站仪 放样 的 Ｒ Ｔ Ｋ非常稳定 ， 能保证放样 的准确性 。 解） 不可放样桩位 ， 应及时用全站仪替代放样 。
・
１ ９ ８・
第３ ９卷 第 ３ ０期 ２ ０ １ ３年 １ ０月
山 西 建 筑
关于测设已知高程点几种方法的探讨
对于测设已知高程点几种方法的商讨测设已知高程点，就是依据周边水平点的高程或假设水平面，用水平丈量的方法将给定的设计高程在地面上标定出来。
在铁路、公路及房建等其余专业施工丈量中，如平坦场所、桥涵开挖基地、房建基础开挖及铺设地下管线等，经常需要将已知点的设计高程测设到地面上，即在地面上打木桩，使桩顶或桩侧面某一地点的高程等于点的设计高程。
下面就测设已知高程点的几种方法，分别表达之，比较一下它们的优弊端，看那一种方法更合适施工现场的实质状况。
1．挪动法用水平丈量测设已知高程点的一般方法如图 1 所示。
设 A 为周边的水平点，其高程为H A ,现要求在 B 点测设出设计高程为H B的点的地点。
我们能够在 A 、B 两点间布置水平仪，而后整平，读出 A 点的后视读数 a，依据水平丈量的原理，再计算出 B 点水平尺应有的前视读数 b，从图 1 可知： b=| H A+a-H B| (m)。
测设时，将水平尺沿 B 点木桩侧面，依据前视读数 b 的大小，上下挪动，等到快靠近读数b 时，上下慢慢挪动，直到前视读数正好为 b 时，停止挪动，此时尺底地点即为要测设的高程，我们在尺底的木桩侧面上画一条红线或画一个三角符号“▼”，以表示所要测设的高程地点。
此法简单易行，直观了然，简单掌握。
但独一一个弊端，就是当所要测设已知高程点的尺底地点超出桩顶或低于地面，我们就没法在桩上画出所要测设已知高程点的地点标定线。
2．锤击法此法计算和上述方法完整相同，就是测设方法稍有差别。
计算出前视读数b 后，将水平尺放在 B 点桩顶上，读出 B 点桩顶读数 b 桩顶，若 b>b 桩顶，渐渐锤击木桩，而后再读出桩顶读数，直至b=b 桩顶时，则桩顶即为要测设的高程地点。
此法和上述方法比较，实质上就是把水平尺的挪动变为了桩的相对挪动。
桩的挪动一定不如水平尺挪动方便。
此法不易达到目的，特别是当锤击使劲过大，桩顶的地点低于要测设已知高程的地点，那我们只有把桩向上拔起，这样桩就松动了，我们要测设的已知高程地点易发生变位，不简单保持。
