卡套管接头可检测卡套管接头和转换接头-Swagelok
世伟洛克 中压可检测卡 套管接头和转换接头
冷拔 1/8 硬度 316 不锈钢卡套管 ➀
在 –28 到 37°C ( –20 到 100°F ) 下， 使用 35 000 psi (241 MPa) 作为 S 值计算允许工作 压力。 对于在高于 37°C (100°F) 温度下使用的卡套管， 请参考第 5 页的高温系数。
卡套管 外径 in. 1/4 3/8 1/2 3/4 卡套管 外径 in. 6 15 000 (1034) 10 12
尺寸仅供参考， 可能有变动。 所示尺寸为世伟洛克螺母手紧时的 尺寸。 采用 SAE 和 NPT 端接的配置的压力额定值受限于 SAE 或 NPT 端接的压力额定值； 请参考第 5 页。 可应要求提供其它配置和转换接头。 请与授权的世伟洛克销售 与服务代表联系。
直通接头
联合接头
D A D
联合接头
卡套管 外径 订购号 SS-4FK0-6 SS-6FK0-6 SS-8FK0-6 SS-9FK0-6 SS-12FK0-6 SS-6MFK0-6 SS-10MFK0-6 SS-12MFK0-6 A D 尺寸，in. 2.25 1.08 2.81 1.34 3.36 1.59 3.69 1.75 4.84 2.29 尺寸，mm 57.2 27.4 85.3 40.4 85.3 40.4 尺寸 E 0.13 0.21 0.28 0.41 0.56 3.2 5.6 6.4 F 5/8 3/4 1 1 1/8 1 1/2 16 24 27 Fx 9/16 11/16 7/8 1 1/16 1 3/8 15 22 22
结构材料
元件 材料/ASTM 规格 316 SS/A276, A479 316 SS/A276 316 SS/A276, A479 316 SS/A276
本体 前卡套
swagelok不锈钢卡套管
6L-T16-S-065-6M-G20➁
1
0.083 6L-T16-S-083-6M-
➀ 仅适用于热电偶清洗卡套管。要订购时，应用所示的订购号。 ➁ 仅适用于 20 μin. 的卡套管。要订购时，应用所示的订购号。
重量 kg/m
0.03 0.04 0.12 0.16 0.19 0.25 0.26 0.35 0.45 0.58 0.71 0.97 1.2
ASTM A269➀
ASME SA213➀
化学成分百分比
化学元素
化学成分，wt. %
铬
16.0 至 18.0
镍
10.0 至 15.0
钼
2.00 至 3.00
锰
最大 2.00
硅
最大 0.75
碳
最大➀ 0.035
硫 (化学清洗和钝化) 硫 (热电偶清洗)
0.005 至 0.012 (无缝) 0.005 至 0.017 (焊接)
热电偶清洗管
这种卡套管符合 ASTM A632-S3 标准的清洁度要求。卡套管端用 聚乙烯帽盖保护。卡套管多根包装在聚乙烯热封包装袋中。
产品 化学清洗和钝化
热电偶清洗
内径表面光洁度
最大 20 μin. Ra 最大 32 μin. Ra
标准光洁度 (ASTM A269)
工艺代号 G20 G30
G
外部光洁度 光滑
All trademarks shown are owned and registered by Swagelok Company, unless otherwise noted. © 2003, 2006, 2008 Swagelok Company Printed in Germany, WEL December 2008, R8 MS-01-159-SCSC4
卡套式管接头介绍
卡套式管接头1、卡套式管接头用途：卡套式管接头适用于油、气、水为介质的管路系统。
适用压力范围：（G）25Mpa，（J）40Mpa。
2、卡套式管接头特点：卡套式管接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口，等一系列优点。
因此，卡套式接头已广泛应用于各类机械的液压、气动系统中，但卡套式管接头的卡套制造精度较高，由于工艺复杂，不宜零星或小批制造，需专业生产。
3、卡套式管接头结构与工作原理：卡套式管接头主要包括三部分：（1）具有24°锥孔的接头体。
（2）带有尖锐内刃的卡套（3）起压紧作用的螺母。
旋紧螺母时，卡套在压力下被推进24°锥孔。
并随之下而变形，使卡套与接头体内锥面形成球面接触密封。
同时卡套在内刃口嵌入管子的外壁，在外壁上压出一个环形的闭口缘边，从而起到可靠的密封作用，卡套中部稍有拱形凸起，具有一定弹性，有利于密封和防止螺母松动，卡套尾部也径向收缩而抱住管子。
参见下图。
卡套式管接头采用公制细牙螺纹或锥螺纹与机件连接，且要采用密封垫圈，当中压级时推荐用密封垫圈（JB1002-77），高压时推荐用组合密封垫圈（JB982-77）或密封垫圈（JB1002-77）。
4、卡套式管接头品种和产品代号：卡套式管接头共有29种品种，配用外径4m/m至42m/m17种无缝钢管或铜管，共计有1364种产品，详见目录。
产品代号含义：5、订货须知：（1）用户根据GB标准或JB标准或有关规格参数从目录中查到KT※-※，依照相应页码可知所需产品代号及该产品的有关技术数据。
（2）按GB标准生产的卡套式管接头接头体材料为35铸钢。
本厂还生产H62铜材料的各种卡套式管接头。
其外形尺寸与GB标准相同，工作压力≤16Mpa，用户采用订货时在产品代号后加注“铜”字，例KT7-9铜，即为用H62铜作材料的Do=20的卡套式三通管接头。
（3）表面处理一般为发黑，如需特殊表面处理（如镀铬）请订货时注明。
swagelok世伟洛克卡套接头(英文)
Bulkhead NPT, 24
Reducers
Reducer, 25 Long Reducer, 26
Additional Products
■ For SAF 2507 super duplex
tube fittings, see the Swagelok Gaugeable SAF 2507™ Super Duplex Tube Fittings catalog, MS‑01‑174.
NPT, 22 ISO/BSP Tapered Thread (RT), ISO/BSP Parallel Thread (RJ and RP), 23 ISO/BSP Parallel Thread (RG, Gauge), 24
Male Connectors
NPT, 13 ISO/BSP Tapered Thread (RT), 14 ISO/BSP Parallel Thread (RS), 15 ISO/BSP Parallel Thread (RP), 16 Bulkhead NPT, 17 SAE/MS Straight Thread (ST) and Long SAE/MS Straight Thread (ST), 17 O-Seal (SAE/MS Straight Thread and NPT), 18 AN and AN Bulkhead Fitting, 19 10-32 Thread, M5 0.8 Thread, and Metric Thread (RS), 20
4
Gaugeable Tube Fittings and Adapter Fittings
Contents
Caps and Plugs
Cap, 28
swagelok工具手册
工具和附件
台式弯管机
特点
■ 牢固、 轻量的铝制结构 ■ 弯曲范围 1 至 180° ■ 卡套管外径范围为 1/4 至 1 1/4 in. (0.028 至 0.120 in.
壁厚) 和 12 至 30 mm 外径 (1.0 至 3.0 mm 壁厚)
■ 钢制弯管架槽需装配： ■ 壁厚超过 0.095 in. 的外径为 1 in. 的卡套管 ■ 壁厚超过 2.4 mm 外径为 25 mm 的卡套管 ■ 所有尺寸的 SAF 2507™ 卡套管 ■ 所有尺寸的厚壁退火不锈钢卡套管 ■ 所有尺寸的冷拔 1/8 硬度的不锈钢无缝卡套管 ■ 包含有加油枪和用于存放的金属手提箱 ■ 可以使用可选的扭矩离合器和支撑臂用一个 1/2 in. 手动式
电动弯管机
特点
■ 电动控制 ■ 弯曲范围 1 至 110° ■ 卡套管外径范围为 1 至 2 in. 外径
预装器
多头液压式 . . . . . . . . . . . . . . .
气动液压式 . . . . . . . . . . . . . . . 预装工具 . . . . . . . . . . . . . . . . . 间隙检测规 . . . . . . . . . . . . . . . 深度标记工具 . . . . . . . . . . . . . 5 6 6 7 7
电线型号 AWG/ SJT
电源线代号 1 2 3 4 5
-FKIT -MKIT
日本／台湾
英国
220/240 V (ac) NEMA 50/60 Hz L6-20 110/120 V (ac) IEC-309 50/60 Hz 220/240 V (ac) BS 1363 50/60 Hz 220/240 V (ac) CEE 7/7 50/60 Hz 220/240 V (ac) AS 3112 50/60 Hz
世伟洛克(Swagelok)焊接系统
204 卡套管/卡套管工具/焊接系统卡套管/工具焊接系统世伟洛克® (Swagelok®) 焊接系统M200 电源特点■ 电源可供用于可靠, 稳定的轨道钨极气体保护电弧焊■ 输出电流的峰值高达 200 A■ 多语种彩色触摸屏, 易于使用■ 集成式流体流量控制器可自动控制外径保护气体流量■ 可选择自动内径吹扫系统■ 重约 50 lb (23 kg)■与世伟洛克焊接系统焊头兼容世伟洛克焊接系统，M200 电源 205卡套管/工具焊接系统特点世伟洛克焊接系统 M200 电源, 配合以简单易用的触摸屏轨道焊接操作, 确保其操作精准, 易于控制。
■ 12.1 in. (30.7 cm) 高分辨率彩色 SVGA 工业触摸屏■ 输出电流的峰值高达 200 A ■ 多种焊接程序数据录入选项■ 自动焊接程序生成包括 15 种不同的材料选项 ■ 简化了焊接程序的手动录入■ 实时监控和记录焊接输出性能■ 低 EMI 起弧技术■ 使用多种语言, 包括中文（简体和繁体）, 英语, 法语, 德语, 日语, 韩语和西班牙语,和瑞典语■ 符合 CE 、RoHS (EU)、CCC （中国）和加拿大的要求技术数据电力输入：100 ~ 230 V (ac)； 输出：2 ~ 200 A (dc)使用等级➀➀ 有关各温度下的暂载率信息, 请参阅《世伟洛克M200 电源用户手册》, MS‑13‑212C4。
➁ 不使用可选风机滤网进行分级。
尺寸13.5（高） 22.8（宽） 15.5（深）in. (34.3 57.9 39.4 cm )重量23.3 kg (51.4 lb)USB 2.0 和 3.0闪存盘可存储和传输焊接程序和焊接记录外接键盘和鼠标通用电压输入可接受 100 至 230 V (ac)电压，以实现全球兼容性适用于焊接程序和焊接记录打印输出的内置高速热敏打印机集成的质量流量控制器 自动控制外径保护气体：■ 无需使用外部流量计■ ■ 可选 ID 吹扫系统206 卡套管/卡套管工具/焊接系统卡套管/工具焊接系统操作世伟洛克 M200 电源的设置和操作均简单易用。
世伟洛克swagelok三通接头八分之一
请联系赵工138****3440、************或QQ2207969740,上海立拓科技有限公司代理销售swagelok全系列产品、工具，原装正货，品质保证，大量库存，价格优惠，欢迎选购。
1/8”卡套三通接头零部件号：SS-200-3描述：不锈钢世伟洛克卡套管接头，联合三通接头， 1/8 in.卡套管外径零部件号：SS-200-3-2RTTFT描述：不锈钢世伟洛克卡套管接头，内螺纹直通三通接头， 1/8 in. 卡套管外径 x 1/8 in. ISO 锥形内螺纹 x 1/8 in. 卡套管外径零部件号：SS-200-3-2RTTMT描述：不锈钢世伟洛克卡套管接头，外螺纹直通三通接头， 1/8 in. 卡套管外径 x 1/8 in. ISO 锥形外螺纹 x 1/8 in. 卡套管外径零部件号：SS-200-3-2RTTTF描述：不锈钢世伟洛克卡套管接头，内螺纹支管三通接头， 1/8 in. 卡套管外径 x 1/8 in. 卡套管外径 x 1/8 in. ISO 锥形内螺纹零部件号：SS-200-3-2RTTTM描述：不锈钢世伟洛克卡套管接头，外螺纹支管三通接头， 1/8 in. 卡套管外径 x 1/8 in. 卡套管外径 x 1/8 in. ISO 锥形外螺纹零部件号：SS-200-3-2TFT描述：不锈钢世伟洛克卡套管接头，内螺纹直通三通接头， 1/8 in. 卡套管外径 x 1/8 in. NPT 内螺纹 x 1/8 in. 卡套管外径零部件号：SS-200-3-2TMT描述：不锈钢世伟洛克卡套管接头，外螺纹直通三通接头， 1/8 in. 卡套管外径 x 1/8 in. NPT 外螺纹 x 1/8 in. 卡套管外径零部件号：SS-200-3-2TTF描述：不锈钢世伟洛克卡套管接头，内螺纹支管三通接头， 1/8 in. 卡套管外径 x 1/8 in. 卡套管外径 x 1/8 in. NPT 内螺纹零部件号：SS-200-3-2TTM描述：不锈钢世伟洛克卡套管接头，外螺纹支管三通接头， 1/8 in. 卡套管外径 x 1/8 in. 卡套管外径 x 1/8 in. NPT 外螺纹零部件号：SS-200-3BQ描述：不锈钢世伟洛克卡套管接头，联合三通接头， 1/8 in. 卡套管外径，超声波清洗，镀银前卡套，内表面带有 Krytox 的螺母零部件号：SS-200-3CP描述：不锈钢世伟洛克卡套管接头，联合三通接头， 1/8 in. 卡套管外径，SC-10 清洁，包装。
Swagelok卡套管数据MS-01-107
所附表格显示了卡套管在各种壁厚条件下的工作压力额定值。除了 所提到的之外，可允许的压力额定值是从如 ASME B31.3 工艺管 道中所规定的 S 值中计算得出的。 世伟洛克卡套管接头在所显示的最小和最大壁厚的条件下都重复 进行了测试。 不建议在壁厚超出所附表格中对每种尺寸所显示的范围之外的卡套 管上使用世伟洛克卡套管接头。
➀ 根据 B31 Case 173-1 的最大可允许压力。
卡套管 外径 in. 1/8 3/16 1/4 5/16 3/8 1/2 5/8 3/4 7/8
1 1 1/4 1 1/2
2
0.028
8000 5100 3700
卡套管壁厚，in.
0.035 0.049 0.065 0.083 0.095 0.109 0.120 0.134 0.148 0.165 0.180 工作压力，psig
建议可允许工作压力表 碳钢卡套管.......................................................................... 3 不锈钢卡套管....................................................................... 4 铜质卡套管.......................................................................... 5 铝质卡套管.......................................................................... 5 合金 400 卡套管.................................................................. 6 合金 C-276 卡套管.............................................................. 6 合金 20 卡套管................................................................... 6 合金 600 卡套管.................................................................. 7 2 级钛质卡套管.................................................................... 7 SAF 2507™ 超级双向卡套管............................................... 7 合金 825 卡套管.................................................................. 8 合金 625 卡套管................................................................. 8
SWAGELOK仪表接头安装简介
仪
表
接 头
jiē
tó
u
内
缺
失
前
第二十三页,共23页，
卡 套
前卡套用于形成密封 mìfēng ：
■ 与接头本体之间的密封 mìfēng
■ 卡套管外径的密封 mìfēng ，
旋转螺母时,后卡套将：
■ 沿轴向推进前卡套
■ 沿径向施加一个有效的卡套管抓紧，
易于安装
第十四页,共23页，
初次安装方法
Swagelok 管接头的安装可分为 fēn wéi 容易的三步:
1.将卡套管 tào ɡuǎn 完全插入接头内,并且插到底
管子端面需要进行处理 如去毛刺、平口等 ,因为表面 粗糙度对于适当的密封是非常重要的，当管子表面有压 痕、刮痕、突起 tūqǐ 或其他的表面缺陷时,都将难以密封, 特别是在气体系统中， 管子必须插到底， 两卡套缺一不可,并前后不能装反， 不能转动本体,应该夹住本体并转动螺母， 螺母旋转一又四分之一转即可,旋转不够安装不到位,过 度旋转会破坏螺纹并影响复装次数， 在系统加压时,切勿进行装配和拧紧接头，
管接头的再安装 ānzhuāng 注 意事项
1.拆下前做好螺帽与接头之间的位置得记号 2.用手将螺帽上紧,再用扳手将螺帽上到原来的位置即可 3.重复拆装多次的管接头,可以 kěyǐ 在螺帽上到原位置后,再旋转10°~20°
第十六页,共23页，
安装检测 jiǎn cè 方 法
第十七页,共23页，
安装 ānzhuāng 注 意事项
2.用手指紧固螺母至不动为止,在 6 点钟的位置给螺 母作标志
3.固定接头本体,将螺母紧固一又四分之一圈 停
1 1/4 Turn
在 9 点钟的位置
内世伟洛克卡套管接头安装说明说明书
内世伟洛克卡套管接头的安装可简单地分为三步：
第1步
将卡套管插入内世伟洛
克卡套管接头。
确保管
子牢牢靠住接头的肩部，
世伟洛克外螺纹螺母处
于手紧位置。
第2步
在螺母的6点钟位置划
线。
第3步
稳稳地固定阀门本体，
将世伟洛克螺母拧紧
1又1/4圈。
使用划线标
记，经过完整的一圈后
继续到9点钟位置。
对于
1/16, 1/8和3/16 in., 和
2, 3和 4 mm 尺寸卡套管
接头,拧紧3/4圈到3点钟
位置。
使用合适的世伟洛克间隙检测规来检查是否足够拧紧。
内世伟洛克®(Swagelok®)
卡套管接头安装说明
内世伟洛克卡套管接头与标准世伟洛克卡套管接头相比，具有更深的管子孔口。
由于它具有更深的管子孔口，以下情况不适用于内世伟洛克卡套管接头：
1. 卡套变径接头
2. 卡套转换接头
3. 用预装器进行了预装的卡套管端
4. 曾经在世伟洛克卡套管接头上装过的卡套
管端
警告; 请勿将产品部件与其他制造商的产品混用或互换。
带有世伟洛克卡套管接头端接的阀门其压力
等级可能会稍低。
更多信息请参见管子数据MS‑01‑107C4。
Swagelok — TM Swagelok Company
© 2009 Swagelok Company
February 2009, RD
MS‑INS‑FS‑EC。
世伟洛克(Swagelok)PFA卡套管接头安装说明书 - 管开槽的一 端插入
世伟洛克1/4，3/8以及1/2 in. 开槽刀
开槽刀用于给采用世伟洛克PFA卡套管接头的PFA管开槽 PFA管上的槽被精确定位以在安装时容纳前、后卡套， 确保卡套在PFA管上的正确动作。
外壳
开槽刀脱扣装置
方向箭头
为了确保正确的密封，PFA管上的切槽必须与管轴垂 直，并且没有碎屑、毛刺以及断口。
开槽指南
世伟洛克(Swagelok)PFA卡套管接头安装说明书
第1步 将PFA管开槽的一 端插入接头直到
听到“咔嗒”声
第2步 用支撑扳手夹持住 接头本体，同时用 扳手拧紧蓝色螺母 直至螺母和本体六 角之间没有间隙。
第3步 当螺母和本体六 角对齐时，安装 就结束了
Swagelok—TM Swagelok Company © 2009 Swagelok Company March 2009, R2 M管子插入外壳直至底部 。 3. 抓紧靠近外壳的管子并将脱扣装置推向外壳 。 4. 牢牢抓紧管子，沿外壳上箭头的方向旋转开槽刀
三周。 5. 拉开外壳和脱扣装置，取出PFA管。 6. 槽的深度必须一致，并且没有毛刺。否则，将槽以 上的管子垂直切下并重复以上步骤重新开槽。
swagelok快速接头（PDF精品）
快速接头QC、QF、QM 和QTM 系列■ 无需扭转、旋转或拧紧■ 单端关断、双端关断和全流通型快速接头平行和锥目录全流量快速接头QF 系列 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8微型快速接头QM 系列 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 PTFE 密封快速接头QTM 系列 (标准型和带键型) . . . . . . . . . . . . . . . . . . . . . . . 13仪表用快速接头QC 系列 (标准型和带键型) . . . . . . . . . . . . . . . . . . . . . . . . . 3快速接头 3单端关断 (SESO)管体套管管茎套管管体双端关断 (DESO)—红色管茎套管外壳润湿元件用斜体表示。
可提供其它 O 型圈材料和润滑剂，请联系您当地授权的世伟洛克销售和服务代表。
压力—温度额定值流向➡➡➀适用于带有丁腈橡胶 O 型圈的黄铜。
➁适用于带有碳氟 FKM O 型圈的 316 SS。
结构材料特点■ 重新设计的管茎插入件只需要一个 O 型圈密封，提高了 O 型圈的密封度。
■ 新设计的管茎和管体可与老式设计的管茎和管体互换。
■ 带有更大接触面积的锁定装置夹住了管茎。
■ 推入式连接使操作迅速，方便。
■ 可提供范围广泛的选购件，其中包括带键型快速接头。
■ 结实的管体套管保护管体的开口端。
仪表用快速接头QC 系列溢出和夹气在 0°C (70°F) 的最大流量4 快速接头选择一个基本订购号并添加一个材料代号。
例：SS-QC4-S- 00所示的是世伟洛克卡套管接头螺母用手指拧紧时的尺寸。
➀ -QC4-D- 00是一幅两件式配件世伟洛克卡套管接头外螺纹内螺纹订购信息和尺寸，QC 系列尺寸仅供参考，可能有变动。
swagelok不锈钢卡套管

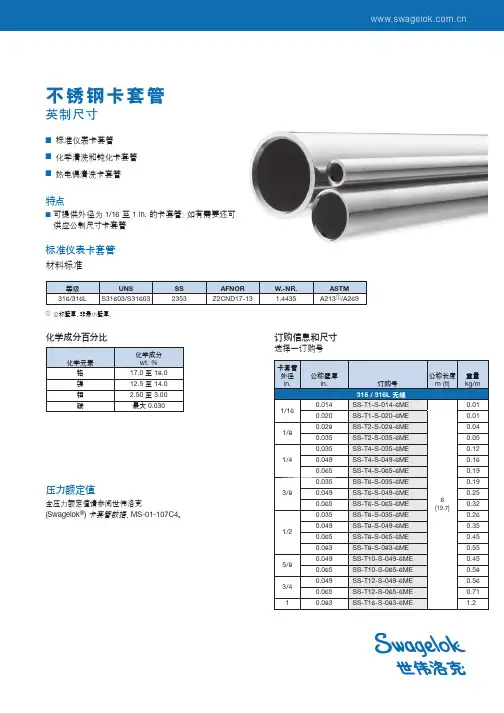

不锈钢卡套管
英制尺寸
■ 标准仪表卡套管 ■ 化学清洗和钝化卡套管 ■ 热电偶清洗卡套管
特点
■ 可提供外径为 1/16 至 1 in. 的卡套管；如有需要还可 供应公制尺寸卡套管
标准仪表卡套管 材料标准
等级 316/316L
UNS S31603/S31603
➀ 公称壁厚，非最小壁厚。
公称长度 重量 m (ft) kg/m
0.01
0.01
0.04
0.05
0.12
0.16
0.19
0.19
6 (19.7)
0.25 0.32 0.26
0.35
0.45
0.55
0.45
0.58
0.56
0.71
1.2
化学清洗和钝化卡套管以及热电偶清洗卡套管 材料标准
等级
UNS
316L
S31603
➀ 公称壁厚，非最小壁厚。
卡套管 外径
in.
公称壁厚 in.
基本订购号 316L 无缝
公称长度 m (ft)
0.020 6L-T2-S-020-6M-
1/8
0.028
6L-T2-S-028-6M-G➀
0.035 6L-T4-S-035-6M1/4
0.049 6L-T4-S-049-6M-
0.035 6L-T6-S-035-6M3/8
最大 0.030
➀ 外径小于 1/2 in. 的卡套管可达 0.040 wt. % 的含碳量。
清洁和包装
化学清洗和钝化卡套管
这种卡套管在非挥发物质残余量方面符合 ASTM G93，A 级标准 的要求，也符合 CGA G4.1. 标准的要求。卡套管端部用聚酰胺尼 龙薄膜和聚乙烯帽盖来保护。卡套管单根包装在聚乙烯热封包装袋 中。
swagelok简介
swagelok简介美国著名公司：SWAGELOK简介点击数：11522012-05-08 14:29:40来源: 君钦实业SWAGELOK公司总部位于美国俄亥俄州索伦市，是全球领先的流体系统解决方案的开发商和制造商，为包括科研、仪表、制药、油气、电力、石化、代用燃料和半导体等在内的各个行业提供产品、组装和服务。
其生产、研究、技术支持和分销机构支持着一个遍布57个国家200多个授权销售服务中心的全球网络在中国以世伟洛克（上海）流体系统科技有限公司、北京、武汉、沈阳、深圳为中心，在全国广分布服务网点。
自20世纪50年代初期开始，世伟洛克公司一直为多个层次的核电市场提供产品和服务，并逐渐将其产品范围从接头扩大到阀门和其他流体系统元件。
其安全级产品符合美国机械工程师协会（ASME）核电标准——此标准为首个也是至今为止在全球范围内被广泛认可的核电标准。
世伟洛克获得了ASME的N和NPT认证，符合这些认证要求的产品通常称为“N-Stamp”产品。
世伟洛克可以提供范围广泛的符合安全相关标准的产品，包括波纹管密封阀和阀组、针形阀、单向阀、球阀、接头、卡套管和公称管。
世伟洛克将延续其在设计与生产符合国际标准的流体元件和系统上的悠久历史，并借力新获颁发的HAF604认证，服务于中国核电工业的发展。
公司将一如既往的以其安全可靠的技术和优质的解决方案助力中国实现核能产量目标，同时响应国家发展清洁能源的号召，为节能减排和可持续发展贡献一己之力。
swagelok的主要产品包括：管接头、阀门、测量装置、调压阀、微型模块化系统、卡套管和卡套管附件、快速接头、过滤器、软管和挠性卡套管、焊接系统、取样钢瓶、捡漏液、润滑剂和密封剂等。
swagelok接头有316、316L、黄铜、合金、PFA等各种材质，其卡套接头技术上在全球占据领先地位，独一无二的表面硬化工艺以及获得专利的凹槽和特定断面几何形状为swagelok后卡套提供了独一无二的工程学特点。
卡套管接头 可检测卡套管接头 和转换接头 - Swagelok
可检测卡套管接头和转换接头 3
卡套管
后卡套 铰链点
螺母 前卡套
接头本体
在装配具有先进几何形状设计特点的管接头时(如上图所示), 前卡套被推入到接头本体和卡套管形成主密封, 而后卡套向 内产生铰链作用以对卡套管形成强有力的抓紧。后卡套的几何 形状有助于产生先进的工程铰链-夹箍作用, 这种作用可把轴 向运动转化为卡套管上的径向挤压作用, 操作时只需要很小的 装配扭矩。
这是 1/4 至 1 in. 和 6 至 25 mm 世伟洛克不锈钢卡套管接头 的标准设计，其目的是帮助安装人员完成一致性更好的防泄漏 的卡套管连接。 在这些尺寸选项中，一种获得专利的表面硬化工艺以及获得专 利的凹槽和特定断面几何形状为世伟洛克后卡套提供了独一无 二的工程设计优点，还提供了：
■ 极佳的气体密封和卡套管抓紧作用
公称管外焊, 23
NPT, 24 ISO/BSP 锥形螺纹 (RT), ISO/BSP 平行螺纹 (RJ 和 RP), 25 ISO/BSP 平行螺纹 (RG, 压力表), 26
穿板 NPT, 26
其它产品
■ 关于 2507 合金超级双向卡套管 接头，见世伟洛克可检测 2507 合金超级双向卡套管接头目 录，MS‑01‑174。
■ 关于合金 400 卡套管接头, 见世 伟洛克可检测合金 400/R-405 机 械连接公称管接头和卡套管接头产 品目录, MS-02-332。
■ 对于 PFA 卡套管接头, 请参见世 伟洛克 PFA 卡套管接头产品目录 (MS-01-05C4), P 74。
■ 对于中压卡套管接头, 请参见世伟 洛克中压可检测卡套管接头和转换 接头产品目录 MS-02-335。
AN 螺纹, 52
其它订购信息, 53
swagelok工具手册
公制卡套管
卡套管 外径 25 32 38 50 最小卡套 管管长 520 582 648 810 弯曲半径 近似值 尺寸，mm 103 126 152 203 1.2/3.0 2.0/4.0 2.2/4.5 — 1.8/3.0 2.0/4.0 2.2/4.5 3.0/5.0 壁厚，最小／最大 碳钢 不锈钢
棘轮式 . . . . . . . . . . . . . . . . . . 开口式 . . . . . . . . . . . . . . . . . . . 8 8 9
尺寸
■ 尺寸 —— 垂直位置： 宽 —— 29 in. (74 cm) 厚 —— 30 in. (76 cm) 高 —— 44 in. (112 cm) ■ 重 —— 420 lb (191 kg)
尺寸。
基本 订购号 MS-BTT-K- ➀ MS-BTT-K-S
英制 尺寸，in. 1/4 3/8 1/2 5/8 3/4 7/8 1 1 1/4
尺寸 代号 4 6 8 10 12 14 16 20-R112
公制 尺寸，mm 12 15 16 18 20 22 25 28 30
尺寸 代号 12M 15M-R46 16M 18M 20M 22M 25M 28M 30M
例： MS-BTB-1 2. 添加一电源线➀ 代号 (电动式)。
插头 型号 NEMA 5-15 NEMA 6-15 NEMA 5-15
-FKIT -MKIT
地区 北美
电压 110/120 V (ac) 50/60 Hz 220/240 V (ac) 50/60 Hz 110/120 V (ac) 50/60 Hz
例： MS-BTB-1-1-E-FKIT 仅适用于台式弯管机： 要用钢制弯管架槽代替 1 in. 或 25 mm 铝制弯管架槽。 在英制成套件订购号后添加 -S16， 在公制成套 件订购号后添加 -S25M。 例： MS-BTB-1-1-E-FKIT-S16
世伟洛克 卡套管数据说明书
卡套管数据卡套管表面光洁度众多 ASTM 规格涵盖了上述要求, 但它们在表面加工上常常没有非常详细的叙述。
例如, 有一个通用卡套管规格, ASTM A450 中说明如下：11.直度和光洁度11.1 加工过的卡套管应相当直, 并具有无毛刺的光滑末端。
它们应有精湛的加工。
表面缺陷 (注) 可通过磨削去除, 只要保持光滑的曲面, 且壁厚不得减少至小于本规格或产品规格所允许的范围。
磨削点的外径可能由于去除量而减小。
注：缺陷是在卡套管上发现的任何不连续或不规则。
卡套管材料我们对每种类型卡套管的订购说明会在相应的表格下显示。
管材的外部直径的坚硬选择与世伟洛克金属卡套管接头一起使用的合适管子关键是卡套管必须比接头材料软。
世伟洛克卡套管接头设计成能与订购说明中所建议的卡套管一起正常工作。
在与硬度达到 200 HV 和 90 HRB 的卡套管一起使用时, 世伟洛克不锈钢卡套管接头已成功地通过重复测试。
卡套管壁厚所附表格显示了卡套管在各种壁厚条件下的工作压力额定值。
除了所提到的之外, 可允许的压力额定值是从如 ASME B31.3 工艺管道中所规定的 S 值中计算得出的。
世伟洛克卡套管接头在所显示的最小和最大壁厚的条件下都重复进行了测试。
不建议在壁厚超出所附表格中对每种尺寸所显示的范围之外的卡套管上使用世伟洛克卡套管接头。
卡套管处理良好的处理可以极大地减少卡套管上的划痕, 保护由可靠的卡套管制造商所提供的优良表面光洁度。
■ 卡套管绝不能从管架上拖出或从粗糙的表面上拖过。
■ 割管器或钢锯应保持锋利。
在割管器的每次旋转或钢锯的每个行程中, 不要切得过深。
■ 卡套管末端应去除毛刺。
这有助于确保管子将会完全通过卡套,且不损坏卡套的密封边缘。
目录卡套管的选择 .................................... 1卡套管处理 ..................................... 1供气服务 ....................................... 2卡套管安装 ..................................... 2建议可允许工作压力表碳钢卡套管 ................................... 3不锈钢卡套管 ................................. 5铜质卡套管 ................................... 7铝质卡套管 ................................... 9合金 400 卡套管 .............................. 10合金 C-276 卡套管 ............................ 11合金 20 卡套管 ............................... 12合金 600 卡套管 .............................. 132 级钛质卡套管 ............................... 14合金 2507 超级双向卡套管 ...................... 15合金 825 卡套管 .............................. 16合金 625 卡套管 .............................. 17合金 6Mo 卡套管 .............................18高温系数 .. (20)卡套管的选择当与正确选择的世伟洛克® (Swagelok ®) 卡套管接头结合使用时, 正确选择, 处理和安装卡套管对获得可靠的管道系统至关重要。
世伟洛克SWAGELOK卡套接头专业资料
双卡套管接头双卡套管接头是由美国人佛瑞德A.雷能在1947年发明的。
对比于螺纹、扩孔、单卡套等接头形式，双卡套管接头是一种兼顾密封及安全的小口径管道连接件。
一个优良的双卡套管接头可以做到：●承受高达管子爆破的压力而不泄漏。
●可用于真空及高压液体系统。
●可在低温状态下工作保证密封。
●在管子的最高额定温度下持久的密封。
●可重复拆装且保证密封。
双卡套管接头的这些性能使其广泛地应用于仪器仪表、石油化工、电力、气体等行业。
一．双卡套管接头的结构二．双卡套管接头的安装步骤：第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。
第二步：在卡套螺母的6点位置做一标记。
第三步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。
三．双卡套管接头的工作原理：在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。
1．通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
2．接头本体的尖端向内挤压前卡套。
3．前卡套消除它的内径与管子外径间的公差。
4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。
5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。
6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。
Swagelok Tube Fitting Instructions Installation Instructions:1. Insert tubing into the Swagelok tube fitting. Make sure that the tubing rests firmlyon the shoulder of the tube fitting body and that the nut is finger-tight.2. Scribe the nut at the 6 o'clock position.3. While holding fitting body steady with a back-up wrench, tighten the nut 1 1/4 turnsto the 9 o'clock position.Note: For 1/16, 1/8, and 3/16 in.; 2, 3, and 4 mm tube fittings, tighten the nut 3/4 turn to the3 o'clock position.Gageability—On initial installation, the Swagelok gap inspection gage assures the installer or inspector that a fitting has been sufficiently tightened.Position the Swagelok gap inspection gage next to the gap between the nut and body.•If the gage will not enter the gap, the fitting is sufficiently tightened.•If the gage will enter the gap, additional tightening is required.Reassembly Instructions—You may disassemble and reassemble a Swagelok tube fitting many times.1. Insert tubing with pre-swaged ferrules into the fitting body until the front ferrule seats.2. Rotate the nut with a wrench to the previously pulled-up position, at this point asignificant increase in resistance will be encountered.3. Tighten slightly with a wrench (approximately a quarter turn).。
世伟洛克(Swagelok)PFA卡套管接头安装说明书 - 管开槽的一 端插入
第3步 当螺母和本体六 角对齐时，安装 就结束了
ห้องสมุดไป่ตู้
Swagelok—TM Swagelok Company © 2009 Swagelok Company March 2009, R2 MS-12-19-EC
世伟洛克1/4，3/8以及1/2 in. 开槽刀
开槽刀用于给采用世伟洛克PFA卡套管接头的PFA管开槽 PFA管上的槽被精确定位以在安装时容纳前、后卡套， 确保卡套在PFA管上的正确动作。
外壳
开槽刀脱扣装置
方向箭头
为了确保正确的密封，PFA管上的切槽必须与管轴垂 直，并且没有碎屑、毛刺以及断口。
开槽指南
1. 将开槽刀脱扣装置和外壳拉开 。 2. 将管子插入外壳直至底部 。 3. 抓紧靠近外壳的管子并将脱扣装置推向外壳 。 4. 牢牢抓紧管子，沿外壳上箭头的方向旋转开槽刀
三周。 5. 拉开外壳和脱扣装置，取出PFA管。 6. 槽的深度必须一致，并且没有毛刺。否则，将槽以 上的管子垂直切下并重复以上步骤重新开槽。
将pfa管开槽的一端插入接头直到听到咔嗒声用支撑扳手夹持住接头本体同时用扳手拧紧蓝色螺母直至螺母和本体六角之间没有间隙
世伟洛克(Swagelok)PFA卡套管接头安装说明书
第1步 将PFA管开槽的一 端插入接头直到
听到“咔嗒”声
第2步 用支撑扳手夹持住 接头本体，同时用 扳手拧紧蓝色螺母 直至螺母和本体六 角之间没有间隙。
SWAGELOK接头
螺纹管接头 B-93 螺纹管接头■1/16 至 1 in. 尺寸■ 316 不锈钢、黄铜和碳钢■ NPT、ISO/BSP和SAE 螺纹B-94螺纹管接头内六角堵塞第 P B-107 页目录外螺纹接头第 P B-96 页联合球形接头第 P B-106 页转换接头、垫圈第 P B-98 页螺纹管帽第 P B-107 页螺纹管堵塞第 P B-107 页变径套管、变径接头第 P B-101 页内螺纹接头 P B-102 页弯头第 P B-103 页三通接头第 P B-105 页四通接头第 P B-106 页六角头堵塞第 P B-107 页螺纹密封剂装配锥形螺纹时要一直使用螺纹密封剂。
目前可提供SWAK®厌氧螺纹密封剂、无 PTFE 螺纹密封剂以及世伟洛克® PTFE 密封带。
想了解更多信息，请参见世伟洛克检漏液、滑润剂和密封剂产品目录，P F-18。
螺纹管接头 B-95 特点■ 所有接头都有高质量的外观。
■ 每个接头都标有制造商的名称以便于追踪其来源。
■外螺纹都带有盖帽加以保护。
直通接头都采用高质量 棒材生产以获得更好的强度。
NPT 螺纹是基于 ASME B1.20.1 和 SAE AS71051 的要求。
没有毛刺 内表面。
成形接头是采用锻件生产的。
光滑的螺纹侧表面 提供了最佳的密封 和最小的磨损。
弯头、三通接头和四通接头上的角度得到了严格控制，以达到精确的螺纹管布置。
代号标明了材料，用于材料追踪的炉号和 ISO 端接。
外螺纹 NPTF 平坦部外螺纹 NPTISO 锥形外螺纹 (RT)外螺纹 NPT 到 ISO 锥形外螺纹(RT)螺纹管接头 B-97ED ADAPTER HEX NIPPLE CA-ELD-0074外螺纹 NPT 到 ISO 平行外螺纹(RS)六角外螺纹接头➀压力额定值适用于NPT端接。
适用于ISO外螺纹端接的压力额定值要根据所选择的垫圈来确定。
更多有关压力温度额定值的信息请与您授权的世伟洛克代表联系。
