蒸汽管道试压吹扫方案
空分高压蒸汽管道吹扫方案

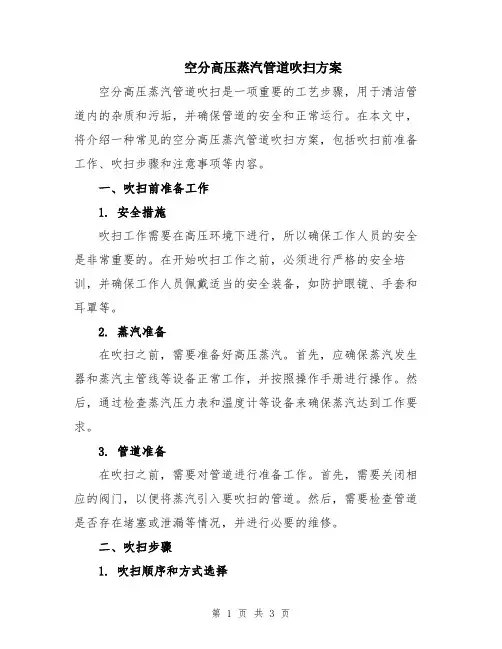

空分高压蒸汽管道吹扫方案空分高压蒸汽管道吹扫是一项重要的工艺步骤，用于清洁管道内的杂质和污垢，并确保管道的安全和正常运行。
在本文中，将介绍一种常见的空分高压蒸汽管道吹扫方案，包括吹扫前准备工作、吹扫步骤和注意事项等内容。
一、吹扫前准备工作1. 安全措施吹扫工作需要在高压环境下进行，所以确保工作人员的安全是非常重要的。
在开始吹扫工作之前，必须进行严格的安全培训，并确保工作人员佩戴适当的安全装备，如防护眼镜、手套和耳罩等。
2. 蒸汽准备在吹扫之前，需要准备好高压蒸汽。
首先，应确保蒸汽发生器和蒸汽主管线等设备正常工作，并按照操作手册进行操作。
然后，通过检查蒸汽压力表和温度计等设备来确保蒸汽达到工作要求。
3. 管道准备在吹扫之前，需要对管道进行准备工作。
首先，需要关闭相应的阀门，以便将蒸汽引入要吹扫的管道。
然后，需要检查管道是否存在堵塞或泄漏等情况，并进行必要的维修。
二、吹扫步骤1. 吹扫顺序和方式选择在吹扫之前，需要确定吹扫的顺序和方式。
一般来说，可以选择从管道的低端到高端进行吹扫。
此外，吹扫方式可以选择常规吹扫或者反向吹扫，具体根据实际情况来决定。
2. 阀门操作在吹扫之前，需要操作阀门将高压蒸汽引入要吹扫的管道。
首先，需要打开蒸汽发生器的进气阀门，并将蒸汽引入主管线。
然后，根据吹扫的顺序逐一打开相应的管道阀门。
3. 吹扫过程控制在吹扫过程中，需要控制高压蒸汽的流量和压力。
一般来说，可以使用调节阀来控制蒸汽流量，并使用压力表来监测蒸汽压力。
确保蒸汽的流量和压力在安全范围内，并适当调整吹扫速度，以达到清洁管道内杂质和污垢的目的。
4. 吹扫时间和频率吹扫的时间和频率根据管道的情况来决定。
一般来说，吹扫的时间可以根据管道的长度和直径来确定，并且可以根据需要进行多次吹扫。
吹扫的频率可以根据管道的使用情况和清洁程度来决定，一般建议定期进行吹扫。
三、注意事项1. 定期检查和维护在吹扫之后，需要定期检查管道的情况，并进行必要的维护和维修。
蒸汽管道吹扫方案
煤气站蒸汽管道吹扫方案一、吹扫范围----分汽包至-----过热器出口蒸汽管道，汽源来自----分汽包，蒸汽压力0.8Mpa、温度280℃。
二、吹扫前应具备条件：1、所有蒸汽管网的管道、阀门、膨胀结、补偿器安装结束，焊口探伤合格。
2、管道沿线疏水阀安装完毕，疏水阀分布情况为：3、管线尾端应准备好排气阀门装置。
三、吹扫注意事项1、吹洗前应缓慢升温进行暖管，暖管速度不宜过快，并应及时进行疏水，应检查管道热伸长补偿器管路附件及设备等工作情况恒温1h后进行吹扫。
2、吹扫时必须划定安全区设置标志，确保人员及设施的安全其他无关人员严禁进入。
3、吹扫压力为0.8MPa、吹扫次数2~3次。
4、蒸汽管道末端安装吹扫控制阀门一只，加固蒸汽管道末端吹扫管的支撑，防止蒸汽管道吹扫时产生的振动及后座力对蒸汽管道最后一个固定支架砼柱的破坏。
5、蒸汽管道附近不得有易燃物品，并应配备必要的消防设施。
6、蒸汽排放口处应有围栏设施,并要求挂有醒目的警示标志。
7、暖管排汽现场拉好安全隔离带，并派专人监护。
四、吹扫程序1、汇报---调度及公司总调度，煤气站进行蒸汽管道吹扫。
---分汽包一次门由---进行操作，操作时要缓慢、微开一次门进行管道余热。
----操作员负责开启沿线疏水门，同时进行管线巡检，检查沿线支架的变化情况和沿线疏水情况。
2、检查正常后，开大一次门管线提温，温升速度控制在8--10℃/min。
暖管过程中应注意管内汽流是否平稳，管道及其支吊架膨胀是否正常。
如有异常情况，应停止暖管并分析原因设法消除情况后再进行暖管。
3、当疏水彻底后，关闭疏水门，沿线情况正常，将管道末端吹扫控制阀门关闭，蒸汽入口阀门开至50%，管线提压至工作压力。
4、压力稳定后，保压20分钟，系统检查没有问题，进行第一次吹扫：现场指挥组长发出吹扫指令，将末端控制阀门缓慢开启至全开，吹扫5分钟。
5、第一次吹扫结束后，管线进行全面检查无问题后，进行第二次、第三次吹扫。
主蒸汽管道吹扫方案
贺州垃圾焚烧发电工程主蒸汽管吹扫、清洗方案一、工程概况本工程配置1台无锡华光锅炉股份有限公司余热锅炉蒸汽出口参数为温度400℃，压力4.1MPa，单台炉额定蒸发量为32.4t/h。
同时配备1台7.5MW凝汽式汽轮发电机组。
主蒸汽管道采用单母管，锅炉出口为Φ219*9的管道接至3.5米平台主汽阀。
主蒸汽管道设计压力为4.0Mpa，设计温度为400ºC，进行蒸汽出扫。
2根导汽管φ159 15CrMoG为汽机厂家随机自带，按DL5090.3-2012《电力建设施工技术规范第3部分汽轮发电机组）》第11.3.6的要求不参与蒸汽吹扫的导汽管在安装焊接过程中应确保内部清洁(计划外委清洗公司现场进行清洗)。
二、编制依据2.1中国恩菲工程技术有限公司提供的施工图DF904-E421-005-5。
2.2《电力建设施工技术规范第5部分管道及系统》DL5090.5－20122.3《电力建设施工技术规范第3部分汽轮发电机组）》DL5090.3－2012 2.4《电力建设施工技术规范第2部分锅炉机组》DL5090.2－2012。
2.5《电力建设施工及验收技术规范（管道篇）》DL5031－942.6《锅炉安全技术监察规程》TSG G0001-20122.7《火力发电工程质量监督检查大纲》国能综安全（2014）45号—第9部分机组整套启动试运前监督检查三、吹扫目的汽机蒸汽管道系统的吹扫是新建机组投运前的重要工序，其目的是清除在制造、运输、保管、安装过程中留在汽机蒸汽管道中的各种杂物，防止机组运行过程中汽轮机通流部分损伤，提高机组的安全性和经济性，并改善蒸汽品质。
四、吹扫方法4.1吹扫方法：采用稳压—降压—稳压法混合吹扫方法。
4.2根据《电力建设施工及验收技术规范》DL5031-94规定，在临时排汽管路出口处设置靶板架，迎汽流面固定铝制靶板，靶板高度与管径相同，宽度为8%管内径。
4.3根据《电力建设施工技术规范—第2部分锅炉机组》DL5090.2－2012第13.5.6条规定，临时连接管及排汽管系统：1、临时管道系统应由建设单位委托有资质的设计单位进行设计。
空分高压蒸汽管道吹扫方案（二篇）
空分高压蒸汽管道吹扫方案一、管道吹扫目的、原则和要求1、吹扫的目的：通过对高压蒸汽管道的吹扫和试运，清除管道内的铁锈、灰尘、焊渣、泥沙、杂物及油污等，避免堵塞、损坏设备、阀门、管件及仪表等，保持干净的蒸汽在进入汽轮机等设备时不会损坏相关仪表和设备，检查系统各管道有无泄漏，尽早处理有关缺陷,为联合试车顺利进行打下基础。
2、吹扫的原则：高压蒸汽管道吹扫应先将锅炉至空分主蒸汽管道吹扫干净后，再吹扫汽轮机的高压蒸汽支管。
吹扫应先低压吹扫，再进行高压脉冲吹扫。
3、吹扫的要求：在保证高压蒸汽管网不超压的前提下，应有足够的气源和流速进行吹扫。
在上游管线吹扫合格前，不得向下游的管道和设备吹扫。
高压蒸汽吹扫放空口前应将所有流量计、温度表和调节阀拆下。
4、吹扫范围：本次吹扫的范围为从热电分厂至二期空分界区的高压蒸汽主管线及支管。
二、吹扫方案编制依据1、GB50235—97《工业金属管道工程施工及验收规范》第八章第四节蒸汽吹扫。
2、PID图纸与相关技术资料。
3、汽轮机制造厂家及设计院相关资料。
三、人员___和专业分工1、现场主管道和临时放空管道的___、试压工作由二期施工单位具体负责施工。
2、热电厂负责提供合格的蒸汽，保持锅炉安全运行，并负责从锅炉至厂区北门主管道的导淋操作及检查监护；3、生产部、调度室协助现场指挥做好具体吹扫指挥工作。
4、电仪人员负责电动阀、调节阀和临时阀门的调试工作，并做好现场仪表、阀门的保护工作。
5、二期空分厂负责空分厂区导淋和吹扫阀门的开关及检查监护。
参与吹扫的操作人员、技术人员成立统一领导小组，统一指挥。
组长：邱林副组长：邹永君王红亮潘俊胡朝辉组员：刘晓乐张准彭凯___锋王磊陈慧慧王利聪二期空分所有操作人员6、一期安环部和二期安全组负责现场安全检查。
7、一期机动部参与吹扫前的检查、协助临时问题的处理。
四、高压蒸汽管网吹扫准备工作1、所需吹扫的正式蒸汽管道及为蒸汽吹扫___的临时管道、阀门、放空管等应按蒸汽管道的技术要求___，___质量应符合要求，并经水压试验合格。
吹扫试压专项方案
一、编制目的为确保管道系统在投入使用前能够安全、可靠地运行，根据相关规范和标准，特制定本吹扫试压专项方案。
本方案旨在明确吹扫试压的操作流程、安全措施以及质量控制要求，确保管道系统试压工作的顺利进行。
二、工程概况本次吹扫试压工程范围为XXX项目管道系统，包括工艺管道、公用工程管道、消防管道等。
管道材质主要为不锈钢、碳钢、铝合金等，管道规格涵盖DN15-DN1000。
管道系统压力等级为0.6MPa-2.5MPa。
三、吹扫试压方案1. 吹扫方法（1）压缩空气吹扫：采用高压压缩空气作为吹扫介质，对管道系统进行吹扫。
（2）蒸汽吹扫：对热力管道系统，可采用蒸汽吹扫，以排除管道内的水分、油污等杂质。
2. 试压方法（1）水压试验：采用清水作为试压介质，按照设计压力进行试验。
（2）气压试验：对易燃、易爆介质管道，可采用氮气或惰性气体作为试压介质，按照设计压力进行试验。
3. 试压步骤（1）试压前的准备工作：包括管道系统检查、试压设备检查、试压介质准备等。
（2）试压过程：按照试压流程，逐步进行管道系统的吹扫和试压。
（3）试压结束后的检查：检查管道系统是否有泄漏、变形等现象，确保管道系统安全可靠。
四、安全措施1. 人员安全（1）操作人员应经过安全技术培训，取得相关资格证书。
（2）进入施工现场人员必须佩戴安全帽、防尘口罩等防护用品。
2. 设备安全（1）试压设备应定期检查、维护，确保设备正常运行。
（2）试压过程中，密切监控设备运行状态，发现异常情况立即停止操作。
3. 环境安全（1）吹扫试压过程中，注意防止介质泄漏，对泄漏点进行及时处理。
（2）做好现场环境卫生工作，保持施工现场整洁。
五、质量控制1. 管道系统检查（1）检查管道系统是否有损伤、变形、泄漏等现象。
（2）检查管道支架、支吊架是否牢固。
2. 试压介质检查（1）检查试压介质的纯度、压力等是否符合要求。
（2）检查试压介质的输送管道、阀门等设备是否完好。
3. 试压过程监控（1）严格按照试压流程进行操作，确保试压过程顺利进行。
蒸汽管道打压吹扫案例
蒸汽管道打压、吹扫方案一、工程概况1、基本概况：蒸汽管道共计200米。
厂房外部为碳钢管、硅酸铝管壳保温外包0.5mm厚镀锌铁皮。
厂房内部为碳钢管、硅酸铝管壳保温外包0.5mm厚镀锌铁皮。
蒸汽设计工作压力0.7MPa，气压试验压力 1.35MPa。
管道级别GC2。
2、管道路由：起点为室外外购蒸汽入口，外购蒸汽管道DN125转DN40，管道沿外墙柱支架铺设，后经甲类车间外墙进入甲类车间，沿着需要使用蒸汽反应釜铺设，直到最后使用反应釜结束。
二、打压、吹扫前准备1、为确保试压吹扫工作顺利完成，我单位成立试运转工作小组，试运转的操作，由小组统一指挥，统一行动，非小组成员不得进入现场。
小组成员具体构成如下：项目总负责：项目技术负责人：项目施工负责人：项目安全负责人：项目设备材料负责人：业主配合人员以及作业区相关人员：工程部：安全部门：2、提前与业主联系好试压吹扫时间、电源、以及气源和排放地点。
并做好以下试运转前的准备工作：⑴、认真研究和熟悉相关技术文件，了解管道的介质和路由，掌握其操作程序、操作方法及安全技术守则。
⑵、相关单位部门均已通知到。
⑶、试压、吹扫前，对管道进行全面检查，检查内容如下：①、试验范围内的管道安装工程除涂漆外，已按设计图纸要求全部完成，安装质量符合有关规定。
②、焊缝及其他带检部位尚未涂漆和绝热。
③、试验用的压力表已经校验，并在周期内，表的满刻度值应为被测最大压力的1.5～2倍。
④、管道上所有的附属设备、附件安装完毕，符合设计图纸及施工规范，材料材质验收合格；管道上的托架、托座、支座、管卡安装完毕，位置正确，合乎要求；阀门安装前经过试压合格。
⑤、提前制作好盲板及安装压力表的管路。
盲板厚度规格如下：(4)、所需所有打压、吹扫材料已准备到位，如：盲板、打压泵等。
三、打压试验具体施工方法:1、打压试验前,先需对管道进行加固,组织联检。
用户引出点处应用同管径弯头、管子。
2、管道安装完毕后，进行压力试验。
蒸 汽 管 道 吹 扫 方 案
蒸汽管道吹扫方案陕西***********编写：*******************************审定：*******************************一、蒸汽管网吹扫的目的蒸汽管线在供汽之前必须进行吹扫，以去除管道内的杂物和锈皮，否则蒸汽管网运行后，锈皮、焊渣、灰污等杂质的存在影响蒸汽品质，并随蒸汽带到各处，造成阀门结合面损坏，更严峻的是杂物一旦进入汽轮机，就会引起调速汽门故障或损坏汽轮机叶片等重大事故。
二、蒸汽管网吹扫原理和方法蒸汽吹扫是利用管内蒸汽介质流动时的能量〔亦称动能〕冲刷管内锈皮杂物，能量愈大效果愈高，吹扫时影响蒸汽介质能量的因素有：吹扫时的蒸汽参数〔压力、温度〕；蒸汽管道的水力特征；吹扫时阀门开度的大小等。
蒸汽吹扫参数选择原则是使吹扫时管内蒸汽动能量应大于额定负荷下的蒸汽动量，即被吹系统任何一点的吹洗系数应等于1－1.5。
吹洗系数K＝〔吹洗蒸汽流量〕2×被吹洗处的蒸汽比容／［〔额定负荷蒸汽流量〕2×额定参数时蒸汽比容］。
方法：蒸汽系统吹扫通常采纳降压吹扫的方法，暖管→吹扫→降温→暖管→吹扫→降温的方法重复进行，管线升压到肯定压力后，尽快全开操纵阀〔电动阀〕利用压降产生的附加蒸汽量增大冲洗流量，当压力下降到肯定值后，关闭操纵阀重新升压，打算再次冲洗。
三、组织机构蒸汽管网吹扫在试车指挥部的领导下实施蒸汽管网吹扫工作，组织机构由建设单位、调试所、施工单位、监理组成，具体组织机构如下：〔一〕组织机构〔二〕分工与职责组长：全面负责蒸汽管网吹扫组织、协调及平安工作，保证吹扫的进度与质量。
副组长：李平负责合同之内的管道吹扫等相关工作；胡公林负责其余管线的吹扫工作。
成员的职责：积极配合吹扫工作，协调解决自己分管界区的蒸汽管道的吹扫工作。
四、吹扫前必须具备的条件1.蒸汽配管结束，管道系统试压合格。
2.已按设计要求，预留了管道接口和短节的位置，安装了临时管道，管道质量应符合有关标准的要求。
蒸 汽 管 道 吹 扫 方 案
蒸汽管道吹扫方案陕西***********有限公司编写：********************* 审核：**********审定：**********批准：*********************一、蒸汽管网吹扫的目的蒸汽管线在供汽之前必须进行吹扫，以清除管道内的杂物和锈皮，否则蒸汽管网运行后，锈皮、焊渣、灰污等杂质的存在影响蒸汽品质，并随蒸汽带到各处，造成阀门结合面损坏，更严重的是杂物一旦进入汽轮机，就会引起调速汽门故障或损坏汽轮机叶片等重大事故。
二、蒸汽管网吹扫原理和方法蒸汽吹扫是利用管内蒸汽介质流动时的能量（亦称动能）冲刷管内锈皮杂物，能量愈大效果愈高，吹扫时影响蒸汽介质能量的因素有：吹扫时的蒸汽参数（压力、温度）；蒸汽管道的水力特征；吹扫时阀门开度的大小等。
蒸汽吹扫参数选择原则是使吹扫时管内蒸汽动能量应大于额定负荷下的蒸汽动量，即被吹系统任何一点的吹洗系数应等于1－1.5。
吹洗系数K＝（吹洗蒸汽流量）2×被吹洗处的蒸汽比容／［（额定负荷蒸汽流量）2×额定参数时蒸汽比容］。
方法：蒸汽系统吹扫通常采用降压吹扫的方法，暖管→吹扫→降温→暖管→吹扫→降温的方法重复进行，管线升压到一定压力后，尽快全开控制阀（电动阀）利用压降产生的附加蒸汽量增大冲洗流量，当压力下降到一定值后，关闭控制阀重新升压，准备再次冲洗。
三、组织机构蒸汽管网吹扫在试车指挥部的领导下实施蒸汽管网吹扫工作，组织机构由建设单位、调试所、施工单位、监理组成，具体组织机构如下：（一）组织机构（二）分工与职责组长：全面负责蒸汽管网吹扫组织、协调及安全工作，保证吹扫的进度与质量。
副组长：李平负责合同之内的管道吹扫等相关工作；胡公林负责其余管线的吹扫工作。
成员的职责：积极配合吹扫工作，协调解决自己分管界区的蒸汽管道的吹扫工作。
四、吹扫前必须具备的条件1.蒸汽配管结束，管道系统试压合格。
2.已按设计要求，预留了管道接口和短节的位置，安装了临时管道，管道质量应符合有关规范的要求。
蒸汽管道试压吹扫方案
蒸汽管道试压吹扫1．管道以大流量蒸汽进行吹扫，流速不应低于30m/s，吹扫压力不不小于管道工作压力旳75%。
吹扫规定：采用铝靶进行检测，以铝靶上无明显冲击痕迹为合格，吹扫质量原则见GB50235-97 中8.4.5。
2.1 吹扫前旳准备a 吹扫前检查管道旳牢固程度，必要时应予加固，吹扫过程中应检查管道旳热位移。
b蒸汽吹扫旳排汽管要引至安全地带，并加以明显旳标志，管口应朝上倾斜，保证安全排放，排汽管还要具有牢固旳支承，保证承受吹扫时旳反作用力。
排汽管直径与被吹扫管同径，长度要尽量短捷。
c. 在吹洗前，必须逐点检查各疏水点旳阀门开闭与否灵活可靠。
d 在始、终端阀门前，应各安装一只精度不低于1.5 级，表旳满刻度值应到达试验压力旳1.5 倍旳压力表，以便监视。
2.2 吹扫环节及技术措施a 暖管前，各疏水点派专人负责，检查排污阀，排污阀应保持全开状态，关闭疏水阀前阀。
b 排污阀检查完毕后，缓慢启动进汽阀，当压力缓慢升至0.2Mpa，各排污阀排出蒸汽时（气应呈白雾状，无杂物污垢）即关闭排污阀，关闭排污阀时应从管网始端向终端逐渐进行。
终端排污阀应保持微开状态，以防排污阀关闭后，管网内弊压，引起意外事故发生。
c 为保证安全，暖管应缓慢进行，千万不能操之过急。
管网内应无明显水冲击现象，如发生明显旳汽水冲击现象，采用减压、限汽或者暂停暖管等措施，待查明原因，并消除冲击现象后，再继续暖管，暖管时间约1 小时。
d 暖管束后，管道内压力逐渐升至吹扫压力，并保压30min，管网全线进入恒温阶段。
在此期间内，全线应检查管道，阀门，赔偿器等旳严密性，有无泄漏点，并对所有阀门旳法兰进行热紧工作。
对各赔偿器旳热伸长进行测量，并作好记录。
对所有固定支座派专人检查，对保温外表面进行测温，并作好记录。
e 恒温检查合格后（恒温时间，待各项检查工作齐全结束，但不得不不小于1 小时），吹扫开始前，对各疏水点进行一次短时间排污，保证在吹扫过程中无汽水冲击现象，然后进行第一次吹扫，先把排污口阀门逐渐开足，再逐渐开足进汽阀门，使压力尽量保持在吹扫压力，一次时间为10 分钟，然后关闭排污阀，将管网温度降至约50℃，进入第二次暖管，升压恒温，恒温时间为1 小时后再进行第二次吹扫，吹扫详细次数，根据铝靶检查状况来定，但不得少于2次。
蒸汽管道吹扫方案说明
************化工有限公司热电技改项目热力管网吹扫方案编制：审核：审批：******集团设备安装有限公司****项目******年**月**日目录一、蒸汽管网吹扫的目的和范围二、编写依据三、组织机构及各单位职责与分工四、蒸汽管网吹扫前必须具备的条件五、蒸汽管网吹扫方法及参数选择六、蒸汽管网吹扫七、系统恢复八、吹扫操作注意事项及安全措施九、吹扫合格标准十、附图、附表一、蒸汽管网吹扫的目的和范围1、吹扫目的：蒸汽管线在正式供汽之前必须进行吹扫，以清除管道内的杂物和锈皮，防止锈皮、焊渣、灰物等杂质的存在影响蒸汽品质，并随蒸汽带到各处，造成堵塞、阀门结合面损坏。
2、吹扫范围：******段蒸汽管道二、编写依据a）、《电力建设施工及验收技术规范》（管道篇DL5031-94）b）、《电力建设施工及验收技术规范》（锅炉篇DL5047-95）c）、《电力建设施工质量验收及评价规程》（DL/T5210.2-2009）d）、《电力建设安全工作规程》（火力发电厂部分）e）、中国联合工程公司提供图纸及说明f）、《压力管道规范工业管道》GB/T20801-2006g）、《火力发电厂汽水管道设计技术规定》DL/T5054-1996三、组织机构及各单位职责与分工1、吹扫组织机构设置吹扫领导小组组长：吹扫领导小组组员：总指挥：控制室监盘组组长：监盘操作人员：管线巡视及作业组组长：管线巡视及作业人员：具体人员上报业主确认监督验收小组：安全负责人：2、职责与分工1）、业主运行人员一负责阀门（新老系统连接及DCS远程控制的阀门）操作及锅炉运行，母管主蒸汽压力、温度的控制，热电站界区内及外供蒸汽管网的检查、吹扫、检验工作。
2）、管理公司—负责界区内的管线检查、吹扫配合、检验，统一协调工作。
3）、施工单位—负责协调蒸汽吹扫前的临时配管工作，吹扫过程中的消缺工作，支吊架、管道、阀门、在吹扫过程中的检查及吹扫后的管线复位工作，施工范围内手动阀门操作。
蒸汽管道试压吹扫方案
六安钢铁控股集团有限公司架空管线工程管道试压吹扫施工方案编制：审核：批准：绍兴市华业机电设备安装有限公司中豫远通建设有限公司架空管线项目目录一、编制说明 (3)二、编制依据 (3)三、工程概况 (3)四、试压前应具备的条件 (3)五、管道系统的压力试验 (4)六、管道系统的吹扫与清洗 (4)七、危害分析 (5)八、安全技术措施 (6)九、劳动力配备计划 (7)十、施工技措及手段用料 (8)十一、施工设备及机具 (8)十二、应急预案 (9)架空管线管道试压吹扫施工方案一、编制说明本方案是针对六安钢铁控股集团有限公司架空管线蒸汽管道而编制。
二、编制依据GB50236-2011 《现场设备、工业管道焊接工程施工规范》GB50231-2009 《机械设备安装工程施工及验收通用规范》GB50461-2008 《石油化工静设备安装施工质量验收规范》HG20203-2000 《化工机械安装工程施工及验收通用规范》GB150-2011 《钢制压力容器》SH3514-2001 《石油化工设备安装工程质量检验评定标准》SH/T3543-2007 《石油化工建设工程项目施工过程技术文件》三、工程概况工艺管道的压力试验的一般要求：气体试验压力为设计压力的1.15倍。
本工程蒸汽管道分为S2和S3,S2设计压力为1.0MPa，S3设计压力1.27MPa，设计气压试验采用氮气为试压介质，试验压力为1.46MPa。
四、试压前应具备的条件1、管道系统施工完毕，并符合设计要求。
2、支吊架安装完毕。
3、焊接和热处理工作结束，并经检验合格。
焊缝及其他应检查部位，未经涂漆和保温。
4、试验用压力表要经校验，精度不低于1.5级，表的满刻度值为最大被测压力的1.5~2倍，压力表不少于2只。
5、具有完善的、并经批准的试验方案。
6、试验前应将不能参与试验的系统、设备、仪表及管道附件等加以隔离，安全阀应拆卸，加置盲板的部位应有明显标记和记录。
五、管道系统的压力试验首先进行气压强度试验，试验压力为设计压力的1.15倍。
2024年空分高压蒸汽管道吹扫方案
2024年空分高压蒸汽管道吹扫方案____年空分高压蒸汽管道吹扫方案引言：随着科技的不断发展和人们对能源需求的不断增长，空分设备在化工、钢铁、电力等行业中的应用越来越广泛。
空分设备的运行离不开高压蒸汽管道的支持，而因为运行环境的关系，这些管道会经常面临积污、结垢等问题。
为了保证管道的正常运行和安全可靠，我们需要定期进行吹扫和清洗。
本文将介绍一个____年空分高压蒸汽管道吹扫方案，包括吹扫的原理、步骤、注意事项等。
一、吹扫原理高压蒸汽管道吹扫是通过向管道中输入高压蒸汽，利用蒸汽的高温、高速冲击和携带能力，清除管道内的污垢和异物。
通过吹扫，可以保证管道内部的通畅，提高管道的传热效果和流体流动性能。
二、吹扫步骤1. 准备工作：a. 确定吹扫的管道和吹扫的目标：根据管道的使用情况和维护计划，确定需要吹扫的管道以及吹扫的目标，比如清除污垢、去除结垢等。
b. 准备吹扫设备：包括高压蒸汽发生器、吹扫气源、高压蒸汽管道连接器等。
2. 方案设计：a. 确定吹扫的压力和温度：根据管道的需求和污垢的性质，确定需要的吹扫压力和温度，一般建议在规定范围内进行控制。
b. 确定吹扫的时间和频率：根据管道的使用情况和维护计划，确定吹扫的时间和频率，一般建议定期进行吹扫，特殊情况下可以根据实际需要进行调整。
3. 吹扫操作：a. 连接吹扫设备：将高压蒸汽发生器和吹扫气源准确地连接到管道的进口处，确保连接的牢固和密封性。
b. 开启吹扫设备：根据设计的吹扫压力和温度，调节吹扫设备的参数，并逐步增加蒸汽的流量，直至达到设定值。
c. 吹扫管道：通过控制吹扫设备，向管道中输入高压蒸汽，冲击并带走管道内的污垢和异物。
可以根据需要调整吹扫的位置和方向，确保吹扫的效果。
d. 监测吹扫效果：在吹扫过程中，需要及时监测吹扫效果，比如通过观察管道的出口处是否有污垢清除，管道内压力的变化等。
e. 结束吹扫操作：当管道内的污垢和异物基本清除干净，并且吹扫设备的参数恢复到正常状态时，可以结束吹扫操作。
蒸汽管道吹扫方案
蒸汽管道吹扫方案一、管道吹扫(冲管)的目的蒸汽管道吹扫是利用有一定温度和压力的蒸汽,冲洗和吹扫蒸汽管道,将管道内的铁锈、铁屑、灰尘和油污等杂物全部吹出管道,随蒸汽排向大气,确保蒸汽品质。
二、蒸汽吹扫的流程如下所示三、准备工作及吹扫程序1、吹扫时组织好人员，分工应明确。
2、准备好现场通讯设备和维修工具等。
3、准备好靶板（铝板），长度为贯穿管子内径，宽度约为排汽管内径的8%。
4、吹扫程序4.1 暖管4.1.1 按照蒸汽流向，逐步打开各个疏水器及副线。
4.1.2 通知锅炉负责人，控制蒸汽压力0.05MPA送出，缓慢进行暖管，待蒸汽管上的疏水副线流出物基本为蒸汽时关闭副线。
然后逐步提高蒸汽压力至0.1MPA。
4.1.3 整个暖管过程用时不应低于3小时，要确保管道温升平稳，及时排尽冷凝水以防液击。
4.2 吹扫暖管结束后，通知锅炉负责人逐步提高蒸汽压力至0.6MPA，注意一定要控制好温升速率，防止蒸汽管道移位或变形。
然后，依照蒸汽吹扫流程，将6、7、8、5、9、10、11、12、13、14号阀门前面的法兰拆开，并用木板挡住拆开的管口，以防异物吹入车间的管道。
确定HCL合成工序该蒸汽管道与蒸汽分配台连接的法兰已经加盲板。
第一步：吹扫快装锅炉到冷冻站的管道，依次打开8、7、6阀排汽，此时保持其他所有的阀门关闭，吹扫完毕后关闭8、7、6阀。
第二步：吹扫冷冻站北面至循环水A的管道，打开2、3、4阀，再打开5阀排汽，完毕后关闭5阀，2、3、4阀保持打开状态。
第三步：吹扫冷冻站北面至氯气处理的管道，打开9阀，完毕后关闭。
第四步：吹扫氯气处理至氢气处理蒸汽分配的管道，确定快装锅炉已停汽，并将管道压力泄到常压，拆开该蒸汽管道与蒸汽分配台连接处的盲板，开汽吹扫管道。
完毕后重新装好盲板。
第五步：吹扫冷冻站至电解的管道，打开10阀，吹扫完毕后关闭阀。
第六步：吹扫电解至盐水的管道，打开11阀，吹扫完毕后关闭11阀。
第七步：吹扫盐水至酸碱灌区的管道，打开12阀，吹扫完毕后关闭12阀。
锅炉试车与蒸汽管道吹扫方案
锅炉试车及蒸汽管道吹扫方案根据公司总体安排,将于7月18日点锅炉进行S98主蒸汽管线、S25过热蒸汽管线的吹扫以及整个蒸汽管网的试运。
为了做好各项准备工作,使试车及吹扫工作能够安全顺利进行,特制定本方案。
一、试车目的及范围：〔一试车目的1、检验改造后的蒸汽管网的安全稳定性。
2、S98、S25过热蒸汽管道吹扫。
〔二试车范围根据试车目的,本次试车范围为：原运车间：原煤储运系统供水车间：一次水、脱盐水、消防水系统、239装置、蒸汽管网动力车间：3#锅炉及公用系统空分车间：281空压站、241减温减压站、各级蒸汽管网气化车间：713热回收工段、各级蒸汽管网甲醇车间：两大机组蒸汽系统、各级蒸汽管网二、组织机构及职责为了做好试车吹扫前的各项准备及检查确认工作,确保试车及吹扫工作的安全顺利进行,成立试车组织机构,机构组成及职责如下：1、组长：张哲职责：全面负责试车及吹扫工作。
2、协调组：王剑峰张锐韩新明职责：具体协调试车及吹扫的各项工作。
3、原运组：段耀奎李志军张高军职责：负责试车吹扫期间锅炉的正常上煤；李志军主要负责皮带运输系统的故障处理；张高军主要负责按方案稳定上煤的监控工作。
4、动力组：薛红刘恒穆卫京职责：负责试车及吹扫期间3#锅炉的安全稳定运行；穆卫京主要负责3#锅炉的稳定运行。
5、空分组：乔玉成贠志明肖磊职责：负责S98管线的吹扫工作以及仪表风及工厂风的供应；贠志明主要负责吹扫临时设施的安全稳定；肖磊主要负责临吹口上方电缆的安全防护。
6、供水组：段向龙殷建春刘民富职责：负责提供生产、消防用水、脱盐水的正常供应以及各种排放水的回收。
刘民富主要负责试车期间各种排放水的管理以及与环保部门的协调。
7、管网组：各工艺车间主任职责：负责开车前蒸汽管网的三查四定及蒸汽管网送汽后的监控、检查、确认。
三、试车应具备的条件〔一生产管理方面1、各车间启动组织机构已建立,启动方案、事故紧急处置方案已通过审批。
2、启动方案、事故预案已经组织学习。
低压蒸汽管道试压吹扫方案
低压蒸汽管道试压、吹扫方案一、编制说明为了检验工程施工质量及清除在安装、施工过程中残留在管道内的沙子、焊渣、铁锈等杂物，防止管道、倒淋堵塞及卡住仪表，损坏阀门、设备等，保证试车及生产的顺利进行，确保投料生产一次成功。
保证装置的一次投料试车成功。
特编制此试压吹扫方案。
二、编制依据：1、东华工程科技有限公司提供的设计、施工图纸2、工业管道工程施工及验收规范《GB50235—97》3、《电力建设施工及验收技术规范》（管道篇）三、试压、吹扫范围及方法（一）、试压、吹扫范围：1、0.9 MPa中压蒸汽管道：（1）老厂至熔硫管段（LS-15005-300-Q01-H, LST1001-200-Q01-H）（2）硫酸HRS至B749管廊接头处管段（LS-15006-300-Q01-H）（3）主管道至 201 装置管段（LS-53006-65-N01-H）（4）主管道至870装置管段（MS-31001T00-Q01）2、0.49MPa低压蒸汽管道：（1）主管道（老厂至磷酸LS-15001-700-N01-H）（2）主管道至 201 装置管段（LS-53001-500-N01-H）（3）主管道至硫酸装置管线（LS-15001-500-N01-HLS-17001-150-N01-H)（4）硫酸装置至选矿管线（LS-15007-450-N01-H）（5）硫酸装置至熔硫伴热管线（LS-15008-50-N01-H）（6）主管道至熔硫工段管线（LS-11020-150-N01-H）（7）主管道至 870 装置管线（LS-31001-200-N01-H）（8）主管道至氨站（LS-51001-50-N01-H）（二）、试压方法：将各装置区参与试压的管道的末端盲死，在与老厂接口处装设试压用临时管道和阀门，用生产工业水对管道注水升压至0.2-0.3MPa,然后用打压泵进行泵压到实验压力。
0.9MPa管道进行2.0MPa的压力试验，0.49MPa管道进行1.0MPa压力试验。
主蒸汽管道吹扫、打靶方案
主蒸汽管道吹扫、打靶方案主蒸汽管道吹扫、打靶方案一、蒸汽管道吹扫、打靶的目的新安装的主蒸汽管道系统可能存在制造、安装过程中遗留在管道内的杂物和焊接氧化皮。
如果不及时清除，这些杂物可能会被带到系统各处，导致阀门结合面损坏。
更严重的是，这些杂物一旦被蒸汽带入汽轮机，就会引起调门故障或损坏汽轮机叶片等重大事故。
因此，在使用前应进行吹扫。
二、吹扫、打靶的准备及具备的条件1.确保锅炉主蒸汽设备工作正常且蒸汽用于吹管量充足。
2.主蒸汽管道安装及保温全部结束，管道支架按设计要求进行确认正常。
3.吹扫、打靶临时管道搭设结束，靶板按要求准备到位（一般情况临时管路与吹洗管路的直径相等）。
4.系统节流孔门及相关检测仪表按要求拆除或关闭前端手动阀，退出吹扫系统。
5.确保主蒸汽旁路阀门均处于全关状态。
6.拆除主蒸汽管道短接，与临时管道对接，进行吹扫系统贯通。
7.在吹扫临时管道离出口1米处应开设安装靶板位置。
8.在进行相关操作前，吹扫方案应认真研讨研究。
参与吹扫调试人员及工具器（工具如板手、对讲机等）就位后，方可进行相关操作。
9.在管道吹扫过程中，应加强操作、监控，并做好事故预案。
同时，化水应有足够的除盐水供应锅炉。
三、吹扫、打靶的实施过程应注意事项（一炉单独对应）1.启动锅炉，确保锅炉所有辅助设备全部开启，现场检测仪表全面投入正常使用。
2.打开汽包排汽阀，控制升温、升压速率控制在65℃/H 以内。
3.当压力升至0.1MPa时，检查承压部件是否泄露，正常后继续升温升压。
4.当汽包压力升至0.6MPa时，缓慢打开主蒸汽控制阀及旁路进行暖管。
5.压力升至1.0MPa时，关闭对空排气阀，锅炉汽包水位PH-200mm、打开锅炉出口阀进行第一次吹扫。
压力降至0.7MPa以下时，关闭主蒸汽控制阀，进行升压，重复3次本吹扫方法进行操作。
主蒸汽压力1.5MPa情况下吹扫2次，主蒸汽压力2.5MPa情况下吹扫3次，主蒸汽压力3.82MPa情况下吹扫至合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首钢迁钢1 # 集中空压机站
蒸汽管道工程
吹
扫
方
案
批准：
审核：
编制：
河南九冶建设有限公司首钢迁安工程项目部
2006年11 月
目录
1、管道试压概况 (1)
1.2、试压的标准、依据 (1)
1.3、严密性试压参数： (1)
1.4、试压介质 (1)
1.5、管道试压 (1)
1.6、试压前应具备的条件 (2)
1.7、试压准备 (2)
1.8、试压 (3)
1.9、管道试压端盖强度计算 (3)
1.10、安全注意事项 (4)
2、蒸汽管道吹扫 (4)
2.1、吹扫介质 (5)
2.2、吹扫压力 (5)
2.3、吹扫时间 (5)
2.4、技术要求 (5)
压缩空气管道安装完毕后，应按设计和施工及验收规范的规定对管道进行强度、严密性试验，气管道进行吹扫清洗，以检查管道系统及各连接部位的工程质量。
1、管道试压概况
蒸汽管道全长470米，一条管线安装。
试压为整试压由1#集中空压机站外线管道与综合管网接点处起至1#集中空压机站主厂房外。
1.1、试压范围：
X=4426811.5 Y=505903.25至1#集中空压机站段蒸汽
管道，总长度470米。
一条管线。
1.2、试压的标准、依据：
①《工业金属管道工程施工及验收规范》GB50235-97;
②《氧气及相关气体安全技术规程》GB16912-1997;
1.3、严密性试压参数：
工作压力1.27Mpa,强度试验压力1.905Mpa；
严密性试验压力1.27Mpa,
1.4、试压介质
蒸汽管道强度压力试验采用水压试验，介质为自来水；
气密性试验介质为蒸汽。
1.5、管道试压
强度试验和严密性试验：管道安装完毕后，应按设计和施工及验收规范的规定对管道进行强度、严密性试验，以检查管道系统及各连接部位的工程质量。
1.6、试压前应具备的条件
1.6.1、管道系统施工完毕并符合设计要求和管道施工验收规范的规定；
1.6.2、管道支架、吊架安装完毕，配合正确合理，坚固牢靠；
1.6.3、焊接、无损探伤等工作结束，并经检查合格；焊缝及其它应检查的部位没有涂漆和保温；
1.6.4、清除管线上临时卡具、支撑及其它杂物等，所有焊缝及连接处均能保证便于检查；试验用的压力表已经校验，精度不低于 1.5级，表的满刻度值为最大被测压力的 1.5～2倍，压力表不得少于2块；
1.6.5、试验前将不能参与试验的系统、设备、仪表及管道附件等加以隔离；
1.6.6、试验过程中如遇泄漏，不得带压修理，缺陷消除后，应再进行试验。
1.7、试压准备
管道在进行试压前应对管线进行全面完整性检查，按照设计院的图纸对已安装好的管道、管件、阀门、紧固件、管道支架等进行核对，材质是否用错；螺栓是否紧固；固定支架是否已固定；焊缝检验及热处理工作是否已结束。
试压前应根据设计要求和规范编制管道试压方案；根据方案对被试系统的管线进行接通或隔断。
1.8、试压
蒸汽管道安装完毕后，采用无油污水的压缩空气或氮气试验，加压过程要缓慢进行，先升至试验压力的四分之一，再全面检查管道是否有渗漏现象。
如果加压已超过
0.3MPa以上，发现焊缝有渗漏现象不得补焊，应及时降压后才可进行修理，以免发生事故。
当升压到试验的压力时，经观察后，压力不下降，且管子接口未发生渗漏现象，压力指针无变化，即认为试压合格。
试压完毕后立即将管道中的水排放干。
1.9、管道试压端盖强度计算
圆形平端盖的厚度δ的计算：
δ=KD P/σ
式中：K—系数,对于夹在两个法兰之间的盲板，
K值取0.4；
σ—材料的许用应力，Pa；一般情况碳钢的σ采用108Pa;
D—圆管的内径；
P—介质的压力。
计算结果：
蒸汽管道堵板厚度不小于：8mm
1.10、安全注意事项
1.10.1、管道试压前，应检查管道与支架的紧固性和管道堵板的牢靠性。
确认无问题后，方能进行试压；
1.10.2、升压和降压都应该缓慢进行，不能过急；
1.10.3、试验压力必须按设计或验收规范的规定，不得随意增加；
1.10.4、在超高工作面进行试压，参与试压人员必须劳保用品佩戴整齐，脚手架搭设牢固。
1.10.5、试验过程中如遇泄漏，不得带压修理，缺陷消除后，应再进行试验。
2、蒸汽管道吹扫
蒸汽管道应用蒸汽进行吹扫，吹扫时保证系统的流速不小于30m/s。
吹扫时在，排气口采用铝板或白布白漆做靶板打板检查合格为止。
2.1、吹扫介质
吹扫介质为蒸汽。
2.2、吹扫压力
蒸汽管道吹扫压力与其工作压力一致，为1.27Mpa。
2.3、吹扫时间
在管道进行气密性试验前进行。
2.4、技术要求
蒸汽管道应用蒸汽吹扫；吹扫前，应缓慢升温暖管，恒温一小时再吹扫，再降到环境温度，就这样一般不少于3次；管口应朝上倾斜，保证安全排放；绝热管道吹扫时，一般在绝热施工前进行，必要时采取局部的人体防烫措施。
2.5.1、吹扫压力不得超过容器和容道的设计压力，排气口附近管道应进行加固。
2.4.2、阀门的开启与关闭都应缓慢，不能过急，以免引起阀件破裂。
2.4.3、在吹洗过程中，当目测无烟尘时，应在排气口设臵贴白布或涂白漆的木制靶板检验，5min内靶板上无铁锈、尘土、水分及其他杂物，应为合格。
