GIS设备安装
GIS设备安装及调试质量控制要点
GIS设备安装及调试质量控制要点摘要] 封闭式组合电器GIS具有结构紧凑占地面积小、环境适应能力强、噪音小、运行可靠性高、配置灵活、运行方便、维护工作量小、无电磁干扰等优点，在现代电气系统之中占据了越来越重要的地位，GIS设备安装质量对GIS设备的正常运行又有着至关重要的影响。
以下从GIS设备安装的准备工作入手，阐述了GIS设备安装质量控制要点以及调试要点，以期为广大同行在今后的GIS安装中提供有益的参考借鉴。
[关键词] GIS、安装、试验、调试1、GIS设备的安装技术1.1 GIS现场安装技术的流程：应严格按照流程进行GIS设备的安装，这样才能保质保量的达到一次安装合格的目的，具体步骤为：画地面轴线；间隔就位；模块拼装；气室抽真空；气室充SF6气体；二次电缆敷设、接线。
1.2安装前的清洁：首先在打开气室之前，用吸尘器彻底清洗安装区域，其次清洁GIS部件，清洁所有要安装的金属部件和密封面。
比如，法兰的密封面和“O”型槽、导体连接面、连接体以及保护罩等。
注意在清洗时要选用工业乙醇（99.7%）和不起绒毛的棉布。
1.3法兰的连接：法兰的连接分密封面和“O”型面两种，当密封面有擦伤或类似损伤的情况，需要用细砂纸磨光擦伤处，然后清洁密封面后才能进行安装；“O”型面在安装前必须清洁，安装时将“O”型圆均匀压入密封槽。
1.4 气室充气：新SF6气体应具有出厂试验报告及合格证件等，在充气前必须将气室抽真空。
通常情况下，一个模块为一个独立气室。
在模块拼接后，应立即对气室抽真空，气室真空处理完后，箱气室内充SF6气体，先充至150kPa，待所有气室都已充到150kPa（第一次检漏），在充到额定压力（断路器气室700kPa，其他气室500kPa）。
压力已当前温度换算压力值为准，需要注意的是全部安装工完成以前，禁止将各气室的SF6气体压力充至额定压力。
2、GIS设备的调试2.1 一次回路直流电阻试验在GIS安装结束后，需要进行一次回路直流电阻试验，检查各个连接部分接触是否良好，以便尽早发现并解决问题。
GIS设备安装工法
目录一、前言 (1)二、工法特点 (2)三、适用范围 (2)四、工艺原理 (2)五、施工工艺流程及操作要点 (3)1、施工准备 (4)2、安装前的检查 (4)3、GIS设备检查 (5)4、验收土建混凝土基础尺寸技术要求 (5)5、GIS设备安装 (5)5.1、GIS基础支架安装 (6)5.2、断路器安装 (6)5.3断路器安装顺序 (6)5.4隔离开关安装 (6)5.5电流互感器安装 (6)5.6、阀门安装 (7)5.7、SF6气体密度监控器安装 (7)5.8吸附剂 (7)5.9可伸缩外壳 (7)6、GIS中SF6气体 (7)6.1隔室 (7)6.2、SF6压力 (7)7、GIS导线连接及接地 (7)7.1导线连接 (7)7.2接地 (8)8、GIS检查调整 (8)8.1、GIS系统SF6气体的微水检测 (8)8.2充入SF6气体 (8)8.3、SF6气体泄漏试验 (8)8.4、SF6含水量检查 (9)8.5、开关设备操作的检查 (9)9、GIS试验 (9)9.1、主回路电阻试验 (9)9.2、GIS现场交流耐压实验 (10)六、材料与设备 (11)1、主要施工工具和工器具 (11)2、主要试验、仪表设备 (12)七、劳动力的组成 (12)1、劳动力配臵表 (12)2、组织结构图 (12)八、质量控制措施 (12)九、环境安全措施 (13)1、危险因素辨识与控制表 (13)2、安全注意事项 (14)十、效益分析 (15)十一、应用实例 (15)GIS设备安装工法一、前言本工法适用于110kV变电所内GIS电气安装工程，工法编写以110kV变电所内GIS典型设计为蓝本，山东某气源工程110KV供电系统。
有126KV GIS组合电器7个间隔，2个主变间隔，2个PT间隔，1个母联间隔，室内布臵。
GIS又称“SF6组合电器”或简称为GIS是60年代发展起来新一代成套封闭式高压电器设备，它把断路器、隔离开关、接地（快速）开关，电流互感器、电压互感器、避雷器、母线（单相或三相），连接管或其他过渡元件（如电缆终端盒，出线套管、与变压器的连接结构等）多种高压电器和绝缘件封闭在金属筒内部，并充入一定压力的六氟化硫气体作为绝缘和灭弧介质。
变电站GIS设备安装与调试技术
变电站GIS设备安装与调试技术一、变电站GIS设备的安装准备1. 施工前的准备工作在进行GIS设备的安装工作之前，需要对施工现场进行充分的准备工作。
首先要对施工现场进行清理，保持整洁，确保施工环境安全。
其次要对工程图纸进行详细的审查，了解设备的布置位置和安装方式。
还需要对安装工程所需的材料、设备和工具进行统一采购和准备，确保施工过程中的需要能够及时满足。
2. 安装人员的准备工作安装GIS设备需要有一支技术过硬的安装队伍。
在施工前，需要对安装人员进行充分的培训和指导，使其了解GIS设备的安装要求和操作规范。
还需要进行安全教育，确保安装人员具备足够的安全意识和应急处理能力。
3. 安装过程的预先准备在进行GIS设备的安装工作之前，需要提前做好施工计划和进度安排。
对工程进度和施工质量进行充分的评估和控制，确保施工过程的顺利进行。
同时还需要关注气候条件和环境因素，根据实际情况进行施工计划的调整，确保安全高效地完成安装任务。
二、变电站GIS设备的安装技术要点1. 安装顺序和方法在进行GIS设备的安装过程中，需要按照设计图纸和安装说明书的要求，严格按照安装顺序和方法进行施工。
在安装过程中，需要注意设备的布置位置和安装高度，确保设备安装的稳固和稳定。
2. 安装工艺和标准在进行GIS设备的安装过程中，需要遵循相关的工艺和标准，确保施工质量。
对设备的固定和接地要求进行认真执行，使用专用的工具和设备，保证所有的安装过程符合要求。
3. 安全技术措施在进行GIS设备的安装过程中，需要严格执行安全技术措施，确保安全施工。
要对施工现场进行安全检查，保证安装人员身体安全。
同时要对施工过程中可能产生的危险因素进行充分的分析和评估，采取相应的防范措施，确保施工过程的安全进行。
三、变电站GIS设备的调试技术要点1. 试运行前的准备工作在进行GIS设备的调试工作之前，需要对设备进行全面的检查和测试，了解设备的运行状态和参数。
同时需要对设备所连接的控制系统进行检查和测试，确保控制系统和GIS设备的配合正常。
变电站GIS设备安装与调试技术
变电站GIS设备安装与调试技术一、引言随着电力行业的不断发展，变电站的规模和技术水平不断提高，成为电力系统中不可或缺的重要组成部分。
在变电站中，GIS（Gas Insulated Switchgear）设备起着非常重要的作用，它能够有效地隔离和控制电力系统中的各个部分，保障电力传输的安全稳定。
在变电站建设和运行过程中，GIS设备的安装与调试技术显得尤为重要。
二、GIS设备安装前的准备工作1. 设备材料和工具准备：在进行GIS设备的安装前，需要对所需的设备材料和工具进行准确的清点和准备。
保证所需的设备和工具的准备充足，避免因为缺少材料导致施工延误。
2. 土建施工准备：GIS设备的安装需要进行相关的土建工程，如固定基础的浇筑和回填等，因此需要提前进行土建施工的准备工作，保证土建工程的顺利进行。
3. 安全防护准备：在进行GIS设备的安装施工过程中，需要保障工人的安全，因此需要准备相关的安全防护用具和设备，确保施工人员的安全。
1. 基础固定：先进行GIS设备的基础固定工作，确保设备的稳固安全。
这一步需要进行基础固定的测量和调整，保证设备能够牢固地固定在基础上。
2. 设备组装：将GIS设备的各个部件进行组装，包括主体设备、连接件、导电部件等，确保各个部件的安装正确牢固。
3. 电气连接：将GIS设备的电气部分进行连接，包括主接线、控制线、测量线等，确保电气连接正确无误。
4. 管道连接：进行GIS设备的管道连接工作，包括SF6气体管路、油泵管路、泄漏报警管路等，保证管路连接紧密可靠。
5. 安装调试：对已安装的GIS设备进行初步调试和检查，确保设备能够正常运行。
包括进行各个部件的运转试验、气体压力测试、绝缘电阻测试等。
四、GIS设备调试技术1. 输电线路的调试：先进行GIS设备与输电线路的连接和调试工作，确保 GIS设备与输电线路之间的连接良好、稳定，输电线路能够正常供电。
2. 分段调试：GIS设备通常由多个单元组成，需要对每个单元进行分段调试，确保每个单元的运行正常。
GIS封闭式组合电器设备安装施工方案
GIS封闭式组合电器设备安装施工方案GIS（Gas Insulated Switchgear）封闭式组合电器设备是一种高压开关设备，主要用于电力系统中的输电和配电。
它具有尺寸小、重量轻、安装灵活等优点，可以有效地保护电气设备，提高电力系统运行的安全性和稳定性。
1.施工前准备：施工前需要详细了解现场条件，包括地形、土质、周围环境等，并根据设计图纸制定详细的工作计划。
同时，为了确保安全施工，施工人员需要接受相关安全培训，并佩戴个人防护装备。
2.施工顺序：首先需要进行基础施工，包括地基开挖、基础浇筑等工作。
接下来是设备组装和安装，包括设备的运输、吊装、定位等。
最后是设备的连接和调试，包括对电缆、接地线等的连接和对GIS设备的接触件的检查和调试。
3.施工控制：在施工过程中，需要对每个施工环节进行严格的质量控制。
比如，在引线和接地线的连接过程中，需要使用专用的工具和设备，确保连接的可靠性和安全性。
同时，施工人员需要按照操作规程和施工文件进行施工，确保施工的合规性。
4.现场安全管理：在GIS设备安装施工现场，需要保持整洁有序，并设置安全警示标志和保护设施。
同时，需要对施工现场进行防火、防爆处理，并对施工人员进行定期安全教育。
5.现场监测与测试：在设备安装施工完成后，需要对设备进行监测和测试。
比如，对GIS设备的绝缘电阻、接触电阻、机械操作性能等进行检测，以确保设备的良好工作状态。
总之，GIS封闭式组合电器设备安装施工方案需要综合考虑施工条件和施工要求，通过科学的施工方法和管理措施，确保施工的安全和质量。
这样，可以提高设备的可靠性、延长设备的使用寿命，并确保电力系统的正常运行。
GIS设备安装环境条件

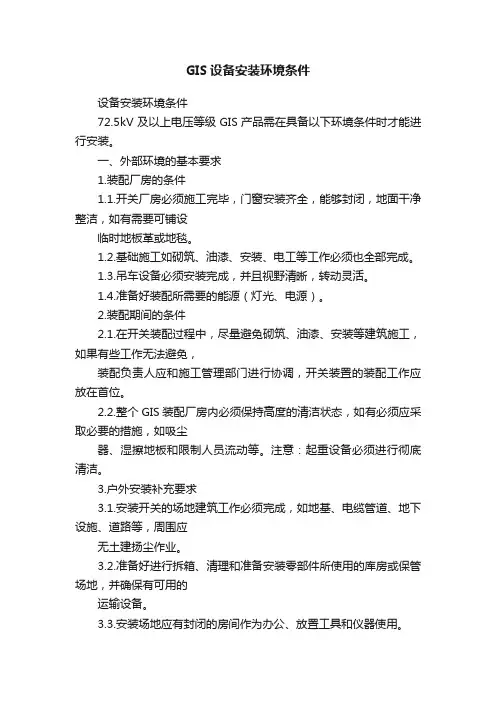

GIS设备安装环境条件设备安装环境条件72.5kV及以上电压等级GIS产品需在具备以下环境条件时才能进行安装。
一、外部环境的基本要求1.装配厂房的条件1.1.开关厂房必须施工完毕，门窗安装齐全，能够封闭，地面干净整洁，如有需要可铺设临时地板革或地毯。
1.2.基础施工如砌筑、油漆、安装、电工等工作必须也全部完成。
1.3.吊车设备必须安装完成，并且视野清晰，转动灵活。
1.4.准备好装配所需要的能源（灯光、电源）。
2.装配期间的条件2.1.在开关装配过程中，尽量避免砌筑、油漆、安装等建筑施工，如果有些工作无法避免，装配负责人应和施工管理部门进行协调，开关装置的装配工作应放在首位。
2.2.整个GIS装配厂房内必须保持高度的清洁状态，如有必须应采取必要的措施，如吸尘器、湿擦地板和限制人员流动等。
注意：起重设备必须进行彻底清洁。
3.户外安装补充要求3.1.安装开关的场地建筑工作必须完成，如地基、电缆管道、地下设施、道路等，周围应无土建扬尘作业。
3.2.准备好进行拆箱、清理和准备安装零部件所使用的库房或保管场地，并确保有可用的运输设备。
3.3.安装场地应有封闭的房间作为办公、放置工具和仪器使用。
3.4.灰尘和天气的防护3.4.1.如果有必要，特别是有风的场地，应搭起适当的防护墙。
3.4.2.为了在连接装配单元时，做好防尘防潮工作，根据开关设备在电厂的安装规则和起重设备的使用要求，做好下述的工作：－用防尘房完全封闭装配场所，或仅遮盖正在装配的部分，对连接处采取局部保护。
－要吊车出入时，需部分遮盖，即搭有部分顶棚和侧墙，便于吊车开动。
－具体使用那种方式，需要同现场安装部门商谈。
二、内部工作环境的基本要求内部工作环境指产品需打开GIS筒体盖板的情况，还包括气路连通管、密度表的安装等。
1、环境洁净度达到百万级以上，工作间内部不允许有昆虫、苍蝇、蚊子等存在。
2、环境的湿度不超80%，温度-10～40℃，风速应小于5m/s。
GIS安全设备安装安全作业指导书
GIS安全设备安装安全作业指导书前言GIS（Geographic Information System，地理信息系统）作为一种先进的信息技术和空间数据管理工具，越来越受到石油、电力、通信等领域的重视。
而GIS安全设备的正确安装和保障则是系统正常运行的基础。
为了保证安全和高效，我们需要遵循一系列规则和操作步骤，本文将以GDB安全设备为例，为安装人员提供安全操作指南。
GDB安全设备简介GDB（Gas Density Balance）是一种用于气体密度测试的设备，可广泛应用于石油、化工、电力、建筑等领域。
GDB安全设备需要在GIS系统中正确安装并将其与其他设备链接，以确保数据的准确性和安全性。
安装前准备工作在开始安装GDB安全设备之前，我们需要做好以下准备工作：1.工作人员必须具备相关安装经验和技能；2.准备好必要的安全装备，如安全带、眼镜等；3.了解GDB安全设备及其使用方法。
安装流程1.确认GDB安全设备的型号和工作要求，根据设备图纸进行布置和安装。
2.确认电源和信号线的接口，仔细查看并确认是否与配套设备的接口相匹配。
3.将信号线接头插入正确的信号线接口，并紧固插头。
4.用螺丝将GDB安全设备紧固在安装平台上，确保其稳定可靠。
5.检查电路接线是否有错漏，确保接线牢固可靠。
安全注意事项在安装GDB安全设备过程中，我们需要注意以下事项，以确保安全和顺利完成安装：1.工作人员必须穿戴完整的劳保用品，包括安全帽、安全鞋、安全带、眼镜等；2.在进行高空作业时，必须严格遵守安全操作规程；3.严禁私自修改电气设备，禁止在设备运行过程中进行电气调整；4.在工作过程中，如发现设备出现异常情况，应该立刻停止设备运行，并对问题进行排查和处理。
总结在GDB安全设备的安装过程中，我们需要遵照一系列规范和操作步骤，以确保系统正常运行和数据的准确性。
我们需要认真学习和掌握相关知识和技能，并时刻保持安全意识，确保所有工作人员的安全和设备的安全。
GIS设备安装施工方案
GIS设备安装施工方案批准：审核：拟稿：一、工程概况的GIS设备采用GIS全封闭组合电器开关设备。
主要技术参数：110kV断路器额定电流1600A，短路开断电流40kA。
主要工程量：该分部工程包括2个进线间隔、2个出线间隔、一个测保间隔以及预埋在混凝土中的基础板的安装工作，以及各项设备调试、试运转所必须的各种临时设施的安装。
二、现场施工环境要求由于尘埃导电，因而GIS在安装之前，土建应完成主体装修工作，门窗完善，通风系统投入，由于电弧的作用，SF6气体与水可产生化学反应，产生腐蚀性极强的氢氟酸，因而，安装现场必须干燥、通风三、工程内容及施工措施1、施工准备(a)技术准备GIS安装需有一定理论水平和实践经验的人员参加，参加人员应了解GIS的构造、特点、工作原理，安装之前，所有人员均认真阅读和研究厂家有关技术资料，掌握规范标准和要求。
以确保GIS的安装顺利进行。
(b)辅助设备专用工具：SF6气体充气回收机、气体检漏仪、气体水份含量测试仪、麦式真空计施工工具：线锤、钢丝绳、尼龙吊带、钢板尺、钢卷尺、水平仪等专用装配件：大功率吸尘器、逆变焊机、气割设备、手枪电钻、手拉葫芦、电烘箱2、施工方法1)基础安装基础定位：基础埋设是至关重要的，为了确保埋设正确，我们将在综合厂家资料和房屋结构的基础上，把各间隔在GIS室内的布置看成一平面坐标系，找到纵、横坐标，确定所有基础的平面位置。
其方法如下：找出纵、横中心基准点：找出任意端部间隔纵向中心，这样做的目的是有利结构偏差。
找出纵向中心线：借助于全站仪，得到该间隔B相设备的纵向中心线，然后根据图纸的所有几何尺寸，我们可以方便的得到所有间隔各相设备的纵向中心线。
找出横向中心线：借助于全站仪，得到该向间隔B相断路器的横向中心线，然后根据图纸的几何尺寸，我们就得到所有间隔的断路器横向中心线，我们即把找出的纵横向中心线看成一平面坐标系，这样我们即可找到所有基础块的平面位置。
并要求划好主母线，分支母线和每一个置于地面上的元件和控制柜的中心。
110kVGIS安装作业指导书
110kVGIS安装作业指导书一、引言本文档旨在提供110kV气体绝缘开关设备（以下简称110kVGIS）的安装作业指导。
本指导书将详细介绍110kVGIS的安装步骤、操作要点和注意事项，以确保安装过程顺利进行并符合相关标准和规范。
二、安装前准备1. 设备检查在开始安装之前，需要对110kVGIS设备进行全面检查，确保设备完好无损。
检查内容包括但不限于设备外观、电气元件、连接线路等。
2. 安装环境准备确保安装环境符合相关规范要求，包括通风良好、温度适宜、无尘、无腐蚀性气体等。
同时，确保安装场地具备足够的空间和设备支撑条件。
3. 安全措施在安装过程中，必须遵守相关安全规定，佩戴个人防护装备，确保操作人员的安全。
同时，确保设备的接地和绝缘措施得到有效实施。
三、安装步骤1. 设备定位根据设计要求和场地条件，确定110kVGIS设备的安装位置。
确保设备与周围设备和结构物的距离符合要求，并留出足够的操作和维护空间。
2. 设备安装将110kVGIS设备按照设计要求进行安装。
确保设备的水平度和垂直度满足要求，并使用合适的固定装置进行固定。
3. 连接线路根据设计要求，将设备的输入输出线路与电源和负荷进行连接。
确保连接线路的接触良好，电气连接可靠。
4. 检查和测试在完成设备安装和线路连接后，对110kVGIS设备进行全面检查和测试。
包括但不限于设备的机械性能、电气性能和保护功能等。
确保设备符合相关标准和规范要求。
四、操作要点和注意事项1. 操作要点- 在操作设备之前，必须熟悉设备的操作手册，并按照要求进行操作。
- 在操作设备时，应保持清醒和专注，严禁酒后操作或疲劳驾驶。
- 在操作设备过程中，如发现异常情况或故障，应立即停止操作，并及时报告相关人员。
2. 注意事项- 在操作设备之前，必须检查设备的接地和绝缘情况，确保操作人员的安全。
- 在操作设备时，应注意设备周围的环境，避免水、尘埃、腐蚀性气体等对设备造成损害。
- 在操作设备过程中，应定期对设备进行维护保养，确保设备的正常运行。
GIS设备安装施工方案
GIS设备安装施工方案一、项目概述地理信息系统（Geographic Information System，简称GIS）是一种进行地理空间数据采集、存储、管理、处理和分析的技术系统。
GIS设备的安装施工是GIS项目的重要环节之一，本文将针对GIS设备安装施工方案进行详细介绍。
二、施工前准备1.确定施工现场：根据GIS设备安装位置和布局要求，选择合适的施工现场，确保设备能够正常运行。
2.清理施工现场：清除施工现场的杂物和障碍物，确保施工安全和顺利进行。
3.设备验收：对待安装的GIS设备进行验收，确保设备完好无损，并做好相应的记录。
三、施工流程与规范1.施工流程：（1）确定设备的安装位置和布局方式；（2）准备安装所需的材料和工具；（3）安装地面控制点和设备支撑架；（4）用螺栓将设备固定在支撑架上；（5）正确连接设备之间的电缆和接口；（6）设备调试和测试；（7）整理施工现场，移除多余的材料和工具；（8）编制施工报告并进行验收。
2.施工规范：（1）安全施工：严格遵守施工安全规范，佩戴必要的安全防护用品，确保施工人员的人身安全。
（2）设备准确安装：根据设备安装要求，确保设备安装的位置准确，并做好支撑和固定工作。
（3）电缆管理：将各设备之间的电缆正确连接，并做好整理和管理，避免交叉和损坏。
（4）设备保护：在安装过程中，应注意保护设备的外观，避免刮擦和碰撞，确保设备的完好无损。
（5）施工报告：在施工结束后，编制施工报告，详细描述设备的安装情况和测试结果，备案保存。
四、施工中的问题及应对措施1.施工现场条件限制：有些施工现场可能存在条件限制，如空间狭小、设备安装高度限制等。
应根据实际情况，灵活调整施工方案，保证设备能够正常安装和使用。
2.技术难题：在设备安装过程中，可能会遇到一些技术难题，如设备连接失败、传输速率不稳定等。
此时，应及时与相关技术人员沟通，寻找解决办法，确保设备的正常运行。
五、施工后的验收与总结1.设备验收：在施工结束后，对已安装的设备进行验收，检查设备的安装质量和运行情况，确保达到设计要求。
GIS设备现场安装工艺和质量控制要点
GIS设备现场安装工艺和质量控制要点摘要：GIS设备作为电网的核心设备之一，其产品的性能和质量优劣直接影响到电网的安全运行水平。
基于此，文章重点就GIS设备现场安装工艺和质量控制要点展开分析。
关键词：GIS设备；安装工艺；质量控制；要点随着城市化进程的加快，电力负荷密度越来越大，变电站分布点越来越密集。
为了节约工程建设用地，减少电力设备对环境的不利影响，气体绝缘金属封闭式开关设备(GIS)已成为电力建设中开关设备的首选设备。
GIS设备的主要优点是运行安全可靠、结构紧凑、维护工作量小、耐环境性好、抗震能力强、无静电感应和电晕干扰、场地安装方便等，特别适用于城市、沿海、高原、污染严重地区。
1GIS设备的基本构成GIS设备由多个传输单元和组件组装而成。
以图1所示的GIS设备为例，GIS设备的安装部件包括:断路器、电流互感器、基地一体化运输单元(OB单元)和套管单元的隔离接地开关、母线单元、电压互感器、避雷器、二次控制柜、支架、巡逻平台、导流排、电缆桥、二次电缆、吸附剂、SF6气体和管道等。
图1 GIS典型结构图2GIS设备现场安装工艺和质量控制要点2.1基础检查及定位画线基础检查应当按照移交验收规范进行，预埋件、电缆沟槽、接地点等按照设计图纸进行核实，每一个预埋件的平面都要比相应的地基表面高3-5mm，每个预制块的大小和高低都要按照图纸上的规定进行，互相独立的邻近地基的差异，要按照图纸来确定。
根据设计图绘制设备中心线，以设备中线为参考，根据图样绘制X轴的大小，用一定间距或房屋墙体来决定开关的Y轴大小。
每一次划线的偏差均不超过1mm。
2.2 On-Base单元的安装就位On-Base型全向传输设备（OB）是由断路器，电流互感器和隔离接地开关构成的。
OB设备是整个GIS设备的最重要单位，它在进场之前必须完成土建工作，然后利用起重机把OB设备吊装到GIS设备上。
将OB设备的位置移至GIS设备的位置，可以用起重机吊装等方法，将OB设备的中央与预先绘制的接地设备中线对齐，直到3个设备全部调试完毕。
2023年GIS电器的安装程序和工艺
2023年GIS电器的安装程序和工艺GIS（气体绝缘开关设备）是一种先进的高压电器设备，主要用于电力系统的开关和保护。
随着电力系统的不断发展和现代化的需求，GIS的使用也越来越普遍。
在2023年，GIS电器的安装程序和工艺将进一步优化和改进，以适应快速发展的电力系统的需求。
1. 前期准备：在安装GIS电器之前，需要进行一系列的前期准备工作。
首先，需要绘制详细的GIS布局图，确定各个设备的位置和连接方式。
然后，需要准备好所需的设备和材料，包括GIS设备本身、电缆、支架、绝缘子等。
2. 输电线路的准备：在安装GIS电器之前，需要进行输电线路的准备工作。
首先，需要进行地面的准备和整平，确保地面的平整度和承重能力。
然后，根据GIS布局图确定电缆的走向和埋设深度。
最后，进行电缆的敷设和连接，确保电缆的安全和可靠性。
3. GIS设备的安装：在进行GIS设备的安装之前，需要进行一系列的准备工作。
首先，需要进行GIS设备的解体和检查，确保设备的完整性和可用性。
然后，根据GIS布局图确定设备的位置和连接方式。
最后，进行设备的安装和连接，确保设备的稳定和安全。
4. 绝缘子的安装：在安装GIS设备之后，需要进行绝缘子的安装。
首先，需要根据绝缘子的类型和规格选择合适的支架和安装方式。
然后，进行绝缘子的固定和连接，确保绝缘子的稳定和可靠性。
5. 接地和绝缘测试：在进行GIS电器的安装之后，需要进行接地和绝缘测试，以确保电器的安全和可靠性。
首先，进行接地装置的安装和连接，确保接地的可靠性。
然后，进行绝缘测试，检测绝缘的质量和性能。
最后，按照相关规范和标准进行接地和绝缘测试报告的编制和提交。
6. 试运行和调试：在进行GIS电器的安装之后，需要进行试运行和调试，以确保电器的正常运行和性能。
首先，进行设备的调试和参数设置，确保设备的正常运行和性能。
然后，进行设备的试运行，检测设备的运行情况和性能。
最后，根据试运行和调试结果对设备进行优化和改进。
GIS安装作业指导书
GIS安装作业指导书关键信息项：1、安装准备工作工具与设备清单施工人员资质要求安装环境要求2、 GIS 设备检查外观检查内部零部件检查出厂检验报告核对3、基础与预埋件检查基础平整度预埋件位置与尺寸4、安装步骤母线安装间隔单元安装操作机构安装密封处理5、调试与测试电气性能测试机械性能测试密封性测试6、质量验收标准各项测试指标要求外观质量要求7、安全注意事项施工人员个人防护现场安全标识设置11 安装准备工作111 工具与设备清单施工前应准备齐全的工具和设备，包括但不限于吊车、扳手、螺丝刀、力矩扳手、水平仪、绝缘测试仪、高压试验设备等，并确保其性能完好、精度满足要求。
112 施工人员资质要求参与 GIS 安装的施工人员应具备相应的电气安装资质和经验，熟悉GIS 设备的安装流程和技术要求，经过专业培训并考核合格。
113 安装环境要求安装现场应保持清洁、干燥，无灰尘、杂物等。
温度、湿度应符合GIS 设备的安装要求，一般温度在 5℃至 40℃之间，相对湿度不超过80%。
12 GIS 设备检查121 外观检查在安装前，应对 GIS 设备的外观进行仔细检查，查看外壳是否有变形、划伤、锈蚀等情况，各部件的连接是否牢固，标识是否清晰。
122 内部零部件检查打开设备包装，检查内部零部件是否齐全，有无损伤、受潮等现象。
重点检查导体、绝缘子、密封件等关键部件。
123 出厂检验报告核对认真核对 GIS 设备的出厂检验报告，确认各项性能指标符合设计要求。
13 基础与预埋件检查131 基础平整度检查基础的平整度，其水平度偏差应不超过规定值，以确保 GIS 设备安装后的稳定性。
132 预埋件位置与尺寸复核预埋件的位置和尺寸，确保与 GIS 设备的安装要求相符。
14 安装步骤141 母线安装首先进行母线的安装，安装时要保证母线的连接紧密、接触良好，并且符合相间及对地的安全距离要求。
142 间隔单元安装按照设计顺序安装间隔单元，注意各单元之间的连接和密封，确保安装精度。
GIS设备安装全过程
GIS设备安装全过程GIS（Geographic Information System，地理信息系统）设备安装是指将GIS硬件设备进行拆解、安装、调试、测试等全过程。
下面将以GIS 设备安装全过程为主题，给出一个包含以下内容的详细介绍：1.前期准备工作2.设备拆解和组装3.设备连接和布线4.调试和测试5.完成安装1.前期准备工作：在进行GIS设备的安装前，需要进行一系列的前期准备工作，包括：1）制定详细的设备安装计划和方案，包括安装位置、拆解步骤、布线方案等；2）购买或准备必要的安装工具和设备，如螺丝刀、电缆、线缆夹具等；3）确认安装位置是否满足设备安装的要求，如通风、防尘等；4）整理好设备的相关资料和说明书，以便在安装过程中查阅。
2.设备拆解和组装：根据安装计划和方案，将GIS设备拆解和组装。
1）对于新购买的设备，首先需要将设备拆除包装，并核对设备数量和配件；2）根据设备安装位置，将设备组装并安装到相应位置；3）按照设备说明书的要求，按照正确的顺序进行设备连接和固定。
3.设备连接和布线：设备连接和布线是构建GIS系统的关键步骤。
1）连接电源线和相应的设备端口，并确保电源供应稳定；2）连接数据线和相应的设备端口，如通过网线连接交换机和服务器等；3）根据布线计划，将线缆布置好，确保线缆的安全和整齐。
4.调试和测试：完成设备连接和布线后，需要进行设备的调试和测试，以确保设备正常运行。
1）仔细检查设备连接是否正确，并查看设备状态灯是否正常；2）通过软件或设备自带的操作界面，对设备进行初始化和配置；3）进行设备功能和性能的测试，如测试设备的收发信号质量、网络连接速度等；4）针对发现的问题，及时进行排查和修复。
5.完成安装：完成设备的调试和测试后，可以进行最后的安装工作。
1）清理设备安装位置的垃圾和杂物，确保设备周围的环境整洁；2）整理和归档设备的相关资料和说明书，以备日后查阅和维护；3）编写安装报告，记录设备安装的步骤、问题和解决方案，以便后续的维护工作。
GIS安装专项施工方案
GIS安装专项施工方案GIS（地理信息系统）是一种用来进行空间分析和地理数据管理的技术。
在现代的城市规划和土地管理中，GIS扮演着至关重要的角色。
在进行GIS安装时，需要按照一定的专项施工方案来进行，以确保系统的准确性和稳定性。
下面是一份GIS安装专项施工方案，供参考：一、前期准备1.确定安装GIS的位置：要确定GIS的安装位置，首先要考虑系统的规模和要求，选择一个宽敞、通风良好、安全可靠的机房作为GIS的安装位置。
2.准备所需设备：根据GIS系统的规模和要求，准备好所需的服务器、工作站、网络设备、软件等设备。
3.制定安装计划：根据实际情况和项目要求，制定详细的安装计划，包括安装步骤、安装时间、人员配备等。
二、安装步骤1.安装服务器和网络设备：首先要安装服务器和网络设备，保证网络的畅通和稳定性。
2.安装GIS软件：根据安装计划，按照软件提供的安装指南，依次安装GIS软件和相关插件。
3.配置数据库：GIS系统通常需要使用数据库来存储地理数据，配置数据库可以提高系统的运行效率和稳定性。
4.建立地理数据：根据实际需求，导入或采集地理数据，建立GIS数据库。
5.配置地图服务：根据项目要求，配置地图服务，提供在线地图浏览功能。
6.测试系统：安装完成后，进行系统测试，包括地理数据的查询、显示、分析等功能测试。
7.人员培训：安装完成后，对相关人员进行培训，使其能够熟练操作GIS系统。
8.验收与备案：完成系统测试后，进行验收，确保系统符合要求；并将相关安装文档进行备案。
三、系统维护1.定期更新：定期对GIS系统进行软件和地理数据的更新，确保系统的准确性和时效性。
2.定期维护：定期对GIS系统进行维护，检查系统运行情况，清理垃圾数据，保证系统的稳定性。
3.故障排除：在系统运行过程中，及时处理系统出现的故障，确保系统的正常运行。
4.安全备份：定期对GIS系统的数据进行安全备份，以防数据丢失或损坏。
通过以上的专项施工方案，可以有效地指导GIS系统的安装和维护工作，确保系统的正常运行和稳定性。
试论封闭式组合电器(GIS)安装的质量控制
试论封闭式组合电器（GIS）安装的质量控制封闭式组合电器（GIS）是一种新型的高压电器设备，它具有结构紧凑、占地面积小、绝缘性能优良等优点，广泛应用于输电网和变电站。
GIS设备的安装质量对其正常运行和设备寿命具有重要影响，因此对GIS设备的安装质量进行严格控制是非常必要的。
本文将会从安装前的准备工作、安装过程的控制以及安装后的验收工作三个方面对GIS设备的安装质量进行探讨，以期为GIS设备的安装提供一些有益的参考。
一、安装前的准备工作1. 选择合格的GIS设备供应商。
在进行GIS设备安装前，首先需要选择一家具有良好信誉和质量保证的GIS设备供应商，确保所购买的GIS设备符合相关国家标准和技术要求。
2. 制定详细的安装方案和施工计划。
在进行GIS设备安装前，需要制定详细的安装方案和施工计划，包括GIS设备的布置图、施工流程、安装顺序和安装标准等内容，以确保安装过程有条不紊、合理有序。
3. 调查勘察安装场地。
在进行GIS设备安装前，需要对安装场地进行调查勘察，包括地质条件、环境要求、安全防护等方面的情况，以便为安装过程提供必要的技术支持和保障。
4. 资源和物料的准备。
在进行GIS设备安装前，需要准备好必要的人力、物料和工具设备，确保施工队伍的技术素质和作业条件能够满足GIS设备安装的要求。
5. 做好安全防护和环境保护工作。
在进行GIS设备安装前，需要做好安全防护和环境保护工作，明确安全作业责任，严格遵守相关的安全规定和操作规程，确保安装过程不发生安全事故和环境污染。
二、安装过程的控制1. 严格按照安装方案和施工计划进行。
在进行GIS设备安装过程中，需要严格按照制定的安装方案和施工计划进行，确保每个施工节点和关键环节都得到严格控制和监督，及时解决安装过程中出现的各种技术问题和难点。
2. 保证GIS设备各部件的精准安装。
在进行GIS设备安装过程中，需要保证各个设备部件的精准安装，包括设备的固定、连接和接地等工作，确保每个设备部件的安装位置和安装质量符合相关技术标准和要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GIS设备安装专项安全技术措施一、工程概况：本电站GIS设备施工承担下列工程的全部设备到货验收﹑二次运输﹑保管﹑部分基础件和构件的制作﹑安装﹑调试﹑试运行﹑消缺处理直至移交给发包人的全部工作。
分项工程包括：××kV GIS全部设备和附件安装，包括GIS的组装﹑调整﹑干燥﹑抽真空﹑充气﹑GIS进出线结构与高压线路的连接﹑现地控制盘柜﹑投运前的耐压试验、其他辅助设备的安装以及支撑结构的安装等。
GIS主要设备包括：出线间隔××组、主变进线间隔××组、××kV母线设备间隔××组、三相共筒母线等。
二、编制依据《电业安全工作规程》(发电厂和变电站所电气部分) DL-408-91《水轮发电机组安装技术规范》GB8564-2002《电气装置安装工程旋转电机施工及验收规范》GB50170-2006 《电气装置安装工程电气设备交接试验标准》GB50150-91《水利水电工程施工通用安全技术规程》SL398-2007《建筑临时用电安全技术规范》JGJ46-2005《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工安全检查标准》JGJ59—99《高处作业分级》GB/T3608-2008 《中华人民共和国安全生产法》（2002）三、施工计划1、设备、材料配置计划设备、工器具配置计划四、施工工艺技术1、施工工艺流程2、主要施工工艺措施说明：2.1施工技术措施1）设备安装基础施工及检测：（1）按照GIS安装平面布置图设计尺寸要求，在设备基础板（或基础槽钢）安装处预埋插筋，预留出基础安装沟槽。
待I期砼初凝后或GIS安装前安装设备基础钢结构埋件。
经检测合格后，进行II期砼回填；（2）设备基础结构件安装之前应涂刷防锈漆，然后安装焊接牢固；（3）设备基础构件安装尺寸误差：同组间隔内所有基础垂直方向≯2mm，整体误差≯5mm，各间隔纵、横中心线误差≯5mm；（4）所有设备基础构件均应焊接牢固，并可靠与接地网连接。
2）GIS安装前准备工作：（1）包括施工场地清理、防雨防潮防风等临时设施搭建准备；（2）起重设备、吊具、工器具准备；（3）施工场地照明、施工、试验用临时电源设施准备；（4）施工人员、试验人员配置准备；（5）施工工艺措施的编制与报监理人审批程序；（6）电气试验设备、仪器仪表的准备；（7）保证现场安全的相关准备。
3）GIS设备安装前检查验收：（1）按照GIS安装平面布置图设计尺寸要求和设备基础安装图将纵、横中心线以1:1的比例划在安装的地平面上；（2）基础水平度测量：用经纬仪测量每个间隔基础上四个角位置基础水平面，做好记录。
然后计算出所要插入的垫片的厚度；（3）为不占用安装场地，按照GIS安装顺序，将设备分期分批运抵安装现场开箱检查：a）GIS在运输和装卸过程中不得倒置、倾覆、碰撞和剧烈震动；b）现场开箱检查时不得使用大锤用力敲打，要使用撬棍、手锤开箱；c）现场检查包装箱有无破损、残缺，所有设备元件、附件、备品备件及专用工器具是否齐全，有无损伤变形或锈蚀现象；铁瓷件有无裂纹；充有SF6气体或氮气的运输单元或部件，其压力值应符合产品出厂规定；出厂证件、技术资料等应齐全；d）GIS设备现场检验完毕后，应用原包装箱木板木方置于平整地面上，不能马上安装的设备、部件要妥善保管；e）充有SF6气体或氮气的运输单元或部件，应按照产品技术规定检查记录压力值。
不能马上安装和组装的设备部件不得放气或拆开封板；f）由于GIS安装和组装要求在无尘、无潮气水分、干燥的条件下进行。
因此安装前GIS室内一切墙面、地面、玻璃窗、通风孔全部施工完毕并打扫干净；g）设置专门值班人员把守，与安装无关人员一般不准进入GIS安装现场；4）GIS安装：（1）在间隔中，首先安装最右侧间隔，然后依次向左安装，最后各分支安装；（2）双母线共筒间隔安装调整：a）将母线间隔设备主母线方向对正设备基础，调整其纵、横中心对准地面放线，分别用线坠在前、后、左、右四个方向测量调整，当中心位置调整合格后，将设备与基础接触的间隔最高点用电焊点焊一点。
再调整设备单元的垂直度，方法同上；b）第一个间隔完全调整合格后将底座与基础构件四个角点焊牢固。
拆开主母线保护封板和吸附剂盖板，清理连接法兰面、母线罐体内侧、导电杆和绝缘子表面；c）清理罐体顺序：先用白布蘸无水溶剂（丙酮或乙醇）擦除法兰连接面及密封槽内油脂，再用面巾纸擦净内壁、盆式绝缘子、导电触头、法兰连接面等部位灰尘，最后用吸尘器从内到外吸出灰尘；d）从支持绝缘子上取下母线导电杆的固定螺栓，分别将三相导电杆插入导电杆触头并将取下的螺栓固定。
插入导电杆时应注意其导电杆的左右方向；e）将已清理干净的罐体连接法兰面O形密封槽内和槽外侧法兰面均匀涂抹一层密封胶，将O形密封圈装入槽中。
然后用无尘薄膜将罐体端部包扎严密；f）再按照顺序将第二个间隔设备吊装到位，此时第二个间隔应在主母线轴线方向与第一个间隔离开300～400mm，按照2）内容清理。
用千斤顶或导链小心地移动母线单元设备靠近第一个单元。
当快靠近时，将薄膜轻轻地取掉靠紧；g）在移动第二个单元设备时观察三相导电杆的另一端同时插入导电触头；h）有波纹管的单元与母线罐体连接时，连接后调整波纹管螺栓，使母线罐体连接法兰面紧固螺栓紧固力矩符合产品技术要求。
波纹管的调整范围在5mm 以内；r）在连接第二个母线单元同时，仍然调整单元设备的纵、横向中心和垂直度，使之符合要求。
再将其底座点焊；j）依次按照上述2）～8）方法进行其他母线单元设备间隔安装调整。
k）主母线单元安装完毕后，在支持导电杆两端拧紧屏蔽罩上的螺栓使导电杆紧固，用手转动导电杆，确认安装牢固正确。
最后安装导电杆两端的均压球体，封闭母线端保护封板。
注意：上述安装调整过程中应随时将取下的吸附剂盖板及时安装封闭，已清理的连接部位用薄膜包扎严密，防止潮气粉尘侵入！（3）分支母线及设备安装：a）如果间隔单元设备为分散运输时，这些设备单元在现场按照产品技术要求进行组装和安装；b）互感器单元现场安装前应经过电气试验并合格；c）互感器与间隔单元设备连接组装要按照产品出厂编号进行，并应对准其安装位置和方向；d）将与互感器单元设备连接的法兰面及罐体内部按照（4）2）之b）、c）、e）项进行清理、包扎；e）互感器内部和法兰面的清理和密封工艺按（4）2）之b）、c）、e）项进行，然后将其挂上尼龙吊带，水平轻轻吊起，靠近连接法兰面，对准方向，对称穿入螺栓并紧固；f）将清理干净的三相导电杆分别通过互感器空腔插入触头；g）用千斤顶将已连接固定的互感器另一端顶住，摘下吊带，吊装其他单元设备。
（4）其余的GIS单元设备安装和组装工艺同上。
安装顺序如图所示：5）GIS附件安装：GIS 各间隔单元设备安装结束后，按照设备产品出厂要求将附件安装完毕。
2.2GIS 抽真空及SF6气体充注1）抽真空（1）GIS 设备自封闭接头以及SF6密度计随设备安装到货，现场直接进行抽真空。
GIS 设备分成几个独立的气室，根据GIS 气隔室顺序逐个抽真空；（2）抽真空之前，更换或安装全部吸附剂；（3）真空度按照产品技术要求，达到要求后静止保持24h ，观察其真空度的变化。
2）SF6气体充注（1）当真空度符合产品技术要求且无变化时，即可进行SF6气体充注； （2）SF6气体额定充注压力（20°C 时）：断路器气室为0.5MPa ；其它气室为0.4MPa ；（3）当气室内已充有SF6气体且含水量检验合格时，可直接进行补充充气； （4）SF6气体含水量检测及标准：新SF6气体中的含水量标准应不大于15ppm （重量比，相当于体积比为120ppm ）；设备内的SF6气体中的含水量：断路器室应小于150ppm （V/V ）；其它气室应小于500ppm （V/V ）；（5）设备内SF6气体中的含水量应在气体充入48h 后测量。
543122.3设备调整和试验1）操作机构调整（1）断路器弹簧操作机构调整a）在额定电压下进行弹簧储能—合闸—分闸操作调整试验，检查其分、合闸时间应符合产品技术条件；b）分、合闸闭锁装置、防跳跃装置动作应灵活可靠，复位应准确而迅速；c）SF6压力闭锁装置应满足产品技术要求；d）弹簧机构缓冲器的行程应符合产品技术要求；e）SF6压力闭锁装置工作性能应满足要求。
（2）隔离开关操作机构调整a）按照产品技术条件调整隔离开关手动操作机构，使隔离开关拐臂在上、下止点范围内操作可靠、灵活，电动操作时应符合产品技术要求b）按照上述要求调整故障接地开关；c）隔离开关的闭锁装置应动作可靠且符合GIS产品工作程序。
2）电气试验项目：（1）GIS全部安装后，必须经过严格的检查与调试，确认安装正确、可靠后，才能投入运行。
（2）检验项目a）主回路绝缘试验；b）辅助回路绝缘试验；c）主回路电阻测量；d）气体密封性试验；e）SF6气体微水分析；f）GIS控制系统检查：●装配符合设备制造人的图样和说明书；●所有管接头的密封、螺栓以及接线的紧固情况；●接线和图纸相符；●电气的和其它的联锁应试验5次，以检验其正确功能；●控制、测量、保护和调节设备（包括加热和照明设备在内）的正确功能；g ）断路器检查：●按设备制造人图纸和技术说明书进行装配检查； ●断路器及其控制装置的密封度检查； ●电路布线、信号、报警装置检查； ●SF6品质、含水量、充入压力试验； ●主回路绝缘试验；●辅助回路和控制回路的绝缘试验； ●主回路电阻测量；●分合闸时间及同期时间测量。
（3）检验方法及判断标准a ）外观检查：外观检查的主要内容有装配状况、零件紧固、接地端子连板、自闭阀和气体密度计、台架结构等有无损坏；b ）接线检查：检查从控制屏到断路器、隔离开关、接地开关和故障接地开关等元件操作机构接线，检查从控制屏到电流互感器（CT ）和电压互感器（PT ）等元件端子箱的接线；判断标准：必须符合承认图；c ）绝缘电阻测定：使用2500V 兆欧表测量主回路（母线、断路器、隔离开关、接地开关等）对地、以及控制回路对地的绝缘电阻值。
判断标准：主回路1000M Ω以上；控制回路2M Ω以上；d ）机械操作试验：按照（1）操作机构调整执行，判断标准：必须操动正常；e ）主回路电阻测量：路及方法相同。
●关、断路器和接地开关；●●加入20～100A ●比较现场测量值与工厂测量值；判断标准：现场测量值应不超过工厂试验测量值的20%；f）SF6气体泄漏试验：在现场用塑料薄膜将罐体连接法兰面部位包封起来，罐体内充入额定压力的SF6气体搁置4h以上，用SF6检漏仪测量包封区内的SF6含量，检漏仪测量单位为ppm（V/V）。
