消失模铸造真空系统说明书
消失模设备操作规程
消失模设备操作规程一、设备主要工艺参数消失模设备主要由振实系统、负压系统和砂处理系统组成，其主要工艺参数为：1、产能：2000T/年2、砂处理量：≥15t/h3、粉尘含量：≤0.2%（GB16297-1996）4、型砂回收率：≥95%5、型砂温度：≤50℃二、生产前的检查1、操作人员必须认真了解消失模铸造设备的结构、性能。
2、检查砂箱气密性。
3、检查成组的振动电机是否处于同时工作状态。
（振实台上成组的电机和筛分输送机上成组的电机是否同时正常工作。
）4、检查设备上各气缸是否工作正常，有无漏气现象。
5、检查各气管连接是否严密，有无漏气现象。
6、检查各个部位的仪表和显示是否正常。
（压力表、负压表和数显调控表是否正常。
）7、检查各设备中水位是否处于正常值。
（负压系统、除尘器和冷却水池中水位是否正常。
）8、检查各运转部位是否润滑良好，有无硬磨现象。
9、检查各运输部位连接是否正常，有无松弛现象。
（链式提升机、带式提升机和皮带输送机连接是否正常。
）10、检查链式提升机和带式提升机的凹槽内是否有积水，如有积水应将积水抽干再运行设备。
11、检查除尘器和二次筛分机内灰尘是否堆积，如有堆积应及时清理掉。
三、操作设备必须使用的工器具及必须穿戴的劳动保护品1、劳保穿戴要求消失模设备作业前必须按要求穿戴好安全帽、工作服，在进行埋砂作业及砂箱倾翻时必须戴防尘眼镜。
2、工器具准备要求消失模设备作业前，需准备工件埋箱所需要的硅胶粘结装置、耐火胶泥、塑料薄膜等材料，以保证作业效率。
四、启动及停止设备的操作程序和注意事项1、振实台操作流程1.1、开启除尘器和雨淋加砂器下方的除尘阀，关闭其余所有除尘阀。
1.2、合上振实台电源。
1.3、将砂箱放在振实台上，按下“夹紧启动”按钮，把砂箱固定在震实台上。
1.4、按“前进”和“后退”按钮控制振实台前后移动。
1.5、把砂箱移到雨淋加砂器正下方，按“加砂启动”按钮向砂箱加入一定量的底砂。
1.6、将型砂振实。
消失模铸造模具指导手册

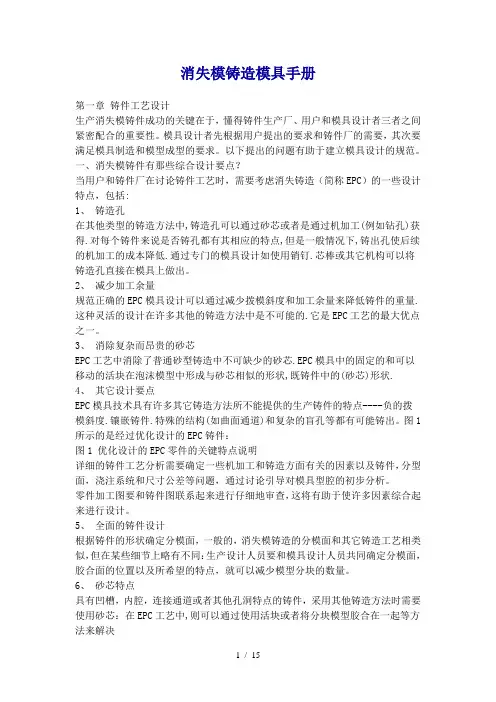

消失模铸造模具手册第一章铸件工艺设计生产消失模铸件成功的关键在于，懂得铸件生产厂、用户和模具设计者三者之间紧密配合的重要性。
模具设计者先根据用户提出的要求和铸件厂的需要，其次要满足模具制造和模型成型的要求。
以下提出的问题有助于建立模具设计的规范。
一、消失模铸件有那些综合设计要点？当用户和铸件厂在讨论铸件工艺时，需要考虑消失铸造（简称EPC）的一些设计特点，包括:1、铸造孔在其他类型的铸造方法中,铸造孔可以通过砂芯或者是通过机加工(例如钻孔)获得.对每个铸件来说是否铸孔都有其相应的特点,但是一般情况下,铸出孔使后续的机加工的成本降低.通过专门的模具设计如使用销钉.芯棒或其它机构可以将铸造孔直接在模具上做出。
2、减少加工余量规范正确的EPC模具设计可以通过减少拨模斜度和加工余量来降低铸件的重量.这种灵活的设计在许多其他的铸造方法中是不可能的.它是EPC工艺的最大优点之一。
3、消除复杂而昂贵的砂芯EPC工艺中消除了普通砂型铸造中不可缺少的砂芯.EPC模具中的固定的和可以移动的活块在泡沫模型中形成与砂芯相似的形状,既铸件中的(砂芯)形状.4、其它设计要点EPC模具技术具有许多其它铸造方法所不能提供的生产铸件的特点----负的拨模斜度.镶嵌铸件.特殊的结构(如曲面通道)和复杂的盲孔等都有可能铸出。
图1所示的是经过优化设计的EPC铸件：图1 优化设计的EPC零件的关键特点说明详细的铸件工艺分析需要确定一些机加工和铸造方面有关的因素以及铸件，分型面，浇注系统和尺寸公差等问题，通过讨论引导对模具型腔的初步分析。
零件加工图要和铸件图联系起来进行仔细地审查，这将有助于使许多因素综合起来进行设计。
5、全面的铸件设计根据铸件的形状确定分模面，一般的，消失模铸造的分模面和其它铸造工艺相类似，但在某些细节上略有不同：生产设计人员要和模具设计人员共同确定分模面，胶合面的位置以及所希望的特点，就可以减少模型分块的数量。
6、砂芯特点具有凹槽，内腔，连接通道或者其他孔洞特点的铸件，采用其他铸造方法时需要使用砂芯：在EPC工艺中,则可以通过使用活块或者将分块模型胶合在一起等方法来解决7、机加工特点例如钻孔,减少加工量,埋头钻孔,锪孔及其它加工的目标都可以铸出,但铸件的方位将对模具中使用的活块设计有很大的影响。
消失模铸造浇注系统设计说明
消失模铸造浇注系统设计浇注系统和浇注是获得高质量铸件的重要工序，浇注系统很关键，要经过反复试验，浇注系统可以用泡沫塑料板材来制造，但浇注系统最好是发泡成型，如果可能与模型成为一体，只有这样才能减少飞边，因为薄而复杂的浇注系统在操作过程中很容易损坏，所以使浇注系统简化很重要。
浇注系统和浇注操作的目的是减少浇注时产生紊流的倾向，减轻金属液的氧化，防止产生冷隔、皱皮等缺陷，应用成功的浇口设计有很多类型，如顶注、底注、雨淋式浇注，压边浇口、牛浇口等。
金属液的充型速度必频与模型热解的速度一样，浇注速度慢或出现断流的现象，都会引起严重的塌箱，金属液量一定要充分，以保持一定的金属静压头防止金属液前沿与熔融模型之间的空隙处发生他乡。
铁或铝和氧的亲和性、铁或铝的吸气性以与模型结构对控制浇注的成功至关重要。
浇注时泡沫塑料模型要发生一些列的变化，包括熔融、解聚、热解、聚合物裂解等，模型的热解产物会引起很多铸造缺陷，如铝合金中的气孔、缩松，铸件中的碳缺陷，以与铸钢件中的增碳等。
金属液充型过程中，模型在约75℃时开场软化，164℃时溶熔，316℃时开场解聚，在580℃时开场分解，设计浇注系统和浇注过程中，要防止气体、干砂、模型的热解残留物卷入金属液中，减少模型热解残留物取决于浇注系统的设计、浇注速度、模型的几何形状〔尤其是模型的外表和体积之比〕、涂料、砂箱的排气、真空的使用、模型的密度与种类等。
浇注系统的主要作用是用金属液充填型腔，同时必须不对铸型和金属两者产生部可承受的损坏，浇注系统能够在型建立温度梯度、提供补给金属，以促进健全的铸件，浇注过程中，浇注系统的金属流不仅要支撑铸型，还要通过浇注系统排除模型的热解产物，在涂料和干砂的充填、紧实的过程中，浇注系统还可用以支撑和搬运，浇注系统还要有一定的强度，便于操作并使模型某些部位可能加固，防止变形。
浇注出铸件后，必须去掉浇注系统。
浇注系统应该与铸件部重要的部位相连并且面积应尽量减小，一般情况下，面积越小，可增加浇注系统装配模型数量。
消失模铸造真空系统说明书
真空负压系统（消失模、“V”法通用）使用说明书目录一、前言二、真空负压系统的组成三、真空负压系统的电控四、设备的安装五、真空负压系统的使用与维护真空负压系统使用说明书一、前言真空负压系统（真空稳压系统）是消失模铸造工艺与“V”法真空铸造工艺的主要设备。
它的作用是为负压砂箱（“V”同时含模板真空箱）制造稳定的负压场，使干砂在大气压力作用下定型。
即铸型在某一特定的真空度下达到该铸造工艺所要求的紧实度，同时将消失模铸造中泡沫模型气化过程中产生的气体及尘粒等异物吸走，（“V”法同理）保证浇注顺利有序的进行。
对于“V”法铸造而言，真空负压系统是真空密封物理造型工艺的主机设备，从模板覆膜开始直到浇注后冷却开箱时止，均处于负压状态下，所以真空负压系统的流量、规格比消失模铸造工艺大得多,并显得更为主要。
本文主要介绍消失模铸造工艺与“V”法铸造工艺的真空负压系统的组成、安装、使用与维护等各项注意事项，用户可以以此为依据，结合本厂（公司）的现场情况编制真空负压系统的操作保养手则指导生产。
二、真空负压系统的组成：见图1、图2真空负压系统的组成：含水环式真空泵、除尘过滤器、稳压罐、止回阀（单向阀）、气水分离器、水箱、真空分配器（真空对接机）、真空胶管及连接管路等。
砂箱自动循环生产线时含有气动（自动）真空对接机、气动球阀等。
消失模真空系统示意图图 1"V"法真空系统示意图图列:水管路2.1、真空负压系统的型号、规格及技术参数：表 1注：根据消失模或“V”法生产线的需要，可以组合成多种规格（按抽气量划分）的真空负压系统。
2.2、真空负压系统的组成说明2.2.1真空泵：真空泵有湿式和干式两种。
湿式真空泵是利用水来密封的，又称为水环式真空泵。
采用水环式真空泵需供给一定的水来保证其工作，本系统的湿式真空泵一般装在地面上供浇注、覆膜、造型用，而干式真空泵多装在行车上供“V”法铸型的转运用。
消失模和“V”法所需要的真空度根据铸件不同，砂箱不同而不同。
铸造工序消失模设备操作规程
铸造工序消失模设备操作规程11.1、消失模铸造设备消失模铸造设备分为振实系统设备、负压系统设备和砂处理系统设备。
11.2、生产前的检查11.2.1、操作人员必须认真了解消失模铸造设备的结构、性能。
11.2.2、检查砂箱气密性。
11.2.3、检查成组的振动电机是否处于同时工作状态。
（振实台上成组的电机和筛分输送机上成组的电机是否同时正常工作。
）11.2.4、检查设备上各气缸是否工作正常，有无漏气现象。
11.2.5、检查各气管连接是否严密，有无漏气现象。
11.2.6、检查各个部位的仪表和显示是否正常。
（压力表、负压表和数显调控表是否正常。
）11.2.7、检查各设备中水位是否处于正常值。
（负压系统、除尘器和冷却水池中水位是否正常。
）11.2.8、检查各运转部位是否润滑良好，有无硬磨现象。
11.2.9、检查各运输部位连接是否正常，有无松弛现象。
（链式提升机、带式提升机和皮带输送机连接是否正常。
）11.2.10、检查链式提升机和带式提升机的凹槽内是否有积水，如有积水应将积水抽干再运行设备。
11.2.11、检查除尘器和二次筛分机内灰尘是否堆积，如有堆积应及时清理掉。
11.3、设备操作流程11.3.1、振实台操作流程11.3.1.1、开启除尘器和雨淋加砂器下方的除尘阀，关闭其余所有除尘阀。
11.3.1.2、合上振实台电源。
11.3.1.3、将砂箱放在振实台上，按下“夹紧启动”按钮，把砂箱固定在震实台上。
11.3.1.4、按“前进”和“后退”按钮控制振实台前后移动。
11.3.1.5、把砂箱移到雨淋加砂器正下方，按“加砂启动”按钮向砂箱加入一定量的底砂。
11.3.1.6、将型砂振实。
①、工频运行：将“X向工频/变频”和“Y向工频/变频”开关调到工频振动方式，按“X向启动”、“Y向启动”和“Z 向启动”按钮分别启动X向振动、Y向振动和Z向振动。
根据工件结构选择振动方向。
按“X向停止”、“Y向停止”和“Z向停止”按钮振动停止。
消失模铸造车间真空系统的设计布置实例及注意要点
Ｆ ｏ ｕ ｎ ｄ ￣Ｄ ｅ ｓ ｉ ｇ ｎ 车间设计

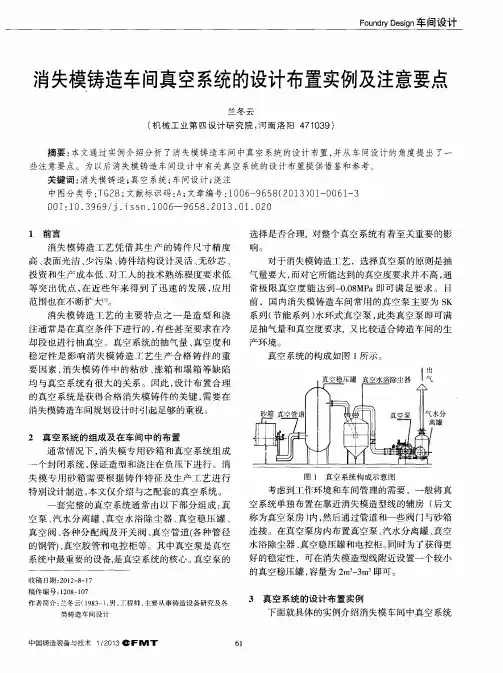

消失模铸造车间真空系统的设计布置实例及注意要点
兰 冬 云
（ 机 械工 业第 四设计研 究 院 ， 河南洛阳 ４ ７ １ ０ ３ ９）
摘要 ： 本 文通过 实 例介 绍分 析 了消 失模铸 造 车 间 中真 空 系统 的设计 布置 ， 并从 车 间设 计 的角度提 出 了一 些注 意 要点 。为 以后 消失模 铸造 车 间设 计 中有关 真 空系统 的设 计布 置提 供借 鉴和 参考 。
真空 。
（ １ ） 真 空泵 的选 型
尘器 ，主要作用一是将泡沫塑料模型分解气化产生 的热混合气体和烟尘进行水洗过滤 ；二是将热混合 气体降温 ， 减少真空泵负载 ； 三是可把系统抽过来的
粉尘及 砂 子过滤 掉 。 从而保 护 了真空 泵 ， 延 长 了真 空 泵 的寿命 。 （ ３ ） 真 空 系统平 面布置 图 根据 上述 主要设 备选 型 和本 例 中消失 模铸 造 车
一
类 铸 造车 间 设 计
装备 与技术 １ ／ ２ ０ １ ３ Ｆｌ Ⅵ１ ｒ
６ １
车间设计 Ｆ ｏ ｕ ｎ ｄ ￣Ｄ ｅ ｓ ｉ ｇ ｎ
的设计 布置 。
某 消 失模 铸 造 车 间年 生 产 纲领 为 １ ５ ０ ０ ０ ｔ ， 配 置
一
考虑到工作环境和车间管理的需要 ，一般将真
空系 统单 独 布置 在靠近 消失 模造 型线 的辅房 （ 后 文 称 为 真空 泵房 ） 内， 然后 通过 管道 和一 些 阀 门与砂 箱 连接 。在 真空 泵房 内布 置真 空泵 、 汽水 分 离 罐 、 真 空 水 浴 除尘 器 、 真空 稳压罐 和 电控柜 。 同时为 了获得 更 好 的稳定性 ，可在 消失 模造 型线 附近 设置 一 个较 小 的真 空稳 压罐 ， 容 量为 ２ ｍ３ － ３ ｍ 即可 。
阀 体(消失模)
阀体（消失模）阀体类铸件是铸造生产中具有代表性的典型件，虽然尺寸规格有很多种，但其结构形式基本相似，现仅将Φ80阀体采用消失模铸造工艺介绍说明如下。
（1）铸件情况Φ80阀体是城市居民供水系统中的部件之一，铸件材质为HT200，零件的形状和尺寸见图XSMT—28。
采用消失模铸造生产，可一次成型，无分型面并省去制芯工序，同时尺寸精度和生产效率也得以提高。
图XSMT—28 Φ80阀体零件图（2）工艺性设计及浇注系统设计铸件的工艺性设计按铸铁件常规工艺设计考虑，收缩率为10 ‰；加工余量按不同位置分别选取为4～8mm；铸件的浇注位置应考虑阀体内腔填砂容易，具体见图XSMT—29。
按表XSMB—9及消失模浇注系统设计的基本原则确定为开放式。
考虑到生产现场的砂箱尺寸规格和数量，采用两件组合浇注，在此基础上进行浇注系统的设计。
每个铸件设置两道内浇口，尺寸为25×10mm，ΣF内 = 1000mm2，共用直浇口尺寸为Φ= 30mm，F直 = 706mm2，ΣF内：F直≈ 1.42 ：1。
浇注系统的布置及铸件组箱见图XSMT—29。
图XSMT—29 阀体铸造工艺示意图（3）施涂料、造型和抽真空涂料选用表XSMB—15铸铁件Ⅱ号并以喷涂方式施涂。
按图XSMT—29中组合后的最大轮廓尺寸520×200×370mm，在保证周围吃砂量不低于80mm的情况下选用适宜的砂箱（消失模铸造专用砂箱）。
固定好组合模样后逐层填入石英砂（每层填砂量控制在100～120mm范围），特别是阀体内腔转角处可适当用手工辅助紧实。
完成造型后即可抽真空，真空度为0.04～0.05Mpa左右即可。
（4）浇注浇注温度定为1450℃，浇注时间为14秒。
浇注12秒后即可掀去塑料薄膜，随即断开真空泵，1小时后翻箱落砂。
《消失模铸造生产实用手册》
《消失模铸造生产实用手册》
《消失模铸造生产实用手册》是一本集理论和实践于一体的综合性教材，详细介绍了消失模铸造的工艺流程、材料选用、设备调试、操作技术以及质量控制等方面的知识。
本文将从以下几个方面对该手册进行详细介绍。
一、手册结构
《消失模铸造生产实用手册》共分为十二章，每章以图文并茂的方式详细介绍了有关知识点。
其中包括了消失模铸造的基本原理、模具设计、模型制作、熔炼与浇注、热处理、机械加工等重要环节。
手册还配有颜色插图、图表、实际应用案例等，便于读者理解和记忆。
二、手册特点
《消失模铸造生产实用手册》是一本面向实际生产的专业手册，不仅涵盖了消失模铸造的基础理论和知识，更重要的是介绍了实践中常见的问题及其解决方法，是一本典型的“问题导向”的专业教材。
手册中每个知识点都紧密结合实际生产，力求做到理论联系实际，便于工程技术人员学习参考。
三、手册应用
《消失模铸造生产实用手册》不仅适用于初学者，也适用于从事消失模铸造生产的工程技术人员，在其日常工作中，可以使用手册作为参考资料，解决实际生产中的问题。
手册还可作为技术培训的教材，帮助企业培养专业技术人才。
四、手册贡献
手册的出版对于推动我国消失模铸造技术的发展具有积极作用，不仅可以加深对该领域的理解，更重要的是可以指导企业进行科学的生产管理，提高生产效率和产品质量，在一定程度上可以提升我国制造业的整体竞争力。
总之，《消失模铸造生产实用手册》是一本非常实用的专业手册，
内容详实，实用性强，适合从事消失模铸造生产的工程技术人员、学生以及企业进行学习和参考。
第2章消失模铸造
消失模铸造
• 定义：消失模铸造（Lost Foam
Casting）又称气化模铸造（Evaporative Pattern Casting）或实型铸造（Full Mold Casting）。它是采用泡沫塑料模样代替普 通模样紧实造型，造好铸型后不取出模样 、直接浇入金属液，在高温金属液的作用 下，模样受热气化、燃烧而消失，金属液 取代原来泡沫塑料模样占据的空间位置， 冷却凝固后即获得所需的铸件。
• 1968年，德国人E.KRYZMOWSKI在砂箱内抽成负 压进行浇注,取得了专利，即现在的消失模铸造。 • 1982年美国首先公开了世界上第一条生产复杂铝铸 件的消失模铸造生产线。至此，消失模铸造作为一 种全新的铸造工艺方法被应用于生产。 • 1990年美国通用汽车公司在Saturu建立了一个年产 5.5万吨的新铸造厂，其中有三条全自动的消失模铸 造生产线，生产铝合金四缸缸体、缸盖和珠光体球 铁曲轴及两种型号的差速器壳体。
图4
美国Intermet Foundry公司消失模铸造产品
图5
欧美一些消失模铸造企业的黑色合金铸件
九、消失模铸造工艺
• 分类： 1. 根据铸型材料分： ①自硬砂消失模铸造 ②无粘结剂干砂消失模铸造 2. 根据浇注条件分： ①普通消失模铸造 ②负压消失模铸造
消失模铸造的工艺过程示意图
图7-15 消失模铸造工艺示意图 1-干砂或旧砂；2-密封塑料薄膜；3，14-干砂或自硬砂；4-冒口；5-模样；6-抽气室； 7-抽气管；8-浇口杯；9-直浇道；10-横浇道；11-有底砂箱；12-金属丝网 13-多孔隔板
消失模铸造与其他铸造方法的主要区别在于 它所特有的白区与黑区部分。白区指制模工部和模 型组合及涂料烘干工部；黑区指造型浇注工部。 白模制作的工艺流程
消失模设备安全技术操作规程
消失模铸造真空负压系统安全技术操作规程一、一般规定第1条操作工必须熟悉真空负压系统的性能及构造原理，并遵守本规程，经过培训合格后，方能上岗操作。
第2条必须遵守安全用电的有关规定。
第3条必须按照要求正确佩戴劳动保护用品。
第4条操作工能够独立进行简单的设备故障排除及设备的维护保养。
二、操作前的准备工作第5条检查电气控制部分是否完好，连接管道、连接管道法兰是否完好、各部分气阀、水阀，仪表是否处于正常位置。
第6条检查气水分离罐、除尘罐水位保持正常运转所需状态。
第7条检查真空泵部分是否完好，确保无隐患，能正常运转。
第8条检查真空负压机组全套系统完好、各类防护完好，现场无安全隐患后，准备开机。
三、操作及注意事项第9条操作人员要严格按照真空负压系统的操作程序进行操作。
第10条按下真空泵电源启动按钮启动真空泵，电源延时完毕正常运转后，打开真空泵进水阀门。
第11条检查真空负压机组全套系统运转是否正常，发现隐患及时停机进行排除，如无能力排除，要向值班人员汇报。
第12条机组运转正常后，浇注前10分钟连接砂箱与分配器之间的钢丝软管，并根据浇注要求，调节分配器上的压力调节阀调节合适的压力进行浇注。
第13条浇注后根据铸件保压时间要求进行保压。
保压后，打开分配器进气阀对真空负压系统进行放空，然后关闭真空泵进水阀，2分钟后关闭真空泵电源。
第14条机组运转期间，要进行巡查，发现隐患及时停机，严禁设备带病运行。
第15条分配器进气阀门处于打开状态时，禁止用手或其他物体在阀门进气口处试压，并防止一些细小物体被吸进。
第16条机组使用期间，要及时向气水分离罐、除尘罐补充水，确保水位保持正常运转所需状态，并经常清理负压罐内的泥浆。
第17条要严格按照真空泵的维护保养要求抓好设备的维护保养工作。
第18条电气部分出现故障时，应由专业电工进行维修。
四、收尾工作第19条设备停用后，要关闭总电源开关。
第20条工作结束后，认真做填写设备运行记录，并严格按照真空泵的维护保养要求抓好设备的维护保养工作。
消失模铸造作业指导书.(DOC)
XXXX公司消失模铸造作业指导书2022-04-271. 白模制造作业指导书铸技—001 白模制造作业包括：制模材料，切割操作，粘结，涂料及干燥。
1.1制模材料1．铸造用泡沫塑料不同于包装及建筑材料，应密度小、发气量小、热解残留物小、含碳量小、颗粒小、刚性好、加工性能好、无夹杂物。
比重在18—22㎏/立方米范围。
常规件用小密度摸样，要求较高的铸件采用高密度。
2．EPS板制模前应经过干燥处理。
3．模样粘结用胶应无毒，不能腐蚀、溶化模样材料，快干性能好，并来得及操作，粘结强度好，粘结牢固。
4．胶易于气化、分解、发气量小、残渣少、干燥后不脆，有一定的柔韧性。
常用的冷胶为WPH—1胶。
5．制模样板必须符合工艺规定，尺寸、形、位精确，牢固可靠。
模板材料要有一定的耐磨、耐热性能。
样板必须方便、有利于制模操作。
6．样板需经检验后才能使用。
反复使用的样板在每一次使用前均需经过质检。
1.2 切割操作1．无论是使用切割平台还是手工切割操作，均应根据所切材料大小、薄厚、选择合适的切割丝，调定好合适的切割温度，检查样板、标尺无误后，相关人员密切配合才能进行。
2．EPS板开坯时，首先要找好平面，作出基准平面，找出直角，按制作需要，画出中心线，认真对正样板与坯料各位置线，并将样板用钉固定，确认无误，才能切割。
3．切割丝切割时，必须紧贴样板，平行，均速动作。
温度过高、过低、运作过快、过慢、都会对质量造成不利的影响。
4．为实现正确的操作，保证切割面平整、一致。
切割时对主要点位要进行应答操作，切割过程不能沉默进行。
1.3 粘结1．模样粘结应少用胶，粘结时双面抹胶，待胶面稍干，不粘手时，再进行粘合操作。
并注意压紧，挤出多于的胶液。
2．粘结处可以插钉固定，但一定少用。
特殊材质铸件，不可插钉。
3．粘结处不能有缝隙存在，缝隙无法消除时，必须用纸认真封闭，以免形成铸造缺陷。
4．模样工作面必须光洁，形状、尺寸、位置精确。
不平处需用细砂布打磨平整，有缺陷必须认真妥善处理。
消失模铸造真空系统说明书
真空负压系统（消失模、“V”法通用）使用说明书目录一、前言二、真空负压系统的组成三、真空负压系统的电控四、设备的安装五、真空负压系统的使用与维护真空负压系统使用说明书一、前言真空负压系统（真空稳压系统）是消失模铸造工艺与“V”法真空铸造工艺的主要设备。
它的作用是为负压砂箱（“V”同时含模板真空箱）制造稳定的负压场，使干砂在大气压力作用下定型。
即铸型在某一特定的真空度下达到该铸造工艺所要求的紧实度，同时将消失模铸造中泡沫模型气化过程中产生的气体及尘粒等异物吸走，（“V”法同理）保证浇注顺利有序的进行。
对于“V”法铸造而言，真空负压系统是真空密封物理造型工艺的主机设备，从模板覆膜开始直到浇注后冷却开箱时止，均处于负压状态下，所以真空负压系统的流量、规格比消失模铸造工艺大得多,并显得更为主要。
本文主要介绍消失模铸造工艺与“V”法铸造工艺的真空负压系统的组成、安装、使用与维护等各项注意事项，用户可以以此为依据，结合本厂（公司）的现场情况编制真空负压系统的操作保养手则指导生产。
二、真空负压系统的组成：见图1、图2真空负压系统的组成：含水环式真空泵、除尘过滤器、稳压罐、止回阀（单向阀）、气水分离器、水箱、真空分配器（真空对接机）、真空胶管及连接管路等。
砂箱自动循环生产线时含有气动（自动）真空对接机、气动球阀等。
消失模真空系统示意图图 1"V"法真空系统示意图图列:水管路2.1、真空负压系统的型号、规格及技术参数：表 1注：根据消失模或“V”法生产线的需要，可以组合成多种规格（按抽气量划分）的真空负压系统。
2.2、真空负压系统的组成说明2.2.1真空泵：真空泵有湿式和干式两种。
湿式真空泵是利用水来密封的，又称为水环式真空泵。
采用水环式真空泵需供给一定的水来保证其工作，本系统的湿式真空泵一般装在地面上供浇注、覆膜、造型用，而干式真空泵多装在行车上供“V”法铸型的转运用。
消失模和“V”法所需要的真空度根据铸件不同，砂箱不同而不同。
消失模铸造负压系统使用及安全规程
消失模铸造负压系统使用及安全规程一、使用1、开机①、检查电机、泵体及各部位的紧固螺栓；②、真空泵两端轴承油杯下旋1圈；③、关闭所有阀门；④、按下真空杯启动按钮，达到正常转速后打开进水阀门，并确认真空度达到应有数据。
2、抽真空①、将真空管道与砂箱严密接触，按铸件要求调整浇注时真空度；②、及时关闭阀门，防止杂物及砂子进入真空管道；③、经常清理真空过滤器，清楚杂质。
3、关机①、关闭进水阀门，将泵内的水全部排出；②、打开负压解除蝶阀门，解除负压；③、按下停止按钮，切断电源（关闭空气开关）。
二、维护1、定期检查电器设备的线路、接头，保证无松动、无断裂。
2、定期检查电机、真空泵轴承的运行质量，及时加油润滑，防止缺油损坏，轴承老化及时更换。
3、检修真空泵时防止螺栓及杂物进入真空泵的进气管道和排气管道。
4、水环真空泵在消失模铸造使用中应使用符合标准的软化水，否则要根据使用结垢情况进行定期除垢。
5、气温低于0℃时，应将真空泵及气水分离器负压罐内的水全部放掉，防止冻裂泵体、阀门及管道。
三、故障、原因及排除1、不能启动或启动困难①、检查三相电源、电压及熔断器和线路接头确认无故障，如有故障排除或更换；②、检查交流接触器及惹继电器及时间继电器，确认无故障，如有故障排除或更换；③、空转电机和泵体检查轴承是否卡死，或泵体内进异物，有问题更换轴承或拆开排除异物；④、泵体内是否注满水，若是须先将水放干净；⑤、气温0℃以下时，是否有残余水分结冰，将叶轮与泵体连为一体，若是用热水化开排除。
2、真空度明显下降①、检查各连接口是否松动，若松动进行紧固；②、检查各阀门是否关闭严密，若不严密进行修理或更换；③、检查管道与罐体是否损坏或堵塞，若是应进行修理或清理；④、以上皆无故障由专业人员，检查叶轮与泵体间隙，及其他泵体本身问题进行排除。
四、安全1、遵守用电安全制度，正确安全的使用电器设备，非专业人员不得乱开、乱拆，以免造成不应有的事故；2、真空泵运转期间，禁止接近电机和泵体，防止事故发生。
消失模铸造作业指导书
XXXX公司消失模铸造作业指导书2022-04-251. 白模制造作业指导书铸技—001 白模制造作业包括：制模材料，切割操作，粘结，涂料及干燥。
1.1制模材料1．铸造用泡沫塑料不同于包装及建筑材料，应密度小、发气量小、热解残留物小、含碳量小、颗粒小、刚性好、加工性能好、无夹杂物。
比重在18—22㎏/立方米范围。
常规件用小密度摸样，要求较高的铸件采用高密度。
2．EPS板制模前应经过干燥处理。
3．模样粘结用胶应无毒，不能腐蚀、溶化模样材料，快干性能好，并来得及操作，粘结强度好，粘结牢固。
4．胶易于气化、分解、发气量小、残渣少、干燥后不脆，有一定的柔韧性。
常用的冷胶为WPH—1胶。
5．制模样板必须符合工艺规定，尺寸、形、位精确，牢固可靠。
模板材料要有一定的耐磨、耐热性能。
样板必须方便、有利于制模操作。
6．样板需经检验后才能使用。
反复使用的样板在每一次使用前均需经过质检。
1.2 切割操作1．无论是使用切割平台还是手工切割操作，均应根据所切材料大小、薄厚、选择合适的切割丝，调定好合适的切割温度，检查样板、标尺无误后，相关人员密切配合才能进行。
2．EPS板开坯时，首先要找好平面，作出基准平面，找出直角，按制作需要，画出中心线，认真对正样板与坯料各位置线，并将样板用钉固定，确认无误，才能切割。
3．切割丝切割时，必须紧贴样板，平行，均速动作。
温度过高、过低、运作过快、过慢、都会对质量造成不利的影响。
4．为实现正确的操作，保证切割面平整、一致。
切割时对主要点位要进行应答操作，切割过程不能沉默进行。
1.3 粘结1．模样粘结应少用胶，粘结时双面抹胶，待胶面稍干，不粘手时，再进行粘合操作。
并注意压紧，挤出多于的胶液。
2．粘结处可以插钉固定，但一定少用。
特殊材质铸件，不可插钉。
3．粘结处不能有缝隙存在，缝隙无法消除时，必须用纸认真封闭，以免形成铸造缺陷。
4．模样工作面必须光洁，形状、尺寸、位置精确。
不平处需用细砂布打磨平整，有缺陷必须认真妥善处理。
第九章 消失模铸造
消失模铸造
9.1 概述 • 定义：消失模铸造（Lost Foam
Casting）又称气化模铸造（Evaporative Pattern Casting）或实型铸造（Full Mold Casting）。它是采用泡沫塑料模样代替普 通模样紧实造型，造好铸型后不取出模样、 直接浇入金属液，在高温金属液的作用下， 模样受热气化、燃烧而消失，金属液取代 原来泡沫塑料模样占据的空间位置，冷却 凝固后即获得所需的铸件。
•
1.3
采用国外引进型消失模铸造生产线
采用国外引进型消失模铸造生产线及有关设备的厂点有下面这几家： (1) 第一汽车厂轻型发动机厂于1993年从美国福康公司引进造型用震动台、生 产EPS模的预发泡机和成型机各1台及进气歧管发泡模具1套,共4件约75万美 元。 (2) 全椒柴油机总厂于1995年从美国福康公司引进消失模铸造生产线一条,预 发泡机、成型机、粘结机和涂料搅拌机各1台及缸盖发泡模具1套,约300 万 美元,其余国内配套,总投资人民币4500～5000万元。 (3) 长沙发动机总厂于1996年从意大利法塔铝公司引进自动化消失模铸造生产 线一条,生产EPS模发泡设备预发泡机、成型机、模型胶合机各1台和进气管 发泡模具1套合计约300万美元;另加国内配套总投资约4000多万人民币。 (4) 赤峰富龙集团铸业有限公司1996年引进日本两条消失模铸造生产线约1600 万人民币,另从美国引进预发泡机、成型机和粘结机各1台及进气管发泡模 具1套,合计约80万美元,计划总投资约5000万人民币。1997年产量约1500吨, 配套完成后生产能力可达10000吨。
•
表1
北美和欧洲铝合金消失模铸造十大企业
基本情况
年产1.035万吨铝合金缸体、缸盖和球铁铸件 年产1.775万吨铝合金(A356)缸体和缸盖铸件 年产3.6万吨铝合金(319)铸件(汽车发动机铸件) 生产轿车铝合金铸件(6缸缸体缸盖) 年产1万吨铝合金(319/354/242)发动机铸件 年产2万吨铝合金汽车铸件
