坐标系统与地图投影--基础知识

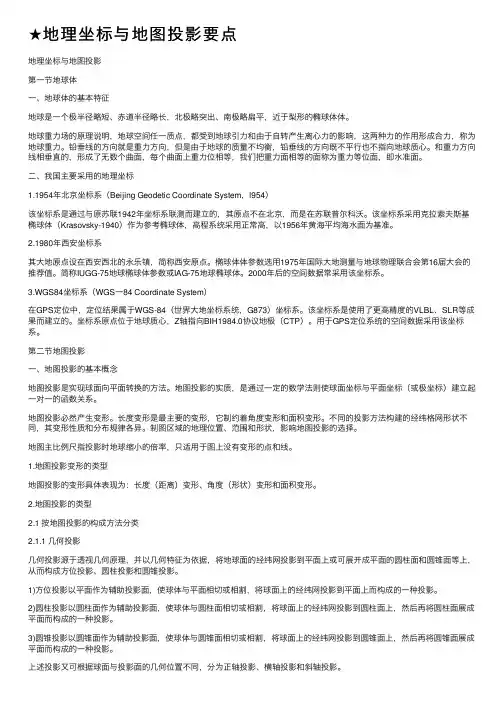

★地理坐标与地图投影要点

★地理坐标与地图投影要点地理坐标与地图投影第⼀节地球体⼀、地球体的基本特征地球是⼀个极半径略短、⾚道半径略长,北极略突出、南极略扁平,近于梨形的椭球体体。
地球重⼒场的原理说明,地球空间任⼀质点,都受到地球引⼒和由于⾃转产⽣离⼼⼒的影响,这两种⼒的作⽤形成合⼒,称为地球重⼒。
铅垂线的⽅向就是重⼒⽅向,但是由于地球的质量不均衡,铅垂线的⽅向既不平⾏也不指向地球质⼼。
和重⼒⽅向线相垂直的,形成了⽆数个曲⾯,每个曲⾯上重⼒位相等,我们把重⼒⾯相等的⾯称为重⼒等位⾯,即⽔准⾯。
⼆、我国主要采⽤的地理坐标1.1954年北京坐标系(Beijing Geodetic Coordinate System,l954)该坐标系是通过与原苏联1942年坐标系联测⽽建⽴的,其原点不在北京,⽽是在苏联普尔科沃。
该坐标系采⽤克拉索夫斯基椭球体(Krasovsky-1940)作为参考椭球体,⾼程系统采⽤正常⾼,以1956年黄海平均海⽔⾯为基准。
2.1980年西安坐标系其⼤地原点设在西安西北的永乐镇,简称西安原点。
椭球体体参数选⽤1975年国际⼤地测量与地球物理联合会第16届⼤会的推荐值。
简称IUGG-75地球椭球体参数或IAG-75地球椭球体。
2000年后的空间数据常采⽤该坐标系。
3.WGS84坐标系(WGS⼀84 Coordinate System)在GPS定位中,定位结果属于WGS-84(世界⼤地坐标系统,G873)坐标系。
该坐标系是使⽤了更⾼精度的VLBL、SLR等成果⽽建⽴的。
坐标系原点位于地球质⼼,Z轴指向BIH1984.0协议地极(CTP)。
⽤于GPS定位系统的空间数据采⽤该坐标系。
第⼆节地图投影⼀、地图投影的基本概念地图投影是实现球⾯向平⾯转换的⽅法。
地图投影的实质,是通过⼀定的数学法则使球⾯坐标与平⾯坐标(或极坐标)建⽴起⼀对⼀的函数关系。
地图投影必然产⽣变形。
长度变形是最主要的变形,它制约着⾓度变形和⾯积变形。
地理坐标系与投影坐标系

地理坐标系与投影坐标系1、地理坐标系(Geographic coordinate system),Geographic coordinate system直译为地理坐标系统,是以经纬度为地图的存储单位的。
很明显,Geographic coordinate system是球面坐标系统。
我们要将地球上的数字化信息存放到球面坐标系统上,如何进行艹作呢?地球是一个不规则的椭球,如何将数据信息以科学的方法存放到椭球上?这必然要求我们找到这样的一个椭球体。
这样的椭球体具有特点:可以量化计算的。
具有长半轴,短半轴,偏心率。
以下几行便是Krasovsky_1940椭球及其相应参数。
Spheroid: Krasovsky_1940Semimajor Axis: 6378245.000000000000000000Semiminor Axis: 6356863.018773047300000000Inverse Flattening(扁率): 298.300000000000010000然而有了这个椭球体以后还不够,还需要一个大地基准面将这个椭球定位。
在坐标系统描述中,可以看到有这么一行:Datum: D_Beijing_1954表示,大地基准面是D_Beijing_1954。
--------------------------------------------------------------------------------有了Spheroid和Datum两个基本条件,地理坐标系统便可以使用。
完整参数:Alias:Abbreviation:Remarks:Angular Unit: Degree (0.017453292519943299)Prime Meridian(起始经度): Greenwich (0.000000000000000000) Datum(大地基准面): D_Beijing_1954Spheroid(参考椭球体): Krasovsky_1940Semimajor Axis: 6378245.000000000000000000Semiminor Axis: 6356863.018773047300000000Inverse Flattening: 298.3000000000000100002、接下来便是Projection coordinate system(投影坐标系统),首先看看投影坐标系统中的一些参数。
测绘技术中的地图投影和坐标系统介绍

测绘技术中的地图投影和坐标系统介绍地图投影和坐标系统是测绘技术中非常重要的内容。
在测绘工作中,我们经常需要将地球上的三维地理空间信息转化为二维的平面地图,这就需要借助地图投影来实现。
同时,为了方便对地球上的各个位置进行准确测量和定位,需要使用坐标系统来进行坐标的表示和计算。
下面,本文将对地图投影和坐标系统进行详细介绍。
1. 地图投影地图投影是将地球上的球面地理信息映射到平面地图上的一种方法。
由于地球是一个球体,而纸张是一个平面,所以无法直接将球面地理信息直接展示在平面地图上。
地图投影的目的就是将地球上的三维地理信息投影到二维的平面地图上,以方便理解和使用。
地图投影有很多种类,常见的有等面积投影、等角投影、等距投影等。
不同的地图投影有各自的优势和适用范围。
等面积投影保持地图上各个区域的面积比例,适用于需要准确表示各个区域大小的地图。
等角投影保持地图上各个区域的角度关系,适用于需要准确表示方向和形状的地图。
等距投影保持地图上各个区域的距离比例,适用于需要准确表示距离和比例的地图。
2. 坐标系统坐标系统是用来表示地球上各个位置坐标的一种体系。
地球是一个球体,所以需要使用三维坐标来表示地球上的点。
常用的地球坐标系统有大地坐标系统和空间直角坐标系统。
大地坐标系统是由经度和纬度组成的坐标系统。
经度表示一个点相对于本初子午线的东西方向的角度,纬度表示一个点相对于赤道的南北方向的角度。
大地坐标系统适用于较小范围内的点的表示和定位。
空间直角坐标系统是由X、Y、Z三个坐标轴组成的坐标系统。
X轴指向地球上的某个固定点,通常是本初子午线上的点;Y轴指向地球上的东方;Z轴垂直于地球的表面向上延伸。
空间直角坐标系统适用于需要较高精度的大范围点的表示和测量。
除了大地坐标和空间直角坐标,还有一些其他的坐标系统,如UTM坐标系统和高程坐标系统等。
它们针对不同的测绘工作和应用领域,提供了不同的坐标表示方式和计算方法。
3. 地图投影与坐标系统的关系地图投影和坐标系统是密不可分的。
坐标系统与地图投影

地图比例尺
主比例尺(或名义比例尺):首先将地球缩小为所 选比例尺的地球仪地图,这个地球仪的比例尺就是主 比例尺; 真实比例尺:平面地图上的实际比例尺,当然各处 是不相同的。
地图投影
在地图学中,地图投影就是指建 立地球表面上的点与投影平面上 点之间的一一对应关系。
由于地球椭球体表面是曲面,而地图通常是要绘制在平面图纸上, 因此制图时首先要把曲面展为平面,然而球面是个不可展的曲面, 即把它直接展为平面时,不可能不发生破裂或褶皱。若用这种具有 破裂或褶皱的平面绘制地图,显然是不实际的,所以必须采用特殊 的方法将曲面展开,使其成为没有破裂或褶皱的平面。
绝对高程:地面点到大地水准面的高程 相对高程:地面点到任一水准面的高程
我国的大地控制网
我国面积辽阔,在约 960 万平方公里 的土地上进行测图工作,需要分成若干 单元测区,而且测量的精度又要符合统 一要求,为此,在全国范围内建立统一 的大地控制网。控制网分为平面控制网 和高程控制网。 大地坐标:在地面上建立一系列相连接的三角形,量取一段精确的距离作 为起算边,在这个边的两端点,采用天文观测的方法确定其点位(经度、 纬度和方位角),用精密测角仪器测定各三角形的角值,根据起算边的边 长和点位,就可以推算出其他各点的坐标。这样推算出的坐标,称为大地 坐标。
投影变换
——参考椭球体相同
这种转换是非常简单的,只需要用原投影 坐标进行投影反算成大地坐标,然后选用 新投影进行投影即可。
投影变换
——参考椭球体不同
下面我们以beijin54wgs84,采用布尔莎七参数法 准换方法为力进行介绍。
布尔莎七参数模型有3个平移参数,3个旋转参数和一个尺 度参数。
投影变换
由于国际上在推求年代、方法及测定的地区不同,故地球椭球体的元素 值有很多种。
地理坐标系统与地图投影的基本知识

地理坐标系统与地图投影的基本知识地理坐标系统(Geographic Coordinate System,简称GCS)是一个基于球体(地球)或椭球体模型的坐标系统,用于描述地球上任意点的位置。
地理坐标系统采用经度和纬度的坐标来确定位置,以度(°)为单位。
经度是从东经0°到西经180°,纬度是从南纬0°到北纬90°。
它们组成了地球的经线和纬线网格,帮助我们定位和导航。
地理坐标系统里最常用的是WGS84坐标系统,也就是全球定位系统(GPS)所采用的坐标系统。
WGS84使用的是地球的平均水准面,被广泛应用于地球科学、地理信息系统和导航系统等领域。
但是需要注意的是,地理坐标系统描述的是在球体或椭球体上的位置,并没有考虑地球表面上的变形。
在制作地图时,我们通常会面临一个问题,即如何把三维的地球表面展开成平面的地图。
这就涉及到地图投影。
地图投影是将球体或椭球体的表面投影到平面上,以便在平面上显示地球的图像。
地图投影有很多种类型,每一种都有其特定的用途和应用。
最常见的地图投影类型之一是等距投影。
等距投影保持了地球上各个点之间的距离比例,即在地图上等距离的两点在地球上也是等距离的。
其中一种常见的等距投影是墨卡托投影,也称为Web墨卡托投影。
墨卡托投影是一种圆柱投影,将地球的经线和纬线投影成直角网格,非常适合用于制作世界地图等大范围的地图。
墨卡托投影最大的特点是保持了地球上各个点之间的角度,但在高纬度地区会出现形变。
除了等距投影外,还有等面积投影、等角投影等不同类型的地图投影。
等面积投影保持了地球上各个区域的面积比例,而等角投影保持了地球上各个点之间的角度比例。
每种投影都有其优点和缺点,根据地图的具体用途和区域选择适合的投影方式很重要。
在实际应用中,我们经常会遇到从一个坐标系统转换到另一个坐标系统的问题。
这需要用到坐标转换方法。
常见的坐标转换方法包括地理转投影,即从地理坐标系统到地图投影的转换,以及地图转地理,即从地图投影到地理坐标系统的转换。
GIS入门基础知识点

GIS⼊门基础知识点 ⾃从国企辞职以后,找了⼀份关于GIS开发的⼯作,好多从事这个都是地理信息科学⽅⾯的专业。
由于⾃⼰才疏学浅,只能从头⼊门学起,先是⼤致了解公司的业务以及产品,学习⼀下相关地理信息的基础知识。
⾸先今天简单的学习了⼀下地理信息基础知识:1、坐标系统:地理坐标系 平⾯坐标系2、地图投影:圆柱投影 圆锥投影 ⽅位投影 ⾼斯-克吕格投影3、地理空间数据:GIS操作的对象为空间数据数据的组织形式有:⽮量结构 栅格结构3.1、栅格结构:将研究区域划分为⼤⼩均匀紧密相邻的⽹格阵列,每个⽹格作为⼀个像素。
它由⾏,列号定义,并包含⼀个代码,表⽰像素的属性类型或者量值⽐如遥感影像就是典型的栅格结构优点:数据结构简单,空间数据的叠加和组合⼗分⽅便,数字模拟⽅便。
缺点:图形数据量⼤,如果⽤⼤像素减少数据时,精度和信息量受损失。
地图输出不够精美,美欧表达拓扑关系。
投影变换花费时间多。
3.2、⽮量数据结构:Vector Data:在直⾓坐标系中,⽤x,y坐标来表⽰地图图形或者地理实体的数据。
⽮量数据⼀般通过记录坐标的形式来尽可能的将地理实体的空间表现出准确⽆误。
点实体:在⼆维空间中,点实体⽤⼀对坐标x,y来确定位置。
⾯实体优点:⾯向⽬标的,不仅能表达属性编码,⽽且容易定义和操作单个空间实体。
完整的描述拓扑关系。
表⽰地理数据的精确度⾼,图形输出精确美观。
严密的数据结构,数据量⼩。
图形数据和属性数据的恢复更新,综合都能实现。
缺点:数据结构复杂,⽮量多边形叠加算法复杂。
4、什么是4D数据?4D:(DRG,DLG,DOM,DEM)通过地理信息系统分析处理得到的DLG,DOM,DEM,DTM等信息产品DOM:数字正射影像图(Digital Orthophoto Map):利⽤数字⾼程模型对扫描处理的数字化的航空相⽚,遥感影像,经过逐个象元纠正,按图幅范围裁切⽣成的影像数据DOM是需要DEM进⾏⼆次加⼯的,也是4D产品中最为⾼级额产品。
地图投影基础知识知识讲解

一、地图投影的基本问题 二、常见地图投影 三、地图投影的选择与辨认
一、地图投影的基本问题
1 地图投影的概念
地图投影就是在球面与平面之间建立其 经纬度与直角坐标函数关系的数学方法
2 地图投影的变形 3 地图投影的分类 4 地图投影的命名 5 GIS中地图投影的选择与判别
1 地图投影的概念
• 数学上的投影 面1
高斯—克吕格投影 (Gauss-Kruger Projection)
横轴圆柱投影
x y
高斯-克吕格投影原理图
高斯—克吕格投影 (Gauss-Kruger Projection)
高斯投影特征: 中央经线和赤道投影为互相垂直的直线,且为投影 的对称轴 投影后无角度变形,即保角投影 中央经线无长度变形 同一条经线上,纬度越低,变形越大,赤道处最大 同一条纬线上,离中央经线越远,变形越大; 为了保证地图的精度,采用分带投影方法,即将投 影范围的东西界加以限制,使其变形不超过一定的限 度,这样把许多带结合起来,可成为整个区域的投影 在6°带范围内,长度变形线最大不超过0.14%
长度变形、面积变形、角度变形
地图投影变形的图解示例 (摩尔维特投影-等积伪圆柱投影)
长度变形
角度变形
地图投影变形的图解示例
(UTM-横轴等角割圆柱投影)
面积变形和长度变形
投影变形示意图
地图投影——地图投影的变形
地图投影的变形示意
3 地图投影的分类
按承影面的形状分为:方位投影(平面 投影)、圆锥投影Байду номын сангаас园柱投影
空间斜轴墨卡托(SOM)投影
• 该投影是美国针对陆地卫星对地面扫描 图像的需要设计的一种近似等角性质的 投影。
测绘技术中的大地坐标系统与投影坐标系统介绍

测绘技术中的大地坐标系统与投影坐标系统介绍在测绘学中,大地坐标系统和投影坐标系统是两个非常重要的概念。
它们分别用于描述地球表面上点的位置和形状,为测绘工作提供了基本的参考框架。
本文将介绍这两个坐标系统的基本原理、应用范围以及特点。
一、大地坐标系统介绍在测绘学中,大地坐标系统主要用于描述地球上某个点的经度和纬度,以及其高程。
大地坐标系统以地球为基准,将地球表面划分为许多纬度和经度的网络,并以地球自转轴为坐标的原点。
其主要原理是利用地球的赤道和子午线,将地球表面划分为无数个平面,通过角度和距离的测量来确定点的位置。
大地坐标系统的应用非常广泛,涉及到地理信息系统、导航、地震监测等领域。
在地理信息系统中,大地坐标系统被用于描述地图上的点的位置,为地图投影提供基础数据。
在导航系统中,大地坐标系统可以确定车辆、船只等交通工具的精确位置,实现导航功能。
此外,大地坐标系统还可以作为地震监测的参考,通过监测地震震源的位置和震级,提供有关地震分布和强度的信息。
然而,大地坐标系统也存在一些问题。
由于地球的自转速度不均匀且存在岁差预cess,大地坐标系统的参考基准点可能随时间而发生微小的变化,导致测量结果的误差。
此外,大地坐标系统在描述比较小范围的地理现象时,由于地球表面的曲率影响,测量结果也可能存在误差。
二、投影坐标系统介绍投影坐标系统是一种将地球表面上的点投射到平面上的方法。
在测绘学中,投影坐标系统主要用于制作地图,以及计算地球表面上的距离和面积。
投影坐标系统通过选择合适的投影方式和投影平面,将地球表面的三维坐标转换为二维坐标,从而实现对地理现象的描述和测量。
投影坐标系统的选择取决于需要制作的地图的具体用途和区域范围。
常见的投影方法包括等角、等积和等距离投影。
等角投影在保持角度不变的同时,放大了地图上的面积,适用于地图的导航和测量任务。
等积投影在保持地图上的面积不变的同时,可能产生形状的扭曲,适用于制作区域面积较大的地图。
