传感器测试技术习题答案
传感器与检测技术习题答案(六)
第6章 压电传感器习题答案
1．为什么说压电式传感器只适用于动态测量而不能用于静态测量?
答：因为压电式传感器是将被子测量转换成压电晶体的电荷量，可等效成一定的电容，如被测量为静态时，很难将电荷转换成一定的电压信号输出，故只能用于动态测量。
2．压电式传感器测量电路的作用是什么?其核心是解决什么问题?
答：压电式传感器测量电路的作用是将压电晶体产生的电荷转换为电压信号输出，其核心是要解决微弱信号的转换与放大，得到足够强的输出信号。
3．一压电式传感器的灵敏度K 1＝10pC ／MPa ，连接灵敏度K 2=0.008V ／pC 的电荷放大器，所用的笔式记录仪的灵敏度K 3=25mm ／V ，当压力变化Δp =8MPa 时，记录笔在记录纸上的偏移为多少?
解：记录笔在记录纸上的偏移为
S =10×0.008×25×8=16/mm
4．某加速度计的校准振动台，它能作50Hz 和1g 的振动，今有压电式加速度计出厂时标出灵敏度K ＝100mV ／g ，由于测试要求需加长导线，因此要重新标定加速度计灵敏度，假定所用的阻抗变换器放大倍数为1，电压放大器放大倍数为100，标定时晶体管毫伏表上指示为9.13V ，试画出标定系统的框图，并计算加速度计的电压灵敏度。
解：此加速度计的灵敏度为
3.91100
9130=='K mV/g 标定系统框图如下：。
传感器技术习题及答案
传感器技术绪论习题一、单项选择题1、下列属于按传感器的工作原理进行分类的传感器是 B ;A. 应变式传感器B. 化学型传感器C. 压电式传感器D. 热电式传感器2、通常意义上的传感器包含了敏感元件和 C 两个组成部分;A. 放大电路B. 数据采集电路C. 转换元件D. 滤波元件3、自动控制技术、通信技术、连同计算机技术和C ,构成信息技术的完整信息链;A. 汽车制造技术B. 建筑技术C. 传感技术D.监测技术4、传感器按其敏感的工作原理,可以分为物理型、化学型和 A 三大类;A. 生物型B. 电子型C. 材料型D. 薄膜型5、随着人们对各项产品技术含量的要求的不断提高,传感器也朝向智能化方面发展,其中,典型的传感器智能化结构模式是B ;A. 传感器＋通信技术B. 传感器＋微处理器C. 传感器＋多媒体技术D. 传感器＋计算机6、近年来,仿生传感器的研究越来越热,其主要就是模仿人的D 的传感器;A. 视觉器官B. 听觉器官C. 嗅觉器官D. 感觉器官7、若将计算机比喻成人的大脑,那么传感器则可以比喻为B ;A．眼睛 B. 感觉器官 C. 手 D. 皮肤8、传感器主要完成两个方面的功能：检测和D ;A. 测量B. 感知C. 信号调节D. 转换9、传感技术与信息学科紧密相连,是C 和自动转换技术的总称;A. 自动调节B. 自动测量C. 自动检测D. 信息获取10、以下传感器中属于按传感器的工作原理命名的是 AA．应变式传感器B．速度传感器C．化学型传感器D．能量控制型传感器二、多项选择题1、传感器在工作过程中,必须满足一些基本的物理定律,其中包含ABCD;A. 能量守恒定律B. 电磁场感应定律C. 欧姆定律D. 胡克定律2、传感技术是一个集物理、化学、材料、器件、电子、生物工程等学科于一体的交叉学科,涉及ABC 等多方面的综合技术;A. 传感检测原理B. 传感器件设计C. 传感器的开发和应用D. 传感器的销售和售后服务3、目前,传感器以及传感技术、自动检测技术都得到了广泛的应用,以下领域采用了传感技术的有：ABCD ;A. 工业领域B. 海洋开发领域C. 航天技术领域D. 医疗诊断技术领域4、传感器有多种基本构成类型,包含以下哪几个ABCA. 自源型B. 带激励型C. 外源型D. 自组装型5、下列属于传感器的分类方法的是：ABCDA. 按输入量分B. 按工作原理分C. 按输出量分D. 按能量变换关系分6、下列属于传感器的分类方法的是：ABCDA. 按输入量分B. 按工作原理分C. 按构成分D. 按输出量分7、下列属于传感器的分类方法的是：ABCDA. 按基本效应分B. 按工作原理分C. 按构成分D. 按输出量分8、传感技术的作用主要体现在：ABCDA．传感技术是产品检验和质量控制的重要手段B. 传感技术在系统安全经济运行监测中得到广泛应用C．传感技术及装置是自动化系统不可缺少的组成部分D. 传感技术的完善和发展推动着现代科学技术的进步9、传感技术的研究内容主要包括：ABCA．信息获取B．信息转换C．信息处理D．信息传输10、传感技术的发展趋势主要表现在以下哪几个方面：ABCDA．提高与改善传感器的技术性能B．开展基础理论研究C．传感器的集成化D．传感器的智能化三、填空题1、传感技术与信息学科紧密相关,是自动检测和自动转换技术的总称;2、传感技术是以研究自动检测系统中的信息获取、信息转换和信息处理的理论和技术为主要内容的一门技术性学科;3、传感器要完成的两个方面的功能是检测和转换;4、传感器按构成原理,可分为物性型和结构型两大类;5、传感器一般由敏感元件、转换元件和基本转换电路等三部分组成;6、传感器能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置;7、按输入量分类,传感器包括位移传感器、速度传感器、温度传感器压力传感器、等;8、传感器的输出量有模拟量和数字量两种;9、根据传感技术涵盖的基本效应,传感器可分为物理型、化学型和生物型;10、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置传感器,通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件以及相应的信号调节转换电路组成;11、传感器是能感受被测量并按照一定规律转换成可用输出信号的器件或装置;是实现传感功能的基本器件;12、传感器技术的共性,就是利用物理定律和物质的物理、化学或生物,将非电量输入转换成电量输出;13、由传感器的定义可知,传感器要完成两个方面的功能：检测和转换;因此传感器通常由敏感元件和转换元件组成;14、传感技术是人们为了对被测对象所包含的信息进行定性了解和定量掌握所采取的一系列技术措施;15、根据传感器的构成,可以将传感器分为物性型和结构型;四、简答题1、什么是传感器传感器的共性是什么2、解释什么是传感器传感器的基本组成包括哪两大部分这两大部分各自起什么作用3、请简述传感器技术的分类方法;4、请谈谈你对传感技术的发展趋势的一些看法;5、试述传感器的定义、共性及组成;传感器的特性习题一、单项选择题1、衡量传感器静态特性的指标不包括 C ;A. 线性度B. 灵敏度C. 频域响应D. 重复性2、下列指标属于衡量传感器动态特性的评价指标的是A ;A. 时域响应B. 线性度C. 零点漂移D. 灵敏度3、一阶传感器输出达到稳态值的50%所需的时间是 A ;A. 延迟时间B. 上升时间C. 峰值时间D. 响应时间4、一阶传感器输出达到稳态值的90%所需的时间是 B ;A. 延迟时间B. 上升时间C. 峰值时间D. 响应时间5、传感器的下列指标全部属于静态特性的是 CA．线性度、灵敏度、阻尼系数B．幅频特性、相频特性、稳态误差C．迟滞、重复性、漂移D．精度、时间常数、重复性6、传感器的下列指标全部属于动态特性的是 BA．迟滞、灵敏度、阻尼系数B．幅频特性、相频特性C．重复性、漂移D．精度、时间常数、重复性7、不属于传感器静态特性指标的是 BA．重复性B．固有频率C．灵敏度D．漂移8、传感器的静态特性,是指当传感器输入、输出不随 A 变化时,其输出-输入的特性;AA.时间B.被测量C.环境D.地理位置9、非线性度是测量装置的输出和输入是否保持 C 关系的一种度量;A.相等B.相似C.理想比例D.近似比例10、回程误差表明的是在 C 期间输出-输入特性曲线不重合的程度;A.多次测量B.同次测量C.正反行程D.不同测量二、多项选择题1．阶跃输入时表征传感器动态特性的指标有哪些ABCA.上升时间B.响应时间C.超调量D.重复性2．动态响应可以采取多种方法来描述,以下属于用来描述动态响应的方法是：BCDA.精度测试法B.频率响应函数C.传递函数D.脉冲响应函数3. 传感器静态特性包括许多因素,以下属于静态特性因素的有ABCD ;A．迟滞 B.重复性 C.线性度 D.灵敏度4. 传感器静态特性指标表征的重要指标有：ABCDA.灵敏度B.非线性度C.回程误差D.重复性5．一般而言,传感器的线性度并不是很理想,这就要求使用一定的线性化方法,以下属于线性化方法的有: ABDA.端点线性B.独立线性C.自然样条插值D.最小二乘线性三、填空题1、灵敏度是传感器在稳态下输出量变化对输入量变化的比值;2、系统灵敏度越高,就越容易受到外界干扰的影响,系统的稳定性就越差;3、漂移是指传感器在输入量不变的情况下,输出量随时间变化的现象;4、传感器的灵敏度是指在稳态信号下输出量变化对输入量变化的比值;6、衡量传感器的静态特性的指标包含线性度、灵敏度、迟滞、重复性和漂移;7、一个高精度的传感器必须有良好的静态特性和__ 动态特性__,才能完成信号无失真的转换;9、阶跃响应特性是指在输入为阶越函数时,传感器的输出随时间的变化特性;常用响应曲线的上升时间、响应时间、超调量作为评定指标;11、某位移传感器,当输入量变化5mm时,输出电压变化300mv ,其灵敏度为60mv/mm ;四、简答题1、什么是传感器的静态特性它有哪些性能指标如何用公式表征这些性能指标2、什么是传感器的动态特性其分析方法有哪几种3、什么是传感器的静特性主要指标有哪些有何实际意义4、什么是传感器的基本特性传感器的基本特性主要包括哪两大类解释其定义并分别列出描述这两大特性的主要指标;要求每种特性至少列出2种常用指标五、计算题1、试求下列一组数据的端点线性度：2、试计算某压力传感器的迟滞误差和重复性误差一组测试数据如下表示;电阻式传感器习题一、单项选择题1、为减小或消除非线性误差的方法可采用B ;A. 提高供电电压B. 提高桥臂比C. 提高桥臂电阻值D. 提高电压灵敏度2、全桥差动电路的电压灵敏度是单臂工作时的 C ;A.不变B. 2倍C. 4倍D. 6倍3、通常用应变式传感器测量 C ;A. 温度B．密度C．加速度D．电阻4、影响金属导电材料应变灵敏系数K的主要因素是A ;A．导电材料电阻率的变化B．导电材料几何尺寸的变化C．导电材料物理性质的变化D．导电材料化学性质的变化5、产生应变片温度误差的主要原因有A ;A．电阻丝有温度系数B．试件与电阻丝的线膨胀系数相同C．电阻丝承受应力方向不同D．电阻丝与试件材料不同6、电阻应变片的线路温度补偿方法有 B ;A．差动电桥补偿法B．补偿块粘贴补偿应变片电桥补偿法C．补偿线圈补偿法D．恒流源温度补偿电路法7、利用相邻双臂桥检测的应变式传感器,为使其灵敏度高、非线性误差小 C ;A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片8、关于电阻应变片,下列说法中正确的是 DA．应变片的轴向应变小于径向应变B．金属电阻应变片以压阻效应为主C．半导体应变片以应变效应为主D．金属应变片的灵敏度主要取决于受力后材料几何尺寸的变化9、金属丝的电阻随着它所受的机械变形拉伸或压缩的大小而发生相应的变化的现象称为金属的B ;A.电阻形变效应B.电阻应变效应C.压电效应D.压阻效应10、 D 是采用真空蒸发或真空沉积等方法,将电阻材料在基底上制成一层各种形式敏感栅而形成应变片;这种应变片灵敏系数高,易实现工业化生产,是一种很有前途的新型应变片;A.箔式应变片B.半导体应变片C.沉积膜应变片D.薄膜应变片11、由 A 和应变片．以及一些附件补偿元件、保护罩等组成的装置称为应变式传感器;A.弹性元件B.调理电路C.信号采集电路D.敏感元件12、直流电桥平衡的条件是 A ;A 相临两臂电阻的比值相等B 相对两臂电阻的比值相等C相临两臂电阻的比值不相等D 所有电阻都相等13、直流电桥的平衡条件为 BA．相邻桥臂阻值乘积相等B．相对桥臂阻值乘积相等C．相对桥臂阻值比值相等D．相邻桥臂阻值之和相等二、填空题1、单位应变引起的电阻值变化量称为电阻丝的灵敏度系数;2、产生电阻应变片温度误差的主要因素有电阻温度系数的影响和试件材料和电阻丝材料的线膨胀系数的影响;3、直流电桥平衡条件是相邻两臂电阻的比值相等;4、直流电桥的电压灵敏度与电桥的供电电压的关系是正比关系;5、电阻应变片的温度补偿中,若采用电桥补偿法测量应变时, 工作应变片粘贴在被测试件表面上,补偿应变片粘贴在与被测试件完全相同的补偿块上,且补偿应变片不承受应变;6、半导体应变片工作原理是基于压阻效应,它的灵敏系数比金属应变片的灵敏系数大;7、电阻应变片的配用测量电路采用差动电桥时,不仅可以消除非线性误差同时还能起到提高灵敏度的作用;8、电阻应变式传感器的核心元件是电阻应变片,其工作原理是基于应变效应;9、应变式传感器中的测量电路是式将应变片的电阻变化量转换成电量的变化,以便方便地显示被测非电量的大小;10、电阻应变片的配用测量电路采用差动电桥时,不仅可以消除非线性误差, 同时还能起到温度补偿的作用;11、应变式传感器是由弹性元件和电阻应变片及一些附件组成的;12、金属丝在外力作用下发生机械形变时它的电阻值将发生变化,这种现象称应变效应；固体受到作用力后电阻率要发生变化,这种现象称压阻效应;13、应变片可以把应变的变化转换为电阻的变化,为显示与记录应变的大小,还要把电阻的变化再转换为电压或电流的变化,完成上述作用的电路称为电阻应变式传感器的_ __ 信号调节电路_,一般采用测量电桥;14、电阻应变片的温度误差是由环境温度的改变给测量带来的附加误差,其产生的原因有电阻温度系数的影响和试件材料和电阻丝材料的线膨胀系数的影响;15、要把微小应变引起的微小电阻变化精确的测量出来,需采用特别设计的测量电路,通常采用直流电桥或交流电桥;16、减小或消除非线性误差的方法有提高桥臂比和采用差动电桥;其中差动电桥可分为半桥差动和全桥差动两种方式;三、简答题1、什么叫应变效应利用应变效应解释金属电阻应变片的工作原理;2、试简要说明电阻应变式传感器的温度误差产生的原因;3、什么是直流电桥若按桥臂工作方式不同,可分为哪几种各自的输出电压如何计算4、简述电阻应变计产生热输出温度误差的原因及其补偿方法;5、试述应变电桥产生非线性的原因及消减非线性误差的措施;6、金属应变片与半导体应变片在工作原理上有何不同7、简要说明电阻应变式传感器的工作原理;8、请简要一下解释压阻效应;四、计算题1、在半导体应变片电桥电路中,其一桥臂为半导体应变片,其余均为固定电阻,该桥路受到ε=4300μ应变作用;若该电桥测量应变时的非线性误差为1%,n=R2/R1=1,则该应变片的灵敏系数为多少2、图中,设负载电阻为无穷大开路,图中E=4V, R1=R2=R3=R4=100Ω;1R1为金属应变片,其余为外接电阻,当R1的增量为△R1=Ω时,试求电桥的输出电压Uo;2R1,R2都是应变片,且批号相同,感应应变的极性和大小都相同,其余为外接电阻,试求电桥的输出电压Uo;3R1,R2都是应变片,且批号相同,感应应变的大小为△R1=△R2=Ω,但极性相反,其余为外接电阻,试求电桥的输出电压Uo;3、图中,设电阻应变片R1的灵敏度系数K=,未受到应变时,R1=120Ω;当试件受力F时,应变片承受平均应变ε=800μm/m;试求：1应变片的电阻变化量△R1和电阻相对变化量△R1/R1;2将电阻应变片R1置于单臂测量电桥,电桥电源电压为直流3V,求电桥输出的电压及其非线性误差; 3如果要减小非新性误差,应采取何种措施并分析其电桥输出电压及非线性误差大小;4、一应变片的电阻R=120 Ω,k=,用作应变片为800μm/m的传感元件;①.求ΔR/R和ΔR；②.若电源电压U=3V,惠斯登电桥初始平衡,求输出电压U0;11、一个直流应变电桥如图5-38;已知：R1=R2=R3=R4=R=120Ω,E=4V,电阻应变片灵敏度S=2;求：1当R1为工作应变片,其余为外接电阻,R1受力后变化R1/R=1/100时,输出电压为多少2当R2也改为工作应变片,若R2的电阻变化为1/100时,问R1和R2是否能感受同样极性的应变,为什么5、一个直流应变电桥如图a所示,已知R1=R2=R3=R4=R=100Ω, E=4V,电阻应变片灵敏度S=2;求：1当R1为工作应变片,其余为外接电阻,R1受力后变化ΔR1/R=1/100时,输出电压为多少2当R2也改为工作应变片,若R2的电阻变化为1/100时,问R1和R2能否感受同样极性的应变,为什么3若要测量图b所示悬臂梁的受力F, 四个臂全部为应变片,请在梁上标出R1、R2、R3、R4应变片粘贴的位置;6、已知一等强度梁测力系统,Rx为电阻应变片,应变片灵敏系数K=2,未受应变时,Rx = 100;当试件受力F时,应变片承受平均应变ε= 1000μm/m,求：1应变片电阻变化量Rx和电阻相对变化量Rx/Rx ;2将电阻应变片Rx置于单臂测量电桥,电桥电源电压为直流3V,求电桥输出电压及电桥非线性误差; 3若要使电桥电压灵敏度分别为单臂工作时的两倍和四倍,应采取哪些措施分析在不同措施下的电桥输出电压及电桥非线性误差大小;电感式传感器习题一、单项选择题1、电感式传感器的常用测量电路不包括 C ;A. 交流电桥B. 变压器式交流电桥C. 脉冲宽度调制电路D. 谐振式测量电路2、电感式传感器采用变压器式交流电桥测量电路时,下列说法不正确的是 C ;A. 衔铁上、下移动时,输出电压相位相反B. 衔铁上、下移动时,输出电压随衔铁的位移而变化C. 根据输出的指示可以判断位移的方向D. 当衔铁位于中间位置时,电桥处于平衡状态3、对于差动变压器,采用交流电压表测量输出电压时,下列说法正确的是 D ;A. 既能反映衔铁位移的大小,也能反映位移的方向B. 既能反映衔铁位移的大小,也能消除零点残余电压C. 既不能反映位移的大小,也不能反映位移的方向D. 既不能反映位移的方向,也不能消除零点残余电压5、差动螺线管式电感传感器配用的测量电路有 B ;A．直流电桥B．变压器式交流电桥C．差动相敏检波电路D．运算放大电路6、通常用差动变压器传感器测量 C ;A．位移B．振动C．加速度D．厚度7、差动螺线管式电感传感器配用的测量电路有 C ;A．直流电桥B．变压器式交流电桥C．差动相敏检波电路D．运算放大电路二、多项选择题BCDE2、电感式传感器可以对 A BCDE 等物理量进行测量;A位移B振动C压力D流量E比重3、零点残余电压产生的原因是ABCA传感器的两次级绕组的电气参数不同B传感器的两次级绕组的几何尺寸不对称C磁性材料磁化曲线的非线性D环境温度的升高三、填空题1、电感式传感器是建立在电磁感应基础上的,电感式传感器可以把输入的物理量转换为线圈的自感系数或线圈的自感系数的变化,并通过测量电路进一步转换为电量的变化,进而实现对非电量的测量;2、对变隙式差动变压器,当衔铁上移时,变压器的输出电压与输入电压的关系是反相;3、对螺线管式差动变压器,当活动衔铁位于中间位置以上时,输出电压与输入电压的关系是同频同相;4、产生电涡流效应后,由于电涡流的影响,线圈的等效机械品质因数下降;5、把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的,其次级绕组都用顺向串接形式连接,所以又叫差动变压器式传感器;6、变隙式差动变压器传感器的主要问题是灵敏度与衔铁位移量的矛盾;这点限制了它的使用,仅适用于微小位移的测量;三、填空题7、螺线管式差动变压器传感器在活动衔铁位于中间位置时,输出电压应该为零;实际不为零,称它为零点残余电压;8、与差动变压器传感器配用的测量电路中,常用的有两种：差动整流电路和相敏检波电路电路;9、变磁阻式传感器的敏感元件由线圈、铁芯和衔铁等三部分组成;10、当差动变压器式传感器的衔铁位于中心位置时,实际输出仍然存在一个微小的非零电压,该电压称为零点残余电压;11、电感式传感器可以把输入的物理量转换为线圈的自感系数或互感系数的变化,并通过测量电路将自感系数或互感系数的变化转换为或电流的变化,从而将非电量转换成电信号的输出,实现对非电量的测量;12、电涡流传感器的测量电路主要有调频式和调幅式;电涡流传感器可用于位移测量、振幅测量、转速测量和无损探伤;13、变气隙式自感传感器,当街铁移动靠近铁芯时,铁芯上的线圈电感量增加①增加,②减少;四、简答题1、说明差动变隙式电感传感器的主要组成和工作原理;2、变隙式电感传感器的输出特性与哪些因素有关怎样改善其非线性怎样提高其灵敏度3、差动变压器式传感器有几种结构形式各有什么特点4、差动变压器式传感器的零点残余电压产生的原因是什么怎样减小和消除它的影响5、何谓电涡流效应怎样利电用涡流效应进行位移测量6、说明变磁阻式电感传感器的主要组成和工作原理;7、为什么螺线管式电感传感器比变隙式电感传感器有更大的测位移范围8、试比较自感式传感器与差动变压器式传感器的异同;9、简述电感式传感器的基本工作原理和主要类型;电容式传感器习题一、单项选择题1、如将变面积型电容式传感器接成差动形式,则其灵敏度将 B ;A. 保持不变B.增大一倍C. 减小一倍D.增大两倍2、当变隙式电容传感器的两极板极间的初始距离d0增加时,将引起传感器的DA．灵敏度K0增加B．灵敏度K0不变C．非线性误差增加D．非线性误差减小3、当变间隙式电容传感器两极板间的初始距离d增加时,将引起传感器的 B ;A．灵敏度会增加B．灵敏度会减小C．非线性误差增加D．非线性误差不变4、用电容式传感器测量固体或液体物位时,应该选用 C ;A．变间隙式B．变面积式C．变介电常数式D．空气介质变间隙式5、电容式传感器通常用来测量D ;A．交流电流B．电场强度C．重量D．位移6、下列不属于电容式传感器测量电路的是DA．调频测量电路B．运算放大器电路C．脉冲宽度调制电路D．相敏检波电路7、电容式传感器做成差动结构后,灵敏度提高了A 倍A．1 B．2 C．3 D．0二、多项选择题1、电容式传感器中输入量与输出量关系为线性的有ABA.变面积型电容传感器B.变介质型电容传感器C.变电荷型电容传感器D.变极距型电容传感器2、电容式传感器信号转换电路中, AB 用于单个电容量变化的测量A．调频电路B．运算放大电路C．二极管双T型交流电桥D．脉冲宽度调制电路三、填空题1、电容式传感器利用了将非电量的变化转换为电容量的变化来实现对物理量的测量;2、电容式传感器根据其工作原理的不同可分为变极距型电容式传感器、变面积型电容式传感器和变介质型电容式传感器;3、变极距型电容式传感器的灵敏度是指单位距离改变引起的电容相对变化量;4、变极距型电容式传感器单位输入位移所引起的灵敏度与两极板初始间距成反比关系;5、电容式传感器中,变介电常数式多用于液位的测量；电容式传感器中,变面积式常用于较大的位移量的测量;6、变间距电容传感器的灵敏度与电容极板初始距离成反比,所以适合于微小位移的测量;变面积式电容传感器的灵敏度与位移量成正比,所以不适合微小位移的测量;7、电容式传感器的灵敏度是指单位距离改变引起的电容相对变化量;三、填空题8、电容式传感器利用了将非电量的变化转化为电容量的变化来实现对物理量的测量;9、电容传感器的输入被测量与输出被测量间的关系,除②①变面积型,②变极距型, ③变介电常数型外是线性的;10、电容式传感器将非电量变化转换为电容量的变化来实现对物理量的测量,广泛应用与位移、振动、角度、加速度等机械量的精密测量;11、移动电容式传感器动极板,导致两极板有效覆盖面积A发生变化时,将导致电容量变化,传感器电容改变量与动极板水平位移成线性关系、与动极板角位移成线性关系;12、忽略边缘效应,变面积型电容式传感器输入量与输出量的关系为线性线性、非线性,变介质型电容式传感器输入量与输出量的关系为线性线性、非线性,变极距型电容式传感器输入量与输出量的关系为非线性线性、非线性;13、变极距型电容传感器做成差动结构后,灵敏度提高了1 倍,而非线性误差转化为平方关系而得以大大降低;四、简答题1、根据电容式传感器工作原理,可将其分为几种类型每种类型各有什么特点各适用于什么场合2、如何改善单极式变极距电容传感器的非线性3、电容式传感器有哪几种类型差动结构的电容传感器有什么优点4、简述电容式传感器的工作原理与分类;5、影响电容式极距变化型传感器灵敏度的因素有哪些提高其灵敏度可以采取哪些措施,带来什么后果6、根据电容传感器的工作原理说明它的分类,电容传感器能够测量哪些物理参量。
传感器与检测技术习题及答案
传感器与检测技术习题及答案传感器与检测技术自测练习题1一、填空1．传感器的灵敏度是指稳态标准条件下，输出与输入的比值。
对线性传感器来说，其灵敏度是。
2．铂热电阻的纯度通常用比表示。
3．减少螺线管式差动变压器传感器零点残余电压最有效的办法是尽可能保证传感器、的相互对称（任填两个）。
4．利用涡流式传感器测量位移时，为了得到较好的线性度和较高的灵敏度，应该让的距离大大小于。
5．空气介质变间隙式电容传感器中，提高其灵敏度和减少非线性误差是矛盾的，为此实际中大都采用式电容传感器。
6．传感器的动态特性是指传感器测量时，其对的响应特性。
7．用热电阻测温时，它在桥路中有不同的接法。
工业测量中通常采用制接法。
8．金属电阻应变片敏感栅的形式和材料很多，其形式以式用的多，材料以用的最广泛。
9．单线圈螺线管式电感传感器对比闭磁路变隙式电感传感器的优点是大、好、结构简单和便于操作。
10．螺线管式差动变压器传感器中，零点残余电压是评定差动变压器性能的主要指标之一。
它的存在造成传感器在附近灵敏度降低、测量大等。
11．机械弹性敏感元件的灵敏度是指作用下产生的。
灵敏度大，表明弹性元件刚度。
12．电阻应变片中，电阻丝敏感栅的灵敏系数小于其电阻丝的灵敏系数的现象，称为应变片的。
13．闭磁路变隙式电感传感器主要由线圈、及铁芯组成。
14．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据的基本原理制成的，其次级绕组都用形式连接，所以又叫差动变压器式传感器。
15．对于高频反射式电涡流传感器来说，为了使其具有较高的度，不产生电涡流的透射损耗，要求被测特必须达到一定的度。
16．电容式传感器中，变间隙式一般用来测量的位移。
17．传感器的基本特性通常用其和来描述。
当传感器变换的被测量处于动态时，测得的输出—输入关系，称为。
18．闭磁路变间隙式电感传感器工作时，衔铁与被测物体连接，当被测物体移动时，引起磁路中气隙磁阻发生相应变化，从而导致线圈的变化。
《传感器与检测技术》试卷习题及答案
《传感器与检测技术》试卷习题及答案一.选择题(每题2分，共计12分)1．对于一个线性仪表，其线性度为（ D ）。
A．100% B．与输入量呈现线性关系 C．不等于零的常数 D．等于零2.转子流量计安装时，必须（ A ）安装A、垂直B、水平C、30°倾斜3. 当把光电池作传感器时，应当把它看作（ B ）A、电压源B、电流源C、电阻器4、差压式流量计利用节流装置产生压降，管道中流量与压差的关系为（ C ）A、压差平方根成正比B、压差成正比C、压差成反比5．固态压敏电阻在某一方向上承受应力时，它的电阻值发生显著变化，这是由哪些方面因素发生显著变化而引起的（ B ）。
A．电阻率 B．几何尺寸 C．晶面上电荷 D．极化电荷6．电阻应变片的初始电阻有多种，其中用得最多的是（ B ）。
A．60Ω B．120Ω C．200Ω D．240Ω二.填空(每题3分，共计15分)1．检测仪表中常用测试方法有偏差法、零位法和微差法。
2．电容式传感器的三种工作方式是变间隙、变面积和变介电常数。
3.空气介质变间隙式电容传感器中，提高其灵敏度和减少非线性误差是矛盾的，为此实际中大都采用差动式电容传感器。
4．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的，其次级绕组都用差动形式连接，所以又叫差动变压器式传感器。
5．电容式传感器中，变间隙式一般用来测量微小的位移。
三、简答题（每题8分，共计32分）1．现对一个量程为60MPa，压力表进行校准，测得数据如下。
试将各校准点的绝对误差和修正值填入上表中，并确定该压力表的精度等级。
解: 最大绝对误差为0.4Mpa该压力表精度等级为1级2．图示为霍尔式压力传感器原理，试分析其工作原理，霍尔电势（）与压力P的关系。
答：当弹簧管接受压力P时，弹簧管变形，将压力转换为位移量x（且），使霍尔片偏离磁场中心而受到磁场力的作用，此时，而，即：霍尔电势与被测压力成正比。

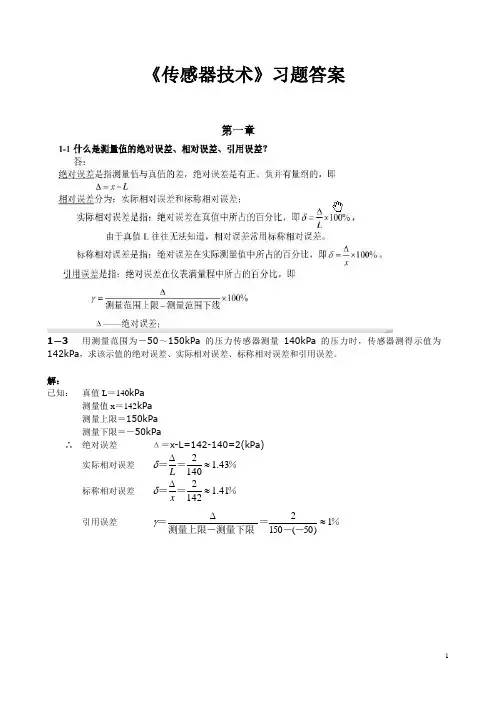

传感器技术 练习题与答案
解：
对测量数据列表如下：
序号
测量值
残余误差
残余误差
1
120.42
0.016
0.009
2
120.43
0.026
0.019
3
120.40
－0.004
－0.011
4
120.42
0.016
0.009
5
120.43
0.026
0.019
6
120.39
按照端点直线y=171.5x-2.7 （y=kx+b），求各个校准点输出电压的理论值yti，如表2-2所示。根据表中的数据可知，考虑符号时，实际输出电压平均值与理论值的最小误差：Δymin=-0.12mV，最大误差Δymax=0mV。
图2-1端点直线拟合曲线
（2）端点平移直线拟合
端点平移直线拟合是将端点直线平移，让平移后的最大正误差与最大负误差的绝对值相等，即让截距改变为：
-0.03
-0.06
-0.06
-0.03
0.06
2、重复性
对于每个校准点，可按贝塞尔公式求得3个正程数据的标准偏差及3个反程数据的标准偏差如表2-3所示。可知σmax=0.041mV。取置信系数а=2（置信概率为95%），
表2-3 求重复数据
输入压力xi/MPa
0
0.02
0.04
0.06
0.08
0.10
实际相对误差
标称相对误差
引用误差
1－10对某节流元件（孔板）开孔直径d20的尺寸进行了15次测量，测量数据如下（单位：mm）：
120.42120.43120.40120.42120.43120.39120.30120.40
传感器与测试技术第二章习题答案
2-3 求周期信号x (t )=0.5cos10t +0.2cos(100t −45°)通过传递函数为H (s )=1/(0.005s +1)的装置后得到的稳态响应。
置后得到的稳态响应。
解：1()10.005H j w w=+，21()1(0.005)A w w =+，()arctan(0.005)j w w =-该装置是一线性定常系统，设稳态响应为y (t )，根据线性定常系统的频率保持性、比例性和叠加性得到性和叠加性得到y (t )=y 01cos(10t +j 1)+y 02cos(100t −45°+j 2) 其中010121(10)0.50.4991(0.00510)y A x ==´»+´，1(10)arctan(0.00510) 2.86j j ==-´»-°020221(100)0.20.1791(0.005100)y A x ==´»+´，2(100)arctan(0.005100)26.57j j ==-´»-°所以稳态响应为()0.499cos(10 2.86)0.179cos(10071.57)y t t t =-°+-°2-5 想用一个一阶系统做100Hz 正弦信号的测量，如要求限制振幅误差在5%以内，那么时间常数应取多少？若用该系统测量50Hz 正弦信号，问此时的振幅误差和相角差是多少？少？解：设该一阶系统的频响函数为解：设该一阶系统的频响函数为1()1H j w tw=+，t 是时间常数是时间常数则 21()1()A w tw =+稳态响应相对幅值误差21()1100%1100%1(2)A f d w pt æöç÷=-´=-´ç÷+èø令d ≤5%，f =100Hz ，解得t ≤523m s 。
传感器技术习题和答案解析
传感器技术绪论习题一、单项选择题1、下列属于按传感器的工作原理进行分类的传感器是（ B ）。
A. 应变式传感器B. 化学型传感器C. 压电式传感器D. 热电式传感器2、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分。
A. 放大电路B. 数据采集电路C. 转换元件D. 滤波元件3、自动控制技术、通信技术、连同计算机技术和（C ），构成信息技术的完整信息链。
A. 汽车制造技术B. 建筑技术C. 传感技术D.监测技术4、传感器按其敏感的工作原理，可以分为物理型、化学型和（ A ）三大类。
A. 生物型B. 电子型C. 材料型D. 薄膜型5、随着人们对各项产品技术含量的要求的不断提高，传感器也朝向智能化方面发展，其中，典型的传感器智能化结构模式是（B ）。
A. 传感器＋通信技术B. 传感器＋微处理器C. 传感器＋多媒体技术D. 传感器＋计算机6、近年来，仿生传感器的研究越来越热，其主要就是模仿人的（D ）的传感器。
A. 视觉器官B. 听觉器官C. 嗅觉器官D. 感觉器官7、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B )。
A．眼睛 B. 感觉器官 C. 手 D. 皮肤8、传感器主要完成两个方面的功能：检测和（D ）。
A. 测量B. 感知C. 信号调节D. 转换9、传感技术与信息学科紧密相连，是（C ）和自动转换技术的总称。
A. 自动调节B. 自动测量C. 自动检测D. 信息获取10、以下传感器中属于按传感器的工作原理命名的是（ A ）A．应变式传感器B．速度传感器C．化学型传感器D．能量控制型传感器二、多项选择题1、传感器在工作过程中，必须满足一些基本的物理定律，其中包含（ABCD）。
A. 能量守恒定律B. 电磁场感应定律C. 欧姆定律D. 胡克定律2、传感技术是一个集物理、化学、材料、器件、电子、生物工程等学科于一体的交叉学科，涉及（ABC ）等多方面的综合技术。
A. 传感检测原理B. 传感器件设计C. 传感器的开发和应用D. 传感器的销售和售后服务3、目前，传感器以及传感技术、自动检测技术都得到了广泛的应用，以下领域采用了传感技术的有：（ABCD ）。
传感器课后习题答案
《传感器与测试技术》计算题 解题指导（仅供参考）第1章 传感器的一般特性1—5 某传感器给定精度为2%F·S ，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。
当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。
由你的计算结果能得出什么结论? 解：满量程（F▪S ）为50﹣10=40(mV)可能出现的最大误差为：∆m ＝40⨯2%=0.8(mV) 当使用在1/2和1/8满量程时，其测量相对误差分别为：%4%10021408.01=⨯⨯=γ %16%10081408.02=⨯⨯=γ1—6 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数τ和静态灵敏度K 。
（1）T y dt dy5105.1330-⨯=+ 式中, y ——输出电压，V ；T ——输入温度，℃。
（2）x y dt dy6.92.44.1=+式中，y ——输出电压，μV ；x ——输入压力，Pa 。
解：根据题给传感器微分方程，得 (1) τ=30/3=10(s)，K=1.5⨯10-5/3=0.5⨯10-5(V/℃)；(2) τ=1.4/4.2=1/3(s)，K=9.6/4.2=2.29(μV/Pa)。
1—7 已知一热电偶的时间常数τ=10s ，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s ，静态灵敏度K=1。
试求该热电偶输出的最大值和最小值。
以及输入与输出之间的相位差和滞后时间。
解：依题意，炉内温度变化规律可表示为x (t) =520+20sin(ωt)℃由周期T=80s ，则温度变化频率f =1/T ，其相应的圆频率 ω=2πf =2π/80=π/40； 温度传感器（热电偶）对炉内温度的响应y(t)为y(t)=520+Bsin(ωt+ϕ)℃热电偶为一阶传感器，其响应的幅频特性为()()786010********22.B A =⎪⎪⎭⎫ ⎝⎛⨯π+=ωτ+==ω因此，热电偶输出信号波动幅值为B=20⨯A(ω)=20⨯0.786=15.7℃由此可得输出温度的最大值和最小值分别为y(t)|m ax =520+B=520+15.7=535.7℃ y(t)|m in =520﹣B=520-15.7=504.3℃输出信号的相位差ϕ为ϕ(ω)= -arctan(ωτ)= -arctan(2π/80⨯10)= -38.2︒相应的时间滞后为∆t =()s 4.82.3836080=⨯1—8 一压电式加速度传感器的动态特性可以用如下的微分方程来描述，即x y dt dy dt y d 1010322100.111025.2100.3⨯=⨯+⨯+式中，y ——输出电荷量，pC ；x ——输入加速度，m/s 2。
《传感器技术》习题答案完整
《传感器技术》习题答案目录第一章传感器的基本概念及一般特性 (1)第二章电阻式传感器 (3)第三章电容式传感器 (5)第四章电感式传感器 (6)第五章磁电式传感器 (8)第六章压电式传感器 (9)第七章光电式传感器 (12)第八章热电及红外辐射传感器 (13)第九章数字式传感器 (14)第十章气敏和湿敏传感器 (15)第十三章传感器的标定与校准 (19)第一章 传感器的基本概念及一般特性4.解：对于一阶传感器，其幅频特性为21j )()()(ωτωω+==k H A要求幅值误差不超过5%，即a (j )115%H X k ω=-=≤因为ω=2πf=200π，带入解得0≤τ≤5.23×10-4s = 523 μs5.解：一阶传感器，其微分方程为)()()(t x b t y a dtt dy a 001=+ 对照题目所给微分方程可见：a 1=1，a 0=3，b 0=0.15。
静态灵敏度00a b k =；时间常数01a a =τ。
于是可求得∴ τ=a 1/a 0=1/3=0.33 （s ）k=b 0/a 0=0.15/3=0.05 (mV/ oC )6./（）/由()k ω=()k k ω=令00f x f ωωτω=== （1） 当()0.97k kω=时 421.960.0630x x --=解得，23 1.99x =（舍去负值），即3 1.41x =（舍去负值） 301.4128.28f f kHz ∴==（2） 当()1.03k kω=时， 421.960.05740x x -+=解得，211.39()0.172x x ==舍去负值， （舍去负值） 110 3.44f x f kHz ∴== 22027.8f x f kHz ==所以，工作频率为0~3.44kHz ，27.8~28.28kHz 。
但由于27.8~28.28kHz 距离0f 太近，易引起共振，工程上一般不予采用，故最终的工作频率范围为0~3.44kHz 。
【传感器与测试技术】练习题及答案
10．传感器按照工作原理分类，如：应变式传感器、压电式传感器、压阻式传感器、电感式传感器、电容式 传感器、光电式传感器等。对 问答题 1. 选用传感器应该遵循的原则是什么？
答：应该根据具体的检测要求和条件，保证性能满足要求即可，即选用时遵循以下几个原则。 （1）考虑检测系统内部的要求 主要指测量的目的，被检测量的选择，测量范围、精度、时间等要求。 （2）考虑检测系统外部的条件 主要指安装现场条件及情况、环境条件（温度、湿度、振动等）、信号传输距离、需要现场提供的功率 容量等。 考虑传感器自身的技术指标 主要指传感器自身的一些静态特性指标及动态特性指标，如精度、灵敏度、分辨率、固有频率、阻尼比、 频率特性、时间常数等。 2. 什么是传感器的线性度？ 答：线性度指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。 3．什么是传感器的迟滞？ 答：传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间，其输入输出特性曲线不重 合的现象称为迟滞。也就是说，对于同一大小的输入信号，传感器的正反行程输出信号大小不相等，这个差 值称为迟滞差值。 4．什么是传感器的精度？ 答：精度指测量结果的可靠程度，是测量中各类误差的综合反映。测量误差越小，传感器的精度越高。 5．什么是传感器的灵敏度？ 答：灵敏度表示传感器的输入增量与由它引起的输出增量之间的函数关系。更确切地说，灵敏度等于传感器 输出增量与被测量增量之比，是传感器在稳态输出输入特性曲线上各点的斜率。 6．什么是传感器的分辨率？ 答：传感器能检测到输入量最小变化量的能力称为分辨力。对于某些传感器，如电位器式传感器，当输入量 连续变化时，输出量只做阶梯变化，则分辨力就是输出量的每个“阶梯”所代表的输入量的大小。对于数字 式仪表，分辨力就是仪表指示值的最后一位数字所代表的权值。当被测量的变化量小于分辨力时，数字式仪 表的最后一位数不变，仍指示原值。当分辨力以满量程输出的百分数表示时则称为分辨率。
测试技术课后题答案4传感器
习题4常用传感器4.6 电容传感器（平行极板电容器）的圆形极板半径r =4mm ，工作初始极板间距离 δ0=0.3mm ，介质为空气。
问:① 如果极板间距离变化量Δδ=±l μm ，电容的变化量ΔC 是多少?② 如果测量电路的灵敏度S 1=100mv/pF,读数仪表的灵敏度S 2=5格/mV ，在Δδ= ±1μm 时，读数仪表的变化量为多少?解δδ∆-≈∆C C 220πδδεδδ∆-=∆-=∆r C C 2362312)103.0()10()104(14.31085.8----⨯±⨯⨯⨯⨯-= pF 1094.41094.4315--⨯=⨯=pF )1094.4(/m V 5m V /pF 100321-⨯⨯⨯=∆=∆ 格C S S x格472. =4-1 什么是应变片的灵敏系数？它与电阻丝的灵敏系数有何不同？为什么？一般情况下，应变片的灵敏系数小于电阻丝的灵敏系数。
原因是：当应变片粘贴于弹性体表面或者直接将应变片粘贴于被测试件上时，由于基底和粘结剂的弹性模量与敏感栅的弹性模量之间有差别等原因，弹性体或试件的变形不可能全部均匀地传递到敏感栅；丝栅横向效应的影响。
4-2 金属应变片与半导体应变片在工作原理上有何不同？前者利用金属应变引起电阻的变化；而后者是利用半导体电阻率变化引起电阻的变化（压阻效应）。
4-3 试比较自感式传感器与差动变压器式传感器的异同。
不同点：自感式传感器把被测非电量的变化转换成自感系数的变化；差动变压器式传感器把被测非电量的变化转换成互感系数的变化。
相同点：两者都属于电感式传感器，都可以分为气隙型、截面型和螺管性三种类型。
4-4在自感式传感器中,螺管式自感传感器的灵敏度最低，为什么在实际应用中却应用最广泛？答：在自感式传感器中，虽然螺管式自感传感器的灵敏度最低，但示值范围大、线性也较好；同时还具备自由行程可任意安排、制造装配方便、可互换性好等优点。
传感器与检测技术课后习题答案全文
当 yt R 时 t 3ln 2 1.22
3
3
当 yt R 时 t 3ln 1 2.08
2
2
返回
上页
下页
图库
第1章
1.5
解：此题与炉温实验的测飞升曲线类似:
yt1090(1et/T)
由y550T 5 8.51
5
ln
9
1.6
解：
yt2520(1et/T)
T 0.5
y1 7.68 y2 5.36
图库
第3章
3.7
答：应用场合有低频透射涡流测厚仪，探伤，描述转 轴运动轨迹轨迹仪。
R x1100 ,R x2200 ,R x3300 ,R x4400 ,R x5500 , R x6600 ,R x7700 ,R x8800 ,R x9900 ,R x101000
r10.1,r20.2,r30.3,r40.4r50.5
r60.6r70.7r80.8r90.9r101.0
Y111003,Y2
重写表格如下:
x 0.3 0.5 1.0 1.5 2.0 3.0 4.0 5.0 6.0 f 2.523 2.502 2.461 2.432 2.410 2.380 2.362 2.351 2.343 y -1.66 -1.78 -2.06 -2.31 -2.56 -3.06 -3.54 -4.02 -4.61
答：
① mR R m L ax m0.1 RL10Rm ax
② 1 2 11m 1 1100% 0.1
m 0.4 R m ax0 .4R L
返回
上页
下页
图库
第2章
2.5 解：①图 2-32(c)
②圆桶截面积 A R 2 r 2 59.7 106
测试及传感器技术试题及答案
测试与传感器技术试题(1)一、判断题(判断以下各题，正确的在题干后面的括号打A"√〞，错误的打B"×〞。
每题2分，共10分)1.*-Y记录仪可记录任何频率的信号。
( B )2.分析周期信号的频谱的工具是傅立叶级数。
( A )3.阻抗变换器的作用是将传感器的高输出阻抗变为低阻抗输出。
( A )4.瞬态信号的频谱一定是连续的。
( A )5.系统的不失真测试条件要求测试系统的幅频特性和相频特性均保持恒定。
( B )二、单项选择题(在每题的四个备选答案中选出一个正确答案，并将其填在题干的括号。
每题2分，共10分)1.信号*(t)=sin(2t+1)+cos(t/3)是( A )A.周期信号B.非周期信号C.瞬态信号D.随机信号*2.用共振法确定系统的固有频率时，在有阻尼条件下，( )频率与系统固有频率一致。
A.加速度共振B.速度共振C.位移共振D.自由振动3.压电式加速度计与测振仪之间可以串接的是( A )A.电荷放大器B.A/D转换器C.相敏检波器D.滤波器4.温度误差的线路补偿法是利用电桥( C )实现的。
A.相邻桥臂同变输入电压相加B.相邻桥臂差变输入电压相减C.相对桥臂同变输入电压相加D.相对桥臂差变输入电压相加5.差动变压器式位移传感器中线圈之间的互感M( B )A.始终保持不变B.随被测位移的变化而变化C.不随被测位移的变化而变化D.随线圈电流的变化而变化三、填空题(每空1分，共30分)1.假设位移信号*(t)=Acos(ωt+ψ),则其速度信号的振幅为___AW_____，加速度信号的振幅为______AW2__。
2.利用数字频率计测量振动频率时，一般对低频信号测________，高频信号测________。
3.信号的频谱函数可表示为__幅值______频谱和___相位_____频谱。
4.用共振法确定系统的固有频率时，由于测量的振动参数不同，存在着________共振频率，________共振频率，________共振频率。
《传感器及检测技术》期末测试题及答案
《传感器及检测技术》期末测试题及答案一、单项选择题（每题1分，共15分）1、金属丝应变片在测量构件的应变时，电阻的相对变化主要由( ) 来决定的。
A、贴片位置的温度变化B、电阻丝几何尺寸的变化C、电阻丝材料的电阻率变化D、外接导线的变化2、不能用涡流式传感器进行测量的是( ) 。
A、位移B、材质鉴别C、探伤D、非金属材料3、不能采用非接触方式测量的传感器是：（）。
A、霍尔传感器B、光电传感器C、热电偶D、涡流传感器4、通常所说的传感器核心组成部分是指：（）A、敏感元件和传感元件B、敏感元件和转换元件C、转换元件和调理电路D、敏感元件、调理电路和电源5、下列四种光电元件中，基于外光电效应的元件是：（）A、光敏二极管B、硅光电池C、光电管D、光导管6、为提高电桥的灵敏度，可采取的方法是：（）。
A、半桥双臂各串联一片电阻应变片；B、半桥双臂各并联一片电阻应变片；C、适当提高电桥的电源电压；D、增大应变片的初始电阻值。
7、一阶传感器输出达到稳态值的10%到90%所需的时间是 ( )。
A、延迟时间B、上升时间C、峰值时间D、响应时间8、传感器的下列指标全部属于静态特性的是 ( )。
A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性9、属于传感器动态特性指标的是 ( )。
A、重复性B、固有频率C、灵敏度D、漂移10、影响金属导电材料应变灵敏度系数K的主要因素是 ( )。
A、导电材料电阻率的变化B、导电材料几何尺寸的变化C、导电材料物理性质的变化D、导电材料化学性质的变化11、电阻应变片的线路温度补偿方法有 ( )。
A、差动电桥补偿法B、补偿块粘贴补偿应变片电桥补偿法C、补偿线圈补偿法D、恒流源温度补偿电路法12、如将变面积型电容式传感器接成差动形式，其灵敏度将 ( )。
A、保持不变B、增大为原来的一倍C、减小一倍D、增大为原来的两倍13、试题关键字：变间隙式。
测试技术与传感器课后答案
测试技术与传感器课后答案【篇一：《传感器与检测技术》习题答案--周杏鹏】t>第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。
比如：先进的传感器技术助力现代化石油钻井平台建设。
为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置，使用了感应式传感器。
在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm, 满足了近海海上勘探工作环境极为恶劣的所有要求。
1.2答：自动检测系统组成框图如下：对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。
因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系。
②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。
③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。
④其他：如耐腐蚀性、功耗、输出信号形式、体积、售价等。
1.3答：功能：信号调理：在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。
信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似。
区别：信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息，并对这些信息按照功能要求进行处理。
可以说，信号调理是进行信号处理的基础。
组成：信号调理：信号放大、信号滤波、a/d转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器（dsp）等1.4答：分类见表1-1(p8)1.5答：按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。
1.6答：1.不断拓展测量范围，提高管检测精度和可靠性2重视非接触式检测技术研究 3检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化，空中电磁波扰动等）综合作用的结果。
国家开放大学电大本科《传感器与测试技术》期末题库及答案
最新国家开放大学电大本科《传感器与测试技术》期末题库及答案考试说明：本人针对该科精心汇总了历年题库及答案，形成一个完整的题库，并且每年都在更新。
该题库对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。
做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他网核及教学考一体化答案，敬请查看。
《传感器与测试技术》题库及答案一一、简答题(每小题5分。
共20分)1．传感器：2．静特性：3．霍尔效应：4．压电效应：二、选择题(选择正确的答案，将其对应的字母填入括号内。
每空3分。
共12分)5．在光的作用下，能够使物体内部产生一定方向的电动势的现象叫( )。
A ．声光效应B ．热释电效应C ．光电导效应D ．光生伏特效应6．应变片绝缘电阻R m 是指已粘贴的应变片的引线与被测试件之间的电阻值，通常要求R m 的范围是( )。
A ．50～100ΩM 以上B ．10～100ΩM 以上C ．50～l00ΩK 以上D ．100～500ΩM 以上7．利用光生伏特效应制成的光电器件有光敏二极管、光敏三极管和光电池等。
利用( )可制成半导体光敏电阻。
利用( )制成的光电器件有真空光电管、充气光电管和光电倍增管。
A ．压电效应B ．外光电效应C ．磁电效应D ．声光效应E ．光电导效应三、问答题(每小题6分，共24分)8．无失真检测的条件是什么?9．什么叫金属应变片的横向效应?10．磁电式传感器有何优点?11．简述电容式传感器的工作原理。
四、简答题(16分)12．请画出两种霍尔元件的驱动电路，简述其优缺点。
五、简述题(16分)13．常用的超声波探伤方法有哪些?各有什么特点?六、论述题(12分)14．简述传感器的选用原则与设计测试系统时应考虑的因素。
试题答案及评分标准一、简答题(每小题5分，共20分)1．传感器：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于精确处理和应用的另一种量的测量装置或系统。
测试技术与传感器 课后题全(附答案)
1-3 用测量范围为-50~150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：真值L=140kPa, 测量值x=142 kPa 绝对误差Δ=x-L=142-140=2 kPa实际相对误差 标称相对误差 引用误差1-12 用电位差计测量电势信号x E （如图所示）,已知: ,10,10,5,2,42121Ω=Ω=Ω===p r R R mA I mA I 电路中电阻p r R R ,,21的定值系统误差分别为,005.0,01.0,01.021Ω+=∆Ω+=∆Ω+=∆p r R R 设检流计A 、上支路电流1I 和下支路电流2I 的误差忽略不2100% 1.43%140L δ∆=⨯==2100% 1.41%142x δ∆'=⨯==100%100%21%150(50)m x γ∆∆=⨯=⨯==--测量上限－测量下限计。
求修正后的x E 的大小。
解：1122()x p E r R I R I =+-当不考虑系统误差时，有0(105)410240x E mV =+⨯-⨯= 已知12,,p r R R 存在系统误差，按照误差合成理论，可得1112240.00540.0120.010.04x p E I r I R I R mV∆=∆+∆-∆=⨯+⨯-⨯=修正后的E x 为0400.0439.96x x x E E E mV =-∆=-=2-4 某压力传感器测试数据如下表所示，计算非线性误差、迟滞和重复性误差 压力/MPa输出值/mV第一循环 第二循环 第三循环 正行程反行程 正行程 反行程 正行程 反行程 0 -2.73 -2.71 -2.71 -2.68 -2.68 -2.69 0.02 0.56 0.66 0.61 0.68 0.64 0.69 0.04 3.96 4.06 3.99 4.09 4.03 4.11 0.06 7.40 7.43 7.43 7.53 7.45 7.52 0.08 10.88 10.95 10.89 10.93 10.94 10.99 0.1014.4214.4214.4714.4714.4614.46解：书上例题P462-5当被测介质温度为1t ，测温传感器示值温度为2t 时，有下列方程式成立：ττd dt t t 221+=当被测介质温度从25C o 突然变化到300C o 时，测温传感器的时间常数s 1200=τ，试确定经过350s 后的动态误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．什么是传感器？它由哪几个部分组成？分别起到什么作用？2．传感器技术的发展动向表现在哪几个方面？3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？4．某位移传感器，在输入量变化5 mm 时，输出电压变化为300 mV ，求其灵敏度。
5. 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2=2.0V/mV 、S3=5.0mm/V ，求系统的总的灵敏度。
6．什么是应变效应？什么是压阻效应？什么是横向效应？7、试说明金属应变片与半导体应变片的相同和不同之处。
8、 应变片产生温度误差的原因及减小或补偿温度误差的方法是什么？9、钢材上粘贴的应变片的电阻变化率为0.1%，钢材的应力为10kg/mm 2。
试求10、如图所示为等强度梁测力系统，1R 为电阻应变片，应变片灵敏度系数05.2=k ，未受应变时Ω=1201R ，当试件受力F 时，应变片承受平均应变4108-⨯=ε，求（1）应变片电阻变化量1R ∆和电阻相对变化量11/R R ∆。
（2）将电阻应变片置于单臂测量电桥，电桥电源电压为直流3V ，求电桥输出电压是多少。
（a ）（b ） 图等强度梁测力系统 11、单臂电桥存在非线性误差，试说明解决方法。
12、某传感器为一阶系统，当受阶跃函数作用时，在t=0时，输出为10mV;t →∞时，输出为100mV;在t=5s 时，输出为50mV,试求该传感器的时间常数。
13. 交流电桥的平衡条件是什么？14．涡流的形成范围和渗透深度与哪些因素有关?被测体对涡流传感器的灵敏度有何影 响?15．涡流式传感器的主要优点是什么?16．电涡流传感器除了能测量位移外，还能测量哪些非电量？17．某电容传感器（平行极板电容器）的圆形极板半径)(4mm r =，工作初始极板间距离)(3.00mm =δ，介质为空气。
问：（1）如果极板间距离变化量)(1m μδ±=∆，电容的变化量C ∆是多少？（2）如果测量电路的灵敏度)(1001pF mV k =，读数仪表的灵敏度52=k （格／mV ）在)(1m μδ±=∆时，读数仪表的变化量为多少？18．寄生电容与电容传感器相关联影响传感器的灵敏度，它的变化为虚假信号影响传感器的精度。
试阐述消除和减小寄生电容影响的几种方法和原理。
19．简述电容式传感器的优缺点。
20．电容式传感器测量电路的作用是什么？21．简述正、逆压电效应。
22．压电材料的主要特性参数有哪些？23．简述电压放大器和电荷放大器的优缺点。
24．能否用压电传感器测量静态压力？为什么？25．说明霍尔效应的原理？26．磁电式传感器与电感式传感器有何不同？27．霍尔元件在一定电流的控制下，其霍尔电势与哪些因素有关？28．说明热电偶测温的原理及热电偶的基本定律。
29．将一只灵敏度为0.08mv/℃ 的热电偶与毫伏表相连,已知接线端温度为50℃,毫伏表的输出为60 mv, 求热电偶热端的温度为多少?30．试比较热电阻与热敏电阻的异同。
31．什么是光电效应，依其表现形式如何分类，并予以解释。
32．简述CCD 的工作原理。
33．说明光纤传输的原理。
34．光纤传感器常用的调制原理有哪些？35．红外线的最大特点是什么？什么是红外传感器？36．超声波在介质中有哪些传播特性？37．什么是超声波的干涉现象？38．为什么电感式传感器一般都采用差动形式?参考答案1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。
敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。
2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。
（2）开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。
如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。
②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。
它们的特点是传感器与微型计算机有机结合，构成智能传感器。
系统功能最大程度地用软件实现。
（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。
（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。
3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。
衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。
1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx 的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。
5）传感器的漂移是指在外界的干扰下，输出量发生与输入量无关的、不需要的变化。
漂移包括零点漂移和灵敏度漂移等。
传感器的动态特性是指其输出对随时间变化的输入量的响应特性：频率响应、时间常数、固有频率和阻尼比等。
1）瞬态响应特性：传感器的瞬态响应是时间响应。
在研究传感器的动态特性时，有时需要从时域中对传感器的响应和过渡过程进行分析。
这种分析方法是时域分析法，传感器对所加激励信号的响应称瞬态响应。
常用激励信号有阶跃函数、斜坡函数、脉冲函数等。
2）频率响应特性：传感器对正弦输入信号的响应特性，称为频率响应特性。
频率响应法是从传感器的频率特性出发研究传感器的动态特性。
为了减小动态误差和扩大频率响应范围，一般是提高传感器固有频率ωn。
4．某位移传感器，在输入量变化5 mm时，输出电压变化为300 mV，求其灵敏度。
解：其灵敏度333001060510UkX--∆⨯===∆⨯5. 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2=2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。
解：6．什么是应变效应？什么是压阻效应？什么是横向效应？解：应变效应，是指在导体产生机械变形时，它的电阻值相应发生变化。
压阻效应，是指半导体材料在某一轴向受外力作用时，其电阻率ρ发生变化的现象。
横向效应，是指将直的电阻丝绕成敏感栅后，虽然长度不变，应变状态相同，但由于应变片敏感栅的电阻变化较小，因而其灵敏系数k较电阻丝的灵敏系数k0小的现象。
7、试说明金属应变片与半导体应变片的相同和不同之处。
解：金属应变片由敏感栅、基片、覆盖层和引线等部分组成。
金属电阻应变片的敏感栅有丝式、箔式和薄膜式三种。
箔式应变片是利用光刻、腐蚀等工艺制成的一种很薄的金属箔栅，其优点是散热条件好，允许通过的电流较大，便于批量生产，可制成各种所需的形状；缺点是电阻分散性大。
薄膜式应变片是采用真空蒸发或真空沉淀等方法在薄的绝缘基片上形成0.1μm以下的金属电阻薄膜的敏感栅，最后再加上保护层。
它的优点是应变灵敏度系数大，允许电流密度大，工作范围广。
半导体应变片是用半导体材料制成的，其工作原理是基于半导体材料的压阻效应。
半导体应变片的突出优点是灵敏度高，比金属丝式应变片高50～80倍，尺寸小，横向效应小，动态响应好。
但它有温度系数大，应变时非线性比较严重等缺点。
8、应变片产生温度误差的原因及减小或补偿温度误差的方法是什么？解：电阻应变片产生温度误差的原因：当测量现场环境温度变化时，由于敏感栅温度系数及栅丝与试件膨胀系数之差异性而给测量带来了附加误差。
电阻应变片的温度补偿方法：通常有线路补偿法和应变片自补偿两大类。
1）电桥补偿是最常用的且效果较好的线路补偿法。
电桥补偿法简单易行，而且能在较大的温度范围内补偿，但上面的四个条件不一满足，尤其是两个应变片很难处于同一温度场。
2）应变片的自补偿法是利用自身具有温度补偿作用的应变片。
9、钢材上粘贴的应变片的电阻变化率为0.1%，钢材的应力为10kg/mm 2。
试求① 求钢材的应变。
② 钢材的应变为300×10-6时，粘贴的应变片的电阻变化率为多少?解：① R l F R l∆∆≈是ΔR/R=2（Δl/l）。
因为电阻变化率是ΔR/R=0.001，所以Δl/l （应变）=0.0005=4510-⨯② 因66430010,230010610l R R l---∆=⨯∆=⨯⨯=⨯所以 10、如图所示为等强度梁测力系统，1R 为电阻应变片，应变片灵敏度系数05.2=k ，未受应变时Ω=1201R ，当试件受力F 时，应变片承受平均应变4108-⨯=ε，求（1）应变片电阻变化量1R ∆和电阻相对变化量11/R R ∆。
（2）将电阻应变片置于单臂测量电桥，电桥电源电压为直流3V ，求电桥输出电压是多少。
（b ） （b ）图等强度梁测力系统解： （1）4311 2.05810 1.6410R K R ε--∆==⨯⨯=⨯，311 1.64101200.1968R k R ε-∆=⋅=⨯⨯=Ω 解：（2）3111123414112344131124113()()()(1)(1)o R R R U E R R R R R R R E R R R R R R R R R E R R R R R R +∆=-+∆++∆=+∆++∆=∆+++ 设桥臂比21R n R =，分母中11/R R ∆可忽略，并考虑到平衡条件3124R R R R =，则上式可写为： 121(1)o R n U En R ∆=+ ()32323 1.6410(1)4.92101n n n n --=⨯⨯⨯+=⨯⨯+ 11、单臂电桥存在非线性误差，试说明解决方法。
解：为了减小和克服非线性误差，常采用差动电桥在试件上安装两个工作应变片，一个受拉应变，一个受压应变，接入电桥相邻桥臂，称为半桥差动电路，由教材中的式（2-42）可知，U o 与ΔR 1/R 1呈线性关系，差动电桥无非线性误差，而且电桥电压灵敏度K V =E /2，比单臂工作时提高一倍，同时还具有温度补偿作用。
