GE Lightspeed VCT操作流程

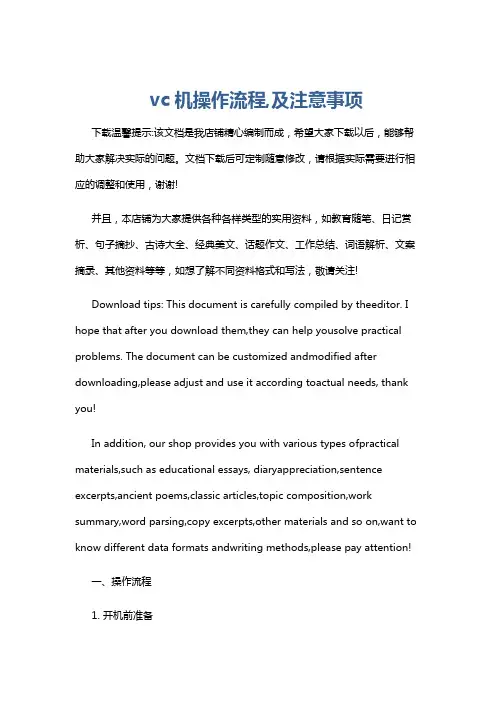

vc机操作流程,及注意事项

vc机操作流程,及注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、操作流程1. 开机前准备检查 VC 机的电源线是否连接牢固。
GE公司CT操作台操作步骤

GE公司CT操作台操作步骤1.准备工作在操作CT操作台之前,需要进行一些准备工作。
首先,确保操作台的电源和所有连接线(例如电源线、数据线等)都已连接并接通电源。
其次,检查CT扫描仪是否已经准备好并处于待命状态。
2.患者准备在进行CT扫描之前,需要对患者进行适当的准备。
首先,核对患者的身份信息,包括姓名、年龄、性别等。
然后,询问患者有无对于放射线的过敏反应,如有需要采取适当的措施。
同时,应向患者解释整个CT扫描过程,以及可能的不适或风险。
3.定位患者确保患者的正确定位是进行CT扫描的关键步骤之一、根据患者的具体需要,可以采用不同的定位方法,例如平躺、仰卧、俯卧等。
在进行定位过程中,应尽量确保患者的身体部位与CT扫描仪的扫描范围相匹配。
4.CT扫描参数设置在进行CT扫描之前,需要设置适当的扫描参数。
这些参数包括扫描类型(如螺旋扫描、层叠扫描等)、扫描区域(例如头部、胸部、腹部等)、扫描针距、扫描速度、扫描层厚、对比剂使用等。
根据患者的具体情况和临床需要,选择合适的扫描参数进行设置。
5.执行CT扫描在设置完扫描参数之后,可以开始进行CT扫描。
首先,将患者放置在CT操作台上,并确保患者的身体部位与CT扫描仪的扫描范围相匹配。
然后,根据患者的具体需求,选择相应的扫描方式(如连续扫描、间隔扫描等)并开始扫描。
在扫描过程中,操作人员需要密切观察患者的状态,并及时做好记录。
6.图像重建和处理在完成CT扫描后,需要对图像进行重建和处理。
首先,将扫描得到的原始数据导入CT操作台,并选择合适的图像处理参数(如窗位、窗宽、对比度调整等)。
然后,根据医生的要求,对图像进行进一步的重建和处理,以便更好地观察和分析。
7.图像存储和传输在图像重建和处理完成后,需要对图像进行存储和传输。
首先,将重建和处理得到的图像保存到CT操作台的硬盘或其他存储设备中。
然后,可以通过网络或其他途径将图像传输到其他计算机或设备上,以便医生进行远程诊断和讨论。

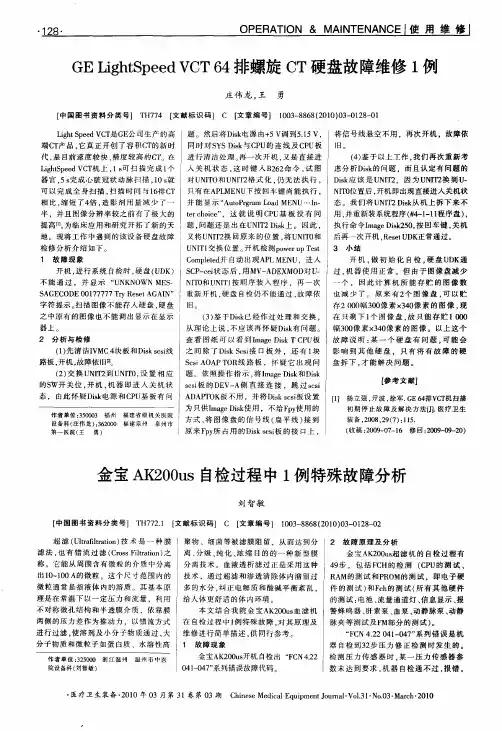

GE LightSpeed VCT 64排螺旋CT硬盘故障维修1例

( ) 于 D s 已 经作 过 处 理 和 交 换 , 3鉴 ik 查 看 图 纸 可 以看 到 I g s P maeDikT C U板 S s AOA ci PTO R线 路 板 ,怀 疑 它 出 现 问
从 理 论 上说 , 应 该 再怀 疑 D s 有 问题 。 幅 30 素 x 4 像 素 的 图像 。以 上 这 个 不 i k 0像 30
() 1 先清 洁 I MC4 板和 D s s V 块 i si k c 线 之 间 除 了 D s c i 口板 外 . 还 有 1 i S s接 k 块 影 响 到 其 他 硬 盘 . 只有 将 有 故 障 的 硬 路板 , 开机 , 障依 旧目 故 。
( 交 换 UNr 2 UN T 设 置 相 应 题 。依 照 操 作 指 示 , maeD s 和 D s 2) r到 I O, 将I g i k i k
・
18 ・ 2
O E A I & M IT N N EJ 甩 修j P R TON AN E A C 使
G ihS e d C 4 ELg tp e T6 排螺旋 C V T硬盘故 障维修 l 例
庄 伟龙 . 王 勇
[ 国 图书 资料 分 类 号】 T 7 4 [ 献 标识 码1 C 【 中 H7 文 文章 编 号] 10 — 88 2 1 )3 0 2 - 1 0 3 8 6 {0 0 0 — 18 0
代 , 目前 速 度较 快 、 度 较 高 的C 。在 进 行 清 洁 处 理 。 一次 开 机 . 是直 接进 是 精 T 再 又
Lg tp e ihS edVC 机 上 . 可 扫 描 完 成 1 T 1s 个 入 关 机 状 态 , 时 键 入 B 6 命 令 , 图 虑 分 析D s 的 问题 .而 且 认定 有 问题 的 这 22 试 i k
GE64排VCT冠脉扫描指导手册-中文

GE HealthcareLightSpeed™ VCTLightSpeed™ VCT XTLightSpeed™ Pro 32LightSpeed™ VCT Select冠状动脉成像的心脏扫描准则GE Medical Systems 作为 GE Healthcare 开展业务LightSpeed VCT心脏扫描准则,简体中文5166167-141修订版: 32007 General Electric Company 版权所有保留所有权利。
0459SFDA (I) 20043302512SFDA (I) 20053311541此页有意留为空白。
修订历史记录修订日期修改理由112-05首次发行203-07更新信息305-07更新信息5166167-141 修订版 3(2007 年 5 月) i-1© 2007 General Electric Company 版权所有。
保留所有权利。
LightSpeed VCT 心脏扫描准则此页有意留为空白。
i-25166167-141 修订版 3(2007 年 5 月)© 2007 General Electric Company 版权所有。
保留所有权利。
目录目录修订历史记录.........................................................................................................................................i-1普通患者/扫描准备........................................................................................................................1-1患者准备.........................................................................................................................................1-1患者皮肤准备和电极放置.....................................................................................................1-1用于获得信号清晰度的备用电极位置............................................................................1-2检查电极,确保其类型无误、未过期或陈旧.....................................................1-3扫描准备.........................................................................................................................................1-5扫描之前.........................................................................................................................................1-7心脏螺旋扫描采集...........................................................................................................................1-11定位像扫描.........................................................................................................................1-11VCT 心脏血管造影术扫描模式..........................................................................................1-12低剂量螺旋系列或 Smartscore 采集(可选).........................................................1-14计时团块扫描....................................................................................................................1-17Bowtie 过滤器旨在:......................................................................................................1-22即将扫描患者之前的准备工作.................................................................................1-26备用显影剂增强心脏采集方法.................................................................................................1-29SnapShot Pulse..........................................................................................................................1-29完成 SnapShot Pulse 采集的步骤....................................................................................1-31如何利用 SnapShot Pulse 执行最低剂量检查...........................................................1-32设置下列 SnapShot Pulse 扫描参数.......................................................................1-34心脏系列回溯重建编号.................................................................................................................1-37单相位图像组....................................................................................................................1-37多相位图像组....................................................................................................................1-37心脏 ECG 门控图像带有下列注释之一:.............................................................1-37回溯重建心脏螺旋..................................................................................................................1-38SnapShot Pulse 的回溯重建................................................................................................1-39ECG 浏览器/R 峰值编辑器概述.......................................................................................1-40移动触发器.........................................................................................................................1-42插入触发器.........................................................................................................................1-44删除触发器.........................................................................................................................1-45翻转曲线..............................................................................................................................1-45选区模式..............................................................................................................................1-46放大和缩小.........................................................................................................................1-47SmartPrep.............................................................................................................................................1-48利用 SmartPrep 执行心脏门控采集的提示................................................................1-48附录 A: 32 层配置TOC - 1 5166167-141 修订版 3(2007 年 5 月) © 2007 GE Healthcare 版权所有。
64排LightSpeed_CT中文场地资料

gGE(中国)医疗集团设备安装PIM 5116410-R13Lightspeed VCT场地准备快速指南GE梦想启动未来前言尊敬的客户:感谢您选择了GE医疗集团当代最先进的CT产品Lightspeed VCT!如您所知,该产品凝聚许多先进成像技术及众多的科学成果,其安装环境及场地的准备必须满足该产品统一的严格规范,我们共同的心愿就是当设备到达贵院时,一个合格、完备的场地已经准备就绪。
GE医疗集团具有悠久的历史,积累了丰富的从业经验。
我们将在场地的准备过程中与您分享我们的经验,并尽力协助您完成场地的各项准备工作。
本手册介绍了与设备安装准备相关的项目流程、设备安装前机房准备的技术要求、远程宽带接入服务说明、场地检查表等内容,希望通过本手册能够在项目执行伊始,使我们双方对项目内容和要求有完整、充分的认识和了解,确保设备安装工作及时、高效、优质地完成。
GE(中国)医疗集团设备安装规划组目录• 前言 (2)• 目录 (3)• 房间尺寸要求 (4)• 系统电源要求 (5)• 保护地线 (6)• 配电柜示意图 (7)• 扫描间承重要求 (8)• 振动要求 (8)• 温湿度要求 (9)• 海拔高度要求 (9)• 电磁干扰要求 (9)• 辐射防护要求 (9)• 电气环境要求 (9)• 空气质量要求 (9)• 照明要求 (10)• 运输要求 (10)房间尺寸要求1. 扫描间推荐净尺寸(长x宽x高)……………… 7.2m x 4.5m x2.8m2. 病人及设备出入门推荐净尺寸(宽x高)……… 1.3m x 2.1m3. 与设备出入门相临走廊的推荐宽度…………… 2.5m4. 观察窗参考尺寸(宽x高)……………………… 1.5m x 0.8m5. 窗底边距地面…………………………………… 0.8m6. 操作间推荐净尺寸(长x宽x高)……………… 3.0m x 4.5m x 2.8m7. 操作间门推荐净尺寸(宽x高)………………… 1.0m x 2.0m注:1. 推荐院方准备单独的医生诊断室和病人候诊室。
LightSpeedCT手册

LightSpeed CT技术手册工程师内部交流,严禁外传流通复制目录章节页码第一章系统使用前 (1)注意 (1)用户信息 (2)应用帮助信息 (2)第二章X射线防护 (5)第三章CT安全 (7)通用安全 (7)操作控制台人机工效设计 (8)姿势 (8)设备调整 (8)椅子 (8)键盘 (9)屏幕 (9)舒适度 (9)电气安全 (10)法规要求 (10)电磁兼容性 (12)EMI/EMC术语 (13)紧急停止 (14)所有系统 (14)紧急情况电源关闭 (15)X射线打开时患者紧急维护 (16)紧急停止后系统恢复 (16)只有机架控制面板的系统 (16)紧急关闭后系统恢复 (17)只有机架控制面板的系统 (17)辐射安全 (18)机械安全 (19)带有非金属床板和附件的系统 (21)i如果床板不能推进 (21)激光安全:警告标签 (23)操作控制台 (25)紧急停止位置 (25)机架和诊断床 (26)紧急停止位置 (26)带有机架控制面板的系统 (26)检查前床板准备和患者安排 (26)床板准备 (26)患者检查前准备 (27)螺旋扫描安全 (28)心脏图像安全 (29)测量精度 (30)重排平面厚度 (32)肺部扫描滤波函数 (32)第四章如何使用《学习参考手册》 (35)第五章管预热 (37)第六章日常快速校准程序 (39)第七章准备系统 (41)第八章检查磁盘空间 (43)检查图像空间 (43)第九章重新启动系统 (45)系统关闭和重启程序 (45)第十章停止和启动操作系统 (47)每日扫描结束时如何关闭MDC (48)带有机架控制面板的系统 (48)ii第十一章一般信息 (49)预期用途 (49)CT描述 (49)CT操作理论 (50)DICOM 打印 (50)X射线 (51)管预热 (51)LightSpeed Ultra的操作理论 (52)系统概略 (52)系统特征 (52)管 (52)探测器 (52)可升级数据采集子系统(MDAS) (53)患者扫描 (54)EMI/EMC (54)网络 (54)远程主机参数 (54)网络兼容性 (56)网络数据与控制流程 (58)X射线产生和检测详述 (59)概略 (59)机架坐标系 (59)部件 (60)CAM准直仪 (60)Z轴单元合计 (61)准直仪理论 (63)系统操作模式 (64)概略 (64)侦察扫描 (64)儿科图像 (64)轴向扫描 (65)螺旋扫描 (65)螺旋扫描概略 (65)Premium图像质量螺旋扫描示例 (66)心脏螺旋扫描概略 (67)校准模式 (67)系统图像质量特征 (68)Lite几何空间 (68)智能增益 (68)用户界面扫描及重建预置 (68)当前X射线管容量影响预置及扫描延迟 (69)iii焦点 (69)灯丝选择 (70)灯丝选择表 (70)数据收集 (70)扫描参数 (71)重建 (72)螺旋扫描数据运用 (73)总体数据通道运用图像间隔上限 (73)标称螺旋层面厚度 (74)心脏螺旋层面曲线 (74)校准扫描 (75)预热要求 (75)数据存储 (75)图像显示 (76)灰阶 (76)CT值 (77)不可控制变化 (78)像素 (79)像素坐标 (79)PAS坐标 (80)像素与CT值 (82)窗宽 (83)窗位 (84)第十二章质量保证 (85)QA模型 (85)质保日期安排 (87)系统性能 (88)保持图像质量 (88)QA模型定位 (89)为分辨率、低对比度、噪声和均匀性测试预置QA序列 (89)分析QA图像 (90)对比度等级 (91)高对比度空间分辨率 (92)MTF(选择项) (94)低对比度探测能力 (94)噪声与均匀性 (96)层面厚度 (97)预置QA序列以进行层面厚度测试——模型1段 (98)图像层面厚度分析 (99)定位灯精度(活体软组织检查中尤为重要) (100)iv预置QA序列以进行定位灯精度检测——模型1段 (100)典型结果和允差 (103)对比度等级 (104)高对比度空间分辨率 (104)轴向扫描层面厚度 (104)低对比度检测能力 (104)水噪声和CT值 (104)放射量测定 (105)一般信息 (105)CTDI (107)CTDI表和因子 (108)CTDIw (110)CTDI100典型技术 (113)其它放射性测定信息 (115)DLP (115)剂量效果 (115)侦察扫描剂量 (115)性能测试模型 (116)噪声 (116)噪声 (116)标称层面厚度 (117)灵敏度曲线图 (117)调制传递函数(MTF) (122)最大偏差 (122)代表剂量1020.33(C) (2) i, ii与iii (123)剂量曲线图1020.33(C) (2) iv (123)性能1020.33(C) (3) (123)噪声 (123)调制传递函数 (123)灵敏度曲线图 (123)辐射保护 (124)第十三章PERFORMIX ULTRA X射线管规格 (129)环境规定 (129)非操作环境 (129)操作环境 (129)诊断源组件 (129)渗漏技术因子 (129)质量当量滤波 (130)PERFORMIX ULTRA X射线管单元 (130)CT扫描额定值 (130)PERFORMIX ULTRA X射线管组件 (132)v标志 (132)参考轴线 (132)最大电位差 (132)原则尺寸(包括安装支架) (132)重量(不包括安装支架) (132)PERFORMIX ULTRA X射线管插头 (133)靶材料 (133)最大电位差 (133)双焦点 (133)小焦点 (133)大焦点 (133)靶角度 (133)转子速度 (133)阳极热容量 (134)连续曝光额定值 (135)单一曝光负载额定值 (135)PERFORMIX ULTRA X射线管组件 (138)最大热容量 (138)Housing 5.5MHU/4100千焦 (138)Insert 6.3 MHU/4700千焦 (138)管组件最大散热量 (138)焦点调制传递函数 (139)第十四章系统规格 (141)模型号码 (143)系统尺寸 (143)螺旋低对比度探测能力统计 (143)轴向低对比度探测能力统计 (143)剂量控制性能 (145)子系统规格 (147)操作控制台 (147)主机 (147)图像处理器 (147)图像重建引擎(pegasus) (148)八排探测器 (148)八排DAS (149)诊断床 (149)负载能力 (149)最大床板行程 (149)床板速度 (149)扫描位置精度 (149)升降行程时间 (149)vi全程 (149)升降精度 (149)升降范围 (150)机架 (150)倾斜限值 (150)倾斜速度 (150)机架入口直径 (150)等角点与管间距离 (150)管焦点与探测器距离 (150)旋转速度 (150)旋转自由度 (150)X射线管 (150)PERFORMIX (150)焦点 (151)激光定位灯 (151)最大输出功率 (151)电源 (151)维护 (151)发生器子系统规格 (152)主要电源 (152)线电压 (152)3相交流,50/60赫兹±0.5赫兹 (152)额定满负荷输出时对3相电源的最大需求 (152)要求的最大线电流 (152)发生器额定运行周期 (152)最大功率 (152)电压选择 (152)最大电流 (152)规定 (153)上升时间 (153)下降时间 (153)发生器运行周期 (153)电压、电流与时间的精度 (153)kV (153)kV选择 (153)基本kVp精度 (153)前十毫秒内kVp (153)mA (154)mA选择 (154)mA精度 (154)曝光时间 (154)正常轴向扫描选择 (154)电影模式 (154)vii侦察扫描 (154)螺旋(连续)扫描 (154)精度 (154)测量工具偏差 (155)kV (155)mA (155)曝光时间 (155)受以下条件控制的精度 (155)线电压 (155)电源电压调节率 (155)由外部负载引起的瞬时电压变化必须不能超过下列规定: (155)测量基准 (156)kV (156)mA (156)曝光时间 (157)环境要求 (157)系统冷却要求 (157)温度和湿度要求 (158)环境温度 (158)控制台/计算机,PDU (158)检测室内的诊断床与机架 (158)变化率 (158)室内温度均匀性 (158)介质(磁盘/磁带) (158)相对湿度(全区域) (159)电磁干扰 (159)污染 (159)地毯 (159)照明 (160)患者舒适度 (160)控制室 (160)设备室 (160)场所海拔高度 (160)第十五章维护计划 (161)第十六章索引 (165)viii第一章系统使用前注意任何人在操作此系统和运用此系统为患者扫描或诊断之前必须接受训练。
【技术小知识】CT机器的日常操作流程及注意事项

【技术小知识】CT机器的日常操作流程及注意事项VCT的日常操作流程及注意事项VCT为GE公司容积CT(volume CT)的简称,又称64排CT,是当今世界上最高端的CT之一。
为确保机器的开机率、优秀的图像质量以及能更好、更全面的使用设备,现将VCT的日常操作流程及注意事项列举如下:一. VCT属于高端、精密设备,应由专人操作、管理、维护,严禁私自修改、删除有关协议及参数设置,以免影响设备正常运转;二.每天应该正常关机一次,关机时使用主机右屏中的“shut down”键,并选择对话框中的“shut down”,待自检程序结束后,关闭控制台下电源“Power Off”;机架电源无需每天切断,但如有数天长时间不使用设备,因切断机架电源;三.当球管2小时未进行扫描,程序会自动弹出“Tube Warm-Up”的对话框,此时应进行球管加热,以保证图像质量及球管正常使用寿命,在加热过程中,不可随意中止加热扫描程序;四.患者扫描结束后,应尽快结束该患者的扫描协议,避免因球管空转所造成的不必要损耗;五.每天进行一次空气校准(Fast Calibration),该过程是以空气为媒介,用以纠正图像测量中的CT值,因此在校准扫描时,机架内不允许有任何物体,在此过程中不能使用水模。
为确保校准的精确性,在日常使用设备时,要注意机架尤其是扫描窗口(scan window)的清洁。
该校准过程一般需要进行20分钟左右,在此期间,不可随意中止扫描程序,以免影响图像的质量;六.为确保设备的正常运行,要求主机及操作室内保持衡定的温度(20°C~26°C)及湿度(30%~60%),保证机房内的干净、整洁,减少灰尘的进入,以免影响探测器等灵敏部件的正常工作;七.尽可能避免主机在操作或机架在扫描过程中突然断电,这将对主机的重建单元、球管等主要部件造成极大损害,并可直接造成不能扫描、图像不能重建等严重后果并影响设备的使用寿命,因此应尽可能在断电前确保主机已正常关机;八.每天应做好当天患者资料的备份工作,以免由于突发原因造成患者检查数据的丢失;九. DVD-ram在系统恢复中必不可少,因此在日常不使用时,应尽可能确保其处于断电状态,减少因不当操作而引起的设备损坏。
超级紫外测试仪使用方法

超级紫外测试仪使用方法
超级紫外测试仪是一种用于测量紫外线辐射量的仪器,操作方法如下:
1.将超级紫外测试仪放置在测试区域内,保证其与测试对象的距离适当。
2.打开超级紫外测试仪开关,仪器开始运作。
3.设置测试参数,包括波长范围、采样速率、测试时间等。
4.在测试过程中,观察仪器显示界面上的数据变化,确保测试结果准
确可靠。
5.测试完成后,关闭超级紫外测试仪开关,取出测试数据。
6.根据测试结果进行分析和判断,评估测试对象的紫外辐射量,以及
对人体的危害程度。
需要注意的是,在使用超级紫外测试仪时需要戴上防护眼镜,避免紫
外线损伤眼睛。
同时,也应该正确保养仪器,防止出现故障。
维健美7代仪器操作方法

维健美7代仪器操作方法
维健美是一种脉冲波理疗技术,在进行操作之前,需要先了解仪器的基本操作方法。
以下是维健美7代仪器的基本操作方法:
1. 打开电源:找到仪器的电源开关,将其打开。
通常仪器的电源开关位于仪器的底部或者背部。
2. 设置参数:根据治疗需要,调节仪器的参数。
维健美7代仪器通常有不同的程序和模式可供选择,可以根据具体情况选择合适的程序和模式。
3. 准备治疗区域:确定需要治疗的部位,确保该部位干燥、清洁,并没有任何与金属接触的物体。
4. 使用导电贴片:将仪器的导电贴片与治疗区域接触,确保贴片与皮肤贴合紧密,并确保导电贴片没有皱褶或损坏。
5. 开始治疗:按下仪器的开始/停止按钮,开始治疗。
根据需要调节治疗时间和治疗强度。
6. 结束治疗:治疗结束后,按下仪器的开始/停止按钮,停止治疗,并断开电源。
需要注意的是,使用维健美仪器时,应按照相关的使用说明和安全须知进行操作,
并遵循专业人员的指导。
对于没有相关训练和经验的人士来说,最好避免自行操作,以免造成不必要的伤害。
氦氖激光治疗仪操作指南

氦氖激光治疗仪操作指南
▶步骤一:开机
插上电源线,操作面板开机显示灯亮,仪器进入开机状态。
▶步骤二:调节照射距离
通过调节光源悬臂和转动灯头角度,将光杯口对准需要治疗的部位,并将照射距离调节到合适范围。
▶步骤三:设定治疗时间
按▲增加治疗时间
按▼减少治疗时间
▶步骤四:启动治疗
按开始启动治疗
▶步骤五:中断治疗
在治疗过程中如果需要中断治疗,请按停止
▶步骤六:恢复治疗
在中断治疗后如果需要恢复治疗,请按开始
▶步骤七:结束治疗
治疗结束后仪器会自动停止,如需提前结束治疗,请
在中断治疗后按停止
▶步骤八:关机
待光源风扇停止转动以后,关闭右侧电源开关,并拔掉电源线。
建议治疗方案:
照射距离:10~15cm
单次治疗时间:10~20分钟
治疗次数:每天1~2次
治疗疗程:5~7天一疗程
开放性创面或惧热刺激患者治疗时须严格参考照射治疗示意图中温度提示,以选择合适照射距离,同时可在创面部位配合喷洒生理盐水或配合雾化治疗,以保证创面湿性愈合。
患处有敷料或纱布包扎时可直接照射治疗,但要获得最佳疗效,则需裸露患处照射。
创面处血液循环障碍患者暴露照射,建议适当增加距离,最小距离不得小于12cm。
以上治疗方案为常规治疗方案,如遇疑难病例或特殊患者可酌情增加治疗时间和治疗次数,调节治疗距离,并谨遵医嘱。
GELightSpeed64排VCT伪影维修和排除

[] 2 李乔祥 . 大学生数学 建模竞赛 的宗 旨浅析【 . J 高等理科教 育 ,0 5 ] 2 0
( )1 3 16 5 :2 — 2 .
[] 3 谢金星 . 科学组织 大学生 数学建模竞 赛 促进创新 人才培养 和数
学 教育改革 [. J中国大学教学 ,0 9 2 :- 1 ] 20 ()8l. [] 4 王顺芳 . 如何在备战数学建模竞赛 中提高大学生 的综合能力[1 J高 _
选 题 上 . 工 上 , 难 问 题 的 共 同 分 析 和 处 理 上 , 在 相 互 分 分 疑 还
行严 格认 真的分析和研究 , 不能随便切换角 度。在研究 中可 以有 文献 . 但要 理解文 献 , 在文献 的基础上结合 问题 特点有 所发 展 当模型结果合理时分析其原 因和应用价值 , 当模 型 结果不甚 合理时也不 加 以掩 盖 , 篡改结果 , 而是对结 果不合 理 的原因进行分析 。不能将模型建立起来 就结束 了 , 不追求 模 型的多样性和复杂性 。 而是用建立起来 的模 型将问题分 析
S i n e& Te h oo y Vi o ce c c n lg s n i
科 教前 哨
科 技 视 界
21 年 9 02 月第 2 期 7
过对若 干优秀论 文和评审 者的意见 的研读使 学生 真切 的了 解 美赛 的风格和特 点 , 定好美赛 论文 的基 调 , 体会这 些优 秀 论文不同于其他论 文并所 以获得优胜奖的原因 。再通过几次 具有美赛 风格 的题 目的训 练 以及对 论文 中出现 的问题 的讨 论就能使 学生逐渐 了解并掌握美赛 的风格和特点了。 例如对于美赛题 目的开放性 和结果 的多样性 , 我们认 为 要根据赛题选 自己熟悉 的或适合 自己的角度去做 , 不必追 求
LightSpeed 64排容积CT(简称“VCT”)

2、心脏冠状动脉成像和心功能评价:在自然状态下无需口服降低心率的药物就可获得将近100%的冠状动脉检查成功率,同时也提高了冠状动脉钙化斑块积分和心功能评价的准确性,能用于检查冠心病、心肌病、瓣膜病、心包疾患、心脏肿瘤、先天性心脏病、大血管疾病、冠状动脉支架和搭桥血管评价等各种心脏疾病。
3、CT灌注成像:CT灌注是指在静脉注射对比剂的同时,对选定的层面进行连续多次扫描,以获得每一像素的时间-密度曲线,应用去卷积算法计算出灌注组织的血流量、血容量、平均通过时间及表面通透性等指标。VCT已由脑部灌注扩展到体部器官肿瘤的灌注,对常规CT 扫描和增强扫描时不易鉴别的肿瘤、感染、炎症、梗塞有一定的意义,并可对脑中风、痴呆、偏头痛等做出评价。
3、进一步降低了患者的X线辐射剂量:VCT的球管每旋转一圈曝光可完成多达64层面的扫描和数据采集,比同样层厚的普通CT及单层CT机的X线利用率增加近64倍,使扫描相同范围所用的X线剂量减少,也使患者在检查中接受的辐射剂量大大减少。
4、造影剂用量减少:VCT可以用更短的时间覆盖预定范围,使分期扫描更加准确,使用的造影剂用量减少,减少了毒副反应的发生率,其检查更加安全,造影检查从此成为常规应用,极大地提高CT检查的准确性。
二、VCT带来的主要贡献
1、动态地减少图像采集时间:相对于16层CT而言,图像采集时间缩短了4倍,病人需要屏住呼吸的时间更短,感觉更舒适。
2、进一步提高了图像质量:图像质量的提高得益于容积采集和重建,它包括了各向同性体素的数据,运动呼吸伪影的进一步减少,每一个采集模式的薄层扫描以及多平面的三维重建,从而进一步提高了解剖结构显示的清晰度。
最新GE公司LightSpeed16探测器理论及操作指导ppt课件

GEMSC CT APPL. TiP
螺旋扫描定制
16x1.25 mm
球管旋转一周由24排探测器收集16个信号,每1个信号由中心每2排探测 器或两侧每1个探测器收集,可后重建层厚为1.25, 2.5, 3.75, 5.0, 7.5, 10mm。
0.625:1模式——床速:6.25mm/转 0.875:1模式——床速:8.75mm/转 1.35:1模式——床速:13.5mm/转 1.675:1模式——床速:16.75mm/转
GEMSC CT APPL. TiP
螺旋扫描定制
8 x 2.5 mm
球管旋转一周由24排探测器搜集8个信号,中心每4排探测器收集1 个信号,两侧每2个探测器收集1个信号,图像后重建层厚为2.5, 3.75, 5.0, 7.5, 10mm。
准直器
Diode
FET Switching Array
GEMSC CT APPL. TiP
探测器结构
2 x 0.625mm
球管的焦点
准直器
球管旋转一周由2排探测 器收集2个信号。故最薄 层厚:0.625 mm
Diode
FET Switching Array
GEMSC CT APPL. TiP
轴位扫描模式
GEMSC CT APPL. TiP
轴位扫描的层间隔
层间隔=机架旋转一周的图像数目x层厚
例如: • 8 x 1.25 模式:机架旋转1周生成1.25mm层厚图像8幅,覆盖
10mm范围,层间隔为10mm。
LightSpeed16控制台日常操作手册

开机及日常维护
开机界面: 开机界面
——打开操作台左下部的电源开关,等待后便 出现此界面
日常准备 Prep】 【Daily Prep】
管球预热 Warmup】 【Tube Warmup】
确定扫描野内没 有物体后点击— —接受
快速校正 【Fast Calibration】 Calibration】
也可以用鼠标 左键将图像直 接脱入像板 图像照满后点 击打印
点击浏览【Browser】 点击浏览【Browser点击退出
登记及扫描病人
登记病人 Patient】 【New Patient】
登记一般信息
选择扫描部位
选择扫描 方案
修改层厚
修改扫描条件
输入手动毫安
确认扫描条件,并按键盘上的【移床】、【曝光】键开始扫描 确认扫描条件,并按键盘上的【移床】、【曝光】 】、【曝光
增加扫描组
选择 病人
打开浏览窗 Viewer】 【Viewer】
图象测量
在图像上选 取感兴趣区
打开照像板【 打开照像板【Film Composer】 Composer】
设置像板格式
设置浏览窗的格 Format】 式【Format】
将鼠标放在一幅 图像上, F1键 图像上,按F1键 照单幅图像
F2照屏幕当前页图像 F2照屏幕当前页图像 F3照多分格像 F3照多分格像 F4照一序列图像 F4照一序列图像
修改床位
结束扫描
图像的后重建
图像后重建 Recon】 【Retro Recon】
选择病人
选择系列【 选择系列【Select Series】 Series】
修改重建层厚
登腾ct的操作方法

登腾ct的操作方法登腾CT是一台常用的医疗设备,用于产生精确的人体断层扫描图像,以帮助医生诊断和治疗疾病。
下面我将详细介绍登腾CT的操作方法。
1. 开机准备:第一步是将CT设备连接至电源。
确保设备连接正确且电源开启。
第二步是检查设备的各部件是否正常,如机器的开关、按钮等。
2. 患者准备:第一步是请患者脱掉所有金属饰品,如手表、项链、耳环等。
这是因为金属物品会干扰图像的质量。
第二步是帮助患者躺平在CT扫描床上,调整姿势,确保患者舒适。
有时,操作员可能需要使用固定装置来保持患者的稳定性。
第三步是向患者解释CT扫描过程,告知他们需要保持静止和呼吸平稳。
3. 扫描设定:第一步是确认所需扫描区域。
不同的病症需要扫描不同的部位,医生会根据临床需要进行设定。
第二步是确定扫描参数,如切片厚度、扫描速度等。
这些参数会影响扫描图像的清晰度和质量。
第三步是选择合适的对比剂,如碘酸盐。
对比剂有助于突显血管和异常组织,提高诊断准确性。
4. 扫描操作:第一步是将患者移动到扫描床上,确保身体部位与设备对齐。
第二步是操作扫描仪,一般来说有三种扫描模式:连续扫描模式、螺旋扫描模式和逐层扫描模式。
- 连续扫描模式是沿患者身体部位进行连续的切片扫描,适用于病变范围较大或需要全身扫描的情况。
- 螺旋扫描模式是扫描仪同时旋转和移动患者,可以快速获得大范围的断层扫描图像。
- 逐层扫描模式则是一层层地扫描,适用于需要详细观察特定区域的情况。
第三步是启动扫描,操作员需要确保患者保持静止和呼吸平稳,以获得清晰的图像。
扫描过程中,扫描仪会发出轻微的噪音。
5. 图像重建和分析:第一步是将扫描获得的数据传输至计算机进行图像重建。
计算机会根据设定的参数对获得的原始数据进行处理,生成断层图像。
第二步是医生使用相关的软件工具对图像进行分析和诊断。
医生可以放大、旋转、调整图像的对比度等,以更好地观察和评估患者的状况。
第三步是医生根据图像结果做出诊断,并记录相关的医疗报告。
GE_CT操作

单击进入以下菜单
GE Medical Systems
选择Rawdata Functions可以进行原始 数据处理 选择User Calibration可以进行空气校 正和模校正
GE Medical Systems
原始数据功能1
Function Selection功能选择 1.存储到MOD 2.从MOD恢复/删除 3.保留/释放 4初始化MOD
GE Medical Systems
单击
病人一览表1
键进入以下菜单
z C表示已经完 成的检查
z Add Patient登 记病人信息
z Delete All删 除全部
z Preferences 设定
GE Medical Systems
设定
选择该间后进入菜单,病人名单可 以按日期,时间,名字,ID号分类排 列,要系统自动删除完成的病人只 要单击DAYS,输入天数即可.
GE Medical Systems
轴扫/螺旋扫描设定3
Timing:时序 Prep Group:放射延迟时间(0-300秒) ISD:扫描之间的延迟时间(0-300秒) Breath Hold:屏气时间 Breath time:呼吸时间 Auto Voice No:自动语音设定号码
GE Medical Systems
GE Medical Systems
设定管理
z 设定管理包括两个功能,一是自 动声音录制,二是扫描设定管理.
Auto voice record 设 定自动声音 ProtocolManagement 设定扫描参数
GE Medical Systems
管理设定1
z 单击[Protocol Management] 进入下一屏幕
GE公司CT操作台操作步骤

GE公司CT操作台操作步骤开机步骤:1先打开操作台下方的开关,待显示屏上出现“ OC initializing Please wait…….”在随后出现的“ Fastcal has not been performed within the last 24 hour”(在过去的24小时内尚未执行过快速空气校正)的提示框,点击OK,随后会在显示屏上出现“No scan have been take since 时间,Tube warmup should be run(至多少时间以来未进行过扫描,球管需要再次加热)”的提示框,再次点击OK;2、单击扫描监视器的右下角,单击“Daily Prep(日常准备)”键;在弹出的显示框中,单击“TUBE WARMUP(球管加热)”,单击“Accept & Run Tube Warmer-up(接受并执行球管加热),待键盘上的“Start scan”键亮起后,按下“Start scan”键。
待球管加热结束后,单击QUIT(退出)或进入第3步(快速空气校正)、单击扫描监视器的右下角,单击“Daily Prep(日常准备)”键,在弹出的显示框中,单击“F AST CAL(快速空气校正),键盘上的“Start scan”键亮起后,按下“Start scan”键。
待快速空气校正结束后,单击“QUIT(退出)”。
提示:开机后、球管未曝光连续2小时以上,需进行球管加热;为保证图像质量,建议每日进行一次快速空气校正。
关机步骤:按下右侧屏幕上方的红色“SHUTDOWN(关闭)”,在弹出的对话框中,选择“SHUTDOWN”,单击按下右侧屏幕上方的红色“SHUTDOWN(关闭)”OK;如果要重新启动,则在弹出的对话框中,选择默认的“RESTRART(重新启动)”。
在突然停电情况下,应确保控制台开关按钮处于OFF状态。
检查步骤:1、按下左侧屏幕左下方的“NEW PATIENT(新患者)”,在出现的信息栏中依次录入患者的信息,在录入PATIENT ID后,屏幕右侧人体解剖器被激活。
如何巧用GE16排CT内外定位灯,又有了新的认识

如何巧用GE16排CT内外定位灯,又有了新的认识之前就和大家讲过如何巧用GE16排CT内外定位灯,(其实不然,对于所有有内外定位灯的CT机都是通用的。
)有自己的个人经验。
最近使用中,又有新的发现,于是一并重新记录下来。
我们都知道,CT扫描时需要定位灯来方便大家扫描定位,减少不必要的扫描。
记得刚接触GE CT时,临床培训老师教给我们用内定位灯来定位,似乎对外定位灯介绍很少,我们也只知道照葫芦画瓢,经过这么多年的扫描,也摸索出自己的定位经验。
保证摆位姿势摆位时,尽量睡在头托里,头托可以帮助矫正身体位置,防止病人身体睡斜而偏离扫描床中间;同时移床节约时间,睡在太下面,可能会超过扫描床曝光范围,同时可能无法曝光扫描。
节约时间外定位灯好处,节约病人的进出床时间,我们的GE16排CT内外定位灯相差240mm,而正常升降移床的速度为100mm/s,这样我们就可以节约大概5s左右的时间。
别小看这5s时间,每天病人很多的时候,会有意向不到的效果。
安全有保障内定位灯虽然没有节约病人时间,但是在病人的安全方面会有不错的效果。
很多病人的手、肩有外伤或者关节不灵活,扫描胸腹时抬起会有弯曲可能会卡在孔径里,这时利用我们的内定位灯,扫描床会进去240mm,这样我们抬起的双臂尽可能伸出扫描孔径外,尽量避免病人的二次伤害。
同理,外定位灯在安全扫描上同样有作用。
我们在给病人扫描足的时候,足如果是踩在床上的话,我们如果用外定位灯,同样多240mm在外面,同样尽可能的保证足扫描时,由于弯曲的膝盖而打到扫描孔的机架。
病人如果穿的衣服花花绿绿,利用外定位灯就会显得不清楚,造成病人上下定位不准确,这时内定位灯就会更胜一筹。
总结:如何正确使用内外定位灯,还是需要根据实际情况来,尽量做到病人一次扫描成功,避免二次扫描给我们和病人带来不必要的困扰。
以上就是介绍如何巧用GE16排CT内外定位灯,个人工作经验,操作起来其实还是很简单,需要自己灵活应用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
GE Lightspeed VCT操作流程
一、开机:打开电源开关,等待系统启动,约需要15分钟。
二、球管预热
(一)单击【Daily prep】(日常预备)。
(二)单击【Tube Warm-up】(球管预热)。
(三)单击【Accept&Run Tube Warm-up】(接受并执行球管加热)。
(四)在键盘上按扫描键。
(五)预热结束后单击【Quit】。
三、空气校准
(一)单击【Daily Prep】(日常预备)。
(二)单击【Fast Calibration】(快速校准)。
(三)在键盘上按扫描键。
(四)结束后单击【Quit】。
(五)球管预热需要时间约为5分钟,每天开机后都要进行。
(六)空气校准需要时间约为20分钟,一周进行1~2次。
四、关机:在桌面选择区中,单击【Shutdown】(关机),然后单击【OK】,系统开始关闭。
10分钟后系统显示【System Halted】,此时可以关闭电源开关。
