单片机按键工作原理

合集下载

单片机独立按键控制led灯实验原理

主题：单片机独立按键控制LED灯实验原理目录1. 概述2. 单片机独立按键控制LED灯实验原理3. 实验步骤4. 结语1. 概述单片机在现代电子设备中起着至关重要的作用，它可以通过编程实现各种功能。

其中，控制LED灯是单片机实验中常见的任务之一。

本文将介绍单片机独立按键控制LED灯的实验原理及实验步骤，希望对初学者有所帮助。

2. 单片机独立按键控制LED灯实验原理单片机独立按键控制LED灯的实验原理主要涉及到单片机的输入输出端口及按键和LED的连接方式。

在单片机实验中，按键与单片机的输入端口相连，LED与单片机的输出端口相连。

通过按键的按下和松开来改变单片机输出端口电平，从而控制LED的亮灭。

3. 实验步骤为了完成单片机独立按键控制LED灯的实验，需要按照以下步骤进行操作：步骤一：准备材料- 单片机板- 按键- LED灯- 连线- 电源步骤二：搭建电路- 将按键与单片机的输入端口相连- 将LED与单片机的输出端口相连- 连接电源步骤三：编写程序- 使用相应的单片机开发软件编写程序- 程序中需要包括按键状态检测和LED控制的部分步骤四：烧录程序- 将编写好的程序烧录到单片机中步骤五：运行实验- 按下按键，观察LED的亮灭情况- 确保按键可以正确控制LED的亮灭4. 结语通过上述实验步骤，我们可以实现单片机独立按键控制LED灯的功能。

这个实验不仅可以帮助学习者了解单片机的输入输出端口控制，还可以培养动手能力和程序设计能力。

希望本文对单片机实验初学者有所帮助，谢谢阅读！实验步骤在进行单片机独立按键控制LED灯实验时，需要按照一定的步骤进行操作，以确保实验能够顺利进行并取得预期的效果。

下面将详细介绍实验步骤，帮助读者更好地理解和掌握这一实验过程。

1. 准备材料在进行单片机独立按键控制LED灯实验前，首先需要准备相应的材料。

这些材料包括单片机板、按键、LED灯、连线和电源。

在选择单片机板时，需要根据具体的实验需求来确定，常见的有51单片机、Arduino等，不同的单片机板具有不同的特性和使用方法，因此需要根据实验要求来选择适合的单片机板。

单片机按键程序设计

单片机按键程序设计单片机按键的基本原理其实并不复杂。

通常，按键就是一个简单的开关，当按键按下时，电路接通，对应的引脚电平发生变化；当按键松开时，电路断开，引脚电平恢复到初始状态。

在程序设计中，我们需要不断检测引脚的电平变化，从而判断按键是否被按下。

在实际的按键程序设计中，有多种方式可以实现按键检测。

其中一种常见的方法是查询法。

这种方法是通过不断地读取按键对应的引脚状态来判断按键是否被按下。

以下是一个简单的查询法示例代码：｀｀｀cinclude ＜reg51h> ／／包含 51 单片机的头文件sbit key ＝ P1^0; ／／定义按键连接的引脚void main(）｛while(1) ／／无限循环｛if(key ＝＝ 0) ／／如果按键按下，引脚为低电平｛／／执行按键按下的操作／／比如点亮一个 LED 灯P2 ＝ 0xfe;while(key ＝＝ 0)；／／等待按键松开｝｝｝｀｀｀上述代码中，我们首先定义了按键连接的引脚｀key`，然后在主函数的无限循环中不断检测按键引脚的状态。

当检测到按键按下时，执行相应的操作，并通过｀while(key ＝＝ 0)｀等待按键松开。

除了查询法，还有中断法可以用于按键检测。

中断法的优点是能够及时响应按键动作，不会因为程序的其他操作而导致按键响应延迟。

｀｀｀cinclude ＜reg51h> ／／包含 51 单片机的头文件sbit key ＝ P1^0; ／／定义按键连接的引脚void int0_init(）／／中断初始化函数｛IT0 ＝ 1; ／／下降沿触发中断EX0 ＝ 1; ／／使能外部中断 0EA ＝ 1; ／／开总中断｝void int0(） interrupt 0 ／／外部中断 0 服务函数｛／／执行按键按下的操作／／比如点亮一个 LED 灯P2 ＝ 0xfe;｝void main(）｛int0_init(）；／／初始化中断while(1)；／／无限循环，保持程序运行｝｀｀｀在上述代码中，我们首先在｀int0_init` 函数中对中断进行了初始化设置，然后在｀int0` 函数中编写了按键按下时的处理代码。

单片机按键电容消抖电路

单片机按键电容消抖电路1.引言1.1 概述概述部分的内容：在许多电子设备中，按键电路常常被使用来实现用户与设备之间的交互。

然而，由于按键的物理特性，如机械弹性和触点接触的不稳定性，会导致按键的震荡现象，即按键在按下或释放时会产生多次跳变。

这种跳变会导致单片机误读按键的信号，可能引发系统错误操作或不稳定的现象。

因此，为了保证按键信号的可靠性和稳定性，需要对按键进行消抖处理。

本篇文章将详细介绍单片机按键电容消抖电路的设计和实现原理。

通过在按键电路中引入电容元件，可以达到消抖的效果。

电容元件具有快速充放电的特性，可以有效地过滤掉按键震荡带来的干扰信号，确保单片机正确读取按键状态。

文章将首先介绍单片机按键的工作原理，包括按键的接口电路和输入电平变化的检测方式。

接着，将深入探讨按键消抖的必要性，分析不进行消抖处理所带来的潜在问题。

在这之后，将详细介绍按键电容消抖电路的设计原理，包括电容的连接方式和参数的选择。

最后，将给出经过实际测试的电路实现结果和相关性能指标的评估。

通过本文的阅读，读者将能够了解单片机按键的基本原理和消抖处理的必要性，掌握按键电容消抖电路的设计和实现方法，以及了解该电路的性能表现。

这对于开发单片机应用的工程师和爱好者来说，具有一定的指导意义和实践价值。

文章结构部分的内容是对整篇文章的组织和布局进行描述。

它向读者展示了文章的章节和主题，并指导读者理解和阅读文章的内容。

在本文中，文章结构如下:1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 单片机按键原理2.2 按键消抖的必要性3. 结论3.1 按键电容消抖电路的设计原理3.2 电路实现与测试结果文章的结构分为引言、正文和结论三个主要部分。

在引言部分，概述简要介绍了单片机按键电容消抖电路的背景和重要性；文章结构部分指出了本文的章节组成和布局，为读者提供了阅读指南；目的阐明了文章的目标和意图。

正文部分主要包括单片机按键原理和按键消抖的必要性。

单片机的结构及工作原理

单片机的结构及工作原理
单片机是一种集成电路芯片，它由CPU核心、存储器、I/O端口、定时器/计数器、中断控制器以及其他外围电路组成。

单片机的工作原理如下：
1. 开机复位：单片机通电后，会执行复位操作。

当复位信号触发时，CPU会跳转到预定的复位向量地址，开始执行复位操作。

2. 初始化：执行复位操作后，单片机会进行初始化。

这包括设置输入/输出端口的初始状态、初始化定时器和计数器等。

3. 执行指令：一旦初始化完成，单片机会开始执行存储器中的指令。

指令通常存储在Flash存储器中，单片机会按照程序计
数器（PC）的值逐条执行指令。

4. 控制流程：单片机执行程序时会根据条件跳转、循环、分支等控制流程操作来改变指令执行顺序。

5. 处理输入输出：单片机可以从外部设备（如传感器、键盘等）读取输入信号，并根据程序逻辑给出相应的输出信号。

6. 中断处理：单片机具有中断控制功能，可以在特定条件下立即中断当前程序，并执行中断服务程序。

中断通常用于及时响应外界事件。

7. 系统时钟：单片机需要一个时钟源来同步指令和数据的处理。

时钟源可以是外部晶振、内部振荡器或者其他时钟源，它们提供基准频率给单片机。

单片机的工作基于时钟信号和电压供应，控制执行指令、处理输入输出等任务。

通过程序设计和外部电路连接，单片机可以应用于各种领域，如家用电器、自动化控制、通信等。

单片机控制系统按键的类型

012 3 0
456 7 1
8 9 10 11 2
12 13 14 15 3
0 123
图7.5 矩阵式键盘结构
＋5 V
矩阵式键盘中，行、列线分别连接到按键开关的两端，行线通过上拉电阻接到＋5V上。当无键按下时，行线处于高电平状态；当有键按下时，行、列线将导通，此时，行线电平将由与此行线相连的列线电平决定。这是识别按键是否按下的关键。然而，矩阵键盘中的行线、列线和多个键相连，各按键按下与否均影响该键所在行线和列线的电平，各按键间将相互影响，因此，必须将行线、列线信号配合起来作适当处理，才能确定闭合键的位置。
图7.8是一种简易键盘接口电路，该键盘是由8051 P1口的高、低字节构成的4×4键盘。键盘的列线与P1口的高4位相连，键盘的行线与P1口的低4位相连，因此，P1.4P1.7是键输出线，P1.0P1.3是扫描输入线。图中的4输入与门用于产生按键中断，其输入端与各列线相连，再通过上拉电阻接至+5 V电源，输出端接至8051的外部中断输入端。
2. 矩阵式键盘按键的识别识别按键方法很多，其中最常见的方法是扫描法。下面以图7.5中8号键的识别为例来说明扫描法识别按键的过程。按键按下时，与此键相连的行线与列线导通，行线在无键按下时处在高电平。显然，如果让所有的列线也处在高电平，那么，按键按下与否不会引起行线电平的变化，因此，必须使所有列线处在低电平。只有这样，当有键按下时，该键所在的行电平才会由高电平变为低电平。CPU 根据行电平的变化，便能判定相应的行有键按下。8号键按下时，第2行一定为低电平。然而，第2行为低电平时，能否肯定是8号键按下呢？
(3) 求按键位置。根据前述键盘扫描法，进行逐列置0扫描。图7.6中，32个键的键值分布如下（键值由4位十六进制数码组成，前两位是列的值，即A口数据，后两位是行的值，即C口数据，X为任意值）：

单片机按键电路工作原理

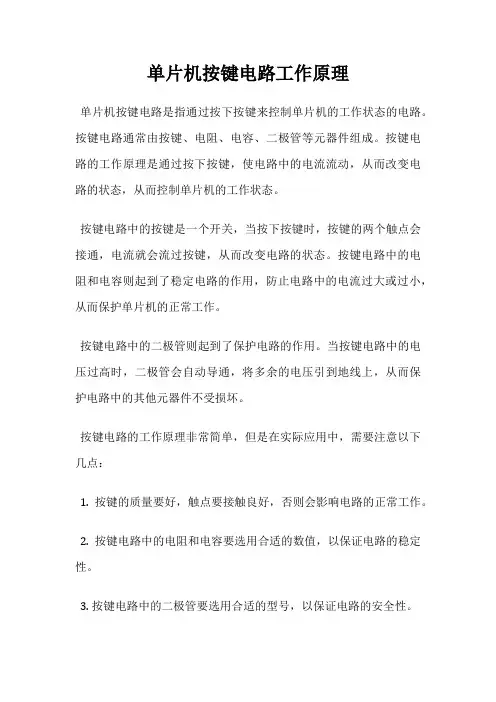

单片机按键电路工作原理
单片机按键电路是指通过按下按键来控制单片机的工作状态的电路。

按键电路通常由按键、电阻、电容、二极管等元器件组成。

按键电路的工作原理是通过按下按键，使电路中的电流流动，从而改变电路的状态，从而控制单片机的工作状态。

按键电路中的按键是一个开关，当按下按键时，按键的两个触点会接通，电流就会流过按键，从而改变电路的状态。

按键电路中的电阻和电容则起到了稳定电路的作用，防止电路中的电流过大或过小，从而保护单片机的正常工作。

按键电路中的二极管则起到了保护电路的作用。

当按键电路中的电压过高时，二极管会自动导通，将多余的电压引到地线上，从而保护电路中的其他元器件不受损坏。

按键电路的工作原理非常简单，但是在实际应用中，需要注意以下几点：
1. 按键的质量要好，触点要接触良好，否则会影响电路的正常工作。

2. 按键电路中的电阻和电容要选用合适的数值，以保证电路的稳定性。

3. 按键电路中的二极管要选用合适的型号，以保证电路的安全性。

4. 按键电路中的电源要稳定，以保证电路的正常工作。

单片机按键电路是单片机控制电路中非常重要的一部分，它的工作原理简单，但是在实际应用中需要注意一些细节问题，以保证电路的正常工作。

详细解析单片机按键复位电路原理和电路图

详细解析单片机按键复位电路原理和电路图
单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。

单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。

本文介绍的就是单片机按键复位电路原理和电路图解析。

复位电路
在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。

所以可以通过按键的断开和闭合在运行的系统中控制其复位。

单片机复位电路
当这个电路处于稳态时，电容起到隔离直流的作用，隔离了+5V，而左侧的复位按键是弹起状态，下边部分电路就没有电压差的产生，所以按键和电容C11以下部分的电位都是和GND相等的，也就是0V电压。

我们这个单片机是高电平复位，低电平正常工作，所以正常工作的电压是0V电压，完全OK，没有问题。

单片机矩阵式键盘连接方法及工作原理

矩阵式键盘的连接方法和工作原理什么是矩阵式键盘？当键盘中按键数量较多时，为了减少I/O 口线的占用，通常将按键排列成矩阵形式。

在矩阵式键盘中，每条水平线和垂直线在交叉处不直接连通，而是通过一个按键加以连接。

这样做有什么好处呢？大家看下面的电路图，一个并行口可以构成4*4=16 个按键，比之直接将端口线用于键盘多出了一倍，而且线数越多，区别就越明显。

比如再多加一条线就可以构成20 键的键盘，而直接用端口线则只能多出一个键（9 键）。

由此可见，在需要的按键数量比较多时，采用矩阵法来连接键盘是非常合理的。

矩阵式结构的键盘显然比独立式键盘复杂一些，识别也要复杂一些，在上图中，列线通过电阻接电源，并将行线所接的单片机4 个I/O 口作为输出端，而列线所接的I/O 口则作为输入端。

这样，当按键没有被按下时，所有的输出端都是高电平，代表无键按下，行线输出是低电平；一旦有键按下，则输入线就会被拉低，这样，通过读入输入线的状态就可得知是否有键按下了，具体的识别及编程方法如下所述：二．矩阵式键盘的按键识别方法确定矩阵式键盘上任何一个键被按下通常采用“行扫描法”或者“行反转法”。

行扫描法又称为逐行（或列）扫描查询法，它是一种最常用的多按键识别方法。

因此我们就以“行扫描法”为例介绍矩阵式键盘的工作原理：1．判断键盘中有无键按下将全部行线X0-X3 置低电平，然后检测列线的状态，只要有一列的电平为低，则表示键盘中有键被按下，而且闭合的键位于低电平线与4 根行线相交叉的4 个按键之中；若所有列线均为高电平，则表示键盘中无键按下。

2．判断闭合键所在的位置在确认有键按下后，即可进入确定具体闭合键的过程。

其方法是：依次将行线置为低电平（即在置某根行线为低电平时，其它线为高电平），当确定某根行线为低电平后，再逐行检测各列线的电平状态，若某列为低，则该列线与置为低电平的行线交叉处的按键就是闭合的按键。

下面给出一个具体的例子：单片机的P1 口用作键盘I/O 口，键盘的列线接到P1 口的低4 位，键盘的行线接到P1 口的高4位，也就是把列线P1.0-P1.3 分别接4 个上拉电阻到电源，把列线P1.0-P1.3 设置为输入线，行线P1.4-P1.7 设置为输出线，4 根行线和4 根列线形成16 个相交点，如上图所示。

单片机按键工作原理

单片机按键工作原理
单片机按键的工作原理如下：
1. 按键的接线：按键通常由两个引脚组成，一个引脚连接到单片机的某个I/O口（一般被配置为输入模式），另一个引脚与
单片机的地（GND）相连。

2. 按键的触发方式：按下按键时，按键与地（GND）短接，
形成一个低电平信号。

松开按键时，按键与地（GND）断开，形成一个高电平信号。

3. 单片机的读取：单片机通过I/O口读取按键状态。

在读取之前，需要对I/O口进行配置，以确定其作为输入模式。

4. 按键的消抖处理：由于按键的物理性质，松开按键时可能会出现抖动（也就是开关接通和断开之间多次切换），这会使单片机读取到多个状态变化。

为了避免误操作，需要对按键进行消抖处理。

有多种消抖方法，如软件消抖（通过延时）和硬件消抖（使用电容、电阻等元件）。

5. 单片机的判断：单片机读取到按键状态后，可以进行相应的判断，例如检测按键是否按下，并执行相应的操作，例如触发某个事件、修改某个参数等。

6. 可选的外部电路：根据具体需求，还可以在按键与单片机之间添加外部电路，例如上拉电阻、下拉电阻、滤波电容等，以提供更稳定的按键信号和更好的抗干扰能力。

总结起来，单片机按键的工作原理是基于按键的触发方式和单片机的输入读取能力，通过配置I/O口、消抖等操作，将按键状态转换为单片机可识别的信号，并在单片机内部进行相应的判断和处理。

独立按键实验总结范文

一、实验背景在单片机实验中，独立按键实验是一个基础且重要的实验项目。

通过本实验，我们能够了解独立按键的工作原理、硬件连接以及软件编程方法，从而为后续的单片机应用开发打下坚实的基础。

二、实验目的1. 掌握独立按键的工作原理及硬件连接方法；2. 学会编写独立按键的软件程序，实现按键控制LED灯的亮灭；3. 熟悉单片机编程过程中的延时函数、状态判断等基本操作。

三、实验内容1. 独立按键的工作原理独立按键是一种电子开关，通过内部金属片的接触与断开来控制电路的连通与断开。

在未按下按键时，内部金属片不接触，电路断开；当按下按键时，内部金属片接触，电路导通。

按键的内部结构如图1所示。

2. 独立按键的硬件连接本实验使用了一个独立按键和一个LED灯作为实验对象。

按键的一端接地，另一端连接到单片机的P3.0口，LED灯的正极连接到单片机的P1.0口，负极连接到地。

电路连接如图2所示。

3. 独立按键的软件编程（1）编写延时函数延时函数用于实现按键消抖处理。

以下是一个10ms延时的函数实现：```cvoid delay10ms(unsigned int ms){unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```（2）编写按键检测函数按键检测函数用于检测按键是否被按下。

以下是一个按键检测函数的实现：```cunsigned char checkKey(void){if(P3_0 == 0) // 检测按键是否被按下{delay10ms(500); // 延时消抖if(P3_0 == 0) // 再次检测按键是否被按下return 1; // 按键被按下}return 0; // 按键未被按下}```（3）编写主函数主函数用于实现按键控制LED灯的亮灭。

以下是一个主函数的实现：```cvoid main(void){while(1){if(checkKey()) // 检测按键是否被按下{LED = !LED; // 切换LED灯状态delay10ms(500); // 延时消抖}}}```四、实验总结通过本次独立按键实验，我们掌握了以下知识点：1. 独立按键的工作原理及硬件连接方法；2. 独立按键的软件编程，包括延时函数、按键检测函数以及主函数；3. 按键消抖处理的重要性及实现方法。

单片机课程设计—8个按键控制8个LED自动设定控制流水灯

实用标准东北石油大学实习总结报告实习类型生产实习实习单位东北石油大学实习基地实习起止时间 2018 年 7 月 7 日至 2018 年 7 月 16 日指导教师刘东明、孙鉴所在院（系）电子科学学院班级电子科学与技术 15-2学生姓名学号1509012402文案大全2018 年 7 月 16 日实用标准目录第 1 章按键控制流水灯设计 ........................................ 1 1.1 实习目的 ................................. 错误！未定义书签。

1.2 实习要求 ................................. 错误！未定义书签。

第 2 章电路工作原理 .............................................. 2 2.1 STC89C52 单片机工作原理 ................................... 2 2.2 LED 工作原理 .............................................. 3 2.3 按键工作原理 .............................................. 3 2.4 整体电路图 ................................................ 5 2.5 本章小结 .................................................. 6第 3 章 C 程序设计 ................................................. 7 3.1 程序设计流程图 ............................................ 7 3.2 实验结果 .................................................. 8 3.3 本章小结 .................................................. 9总结及体会 ...................................................... 10 参考文献 ........................................................ 11 附录 ............................................................ 12文案大全实用标准第1章按键控制流水灯设计1.1 实习目的本次实习以 STC89C52 单片机为控制核心。

单片机原理(按键识别 )实验报告

while(x--); } void main() {
教育资料
.
while (1) {
if(key==0) {
delay(1000); if(key==0) {
led=~led; while(key==0); }
} } } （2）按键识别（按下灭，再按闪） #include<reg51.h> #define uint unsigned int #define uchar unsigned char sbit led=P2^6; sbit key=P2^7;
.
switch(j) { case 0 : led=0;break; case 1 : led=~led;delay(100);break; default:break; }
}
}
（3）按键识别（按下数码管数值加 1） #include<reg51.h> #define uint unsigned int #define uchar unsigned char uchar code LedCode[]={ 0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f,0x00}; uchar DispBuf[8]; sbit led=P2^6;
教育资料
.
if(hour>=24) {
hour=0; }
}
void main() {
uint i=2; while (1) {
if(key==0) {
delay(1000); if(key==0) {
i++; while(key==0); i=i%3;
教育资料
.
} } switch(i)

单片机实例之按键原理30页PPT

39、没有不老的誓言，没有不变的承诺，踏上旅途，义无反顾。 40、对时间的价值没有没有深切认识夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
单片机实例之按键原理
36、“不可能”这个字(法语是一个字 )，只在愚人的字典中找得到。--拿破仑。 37、不要生气要争气，不要看破要突破，不要嫉妒要欣赏，不要托延要积极，不要心动要行动。 38、勤奋，机会，乐观是成功的三要素。(注意：传统观念认为勤奋和机会是成功的要素，但是经过统计学和成功人士的分析得出，乐观是成功的第三要素。
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！

单片机按键

在数字电路中，常利用触发器消除键盘抖动，但在单
片机系统中，按键可以直接接在单片机的I/O口上，常利用
键盘程序来消除键盘的抖动现象。
6.3 利用外部中断实现键盘输入
一、电路原理在图6-3中，单片机的P0.0口接一只LED，键盘接在
P3.2端口，按键不按时，由于P3.2接有上拉电阻R3，所
以P3.2此时为高电平+5V，如果按键按下，P3.2电源地短
这里没有设置INT0是下降沿触发中断或是低电平触发
中断，原因是按键按下，不管产生不产生键抖现象，总能
使INT0引脚产生1个下降沿和低电平。如果设置只有下降沿才触发INT0中断，需要利用设置计时器控制寄存器 TCON的IT0 = 1位，按键按下是否产生中断，可以利用程序检测TCON的IE0位。利用外部中断触发作为按键输入很好的解决了键盘抖动问题。
C1 30P C2 30P R1 1K
R2~9 200
AC a g d b c dot
a b c f d e f e g dot
9
RESET
SEVEN_SEG
C3 10 μ
29 30 31
PSEN ALE EA
VCC
1 2 3 4 5 6 7 8
P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7
如果需要多个键盘，把INT0口与I/O口之间用键盘连
接，I/O输出低电平扫面信号即可。在数码管动态显示电路
中，为了节省硬件资源，可以在INT0口和P2口之间接入键盘，实现8只按键输入。
三、利用延时程序防止键盘抖动，实现键盘输入
按键按下产生的抖动现象持续的时间不会很久，因此
在按键按下后，可延时一段时间跳过抖动，再对按键的状态检测，从而利用延时的方法也可以实现键盘输入。本案例完通过两个键盘设计，实现对数码管显示数据的调整。

实验二独立按键试验实验报告

实验二独立按键试验实验报告
一、实验目的
独立按键试验是为了验证按键与单片机的连接是否正常，并测试按键
功能是否正常，通过实验掌握按键接口的使用和按键的原理。

二、实验原理
在实际应用中，常常需要使用按键来实现硬件的控制。

按键的原理是：当按键关闭时，两个按键引脚之间短接，按键关闭。

当按键打开时，两个
按键引脚之间断开，按键打开。

三、实验仪器
1.单片机开发板
2.按键
3.面包板和杜邦线
4.电源线
四、实验步骤
1.将按键连接到单片机开发板上的按键接口，并接通电源。

2.编写程序，监测按键是否被按下，并通过串口输出按键的状态。

3.烧录程序到单片机，运行程序。

4.进行按键试验。

五、实验结果与分析
按下按键后，通过监测按键引脚的电平变化，可以判断按键是否被按下。

根据不同的按键连接方式，可能需要使用上拉电阻或下拉电阻来连接按键。

六、实验结论
通过独立按键试验，我们验证了按键与单片机的连接是否正确，并测试了按键的功能。

在实际应用中，可以根据需要使用按键来实现硬件的控制。

七、实验心得
通过本次实验，我掌握了按键接口的使用方法和按键的原理。

在实际应用中，按键是一个常用的控制元件，有了这次实验的经验，以后在使用按键时会更加得心应手。

单片机按键去抖原理

3楼
要不硬件上消下抖，加个电容？
为什么某个IO状态翻转呢？为什么不像电脑一样，有kbhit这样的判断存在，我们可以在有键按下时锁住所按键的扫描码吧，当然视你要完成的功能而定这样的话，由于所按的键已锁存，后面的中断判断的就是有无按键了，调节好其判断条件如时间什么的，就像电脑设置了按键响应速度一样，这样可以解决吧。
它们和我们的单片机系统的I/O口连接一般如下：
对于单片机I/O内部有上拉电阻的微控制器而言，还可以省掉外部的那个上拉电阻。简单分析一下按键检测的原理。当按键没有按下的时候，单片机 I/O通过上拉电阻R接到VCC，我们在程序中读取该I/O的电平的时候，其值为1(高电平); 当按键S按下的时候，该I/O被短接到GND，在程序中读取该I/O的电平的时候，其值为0(低电平) 。这样，按键的按下与
否，就和与该按键相连的I/O的电平的变化相对应起来。结论：我们在程序中通过检测到该I/O口电平的变化与否，即可以知道按键是否被按下，从而做出相应的响应。一切看起来很美好，是这样的吗？
◎现实并非理想在我们通过上面的按键检测原理得出上述的结论的时候，其实忽略了一个重要的问题，那就是现实中按键按下时候的电平变化状态。我们的结论是基于理想的情况得出来的，就如同下面这幅按键按下时候对应电平变化的波形图一样：
讨论下吧！
C语言也能写图形的俄罗斯方块？！！ TOP
发表于 2010-5-12 23:58 | 只看该作者
4楼
硬件上可以用电容消抖，并接一个104即可，如果还想要更好的效果，可以用74HC14对波形整形。我见过的按键除了上述的硬件处理之外，软件上面同样要消抖，因为是用在工业环境里，什么情况都有可能出现。 “我们可以在有键按下时锁住所按键的扫描码吧，当然视你要完成的功能而定这样的话，由于所按的键已锁存，后面的中断判断的就是有无按键了，调节好其判断条件如时间什么的，就像电脑设置了按键响应速度一样，这样可以解决吧。” 呵呵，想法太简单。按键处理也要分情况，对于很重要的，一般接中断，剩下的应用级的，在主循环中循环检测即可。比较好的做好是，开辟一个环形缓冲。确定按键按下，丢到缓冲区，任务根据当前状态取键值，作处理。

单片机矩阵按键原理

单片机矩阵按键原理
单片机矩阵按键的原理主要是通过行列结构来识别按键。

具体来说，它使用4条I/O线作为行线，4条I/O线作为列线，形成了一个4x4的矩阵。

在行线和列线的每个交叉点上，设置一个按键。

当某个按键被按下时，对应的行线和列线会被连通，导致行线和列线的电平发生变化。

单片机通过逐行扫描或逐列扫描的方式，读取I/O口的电平变化，从而确定哪个按键被按下。

具体来说，在行列扫描中，单片机先从P1口的高四位（四个行）输出高电平，低四位（四个列）输出低电平，如果有按键按下，从P1口的高四位读取键盘状态，判断高四位的四行哪一行变成了低电平，就知道是第几行。

然后从P1口的低四位（四个列）输出高电平，高四位（四个行）输出低电平，从P1口的低四位读取键盘状态，判断低四位的四列哪一行变成了低电平，就知道是第几列。

将两次读取结果组合起来就可以得到当前按键的特征编码。

使用这种行列结构能够有效地提高单片机系统中I/O口的利用率，节约单片机的资源。

以上内容仅供参考，建议查阅关于单片机矩阵按键的书籍或者咨询专业技术人员获取更准确的信息。
