射线检测作业指导书
射线检测作业指导书
射线检测作业指导书
姓名：身份证号码：报考级别：
报考门类：
一、前言
1.适用范围：
2.检测标准
二、检测人员资质要求
三、工件参数与检测要求
1.工件参数
2.检测要求
四、检测设备、器材准备
1.仪器
2.增感屏
3.胶片
4.像质计
5.胶片处理药剂及方法
五、工件参数与检测要求
1. 检测方法：选择标准所规定的检测方法，阐明射线源、工件和胶片的相对布置，可用图示
2.工艺参数确定：根据标准和曝光曲线确定焦距、曝光量等参数
3.检测程序：安全区域的划定、工件的编号及标志的放置、工件划线、透照布置、透照、暗室处理等
五、检测结果的评定
1.评片室要求
2.观灯片要求
3.底片质量要求：黑度要求、象质指数显示要求、底片标志要求、无伪缺陷
4.缺陷定性和定级
六、记录与报告
编制：审核：批准：
日期：日期：日期：。
无损检测学会射线检测作业指导书焊缝厚30mm

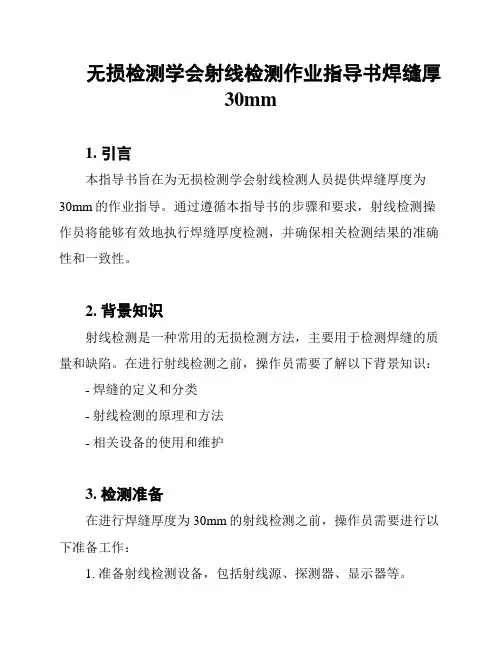

无损检测学会射线检测作业指导书焊缝厚30mm1. 引言本指导书旨在为无损检测学会射线检测人员提供焊缝厚度为30mm的作业指导。
通过遵循本指导书的步骤和要求，射线检测操作员将能够有效地执行焊缝厚度检测，并确保相关检测结果的准确性和一致性。
2. 背景知识射线检测是一种常用的无损检测方法，主要用于检测焊缝的质量和缺陷。
在进行射线检测之前，操作员需要了解以下背景知识：- 焊缝的定义和分类- 射线检测的原理和方法- 相关设备的使用和维护3. 检测准备在进行焊缝厚度为30mm的射线检测之前，操作员需要进行以下准备工作：1. 准备射线检测设备，包括射线源、探测器、显示器等。
2. 确保设备的正常工作状态，如校准仪器、检查辐射源的照射强度等。
3. 确保工作区域的安全，包括对工作区域的辐射防护和人员的遮挡。
4. 选取合适的射线检测参数，如射线源的电压和电流、检测器的灵敏度等。
4. 检测步骤以下为焊缝厚度为30mm的射线检测步骤：1. 将射线源放置在离焊缝一定距离的位置，并对焊缝的范围进行标记。
2. 将探测器放置在需要检测的焊缝位置，并与射线源保持一定的角度。
3. 启动射线源，使其照射焊缝，同时使用探测器进行辐射信号的接收。
4. 对接收到的辐射信号进行处理和分析，包括对焊缝厚度进行测量和判断是否存在缺陷。
5. 记录和报告检测结果，包括焊缝的厚度、检测到的缺陷等信息。
5. 安全注意事项在进行射线检测时，操作员需要注意以下安全事项：1. 佩戴必要的个人防护装备，如防护服、防护眼镜、防辐射手套等。
2. 保持安全距离，避免长时间接触射线源。
3. 避免射线照射到他人或未经防护的区域。
4. 检测结束后，关闭射线源，并进行必要的辐射防护措施。
6. 结论通过遵循本指导书中描述的步骤和要求，无损检测学会射线检测人员将能够进行焊缝厚度为30mm的检测工作。
操作员应根据实际情况和要求，灵活运用本指导书提供的方法和知识，确保检测结果的准确性和可靠性。
射线检测作业指导书
目录一、主体内容和适用范围 (1)二、引用标准 (1)三、人员职责 (1)四、工作程序 (2)五、光谱分析报告和技术档案 (3)六、仪器的使用维护和安全注意事项 (4)一.主体内容和适用范围1．本规程适用于15CrMo、12Cr1MoV、35CrMo、1Cr18Ni9Ti等电厂常用合金紧固件及耐热合金钢材料的材质复核、混料分选、粗定材质以及合金钢焊接接头的焊缝复查。
2．本规程适用于由交直流电弧发生器及看谱镜组成的谱线直读式对合金元素进行定性或含量的半定量分析。
二.引用标准DL5190.3-2012 电力建设施工及验收技术规范汽轮机机组篇DL5031-1994 电力建设施工及验收技术规范（管道篇）DL438-2000 火力发电厂金属技术监督规程SD262-1988 全国地方小型火力发电厂金属技术监督规程DL/T869-2012 火力发电厂焊接技术规程火力发电厂金属光谱分析导则三.人员职责1．光谱分析人员的矫正视力应在1.0以上，色盲者不能担任光谱分析工作。
2．凡从事光谱分析的工作人员必须经专业培训，并经光谱分析人员资格鉴定考核委员会考试合格，取得资格证书后方能从事与其资格证书级别相符的光谱分析工作。
3．对光谱高级分析人员的要求3.1应全面了解光谱工作项和工作量，协助技术人员制定工作计划及拟订技术措施。
3.2参加并指导光谱分析工作，解答复核疑难问题，并作出准确结果。
3.3掌握常用合金钢的性能用途及燃弧时间对分析结果的影响。
3.4能分析仪器所能分析的合金元素，对主要的合金元素作必要的半定量分析，并对检验结果负责。
4．对光谱检验人员的要求4.1熟练操作仪器，具有一定的仪器维护和一般的故障排除技能。
4.2掌握电厂常用合金钢及所含合金元素的定性与半定量分析技能，并对其检验结果负责。
4.3作好分析记录和分析标记，对被检出的不符合技术资料要求的项目必须进行复核，并及时签发检验报告，通知有关部门。
4.4具有排除被分析试样中影响分析结果准确性的各种因素的能力，对违反安全规程不符合工作要求的试件，应拒绝接受分析检验。
射线检测作业指导书
1.适用范围本作业指导书适用于永福#3机组安装范围内所有外径小于或等于89㎜的小口径管子对接焊缝和外径大于89㎜各类连接管的射线探伤。
2.编制依据2.1《钢熔化焊对接接头射线照相和质量分级》（GB3323-87）2.2《放射卫生防护基本标准》（GB4792）2.3《电力工业无损检测人员资格考核规则》（DL/T675-1999）2.4《钢制承压管道对接焊接接头射线检测技术规程》（DL/T821-2002）2.5《火力发电厂异种钢焊接技术规程》（DL/T752-2001）2.8《电力建设安全工作规程》第一部分：火力发电厂（DL5009.1-2002）2.9《火力发电厂焊接技术规程》（DL/T869—2004）2.10《火力发电厂焊接热处理技术规程》（DL/T819-2002）2.11《携带式X工业射线探伤机》（JB/T7413-1994）2.12相关图纸3.检测主要工作量3.1锅炉受热面主要射线检测工作量见锅炉焊接工程一览表。
3.2锅炉连接管主要射线检测工作量见锅炉焊接工程一览表。
3.3 汽机管道射线检验主要工作量（具体焊口数热机公司正在进行统计）4. 检测人员的资格及要求4.1凡参加射线检测的探伤人员必须经过相应技术培训，并通过按《电力工业无损检测人员考核资格考核规则》（DL/T675）或《特种设备无损检测人员考核与监督管理规则》要求的考核，取得电力系统或劳动系统的资格证书，方能从事相应级别、相应资格的射线检验工作。
4.2 射线检测的探伤人员应经过卫生防疫部门或环保部门组织的射线防护培训，并取得射线防护个人工作证。
4.3检测人员应了解现有X射线机和γ探伤机的基本原理、结构和焦点尺寸等参数，熟悉仪器的说明书和操作规程，了解常见故障及排除方法。
4.4检测人员应具有良好的工艺作风，严格按照经过审批的探伤工艺和作业指导书进行检测，并认真进行底片质量自检。
4.5接受委托或检测任务后及时进行检测，当天的工作必须当天完成。
X射线检测作业指导书

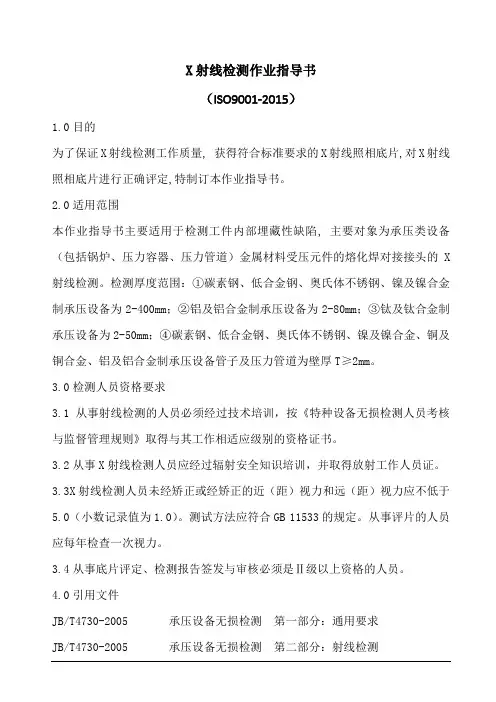

X射线检测作业指导书（ISO9001-2015）1.0目的为了保证X射线检测工作质量,•获得符合标准要求的X射线照相底片,对X射线照相底片进行正确评定,特制订本作业指导书。
2.0适用范围本作业指导书主要适用于检测工件内部埋藏性缺陷,•主要对象为承压类设备（包括锅炉、压力容器、压力管道）金属材料受压元件的熔化焊对接接头的X 射线检测。
检测厚度范围：①碳素钢、低合金钢、奥氏体不锈钢、镍及镍合金制承压设备为2-400mm；②铝及铝合金制承压设备为2-80mm；③钛及钛合金制承压设备为2-50mm；④碳素钢、低合金钢、奥氏体不锈钢、镍及镍合金、铜及铜合金、铝及铝合金制承压设备管子及压力管道为壁厚T≥2mm。
3.0检测人员资格要求3.1从事射线检测的人员必须经过技术培训，按《特种设备无损检测人员考核与监督管理规则》取得与其工作相适应级别的资格证书。
3.2从事X射线检测人员应经过辐射安全知识培训，并取得放射工作人员证。
3.3X射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0）。
测试方法应符合GB 11533的规定。
从事评片的人员应每年检查一次视力。
3.4从事底片评定、检测报告签发与审核必须是Ⅱ级以上资格的人员。
4.0引用文件JB/T4730-2005 承压设备无损检测第一部分：通用要求JB/T4730-2005 承压设备无损检测第二部分：射线检测GB 11533—1989 标准对数视力表GB 16357—1996 工业X射线探伤放射卫生防护标准GB 18871—2002 电离辐射防护与辐射源安全基本标准GB/T 19384.1—2003 无损检测工业射线照相胶片第1部分：工业射线胶片系统的分类GB/T 19384.2—2003 无损检测工业射线照相胶片第2部分：用参考值方法控制胶片处理HB 7684—2000 射线照相用线型像质计JB/T 7902—1999 线型像质计JB/T 7903—1999 工业射线照相底片观片灯GB150 钢制压力容器X射线检测和质量评定应按受检产品的技术标准执行。
射线检测作业指导书
射线检验作业指导书1总则1.1适用于本公司检测的钢质锅炉，压力容器，管道工程的焊缝及各种焊接工艺评定的射线检验。
1.2相关文件的标准1.2.1《锅炉安全技术监察规程》1.2.2《固定式压力容器安全技术监察规程》1.2.3《压力管道安全技术监察规程-工业管道》1.2.4GB3323《钢熔化焊对接接头射线照相和质量分级》1.2.5 NB∕T47013.2-2015 《承压设备无损检测》2 基本要求2.1 人员资格:2.1.1 评片人员必须具有锅炉压力容器安全监察机构颁发的RT-Ⅱ级或Ⅱ级以上的资格证书.2.1.2 评片人员的视力应每年检查一次,校正视力不得低1.0,并要求距离400mm能读出高为0.5mm,间距为0.5mm的一组印刷体字母.2.2 表面质量:焊缝及热影响区的表面质量应经外观检查合格,表面的不规则状态在底片上的图象不掩盖焊缝中的缺陷或与之相混淆.2.3 象质计2.3.1 象质计采用GB5618-85《线型象质计》R10系列，Ⅰ（1-7#），Ⅱ（6-12#），Ⅲ（10-16#）。
象质计型号选用见表1。
2.3.2象质计的放置:a. 单壁单影象质计，应放在射线源一侧的工件表面上被检焊缝区的一端(被检区长度的四分之一处),钢丝横跨焊缝,并与焊缝方向垂直,细钢丝置于外侧。
b.双壁单投影的象质计，若只能放在胶片一侧, 必须进行对比试验,按试验结果确定胶片上应显示的象质计线径, 象质计摆法同2.3.3a, 但象质计编号旁边应附加“F”标记，以示区别。
c.双壁双投影的象质计，金属丝垂直横跨焊缝表面正中，将中间金属丝对准定位中心标记处，如数个焊接接头在一张底片上同时透照时，应至少放置一个象质计，若只用一个，则必须放在最边缘的那根管子上。
d.环缝周向曝光时，每条环缝至少放4个象质计，且放在内壁，每隔90°放一个，若透照区为抽查或返修复照区则每张底片应有象质计显示。
3 器材3.1射线源: X射线：XXQ-2005，XXH-2005，XXQ-2505，XXH-2505，γ射线：Ir192源所有设备必须经法定检定机构检定合格，并符合专业标准规定的性能要求。
射线检测作业指导书
射线检测作业指导书(新)(共5页) -本页仅作为预览文档封面，使用时请删除本页-射线检测作业指导书BJSJ-3-A-JC-02编制：审核：批准：射线检测作业指导书一、编制目的为保证钢结构无损探伤射线检测项目的顺利开展，确保检测工作的规范性，特制定本作业指导书。
二、适用范围本作业指导书适用于钢结构无损探伤的X射线检测项目。
三、引用标准1、《公路工程质量检验评定标准》（JTG F80/1-2004）；2、《建筑结构检测技术标准》（GB/T 50344-2004）；3、《钢结构施工质量验收规范》（GB 50205-2001）；4、《钢结构设计规范》（GB 50017-2003）；5、《钢溶化焊对接接头射线照相和质量分级》（GB3323-2005）。
四、检验仪器设备1、X射线探伤机：符合JJG40-2001的要求。
2、射线照相胶片、射线照相辅助器材，如黑度计、增感屏，像质计、铅字等。
五、操作程序1、在承接无损检测时应向委托方索取工程图纸及相关技术资料。
2、检测人员应根据技术资料要求,确定检测标准、检测部位，及检测等级、检测比例、合格级别。
3、编制探伤工艺卡﹑作业指导书。
4、确定工件探伤部位并进行编号。
5、检测前应根据探伤机停用时间训机，训机时间5分钟和休息5分钟。
6、制定曝光曲线：①制定槽洗曝光曲线②制定自动洗片机曝光曲线。
7、选择胶片一般要求反差高﹑清晰度高﹑灰雾少。
8、焦距根据被检测工件选择透照方式,一般600ｍｍ。
9、标记带、铅字、中心标记应离焊缝5mm左右,不能影响评片。
10、像质计应放置有效片1/4处，粗里细外。
11、散射线屏敞背部应放置铅皮,防止散射线,保证底片质量。
12、透照工件选择合适管电压.曝光量不小于１5mΑ/min。
13、暗室处理:槽洗显定影温度20℃±2﹑显影时间3分钟﹑定影时间30分钟﹑水洗时间30分钟﹑自动洗片显影温度33℃，显影时间35秒，烘干温度55℃。
14、底片上标记齐全，像质计摆放正确，底片黑度、灵敏度达到标准要求，不允许伪缺陷影响评定。
射线检测工程作业指导书教材
山东广富集团有限公司410t/h锅炉水冷壁更换无损检测方案编制：审核：批准：编制单位：济宁锦兴检测试验有限公司目录1总则2检验人员3准备工作4作业程序、方法及工艺要求5底片质量要求及焊缝质量分级6 安全技术措施7 文明施工及环境保护措施8附录1 总则1.1 工程概况山东广富集团有限公司电厂410t锅炉大修工程，安装焊口接近2000个，施工工期短，同时无损探伤的检验比例高，其中所有安装（现场组装的）锅炉受热面焊口，要求按100%进行无损检验，其中100%进行射线检验，射线探伤的工作极其繁重。
1.2 施工范围本作业指导书适用于山东广富集团有限公司电厂410t锅炉大修工程，透照厚度为5mm 部件的射线检验，检测部位水冷壁焊接接头。
1.3 编制依据1.3.1 《山东广富集团有限公司电厂410t锅炉大修工程施工组织设计》1.3.2 《火力发电厂焊接技术规程》 DL/T869-2004（以下简称《焊规》）1.3.3 《锅炉安全技术监察规程》 TSG G0001-20121.3.4 《钢制承压管道对接焊接接头射线检验技术规程》 DL/T821-2002（以下简称《射规》）1.3.5 《承压设备无损检测》 NB/T47013—20151.3.6 《电力建设安全工作规程（第一部分：火力发电厂部分）》DL5009.1-2002）2 检验人员凡从事射线工作的检验人员，都必须持有国家质量技术监督局、中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员资格证。
各级别检验人员，只能从事与该等级相应的无损检测工作，并负相应的技术责任。
3 准备工作3.1 技术准备3.1.1 根据《金属试验委托单》了解被检工件情况，包括材料、规格、焊接种类、焊接位置等。
3.1.2 确定检验工作质量等级、检验比例、数量、对接接头焊接质量验收级别。
3.2 现场情况及现场准备3.2.1 了解被检工件结构，焊口位置、分布等，对位于一定高度的焊口要搭好拍片架子。
射线作业指导书
1.编制依据
1.1《钢熔化焊对接接头射线透照工艺和质量分级》GB3323-87
1.2《压力容器无损检测（有关射线检测部分）》JB4730-94
1.3《钢制承压管道对接接头射线检验技术规程》DL/T821-2002
1.4《火力发电厂焊接技术规程》DL/T869-2004
1.5《电力工业锅炉压力容器监察规程》DL612-96
1.6《电力工业锅炉压力容器安全监察规定》
1.7《蒸汽锅炉安全技术监察规程》
1.8《压力容器安全技术监察规程》
1.9《火力发电厂金属技术监督规程》DL438-2000
2.概述
***燃煤发电厂一期2×600MW机组工程的射线检测工程范围包括：锅炉受热面及附属管道；汽机四大管道及各附属管道；安装中涉及的容器、铸件、各类钢结构、电气母线和其它国家和行业技术规程范围内的检验工程；各种焊接试样等。
各类检验分别执行相应的技术标准。
3.主要工程量
射线探伤工序卡编号：
6.QA检查单
F：工作负责人；E：单项工程师；A：专业工程师；O ：业主代表；S：监理代表
7.安全与文明施工及环境管理
射线探伤施工安全风险控制计划表
10。
X射线检测作业指导书
X射线检测作业指导书（ISO9001-2015）1.0目的为了保证X射线检测工作质量,•获得符合标准要求的X射线照相底片,对X射线照相底片进行正确评定,特制订本作业指导书。
2.0适用范围本作业指导书主要适用于检测工件内部埋藏性缺陷,•主要对象为承压类设备（包括锅炉、压力容器、压力管道）金属材料受压元件的熔化焊对接接头的X 射线检测。
检测厚度范围：①碳素钢、低合金钢、奥氏体不锈钢、镍及镍合金制承压设备为2-400mm；②铝及铝合金制承压设备为2-80mm；③钛及钛合金制承压设备为2-50mm；④碳素钢、低合金钢、奥氏体不锈钢、镍及镍合金、铜及铜合金、铝及铝合金制承压设备管子及压力管道为壁厚T≥2mm。
3.0检测人员资格要求3.1从事射线检测的人员必须经过技术培训，按《特种设备无损检测人员考核与监督管理规则》取得与其工作相适应级别的资格证书。
3.2从事X射线检测人员应经过辐射安全知识培训，并取得放射工作人员证。
3.3X射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0）。
测试方法应符合GB 11533的规定。
从事评片的人员应每年检查一次视力。
3.4从事底片评定、检测报告签发与审核必须是Ⅱ级以上资格的人员。
4.0引用文件JB/T4730-2005 承压设备无损检测第一部分：通用要求JB/T4730-2005 承压设备无损检测第二部分：射线检测GB 11533—1989 标准对数视力表GB 16357—1996 工业X射线探伤放射卫生防护标准GB 18871—2002 电离辐射防护与辐射源安全基本标准GB/T 19384.1—2003 无损检测工业射线照相胶片第1部分：工业射线胶片系统的分类GB/T 19384.2—2003 无损检测工业射线照相胶片第2部分：用参考值方法控制胶片处理HB 7684—2000 射线照相用线型像质计JB/T 7902—1999 线型像质计JB/T 7903—1999 工业射线照相底片观片灯GB150 钢制压力容器X射线检测和质量评定应按受检产品的技术标准执行。
射线检测操作指导书样表及填写说明
射线检测操作指导书工程名称: 指导书编号：委托单位检件状况检件名称检件编号设备类别检件规格检件材质焊接方法坡口型式检测部位表面状态检测要求执行标准检测技术等级检测比例验收标准检测时机合格级别检测条件及工艺参数射线种类胶片型号胶片规格mm设备型号设备编号焦点尺寸mm增感屏像质计型号冲洗方式显定影液配方显影温度定影温度显影时间定影时间底片黑度焊缝编号焊缝长度（mm）透照厚度（mm）焦距F（mm）透照方式像质计丝号一次透照长度（mm）底片数（张）管电压(活度)Kv/Ci曝光时间（min）技术要求及说明1.底片标识：管线编号－焊缝编号－底片编号－透照日期-焊工编号-厚度标识。
2.双壁单影透照时，像质计横跨焊缝放在被检件区1/4位置，细丝朝外，置于胶片侧。
小径管透照时，金属丝垂直焊缝且横跨焊缝放置。
3.使用单箭头或数字作为搭接标记时，放置中心标记。
4.胶片背面加铅板屏蔽背散射线及侧散射线。
4.编制依据：XX/XX-RT-2015。
5.首次使用时应进行工艺验证，以第一批底片作为验证依据。
6.现场检测过程中，如果现场条件不满足工艺要求，应该对工艺条件进行修正后使用，并在检测记录中注明。
7.检测工艺条件见附表。
透照部位示意图及说明：预检的焊缝分布、尺寸、编号及相应的检测片数的图。
（1）该栏目，对于设备一般采用主视图，将应检测的人孔等画在壳体的相应部位来表示。
对于大型球罐等应采用展开图。
在图上必须标明焊缝编号、拍片数、必检位置及计划拍片编号（即底片编号）。
对于管道应提供管线图，标出应检测的焊口部位。
该栏目不够时，可加附图。
（2）有必要时，还应画出某种类焊缝透照布置图。
编制XX 级别RT-Ⅱ日期审核XX 级别RT-Ⅲ日期射线检测操作指导书填写说明——“指导书编号”一般为流水顺序号，可根据单位管理体系要求来填写。
——“工程名称”按委托单填写。
——“委托单位”是指与我公司签订无损检测合同的单位或其授权的单位，负责办理委托事宜：——“检件名称”按委托单填写，其中管道填写管道编号和介质；设备填写设备位号和设备名称；——“检件编号”按委托单编写，其中管道填写管道编号或预制管段编号、设备填写设备位号，炉管填写炉位号与炉管区段号；——“设备类别”按委托单编写，根据不同的验收规范，管道可填写GC1、GC2或者SHA、SHB等、设备填写Ⅰ、Ⅱ、Ⅲ；——“检件规格”按委托单填写，其中设各应填写设备内径×壁厚；管道应填写管子外径×壁厚；同一管道编号中所检验的不同规格均应逐一填写；——“检件材质”按委托单填写，其中同一台设备或同一管道编号中所检验的不同材质应逐一填写：——“执行标准”、“合格级别”、“检测比例”等按委托单要求填写；——“检测技术等级”按委托单要求填写，如无特殊要求，填写AB级；——“检验时机”分别填写焊后（检件材质若为有延迟裂纹倾向的，检测时机应为焊后24小时）、打磨后、热处理后、坡口准备、轧制、锻造，铸造，清根后、堆焊前、压力试验前、后等；——“表面状态”系指喷砂、打磨、机加工、轧制、漆面等；——“射线种类”根据选用的设备类型填写X射线或γ射线；——“设备型号”填写x射线探伤机或γ射线主机型号，如250EG－S2或Se-75；——“设备编号”填写公司内部对于所使用x射线探伤机或γ射线的唯一编号；——“焦点尺寸”按设备标牌上或说明书标示的尺寸填写；——“焦距”为射线源中心到胶片的距离，根据技术和标准的规定，综合照相质量、工作效率、使用方便性等因素，做出最佳选择；——“增感屏”应填写屏的材质、前后屏厚度(单位mm)，如“前后Pb0.1”；——“胶片牌号”应填写检验检件时使用的胶片型号，如“AGFA-D7、AGFA-D4”，具体应根据所选用的射线源种类和检件材质选择。
射线检验作业指导书正式
目录1 工程概况及适用范围 (1)2 编制依据 (1)3 作业条件和施工准备 (2)4 作业程序和工艺措施 (4)5 强制性条文 (13)6 质量标准及质量控制要点 (14)7 职业健康安全和环境保护措施 (16)8 绿色施工管理措施 (18)9 应急处置预案 (19)附录一:射线检测流程图 (21)附录二：危害辨识、风险评价与控制措施 (22)1 工程概况及适用范围本项目为生物质热电联产工程，属清洁、可再生能源及资源综合利用项目。
根据集聚区工业蒸汽用户热负荷发展情况，本工程建设规模：1×130t/h高温超高压再热生物质循环流化床锅炉+1×30MW高温超高压再热抽凝式汽轮机发电机组及配套上料、除灰、除渣、消防、脱硫脱硝、烟囱、冷水塔、化水系统、办公楼、料棚等。
锅炉：1×130t/h（额定蒸发量130t/h，最大蒸发量140t/h）高温超高压再热燃秸秆循环流化床锅炉（70%灰杆+30%黄杆）。
汽轮发电机组：1×30MW（额定出力30MW，最大出力40MW）抽凝式高温超高压再热汽轮发电机组（常规转速或高转速，预留低真空循环水供热能力）。
本作业指导书规定了射线检测中对人员、设备器材、检测方法和程序、数据记录、结果评定等项内容，适用于承压设备对接焊接接头的射线检测。
2 编制依据2.1 《放射性同位素与射线装置安全和防护条例》国务院令第449号2.2 《锅炉安全技术监察规程》TSG G0001-20122.3 《金属熔化焊焊接接头射线照相》GB/T 3323-20052.4 《承压设备无损检测》NB/T 47013.2-20152.5 《火力发电厂焊接技术规程》DL/T 869-20122.6 《火力发电厂金属技术监督规程》DL/T 438-20162.7 《钢制承压管道对接焊接接头射线检验技术规程》DL/T 821-20172.8 《电站锅炉压力容器检验规程》DL 647-20042.9 《电力工业锅炉压力容器安全监察规程》DL 612-20172.10 《电力建设施工质量验收规程（第2部分：锅炉机组）》DL/T 5210.2-20182.11 《电力建设施工质量验收规程（第3部分：汽轮发电机组）》DL/T 5210.3-2018 2.12 《电力建设施工质量验收规程（第5部分：焊接）》DL/T 5210.5-20182.13 《电力建设安全健康与环境管理工作规定》（[2003]168号）2.14 《工业γ射线探伤放射防护标准》GBZ132-20082.15 《工业X射线探伤放射防护要求》GBZ117-20152.16 《γ射线探伤机》GB/T 14058-20082.17 《工业X射线探伤机性能测试方法》GB/T 96592-20112.18 《工业射线照相底片观片灯》GB/T 19802-20052.19 《电力建设安全工作规程》第1部分火力发电厂 DL 5009.1-20142.20 《工程建设标准强制性条文》电力工程部分（2016年版）2.21 《标准对数视力表》 GB11533-20113 作业条件和施工准备3.1 作业前的条件3.1.1 工作场所3.1.1.1 暗室、评片室的设施和条件，要满足射线检测工作的需要。
NBT47013射线检测操作指导书
湖北江源化工机械有限公司无损检测操作指导书编号：编制：审核：日期：射线检测操作指导书一、引用标准和编制依据下列标准和规程包含的条文，通过在本操作指导书中引用而构成操作指导书的条文。
NB/T47013.1～47013.2-2015 《承压设备无损检测》JY/JY31-2007《无损检测通用规程》二、检测对象：三、检测技术要求：四、检测设备及材料准备：1、射线源：3、像质计：材料Fe线型（10-16）和线型（8-12）两种。
4、滤光板：无5、背散射铅板：各种规格尺寸铅板。
6、标记：数字铅制标记、拼音字母铅制标记符号、铅制标记。
(1) 定位标记包括中心标记（）和搭接标记（）。
当抽查时搭接标记称为有效区段标记。
检测范围标记( - )，当焊缝余高为零或平板状零件时使用。
(2)识别标记：包括产品编号、检测编号、透照日期。
其中检测编号由以下标记组成：7 、暗室处理设备：（1）自制洗片箱一台。
（2）安全灯一台。
8、观察设备：观片灯五、检测程序：工 件可送检探伤委托书探伤前准备工作按工艺要求进行透照操作暗室处理初评,复评工序报告签发总报告监 检不 合 格合 格持证焊工根据返修工艺返修修返具出员人片评调X光机表面复查复验.扩探评片环境熟悉标准底片质量认定人员资格仪器检验编RT工艺卡消泡,干燥显,定影外观检查合格后RT实施资料整理存 档(温度)冲洗(水流,时间)感屏.暗袋检查像质计选择增底片质量合格率.评片准确率.扩探率和探伤比例执行率达标通知六、检测技术和工艺:产品编号：产品名称：八、暗室处理方法和条件要求：胶片处理一般按胶片使用说明说规定进行。
本公司采用手工冲洗胶片。
手工冲洗胶片宜在8h之内完成，最长不超过24h。
1 、标准显影温度20±2℃标准显影时间5分钟，不得用短时显影，以免产生花纹，也不得用高温显影，以免药膜皱折、脱落、影纹粗糙。
2、显影过程中，洗片架应是上、下或前后经常移动，以保证显影作用均匀，特别是开始显影的一分钟内更需频繁移动。
X射线检验作业指导书样本
临河热电厂2×300MW供热机组工程1#机组X射线检查作业指引书1．合用范畴及普通规定:1. 1本作业指引书合用于透照厚度为2mm～40mm钢制承压管子、管道和集箱单面施焊,双面成型对接接头、钢构造对接、角接、压力容器焊缝X射线检查。
1. 2本作业指引书合用于使用定向X射线机。
1. 3检查工作量参照《临河热电厂#1机组金属检查筹划一览表》。
2. 引用原则及有关资料：2．1《火力发电厂焊接技术规程》DL/T869-2．2《火电施工质量检查及评估原则》（焊接篇）（1996）2．3《钢制承压管道对接焊接接头射线检查技术规程》DL/T821-2. 4《钢熔化焊对接接头射线照相和质量分级》GB3323-872. 5《压力容器无损检测》JB4730-942．6临河热电厂#1机组设计图纸及有关文献2．7《电力建设安全健康环境管理工作规定》2．8《电力建设安全操作规程》（火力发电厂某些）2．10《山西省电建四公司管理制度汇编》2．11《山西省电建四公司项目经理部管理制度汇编》2．12《山西省电建四公司金属实验室管理制度汇编》3. 检查作业条件：3.1人员规定：3.1.1射线检查人员经专业培训，并获得国电公司锅炉压力容器无损检查资格证书，射线检查人员职能遵循DL821-第3.3、3.4条执行。
3.1.2纯熟操作仪器，具备一定仪器维护和普通故障解决能力，懂得安全防护知识。
3.1.3检查工作前熟悉作业指引书，理解被检查焊口规格、材质及焊接办法、坡口形式。
3.1.4熟悉作业环境，并具备一定现场实际操作经验。
3.1.5射线工作人员经体检合格，方可上岗。
3.2仪器配备XXQ－3005定向X射线探伤机 2台XXQ－2505定向X射线探伤机3台XXQ－定向X射线探伤机2台冷光源强光观片灯3台报警仪1台密度仪1台3.3探伤材料AGFA胶片 2箱铅箔增感屏 360×80mm 0.03/0.10mm 200付300×80mm 0.03/0.10mm 200付240×80mm 0.03/0.10mm 200付暗袋 360×80mm 300×80mm 200付240×80mm 180×80mm 200付象质计 9# 20只10# 20只11# 20只12# 20只 13# 20只GB5618-Ⅱ型 50只GB5618-Ⅲ型 50只后屏蔽铅板 1～3mm 8只铅字母（英文、阿拉伯数字、及返修标记R1、R2）各5袋乳胶管 50米胶布 2箱记号笔 20盒磁钢 50块评片尺 3把电笔 20支手电 20把保险管（2A、20A）30个裁刀 2把显定影桶 2个3.4焊缝表面状态焊缝及热影响区表面质量（涉及余高某些）应经外观检查，符合DL/T869-之规定，表面不规则状态在底片上影像应不影响对接接头中缺陷评估。
射线指导书（规范）（完整）
射线指导书（规范）（完整）射线检验作业指导书要点I. 工程概况1.1. 工程概况：主要介绍工程名称、规模、特点及施工环境。
1.2. 工程量和工期：分类统计需进行射线探伤的焊接接头的名称、规格、数量和估计工期*工期为理想情况下作业用时的总和。
2. 编制依据：列出与射线探伤相关的所有设计图纸，技术、质量、安环相关的规程、规范。
3. 作业前的条件和准备：3.1技术准备3.1.1接受委托并察看现场（审核委托项目是否齐全、条件是否具备）3.1.2根据委托和通用工艺文件编制工艺卡（至少应包括以下方面）1）采用射线源的种类及型号。
2）采用胶片型号、规格、数量。
3）采用的增感方式，前后屏的厚度。
3）像质计的种类、型号及像质指数。
5）透照方法及方式。
6）曝光参数、焦距的选择。
7）散射线的屏蔽方法。
8）安全注意事项。
3.1.3安全和技术交底3.2人员（配置、资格）321从事射线检测的人员必须持有中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员证，资格在有效期内。
3.2.2射线探伤辅助工必须经过安全和专业技术培训，合格后方可上岗。
3.2.3评片人员应由射线H级或以上人员担任，其矫正视力不得低于 1.0。
3.2.4检测人员应按规定进行体格检查，并符合要求。
3.2.5人员最低配备：持证射线检验人员5名（H级人员不少于3名）；射线检验辅助工12名。
3.2.6作业人员的职责（空表格）列出参加射线检验工作人员的岗位名称和职责，应包括技术员、班组长、检验作业人员。
3.3作业工机具（包括配置、等级、精度等）3.3.1所配备的工器具（包括射线探伤附件、操作工具、通讯工具等）3.3.2所需仪器、仪表的规格和精度（包括射线仪器、冲洗设备、评片设备、防护仪器等）3.4材料胶片及相关材料的种类及数量3.5安全器具防护用品及安全帽、防滑鞋、安全带等劳保用品齐全；施工现场安全设施齐全，照明充足。
3.6场地道路361被检工件处应有必要的检验空间和良好的安全设施。
射线检测作业指导书(DLT821)
1项目工程概况与工程量1.1项目工程概况本作业指导书适用于辽宁盘山新城热力有限公司热电项目安装工程的钢制承压管道对接焊接接头的射线检测工作。
1.2工程量委托单位委托的钢制承压管道对接焊接接头的射线检测工作。
1.3编制依据1.3.1《中国人民共和国安全生产法》主席令第13号1.3.2《中华人民共和国特种设备安全法》主席令第4号1.3.3《特种设备安全监察条例》国务院令第549号1.3.4 DL/T821—2002《管道焊接接头射线检验技术规程》1.3.5 DL/T869-2012 《火力发电厂焊接技术规程》。
1.3.6DL5009.1-2014《电力建设安全工作规程第一部分：火力发电》1.4 适用范围1.4.1本作业指导书适用于透照厚度为2mm～100mm部件的射线检验，包括承压管子、管道及集箱单面施焊、双面成型的对接接头。
焊制焊管（纵缝焊管、螺旋焊管）和管件（三通、弯头）的射线检验也可参照使用。
1.4.2本作业指导书不适用于摩擦焊、闪光焊等机械方法焊接的对接接头。
2 项目作业进度的安排满足现场射线检测的需要，保证下道工序的正常进行。
3 作业准备工作及条件3.1作业人员的质量3.1.1 从事射线检测的人员应按无损检测人员考核规则的要求参加培训并经考核取得相应的射线检测资格。
取得不同级别的射线检测资格的人员，只能从事与该资格级别相适应的检测工作，并负相应的技术责任。
⑴Ⅰ级人员应该能够正确调整和使用检测仪器，按照作业文件能进行射线检测操作，能够记录检测数据，整理检测资料。
⑵Ⅱ级人员可对Ⅰ级人员进行监督指导；按照工艺文件可以调试仪器和实施射线检测；根据工艺规程编制射线作业指导书或工艺卡；可以评定检测结果，编制和审核检测报告。
⑶Ⅲ级人员可对Ⅰ级、Ⅱ级人员进行监督、指导和培训；可以编制和审核射线检测工艺规程；确定特定对象的特殊检测方法、技术和工艺规程；对检测结果进行分析、评定或者解释。
3.1.2射线检测人员身体条件能够满足从事检测工作的要求，视力应不低于相关标准的规定。
004射线检测专用作业指导书
广东火电工程总公司目录1.总则 (3)2.编制依据 (3)3.管道对接接头的中心全周透照 (3)4.壁厚大于70MM的管道对接接头的中间检验 (4)5.铝母线对接焊缝的检验 (4)6.球罐的检测 (5)7.T型接头角焊缝的检测 (5)8.像质计的选用和放置要求 (12)发文范围：（共份）归档夹类：作业指导夹号：14本版文件于2009年月日开始实施。
批准人：射线检测通用作业指导书1. 总则本专用工艺适用于开有透视孔的管道焊缝中心透照、壁厚大于70mm 的焊缝分层检验、T型接头角焊缝、球罐焊缝的制作和在役检验以及铝母线管对焊缝的检验。
检验其它工作见通用工艺。
2. 编制依据2.1. DL/T754《铝母线焊接技术规程》2.2. GB3323《钢熔化焊对接接头射线照相和质量分级》2.3. GB/T12605《钢制承压管道对接焊接接头射线检验技术规程》2.4. JB4730《压力容器无损检测》第二篇：焊缝射线透照检测2.5. ZBJ04 004《射线照相探伤方法》2.6. GB6417《金属熔化焊焊缝缺陷分类及说明》2.7. GB5618《线型象质计》2.8. DL/T869-2004《火力发电厂焊接技术规程》2.9. DL/T821-2002《钢制承压管道对接焊接接头射线检验技术规程》2.10. GB4792《放射卫生防护基本标准》2.11. DL541-94《钢熔化焊角焊缝射线照相方法和质量分级》2.12. DL5009.1-2002《电力建设安全工作规程》第一部分:火力发电厂3. 管道对接接头的中心全周透照3.1. 管道公称直径大于89mm，在焊缝附近开有透视孔的焊口，可采用γ射源通过导源管进入管内进行中心全周透照，对整圈焊缝一次曝光完成。
3.2. 在固定J形导源管时，应固定牢固，并应准确定位，尽量减少射源进入管内后的径向偏差和轴向偏差，防止因径向偏差过大而使底片的黑度偏差超过标准规定；因轴向偏差过大使焊接缺陷投影位移，影响返修时对缺陷定位的准确性。
