低压配电柜验收标准
低压配电柜验收标准是指在低压配电柜安装、调试完成后，进行验收检查的标准和要求。
合理的验收标准可以确保低压配电柜的安全运行，保障电力系统的正常供电。
以下是关于低压配电柜验收标准的详细内容：一、验收前准备工作1. 验收前应对低压配电柜进行全面清洁，清除表面的灰尘和杂物，确保配电柜外观整洁。
2. 检查低压配电柜的基础固定情况，确保其固定牢固，不存在晃动或变形等现象。
3. 对低压配电柜的接地情况进行检查，确保接地良好，接地电阻符合规定要求。
4. 对低压配电柜的所有元器件进行一次全面检查，确保各部件完好无损，无松动、脱落等现象。
5. 准备验收记录表格和必要的检测设备，以备验收时使用。
二、外观验收1. 检查低压配电柜的外观，应无明显变形、裂缝、划痕及漆面损坏等缺陷。
2. 检查配电柜门的开启和关闭是否灵活，密封条是否完好，门锁是否牢固可靠。
3. 检查配电柜的标识标牌是否齐全清晰，各开关、按钮等操作元件的功能标示是否正确清晰。
三、电气性能验收1. 进行低压配电柜的漏电保护器验收，确保漏电保护装置的动作时间符合要求，保护功能正常。
2. 检查低压配电柜的过载保护器和短路保护器，确保其额定动作电流和动作时间符合设计要求。
3. 对低压配电柜的接线端子进行逐一检查，确认接线端子的紧固可靠，无松动现象。
4. 检查低压配电柜的接线端子和导线的连接是否牢固，无氧化、腐蚀等现象。
5. 检查低压配电柜的接地装置，保证接地连接可靠，接地电阻符合规定。
6. 对低压配电柜的绝缘电阻进行测试，确保绝缘电阻值符合规定要求。
7. 对低压配电柜的运行试验进行检查，确保各断路器、接触器等元器件的动作可靠，无异常声响和发热现象。
四、保护功能验收1. 检查低压配电柜的过压保护、欠压保护、缺相保护等功能，确保各项保护功能正常可靠。
2. 检查低压配电柜的短路保护、过载保护等功能，确保各项保护功能符合设计要求。
五、验收记录和报告1. 验收员应当按照实际验收情况填写验收记录表格，并在上面签字确认。
低压配电柜验收标准
低压配电柜验收标准低压配电柜是电力系统中非常常见的一种设备，其功能是将电能从变压器传输到各个终端设备。
为了确保低压配电柜的正常运行和安全性，我们需要进行验收。
本文将介绍低压配电柜验收的标准和程序。
一、验收前准备工作在进行低压配电柜验收前，需要进行一些准备工作：1. 完成安装：低压配电柜的安装必须按照相关规范和设计要求进行，确保设备安装牢固，电缆连接正确可靠。
2. 完善配套设施：确保配电柜的环境良好，通风良好且无明火等污染物。
3. 完成试运行：在正式验收之前，需要进行试运行，确保低压配电柜的各项功能正常。
二、验收标准低压配电柜的验收标准包括以下几个方面：1. 外观检查：检查低压配电柜的表面是否平整，无明显变形和损坏；观察配电柜的防护等级是否符合设计要求；检查配电柜的门、锁等附件是否完好。
2. 电气性能检测：检测低压配电柜的电气参数，如额定电流、额定电压等是否符合设计要求；检查开关动作是否灵活可靠；检查电气元件是否安装正确并固定牢固；测量各回路的电阻值是否在允许范围内；检查电气连接的可靠性。
3. 保护措施检查：检查低压配电柜是否设置了漏电保护器、过载保护器等安全保护装置；检查保护装置的参数是否符合设计要求；检查保护装置的操作是否正常。
4. 隔离性能检测：使用特定的测试设备对低压配电柜的隔离性能进行检测，确保在正常使用过程中各回路之间有良好的隔离，避免电气事故的发生。
5. 温升测试：测试低压配电柜在额定负荷下的温升情况，确保设备正常运行时温度不超过规定值。
6. 标牌和标识：检查低压配电柜上的标牌、标识是否完整、清晰可见，包括设备名称、额定电流、额定电压等信息。
三、验收程序低压配电柜的验收程序主要包括以下几个步骤：1. 项目组织：确定验收的责任人和组织人员，明确各个环节的任务分工。
2. 材料准备：准备相关的验收标准、检测设备和记录表格等。
3. 检查外观：对低压配电柜的外观进行检查，确保外观符合设计要求。
高低压配电检查标准11
高低压配电系统检查标准
管理项目名称：
序号
1 2 3 4 1 2 3 4 5 6 7 8
Байду номын сангаас
检查内容
基本要求
是/否
电器的表面是否清洁，接地连接是否正常良好。 输入、输出线路中各部位连接点是否牢固，有无过热变色等现象。 双电源自动开关 运行时电器内部，有无异声、异味。 市电缺失时，备供电源是否能瞬间自动切换投入。 强电房门上就有相应的标识，门锁完好。 强电房内严禁堆放杂物，房内设备无积灰、油泥、地面无积尘、无积水，无异声、异味，环境清洁整齐。 强电房内照明足够良好。 强电房防小动物设施完善。 层间强电房 强电房内开关表面是否清洁，各线路连接是否牢固。 强电房内开关箱盖、线槽盖是否封闭。 强电房线槽内电缆是否稳固，是否松动下坠。 强电房母排驳接处是否温度正常，固定螺丝是否松动。 项目工程负责人签名： 签字日期： 华南区工程技术管理检查人签名： 签字日期：

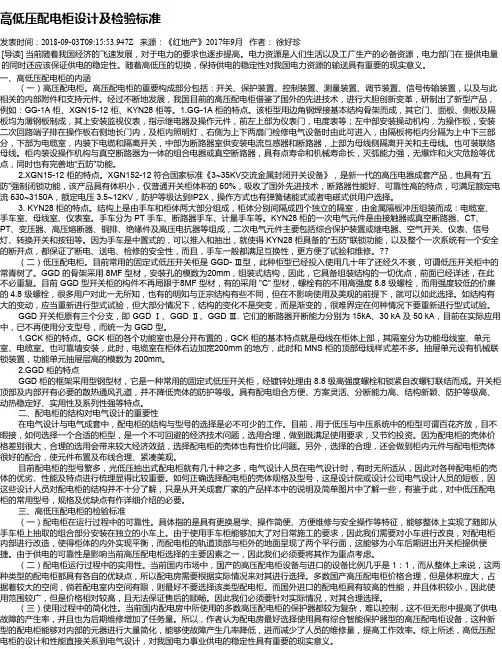

高低压配电柜设计及检验标准
高低压配电柜设计及检验标准发表时间：2018-09-03T09:15:53.947Z 来源：《红地产》2017年9月作者：徐好珍[导读] 当前随着我国经济的飞速发展，对于电力的要求也逐步提高。
电力资源是人们生活以及工厂生产的必备资源，电力部门在提供电量的同时还应该保证供电的稳定性。
随着高低压的切换，保持供电的稳定性对我国电力资源的输送具有重要的现实意义。
一、高低压配电柜的内涵（一）高压配电柜。
高压配电柜的重要构成部分包括：开关、保护装置、控制装置、测量装置、调节装置、信号传输装置，以及与此相关的内部附件和支持元件。
经过不断地发展，我国目前的高压配电柜借鉴了国外的先进技术，进行大胆创新变革，研制出了新型产品，例如：GG-1A 柜、XGN15-12 柜、KYN28 柜等。
1.GG-1A 柜的特点。
该柜型用边角钢焊接基本结构骨架而成，其它门、面板、侧板及隔板均为薄钢板制成，其上安装监视仪表，指示继电器及操作元件，前左上部为仪表门，电度表等；左中部安装操动机构，为操作板，安装二次回路端子排在操作板右侧地长门内，及柜内照明灯，右侧为上下两扇门检修电气设备时由此可进入，由隔板将柜内分隔为上中下三部分，下部为电缆室，内装下电缆和隔离开关，中部为断路器室供安装电流互感器和断路器，上部为母线侧隔离开关和主母线。
也可装联络母线。
柜内装设操作机构与真空断路器为一体的组合电器或真空断路器，具有点寿命和机械寿命长，灭弧能力强，无爆炸和火灾危险等优点，同时也有完善地“五防”功能。
2.XGN15-12 柜的特点。
XGN152-12 符合国家标准《3~35KV交流金属封闭开关设备》，是新一代的高压电器成套产品，也具有“五防”强制闭锁功能，该产品具有体积小，仅普通开关柜体积的 60%，吸收了国外先进技术，断路器性能好、可靠性高的特点，可满足额定电流 630~3150A，额定电压3.5~12KV，防护等级达到IP2X，操作方式也有弹簧储能式或者电磁式供用户选择。
低压配电柜检验标准
低压配电柜检验标准
低压配电柜是工业生产中常见的一种电气设备，其作用是对电能进行分配和控制，保障生产设备的正常运行。
为了确保低压配电柜的安全可靠运行，我们需要严格按照相关的检验标准进行检验。
本文将介绍低压配电柜的检验标准，以便相关人员能够更好地进行检验工作。
首先，我们需要对低压配电柜的外观进行检验。
外观检验主要包括外壳、接地、标志标识等方面。
外壳应该完好无损，没有变形、裂纹等缺陷，接地应该牢固可靠，标志标识应该清晰可见。
同时，还需要检查配电柜的门锁、门闩等是否完好，确保在运行过程中能够有效地防止他人误操作。
其次，我们需要对低压配电柜的内部进行检验。
内部检验主要包括连接件、绝缘、热继电器等方面。
连接件应该牢固可靠，没有松动现象，绝缘应该完好，没有破损、老化等情况，热继电器应该能够灵敏可靠地进行动作。
在进行内部检验时，需要注意配电柜的通风情况，确保内部温度不会过高，影响设备的正常运行。
最后，我们需要对低压配电柜的运行情况进行检验。
运行检验主要包括负载、
开关动作、保护动作等方面。
负载检验需要确保配电柜在额定负载下能够正常运行，开关动作需要确保开关能够灵活可靠地进行动作，保护动作需要确保在发生故障时能够及时有效地进行保护。
在进行运行检验时，需要特别注意安全措施，确保检验过程中不会对人员和设备造成危险。
综上所述，低压配电柜的检验工作是非常重要的，只有严格按照相关标准进行
检验，才能确保配电柜的安全可靠运行。
希望相关人员能够认真对待检验工作，确保每一台低压配电柜都能够符合标准要求，为工业生产提供可靠的电能支持。
高低压配电室验收标准
高低压配电室验收标准高低压配电室是电力系统中非常重要的一部分，它承担着电能的分配和控制任务。
为了确保高低压配电室的正常运行和安全使用，对其进行验收是非常必要的。
下面将介绍高低压配电室验收的标准和要求。
首先，对于高低压配电室的外观和结构要求。
在验收时，需要对配电室的外观进行检查，包括外墙、门窗、屋顶等部分的完整性和密封性。
另外，还需要检查配电室的结构是否牢固，各部件是否安装牢固，是否存在明显的损坏和变形等情况。
其次，对于高低压配电室的电器设备要求。
在验收时，需要对配电室内的电器设备进行逐一检查，包括变压器、开关设备、保护设备等。
需要检查设备的安装位置是否符合要求，接线是否牢固可靠，设备是否有明显的损坏和老化现象。
另外，对于高低压配电室的接地系统要求。
配电室的接地系统是保障人身安全和设备正常运行的重要部分。
在验收时，需要对接地系统进行检查，包括接地电阻的测试、接地网的布线和连接情况等。
确保接地系统符合相关标准和要求，能够有效地保护人员和设备的安全。
此外，对于高低压配电室的环境要求。
在验收时，需要对配电室的环境进行检查，包括通风、温度、湿度等环境参数是否符合要求。
另外，还需要检查配电室内是否存在杂物堆放、易燃易爆物品等安全隐患。
最后，对于高低压配电室的运行状态要求。
在验收时，需要对配电室的运行状态进行检查，包括设备的运行情况、开关操作是否灵活可靠、保护装置是否正常运行等。
确保配电室可以正常投入使用，保障电力系统的正常运行。
综上所述，高低压配电室的验收标准涉及外观结构、电器设备、接地系统、环境和运行状态等多个方面。
只有严格按照相关标准和要求进行验收，才能确保配电室的安全可靠运行，保障电力系统的正常供电。
高低压开关柜验收标准
高低压开关柜验收标准一、验收前的准备工作。
在进行高低压开关柜的验收前，需要做好一些准备工作。
首先，要确保验收人员具有相关的资质和经验，能够准确地进行验收工作。
其次，要准备好验收所需的文件资料，包括设计文件、制造文件、检测报告等。
还需要准备好验收所需的工具和仪器设备，以便进行必要的检测和测量工作。
二、验收内容及标准。
1.外观检查。
在进行外观检查时，应该仔细观察开关柜的外部结构和表面处理情况，检查有无变形、损坏、腐蚀等情况。
同时，要检查开关柜的标识、铭牌和安全防护装置是否完好清晰。
2.电气性能检查。
电气性能检查是开关柜验收的重要内容之一。
在进行电气性能检查时，应该检查开关柜的绝缘电阻、接地电阻、绝缘强度等参数是否符合要求。
同时，还需要检查开关柜的电气元件和连接部分是否牢固可靠，是否存在漏电、短路等现象。
3.保护性能检查。
保护性能检查是保证开关柜正常运行的关键环节。
在进行保护性能检查时，应该检查开关柜的过载保护、短路保护、接地保护等功能是否齐全有效。
同时，还需要检查开关柜的保护参数是否设定正确，是否能够及时有效地对故障进行保护。
4.操作性能检查。
操作性能检查是为了确保开关柜的正常操作和使用。
在进行操作性能检查时，应该检查开关柜的操作机构、指示灯、仪表等是否灵活可靠，是否符合设计要求。
同时，还需要检查开关柜的操作过程是否符合操作规程，是否存在异常现象。
5.环境适应性检查。
环境适应性检查是为了确保开关柜能够适应各种环境条件下的工作要求。
在进行环境适应性检查时，应该检查开关柜的工作环境温度、湿度、震动等条件是否符合要求。
同时，还需要检查开关柜的防护等级是否符合要求，是否能够适应恶劣的工作环境。
三、验收结果的处理。
在进行开关柜的验收工作后，应该及时对验收结果进行处理。
如果验收合格，应该及时出具验收报告，并加盖验收章。
如果验收不合格，应该及时通知制造单位进行整改，并重新进行验收工作。
四、验收后的工作。
在进行开关柜的验收工作后，还需要做好验收后的工作。
低压配电柜出厂检验标准
低压配电柜出厂检验标准一、外观检查1.1 检查柜体表面是否光滑、平整，无划痕、磕碰、变形等质量问题。
1.2 检查柜门、抽屉等开启是否灵活，无卡滞、脱落现象。
1.3 检查元件安装是否牢固，无松动、脱落现象。
1.4 检查导线连接是否紧密，无松动、脱落、短路等现象。
二、结构检查2.1 检查柜体结构是否符合设计要求，各部件安装位置是否正确。
2.2 检查母线、电缆等布线是否合理，无交叉、重叠等现象。
2.3 检查元件配置是否符合设计要求，无缺少或多余的元件。
2.4 检查通风口、散热装置等是否满足设计要求，无堵塞等现象。
三、电气性能测试3.1 对柜体进行绝缘电阻测试，绝缘电阻应大于1MΩ。
3.2 对柜体进行耐压试验，试验电压应达到规定要求，持续时间不少于1min，无击穿、闪络等现象。
3.3 对柜内元件进行功能测试，测试结果应符合产品技术条件和设计要求。
3.4 对柜内元件的接触电阻进行测试，接触电阻应符合产品技术条件和设计要求。
四、防护等级检查4.1 检查柜体的防护等级是否符合设计要求，如IP54等。
4.2 对柜体进行防水试验，防水性能应符合产品技术条件和设计要求。
4.3 对柜体进行防尘试验，防尘性能应符合产品技术条件和设计要求。
五、机械操作试验5.1 对柜门、抽屉等进行开关操作试验，应灵活可靠，无卡滞、脱落等现象。
5.2 对元件进行操作试验，如按钮、开关等，应正常工作，无异常声响和震动。
5.3 对机械连锁装置进行操作试验，应符合设计要求，无卡滞、脱落等现象。
六、电气安全试验6.1 对柜内元件进行过载试验，验证元件在过载情况下的安全性能。
6.2 对柜内元件进行短路试验，验证元件在短路情况下的安全性能。
低压柜配电柜检测验收标准
低压柜配电柜检测验收标准
一、外观检查
1. 柜体外观应平整、光滑，无明显划痕、变形、裂纹等现象。
2. 面板上的标识应清晰、准确，且符合设计要求。
3. 柜体内部的元件、导线、端子等应排列整齐，无杂乱现象。
4. 柜体门锁、手柄等应灵活可靠，无卡滞现象。
二、性能测试
1. 测试柜体的绝缘电阻，应符合国家相关标准。
2. 测试柜体的耐压性能，应符合国家相关标准。
3. 测试柜体的接地电阻，应符合国家相关标准。
4. 测试柜体的温升，应符合国家相关标准。
5. 测试柜体的噪声等级，应符合国家相关标准。
6. 测试柜体的防护等级，应符合设计要求。
7. 测试柜体的电磁屏蔽性能，应符合设计要求。
8. 测试柜体的防雷保护功能，应符合设计要求。
9. 测试柜体的电气性能，应符合设计要求。
10. 测试柜体的动作特性，应符合设计要求。
11. 测试柜体的安全保护装置，应符合设计要求。
12. 测试柜体的操作手柄、按钮、指示灯等元件的动作性能，应符合设计要求。
13. 测试柜体的机械连锁装置，应符合设计要求。
14. 测试柜体的防误操作功能，应符合设计要求。
15. 测试柜体的远程控制功能，应符合设计要求。
16. 测试柜体的记录功能，应符合设计要求。
17. 测试柜体的自我诊断功能，应符合设计要求。
18. 测试柜体的其他特殊功能，应符合设计要求。
三、安全检查
1. 检查柜体内部元件、导线的安装是否牢固，不应有松动现象。
2. 检查柜体内部的元件、导线的标识是否清晰、准确。
高低压开关柜 技术标准
高低压开关柜技术标准1.设备通用要求1.1. 开关柜应符合国家相关标准，并具有有效的产品合格证明和安全认证。
1.2. 开关柜的外观应无明显损伤、涂层脱落、锈蚀、变形等质量问题。
1.3. 开关柜的尺寸应符合设计要求，各部件的安装位置应正确无误。
1.4. 开关柜的重量应符合设计要求，便于搬运和安装。
2.设备性能要求2.1. 开关柜应具有可靠的电气性能，满足设计要求。
2.2. 开关柜应具有良好的断路性能，能够安全、可靠地切断电路。
2.3. 开关柜应具有良好的绝缘性能，能够承受额定电压和绝缘电阻的要求。
2.4. 开关柜应具有良好的热性能，能够承受额定电流和温升的要求。
2.5. 开关柜应具有良好的机械性能，能够承受额定操作力和耐久性要求。
3.设备结构要求3.1. 开关柜的结构应合理，便于安装和维护。
3.2. 开关柜的各部件应具有良好的互换性和通用性，便于维修和更换。
3.3. 开关柜的电缆和母线等导体应具有良好的导电性能，能够承受额定电流和电压的要求。
3.4. 开关柜的防护等级应符合设计要求，能够防止水分、灰尘等进入柜内。
4.设备安装要求4.1. 开关柜应按照设计要求进行安装，安装位置应正确无误。
4.2. 开关柜的基础应坚实、平整，符合设计要求。
4.3. 开关柜的接地应可靠，符合相关接地要求。
4.4. 开关柜的电缆和母线等导体应连接牢固，接触良好。
5.设备运行要求5.1. 开关柜在运行过程中应保持良好的工作状态，无异常声响和震动。
5.2. 开关柜的各部件应定期检查和维护，发现异常情况应及时处理。
抱歉，当前访问用户较多，请稍后重试。
文档助手持续学习升级中，期待为你提供更优质的服务。
高压低压配电柜的质量监控与验收标准
高压低压配电柜的质量监控与验收标准高压低压配电柜在电力系统中起着至关重要的作用，对于保障电力设备的安全运行和发挥正常功能具有重要意义。
为了确保配电柜的质量，需要进行质量监控和验收。
本文将探讨高压低压配电柜的质量监控与验收标准。
一、质量监控1. 设计与制造监控高压低压配电柜的设计与制造应符合国家标准和规范要求。
首先，需要进行设计评审，确保设计方案符合实际需求并具备安全可靠的特性。
其次，在制造过程中，应加强材料管理，确保所使用的材料符合标准，并采取合适的工艺控制，确保制造质量。
2. 工艺控制监控高压低压配电柜的制造过程中应该建立严格的工艺控制措施，确保每个制造环节都按照规定进行。
包括接线、焊接、固定等工艺操作都应符合标准要求。
此外，还应定期进行工艺控制检查和问题整改，以确保质量稳定可靠。
3. 试验与检验监控在配电柜制造完成后，应进行一系列的试验和检验。
试验包括高压试验、绝缘阻抗试验、机械试验等，以验证配电柜的绝缘性能、安全可靠性、机械强度等。
检验主要包括外观检查、尺寸检查、配件检查等，确保配电柜的外观无损坏、尺寸符合要求、配件完整。
二、验收标准高压低压配电柜的验收应按照一定的标准进行。
以下是常见的验收标准：1. 外观验收外观验收主要是检查配电柜外观是否完好无损。
应检查配电柜箱体是否平整、表面是否无划伤、漆面是否光滑、标志是否清晰等。
同时，还应检查门锁、密封条等附件是否完好。
2. 尺寸验收尺寸验收主要是检查配电柜的各项尺寸是否符合设计要求。
应检查高度、宽度、深度等各个尺寸是否与设计图纸一致，并检查各个间隔、通道的尺寸是否满足要求。
3. 电气性能验收电气性能验收是配电柜验收的重要内容。
包括以下几个方面：额定电流、额定电压、开关能力、过载和短路保护等。
应通过检测配电柜在额定电流下的工作是否正常，开关动作是否准确可靠，并进行保护装置的检测。
4. 绝缘性能验收绝缘性能验收是针对高压低压配电柜的绝缘状况进行检测。
高低压配电验收标准
高低压配电验收标准高低压配电验收标准是指在建筑、工矿企业等场所进行高低压配电系统安装完成后，需要进行验收检查，以确保系统的安全可靠运行。
配电系统是建筑物或工矿企业的重要组成部分，其安全性直接关系到人员和设备的安全。
因此，制定高低压配电验收标准具有非常重要的意义。
首先，高低压配电验收标准应包括对配电设备的基本要求。
配电设备是配电系统的核心组成部分，其质量直接关系到系统的安全性和稳定性。
在验收标准中，应包括对配电设备的选型要求、安装要求、运行要求等内容，以确保配电设备的质量符合国家标准和行业规范。
其次，高低压配电验收标准应包括对配电线路的检查要求。
配电线路是配电系统中的重要组成部分，其安全性直接关系到电能的传输和分配。
在验收标准中，应包括对线路的绝缘电阻、线路接头、线路标识等方面的检查要求，以确保配电线路的安全可靠运行。
另外，高低压配电验收标准还应包括对系统接地的要求。
系统接地是配电系统中的重要环节，其作用是保护人员和设备免受触电危险。
在验收标准中，应包括对接地电阻、接地极的埋设深度、接地线的连接方式等方面的检查要求，以确保系统接地的有效性。
此外，高低压配电验收标准还应包括对系统运行参数的检查要求。
系统运行参数是评价配电系统运行状态的重要指标，其合理性直接关系到系统的安全性和稳定性。
在验收标准中，应包括对系统的电压、电流、功率因数等参数的检查要求，以确保系统运行参数符合设计要求。
最后，高低压配电验收标准应包括对系统运行试验的要求。
系统运行试验是验证配电系统安装质量和运行性能的重要环节，其结果直接关系到系统的安全可靠运行。
在验收标准中，应包括对系统的负载试验、保护动作试验、漏电保护试验等内容的要求，以确保系统运行试验的有效性。
总之，高低压配电验收标准是保障配电系统安全可靠运行的重要手段，其制定和实施对于提高配电系统的安全性和稳定性具有重要意义。
只有严格执行验收标准，才能确保配电系统的安全可靠运行，保障人员和设备的安全。
低压配电柜验收标准
低压配电柜是电力系统中的重要设备之一，用于将高压电能转换为低压电能，并分配给各个电气设备和用电负荷。
为了确保低压配电柜的安全性和可靠性，进行验收是必不可少的环节。
下面，我将为您介绍低压配电柜验收的标准和要求。
一、设备基本信息验收1. 配电柜清晰标识：验收时应确认配电柜上是否有清晰的标识，包括设备名称、型号、额定电流、额定电压等信息。
2. 设备台账完整：检查设备台账是否齐全，包括设备的出厂合格证、产品技术文件等。
3. 设备外观检查：检查设备外观是否完好，无明显变形、损坏或破损现象。
二、电器性能验收1. 额定电流和电压：验证配电柜的额定电流和电压是否符合设计要求，并核对与设备台账上的信息是否一致。
2. 过载和短路保护：通过模拟实际使用场景，测试配电柜的过载和短路保护功能，确保在异常情况下能及时切断电源。
3. 电器元件的选择和安装：检查配电柜中的电器元件是否符合规范要求，并确认其正确安装、可靠连接。
4. 过温保护：验证配电柜是否具备过温保护功能，能够在过热情况下自动切断电源，确保设备安全运行。
三、线路连接验收1. 电缆绝缘检查：检查配电柜的进线和出线电缆绝缘情况，确保绝缘性能良好，无漏电现象。
2. 线路连接可靠性：检查配电柜内外线路连接是否牢固可靠，无松动、接触不良等问题。
3. 接地系统：验证配电柜的接地系统是否符合规范要求，确保人身安全和设备的正常工作。
四、环境条件验收1. 温度和湿度：检查配电柜所在环境的温度和湿度是否符合设备要求，确保设备正常工作。
2. 通风和散热：验证配电柜是否具备良好的通风和散热条件，防止设备过热损坏。
3. 环境污染和腐蚀：检查配电柜周围环境是否存在污染和腐蚀物质，确保设备不受其影响。
五、操作和维护验收1. 操作说明书：检查配电柜是否配备了详细的操作说明书，包括开关操作、故障排除等内容。
2. 维护手册和备件清单：核对配电柜是否提供了维护手册和备件清单，便于后期维护和更换损坏部件。
低压配电柜检验标准
低压配电柜检验标准低压配电柜是工业生产中常见的电气设备，其安全性和可靠性直接关系到生产线的正常运行和工作人员的安全。
为了保障低压配电柜的质量，提高其使用效果，制定了一系列的检验标准，以确保其符合相关的安全规定和技术要求。
首先，对于低压配电柜的外观和结构进行检验。
外观应该无明显的损坏和变形，表面应平整无明显划痕和腐蚀，紧固件应牢固可靠。
结构上应符合相关的设计要求，各部件之间的连接牢固，无松动和脱落现象。
其次，对低压配电柜的电气性能进行检验。
包括输入端和输出端的电压、电流、频率等参数的测量，以及过载、短路等情况下的保护功能测试。
同时，还需要检查接地保护和绝缘性能，确保在异常情况下能够及时切断电源，保护设备和人身安全。
另外，还需要对低压配电柜的运行环境进行检验。
包括温度、湿度、震动等环境因素对其性能的影响，以及在不同环境条件下的使用可靠性和稳定性。
在检验过程中，需要使用专业的检测设备和工具，严格按照相关的检验标准和程序进行操作。
对于不合格的低压配电柜，需要及时进行整改或者报废处理，以确保生产线的正常运行和工作人员的安全。
总之，低压配电柜的检验标准是保障其安全性和可靠性的重要手段，只有严格执行相关标准和规定，才能有效地提高其质量，减少事故发生的可能性，保障生产线的正常运行。
同时，也需要制定相应的维护和保养计划，定期对低压配电柜进行检查和维护，延长其使用寿命，提高工作效率。
综上所述，低压配电柜的检验标准至关重要，它不仅关系到设备的质量和安全，也关系到工作人员的生命财产安全。
只有严格按照标准进行检验和维护，才能确保低压配电柜的正常运行，提高生产效率，保障工作人员的安全。
低压开关柜、配电柜验收规范标准【精编版】
低压开关柜、配电柜验收规范标准一、低压开关柜外观尺寸与电器元件质量检查按照质量管理理论，产品质量仅靠最后的出厂检验是远远不够的。
新的管理理论强调全面质量管理，强调全员参与、全过程参与。
在低压开关柜的装配过程中，每一个大的工序完工后，都要进行检验，确保每道工序质量符合要求。
开关柜装配过程中要进行四道工序检验。
1.外形尺寸和外观质量检验开关柜柜体现在大多采用组装方式。
即将经过机械加工的立柱、横梁、门板、隔板、侧板等部件进行装配成为柜体。
外形尺寸检查一是检查机械加工质量，二是检查装配质量。
外形尺寸包括柜子的高、宽、深。
对配电设备，高度一般为1800~2200㎜、六个宽度(柜体正面及背面上、中、下共六个尺寸)、六个深度(左侧及右侧上、中、下共六个尺寸)。
有关标准给出了允许的偏差范围。
偏差不超过规定值，就判合格;超过规定值，但偏差不到规定值的一倍，就不得分，偏差超过规定值(一般为1%)的一倍，就判为不合格。
另一个尺寸是对角线之差。
这是检验框架装配的垂直度的。
有关标准规定:当对角线尺寸在1800㎜~3000㎜之间时，对角线尺寸之差不超过5㎜，就算合格。
第三个是门缝偏差。
一般门缝长度不超过1000㎜时，门缝宽、窄偏差不得超过1㎜;门缝长度超过1000㎜时，门缝偏差不得超过1.5㎜(同一间隙)或2.5㎜(两条门缝的平行间隙)。
柜体外观主要是门板、侧板、顶板等的涂覆层质量和平整度。
涂覆层有喷塑或喷漆等几种，总的要求是均匀、附着力强、喷涂层厚度达到规定要求，色彩一致并符合规定，喷涂层不能有皱纹、流痕、针孔、气泡透底，无划痕等。
平整度的要求是每米内的凹凸不超过3㎜。
此外，还要求柜体组装要牢靠，门的开启要灵活等。
2.电器元器件装配质量检查检查的内容为:(1)所用元器件型号、规格、数量是否符合图样要求;(2)元器件的安装、布局是否符合工艺要求;(3)面板上的指示灯、按钮、仪表均应横平竖直(设计时，还应考虑人机工程学的要求，例如钮、仪表等不能安装在太高或太低的位置，否则操作和观察均不方便);(4)元器件是否有完整的标志、铭牌，标牌上内容是否正确;(5)元器件安装是否牢靠、合理、符合元器件生产厂的安装要求(例如有的元件只能竖装，不允许横装，有的不允许倾斜等)。
低压配电柜验收标准
低压配电柜验收标准一、低压配电柜概述低压配电柜是电力系统中不可或缺的组成部分，主要负责电能的分配和控制。
它将高压电能经过变压器降压后，按照预定的功率和电压等级分配给各类用电设备。
低压配电柜的性能和质量关系到整个电力系统的稳定运行，因此，验收环节至关重要。
二、低压配电柜验收标准1.设计文件审查在验收前，首先要对低压配电柜的设计文件进行审查。
设计文件应包括电气原理图、设备清单、施工图纸等。
审查重点包括：设计参数是否符合要求，设备选型是否合理，电气线路是否清晰、安全，防护措施是否到位等。
2.设备安装质量验收设备安装质量验收主要检查低压配电柜的硬件设施，如柜体、母线、电缆、开关、保护装置等。
验收内容包括：设备安装位置是否正确，柜体结构是否牢固，母线连接是否可靠，电缆接头是否牢固，开关操作是否灵活，保护装置是否齐全等。
3.电气性能测试电气性能测试是对低压配电柜的电气参数进行检测，以确保其满足设计要求。
测试内容包括：电压、电流、功率、频率、谐波等参数的测量。
测试结果应与设计文件进行比对，确保各项参数符合规定。
4.安全防护措施验收安全防护措施验收是确保低压配电柜在运行过程中能够有效保护人身和设备安全的重要环节。
验收内容包括：接地装置是否合格，柜体防护等级是否满足要求，绝缘电阻是否达标，漏电保护装置是否灵敏，警示标识是否齐全等。
5.系统运行验收系统运行验收是在低压配电柜完成上述各项验收后，进行的一次全面试运行。
验收内容包括：设备启动、停止是否正常，电气参数是否稳定，保护装置是否动作准确，系统运行是否存在异常声音、异味等。
三、验收注意事项1.验收过程中应严格遵守国家相关法律法规和标准，确保验收结果的公正、公平、公开。
2.验收组应由具备相关专业知识和经验的工程技术人员组成，确保验收质量。
3.验收过程中要注重记录，对验收过程中发现的问题应详细记录并及时整改。
4.验收报告应包括验收结果、验收过程中发现的问题及整改措施等，确保验收结果的可追溯性。
高低压配电房验收标准[详]
![高低压配电房验收标准[详]](https://img.taocdn.com/s3/m/f4e19450f4335a8102d276a20029bd64793e6255.png)
高低压配电房验收标准[详]高、低压配电室设施接管验收表配电室建筑部分：1、门、窗向外开，房顶无漏雨、渗水现象，地面防尘、防小动物措施完整。
同时，配电室内、外照明完好，室内通风良好，符合防火要求，各类标志明显。
2、配电室卫生环境良好，无杂物，进出线孔洞应密封良好。
电缆沟盖板完整，沟内无积水，电缆铺设有序，有绝缘措施。
配电柜外观部分1、外观检查完好，绝缘器件无裂纹，安装方式符合产品技术文件的要求。
同时，配电柜及母线安装端正、牢固，柜体接地可靠，柜门、隔板、进、出线孔封闭良好。
2、配电柜前配备绝缘板（或胶皮）。
3、配电盘名称、编号齐全、正确，字体正规醒目。
各种仪表、指示灯标识、指示正确，柜内照明完好。
4、与配电柜相关的合格证、试验报告、说明书、三C证、图纸等资料齐全。
5、开关小车，开关操作把手，接地刀分、合手柄，应急解锁手柄，解锁鈅匙等附带齐全。
6、高低压柜前后应铺设相应的绝缘垫，开关操作摇把、门电柜钥匙齐全、资料齐全。
配电柜内部接线部分1、盘柜油漆完整，盘面清洁，柜内五杂物，同型号小车互换性能良好。
2、一二次系统接线正确，符合图纸要求，电气间隙符合要求。
3、导线接触面、开关与母线连接面等必须连接紧密，联接螺丝无松动，各接触面用0.05mm的塞尺试验，应塞不进去。
4、小车、抽屉应推拉灵活，无卡阻现象，开关操作灵活、无误动、无拒动现象，开关或保护装置的保护定值设置正确，开关保护动作正常可靠。
5、小车、抽屉的动、静触头的中心线应一致，接触紧密，各切换接头，机械、电气联锁装置动作正确、连接可靠。
变压器部分1、变压器室照明、通风良好，室内清洁，门、窗完整外开，有防小动物措施，有事故油池。
2、变压器固定牢固，器身和套管清洁，无污物。
3、变压器器身和零线接地可靠，接地线符合要求。
4、变压器进、出线或铜排固定牢固，接线正确、可靠，电气间隙符合要求，线缆或铜排规格符合要求。
5、变压器附件：温度表，呼吸器（应加油）、瓦斯继电器（应充满油）、油位指示等要安装齐全，指示或动作正常。
高低压开关柜型式、试验执行标准
高低压开关柜型式、试验执行标准高低压开关柜型式试验一、低压交流配电柜1、GGD型交流低压配电柜GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联。
目前作为普通工厂用低压成套开关设备中低档主流柜型。
执行IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。
产品型号及含义2、GCK低压抽出式开关柜（GCK柜和GCS、MNS柜抽屉推进机构不同）GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。
执行IEC60439-1《低压成套开关设备和控制设备》、GB7251.1 -1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。
产品型号及含义GCK G是封闭式开关柜 C是抽出式 K是控制中心3、GCS型低压抽出式开关柜（GCS柜只能做单面操作柜，柜深800mm）GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
高低压开关柜 技术标准
高低压开关柜技术标准一、引言高低压开关柜作为电力系统中的重要组成部分，承担着电力传输、配电和保护的重要功能。
为了确保开关柜的安全性、可靠性和稳定性，制定了本技术标准，旨在规范高低压开关柜的设计、制造和应用，提高其技术水平，保障电力系统的安全运行。
二、术语和定义1. 高低压开关柜：指用于控制、保护和配电的设备箱体，包括高压开关柜和低压开关柜。
2. 高压开关柜：额定电压高于1000V的开关设备。
3. 低压开关柜：额定电压不高于1000V的开关设备。
4. 主开关：主要用于接通或切断电路的开关装置。
5. 分断能力：设备在额定工作条件下能够承受的短路电流并安全地切断电路的能力。
6. 防护等级：开关柜的防护等级，通常采用IP等级表示。
三、设计要求1. 高低压开关柜应符合国家和行业标准，设计应考虑设备的安全、可靠、经济和环保要求。
2. 开关柜的结构应符合电气设计原理，外观美观，易于维护。
3. 开关柜的内部布置应合理，便于操作和维护，各元器件之间的布置应符合安全距离要求。
4. 开关柜应具有良好的通风散热设计，内部温升不得超过规定的限值。
四、制造要求1. 开关柜的制造应符合国家标准和技术条件，生产企业应具有相应的生产许可证。
2. 开关柜的主要元器件和配件应采用具有认证的产品，在生产过程中应符合相关的工艺要求。
3. 开关柜的外壳应具有良好的防腐蚀性能，内部导电部分应具有良好的接地措施。
4. 开关柜的产品应进行严格的出厂检验和测试，确保产品质量符合相关标准和合同要求。
五、安装和调试要求1. 开关柜的安装应符合相关的安装规范，安装位置应符合设计要求，通风散热条件良好。
2. 开关柜的接线应符合电气设计要求，连接可靠，线缆标识清晰。
3. 开关柜的接地应符合国家标准，接地电阻符合规定的要求。
4. 开关柜的调试应由具有相应资质的技术人员进行，确保设备正常运行。
六、保养和维护要求1. 开关柜的保养和维护应按照说明书要求进行，定期清洁和检查设备的安全状态。
