冶炼硅铁工艺设计
硅铁精炼的方法
硅铁精炼的方法硅铁是一种重要的合金材料，广泛应用于钢铁冶金、铸造等领域。
硅铁的精炼方法主要包括高温熔炼、真空炉、氧枪炉等多种工艺。
本文将分别介绍这些精炼方法的原理和优缺点。
一、高温熔炼法高温熔炼法是硅铁精炼的一种常用方法。
其主要原理是通过将硅铁与其他合金材料一起放入高温炉中进行熔炼，利用不同材料的熔点差异实现分离和提纯。
在高温下，硅铁与其他杂质元素形成液相和固相，通过相互作用和重力分离，使硅铁中的杂质得以去除。
高温熔炼法的优点是操作简单、成本低廉，适用于大批量生产。
然而，由于熔点差异不大，分离效果有限，无法完全去除杂质。
同时，高温熔炼过程中易产生大量的废气和废渣，对环境造成污染。
二、真空炉法真空炉法是一种高效的硅铁精炼方法。
其原理是利用真空环境下的高温加热，使硅铁中的杂质在高温条件下蒸发或氧化，从而实现杂质的去除。
真空炉法能够在高温下实现高度纯净度的硅铁精炼，广泛应用于高端合金材料的生产。
真空炉法的优点是能够实现高纯度的硅铁精炼，产品质量稳定可靠。
同时，由于在真空环境下进行加热，不会产生废气和废渣，对环境无污染。
然而，真空炉设备成本较高，需要消耗大量能源进行加热，且操作和维护较为复杂。
三、氧枪炉法氧枪炉法是一种应用广泛的硅铁精炼方法。
其原理是将含有硅铁的原料放入炉中，在高温下通过喷吹氧气进行氧化反应，使硅铁中的杂质在氧化过程中被去除。
氧枪炉法能够实现硅铁的高效精炼，同时还能节约能源和提高产能。
氧枪炉法的优点是操作简便、成本较低，适用于大规模生产。
同时，氧枪炉法能够实现快速精炼和高纯度的硅铁产品。
然而，由于氧化反应需要消耗大量氧气，会产生大量废气，对环境造成一定的污染。
硅铁精炼方法包括高温熔炼法、真空炉法和氧枪炉法等多种工艺。
不同的精炼方法有各自的优缺点，可以根据不同需求选择适合的方法。
随着科技的进步和环保要求的提高，新的硅铁精炼方法也在不断发展和应用，以提高精炼效率和减少环境污染。
传统的硅铁生产工艺
传统的硅铁生产工艺
传统的硅铁生产工艺是基于高炉冶炼技术的。
一般来说，硅铁生产工艺包括以下几个步骤：
1. 原料准备：主要的原料是高纯度的硅石和铁矿石。
这些原料经过破碎、研磨和筛分等处理后，得到粒径适中的原料。
2. 配料与烧结：将硅石和铁矿石按照一定比例混合配料，并加入一定量的焦炭作为还原剂。
然后将配料放入高温炉中进行热烧结，使原料固化成块状物。
3. 炉料装入炉子：将烧结好的炉料装入高炉中。
高炉一般为圆筒形，内衬耐火砖。
炉料通过顶部装入炉子，底部设置风口和出渣口。
4. 炉火点火：当炉料装入炉子后，通过火柴点燃炉料顶部的焦炭，使其燃烧。
燃烧产生的热量使炉内达到高温状态。
5. 还原反应：在高温下，焦炭与炉料中的氧化物发生还原反应，将氧化物还原为金属。
其中，硅石中的二氧化硅被还原为二氧化硅和金属硅。
6. 熔化与收取：还原后的金属硅和铁矿石熔化，在炉底形成液体。
液体金属通过底部的出铁口流出，经过冷却、凝固得到硅铁。
以上是传统的硅铁生产工艺的主要步骤。
随着技术的发展，还出现了其他改进的生产工艺，如电炉法、碳硅热还原法等。
硅铁冶炼技术操作规程
word硅铁冶炼技术操作规程硅铁应呈块状，硅的偏析不大于4%，小于20 X 2毫米的数量，不超过总量的8%。
2•原料技术条件.冶炼硅铁使用的原料：硅石、焦炭和石油焦、钢销。
硅石〔1〕化学成份A.含si02不小于97%。
B.含A12O3不大于0.8%。
C含P2O3不大于0.02 %D.含其它杂子总和不大于 1 %〔2〕物理性质A、硅石外表不得有泥土等杂质，入炉前尽量经过水洗。
B、硅石应有较好的机械强度和抗爆性。
C、新硅石末经实验，不得大量使用。
〔3〕入炉粒度5000KV.A和6300KV.A硅铁电炉40—100mm.焦炭〔1〕化学成份A、固定碳大于82%B、灰分小于14%C、挥发份1 —3%〔2〕物理性质A、入炉粒度6300KV.A硅铁电炉5—16%word7、送电前先将电极适当提起，方准送电。
钢销〔1〕化学成份含铁量不低于 97%〔2〕应是普通碳素钢销，不得混有合金钢销，有色金属销和生铁销等。
〔3〕生锈严重的钢销不得使用 〔4〕钢销的卷曲长度不大于 100mm 〔5〕要纯净，不得混有泥土等杂质 二、 配料操作1、 每班配料前要一次小车重量和磅秤的准确度。
2、 在按照冶炼班长通知的料比组成进展配料。
每批料以 200公斤硅石为基准，8500KV.A 以 上电炉每批料以300公斤硅石为基准。
3、 称量要准确，误差正负 1%,钢销要单称后再混入配料小车内。
4、 每次只准称量一批料。
5、 发现原料质量有变化和设备有问题时几时报告班长。
6、 下班前要将配料场地清扫干净，所有的工具设备要精心保护交换。
7、 下班前要把当班配料批数报告班长做好记录。
三、 冶炼供电和电极操作 1、 正常冶炼操作使用电压：8500KV.A 电炉 140V — 188V 为宜2、 一次电压波动较大时，为保证炉用变压器正常运行和冶炼的适宜的功率，经炉长批准可 在规定级别内调整二次电压。
3、 严禁超负荷运行、4、 三相电流应尽量保持平衡，最大波动不准超过 25%。
硅铁的生产工艺
硅铁的生产工艺
硅铁是一种重要的铁合金，具有高硅、低铁的特点。
它被广泛应用于钢铁冶炼、铸铁生产、电子工业等领域。
下面将介绍硅铁的生产工艺。
硅铁的生产工艺主要包括选矿、熔炼和铸造三个环节。
首先是选矿。
硅铁的生产原料主要是石英砂和铁矿石。
选择具有较高含硅和较低含杂质的石英砂和铁矿石，进行破碎、磨矿和矿石分级，保证原料的质量。
接下来是熔炼。
熔炼是硅铁生产的核心环节。
首先将选好的石英砂和铁矿石按一定比例混合，在高温环境下进行还原反应。
通常采用电炉或高炉等设备进行炉内反应。
在电炉中，通过电能加热并加入还原剂，将混合料加热到高温，使铁矿石氧化铁还原为氧化亚铁，然后与石英砂中的二氧化硅反应生成硅铁合金。
在炉内，还有一系列的物理和化学反应，如碳氧化反应、还原反应、熔化反应等。
通过控制温度、氧化还原条件和添加剂等，可以获得不同规格和成分的硅铁合金。
最后是铸造。
熔炼后的硅铁合金需要进行铸造成型，常见的方法是浇铸。
将熔化的硅铁合金倒入铸型中，冷却后得到硅铁铸件。
在铸造过程中，需要注意控制铸件的凝固过程，避免产生缺陷，如气孔、夹杂物等。
同时，还需要根据要求进行表面清理、修整等后续处理。
总之，硅铁的生产工艺主要包括选矿、熔炼和铸造三个环节。
通过选择合适的原料、控制反应条件和铸造工艺，可以获得质量稳定的硅铁合金产品。
硅铁精炼

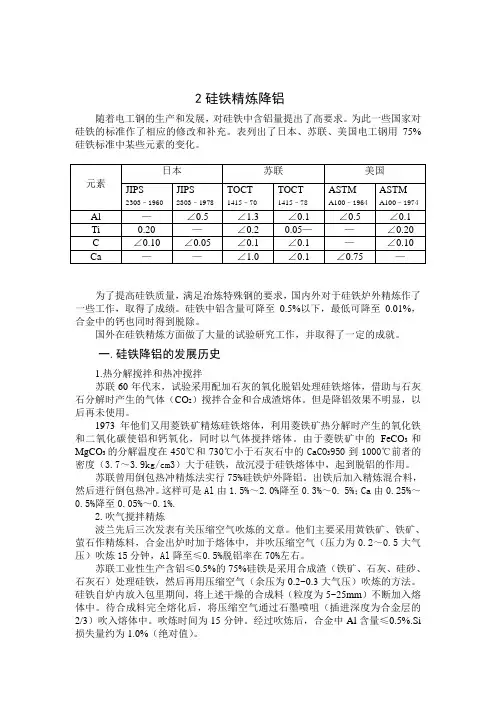

2硅铁精炼降铝随着电工钢的生产和发展，对硅铁中含铝量提出了高要求。
为此一些国家对硅铁的标准作了相应的修改和补充。
表列出了日本、苏联、美国电工钢用75%硅铁标准中某些元素的变化。
为了提高硅铁质量，满足冶炼特殊钢的要求，国内外对于硅铁炉外精炼作了一些工作，取得了成绩。
硅铁中铝含量可降至0.5%以下，最低可降至0.01%，合金中的钙也同时得到脱除。
国外在硅铁精炼方面做了大量的试验研究工作，并取得了一定的成就。
一.硅铁降铝的发展历史1.热分解搅拌和热冲搅拌苏联60年代末，试验采用配加石灰的氧化脱铝处理硅铁熔体，借助与石灰石分解时产生的气体（CO2）搅拌合金和合成渣熔体。
但是降铝效果不明显，以后再未使用。
1973年他们又用菱铁矿精炼硅铁熔体，利用菱铁矿热分解时产生的氧化铁和二氧化碳使铝和钙氧化，同时以气体搅拌熔体。
由于菱铁矿中的FeCO3和MgCO3的分解温度在450℃和730℃小于石灰石中的CaCO3950到1000℃前者的密度（3.7～3.9kg/cm3）大于硅铁，故沉浸于硅铁熔体中，起到脱铝的作用。
苏联曾用倒包热冲精炼法实行75%硅铁炉外降铝。
出铁后加入精炼混合料，然后进行倒包热冲。
这样可是Al由1.5%～2.0%降至0.3%～0. 5%；Ca由0.25%～0.5%降至0.05%～0.1%.2.吹气搅拌精炼波兰先后三次发表有关压缩空气吹炼的文章。
他们主要采用黄铁矿、铁矿、萤石作精炼料，合金出炉时加于熔体中，并吹压缩空气（压力为0.2～0.5大气压）吹炼15分钟，Al降至≤0.5%脱铝率在70%左右。
苏联工业性生产含铝≤0.5%的75%硅铁是采用合成渣（铁矿、石灰、硅砂、石灰石）处理硅铁，然后再用压缩空气（余压为0.2~0.3大气压）吹炼的方法。
硅铁自炉内放入包里期间，将上述干燥的合成料（粒度为5~25mm）不断加入熔体中。
待合成料完全熔化后，将压缩空气通过石墨喷咀（插进深度为合金层的2/3）吹入熔体中。
纯净硅铁生产方案
注意事项
1. 在实施杂质控制方案时，需要结合实际生产情况，制定切实可行的 方案。
2. 需要注意杂质的积累和影响，及时采取措施减少杂质含量。
3. 在生产过程中，需要加强质量检验和控制，确保产品质量符合要求 。
05
质量检测与控制
质量检测方法及设备
化学分析法
通过化学实验测定硅铁中各元素的含量，设 备包括天平、化学试剂、滴定管等。
原料选择及准备
01
02
03
硅石选择及准备
选用高品位硅石，并确保 硅石的粒度、含杂质量等 符合要求。
焦炭选择及准备
选用优质焦炭，并确保焦 炭的粒度、含碳量等符合 要求。
其他辅助原料
如石灰、白云石等，需根 据具体生产方案进行选择 和准备。
进料控制及配料方案
进料比例控制
根据生产方案，严格控制各原料的进料比例，以确保产品质 量。
纯净硅铁生产方案
汇报人： 日期:
目录
• 引言 • 纯净硅铁生产工艺概述 • 原料准备及进料控制 • 生产过程中的杂质控制 • 质量检测与控制 • 安全生产及环保措施 • 结论与展望
01
引言
背景介绍
01
纯净硅铁在钢铁、航空航天、电 子工业等领域应用广泛，需求量 不断增加。
02
传统硅铁生产方法存在能耗高、 污染重等问题，需要寻求更加环 保、高效的生产方案。
01 注意事项
02
加强现场管理和监督，确保实施过程中的安全和环保
措施落实到位。
03
加强与政府、社区和相关方的沟通与协调，取得支持
和理解。
07
结论与展望
结论及创新点
结论
通过实验研究和数据分析，我们成功地制定 了一套纯净硅铁生产方案，该方案具有较高 的经济效益和环境友好性。
硅电炉冶炼工艺
硅电炉冶炼工艺3.3.1工艺流程冶炼工艺原则上分为原料制备、电炉还原熔炼、产品精整包装、烟气除尘净化四部分。
原料制备包括进厂块状原料的破碎筛分，入炉合格料计量配料和混料。
电炉还原熔炼含电炉加料、炉料还原熔炼、出铁、硅铁铸锭等过程。
铸锭后硅铁经人工破碎、清理残渣、计量包装入库。
含尘烟气净化后排空，收集的硅粉人工包装入库。
3.3.2工艺简述设计采用固定式三相矿热电炉还原熔炼的传统工艺生产硅75。
矿热电炉为半敞口式，石墨电极，碳质炉衬。
生产工业硅的进厂原料有硅石、焦丁、精洗烟煤、木片等。
硅石采用一次破碎、一次擦洗筛分，焦顶采用一次破碎、一次筛分，精洗烟煤也采用一次破碎、一次筛分工艺。
破碎后的原料经筛分后除去少量的细粒级部分，用人工手推车送入精矿车间。
按照配料计算结果，将硅石、焦丁、精洗烟煤、木片等进行人工称量配料，混合均匀后用手推车送至电炉熔炼车间，再用电动单梁起重机提升至电炉操作平台，加入电炉中。
电炉采用集中加料、小批调整火焰加料，每班沉料4～5次，每炉冶炼时间为2小时。
出炉后彻底捣炉，先加木片，盖热料，再集中加盖新料，进行焖烧提温。
出炉时，用石墨棒的烧穿器进行开眼，熔体直接流到浇注包中再进行铸模，自然冷却后人工破碎去渣精整，装桶包装，入库贮运。
熔炼过程产出的含尘烟气，经收尘系统净化除尘，净化后的烟气经引风机送如烟囱排入大气。
屑取水泵气水源净化尾气销售排空产品销售图3-1 工艺流程图3.4 冶金计算3.4.1硅石耗量按硅石含SiO298.6%计算，每消耗一吨硅石所产生的铁合金进行计算，冶炼的物料平衡见表3-5，冶炼热平衡见表3-6。
（还原剂按焦炭计算，在生产中可以采用部分精制烟煤和木片）表3-5 物料平衡3.5 原燃料消耗单位产品原燃料消耗见表3-7，年消耗量见表3-8。
表3-7 单位产品原燃料消耗表3-8 年消耗量3.6 主要设备选型全厂年工作日为330天，原料破碎、筛分系统为一班作业，电炉、精整系统为三班作业。
硅电炉冶炼工艺
焦丁
0.905
炉渣
0.066
钢屑
0.217
粉尘
0.1138
电极 表3-8 名称
0.044 年消耗量 理论消耗量
(t/a)
烟气 实际消耗量(t/a)
2.279 名 称 产量(t/a)
硅石
8830 0
8920 0
合金
5000
焦丁
硅铁粉工艺
硅铁粉工艺硅铁粉工艺是一种常用的冶金工艺，其主要用途是制备硅铁合金。
硅铁合金是一种重要的铁合金，广泛应用于钢铁、铸造、电子等行业。
本文将介绍硅铁粉工艺的原理、流程和优点。
一、硅铁粉工艺原理硅铁粉工艺是利用硅铁粉作为原料，通过高温还原反应制备硅铁合金的一种工艺。
硅铁粉是一种细粉末状的物质，其颗粒大小一般为0.1-3毫米。
硅铁粉的主要成分是硅和铁，其中硅的含量一般为50%-70%。
硅铁粉工艺的原理是在高温还原条件下，将硅铁粉与煤粉等还原剂一起加入冶炼炉中，经过一定时间的还原反应，生成硅铁合金。
在还原反应中，硅铁粉中的硅和铁与还原剂中的碳发生化学反应，生成硅铁合金和一定量的CO和CO2等还原气体。
硅铁粉工艺的具体流程包括：原料配比、混合、压块、烘干、破碎、筛分、入炉、冶炼、出炉等几个步骤。
1. 原料配比：根据所需的硅铁合金成分要求，将硅铁粉、煤粉等原料按一定比例混合，并加入适量的粘结剂。
2. 混合：将配好的原料在混合机中进行充分混合，使各种原料均匀分布。
3. 压块：将混合好的原料压成固定形状的块状物，以便于后续的烘干和破碎。
4. 烘干：将压制好的块状物在烘干炉中进行烘干，以去除其中的水分和粘结剂。
5. 破碎：将烘干后的块状物进行破碎，得到一定大小的颗粒状物料。
6. 筛分：将破碎后的物料进行筛分，得到符合要求的硅铁粉。
7. 入炉：将筛分后的硅铁粉放入冶炼炉中，并加入适量的还原剂。
8. 冶炼：在高温还原条件下，将硅铁粉和还原剂进行一定时间的还原反应，生成硅铁合金。
9. 出炉：待冶炼结束后，将硅铁合金从冶炼炉中取出，进行淬火、破碎、筛分等处理，得到符合要求的硅铁合金。
三、硅铁粉工艺优点硅铁粉工艺具有以下优点：1. 原料利用率高：硅铁粉工艺所用的硅铁粉和煤粉等原料均能充分利用，减少了原料的浪费。
2. 产品质量稳定：硅铁粉工艺可以控制原料的配比和混合均匀度，保证了产品的质量稳定性。
3. 生产成本低：硅铁粉工艺所需的设备和能源消耗较少，生产成本相对较低。
冶炼硅铁工艺设计要点
攀枝花学院学生课程设计〔论文〕题目：冶炼硅铁工艺设计学生姓名：邱江学号：202111103052所在院(系)：材料工程学院专业：冶金专业班级：08冶金有色班指导教师：苟淑云职称：教授2021年6月6日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书题目冶炼硅铁工艺设计1、课程设计的目的使学生融会贯穿相关专业课程理论知识，培养学生综合运用所学知识分析问题和解决问题的能力，从而加深对所学理论知识的理解、掌握与应用。
本课题是为了使学生了解硅铁的生产原理、主要原料及工艺。
2、课程设计的内容和要求〔包括原始数据、技术要求、工作要求等〕1〕生产硅铁的根本工艺和主要工艺参数；预计所需的主要原材料种类及数量，主要产品成分等。
可以与进行物料平衡和热平衡计算的同学一起商定有关参数。
2〕提交3000～5000字的设计说明书，在说明书中须按标准注明设计的依据及主要参考文献；3、主要参考文献李春德.?铁合金冶金学?.冶金工业出版社.刘卫.?铁合金生产?.冶金工业出版社.袁熙志.?冶金工艺工程设计?.冶金工业出版社.张承武.?炼钢学?〔下册〕.冶金工业出版社.4、课程设计工作进度方案第十六周：对选定题目进行分析，查阅相关文献资料，做好原始记录，确定相关参数。
第十七周：撰写课程设计说明书，并进行修改、完善，进行课程设计辩论，提交设计说明书。
指导教师〔签字〕日期年月日教研室意见：年月日学生〔签字〕：接受任务时间：年月日注：任务书由指导教师填写。
课程设计〔论文〕指导教师成绩评定表题目名称评分工程工 01 学习态度作表02 科学实践、调研现03 课题工作量20%04综合运用知识的能力 能05应用文献的能力力设计〔实验〕能力，方案水 06的设计能力平35%07 计算及计算机应用能力对计算或实验结果的分析 能力〔综合分析能力、技术经济分析能力〕插图〔或图纸〕质量、篇成09幅、设计〔论文〕标准化果 程度 质10 设计说明书〔论文〕质量量45%11 创新成绩 指 导 教 师 评语冶炼硅铁工艺设计分 得 值评价内涵分6遵守各项纪律，工作刻苦努力，具有良好的科学 工作态度。
硅铁车间工艺流程图
附录F4硅铁车间工艺流程图煅烧车间工艺流程图↓↓ ↓↓ ↓附录F4原料车间压球工艺流程图↓↓↓↘↓↙↓↓↓↓还原车间工艺流程图↓↓↑↓↓↓↓精炼车间工艺流程图↓↓↓↓↓↓↓↓↓附录F5硅铁车间工艺条件及技术指标1.硅石1.1SiO2含量：≥97%。
1.2硅石中有害杂质含量：Al2O3≤0.8% P2O5≤0.02% MgO+CaO≤1%1.3硅石应有较好的机械强度和抗爆性。
1.4硅石加工粒度：60-120mm。
2.焦粉2.1固定碳含量：≥84%2.2灰分：≤6%2.3挥发份：≤22.4入炉粒度：5-15mm（其中5mm以下的不得大于5%）2.5要求高电阻，不得有粉沫。
3.钢屑3.1含铁量：≥97%3.2应是普通炭钢屑，不得混有合金钢屑、有色金属屑和生铁屑等。
3.3生锈严重的钢屑不得使用。
3.4钢屑的卷曲长度为30-50mm。
3.5要纯净，不得混有泥土等杂质。
4.冶金焦4.1粒度：5—10mm4.2固定碳≥84%4.3灰分≤6%4.4挥发份≤10%4.5不得有粉尘粉沫5.球团矿5.1含铁≤60%5.2粉沫≤5%5.3有较好的机械强度6.硅铁指标6.1硬75＃硅铁占90%。
6.2软75＃硅铁占10%。
6.370＃硅以下的产品不生产。
6.4硅的偏析-不大于4%，小于20×20mm的数量，不得超过8%。
7.硅铁生产技术条件7.1矿热炉容量7.1.1炉膛底部直径5.8m。
7.1.2炉子直径7.32m。
7.1.3炉膛深度2.15m。
7.1.4极心圆直径2.5m。
7.1.5电极直径1.00m。
7.2二次侧电压：118-160A7.3运行电流：13档7.4出铁时间：5-15分钟7.5出铁次数：3-4次/班（特殊情况除外）7.6配料比：硅石200kg 焦粉108-140kg 钢屑10kg7.7 球团矿：36kg(根据硅铁含硅量调整)煅烧工艺条件及技术指标1.工艺条件1.2 要求白云石成分稳定，粒度20～35mm，不含泥土及杂质。
硅铁工艺技术
硅铁工艺技术硅铁是一种非常重要的冶金材料，被广泛应用于钢铁冶炼和合金添加。
硅铁工艺技术是指将硅石和冶炼废渣中的富硅贫铁矿石进行高温还原反应，制得硅铁合金的方法和工艺。
硅铁工艺技术的主要步骤包括矿石的预处理、原料的磨碎和混合、还原炉炉料的填充和预热、还原反应过程以及炉渣处理等。
首先是矿石的预处理。
矿石通常采用磨碎和浮选等方法，将富硅贫铁矿石中的硅石和铁分离，并通过物理或化学方法去除掉其中的杂质。
其次是原料的磨碎和混合。
将预处理过的硅石和富硅贫铁矿石按一定比例混合均匀，然后进行细碎，使原料颗粒尺寸均匀，有利于后续反应的进行。
然后是还原炉炉料的填充和预热。
将混合好的原料经过称量，按一定比例填入还原炉中。
为了提高反应速度和反应效果，通常需要对填料进行预热，提高填料温度。
接下来是还原反应过程。
还原炉中填有预热的硅铁炉料，然后加入还原剂，通常为焦炭等。
在高温下进行还原反应，硅石和铁矿石中的氧化物被还原成硅和铁元素，生成硅铁合金。
还原反应需要控制好反应温度、还原剂添加量和气氛等参数。
最后是炉渣处理。
在反应过程中，产生大量的炉渣。
炉渣中含有一定的硅和其他杂质。
为了提高硅铁合金的质量，需要对炉渣进行处理，通常采用渣铁分离和渣掺铁法等。
硅铁的工艺技术对于硅铁合金的质量和产量都有重要的影响。
合理的工艺路线和工艺参数的选择能够提高硅铁的回收率和合金质量，降低生产成本和对环境的影响。
综上所述，硅铁工艺技术是将硅石和富硅贫铁矿石进行高温还原反应，制得硅铁合金的方法和工艺。
它包括预处理、原料磨碎和混合、还原炉填料和预热、还原反应以及炉渣处理等步骤。
合理的工艺技术能够提高硅铁合金的质量和产量，降低生产成本和对环境的影响。
硅铁工艺技术的研究和改进对于钢铁冶炼和合金生产有着重要的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
攀枝花学院学生课程设计（论文）题目：冶炼硅铁工艺设计学生姓名：邱江学号：200811103052 所在院(系)：材料工程学院专业：冶金专业班级：08冶金有色班指导教师：苟淑云职称：教授2011年6月6日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注：任务书由指导教师填写。
1前言1.1 硅铁简介铁合金是指一种或几种以上的金属或非金属元素于铁组合成的合金，硅铁即是硅与铁的合金。
硅铁是炼钢和铸造的重要原料，它能改善钢和铸件的物理化学性能和机械性能，提高钢和铸件的质量。
【1】1.2 硅铁的冶炼简介硅铁是以焦炭、钢屑、石英（或硅石）为原料，用电炉冶炼制成的。
传统炼制硅铁时，是将硅从含有2的硅石中还原出来。
冶炼硅铁大多使用冶金焦作还原剂，钢屑是硅铁的调节剂。
2 原料2.1 原料及其要求2.1.1 含硅原料及其要求含原料一般采用SiO2含量很高的石英和石英岩（通称为硅石）。
表1为各种硅石的质量和物理性能。
用于冶炼硅铁的硅石必须符合下列各项要求：(1) SiO2含量大于97%(2) 有害杂质含量低。
硅石中主要杂质Al2O3，MgO,CaO,P2O5和Fe2O3。
除Fe2O3外，其他氧化物均是有害物质，其中P2O5必须小于1%，CaO和MgO之和也应小于1.(3)有良好的抗爆性。
(4)有一定的粒度。
硅石的粒度根据电炉的容量、工作电压、硅石个所用还原剂的性质以及操作水平确定，一般大型电炉的硅石入炉粒度为40～120mm，小型电炉为25～80mm。
表1 各种硅石质量的物理性能2.1.2 炭质还原剂及其要求铁合金生产中，用的最多、最广且价格最最便宜的还原剂是炭质还原剂。
硅铁生产所用的炭质还原剂主要为冶金焦，其主要理化性能指标要求如下表1.此外，对冶金焦的灰分组成也有一定要求，具体为FeO约45%，CaO约27%，SiO2约25%，MgO约1.0%，Al2O3<0.4%,P2O5<0.04%。
为了增大炉料的比电阻，增加化学活性，也有搭配使用气煤焦[2]。
2.1.3 含铁原料及其要求电炉冶炼硅铁时，一般采用钢屑作含铁原料，钢屑在SiO2还原过程中有促进作用。
冶炼时，希望钢屑能较快融化，以便吸收硅或有效地破坏SiC。
为此，要求钢屑长度不能超过100mm，为保证硅铁的化学成分和内在质量，不允许使用合金钢钢屑、有色金属屑和生铁屑，而只能使用碳素钢钢屑。
钢屑不应夹带杂质，生铁严重和沾有油污的钢屑不能入炉，铁屑的寒铁量应大于95%。
表2 冶炼硅铁用冶金焦的理化性能指标固定碳灰分挥发分水分硫电阻率(11000C) 气孔率粒% % % % % % % % >82 <14 <3 <6 <0.6 1200 30～54 3～203 冶炼设备3.1 变压器与断网炉用变压器将从电网获取的高压电、小电流转换成符合冶炼的低电压、大电流, 经短网、铜瓦送到电极后, 转化为炉内所需热能。
短网的阻抗对节电和有效利用电能影响很大。
短网的合理布置及结构,对提高功率因数和电效率,降低电能损失有重要意义。
短网应尽量降低各导电部位的长度和通电后的温度, 温度越高导体电阻越大, 新的电炉设计逐步趋于用通水导电铜管替代铜排。
3.2 电极把持器系统电级把持器是炉内最重要的部件之一,它与电极压放、升降装置及铜瓦等一起保证电炉的送电、负荷调整、电极下放等。
由于该设备的烟罩内,全部构件包括液压、水路、绝缘等都处在高温区, 承受高温幅射气流的冲刷, 工环境极为恶劣, 特别是“刺火”时, 受到更高温度气流的冲刷。
3.3 烟罩在生产时,冶炼工艺要求电极极心圆在炉料作用下仍能保持稳定的尺寸。
现设计的矮烟罩, 较过去的高烟罩不仅有利于烟气回收, 而且对固定电极柱,稳定极心圆直径也很有作用。
目前多采用水冷钢骨架,内顶部和侧面焊有Y 型铆钉,喷涂耐热高温混凝土或耐火材料, 其使用寿命长、维修量小。
3.4 炉体设备炉体包括炉壳和炉衬。
炉衬要承受高温电弧和电流的冲刷及炉渣侵蚀。
直接与电弧和铁水接触的炭砖最易氧化, 因此炉壳不仅有足够的强度, 而且必须非常严密。
3.5 液压系统液压控制和驱动是电炉实现自动控制的重要保证。
新设计的系统采用箱体阀块集成化的模式, 大大简化管路布置, 整个结构紧凑, 便于安装检修。
阀件工作面和接头经过特殊处理,耐磨无泄漏, 工作十分可靠, 为工艺操作提供了保证[3]。
4 硅铁生产工艺流程4.1 硅铁冶炼基本原理用碳还原二氧化硅是冶炼硅铁时的基本反应。
生产上为了把氧从二氧化硅中除去，在矿热炉内创造高温条件，以焦炭中的碳夺取硅石(SiO)中的氧，生成的CO气体通过料层从路口逸出，硅石中的硅便还原出来。
冶炼硅铁时，炉内的反应机理可用图1描述图1 硅铁冶炼反应机理4.2 冶炼机理冶炼硅铁总的反应方程式为实际上硅铁反应机理是非常复杂的，尽管研究者们提出来的还原机理不完全相同，但有几点公认是无疑的，即在冶炼过程中有中间产物碳化硅和一氧化硅产生，而且在碳化硅和一氧化硅的生成与分解在二氧化硅的整个还原过程中起着重要作用。
在较低温度下，二氧化硅与碳作用：在较高温度下，二氧化硅被还原成一氧化硅：而且碳化硅在高温下因二氧化硅和一氧化硅的存在而被破坏：的还原过程有很大的影响，把铁反应出来的硅溶解，使铁存在时对SiO2硅脱离反应区，还加速了Si反应的进行，同时铁与硅生成稳定的化合物硅化铁(SiFe),并放出一定的热量，使二氧化硅的还原温度降低。
另外中间化合物=1083K)，结果使硅的碳化硅被铁破坏(Fe+SiC=SiF+C ΔG0=9900-9.14T T开生成容易些[4]。
从以上的分析中可以看出，生产中控制还原剂的加入量是很重要的。
还原剂过多，会使SiC生成量增加，使炉底积存的碳化硅越来越多。
反应还原不能充分地还原，价低了硅的回收率[5]。
剂过少，SiO24.3 合金成分的控制合金含硅量越高，要求还原温度就越高，对原料质量性能和炉况操作维护要求更高，由于硅石质量性能较差，难以保持较高的炉温，还原反应速度与炉料融化速度不匹配而恶化炉况。
为了加快还原反应速度，增加配铁量降低硅的还原温度，因此合金含硅量按75%硅铁国际下限控制，即按72≤[Si] ≤74%范围操控。
4.4 冶炼操作为了减少炉况波动，统一操作，坚持混合料加入，维护电极稳定，加强炉料均匀透气，保持较大坩埚，避免生料进入坩埚内造成三相负荷不平衡，热量分布不均，降低反应速度。
在配电操作中，须密切关注炉况。
正常情况下，电极电流几乎全部进入坩埚区，支路电流占很小比例，因此在配电时必须关注三相电极电流和对地电压的平衡，通过观察电极周围火焰和沉料情况判断该相电极放弧做功好坏，若对放弧做功差的某项电极急于下插来增大做功，这样只会增加支路电流，增加热损失，而对进入坩埚坩埚区得功率增加很有限，应准确分析原因，如电极结渣或大量生料进入坩埚区，及时与电炉操作工联系加以处理。
保持三个坩埚稳定良好的放弧做功状态，保持较高的反应区温度，达到稳定良好的炉况[6]。
5 硅铁生产中杂质元素的控制5.1 铝的控制方法5.1.1 精料入炉还原剂采用低灰分(≤10 % ) 的蓝炭。
在转炼的头一个班就全部使用蓝炭, 减少灰分中Al2O3的带入量。
5.1.2 炉外精炼按要求的铝含量, 出铁后, 按一定比例加入氧化性四元渣即: SiO2一CaO 一CaF 一Fe0 系低熔点四元渣, 并加顶吹氧进行炉外精炼, 吹氧压力≤5 k g 为宜。
5.1.3 中频炉生产(重熔法)由于在炉外顶吹精炼吹氧时, 在没加装中间包及更先进精炼设备时, 铁水温度损失大, 铁损多, 生产更低铝含量的硅铁就较为困难, 所以该公司就采用中频炉进行生产:在保证温度的前提下, 进行二次精炼, 进行更进一步的脱铝操作,能使合金中Al≤ 0 . 1 %。
5.2 钙的控制方法(1)入炉硅石需洗选干净, 尽可能地把混人硅石中的杂石、风化石挑选干净,减少其带入量(2)由于各元素和氧的亲和力强弱顺序为: C、Ca、Al、Si、Fe, 硅铁中杂Ca、Al对氧的亲和力大于Si、Fe ,所以硅铁中杂质Ca 、Al会优先于Si和Fe氧化生成CaO 和A12O3。
所以在必要的情况下可采用吹压缩空气或氧气进行脱钙处理。
一般硅铁生产过程中, 只要能把混入硅石中的杂石、风化石挑选干净, 合金中含钙量就能控制在0.5 % 以下, 如客户需要更低钙含量的硅铁,就可采用炉外精炼( 吹氧和压缩空气)的方法进行处理。
5.3 碳的控制方法5.3.1 控制浇铸温度碳在硅铁合金中的溶解度随温度降低而减少。
碳在固相硅和硅化物中的溶解度是相当有限的, 在液态合金中碳的溶解度随着温度升高而增加, 所以浇铸温度的控制对合金中碳的含量有直接关系。
资料表明, 浇铸温度低于1 5 5 0 ℃ , 可使碳化物尽可能多地析出。
常用的降温方法有镇静、倒包和摇包处理等。
5.3.2 合理控制用碳量在硅铁生产过程中, SiC 的生成和分解是一个重要的因素。
当炉子上部温度大于1500 ℃时则发生以F 反应:4 C + 2 SiO = 2SiC+2CO↑而炉子下部温度大于1800℃时, 则发生SiC 分解反应, 即:+ 2SiC 二Si +4SiO+ 2CO↑3SiO2所以在生产过程中控制还原剂的加人量很重要, 还原剂过多,会使SiC 生成量增加, 从而造成合金中碳含量增加。
为此在生产中还原剂的加入量一定要合适。
5.3.3 炉外精炼(1) 吹氧降碳由于碳极易与氧结合, 吹氧几乎能使全部游离的碳迅速与氧结合并析出硅液。
在吹氧过程中, 不但加强氧与游离碳的迅速结合, 也加强了合金的搅拌, 改善了碳化物的析出条件, 使碳人物能迅速析出液面。
(2) 重熔降碳碳化硅与硅铁密度相差较小(SiC: 3.21g/cm3、75SiFe:3.5g/cm3),弥散在合金中的碳化硅析出速度较慢, 有相当一部分聚集在晶界。
重熔合金时这一部分碳化硅进一步聚集, 使颗粒变大, 从而使SiC的上浮条件更为有利, 合金中碳含量得到进一步降低。
此方法在该公司中频炉上得到验证, 能使硅铁合金中碳含量降到0.03%以下。
(3)防止外来污染在硅铁镇静过程中,采用锯未、蔗渣及干稻草进行保温, 禁止使用焦粉,严禁使用石墨粉涂刷铁水包和锭模内壁,避免合金增碳[7]。
6硅铁牌号及用途6.1 硅铁牌号和化学成分硅铁按硅及其杂质含量，分为十六个牌号，其化学成分如表3：（根据GB2277-87）表3 硅铁牌号和化学成分6.2 硅铁的用途(1)硅和氧很容易化合成二氧化硅。
所以硅铁常用于炼钢作脱氧剂，同时由生成时放出大量的热，在脱氧同时，对提高钢水温度也是有利的。
硅于SiO2铁作为合金元素加入剂。
广泛用于低合金结构钢、合结钢、弹簧钢、轴承钢、耐热钢及电工硅钢之中，以外硅铁在铁合金生产及化学工业中，常用作还原剂。
