硅铁冶炼
硅铁冶炼用电极

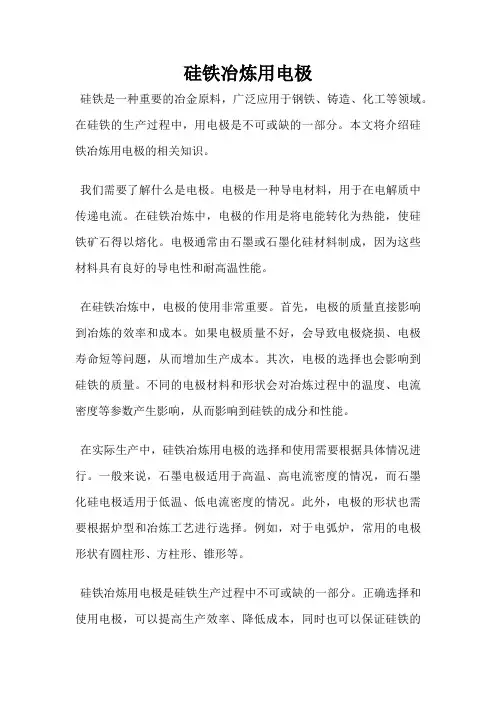

硅铁冶炼用电极
硅铁是一种重要的冶金原料，广泛应用于钢铁、铸造、化工等领域。
在硅铁的生产过程中，用电极是不可或缺的一部分。
本文将介绍硅铁冶炼用电极的相关知识。
我们需要了解什么是电极。
电极是一种导电材料，用于在电解质中传递电流。
在硅铁冶炼中，电极的作用是将电能转化为热能，使硅铁矿石得以熔化。
电极通常由石墨或石墨化硅材料制成，因为这些材料具有良好的导电性和耐高温性能。
在硅铁冶炼中，电极的使用非常重要。
首先，电极的质量直接影响到冶炼的效率和成本。
如果电极质量不好，会导致电极烧损、电极寿命短等问题，从而增加生产成本。
其次，电极的选择也会影响到硅铁的质量。
不同的电极材料和形状会对冶炼过程中的温度、电流密度等参数产生影响，从而影响到硅铁的成分和性能。
在实际生产中，硅铁冶炼用电极的选择和使用需要根据具体情况进行。
一般来说，石墨电极适用于高温、高电流密度的情况，而石墨化硅电极适用于低温、低电流密度的情况。
此外，电极的形状也需要根据炉型和冶炼工艺进行选择。
例如，对于电弧炉，常用的电极形状有圆柱形、方柱形、锥形等。
硅铁冶炼用电极是硅铁生产过程中不可或缺的一部分。
正确选择和使用电极，可以提高生产效率、降低成本，同时也可以保证硅铁的
质量。
硅铁炉烟气调研
硅铁炉烟气调研1.硅铁冶炼原理硅铁是用带埋弧电极的电弧炉生产的。
混合物炉料主要由硅石、铁屑和作为还原剂的焦炭组成。
反应产物为硅铁、一氧化碳、其他各种挥发物质、水蒸气和一氧化硅气休。
二氧化硅还原生产硅铁合金的主要反应式为：SiO2+2C=Si+2CO可能发生的中间反应有：SiO2+= SiO+ COSiO2+Si=2 SiO2SiO2=2O+O2SiO+C=Si+ COSiO2+3C= SiC+2COSiO+ SiC=2Si+ CO2.硅铁冶炼工艺流程：硅铁冶炼即是用焦炭中的碳还“原硅石中的Si的基本反应。
实际生产过程中，采用矿热炉内高温条件，以焦炭中的碳夺取SiO2中的氧，生成气态的CO 通过料层从炉口逸出把硅还原出来。
反应式如下：SiO2+2C=Si+2CO(1-1)本式是吸热反应。
提高炉温可以加速反应的进行。
反应的理论开始还原温度为1663℃，即当温度达到1663℃时1-1反应才开始进行。
Fe有促进SiO2还原作用：在有铁存在的条件下，1-1式还原出来的硅与铁按下式反应生产硅化铁：生成硅化铁的反应是放热反应，因为铁能降低SiO2还原反应的理论开始反应温度，并改善的还原条件，所以Fe有促进SiO2还原作用。
冶炼的硅铁含硅越低，SiO2被还原的理论开始温度也就越低。
也就是说硅铁的牌号越低，理论还原温度越低。
相反，生产中硅含量越高，开始还原的温度越高，还原单位硅铁所笑傲的热量增加，电耗升高。
SiO2被还原的顺序是：SiO2-SiO-Si，随着开始反应为年度的升高，SiO在高温下是气态，温度升高使其获得的动能增大，特别是刺火严重时，挥发量很大，造成材料消耗和能耗增大。
产品增加1%的硅含量，每吨产品多还原10kg硅，不但还原需要的能量增加了，而且由于开始还原为年度提高，加大了与外界温度梯度，增加了散热损失。
理论表明，硅标号每上升1%，理论冶炼电耗升高月100kw.h/吨。
在1700℃以上温度时，大部分SiO挥发到焦炭气孔中，广泛的和碳接触并作用，按下式反应：SiO+C=Si+CO（1-3）反应还原成硅，其中大部分硅与铁形成硅铁，少部分的硅在高温区与SiO2作用，按下式反应：2然后SiO又和碳进行反应生成Si，结果反应连续不断地进行。
硅铁冶炼用电极
硅铁冶炼用电极一、介绍硅铁是一种常见的铁合金材料，广泛应用于钢铁行业。
它由铁、硅、碳等元素组成，具有良好的铁和硅的合金性能，被广泛用作脱氧剂和合金添加剂。
硅铁的冶炼过程中，电极起着至关重要的作用。
本文将详细讨论硅铁冶炼用电极的相关内容。
二、硅铁冶炼用电极的种类和特点硅铁冶炼用的电极主要有碳电极、钙铅电极和石墨电极等。
它们各自具有一些特点和适用范围。
2.1 碳电极碳电极是一种常用的硅铁冶炼用电极。
它由石墨煤焦素质碳素组成，具有良好的导电性和机械强度。
碳电极能够承受高电流密度和高温的冲击，适用于高功率冶炼炉。
碳电极的制造成本相对较低，是一种经济实用的电极。
2.2 钙铅电极钙铅电极是一种主要由钙和铅组成的电极。
它具有良好的电导率和较低的电化学反应，能够抵抗高温和化学侵蚀，适用于特殊冶炼环境。
钙铅电极的使用寿命较长，能够耐受较长时间的连续工作。
2.3 石墨电极石墨电极是一种由高纯石墨材料制成的电极。
它具有优异的导电性能和高温稳定性，适用于冶炼高品质硅铁。
石墨电极的制造工艺复杂，成本较高，但其耐用性和稳定性能较好，能够提高硅铁的冶炼品质。
三、硅铁冶炼用电极的选择和使用注意事项3.1 电极选择在选择硅铁冶炼用电极时，需要考虑以下因素： - 冶炼工艺要求，包括温度、压力等 - 电极材料的性能和成本 - 电极的耐用性和寿命 - 可靠的供应来源根据具体情况，选择适合的电极材料和类型。
3.2 使用注意事项在使用硅铁冶炼用电极时，需要注意以下事项： 1. 定期检查电极的状况，如电极表面的磨损程度、裂纹等，及时更换损坏的电极。
2. 控制冶炼过程中的电流密度和温度，以确保电极的正常运行和寿命。
3. 做好电极的保养和维护工作，定期清洗和修复电极。
4. 遵守相关安全操作规程，确保电极的使用安全和环境保护。
四、硅铁冶炼用电极在冶炼过程中的作用和影响4.1 电导和导电性电极的导电性是影响硅铁冶炼过程的重要因素。
良好的导电性能能够确保电流的稳定传导，保证冶炼过程的连续进行。
矿热炉冶炼硅铁的节能思路
矿热炉冶炼的节能思路“原料是基础，设备是条件，操作是关键，治理是保障”。
原料是基础：硅石；一个企业，要节约本钱，必需从入厂原料抓起。
如FeSi 冶炼生产需要的SiO2含Si量是不是大于或等于98%，若是小于98%，那么冶炼生产中的电耗就会依照每低于一个百分点增加135Kwh/T，sio2的密度和抗暴性、抗压强度（１０００－１４００Ｋｇ力/厘米２）。
一样简易的判定方式是手拿一块sio2石料，在水泥地上大约在１米以上高让其自由下落，以不碎裂为合格。
不是所有的sio2都能用来生产ＦｅＳｉ，因为他们的类型是不同的，乃至成份相同时，它们在加热进程和高温还原进程中的表现也不相同，这是因为sio2形成进程的不同，故其特性、杂质含量、结构、晶体等也不相同，从而表现也不一样。
一样AI2O3含量高于０.４％,Fe2O3＞%,MgO＞%的硅石属杂质较多的原料,在1575°C时,它的还原速度比低杂质的快,在1715°C时那么相反:在1757°C时,其结构急剧破坏,有效表面积迅速增加,从而有利于还原反映的进行,故还原速度专门大.当硅石变成液态以后,其挥发度和还原度都迅速增加,在这种情形下,硅石的成份起了重要作用,硅石含有大量的成渣杂质,炉渣形成后,还原速度下降.工业性实验说明,含有以上杂质超标的硅石冶炼时技术指标不行.硅石的粒度对还原速度有专门大阻碍.正常硅石的还原速度随粒度的增大而急速下降,而含杂质较大的硅石大体不变.这是由硅石的矿物组成和微观结构决定的,在确信炉料硅石的粒度时应当考虑这些问题.确信炉料中硅石的粒度时,必需考虑硅石的结构.国外某公司用不同粒度(50,50-100和100mm)的硅石冶炼75%硅铁时，其电耗别离为8550、8380和8960Kwh，这说明选择适合的硅石粒度是很重要的。
不是所有的硅石都能用来生产硅铁，因为它们的类型是不同的。
乃至成份相同时，它们在加热进程中和高温还原进程中的表现也不相同。
硅铁的冶炼过程
硅铁的冶炼过程硅铁是一种非常重要的冶金原料，广泛应用于钢铁、铸铁等行业。
其冶炼过程经过多年的发展和研究，已经逐渐完善和优化。
本文将对进行详细探讨，包括原料选取、炉型选择、炼铁过程、生产技术等方面进行分析。
首先，在硅铁的冶炼过程中，原料的选取是至关重要的。
一般来说，硅铁的主要原料包括矿石、焦炭和助熔剂等。
其中，矿石的选择直接影响了硅铁的质量和成本。
常见的硅铁矿石包括石英矿、硅灰石和金属硅等。
石英矿是一种富含二氧化硅的矿石，具有较高的硅含量和较少的杂质，是制备高品质硅铁的理想原料。
而硅灰石和金属硅虽然硅含量也较高，但其中含有较多的杂质，需要进行前处理才能用于硅铁的冶炼。
在炉型选择方面，硅铁的冶炼通常采用电弧炉或高炉等工艺。
电弧炉主要用于小规模生产，具有灵活性高、能耗低等优点，适合生产高品质硅铁。
而高炉则通常用于大规模生产，可以实现连续生产，但能耗较高，适合生产大批量低品质硅铁。
在具体应用时，需要根据生产规模、原料条件、能源成本等因素进行选择。
炼铁过程是硅铁的冶炼中最核心的环节。
在电弧炉中，首先将原料放入炉内，并通过电极产生高温电弧，使矿石迅速熔化。
随后，根据需要添加助熔剂和调节剂，调整熔体的成分和温度，确保生产出所需规格的硅铁。
在高炉中，原料通过底吹炼铁法进行冶炼，矿石在高温下与煤气发生还原反应，产生液态铁水和渣。
其中，液态铁水中的硅和铁在高炉炼铁过程中被提纯，并最终得到硅含量在96%以上的硅铁。
除了基本的冶炼工艺外，硅铁的生产还涉及许多其他技术问题。
例如，炉渣处理技术是硅铁生产中的重要环节。
炉渣是冶炼过程中产生的固体废物，其中含有大量的有价金属和有毒物质。
传统的炉渣处理方法包括焚烧、填埋等，存在环境污染和资源浪费的问题。
近年来，一些新型炉渣处理技术如炉渣微粉化、炉渣资源化等逐渐被引入硅铁生产中，有效减少了炉渣对环境的影响，提高了资源利用率。
此外，生产工艺的改进和创新也是硅铁行业的重要发展方向。
随着科技进步和工艺优化，硅铁的生产效率和产品质量不断提高。
高品质硅铁的生产方法
高品质硅铁的生产方法目前国内高品质硅铁的生产方法，主要有5种，一是采用精选炉料生产高纯硅铁，二是采用炉外吹氯精炼的方法生产高纯及低碳硅铁，三是采用炉外顶吹氧气的方法生产高纯及低铝硅铁，四是采用热冲渣洗的方法生产高纯及低碳硅铁，五是采用精选炉料的方法生产低铝、低碳硅铁。
采用精选炉料的方法生产高纯硅铁主要是通过精选石英石和石油焦、木块、木炭以及硅钢片原材料进行冶炼生产、以达到降低产品中杂质元素含量的目的。
该方法由于存在着原材料质量波动较大，冶炼生产过程中难免带入一部分杂质，从而产品中杂质含量的降低率受到限制，产品质量不高，成品率较低，而且生产炉况较难维护、炉口操作难度较大，产品的生产成本和能耗较大，经济指标较差。
炉方法脱除钙、铝效果较好，但尾气较多、且生产中常常产生泄漏和吹氯石墨管折断而中止精炼等情况，从而严重地污染了环境，危害工人的身体健康，而且对生产设备腐蚀较大。
炉外顶吹氧的方法进行炉外精炼，对产品中杂质钙、铝、碳元素脱除也较好。
但在使用过程中，由于铁水翻腾剧烈、喷溅损失较大，铁水温度迅速下降，造成粘包、铁损失较大，资料统计损失在12%-20%。
吹氧用石墨管也经常发生折断事故而中止精炼、成品率低，经济上也很不合算。
精选炉料的方法生产低铝、低碳硅铁主要是通过精选还原剂，如兰碳、气煤焦等原材料进行冶炼生产，以达到降低产品中杂质元素，主要是铝含量的目的。
该方法由于存在着原材料成份波动较大，冶炼过程中难免带入一部分杂质，从而产品中的杂质含量的降低率有限，铝含量一般可降至1.6%,最多只能降至1.2%, 碳含量0.2%,只能生产部分品牌的产品。
本发明的目的是要克服上述几种方法的不足，提供一种高品质硅铁的生产方法，该方法实用于系列高品质硅铁的生产。
本发明的高品质硅铁的生产方法包括如下步骤：（1）筛选原料硅石、还原剂、钢悄或/硅钢屑，硅石为石英石或白硅石、黑硅石、还原剂为冶金焦和气煤焦，或者兰炭和气煤焦，兰炭和石油焦及木块、根据各种原料的准确成份含量和所要生产的品种对所有元素成份要求，按公知技术进行计算各原料量、配料混合后填入矿热炉内按通常冶炼硅铁合金的条件和操作进行冶炼。
硅酸镁冶炼硅铁
硅酸镁冶炼硅铁一、硅铁的概述硅铁是一种重要的铁合金，主要由硅和铁元素组成。
由于其优异的物理、化学和机械性能，硅铁在工业中具有广泛的应用，如铸造、炼钢、耐火材料和化学制品等。
二、硅酸镁的特性硅酸镁是一种天然的硅质原料，其化学成分主要包括二氧化硅（SiO2）和氧化镁（MgO）。
它具有高纯度、高活性、高耐火度等特点，因此在冶金、陶瓷、玻璃等领域有广泛的应用。
三、硅酸镁冶炼硅铁的原理硅酸镁冶炼硅铁的原理主要是基于硅酸镁和碳在高温下发生的还原反应。
反应方程式如下：SiO2+2MgO+4C→Si+2Mg+2CO在高温条件下，硅酸镁中的硅被碳还原为单质硅，而碳则被氧化为二氧化碳。
通过该反应，我们可获得高纯度的硅铁。
四、硅酸镁冶炼硅铁的方法1. 配料与混合：将硅酸镁与适量的碳按比例混合，充分搅拌均匀。
2. 熔炼：将混合物加入熔炼炉中，在高温下进行熔炼。
熔炼温度通常为1800-2000°C。
3. 还原反应：在熔炼过程中，硅酸镁与碳发生还原反应，生成硅铁。
4. 冷却与浇铸：将熔融的硅铁冷却并浇铸成块状或颗粒状。
5. 精炼与除杂：通过精炼和除杂工艺，去除硅铁中的杂质，提高其纯度。
6. 包装与运输：将处理后的硅铁进行包装，然后运输至目的地。
五、硅酸镁冶炼硅铁的影响因素1. 原料质量：硅酸镁的纯度和活性对冶炼过程有重要影响。
高纯度的硅酸镁可以降低杂质含量，提高硅铁的质量。
2. 熔炼温度与时间：熔炼温度和时间是影响还原反应进行程度的关键因素。
高温和高反应时间有利于提高硅的还原率，但也会增加能耗和设备磨损。
因此，选择合适的温度和时间非常重要。
3. 碳的种类与用量：碳的种类和用量对还原反应的速度和程度有显著影响。
一般来说，活性炭具有较高的反应活性，可以促进还原反应的进行。
碳的用量则需根据实际情况调整，以满足冶炼过程的需求。
4. 炉气氛围：炉气的成分和气氛对还原反应有一定影响。
在还原气氛下（如CO、H2等），碳的还原能力较强；而在氧化气氛下，则不利于还原反应的进行。
硅铁冶炼行爆炸业事故案例反思
硅铁冶炼行爆炸业事故案例反思
一、硅铁冶炼行爆炸事故案例背景1996年12月，某股份制有限公司采用外购的硅铁生产电石。
1998年1月28日上午9时左右，在公司3号炉加料过程中发生了爆炸。
由于当班操作工人失职，导致停止向锅炉给水泵注水的盲目操作和对停炉缺乏必要准备工作而引起
锅炉爆炸。
经统计：该公司烧结车间10名女工，5人轻伤；拉运卸煤4人重伤；动力车间8人轻伤；主控室2人轻伤。
设备受损较为严重，其中电极总成7根（其中两根已破裂），碎玻璃约500立方米，炉体内侧铁屑约40立方米。
硅铁价格大幅度下跌，给国家造成了直接经济损失。
二、硅铁冶炼行爆炸事故原因分析硅铁冶炼厂位于贵州省三穗县新城镇，是专门从事有色金属及黑色金属精炼与深加工的大型综合性企业，现拥有2×30万千瓦热电联供机组，两套4×20万千瓦发电机组，具有年产60万吨铁合金系列产品、70万吨钢坯、80万吨铸件、100万吨煤焦化等生产能力，且技术先进、装备精良，享誉国内外。
- 1 -。
工业硅冶炼的操作方法及出炉、炉况、浇注等详细步骤
⼯业硅冶炼的操作⽅法及出炉、炉况、浇注等详细步骤⼯业硅冶炼时的操作⽅法如下：1⾼温冶炼冶炼⼯业硅与硅铁相⽐，需要更⾼的炉温，⽣产硅含量⼤于95%以上的⼯业硅，液相线温度在1410℃以上，需要在1800℃以上⾼温冶炼。
此外，由于炉料不配加钢屑，所以S i O2还原热⼒学条件恶化，破坏S i C的条件也变得更加不利。
由此产⽣三个结果：其⼀是炉料更易烧结;其⼆是上层炉料中⽣成的⽚状S i C积存后容易使炉底上涨;其三是S i和S i O⾼温挥发的现象更加显著。
为此，在冶炼过程中必须做到：1)控制较⾼的炉膛温度。
2)控制S i和S i O挥发。
3)使S i C的形成和破坏相对平衡。
为了提⾼炉温，减少S i和S i O的挥发损失，基本上应保持S i C在炉内平衡。
在具体操作中必须千⽅百计地减少热损失，基本上保持或扩⼤坩埚。
在⼯业硅⽣产中，采⽤烧结性良好的⽯油焦，有利于炉内热量集中，但料⾯难以⾃动下沉。
与⼩电炉⽣产75硅铁相似，可以采⽤⼀定时间的焖烧和定期集中加料的操作⽅法。
2正确的配加料正确的配加料是保证炉况稳定的先决条件。
对于⼩电炉⽣产⼯业硅来说，更应强调这⼀点。
正确配⽐应根据炉料化学成分、粒度、含⽔量及炉况等因素确定，其中应该特别注意还原剂使⽤⽐例和使⽤数量，正确的配⽐应使料⾯松软⼜不塌料，透⽓性良好，能保证规定的焖烧时间。
炉料配⽐确定后，炉料应进⾏准确称童，误差应不超过0.5%，均匀混合后⼊炉。
炉料配⽐不准或炉料混合不均都会在炉内造成还原剂过多或缺少现象.影响电极下插，缩⼩“坩埚”，破坏正常冶炼进⾏。
3沉料捣炉在⼯业硅⽣产中采⽤烧结性良好的⽯油焦，炉料中不配加钢屑，因⽽炉料更易烧结。
所以冶炼⼯业硅炉料难以⾃动下沉，⼀般需要强制沉料。
当炉内炉料焖烧到规定的时间时，料⾯料壳下⾯的炉料基本化清烧空，料⾯也开始发⽩发亮，⽕焰短⽽黄，局部地区出现刺⽕塌料，此时应该⽴刻进⾏强制沉料操作。
沉料时，先⽤捣炉机从锥体外缘开始将料壳向下压，使料层下塌。
硅铁冶炼技术操作规程
硅铁冶炼技术操作规程一． 1. 成品技术规格硅铁应呈块状，硅的偏析不大于4%，小于20>20毫米的数量，不超过总量的2. 原料技术条件. 冶炼硅铁使用的原料：硅石、焦炭和石油焦、钢销。
硅石（1）化学成份A. 含siO2不小于97%。
B. 含AI2O3不大于0.8 %。
C. 含P2O3不大于0.02 %D. 含其它杂子总和不大于 1 %（2）物理性质A、硅石表面不得有泥土等杂质，入炉前尽量经过水洗。
B硅石应有较好的机械强度和抗爆性。
C新硅石末经实验，不得大量使用。
（3）入炉粒度5000KV.A 和6300KV.A硅铁电炉40 —100mm.焦炭（ 1 ）化学成份A、固定碳大于82%B灰分小于14%C挥发份1 —3 %（2）物理性质A、入炉粒度6300KV.A硅铁电炉5—16%钢销（1 ）化学成份含铁量不低于97%（2）应是普通碳素钢销，不得混有合金钢销，有色金属销和生铁销等。
（3）生锈严重的钢销不得使用（4）钢销的卷曲长度不大于100mm（5）要纯净，不得混有泥土等杂质二、配料操作1、每班配料前要一次小车重量和磅秤的准确度。
2、在按照冶炼班长通知的料比组成进行配料。
每批料以200公斤硅石为基准，上电炉每批料以300 公斤硅石为基准。
3、称量要准确，误差正负1%，钢销要单称后再混入配料小车内。
4、每次只准称量一批料。
5、发现原料质量有变化和设备有问题时几时报告班长。
6、下班前要将配料场地清扫干净，所有的工具设备要精心保护交换。
7、下班前要把当班配料批数报告班长做好记录。
三、冶炼供电和电极操作1、正常冶炼操作使用电压：6300KV.A 电炉104V-125V 为宜8500KV.A 电炉140V—188V 为宜8%。
8500KV.A 以2、一次电压波动较大时，为保证炉用变压器正常运行和冶炼的适宜的功率，经炉长批准可在规定级别内调整二次电压。
3、严禁超负荷运行、4、三相电流应尽量保持平衡，最大波动不准超过25％。
硅铁精炼
2硅铁精炼降铝随着电工钢的生产和发展，对硅铁中含铝量提出了高要求。
为此一些国家对硅铁的标准作了相应的修改和补充。
表列出了日本、苏联、美国电工钢用75%硅铁标准中某些元素的变化。
为了提高硅铁质量，满足冶炼特殊钢的要求，国内外对于硅铁炉外精炼作了一些工作，取得了成绩。
硅铁中铝含量可降至0.5%以下，最低可降至0.01%，合金中的钙也同时得到脱除。
国外在硅铁精炼方面做了大量的试验研究工作，并取得了一定的成就。
一.硅铁降铝的发展历史1.热分解搅拌和热冲搅拌苏联60年代末，试验采用配加石灰的氧化脱铝处理硅铁熔体，借助与石灰石分解时产生的气体（CO2）搅拌合金和合成渣熔体。
但是降铝效果不明显，以后再未使用。
1973年他们又用菱铁矿精炼硅铁熔体，利用菱铁矿热分解时产生的氧化铁和二氧化碳使铝和钙氧化，同时以气体搅拌熔体。
由于菱铁矿中的FeCO3和MgCO3的分解温度在450℃和730℃小于石灰石中的CaCO3950到1000℃前者的密度（3.7～3.9kg/cm3）大于硅铁，故沉浸于硅铁熔体中，起到脱铝的作用。
苏联曾用倒包热冲精炼法实行75%硅铁炉外降铝。
出铁后加入精炼混合料，然后进行倒包热冲。
这样可是Al由1.5%～2.0%降至0.3%～0. 5%；Ca由0.25%～0.5%降至0.05%～0.1%.2.吹气搅拌精炼波兰先后三次发表有关压缩空气吹炼的文章。
他们主要采用黄铁矿、铁矿、萤石作精炼料，合金出炉时加于熔体中，并吹压缩空气（压力为0.2～0.5大气压）吹炼15分钟，Al降至≤0.5%脱铝率在70%左右。
苏联工业性生产含铝≤0.5%的75%硅铁是采用合成渣（铁矿、石灰、硅砂、石灰石）处理硅铁，然后再用压缩空气（余压为0.2~0.3大气压）吹炼的方法。
硅铁自炉内放入包里期间，将上述干燥的合成料（粒度为5~25mm）不断加入熔体中。
待合成料完全熔化后，将压缩空气通过石墨喷咀（插进深度为合金层的2/3）吹入熔体中。
硅铁冶炼原理
实际上SiO2的还原反应很多，我们只看 主要反应。炉内主要反应区简单概括为SiC 的生成区及其分解区，如下页图：
（1）SiC的生成区
• SiC的生成温度范围在1000～2100K。在此 区域内也同时生成Si。此区域内的主要反 应是SiO的分解和吸附，并生成SiC。
• 电极插入浅时，高温区上移，炉底温度低， 熔渣排出少，假炉底厚，导致出铁口上移， 电极上抬，出铁困难，炉况恶化。一定的假 炉底对护炉有一定好处。
分析可知
• 炉内预热区和烧结区为SiC的形成区 • 坩埚区为SiC的分解区
避免形成大块的SiC 为使SiC连续形成和分解，减少SiO的挥 发损失必须有： ①电极深而稳插炉料内，高温区在底部， 炉料上层冷料层要厚； ②炉料透气性要好，炉气均匀溢出； ③SiC形成和分解时间要短，避免形成大 块SiC，保证炉温分布不受破坏。
Si02(1)+2SiC(s)=3Si(l)+2CO(g) △GT0=937006-438.19T(J／mol) T开=2138K
上述二式的综合式为： 3SiO2(1)+2SiC(s) ＝Si(1)+4SiO(g)+2CO(g) △GT0=1992636-920.89T(J／mol) T开=2164K
•气态的SiO与SiC相互作用，其反应式是：
SiO(g)+SiC(s)=2Si(1)+CO
△GT0=306892-147.63T(J／mol) T开=2079K
• SiC的分解和SiO及Si的生成是同时进 行的。这些反应进行时需要消耗大量 的热能，而且当温度大于2100K时，才 能顺利进行。
• 没有参加反应的SiO离开炉料，在大气 中氧化成Si02。
工业硅、硅铁冶炼时如何加料和控制料面高度？(加料和控制料面高度方法与措施)
工业硅、硅铁冶炼时如何加料和控制料面高度？（加料和控制料面高度方法与措施）工业硅冶炼的基本反应，是利用碳质材料中的碳，将硅石中二氧化硅的硅还原出来的反应。
要使这一反应顺利进行，必须有良好的炉况。
正确的加料方法，是获得良好炉况、达到高产量低消耗的关键环节之一。
因此，加料时应注意以下几点：（1）每批料必须混合均匀后加入炉内，不准偏加料。
每批料的配比，是根据硅冶炼的化学反应原理和所用原料的成分，并结合实际情况计算出来的。
所以，加入炉内的每批料的组成，必须符合批料的配比。
均匀地混合炉料是保证炉内反应正常进行的重要操作条件。
如果炉料未经均匀混合或任意选择性的加入炉内，这就是同常所说的“偏加料”，其结果是在炉内局部区域造成硅石过剩或焦碳过剩，这两种情况都不利于炉内反映顺利进行，而使炉况恶化。
可见，炉料混合均匀是十分重要的。
（2）炉料要连续地一小批一小批地加入炉内。
这样不但易于控制料面的高度，而且可以使加入炉料的组成及其分布比较均匀。
（3）必须适当地控制料面的高度。
料面高度过高则电极上升，料面过低易塌料，两者都不能充分的利用热量，都会对炉况产生不利的影响。
料面高度控制适当，可使电极较深的插入炉料中，从而提高炉温和扩大坩埚，使炉料可得到充分的预热，促使炉内反应加快进行。
（4）加料时要随时观察炉况，如料面透气性及电极动态等，必要时应采取相应的措施进行处理。
（5）应使炉料与电极成垂直方向加入，但要防止炉料碰撞电极。
这种加料方法，可使料面成为低料面宽锥体的形状，不致引起电极波动。
小容量工业硅矿热炉，因其炉温度较低，熔炼速度较慢，应力求减小热量损失。
加料时应注意如下几点：①勤加、薄盖。
②随时注意刺火并在处理火后应及时加料。
③在保持适当的锥体和料面的前提下，进行焖烧，直到出硅后将炉料捣下去，再重新加料焖烧。
现在工业硅生产的加料方式，大多采用加料机加料。
加料时应注意以下几点：①少加勤快为宜。
不能一次加得过多，以便保持良好的料面透气性。
硅铁技术资料
硅铁技术资料铁合金焦是用于矿热炉冶炼铁合金的焦炭。
铁合金焦在矿热炉中作为固态还原剂参与还原反应，反应主要在炉子中下部的高温区进行。
以冶炼硅铁合金为例，其反应式为SiO2（液）+2C（固）=Si（液）+2CO（气），随着反应的进行，焦炭中的固定碳不断消耗，主要以CO 形式从炉顶逸出。
焦炭灰份中的三氧化二铝、氧化铁、氧化钙、氧化镁和五氧化二磷等，部分或大部分被还原出来，进入合金中；未参加反应的部分进入炉渣。
焦炭中的硫和硅生成硫化硅和二硫化硅后挥发掉。
冶炼不同品种的铁合金，对焦炭质量的要求不一，生产硅铁合金时对焦炭质量要求最高，所以能满足硅铁合金生产的铁合金焦，一般也能满足其他铁合金生产的要求。
硅铁合金生产对焦炭的要求是：固定碳含量高，灰份低，灰中有害物质三氧化二铝和五氧化二磷等的含量要少，焦炭反应性好，焦炭电阻率特别是高温电阻率要大，挥发份要低，有适当的强度和食粮的块度，水分少而稳定。
微硅粉形成：在冶炼硅铁时，通过烟道排出的硅蒸气经收尘装置收集而得到的粉尘。
平均粒径：0.1-0.15um 最小粒径：0.01um比表面积：28-35米2/克颜色：灰白、白度40-50。
与水泥混合后呈灰黑色，拌成混凝土后呈青灰色。
比重：2.1-3.0克/cm3堆比重：200-250Kg/m3用途：微硅粉以它细微的粒度极强的活性和良好的保温性能及耐高温性能广泛应用于水泥、混凝土、耐火浇注料、化肥、化工、橡胶等行业。
硅石是硅质耐火材料的主要原料。
硅石也称石英岩，主要矿物是石英SiO2，其它成分均为杂质。
由于生成条件不同，工艺要求各有侧重，所以有多种分类方法。
1.按硅石的组织结构分类耐火材料工业用的硅石可以分为结晶硅石（再结晶石英岩）和胶结硅石（胶结石英岩）。
⑴结晶硅石是由硅质砂岩（石英砂岩）经变质作用再结晶而成得变质岩。
硅质砂岩中的硅质胶结物在地质条件作用下而在原石英颗粒表面再结晶，成为石英颗粒的增大部分。
因此，其组织结构特征是：由结晶的石英颗粒所组成，石英颗粒间没有胶结物或极少（3%～8%）；由于变质过程中的再结晶作用而使石英颗粒紧密地连接在一起，并且构成了原硅质砂岩所没有的各种变晶结构，如锯齿结构、花岗岩结构和镶嵌结构等。
硅铁冶炼600题
铁合金冶炼岗位试题（职工技能鉴定试题汇总）一、填空题：1》、我国电炉生产的硅铁的主要品种有硅45、硅65 、硅75 、硅90。
2》、硅铁主要用于炼钢的脱氧剂和合金添加剂。
3》、矿热炉的大小是根据矿热炉变压器容量大小而定的。
4》、冶炼硅铁对硅石的要求是二氧化硅含量要高、有害杂质要低，一般要求SiO2＞97%。
5》、硅铁冶炼一般采用矿热炉，用连续操作法进行生产。
6》、在出铁前应准备好出铁小车、铁水包、烧穿器以及圆钢、堵眼耙、泥球托、泥球、等工具材料，开炉眼时用圆钢在炉眼中心线上端开（烧）眼，炉眼要外大内小，成圆形。
7》、2500MVA电炉电极糊糊柱高度夏季应保持在3.0～3.5米，冬季保持在2.5～3.0米。
8》、电极糊糊柱高度是指从铜瓦上沿至电极糊料面的高度。
9》、新接电极壳在插入原以接好的电极壳上时，应保持上下垂直，焊缝必须焊满，凸出部分必须打磨平整，焊缝不得有沙眼，以防漏糊。
10》、25000KV电炉电极直径为1250㎜、电极壳的厚度为2.5㎜。
11》、炉料透气性是影响炉内坩埚大小的一个非常重要的因素。
12》、电炉坩埚的大小是影响硅铁冶炼产量大小的一个非常重要的因素。
13》、自焙电极在焙烧过程中强度逐渐增加，但温度从200℃加热到400℃时，电极变软，机械强度在下降。
14》、自焙电极在焙烧过程中强度逐渐增加，当电极温度从400℃上升到700℃时，电极的机械强度急剧上升到最大值。
15》、冶炼硅铁对焦炭的要求是固定碳含量要高灰分要低电阻率要高、气孔率要大、水分波动要小、反应性能要好，高温下有一定的机械强度。
16》、焦炭灰分高低会严重影响硅铁的质量和技术经济指标。
因此，要求焦炭灰分越低越好，一般要求焦炭灰分＜1417》、在电极周围所堆成的一种锥形料面，习惯上成为：锥体18》、炭质电极按其加工制作工艺不同可分为、石墨电极、炭素电极和自焙电极。
19》、自焙电极的特点是：边使用、边成型、边烧结、边接长。
20》、矿热炉生产硅铁、硅铬、硅锰等铁合金都采用自焙电极。
某冶金工贸公司硅铁冶炼电炉试生产方案
汇报人： 2023-11-17
目 录
• 绪论 • 试生产方案设计与准备 • 试生产过程管理 • 试生产结果分析与评价 • 未来展望与改进方向
01
绪论
背景介绍
行业发展
冶金行业是国家经济发展的重要支柱，硅铁作为一种重要的 合金原料，在冶金、机械、汽车等领域有着广泛应用。
试生产方案的目的和意义
目的
通过试生产方案验证硅铁冶炼电炉的可行性、稳定性和经济性，为企业大规模生 产提供科学依据。
意义
本次试生产方案有助于企业提高硅铁冶炼技术水平，降低能耗和排放，提升产品 质量，实现可持续发展和经济效益的最大化。同时，也为冶金行业的技术创新和 发展提供有益的探索和实践。
02
试生产方案设计与准备
杂质元素控制
分析硅铁中的杂质元素如铝、磷等的含量，评估 其对产品性能的影响，并采取相应的控制措施。
3
产品外观与物理性能
检查硅铁产品的外观质量，如颜色、表面光洁度 等，并测试其硬度、密度等物理性能，以确保产 品满足应用要求。
生产效率与成本评价
电炉产能分析
01
统计试生产期间电炉的实际产能，与设计产能进行对比，分析
原料准备与配方设计
01
02
03
硅石选矿与处理
选用高品质的硅石原料， 经过破碎、筛分、洗涤等 工序，获得符合冶炼要求 的硅石粒度和纯度。
配料方案设计
根据硅铁合金的成分要求 ，设计合理的配料方案， 包括硅石、焦炭、石灰等 原料的配比和加入顺序。
原料储存与输送
规划合理的原料储存场地 ，选用合适的输送设备， 确保原料的及时供应和连 续生产。
产能达成率及影响产能的关键因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冶炼硅铁使用的原料：硅石、焦炭和钢销。
硅石
（1）化学成份
A.含siO2不小于98％
B.含Al2O3不大于0.8％。
C.含P2O3不大于0.02％
D.含其它杂子总和不大于1％
（2）物理性质
A、硅石表面不得有泥土等杂质，入炉前尽量经过水洗。
B、硅石应有较好的机械强度和抗爆性。
C、新硅石末经实验，不得大量使用。
（3）入炉粒度50－150mm.
二、焦炭化学成份
A、固定碳大于82％
B、灰分小于14％
C、挥发份1－3％
三、钢屑
化学成份含铁量不低于97％应是普通碳素钢销，不得混有合金钢销，有色金属销和生铁销等。
生锈严重的钢销不得使用钢销的卷曲长度不大于100mm 要纯净，不得混有泥土等杂质现在企业大部分不会用铁矿石大部分采用球团料和氧化皮球团料含铁量在50-60 包头、河北等地有
氧化皮含铁量在65-72 包头、河北、山西等地有
铁矿石生产原料生产工艺（如下）
冷压块简单工艺过程
破碎粘结铁矿石筛分干燥混合筛分压块入炉
四、铁矿石工业品位对于含铁量较低或含铁量虽高但有害杂质含量超过规定要求的矿石或含伴生有益组分的铁矿石，均需进行选矿处理，选出的铁精粉经配料烧结或球团处理后才能入炉使用。
需经选矿处理的铁矿石要求：
磁铁矿石TFe≥25%，mFe≥20%；
赤铁矿石TFe≥28%～30%；
菱铁矿石TFe≥25%；
褐铁矿石TFe≥30%。
对需选矿石工业类型划分，通常以单一弱磁选工艺流程为基础，采用磁性铁占有率来划分。
根据我国矿山生产经验，其一般标准是：
矿石类型mFe/TFe(%)
单一弱磁选矿石≥65
其他流程选矿石＜65
对磁铁矿石、赤铁矿石也可采用另一种划分标准：
mFe/TFe≥85磁铁矿石
mFe/TFe85～15混合矿石
mFe/TFe≤15赤铁矿石。
