电压力锅的电路和工作原理附图
电压力锅电路的工作原理
电压力锅电路的工作原理
电压力锅的工作原理如下:
1. 加热原理:电压力锅通常使用电阻加热方式。
电流通过加热元件(例如发热膜或加热环)时,加热元件产生热量,使锅内的液体快速升温。
2. 压力调节原理:电压力锅内部设有一个压力传感器,监测锅内的压力大小。
当锅内压力达到设定值时,电路会控制加热元件的功率,使加热元件的输出功率降低,从而保持锅内压力的稳定。
如果锅内的压力过高,则会减小加热功率,降低温度;相反,如果锅内的压力过低,则会增加加热功率,提高温度。
3. 调温保压原理:当锅内温度低于设定温度时,电路控制加热元件输出更高的功率,可以提高锅内温度;当锅内温度高于设定温度时,电路降低加热功率,以防止温度过高。
这种方式能够实现精确的温度调节和保压作用。
4. 安全保护原理:电压力锅通常配备多重安全装置,如压力阀、安全锁等。
当锅内压力超过安全值或锅盖未正确锁定时,电路会自动切断电源,以确保使用安全。
总之,电压力锅利用电阻加热方式,通过电路的控制和监测实现对加热功率、温度和压力的精确调节,从而达到快速加热、精确控温和安全保护的功能。
几种电压力锅的原理和维修实例附图
几种电压力锅的原理和维修实例附图The Standardization Office was revised on the afternoon of December 13, 2020电压力锅的原理与维修实例(附图)一、锅盖漏气1.故障分析:1)将锅胆内加入1/5刻度的清水,将锅盖盖好同时注意内盖密封圈的位置,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。
2)当在指示灯跳到“保温”后。
观察在加热过程中锅盖四周及顶部是否有漏气现象。
(压力阀处有少量气体漏出属正常现象)2.故障的排除及维修方法1)将锅内压力卸掉后,将锅盖取下。
2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。
如有,则更换密封圈。
3)检查锅胆的胆口是否有凸凹不平和变形的现象,如有请将其修好,如不能修好则更换锅胆。
4)将锅胆放入锅内,测量锅胆胆口边缘到到保温罩顶部的距离为~(mm)如小于或大于,则调整发热盘的位置使其符合要求。
二、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水,将锅盖盖好,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。
2)当在指示灯跳到“保温”后。
观察在加热过程中限压阀处是否有漏气现象(如有少量的气体漏出是正常现象),当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。
2.故障排除及维修方法1)将压力阀取下,再将压力表装在压力座上,将按键设定为“煮饭”或“加热”档,当指示灯跳到“保温”时,在整个过程“压力表”的变化值,当达到“保温”时,“压力表”的值在“~”MPa时,说明压力锅一切正常,属于“压力阀”与“阀针”配合不好或是已经磨损,只要更换“压力阀”或“发针”就可以了。
2)如果“压力表”已超出以上值,属于压力保险开关的设定值已超出,需要将压力锅的底盖打开,使用“压力调整工具”调整压力开关的间隙,保证压力符合要求。
3)“压力开关”调整好后,装好底盖,再进行测试,如压力符合要求时,将“压力阀”装好,检查压力锅是否漏气,如漏气仍未解决,则要更换整套“发热板”。
电压力锅的电路和工作原理附图
电压力锅的电路和工作原理电压力锅从规格上分,一般有20.22.24.26厘米四种型号。
采用高微压并存技术,一改常规低、高温采用统一的模糊火力烹饪,突破行业内40kPa-70kPa的常规压力限制,超越118摄氏度沸点极限,实现0-80kPa大跨度精确压力烹饪,从而使得大火烹饪、小火慢炖均处于精确的火候烹饪之中。
双管控压盘,采取双管控压加热”, 实现380W、520W、900W等多段稳定火力加热模式。
1. 提高烹调温度的措施烹调时,上盖与锅体扣紧,并且利用上盖与内锅通过密封圈构成一个密闭容器,则容器内的压力会随着温度的升高而增大,锅内压强增大了水的沸点就相应提高了。
一般的电压力锅,在烹调时其锅内温度达120°C o2. 电路工作原理如下图所示,是电压力锅的电路,各电路元件的名称及作用说明见下表电压力锅的烹调工作原理:接通电源,扭转定时开关使S接通,一般的室内温度都比保温开关的温控点(65 °C)低,这时有保温开关和定时开关两路一起给发热管EH供电,加热指示灯FG亮,电热盘EH发热,当温度达到65C则SA1断开,S 继续接通,EH继续发热,这一阶段电动机M被短路没有转动,当温度土升到120C时,烹调开关SA2断开,这时FG2灭,FG1亮,定时电动机M转动开始计时。
在设定的定时时间内定时开关S始终接通,而烹调保压开关SA2在反复的通一断,维持锅内温度在120C左右,一直到定时时间结束S断开,烹调结束,电压力锅自动进人到保温状态。
SA3为145C限温开关,以防电饭锅发生异常的超温情况,用限温开关SA3来断开电路表11-1锅内压力与饭质辰的关系希贵GDS65-C型微电脑控制式电饭煲指示灯不亮也不能工作(一)故障现象据用户介绍,该电饭煲接通电源后,指示灯不亮,操作各功能按键均不起作用,不能工作。
故障分析根据用户介绍的情况来看,岀现这种故障的部位通常多与电饭煲的供电电路有关。
不过,当微电脑控制系统不良时,也会引起上述故障。
几种电压力锅的原理与维修实例附图
几种电压力锅的原理与维修实例附图集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]电压力锅的原理与维修实例(附图)一、锅盖漏气1.故障分析:1)将锅胆内加入1/5刻度的清水,将锅盖盖好同时注意内盖密封圈的位置,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。
2)当在指示灯跳到“保温”后。
观察在加热过程中锅盖四周及顶部是否有漏气现象。
(压力阀处有少量气体漏出属正常现象)2.故障的排除及维修方法1)将锅内压力卸掉后,将锅盖取下。
2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。
如有,则更换密封圈。
3)检查锅胆的胆口是否有凸凹不平和变形的现象,如有请将其修好,如不能修好则更换锅胆。
4)将锅胆放入锅内,测量锅胆胆口边缘到到保温罩顶部的距离为12.9~12.3(mm)如小于12.3mm或大于12.9mm,则调整发热盘的位置使其符合要求。
二、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水,将锅盖盖好,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。
2)当在指示灯跳到“保温”后。
观察在加热过程中限压阀处是否有漏气现象(如有少量的气体漏出是正常现象),当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。
2.故障排除及维修方法1)将压力阀取下,再将压力表装在压力座上,将按键设定为“煮饭”或“加热”档,当指示灯跳到“保温”时,在整个过程“压力表”的变化值,当达到“保温”时,“压力表”的值在“0.062~0.082”MPa时,说明压力锅一切正常,属于“压力阀”与“阀针”配合不好或是已经磨损,只要更换“压力阀”或“发针”就可以了。
2)如果“压力表”已超出以上值,属于压力保险开关的设定值已超出,需要将压力锅的底盖打开,使用“压力调整工具”调整压力开关的间隙,保证压力符合要求。
3)“压力开关”调整好后,装好底盖,再进行测试,如压力符合要求时,将“压力阀”装好,检查压力锅是否漏气,如漏气仍未解决,则要更换整套“发热板”。
电压力锅原理
电压力煲的工作原理及电路控制原理核心提示:一、普通电压力煲的工作原理电压力煲采用电加热方式,其锅盖、内锅与外锅是通过刚性连接,并在中间设置有密封圈,实现封闭结构。
通过煲内压力和温度在设定范围内一、普通电压力煲的工作原理电压力煲采用电加热方式,其锅盖、内锅与外锅是通过刚性连接,并在中间设置有密封圈,实现封闭结构。
通过煲内压力和温度在设定范围内自动控制,实现烹饪功能,在全密封状况下,当压力增大到一定量时,通过外锅底部的弹性壁将压力开关的弹片推动,压力开关自动断开,停止加热,实现控制煲内压力的目的。
利用保温性,实现焖的功能。
图3-13所示为机械式电压力煲电路。
机械式电压力煲电路图3-13 机械式电压力煲电路二、电压力煲的电路控制原理图3-14所示为飞鹿TL30 - 700B型电压力煲电路原理图,主要由热熔断器FU、定时器开关K、微动开关T1、压力开关SP、保温器T2、限温器T3、加热灯XD2、电热盘EH、电阻R2与R1及定时电动机等组成。
其工作原理如下:飞鹿TL30 - 700B型电压力煲电路原理图图3-14 飞鹿TL30 - 700B型电压力煲电路原理图使用时,将盛有食物的内锅放入外锅后,由于内锅的重量将电热盘中间微动开关T1压下,微动开关T1接通。
插上电源插头,顺时针转动微动开关T1接通。
插上电源插头,顺时针转动定时开关K至合适的保压时间挡位,定时开关K触点闭合。
此时,由于内锅还没有压力,内锅底温度没有上来,压力开关SP、保温器T2、限温器T3均处于接通状态。
220V 交流电通过热熔断器FU-定时开关K-微动开关T1-压力开关SP-限温器T3与保温器T2并联后同时与加热灯XD2、电阻R2、电热盘EH构成回路。
加热灯XD2亮,电热盘EH加热,锅内升温。
当锅底温度达到80℃时,保温器T2断开,电流通过压力开关主线继续给电热盘EH供电,锅内温度继续升高,产生蒸汽使位于锅盖上的浮子阀的浮子上浮,堵塞蒸汽出口(原理同高压锅相同)。
电压力锅原理与维修+笔记

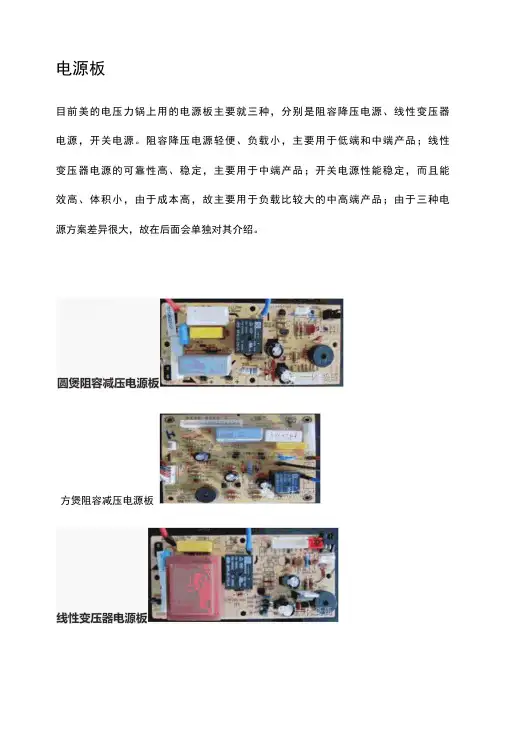

电源板目前美的电压力锅上用的电源板主要就三种,分别是阻容降压电源、线性变压器电源,开关电源。
阻容降压电源轻便、负载小,主要用于低端和中端产品;线性变压器电源的可靠性高、稳定,主要用于中端产品;开关电源性能稳定,而且能效高、体积小,由于成本高,故主要用于负载比较大的中高端产品;由于三种电源方案差异很大,故在后面会单独对其介绍。
方煲阻容减压电源板现所有的显示控制主板的显示方式主要用四种,分别是LED 显示方式,数码管 显示方式,数码屏显示方式,液晶显示方式。
四种显示方式主要代表了低、中、 高三种档次。
LED 、数码管和数码屏是不带时钟显示的,液晶显示的一般内部都 带有电池,可以显示当前时钟,在后面的章节中我们会对各种显示电路做单独的 介绍和原理分析、以及维修指引。
2电压力锅电路模块原理及分析2.1 电压力锅加热原理电压力锅主要是利用电热盘通电发热,热盘直接与内锅进行热传递,使内锅温 度升高,从而使食物受热,进而达到熟透的效果。
当电压力锅在正常工作时,由整流电路将50Hz 的交流电压变成直流电压,再经 过控制电路将直流电压转换成12V 和5V 电压,供芯片及外围回路使用。
电压力锅通常接有底部温度传感器,用于探测热盘与内锅接触的温度(部分产品 有两个温度传感器,一个探测热盘与内锅接触的温度,称为底部传感器;另一个 控测上盖蒸汽温度,称为上盖传感器)。
开关电源电源板底部传感器主要作用是保护热盘,防止温度过高;当温度达到系统设置值时,控制热盘停止加热。
上盖传感器的主要作用是控制整个烹饪过程的压力,根据不同食物及烹饪阶段通过上盖传感器感应的温度来控制热盘的发热量,使压力控制在一个预设的范围内,使烹饪的食物达到预期效果。
电压力锅通常使用电热盘加热,其处于电压力锅的底部,功率根据容量的不同而不同(700W~110()W)o2.2电压力锅工作流程吸水加热2.3电压力锅电气性能参数序号指标电源电压适用范围50/60Hz220VAC+20%额定工作电压50/60Hz220VAC±10%工作环境温度范围0℃~40℃4 待机状态消耗功率(220V电压) 1.6W以下3各种功能控制原理3.1电源(线性变压器)电路分析:220VAC电源经ACL、ACN接入,电流保险丝FUSE1过流保护,在负载短路或电流大于10A时,电流保险丝熔断,防止负载短路或过热起火。
几种电压力锅的原理和维修实例[附图]
.WORD.格式.电压力锅的原理与维修实例(附图)一、锅盖漏气1.故障分析:1)将锅胆内加入1/5刻度的清水,将锅盖盖好同时注意内盖密封圈的位置,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。
2)当在指示灯跳到“保温”后。
观察在加热过程中锅盖四周及顶部是否有漏气现象。
(压力阀处有少量气体漏出属正常现象)2.故障的排除及维修方法1)将锅内压力卸掉后,将锅盖取下。
2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。
如有,则更换密封圈。
3)检查锅胆的胆口是否有凸凹不平和变形的现象,如有请将其修好,如不能修好则更换锅胆。
4)将锅胆放入锅内,测量锅胆胆口边缘到到保温罩顶部的距离为12.9~12.3(mm)如小于12.3mm或大于12.9mm,则调整发热盘的位置使其符合要求。
二、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水,将锅盖盖好,压力阀转到关闭的位置,接通电源,将设定按键或旋钮设为“加热”或“煮饭”档位。
2)当在指示灯跳到“保温”后。
观察在加热过程中限压阀处是否有漏气现象(如有少量的气体漏出是正常现象),当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。
2.故障排除及维修方法1)将压力阀取下,再将压力表装在压力座上,将按键设定为“煮饭”或“加热”档,当指示灯跳到“保温”时,在整个过程“压力表”的变化值,当达到“保温”时,“压力表”的值在“0.062~0.082”MPa时,说明压力锅一切正常,属于“压力阀”与“阀针”配合不好或是已经磨损,只要更换“压力阀”或“发针”就可以了。
2)如果“压力表”已超出以上值,属于压力保险开关的设定值已超出,需要将压力锅的底盖打开,使用“压力调整工具”调整压力开关的间隙,保证压力符合要求。
3)“压力开关”调整好后,装好底盖,再进行测试,如压力符合要求时,将“压力阀”装好,检查压力锅是否漏气,如漏气仍未解决,则要更换整套“发热板”。
再进行以上步骤进行检查。
几种电压力锅的原理与维修实例(附图)
几种电压力锅的原理与维修实例(附图)永兴牌DYB50-100型电压力锅一、电路原理(见图1)。
接入电源,顺时针转动定时器(电动式)PT至合适的保压时间挡位,PT触点闭合,220V交流电源加到由加热温控器ST1、保温温控器ST2、主加热器EH1、超温保险器FU等构成的主加热回路。
加热指示灯HL1亮,EH1加热,锅内升温。
当达到工作压力85kPa时,ST2、ST1先后断开,切断主加热回路电源,HL1灭,EH1停止加热。
此时,由保压加热器EH2、PT、EH1、FU构成的保压回路加热。
由于EH2与EH1串联,而EH2的电阻远大于EH1,电压几乎全部加在EH2,EH2开始加热,保压指示灯HL2亮,电路自动转入保压状态。
同时,定时电机M转动倒计时,当保压时间终了时,PT触点断开,EH2停止加热,HL2灭,保压结束。
此时,保温指示灯HL3亮,电路自动转入保温状态,当保温温度下降到60℃时,ST2触点闭合,接通主加热电路,HL3灭,HL1亮,EH1再次加热,当锅内温度升到80℃时,ST2触点断开,HL3亮,HL1灭,EH1停止加热,此后重复上述过程,使保温温度保持在60~80℃之间,直至拔下电源插头。
二、故障维修。
1.指示灯不亮,整机不工作。
这多是机内电源不通所致,检查电源插头插座是否接触不良。
若正常,是FU熔断,确认电路无短路后换FU。
2.定时器不计时。
此现象多是定时电机损坏所致。
先检查M两端接插件是否氧化松动,否则是M坏,正常阻值为9.6kΩ,若坏,则换M。
3.加热指示灯亮,不加热。
该现象说明主加热电路已通电,不加热是EH1烧坏,常态阻值为48.4Ω左右,若为无穷大则已坏,换EH1。
4.锅盖漏气。
1)锅盖密封圈粘有食物,清除即可。
2)锅盖密封圈变形龟裂,换新。
三角牌YWS-65型电压力锅一、电路原理(见图2)。
接入电源,按下按键,磁钢限温器ST动作,触点闭合,经主加热器EH1、过热熔断器FU接通主加热电路。
典型电压力锅电路的识图方法
苏泊尔普通电压力锅电路苏泊尔普通电压力锅电路核心元器件是加热盘(发热盘)、限温器、定时器,辅助元器件有保温器、热熔断器、指示灯等,如图4-7所示。
1.加热、保压电路旋转定时器旋钮设置需要的保压时间,使定时器的触点K接通,将D2短接,D2不能发光。
锅内温度在未加热前较低,使压力开关P、保温器、限温器的触点接通,于是P和限温器的触点将定时电机和指示灯D1 短接。
此时,市电电压经热熔断器FU 输入后,一路通过R3限流使加热指示灯D3发光,表明压力锅进入加热状态;另一路通过P、限温器、保温器的触点为加热盘H供电,H得电后开始发热,锅内温度、压力逐渐升高。
当锅内温度达到80℃时,保温器的触点断开,通过K继续为H供电,压力进一步升高。
当压力达到70kPa时,P的触点断开。
此时,第一路不仅切断加热盘H 的供电回路,使它停止加热,而且使指示灯D3熄灭,表明加热结束;第二路通过H和R2使指示灯D1发光,表明进入保压状态;第三路通过H为定时器电机M 供电,使它开始运转,进入保压计时状态。
保压期间,若压力低于40kPa后,压力开关P的触点再次闭合,加热盘H得电又开始加热,当压力达到70kPa后,P的触点断开,H停止加热。
这样,保压期间,H间断性加热,确保锅内的压力高于40kPa。
图4-7 苏泊尔普通电压力锅电路2.保温电路定时结束后,定时器开关K的触点断开,解除对保温器和D2的短路控制。
此时,220V市电电压通过加热盘H、R2使D2发光,表明该压力锅进入保温状态。
保温期间,当温度低于55℃时,保温器的触点闭合,H开始加热,使温度逐渐升高;当温度达到65℃时保温器的触点再次断开,H停止加热。
这样,锅内温度在保温器的控制下保持在55~65℃。
3.过热保护电路过热保护电路由限温器和热熔断器(超温熔断器)FU 构成。
当压力开关、保温器或定时器的触点粘连,使加热盘H加热时间过长,导致加热温度升高并达到限温器的设置温度后,它内部的触点断开,切断H的供电回路,H停止加热,实现过热保护。
电压力锅电路图
· 立邦牌分体式电炒锅电路图
· 宝力牌分体式电炒锅电路图
· 半球牌电子调温电炒锅电路图
· 永兴保温式自动电子节能高速煲电路图
· 三角牌电压力锅电路图
· 三角牌YWS65 YWS100温控式自动电压力锅电路图· 三角牌YWS40 YWS50温控式自动电压力锅电路图· 容声YB35 YB45 YB55保温式自动电压力锅电路图· 年丰牌YWQ-900型自动电压力锅电路图
· 美峰牌保温式自动电压力锅电路图
· 家宝牌自动电压力锅电路图
· 飞鹿牌自动电压力锅电路图
· 东明保温式自动电压力锅电路图
· 创迪牌自动电压力锅电路图
· 珍宝CFXB40-150多功能不粘电热锅电路图· 珍宝CFXB30-130多用不粘电热锅电路图· 依立KSC60电子瓦罐电路图
· 依立KSC25 KSC30 KSC40电子瓦罐电路图· 依立KSC10电子瓦罐电路图
· 小鸭BD20多功能微电脑药膳煲电路图
· 泰富DKZ-25电子蒸炖煲电路图
· 三星CDDG-28自动保温电热锅电路图查看上面电路图:按住CTRL再单击鼠标左键,即可打开。
电压力锅电路维修图解手册(太详细了)
电压⼒锅电路维修图解⼿册(太详细了)制冷电器⾏业维修群,电视机⾏业维修群,洗⾐机⾏业维修群,⼿机维修群,电脑维修群,电器销售商群,净⽔器⾏业群,电器配件商群等等。
或者长按⼆维码加群主微信。
【空调维修技术教学群】纯教学群。
全部视频讲课,每节课都有实物演⽰。
⼀休哥主讲。
空调维修技术在线教育最佳的选择,从定频空调基础知识讲到变频空调维修知识,循序渐进讲解。
让你在短时间内掌握空调维修技能。
教学时常⼀年。
每周五节课,会陆陆续续有⼀些⼀休哥实际操作同时解说的视频。
有意者联系群主⼀休哥。
1 电源板⽬前美的电压⼒锅上⽤的电源板主要就三种,分别是阻容降压电源、线性变压器电源,开关电源。
阻容降压电源轻便、负载⼩,主要⽤于低端和中端产品;线性变压器电源的可靠性⾼、稳定,主要⽤于中端产品;开关电源性能稳定,⽽且能效⾼、体积⼩,由于成本⾼,故主要⽤于负载⽐较⼤的中⾼端产品;由于三种电源⽅案差异很⼤,故在后⾯会单独对其介绍。
圆煲阻容减压电源板⽅煲阻容减压电源板线性变压器电源板开关电源电源板现所有的显⽰控制主板的显⽰⽅式主要⽤四种,分别是LED显⽰⽅式,数码管显⽰⽅式,数码屏显⽰⽅式,液晶显⽰⽅式。
四种显⽰⽅式主要代表了低、中、⾼三种档次。
LED、数码管和数码屏是不带时钟显⽰的,液晶显⽰的⼀般内部都带有电池,可以显⽰当前时钟,在后⾯的章节中我们会对各种显⽰电路做单独的介绍和原理分析、以及维修指引。
2 电压⼒锅电路模块原理及分析2.1 电压⼒锅加热原理电压⼒锅主要是利⽤电热盘通电发热,热盘直接与内锅进⾏热传递,使内锅温度升⾼,从⽽使⾷物受热,进⽽达到熟透的效果。
当电压⼒锅在正常⼯作时,由整流电路将50Hz的交流电压变成直流电压,再经过控制电路将直流电压转换成12V和5V电压,供芯⽚及外围回路使⽤。
电压⼒锅通常接有底部温度传感器,⽤于探测热盘与内锅接触的温度(部分产品有两个温度传感器,⼀个探测热盘与内锅接触的温度,称为底部传感器;另⼀个控测上盖蒸汽温度,称为上盖传感器)。
苏泊尔普通电压力锅电路原理分析
苏泊尔普通电压力锅电路原理分析该电饭锅电路由加热盘(发热盘)、温控器、加热器、定时器、温度熔断器、指示灯等构成,如下图所示。
1.加热、保压电路旋转定时器旋钮设置需要的保压时间,使定时器的触点K接通,将VD2短接,使VD2不能发光。
同时锅内温度在未加热前较低,所以压力开关P、保温器、限温器的触点接通,于是P和限温器的触点将定时电机和指示灯VD1短接。
此时,市电电压经过热熔断器FU输人到锅内电路,不仅通过R3限流使加热指示灯VD3发光,表明压力锅进人加热状态,而且通过压力开关P、限温器、保温器的触点为加热器H供电,使它开始加热,锅内温度、压力逐渐升高。
当锅内温度达到80℃时,保温器的触点断开,通过K继续为H供电,压力进一步升高。
当压力达到70kPa时,压力开关P的触点断开。
P的触点断开后,第一路切断加热盘H和指示灯VD3的供电回路,使H停止加热,而且使VD3熄灭,表明加热结束;第二路通过H和R2使指示灯VD1发光,表明进入保压状态;第三路通过H为定时器电机M供电,使它开始运转,进人保压计时状态。
保压期间,若压力低于40kPa后,压力开关P的触点再次闭合,再次为加热盘H供电,当压力达到70kPa后,P的触点断开,H停止加热。
这样,保压期间,H间断性加热,确保锅内的压力高于40kPa。
由于保压期间,压力开关是间断性的闭合,所以指示灯VD1和VD3是交替发光的。
2.保温电路定时器定时结束后,定时器开关K的触点断开,解除对保温器和VD的短路控制。
220V市电电压通过加热盘H、R2使VD2发光,表明该压力锅进人保温状态。
保温期间,当温度低于60℃时,保温器的触点闭合,H开始加热,使温度逐渐升高,当温度达到80℃时保温器的触点再次断开,H停止加热。
这样,锅内温度在保温器的控制下保持在60-80℃3.过热保护电路过热保护电路由限温器和过热熔断器(超温熔断器)构成。
当压力开关、保温器或定时器的触点粘连,使加热器H加热时间过长,导致加热温度升高并达到限温器的设置温度后,它内部的触点断开,切断H的供电回路,H停止加热,实现过热保护。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电压力锅的电路和工作原理
电压力锅从规格上分,一般有,一改常规低、高温采用统一的模糊火力烹饪,突破行业内40kPa-70kPa的常规压力限制,超越118摄氏度沸点极限,实现0-80kPa大跨度精确压力烹饪,从而使得大火烹饪、小火慢炖均处于精确的火候烹饪之中。
双管控压盘,采取“双管控压加热”,实现380W、520W、900W等多段稳定火力加热模式。
1.提高烹调温度的措施
烹调时,上盖与锅体扣紧,并且利用上盖与内锅通过密封圈构成一个密闭容器,则容器内的压力会随着温度的升高而增大,锅内压强增大了水的沸点就相应提高了。
一般的电压力锅,在烹调时其锅内温度达120°C。
2.电路工作原理
如下图所示,是电压力锅的电路,各电路元件的名称及作用说明见下表
电压力锅的烹调工作原理:
接通电源,扭转定时开关使S接通,一般的室内温度都比保温开关的温控点(65°C)低,这时有保温开关和定时开关两路一起给发热管EH供电,加热指示灯FG亮,电热盘EH发热,当温度达到65℃则SA1断开,S 继续接通,EH继续发热,这一阶段电动机M被短路没有转动,当温度土升到120℃时,烹调开关SA2断开,这时FG2灭,FG1亮,定时电动机 M转动开始计时。
在设定的定时时间内定时开关S始终接通,而烹调保压开关SA2在反复的通一断,维持锅内温度在120℃左右,一直到定时时间结束S断开,烹调结束,电压力锅自动进人到保温状态。
SA3为145℃限温开关,以防电饭锅发生异常的超温情况,用限温开关SA3来断开电路
希贵GDS65-C型微电脑控制式电饭煲指示灯不亮也不能工作(一)
故障现象
据用户介绍,该电饭煲接通电源后,指示灯不亮,操作各功能按键均不起作用,不能工作。
故障分析
根据用户介绍的情况来看,出现这种故障的部位通常多与电饭煲的供电电路有关。
不过,当微电脑控制系统不良时,也会引起上述故障。
检修时,可先对这两部分电路进行检查。
故障检修
1.判断故障的大概部位
(1)接通电源后,测量三i端固定稳压集成电路IC1 (LM7805)输出的十5V电压基本正常,且该电压也加到了微处理器1C3 (LSC411351P)的⑨脚上。
(2)检查微处理器IC3 (LSC411351 P)的(20)脚上的复位电压在复位时为低电平,正常工作时应为高电平,也无问题。
(3)采用示波器测i量微处理器IC3 (LSC411351P)的①与②脚上无时钟振荡波形,说明问题可能就是由此而引起的。
相关电路如图所示。
(4)断电后,对时钟报荡电路中的石英晶体振荡器XT、电容器C11, C10等进行检查,结果发现IC3 (LSC411351P)的①脚有一圈裂纹,估计这就是问题的所在。
