链条选型计算
链条选型计算摘要:一、链条选型的重要性1.链条在机械传动中的作用2.链条选型的影响因素二、链条选型的计算方法1.确定链条的类型2.计算链条的尺寸3.选择链条的材料4.计算链条的强度三、链条选型计算的案例分析1.案例一:小型机械传动链条选型2.案例二:大型工业链条选型四、链条选型计算的注意事项1.确保链条的可靠性和耐用性2.考虑链条的安装和维护3.遵循国家和行业标准正文:链条选型计算在机械传动系统中具有重要意义。
链条作为一种常见的传动元件,承担着动力传输的任务,其选型的合理性直接影响到整个传动系统的工作性能。
因此,在进行链条选型计算时,需要充分考虑各种影响因素,确保选型的科学性和准确性。
一、链条选型的重要性1.链条在机械传动中的作用链条作为一种连续的传动元件,主要用于传递动力和运动。
在各种机械传动系统中,链条都有着广泛的应用。
例如,在自行车、摩托车、汽车等交通工具中,链条承担着驱动车轮转动的重要任务。
此外,链条还在工业生产中有着广泛的应用,如输送带、起重机、风力发电等。
2.链条选型的影响因素链条选型计算需要考虑多种因素,包括传动比、工作环境、载荷、速度、安装空间等。
此外,还需要根据机械传动系统的具体要求,选择合适的链条类型、尺寸和材料。
二、链条选型的计算方法1.确定链条的类型根据传动比和工作条件,选择合适的链条类型。
目前市面上有多种类型的链条,如滚子链、套筒链、齿形链等。
滚子链和套筒链是常见的链条类型,分别适用于高速和低速传动。
2.计算链条的尺寸根据传动比和载荷,选择合适的链条尺寸。
链条尺寸主要包括节距、链轮齿数和链条长度。
其中,节距是链条上相邻两个链轮齿之间的距离;链轮齿数是链轮上齿的数量;链条长度是链条在松弛状态下的长度。
3.选择链条的材料根据工作环境和载荷,选择合适的链条材料。
常见的链条材料有钢、不锈钢、工程塑料等。
钢链条具有较高的强度和耐磨性,适用于高载荷、高扭矩的传动;不锈钢链条具有良好的耐腐蚀性,适用于潮湿、多尘的工作环境;工程塑料链条具有轻便、低噪音的优点,适用于低载荷、低速传动。
链条选型大全
详细描述
在评估链条耐磨性时,需要考虑材料的硬度、抗摩擦性能以及表面处理工艺等因素。硬度较高的材料能够更好地 抵抗磨损,而抗摩擦性能和表面处理工艺则能够提高链条在使用过程中的耐磨性能。
链条稳定性的考量
总结词
稳定性是确保链条正常运行的关键因素 ,需要综合考虑多种因素进行评估。
链条的材质与特点
铁链条
01
价格相对较低,但易生锈,需定期维护。
不锈钢链条
02
耐腐蚀,不易生锈,但价格较高。
铜链条
03
美观,耐腐蚀,但价格较高,且易受外力变形。
链条的应用场景
传动
广泛应用于各种机械传动系统 中,如自行车、摩托车、汽车
等。
输送
用于输送机、提升机等输送设 备中,实现物料的传输。
起重
用于起重机、吊车等起重设备 中,实现重物的提升和移动。
。
悬挂链条
总结词
用于悬挂重物,实现重物的移动、定位和固定。
详细描述
悬挂链条具有较大的承载能力和耐久性,能够承受重物的重量和各种环境因素,广泛应 用于各种悬挂设备中,如悬挂输送机、悬挂式吊车、悬挂式升降平台等。根据用途不同,
悬挂链条可分为轻型悬挂链和重型悬挂链等类型。
提升链条
要点一
总结词
用于提升重物,实现重物的垂直提升和搬运。
机械设备中的链条选型
总结词
与机械设备的性能相匹配
详细描述
在机械设备中,链条的选型需要与设备的性能相匹配。例如,在齿轮减速机中,应选择具有较高传动 效率和较低噪音的链条;在精密仪器中,应选择精度高、稳定性好的链条。此外,还需根据机械设备 的具体应用场景选择合适的链条规格和长度,以确保设备的正常运行。

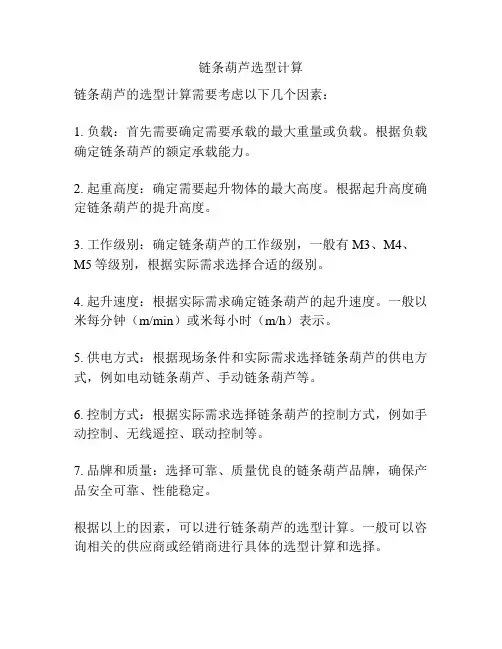

链条葫芦选型计算
链条葫芦选型计算
链条葫芦的选型计算需要考虑以下几个因素:
1. 负载:首先需要确定需要承载的最大重量或负载。
根据负载确定链条葫芦的额定承载能力。
2. 起重高度:确定需要起升物体的最大高度。
根据起升高度确定链条葫芦的提升高度。
3. 工作级别:确定链条葫芦的工作级别,一般有M3、M4、M5等级别,根据实际需求选择合适的级别。
4. 起升速度:根据实际需求确定链条葫芦的起升速度。
一般以米每分钟(m/min)或米每小时(m/h)表示。
5. 供电方式:根据现场条件和实际需求选择链条葫芦的供电方式,例如电动链条葫芦、手动链条葫芦等。
6. 控制方式:根据实际需求选择链条葫芦的控制方式,例如手动控制、无线遥控、联动控制等。
7. 品牌和质量:选择可靠、质量优良的链条葫芦品牌,确保产品安全可靠、性能稳定。
根据以上的因素,可以进行链条葫芦的选型计算。
一般可以咨询相关的供应商或经销商进行具体的选型计算和选择。
链条标准规定与设计选型
链条标准与设计选型中国链条标准GB/T 1243-1997:短节距传动用精密滚子链和链轮GB/T 3579-1983:自行车链条GB/T 4140-1993:输送用平顶链和链轮GB/T 5269-1999:传动及输送用双节距精密滚子链和链轮GB/T 5858-1997:重载传动用弯板滚子链和链轮GB/T 6076-1985:传动用短节距精密套筒链GB/T 8350-1987:输送链、附件和链轮GB/T 10855-1989:传动用齿形链及链轮GB/T 10857-1989:S型、C型钢制滚子链、附件和链轮GB/T 14212-1993:摩托车链条GB/T 15390-1994:工程用钢制焊接弯板链和链轮JB/T 17482-1998:输送用模缎易拆链JB/T 3876-1999:加重系列传动用短节距精密滚子链JB/T 5398-1991:工程用钢制套筒链、附件及链轮JB/T 6074-1995:板式链、端接头及槽轮JB/T 6367-1992:保护拖链形式尺寸JB/T 7054-1993:瓶装啤酒灌装线滚子输送链JB/T 7350-1993:小规格链条包装JB/T 7364-1994:倍速输送链JB/T 7427-1994:滚子链和套筒链链轮滚刀JB/T 8545-1997:自动扶梯梯级链、附件和链轮JB/T 8546-1997:双铰接输送链JB/T 8820-1998:摩托车传动链条磨损性能试验规范JB/T 8883-1999:农业机械用夹持输送链JB/T 8920-1999:工程塑料内链节轻型输送链JB/T 9152-1999:滑片式无级变速链JB/T 9153-1999:双链冷拔机用直板滚子链和链轮JB/T 9154-1999:埋刮板输送机用叉型链、附件和链轮SY/T 5595-1997:油田链条和链轮国际标准学会(ISO))链条标准ISO 487-1998:S型和C型钢制滚子链、附件和链轮Type S and C Steel Roller Chains,Attachments and Chain Wheels ISO 606-1994:短节距精密传动滚子链和链轮Short Pitch Transmission Precision Roller Chains and Chain Wheels ISO 1275-1995:传动和输送用双节距精密滚子链和链轮Extended Pitch Precision Roller Chains and Chain Wheels for Transmission and ConveyorsISO 1395-1977:短节距传动精密套筒链和链轮(1997年修订)Short Pitch Transmission Precision Bush Chains and Chain Wheels (and Amendment)ISO 1977-2000:输送链、附件和链轮(公制和英制)Conveyor Chains,Attachments and Chain Wheels (Metric and Inch Series)ISO 3512-1992:传动用重载弯板滚子链Heavy Duty Cranked Link Transmission ChainsISO 4347-1992:板式链、U型端接头和导轮Leaf Chains,Clevises and SheavesISO 4348-1983:输送用平顶链和链轮Flat Top Chains and Chain Wheels for ConveyorsISO 6971-2002:钢制焊接弯板曳引链、附件和链轮Welded Steel Type Cranked Link Drag Chains and Chain Wheels ISO 6972-2002:钢制焊接弯板工程链、附件和链轮Welded Steel Type Cranked Link Mill Chains and Chain WheelsISO 6973-1986:模锻易拆输送链(模锻无铆链)Drop Forged Rivetless Chains for ConveyorsISO 9633-2001:自行车链Bicycle ChainsISO 10190-1992:摩托车链条Motorcycle ChainsISO 10823-1996:链传动选择指南Guidance on the Selection of Chain DrivesISO 610-1990:链式输送机和刨煤机用高强度圆环链ISO 1082-1990:采矿、链式输送机的钩接式连接器组件ISO 13772-1997:林业机械.便携式链锯.非手动链锯制动器的性能ISO 1704-1991:造船、日字环节锚链ISO 1834-1999:提升用短链节链条ISO 1835-1980:起重用短环链.吊链ISO 3056-1986:非标定的圆钢环提升用链条和链钩ISO 3075-1980:提升用短链节链条、链式吊宗等的非标定等级S(6)ISO 3076-1984:提升用短链节链条、链式吊宗等的非标定等级T(8)ISO 3077-2001:提升用短链节链条、T级小公差吊链(T型,DAT,DT) ISO 7592-1983:标定的圆钢链节提升链条ISO 10726-1992:手提式链锯美国国国家标准学会(ANSI/ASME)链条标准ANSI B 29.100-2002:短节距传动用精密滚子链、双节距传动/输送用精密滚子链、附件和链轮注:该新标准取代了原来的ANSI B 29.1M-1993“传动用精密滚子链、附件和链轮”、ASME B 29.3M-1994“传动用双节距滚子链和链轮”和ASME B 29.4M-1994“输送用双节距滚子链、附件和链轮”。
链式输送机链条选型与校核
链式输送机链条选型与校核§2.1 链式输送机的初步设计链式输送机是利用链条牵引、承载,或由链条上安装的板条、金属网、辊道等承载物料的输送机。
根据链条上安装的承载面的不同,可分:链条式/链板式/链网式/板条式/链斗式/托盘式/台车式,此外,也常与其他输送机、升降装置等组成各种功能的生产线。
链式输送机以及相关的装置, 可实现物料的输送和计量。
结构紧凑,占用空间小,可以三维改变输送方向。
高充装度降低了输送链速,使得磨损很低, 行起来声音很小。
在输送物料时可充装气体。
运输中能保证没有粉尘泄漏到环境中。
输送机可以送热的,沸腾的,冷的或其他工况的介质。
输送机轴可以正反转, 设备可以随时改变输送方向, 这时候物料除了受重力下降不受其他作用力,低的输送速度使得总的功率消耗小。
被输送的物料从进口到出口法兰之间是处于密闭状态的。
出口不必设置除尘器。
§2.1.1 原始数据名称:链式移行机物品的自重和最大横向尺寸:450kg,4000mm温度:室温输送速度:0.315m/s工作制:24h/天,300天/年使用寿命:20年工作环境:厂房内§2.1.2 设计计算1.根据货物的尺寸确定移行机的横向尺寸:(2-1)式中—移行机宽度(mm)—物件的最大横向尺寸(mm)2.张紧行程链式移行机一般采用螺旋张紧装置。
张紧行程根据牵引链条的节距选定。
对一般的螺旋张紧装置,其行程可按表2-1选取。
(已知链条节距为160mm。
)表2-1 螺旋张紧装置行程表3.物品输送量(2-2)式中—成件物品的单重(N);——链速;—成件物品间的间距(m);见图2-1。
图2-1 成件物品间的间距成件物品按每小时件数进行计算时,其输送能力为:(2-3)件式中Z—以件数计算的输送能力(件/h)——链速m/min4.牵引力的计算输送机单位长度载荷的计算:对于正在分支:(2-4)对于空载分支:(2-5)式中—承载分支上单位长度的载荷(N/m)—空载分支上单位长度的载荷(N/m)—行走部分单位长度的重量(N/m),可按下关系式近似计算地板上单位长度物料的重量(N/m)。
链条选型标准
ISO前言ISO 国际标准化组织)是一个世界性的各国国家标准化组织(ISO成员国)的联合会制定国际标准的工作通常是由ISO各技术委员会执行本国际标准附录A是标准的组成部分,附录B和附录c仅仅作为信息提供本国际标准包括了世界上大多数国家应用的链条尺寸范围并且对现有许多国家标准中的不同尺寸、强度与其他数据进行了统一,同时取消了某些认为尚非广泛应用的一些国家标准中的次要尺寸范围本标准所定的是这种链传动的所有应用领域里采用的链条。
为此,链条节距范围从12. 7 m-到76. 2 mm,包括了两种系列,一种冠以字头A,是起源于西半球的美国为中心的标准;另一种冠以字头B,是起源于英国的在欧洲流行的标准。
两种系列相互补充,覆盖了最为广泛的应用领域。
两种系列的链条原先均采用英制单位。
附录B`所列的是原始数值标准第5部分涉及的是链轮。
本标准包括的链轮代表了统一的世界上各有关的国家标准,特别是包括了与齿形有关的完整的公差值。
标准规定的尺寸保证了所给尺.}j-的完全互换,以及提供了链条修理时单个链节的互换。
短节距传动用精密滚子链和链轮范围本标准规定了短节距传动用精密滚子链和链轮的结构型式、尺寸、公差.氏度测量、预拉载荷及最小杭拉载荷等本标准适用于机械传动和类似应用的单排和多排结构短节距精密滚子链及其配用的链轮本标准适用于自行车、摩托车和短节距传动用精密套筒链链轮,但不适用于自行车和摩托车链条它们已分别till入(iB 3579与GB/1 14212中2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用卜列标准最新版本的可能性。
GB 9785-88 链条、链轮术语GB 1800-- 79 公差与配合总论标准公差与基本偏差GB 1801-79公差与配合尺寸至500 mm孔、轴公差带与配合GB 1802-79 公差与配合尺、1一人于500至3 150 mm常用孔、轴公差带。
链条标准与设计选型
链条标准与设计选型中国链条标准GB/T 1243-1997:短节距传动用精密滚子链和链轮GB/T 3579-1983:自行车链条GB/T 4140-1993:输送用平顶链和链轮GB/T 5269-1999:传动及输送用双节距精密滚子链和链轮GB/T 5858-1997:重载传动用弯板滚子链和链轮GB/T 6076-1985:传动用短节距精密套筒链GB/T 8350-1987:输送链、附件和链轮GB/T 10855-1989:传动用齿形链及链轮GB/T 10857-1989:S型、C型钢制滚子链、附件和链轮GB/T 14212-1993:摩托车链条GB/T 15390-1994:工程用钢制焊接弯板链和链轮JB/T 17482-1998:输送用模缎易拆链JB/T 3876-1999:加重系列传动用短节距精密滚子链JB/T 5398-1991:工程用钢制套筒链、附件及链轮JB/T 6074-1995:板式链、端接头及槽轮JB/T 6367-1992:保护拖链形式尺寸JB/T 7054-1993:瓶装啤酒灌装线滚子输送链JB/T 7350-1993:小规格链条包装JB/T 7364-1994:倍速输送链JB/T 7427-1994:滚子链和套筒链链轮滚刀JB/T 8545-1997:自动扶梯梯级链、附件和链轮JB/T 8546-1997:双铰接输送链JB/T 8820-1998:摩托车传动链条磨损性能试验规范JB/T 8883-1999:农业机械用夹持输送链JB/T 8920-1999:工程塑料内链节轻型输送链JB/T 9152-1999:滑片式无级变速链JB/T 9153-1999:双链冷拔机用直板滚子链和链轮JB/T 9154-1999:埋刮板输送机用叉型链、附件和链轮SY/T 5595-1997:油田链条和链轮国际标准学会(ISO))链条标准ISO 487-1998:S型和C型钢制滚子链、附件和链轮Type S and C Steel Roller Chains, Attachments and Chain WheelsISO 606-1994:短节距精密传动滚子链和链轮Short Pitch Transmission Precision Roller Chains and Chain WheelsISO 1275-1995:传动和输送用双节距精密滚子链和链轮Extended Pitch Precision Roller Chains and Chain Wheels for Transmission and ConveyorsISO 1395-1977:短节距传动精密套筒链和链轮(1997年修订)Short Pitch Transmission Precision Bush Chains and Chain Wheels (and Amendment)ISO 1977-2000:输送链、附件和链轮 (公制和英制)Conveyor Chains, Attachments and Chain Wheels (Metric and Inch Series) ISO 3512-1992:传动用重载弯板滚子链Heavy Duty Cranked Link Transmission ChainsISO 4347-1992:板式链、U型端接头和导轮Leaf Chains, Clevises and SheavesISO 4348-1983:输送用平顶链和链轮Flat Top Chains and Chain Wheels for ConveyorsISO 6971-2002:钢制焊接弯板曳引链、附件和链轮Welded Steel Type Cranked Link Drag Chains and Chain Wheels ISO 6972-2002:钢制焊接弯板工程链、附件和链轮Welded Steel Type Cranked Link Mill Chains and Chain Wheels ISO 6973-1986:模锻易拆输送链(模锻无铆链)Drop Forged Rivetless Chains for ConveyorsISO 9633-2001:自行车链Bicycle ChainsISO 10190-1992:摩托车链条Motorcycle ChainsISO 10823-1996:链传动选择指南Guidance on the Selection of Chain DrivesISO 610-1990:链式输送机和刨煤机用高强度圆环链ISO 1082-1990:采矿、链式输送机的钩接式连接器组件ISO 13772-1997:林业机械.便携式链锯.非手动链锯制动器的性能ISO 1704-1991:造船、日字环节锚链ISO 1834-1999:提升用短链节链条ISO 1835-1980:起重用短环链.吊链ISO 3056-1986:非标定的圆钢环提升用链条和链钩ISO 3075-1980:提升用短链节链条、链式吊宗等的非标定等级S(6)ISO 3076-1984:提升用短链节链条、链式吊宗等的非标定等级T(8)ISO 3077-2001:提升用短链节链条、T级小公差吊链(T型,DAT,DT)ISO 7592-1983:标定的圆钢链节提升链条ISO 10726-1992:手提式链锯美国国国家标准学会(ANSI/ASME)链条标准ANSI B 29.100-2002:短节距传动用精密滚子链、双节距传动/输送用精密滚子链、附件和链轮注:该新标准取代了原来的ANSI B 29.1M-1993“传动用精密滚子链、附件和链轮”、ASME B 29.3M-1994“传动用双节距滚子链和链轮”和ASME B29.4M-1994“输送用双节距滚子链、附件和链轮”。
链条选型计算
链条选型计算
链条选型计算是机械设计中一个非常重要的环节,它涉及到链条的尺寸、规格、材质等方面的选择。
在进行链条选型计算时,需要考虑以下几个方面的因素:
1. 链条的承载能力:链条需要能够承受传递的载荷,因此需要计算链条的承载能力。
这需要考虑链条的材料、结构、制造工艺等因素。
2. 链条的尺寸:链条的尺寸需要根据传递的功率和转速来确定。
根据链轮的尺寸和链节距,可以计算出链条的长度和节数。
3. 链条的材质:链条的材质需要根据使用环境和工况来确定。
例如,对于高温、腐蚀等恶劣环境,需要选择耐高温、耐腐蚀的材料。
4. 链条的耐磨性:链条在使用过程中会受到磨损,因此需要选择耐磨性好的材料和结构。
5. 链条的维护:链条的维护也是需要考虑的因素之一。
对于易于维护的链条,可以减少停机时间和维护成本。
综上所述,在进行链条选型计算时,需要综合考虑多个因素,包括承载能力、尺寸、材质、耐磨性和维护等。
通过合理的计算和选择,可以确保链条的可靠性和经济性。
链条选型标准
ISO前言ISO 国际标准化组织)是一个世界性的各国国家标准化组织(ISO成员国)的联合会制定国际标准的工作通常是由ISO各技术委员会执行本国际标准附录A是标准的组成部分,附录B和附录c仅仅作为信息提供本国际标准包括了世界上大多数国家应用的链条尺寸范围并且对现有许多国家标准中的不同尺寸、强度与其他数据进行了统一,同时取消了某些认为尚非广泛应用的一些国家标准中的次要尺寸范围本标准所定的是这种链传动的所有应用领域里采用的链条。
为此,链条节距范围从12. 7 m-到76. 2 mm,包括了两种系列,一种冠以字头A,是起源于西半球的美国为中心的标准;另一种冠以字头B,是起源于英国的在欧洲流行的标准。
两种系列相互补充,覆盖了最为广泛的应用领域。
两种系列的链条原先均采用英制单位。
附录B`所列的是原始数值标准第5部分涉及的是链轮。
本标准包括的链轮代表了统一的世界上各有关的国家标准,特别是包括了与齿形有关的完整的公差值。
标准规定的尺寸保证了所给尺.}j-的完全互换,以及提供了链条修理时单个链节的互换。
短节距传动用精密滚子链和链轮范围本标准规定了短节距传动用精密滚子链和链轮的结构型式、尺寸、公差.氏度测量、预拉载荷及最小杭拉载荷等本标准适用于机械传动和类似应用的单排和多排结构短节距精密滚子链及其配用的链轮本标准适用于自行车、摩托车和短节距传动用精密套筒链链轮,但不适用于自行车和摩托车链条它们已分别till入(iB 3579与GB/1 14212中2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用卜列标准最新版本的可能性。
GB 9785-88 链条、链轮术语GB 1800-- 79 公差与配合总论标准公差与基本偏差GB 1801-79公差与配合尺寸至500 mm孔、轴公差带与配合GB 1802-79 公差与配合尺、1一人于500至3 150 mm常用孔、轴公差带。
链条标准和设计选型
链条标准与设计选型中国链条标准GB/T 1243-1997 :短节距传动用精密滚子链和链轮GB/T 3579-1983 :自行车链条GB/T 4140-1993 :输送用平顶链和链轮GB/T 5269-1999 :传动及输送用双节距精密滚子链和链轮GB/T 5858-1997 :重载传动用弯板滚子链和链轮GB/T 6076-1985 :传动用短节距精密套筒链GB/T 8350-1987 :输送链、附件和链轮GB/T 10855-1989 :传动用齿形链及链轮GB/T 10857-1989 : S型、C型钢制滚子链、附件和链轮GB/T 1 42 1 2- 1 993 :摩托车链条GB/T 15390-1994:工程用钢制焊接弯板链和链轮JB/T 17482-1998 :输送用模缎易拆链JB/T 3876-1999 :加重系列传动用短节距精密滚子链JB/T 5398-1991 :工程用钢制套筒链、附件及链轮JB/T 6074-1995 :板式链、端接头及槽轮JB/T 6367-1992 :保护拖链形式尺寸JB/T 7054-1993 :瓶装啤酒灌装线滚子输送链JB/T 7350-1993 :小规格链条包装JB/T 7364-1994 :倍速输送链JB/T 7427-1994 :滚子链和套筒链链轮滚刀JB/T 8545-1997 :自动扶梯梯级链、附件和链轮JB/T 8546-1997 :双铰接输送链JB/T 8820-1998 :摩托车传动链条磨损性能试验规JB/T 8883-1999 :农业机械用夹持输送链JB/T 8920-1999 :工程塑料链节轻型输送链JB/T 9152-1999 :滑片式无级变速链JB/T 9153-1999 :双链冷拔机用直板滚子链和链轮JB/T 9154-1999 :埋刮板输送机用叉型链、附件和链轮SY/T 5595-1997 :油田链条和链轮国际标准学会(ISO)) 链条标准ISO 487-1998 : S型和C型钢制滚子链、附件和链轮Type S and C Steel Roller Chains ,Attachments and Chain WheelsISO 606-1994:短节距精密传动滚子链和链轮Short Pitch Transmission Precision Roller Chains and Chain WheelsISO 1275-1995 :传动和输送用双节距精密滚子链和链轮Extended Pitch Precision Roller Chains and Chain Wheels for Transmission and ConveyorsISO 1395-1977:短节距传动精密套筒链和链轮 ( 1 997年修订)Short Pitch Transmission Precision Bush Chains and Chain Wheels (and Amendment)ISO 1977-2000:输送链、附件和链轮( 公制和英制)Conveyor Chains ,Attachments and Chain Wheels (Metric and Inch Series) ISO 3512-1992:传动用重载弯板滚子链Heavy Duty Cranked Link Transmission ChainsISO 4347-1992 :板式链、U型端接头和导轮Leaf Chains ,Clevises and SheavesISO 4348-1983:输送用平顶链和链轮Flat Top Chains and Chain Wheels for ConveyorsISO 6971-2002:钢制焊接弯板曳引链、附件和链轮Welded Steel Type Cranked Link Drag Chains and Chain Wheels ISO 6972-2002:钢制焊接弯板工程链、附件和链轮Welded Steel Type Cranked Link Mill Chains and Chain Wheels ISO 6973-1986:模锻易拆输送链(模锻无铆链)Drop Forged Rivetless Chains for ConveyorsISO 9633-2001 :自行车链Bicycle ChainsISO 10190-1992:摩托车链条Motorcycle ChainsISO 10823-1996:链传动选择指南Guidance on the Selection of Chain DrivesISO 610-1990:链式输送机和刨煤机用高强度圆环链ISO 1082-1990:采矿、链式输送机的钩接式连接器组件ISO 13772-1997:林业机械.便携式链锯.非手动链锯制动器的性能ISO 1704-1991 :造船、日字环节锚链ISO 1834-1999:提升用短链节链条ISO 1835-1980:起重用短环链.吊链ISO 3056-1986:非标定的圆钢环提升用链条和链钩ISO 3075-1980:提升用短链节链条、链式吊宗等的非标定等级S(6)ISO 3076-1984 :提升用短链节链条、链式吊宗等的非标定等级T(8)ISO 3077-2001 :提升用短链节链条、T级小公差吊链(T型,DAT DT)ISO 7592-1983:标定的圆钢链节提升链条ISO 10726-1992 :手提式链锯美国国国家标准学会(ANSI/ASME链条标准ANSI B 29.100-2002 :短节距传动用精密滚子链、双节距传动/输送用精密滚子链、附件和链轮注:该新标准取代了原来的ANSI B 29.1M-1993 “传动用精密滚子链、附件和链轮”、ASME B 29.3M-1994 “传动用双节距滚子链和链轮”和ASME B29.4M-1994 “输送用双节距滚子链、附件和链轮” 。
链条选型标准及应用
ISO前言ISO 国际标准化组织)是一个世界性的各国国家标准化组织(ISO成员国)的联合会制定国际标准的工作通常是由ISO各技术委员会执行本国际标准附录A是标准的组成部分,附录B和附录c仅仅作为信息提供本国际标准包括了世界上大多数国家应用的链条尺寸范围并且对现有许多国家标准中的不同尺寸、强度与其他数据进行了统一,同时取消了某些认为尚非广泛应用的一些国家标准中的次要尺寸范围本标准所定的是这种链传动的所有应用领域里采用的链条。
为此,链条节距范围从12. 7 m-到76. 2 mm,包括了两种系列,一种冠以字头A,是起源于西半球的美国为中心的标准;另一种冠以字头B,是起源于英国的在欧洲流行的标准。
两种系列相互补充,覆盖了最为广泛的应用领域。
两种系列的链条原先均采用英制单位。
附录B`所列的是原始数值标准第5部分涉及的是链轮。
本标准包括的链轮代表了统一的世界上各有关的国家标准,特别是包括了与齿形有关的完整的公差值。
标准规定的尺寸保证了所给尺.}j-的完全互换,以及提供了链条修理时单个链节的互换。
短节距传动用精密滚子链和链轮范围本标准规定了短节距传动用精密滚子链和链轮的结构型式、尺寸、公差.氏度测量、预拉载荷及最小杭拉载荷等本标准适用于机械传动和类似应用的单排和多排结构短节距精密滚子链及其配用的链轮本标准适用于自行车、摩托车和短节距传动用精密套筒链链轮,但不适用于自行车和摩托车链条它们已分别till入(iB 3579与GB/1 14212中2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用卜列标准最新版本的可能性。
GB 9785-88 链条、链轮术语GB 1800-- 79 公差与配合总论标准公差与基本偏差GB 1801-79公差与配合尺寸至500 mm孔、轴公差带与配合GB 1802-79 公差与配合尺、1一人于500至3 150 mm常用孔、轴公差带。
链条选型大全999
——惯性冲击
∴ 链传动的运动不均匀性和动载荷是链传动的固有特性。
h
25
第四章
**链的节距越大,多边形效应越严重 **链轮转速越高,多边形效应越严重
降低动载荷的措施: (1)n1<nlim;
(2)链传动尽量放在低速级;
(3)选用小p,多 z 的链传动。
思考:链传动为什么布置在低速级?带传 动应布置在多级传动的高速级还是低速 级?为什么?
挖掘机(恶劣工作条件)
其它低速重载场合
h
6
第四章
h
7
(4)链的种类
第四章
传动链—— 一般机械传动,v≤20m/s 起重链—— 提升重物,v≤0.25m/s 曳引链—— 移动重物,v=2~4m/s
传动链
起重链
曳引h链
8
第四章
二、传动链和链轮
(1)传动链 按结构不同,分为: 滚子链(套筒滚子链)
、套筒链 、齿形链
1 —— 链节距对应的中心角,
1 180 2 z1
两个特殊位置:
1 时: 2
vm
inR11
c
180 os
z1
vm
a
xR11s
in180 z1
0 时: vmaxR1 1v1
vm in 0
h
21
第四章
如图: v、v 均作周期性变化
每转一个链节为周期
v—— “忽快忽慢” v —— “忽上忽下”
F Q F 1 F 2 F e 2 F f 1 .2 k A F e (∵ Ff 较小)
(Fc对FQ无影响)
工作情况系数(P85)
注意: 1)链传动紧边布置与带传动相反。
2)张紧力:带传动张紧力决定传动工作能力; 动张紧力不决定工作能力,
提升机链条选型标准
提升机链条选型标准
提升机链条的选型标准主要基于以下几个方面:
负载能力:
根据提升物料的质量、体积以及提升高度,计算出所需的破断拉力或工作载荷。
不同型号的链条有其特定的设计承载能力,确保选择的链条能够安全承受运行过程中的最大静载和动载。
链节尺寸与规格:
圆环链提升机链条根据直径和节距有不同的规格,如14×50mm、18×64mm等。
选用时需考虑提升机内部空间、提升容器大小以及对传动效率的要求。
材质要求:
链条通常采用高强度钢制造,例如40CR合金钢以保证足够的抗拉强度和耐磨性。
对于特殊环境或条件下的提升机,可能需要耐高温、耐腐蚀或耐磨损性能更强的特种材料。
应用环境:
如果在井下、潮湿、腐蚀环境中使用,应选择具有相应防护性能的链条;若用于露天或高寒地区,链条还需要具备良好的低温韧性。
提升速度与冲击负荷:
提升机运行速度及可能出现的冲击负荷会影响链条的选择,高速或大冲击工况下,链条的设计必须能承受相应的动态应力。
符合行业标准:
链条应当符合相关国家和行业的标准,比如中国的JB3926-85(现已更新为新的国家标准)或其他国际标准,以确保设计、生产、检验的规范性。
维护与寿命:
选择易于维护且使用寿命长的链条类型,减少更换频率和维护成本。
在实际操作中,工程师需要根据具体的提升设备参数、物料特性、作业环境以及安全性要求进行综合分析,才能准确选择适合的提升机链条。
链条选型标准
ISO前言ISO 国际标准化组织)是一个世界性的各国国家标准化组织(ISO成员国)的联合会制定国际标准的工作通常是由ISO各技术委员会执行本国际标准附录A是标准的组成部分,附录B和附录c仅仅作为信息提供本国际标准包括了世界上大多数国家应用的链条尺寸范围并且对现有许多国家标准中的不同尺寸、强度与其他数据进行了统一,同时取消了某些认为尚非广泛应用的一些国家标准中的次要尺寸范围本标准所定的是这种链传动的所有应用领域里采用的链条。
为此,链条节距范围从12. 7 m-到76. 2 mm,包括了两种系列,一种冠以字头A,是起源于西半球的美国为中心的标准;另一种冠以字头B,是起源于英国的在欧洲流行的标准。
两种系列相互补充,覆盖了最为广泛的应用领域。
两种系列的链条原先均采用英制单位。
附录B`所列的是原始数值标准第5部分涉及的是链轮。
本标准包括的链轮代表了统一的世界上各有关的国家标准,特别是包括了与齿形有关的完整的公差值。
标准规定的尺寸保证了所给尺.}j-的完全互换,以及提供了链条修理时单个链节的互换。
短节距传动用精密滚子链和链轮范围本标准规定了短节距传动用精密滚子链和链轮的结构型式、尺寸、公差.氏度测量、预拉载荷及最小杭拉载荷等本标准适用于机械传动和类似应用的单排和多排结构短节距精密滚子链及其配用的链轮本标准适用于自行车、摩托车和短节距传动用精密套筒链链轮,但不适用于自行车和摩托车链条它们已分别till入(iB 3579与GB/1 14212中2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用卜列标准最新版本的可能性。
GB 9785-88 链条、链轮术语GB 1800-- 79 公差与配合总论标准公差与基本偏差GB 1801-79公差与配合尺寸至500 mm孔、轴公差带与配合GB 1802-79 公差与配合尺、1一人于500至3 150 mm常用孔、轴公差带。
链条传动机构的设计
链条传动机构的设计首先是选型。
链条传动机构的选型需要考虑多个因素,包括传动功率、传动速度、传动比、传动精度、工作环境等。
根据这些要求,选择适合的链条型号和规格。
常用的链条型号有A型、B型、C型等,而链条的规格则包括链片厚度、链节宽度、链孔直径等。
选型时要注意传动功率需不超过链条的额定功率,传动速度需不超过链条的额定转速,同时要根据传动比和传动精度的要求选择合适的链条。
其次是布局。
链条传动机构的布局应尽量简洁紧凑,以提高传动效率和传动稳定性。
布局时要注意链条的受力方向,使得链条在传动过程中处于合适的张力状态,避免过紧或过松导致的链条跳跃或噪音。
同时,还要考虑链条的维护便捷性和尺寸限制等因素。
传动比计算是链条传动机构设计的重要一环。
传动比是指输入轴和输出轴之间的转速比,它可以通过链条轮的齿数比来计算。
齿数比等于输出轮的齿数除以输入轮的齿数。
在计算传动比时,还需要考虑链条的拉紧装置,以确保链条的正确工作状态。
传动比的选择要符合实际应用需求,并考虑链条的减速比、速度比与传动效率之间的关系。
接下来是结构设计。
链条传动机构的结构设计包括链轮和链条的设计。
链轮的设计要考虑链轮的齿数、模数、齿宽等参数,以及齿轮的齿面硬度和精度等要求。
链条的设计要考虑链条的强度、刚度和故障安全性等因素,尽量减小链条的挠度和噪音。
同时,还要考虑链条的润滑方式和润滑剂的选择,以提高链条的使用寿命和传动效率。
最后是优化。
通过对链条传动机构的设计进行优化,可以进一步提高其传动效率和可靠性。
优化的方法包括减小链条的质量和摩擦损失、增加润滑剂的起润效果、改进链轮的表面处理和形状精度等。
优化设计还可以采用辅助装置,如张紧器、伺服系统等,以提高链条的工作精度和静音性能。
综上所述,链条传动机构的设计需要考虑选型、布局、传动比计算、结构设计和优化等多个方面。
通过科学合理的设计,可实现链条传动机构的高效、稳定和可靠工作。
设计人员应结合实际应用需求,充分考虑系统的性能和要求,以达到最佳的设计效果。
链条选型的计算公式是什么
链条选型的计算公式是什么链条选型是指根据机械传动系统的工作条件和要求,选择适合的链条规格和型号。
在工程设计中,链条是一种常用的传动元件,广泛应用于各种机械设备和工业生产中。
正确的链条选型对于保证传动系统的正常运转和延长设备的使用寿命具有重要意义。
而链条选型的计算公式则是确定链条规格和型号的关键。
链条选型的计算公式主要包括链条张紧力的计算、链条传动功率的计算和链条疲劳寿命的计算。
下面将分别介绍这三个方面的计算公式。
首先是链条张紧力的计算。
链条张紧力是指链条在传动过程中受到的张紧力,它直接影响着链条的使用寿命和传动效率。
链条张紧力的计算公式为:Ft = (P 1000) / (V η)。
其中,Ft为链条张紧力(N),P为传动功率(kW),V为链条线速度(m/s),η为传动效率。
其次是链条传动功率的计算。
链条传动功率是指链条在传动过程中传递的功率,它是选择链条规格和型号的重要参考依据。
链条传动功率的计算公式为:P = (Ft V) / 1000。
其中,P为传动功率(kW),Ft为链条张紧力(N),V为链条线速度(m/s)。
最后是链条疲劳寿命的计算。
链条在长期工作过程中会受到疲劳载荷的影响,因此链条的疲劳寿命是链条选型的重要考虑因素。
链条疲劳寿命的计算公式为:L10 = (C (P / V)^n) / (60 f1 f2 f3 f4)。
其中,L10为链条的标称疲劳寿命(h),C为链条的基本动载荷(N),P为传动功率(kW),V为链条线速度(m/s),n为链条的动载荷指数,f1、f2、f3、f4为修正系数。
通过以上三个方面的计算公式,可以对链条的选型进行科学的计算和分析,从而选择出合适的链条规格和型号,保证传动系统的正常运转和延长设备的使用寿命。
除了上述的计算公式外,还需要考虑链条的材料、强度、韧性、耐磨性等因素,综合考虑才能做出最合适的链条选型决策。
在实际工程设计中,还需要结合具体的传动系统工作条件和要求,进行综合分析和评估,才能做出准确的链条选型决策。
链条选型实例
链条选型实例链条选型实例1.确认输送条件输送装置种类:轻微冲击,载荷恒定输送机输送⽅向:垂直输送装置速度:0.31m/s运⾏距离:5100mm有⽆润滑:定期⼈⼯润滑输送环境:⼯⼚2.所⽤字母表⽰含义V:输送速度(m/s)H:链轮中⼼距M:运⾏部分重量W:输送整体重量f1:运⾏摩擦系数:传动机械效率P:电动机额定功率:单排链额定功率:额定功率S:安全系数K:输送装置运⾏阻⼒系数3.链轮链条选型电动机额定功率=1.5KW,减速机传动⽐25,50Hz频率下⼯作额定转速1430r/min,输出转矩T=22.6kgm。
额定输出转速为:⼩链轮齿数z=17,则⼤链轮齿数为17,链轮中⼼距a=5582mm,;由图1-2主动链轮齿数系数为由图1-1查得⼯况系数,单排链,两组链条传动,单边链条计算功率为——⼯况系数,见表1-1——主动链轮齿数系数,见图1-1——多排链系数P——传动的功率,KW图1-1图1-2主动链轮转速计算使⽤变频器调整电机频率为90Hz,此时输出转速为:则图1-3由图1-3 得,当,可选08A,节距为12.7.4.校核链条最⼤张⼒由由图1-4可知,输送装置为低速传动,故链条主要承受静载荷货叉⾃重30Kg,承重50Kg,横移组⾃重200Kg,运⾏阻⼒为:F=mg=280=5488N单边链条受⼒为:F=5488/2=2.74KN式中:m=30+50+200kg=280kg由图1-4可知08A单链抗拉强度故满⾜使⽤要求图1-4如有侵权请联系告知删除,感谢你们的配合!。
链条选型大全999
选择方法:P0
K AP kzkp
,由P0、n1查图3-31定型号— p。
5、中心距和链长
v一定:a↓— Lp↓— 屈伸次数↑— 磨损↑ a↓
d一定:a↓—α1↓— 同时啮合齿数↓— 磨损↑
a↑↑— 松边上下颤动,传动不平稳.
∴ a =〔30~50p amax = 80p
机械设计 第第四七章章 链传动
机械设计 第第四七章章 链传动
29
五、滚子链传动的设计计算 〔一失效形式
1、链条元件的疲劳破坏 〔∵ 交变应力下工作
2、铰链铰链磨损→p↑— 脱链 3、胶合:销轴与套筒〔高速或润滑不良 4、冲击破坏:起动、制动、反转 5、静力拉断:v0.6m/s下,过载拉断 6、链轮轮齿磨损
机械设计 第第四七章章 链传动
运动不均匀性↑
不平稳、有规律振动。
机械设计 第第四七章章 链传动
23
从动轮:vR2
2cos
2
2
2
2
(2 2
180 ) z2
2
R2
v
cos
∵ v、γ变化 ∴ω2变化
由 v R 22co R s11cos
i瞬时 12
R2cos R1cos
后果:1、i瞬时变化; 2、链速不均匀.
使i瞬时=const的条件:
机械设计 第第四七章章 链传动
7
机械设计 第第四七章章 链传动
8
〔4链的种类
传动链—— 一般机械传动,v≤20m/s
起重链—— 提升重物,v≤0.25m/s
曳引链—— 移动重物,v=2~4m/s
传动链
起重链
曳引链
机械设计 第第四七章章 链传动
9
二、传动链和链轮
