华为光传输设备安装调试标准化作业指导书
华为光传输设备检修标准化作业指导书
华为光传输设备检修标准化作业指导书目次1 范围22 规范性引用文件23 术语和定义24 检修前准备24.1 准备工作安排24.2 劳动组织及人员要求24.2.1 劳动组织24.2.2 人员要求34.3 备品备件与材料34.4 工器具与仪器仪表94.5 技术资料114.6 安全设施布置图114.7 检修前设备设施状态114.8 风险分析与预防控制措施125 流程图125.1 检修组织流程图125.2 检修作业流程图126 检修程序与作业规范127 报告与记录248 绩效指标24前言本标准化作业指导书是为规范华为光传输设备检修标准化作业而制定的。
制定本标准化作业指导书的目的是指导华为光传输设备检修现场作业的全过程控制,体现对设备及人员行为的全过程管理,保证现场作业过程的安全和质量,优化作业方案,提高效率,降低成本。
华为光传输设备检修标准化作业指导书1 范围本标准化作业指导书规定了华为光传输设备检修标准化作业的检修前准备、检修作业流程图、检修程序与作业规范、风险分析与预防控制措施、报告与记录、绩效指标等内容。
本标准化作业指导书适用于华为光传输设备检修标准化作业。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本〔包括所有的修改单适用于本文件。
DL/T 547-2012 电力系统光纤通信运行管理规程Q/GDW 721-2012 电力通信现场标准化作业规范3 术语和定义下列术语和定义适用于本标准化作业指导书。
3.1通信检修作业通信检修作业是指对通信线路、通信设备、通信电源、网络管理系统等进行检查、检修及数据配置,需要进行设备硬件操作和数据配置操作,通常会改变设备、网络运行状态。
4 检修前准备4.1 准备工作安排根据工作安排合理开展准备工作,见表1。
表1 准备工作安排4.2 劳动组织及人员要求劳动组织明确了工作所需人员类别、人员职责和作业人员数量,见表2。
华为光传输设备安装调试标准化作业指导书课件
华为光传输设备安装调试标准化作业指导书作业班人员：共人工作负责人：作业时间：年月日时分至年月日时分作业地点：作业单位：1 适用范围本作业指导书适用于江西电网采用华为光传输设备的安装与调试作业。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 544-94《电力系统通信管理规程》国家电网安监[2005]83号《电力安全工作规程》Q/CD-YX-200《江西省电力系统通信运行管理规程》DL 548-94《电力系统通信站防雷运行管理规程》DL/T 547-94《电力系统光纤通信运行管理规程》国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》3 作业前准备3.1 工作任务及人员分工序号内容责任人1 熟悉施工设计图纸2 材料、工器具准备。
3 机架固定、组装。
4 电源接线、设备开通测试。
5 作业结束验收。
3.2 人员要求标准✓序号内容备注1 精神状态良好。
2 具备必要的电气知识，能正确使用工具，了解设备有关技术标准和要求，能正确分析测试结果。
3 工作中互相关心安全生产，杜绝违章行为，知道工作地点、工作任务，熟悉现场安全作业要求，并经现场安全交底。
4 工作班成员要服从工作负责人和专责监护人的安排。
3.3 准备工作安排✓序号工作项目工作内容或要求备注1 勘察现场。
调查作业环境及设备、电路运行情况。
2 开箱验货。
搜集开箱资料、检查设备是否完好。
3 施工方案安排。
熟悉施工图纸、资料，确定施工方案及作业程序。
4 准备工作所需主要工器具。
准备本次施工所必须的工器具。
详见附件3.45 准备工作所需主要材料。
材料充足、合格，符合现场实际需要。
详见附件3.56 根据现场工作时间和工作内容落实工作。
工作票应填写正确，并按《电力安全工作规程》执行3.4工器具清单✓序号名称规格单位数量备注1 光功率计2 2M误码仪3 万用表4 冲击电钻5 切割机6 个人工器具7 压线钳8 电吹风9 开丝扳手10 活扳手11 套筒12 钢丝钳13 尖嘴钳14 螺丝刀15 锤子16 板锉17 电烙铁18 绝缘手套19 工具箱3.5施工材料清单序号名称规格单位数量备注1 尾纤2 电缆3 同轴电缆4 电源线5 绑扎带6 胶布7 标签纸8 焊锡丝9 直流空气开关10 单股铜芯线11 黄绿铜芯线12 棉纱13 砂轮片14 棉纱手套15 热缩管16 防火水泥17 钻头18 压线鼻19 记号笔20 小毛刷21 封堵材料3.6危险点分析与安全控制措施√序号危险点预控措施1 现场安全措施不完备做好安全措施；明确作业地点与带电部位。
安装调试作业指导手册
安装调试作业指导手册为了规范生产调试工作，提高产品服务质量和安装调试质量，特制定此安装调试作业指导书：一、总则1、行为规范1.1 、项目经理、项目主管及安装调试人员每周定期向主管的部门经理汇报，汇报形式可通过电话、传真或电邮等方式，内容包括工程进度、工作计划及存在的问题等。
遇紧急情况应及时反馈。
1.2 、外出服务的人员应着装整齐，言谈举止有理有节，时刻维护企业形象，并严格按照业主和安装公司的安全规程进行施工调试；1.3 、安装与调试的员工所面对的是用户和安装公司，因此在工作中应以用户为中心，努力配合安装公司，努力提高设备安装调试质量。
1.4 、安调人员不得向其他人员透露有关本所的商业机密和技术核心内容。
1.5 、安调人员在外工作过程中必须遵守国家法律法规和服务对象的企业规章制度和安全规定。
2、安装调试任务的接受：2.1 、安装调试任务由工程部分管经理或项目经理统一安排指定合适人选，执行人接受安装调试任务后应于第一时间了解任务的具体情况，包括系统配置、产品质量跟踪卡，行车路线及联系人，现场工程进度及施工方案。
2.2 、应尽快与用户项目负责人取得联系，准确了解现场施工进度。
确认现场是否具备安装调试条件。
2.3 、工程部人员出差前需要填写出差登记表3、现场服务的准备工作：3.1 、工具：根据所接受的任务携带相关工具、名片，应俱全携带，公用工具到文员处登记领用。
领用办法见工程部关于备件和公用工具的领用通知3.2 、配件：本所所涉及产品的接插件、专用螺丝螺栓、常用芯片、板卡、易损件等应俱全配备。
领用办法见工程部关于备件和公用工具的领用通知。
3.3 、资料：安装调试报告、回访表、质量跟踪卡、施工图纸、便签等。
3.4 、返修件：在文员处查询是否有相关的设备在公司维修，如果有就要随身携带或者同步发回使用厂家。
4、现场服务：4.1 、安全：本公司安装调试人员在施工现场应时刻牢记施工安全，另一方面方面要保全自身及财产安全，应注意保护系统设备的安全。
SDH、WDM光传输设备安装工程作业指导书(带表格)
SDH、WDM光传输设备安装工程作业指导书(带表格)SDH、WDM 光传输设备安装工程监理人员作业指导书北京诚公通信工程建设监理有限公司20XX年2月18日SDH、WDM 光传输设备安装工程监理人员作业指导书目录总则 ................................................ .. (1)一、光传输设备安装工程施工阶段监理概述....................................... 1 通信工程监理阶段划分 ................................................ ............. 1 1、工程建设决策阶段监理................................................. .................. 1 2、工程建设设计阶段监理................................................................... 1 3、工程建设施工阶段监理................................................. .................. 1 光传输设备安装工程监理依据 ................................................ .. 1 1、合同文件 ................................................ ......................................... 1 2、设计文件 ................................................ ......................................... 2 3、验收标准 ................................................ ......................................... 2 工程监理组织机构 ................................................ ....................... 2 (四)监理职责 ................................................ ....................................... 3 1、总监理工程师职责 ................................................ .......................... 3 3、专业监理工程师职责 ...................................................................... 4 4、监理员职责 ................................................ ..................................... 5 通信工程监理主要制度 ................................................ ............... 5 二光传输设备安装工程质量控制 ................................................ .. (11)事前控制 ................................................ ................................. 11 事中控制： .............................................. ................................ 13 1、设备安装质量控制 ................................................ ...................... 13 2 工程测试质量控制 ................................................ ........................ 17 3、本机性能测试 ................................................ .............................. 18 4、系统性能测试 ................................................ .............................. 30 事后控制 ................................................ ................................. 38 三工程常用表格................................................. ............................... 38 竣工技术文件 ................................................ .......................... 38 测试检查表格 ................................................ .......................... 39 监理表格 ................................................ (39)总则为有效地对工程质量、进度、投资进行控制，规范施工阶段监理工作的内容、规则和方法，提高通信工程建设监理工作水平，特制定本指导书。
华为光传输设备安装调试标准化作业指导书
华为企业社会责任报告
华为光传输设备安装调试标准化作业指导书
作业班人员：共人工作负责人：
作业时间：年月日时分至年月日时分作业地点：
作业单位：
1 适用范围
本作业指导书适用于江西电网采用华为光传输设备的安装与调试作业。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 544-94《电力系统通信管理规程》
国家电网安监[2005]83号《电力安全工作规程》
Q/CD-YX-200《江西省电力系统通信运行管理规程》
DL 548-94《电力系统通信站防雷运行管理规程》
DL/T 547-94《电力系统光纤通信运行管理规程》
国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》
3 作业前准备
3.1 工作任务及人员分工
3.2 人员要求标准
3.3 准备工作安排
3.4工器具清单
3.5施工材料清单
3.6危险点分析与安全控制措施
4 作业程序及作业标准4.1 开工
4.2作业内容和作业标准
5 结束阶段
5.1 竣工结束程序
5.2 召开班后会
总结本次作业安全、质量情况及经验教训，记入“班组工作日志”中。
6 完工总结
7作业指导书执行情况评估
页脚内容12。

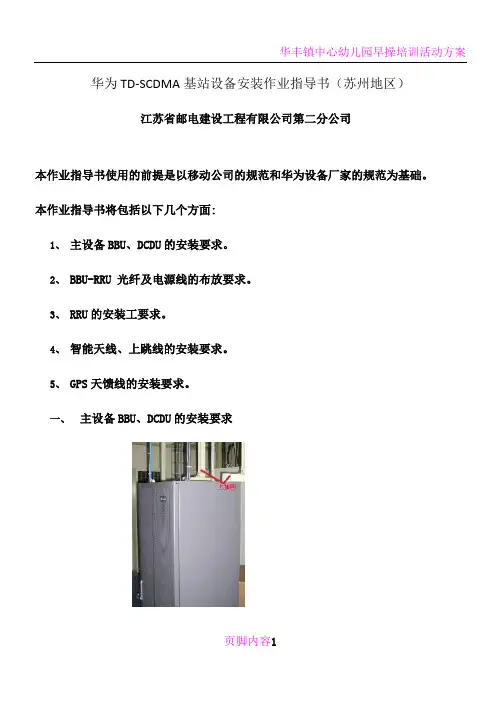

华为TD-SCDMA基站设备安装作业指导书
华为TD-SCDMA基站设备安装作业指导书（苏州地区）江苏省邮电建设工程有限公司第二分公司本作业指导书使用的前提是以移动公司的规范和华为设备厂家的规范为基础。
本作业指导书将包括以下几个方面:1、主设备BBU、DCDU的安装要求。
2、BBU-RRU 光纤及电源线的布放要求。
3、RRU的安装工要求。
4、智能天线、上跳线的安装要求。
5、GPS天馈线的安装要求。
一、主设备BBU、DCDU的安装要求图11.1主机柜安装流程:1、根据设计图纸，确定机架安装位置，选择合适的钻头钻孔（需用吸尘器吸尘），安装膨胀螺丝，垫上绝缘垫片，固定机架，同时做好上加固。
2、有静电地板而无槽钢的机房安装机架需用专用底座固定。
3、设备安装的具体要求：图2图31.2 安装BBU、DCDU单元1、双手托住DCDU，距离上面风扇1U空间（见图2），使挂耳孔位对准机柜安装孔位，将DCDU沿滑道缓缓放入机柜内，用十字螺丝刀拧紧4个面板螺钉，将DCDU固定在机柜内（见图2）。
2、拆卸BBU两侧挂耳及分线齿，挂耳正装后重新固定到BBU两侧（见图4）；图43、双手托住BBU，使挂耳孔位对准机柜安装孔位，将BBU沿滑道缓缓放入机柜内，用十字螺丝刀拧紧4个面板螺钉，将BBU固定在机柜内（见图2）；1.3 线缆布放的总体要求：1.4主机柜的出线及建议走线路由:（见图5）1、机架的接地线，采用16mm²黄绿线。
2、DCDU使用6 mm²黄绿线与主机架进行接地复接。
3、DCDU的一路输入直流-48V 25 mm²蓝黑电源线(蓝线- -48V,黑线- 0V)。
4、风扇电源线连接。
5、传输线。
6、GPS下跳线。
7、防雷告警线。
8、标签。
9、螺栓紧固必须正确使用平垫、弹垫，螺丝必须上紧。
图51.4.1 安装机架保护地（连接机架电源线前，必须先做好接地保护；设备加电前，所有开关置于关闭OFF状态）A、保护地线按照正确的走线路由，布放到室内接地排并完成安装。
传输作业指导书
光传输设备集中检修作业指导书（传输室）一、光传输设备安全技术操作规程1.检修人员使用前必须熟悉设备性能和状态，了解设备结构后方可进行作业。
2.要严格按照设备说明书操作方法进行操作。
3.严格执行“三不动”、“三不离”的规定。
4.对电路板进行操作时，必须戴防静电手腕。
5.不得随意更改电路板功能开关状态。
6.主备板（冗余设备）倒换前、增加或修改业务后，均需对数据做备份。
7.通过网管查询网管状态、电路板状态检查时，要防止误操作导致设备状态改变。
8.检查设备电源线、地线连接是否安全可靠。
二、工作（作业）内容及标准序号作业项目作业内容工作（作业）标准1 清扫设备清扫（根据需要可整机除尘）设备内外干净。
2 整机检修 1.指示灯检查架顶告警灯、各板指示灯显示正常。
2.外观及配线检查 1.设备标签、铭牌齐全准确。
2.配线走线规范、连接可靠、标识准确。
3.风扇转动灵活。
3 网管终端检修1.网管终端硬件检修1.终端硬件及外设运行正常。
2.网管终端软件检修1.操作系统、网管软件运行正常。
2.各网元监控正常。
3.对数据进行备份，制作备份光盘。
4 功能测试试验1.指标测试（只测试备用通道）1. 24小时VC12通道误码≤ 0。
2. 24小时VC4 通道误码≤0。
2.保护倒换主备板、主备（迂回）通道保护切换正常。
3.时钟状态查看各网元时钟同步状态良好，时间准确。
5 台账核对电路、通道台账核对台账准确、清晰。
6 结束作业 1.填写检修记录记录填写真实、完整、准确、清楚。
2.清理作业现场作业现场整洁。
光传输设备日常检修作业指导书（传输室）一、光传输设备安全技术操作规程1.检修人员使用前必须熟悉设备性能和状态，了解设备结构后方可进行作业。
2.按规定着用劳动防护用品。
3.严格执行“三不动”、“三不离”的规定。
4.对电路板进行操作时，必须戴防静电手腕。
5.不得随意更改电路板功能开关状态。
6.增加或修改业务后，需对数据做备份。
7.通过网管查询网管状态、电路板状态检查时，要防止误操作导致设备状态改变。
华为SDH光传输设备操作规程
华为SDH光传输设备操作规程华为SDH光传输设备操作规程1范围本规程适用于华为SDH系列（Optix OSN7500、Optix OSN3500、Optix OSN1500、Optix Metro5000、Optix Metro1000）光通信设备的运行操作和维护检修。
2规范性引用文件YD/T 877 《同步数字体系（SDH）复用设备和系统的电接口技术要求》YD/T 1238 《基于SDH的多业务传送节点技术要求》YD/T 1620.1-5 《基于同步数字体系(SDH)的多业务传送节点(MSTP)网络管理技术要求(第1部分至第5部分)》YD/T 5095 《SDH长途光缆传输系统工程设计规范》3术语和定义3.1 SDH（Synchronous Digital Hierarchy，同步数字体系）根据ITU-T的建议定义，是不同速率的数字信号的传输提供相应等级的信息结构，包括复用方法和映射方法，以及相关的同步方法组成的一个技术体制。
3.2 常见故障及告警光传输设备故障主要分外部原因、人为原因和设备本身故障三种情况。
外部原因包括电源故障（如设备掉电、供电电压过低等）、光纤电缆故障（如光纤性能劣化、损耗过高，光纤折断、中继电缆脱落、损断或接触不良等）。
人为原因包括误操作设置了光路或支路通道的环回、误操作更改、删除了配置数据等。
设备本身故障主要表现为单板失效或性能劣化。
光传输设备处理故障常用的方法有告警分析法、逐段环回法和替换法。
在现场处理故障时以逐段环回法和替换法为主。
硬件环回是环回的一种方式，采用手工方法用尾纤对物理端口（光接口、电接口）的环回操作。
做硬件环回时需确保光模块的接收光功率小于过载光功率。
为防止由于光功率过高损坏接收光模块，在做硬件环回时，应加衰减器来降低输入光功率，衰减大小根据现场情况由网管确定。
硬件环回分本板自环和交叉自环。
本板自环是指用一根尾纤、电缆将同一块接口板上的收、发两个接口连接起来。
项目一：光传输网络设备安装与调试
12.安装 公务电
话
13.安装 子架和
单板
2.安装盘 纤盒
5.安装机 柜指示
灯电缆
8.安装以 太网电
缆
3.检查单 板跳线
设置
4.安装电 源线和
PGND接 地线
9.安装外 时钟电
缆
11.安装 和布放 尾纤
10.安装 网管电
缆
14.硬件 安装检
查
15.上电 检查
项目一：光传输网络设备安装与调试
任务一 光传输网络设备安装
项目一：光传输网络设备安装与调试
任务一 光传输网络设备安装
知识准备
任务实施
任务二 光传输网络设备调测
知识准备
任务实施
知识准备-OptiX 155/622H设备介绍
OptiX 155/622H采用盒式集成设计，可以单独使用，也可以 集成在220V机箱中使用。机盒外形尺寸为：436mm（长） ×293mm（宽）×86mm（高），外观如图 OptiX 155/622H设备还可以内置在220V机箱中，外观如1-1-3 所示。OptiX 155/622H集成在内置220V机箱后，采用电源模 块代替了电源板POI/POU，其他结构不变。
5
知识准备-各类线缆介绍
E1电缆外形图 4对120Ω/100Ω双绞线电缆
电源线
4芯75Ω同轴电缆 8对120Ω/100Ω双绞线电缆
网管电缆
8芯75Ω同轴电缆 以太网电缆
时钟电缆
项目一：光传输网络设备安装与调试
任务一 光传输网络设备安装
知识准备
任务实施
任务二 光传输网络设备调测
知识准备
任务实施
任务实施-OptiX 155/622H设备的安装
光纤设备安装标准化作业指导书
一、工作前准备
1、本次作业流程图：（所有工作人员必须熟悉）
2、作业安排
3、作业人员安排
4、工器具、仪器、仪表的准备（根据工作情况而定）
5、工作负责人交待工作票内容、安全措施、危险点分析及控制措施、注意事项：
二、作业开始：
1、核对安全措施：
2、作业步骤：
3、恢复安全措施：（对照安全措施票恢复）
负责人：
4、打扫作业现场清洁卫生：
5、工作负责人检查作业完成情况：
6、结束工作票：
7、编写报告：
8、工作结束。
通信作业标准化工序卡
变电站作业工作负责人：
作业日期：年月日
至年月日
报告批准：
批准日期：年月日
报告审核：
审核日期：年月日
报告编制：
编制日期：年月日。
传输设备安装作业指导书
传输设备硬件安装规范南京贝龙通信科技有限公司质量安全部2018年目录一、机房结构 ----------------------------------------- 3二、施工前准备 --------------------------------------- 9三、ODF/DDF等机架安装要求 --------------------------- 18四、光纤、光电缆布线敷设要求 ------------------------- 29五、基站电源 ----------------------------------------- 39六、基站设备安装 ------------------------------------- 52七、基站铁塔RRU、GPS系统的安装 ---------------------- 64机房结构施工前准备一、机房环境检查1、在设备安装工程开始前，施工单位应根据设计要求对机房的环境条件进行全面检查，检查内容如下:1）机房应远离易燃、易爆、强电磁干扰（大型雷达站、发射电台、变电站）等场所。
2）机房不应与水泵房及水池相毗邻，机房的正上方不应有卫生间、厨房等易积水建筑。
3）机房的土建工程应已竣工，机房的净高、承重、门窗、墙面、地面、顶棚面、孔洞、照明、电源插座设置等应符合工艺设计要求，门锁和钥匙配套齐全。
4）房屋预埋线槽、暗管、孔洞和竖井的位置数量、尺寸均应符合设计要求。
5）机房和设备间的环境温度和相对湿度应符合设计要求。
6）机房可提供符合设备工作所需要的直流电源或交流电源；其直流电源电压、波动范围及交流电源电压、频率、波形畸变率均应符合设计要求或设备订货合同要求。
7）机房内和设备相关联的金属结构件建议作保护接地。
8）ODF宜接保护地，光缆内用于增加强度的金属线宜接保护地。
2、新建机房不得安装吊顶和活动地板。
3、机房应提供可靠的接地装置，接地电阻值应符合设计要求。
4、有可靠的安防措施,具备门禁告警等系统。
传输设备作业指导书
2.6 传输设备安装案例
2.6.1. 设备安装工艺检查
（主要针对设备安装类型以及安装工艺是否符合要求） 2.6.2. DDF、ODF 内部工艺检查
（主要针对 DDF 内部布线及标签及 2M 头的制作工艺）
（主要针对 ODF 跳线情况、工艺及标签信息） 2.6.3. 设备电源工艺检查
4) 机架安装应端正牢固，垂直偏差不应大于机架高度的 1‰。即对于 2.2 米高机架垂直偏差不应大于 2.2mm；对于 2.6 米高机架，垂直偏差不应 大于 2.6mm。
5) 列内机架应用相互靠拢，机架间隙不得大于 3mm，列内机架面平齐，无 明显参差不齐。
2.3 电源线、地线布线要求
1) 电源线、地线应采用整段线材，不得在中间接驳。 2) 电源线布放、连接必须按照设计要求施工，电源线必须施工厂家配套电
3) 电缆走线实际施工与设计应相符，电缆、接头应无破损、断裂。电缆布 放应便于维护和扩容，并留适当的余量。
4) 电缆在 DDF 上整齐绑扎、不交叉、接头处适当留余量。要求在线槽内要 预留 30CM～50CM。
2.5 尾纤的布放安装应符合下列规定
1) 尾纤与光板应连接好，并旋紧法兰盘，尾纤连接点应保持清洁。 2) 尾纤两端标志填写清晰准确、位置整齐、朝向一致。 3) 尾纤出机柜时应套上保护套，多余的尾纤应理顺并采取保护措施。 4) 尾纤在 ODF 架内应理顺固定，对接可靠，多余尾纤盘放整齐。 5) 尾纤布放不应有强拉硬拽及不自然的弯折现象。尾纤绑扎应整齐，尾纤
（主要针对电源端子是否按设计要求布放及标签是否符合规范） 2.6.4. 设备地线工艺检查
（主要针对地线标签及施工工艺、地线类型是否符合规范）
1.光传输设备安装
2
机柜 2.3 机柜固定
设备各部件不能存在变形影响设备外观 机柜加固件应正确安装，螺栓应安装完全 机柜加固件安装后紧固螺栓应拧紧 3.1 选择电源线 保护地线，黄绿色，电源线-48V，蓝色；电源地 缆 线0V，黑色，截面积不小于16mm2 线缆布放的规格、路由、截面和位置应预先设计 好。线缆排列必须整齐美观。 电缆布放应便于维护与施工，避免交叉和扭绞。 电源电缆从机柜布放至供电设备时不能有盘绕 机柜内外的线缆必须绑扎。绑扎后的线缆应紧密 靠拢，外观平直整齐，线扣间距均匀 线缆转弯处应均匀圆滑，弯曲半径应大于60mm， 且转弯处不能绑扎 扎带扎好后，应将多余部分齐根平滑剪齐，在接 头处不得留有尖刺 柜内配线应做到横平、竖直，绑扎固定间隔统一 适中，线缆走线方向宜为垂直和水平两种方式， 不应有斜拉、吊接现象。 3.3 屏内布线 配线电缆和多芯射频同轴电缆的外护套开剥位置 宜在电缆沿机柜两侧走线槽垂直上行至设备位置 转水平走线的拐点处。开剥位置应加热缩套管， 热缩套管长度统一适中，热缩均匀。 电缆两端的接口应压紧，并套上热缩套管 多股软导线应搪锡，以免松散、断股 电缆 3.4 制作电源接 对于螺栓连接时，单股导线采用导体弯曲套接， 线端子 布放 弯曲方向为顺时钟方向，弯曲半径应与连接螺栓 及接 配套，多股导线应加铜鼻子。 线 选择与同轴电缆相匹配的BNC头型号； 剥去同轴电缆外层保护胶皮约1.5cm，不要割伤 金属屏蔽线；剥去绝缘层约0.6cm，不要割伤芯 线； 插入芯线时，芯线应紧贴BNC接头的芯线插孔， 且芯线不得接触BNC头的外壳； 3.5 制作BNC接头 焊接芯线与芯线插针，应保证焊点焊接牢固、接 触良好，锡点应光亮、圆滑无毛刺，锡量适中， 不能出现虚焊、搭焊； 金属屏蔽线不宜露出压接管外； 万用表测量芯与BNC外壳，确认无短路； 3.2 布放线缆
华为SDH传输接入设备安装指导书
华为传输接入设备安装规程第一部分开箱验货1.开箱验货1.1 开箱要求工程督导应与局方工程人员负责人共同点验货物。
首先按各包装箱上所附的装箱单号查点总件数是否相同，运达地点是否与实际安装地点相符，包装箱外观是否完好，如正确，可开箱验货；如果出现错货，缺货或外包装严重损坏，则应立即查明原因。
1.2货物清点如符合开箱要求即可开箱验货，取出《装箱单》，然后根据装箱单逐项检查，并与用户共同在《装箱单》上签字确认。
如果货物有差错，工程人员在开箱后负责跟踪落实。
1.3开箱方法1.3.1木箱木箱一般用于包装机柜、设备机架等沉重物品，开箱前最好将包装箱搬至机房或机房附近进行开箱，以免搬运时损伤机柜。
开箱方法如下：（1）用钳子、一字螺丝刀启掉包装铁皮，打开包装箱盖板。
（2）将机架拉出，注意拉出之前不要去除机架包装胶袋，以防划伤。
（3）去除机架包装胶袋。
（4）将机架搬运至安装位置附近，搬运、抬放机架过程中，不应在刚性差的部位用力，如机架下方的过滤网处等。
其他木箱可参照此方法拆箱。
1.3.2纸箱纸箱一般用来包装各种电路板、线缆和接入设备机架。
电路板拆封时必须采取防静电措施，以免损坏设备。
开箱方法如下：（1）查看纸箱标签，对箱内单板类型、数量进行清点，当面签收。
（2）打开纸箱，取出泡沫板。
（3）查看数量是否与装箱单上注明数量相符，然后取出单板盒或设备。
第二部分工程安装1.传输设备安装1.1安装电源分配盒电源分配盒提供2路保护输入及4路保护输出（如图1），因安装机柜厂家不同，电源分配盒的安装螺丝孔不能完全都应，可以在电源分配盒四角分别各用一个螺丝固定（如图2）.（图1）（图2）1.2安装走线支架走线支架用来走2M线及电源线（如图3），使用4个螺丝进行固定。
（图3）1.3传输主设备安装传输设备样式有多种，以华为OSN3500为例（如图4），因为机柜厂家不同，设备的螺丝孔无法与机柜对应，除个别及原装机柜可安装4个角8个螺丝外，也是只能安装4个螺丝（如图5）（图4）（图5）1.4安装2M同轴线缆按照华为最新更改后的传输2M线缆为例，每根线缆为16芯8个2M（如图6）。
【VIP专享】传输设备安装工程作业指导书
光同步数字传输系统设备安装工程施工作业指导书目录第一章总则第二章设备安装工程前期准备第三章传输机房设备安装第四章光同步数字传输系统（SDH）单机测试第五章光同步数字传输系统（SDH）系统测试第六章密集波分复用（DWDM）系统本机测试第七章 DWDM系统测试项目测试方法第一章总则1.1本规程为光同步数字传输系统设备安装工程施工操作、质量检查的主要技术依据。
在施工中除设计文件中另有要求外均须按本规程要求进行施工。
1.2本规程适用于新建、扩建光同步数字传输系统设备安装工程。
对于同类的改建工程也可参照执行。
1.3本规程所需安装的设备、材料的规格、程式和质量，应符合规程和设计文件的相关规定。
凡本规范未包括的设备规格、程式、质量应符合设计要求。
1.4对于自然灾害、事故应急通信等特殊情况，没有设计文件或达不到有关规范要求的施工项目，应和建设单位协商解决，并办理有关手续。
1.5在施工过程中，不得安装有损坏、变形、受潮的产品，严禁安装没有入网许可证、产品合格证、出厂验收单的产品。
1.6在开箱清点设备材料时，必须有建设单位、供货单位、施工单位三方在现场共同按设备材料清单进行清点。
发现损坏、缺货、不合格产品，必须由三方签字认可，并由责任方负责。
1.7凡在工程施工过程中，发现不合格的产品，应由责任方及时调整、修改，直至合格。
1.8各种设备的备、附件及工余料在施工时必须保护完好、齐全，竣工时一并由施工单位向建设单位清点、移交。
1.9本规范的解释权与修改权属新疆宇游科技有限公司第二章设备安装工程前期准备2.1设计会审2.1.1项目负责人组织参加施工的技术人员，认真审阅施工图设计，掌握工程的全部施工内容和设计要求，对施工图设计的技术可行性及费用合理性给予评估。
并填写《施工图内部审核记录表》2.1.2对施工图设计的技术方案、费用取定等认为异议的地方，在施工图设计会审会议上向设计单位或业主提出意见和建议。
2.1.3项目部保存施工图设计会审纪要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为光传输设备安装调试标准化作业指导书
作业班人员：共人工作负责人：
作业时间：年月日时分至年月日时分作业地点：
作业单位：
1 适用范围
本作业指导书适用于江西电网采用华为光传输设备的安装与调试作业。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 544-94《电力系统通信管理规程》
国家电网安监[2005]83号《电力安全工作规程》
Q/CD-YX-200《江西省电力系统通信运行管理规程》
DL 548-94《电力系统通信站防雷运行管理规程》
DL/T 547-94《电力系统光纤通信运行管理规程》
国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》
3 作业前准备
3.1 工作任务及人员分工
3.2 人员要求标准
3.3 准备工作安排
3.4工器具清单
3.5施工材料清单
3.6危险点分析与安全控制措施
4 作业程序及作业标准4.1 开工
4.2作业内容和作业标准
5 结束阶段
5.1 竣工结束程序
5.2 召开班后会
总结本次作业安全、质量情况及经验教训，记入“班组工作日志”中。
6 完工总结
7作业指导书执行情况评估。
