visio模具制作文档
建立Visio转换Word文档模板设置操作方法
建立Visio转换Word文档模板设置操作方法如何建立一个Visio从一个Word文档模板第1步打开Microsoft Visio中。
在Visio 2003，进入“文件”菜单上，指向“新建”，然后选择你想要的图形类型。
选择您要使用的模板。
在Visio 2007年或2010年，转到“文件”菜单上，指向“新建”，然后点击“入门”。
打开一个模板类，并选择想要使用的模板。
第2步在Visio绘图拖动到模板的页面，为其他任何你想要改变的形状你想要的。
第3步按住“Ctrl”键和“A”在你的键盘来选择整个绘图。
您也可以选择“全选”从“编辑”菜单在Visio 2003或在“家”在Visio 2007或2010标签从“编辑”组。
复制通过点击“首页”在Visio 2007或2010标签“复制”的“标准”工具栏在Visio 2003或在“剪贴板”组中的绘图。
您还可以使用键盘快捷键“Ctrl”键+“C”的第4步打开一个空白Microsoft Word文档或其他Word文档，您要添加Visio绘图。
转到“编辑”在Word 2003菜单并选择“选择性粘贴。
”上的“粘贴在Word 2007或2010按钮”点击箭头并选择“选择性粘贴”。
第5步选择“图片（Windows图元文件）”或“图片（增强型图元文件）”中的“作为”的“选择性粘贴”对话框中。
建立一个从Visio Word文档从插入菜单第1步打开Microsoft Visio和选择一个模板中的第一部分。
创建图表拖动到页面上的项目，并进行任何更改或自定义你的愿望。
第2步转到“文件”菜单在Visio 2003中，单击“Office按钮”在Visio 2007或进入“文件”标签，并在Visio 2010中选择“保存”。
Visio绘图输入一个名称。
选择“增强型图元文件”或“Windows图元文件”中的“保存类型”下拉。
点击“保存”并关闭Visio中。
第3步打开一个空白Microsoft Word文档或Word文档到你要插入Visio绘图。
04-- Visio制图Visio入门级提高教程)-3
076
如果要进一步填充图形，先选择要填充的图形，单击格式菜单下的“填充”。 出现“填充”对话框，如图 4-31 所示。
图 4-31 “填充”对话框
“填充”对话框如图所示，包含 3 个部分：填充、阴影、预览。 图 4-32 所示为通过修改填充当中的颜色、图案、图案颜色、透明度后的 效果。
要选择多个图形，单击指针工具，然后拖动选中内容网来围住要选择的所 有图形，或者按住 Shift 键并单击所需的各图形。如图 4-12 所示，所选图形的 轮廓呈紫色，并且组合将显示选择手柄，这表明已经选择了多个图形。 068
ቤተ መጻሕፍቲ ባይዱ
图 4-12 选择多个图形
提示
要快速选择页面上的所有图形，请在“编辑”菜单上单击“全选”或按 Ctrl+A 键。如果已经选定了几个图形，要取消对其中一个图形的选择，请按 住 Shift 键并单击具体图形。
起
终起
终
点
点点
点
图 4-1 一维图形
二、二维图形 二维图形和一维图形有很大差别，二维图形有两个维度，没有起点和终点。 当用户选取二维图形时，四周围会出现 8 个点，如图 4-2 所示，通过这 8 个控 制点可以调整图形的大小。
063
图 4-2 二维图形
三、封闭图形和开放图形 如图 4-3 所示，左边的正六边形是封闭图形，而右边的图形是开放图形。 封闭图形和开放图形都属于二维图形，他们的主要区别在于填充效果上。封闭 图形能够填充颜色，而开放图形不能够填充颜色。
图 4-3 封闭图形和开放图形
4.1.2 图形的节点
图形具有各种节点，可以拖动它们来修改图形的外观、位置或状态。例如， 用户可以使用节点将一个图形粘附到另一个图形、移动图形的文本或更改弧线 的曲度。
完整的VISIO教程 文档
修改 ASCP 中计划单
信息；其它调整（说
明性信息）可填写发 布备注，供供应商进
行参考。
3 、供应商需要在采购
结束
计划发布后 48 小时内 对采购计划进行反馈
和确认，超过 48 小
时， ISP 系统将自动确
认该采购计划，即默 认供应商已接收到并
查看供应商反馈
已确认采购计划。
ISP: 物料需求反 馈
4 、本流程自下发之日 起执行。
3.1 创建模具
(1)绘制好要创建的模具 (2)文件——形状——新建模具 (3)拖动模具到左边形状区域 (4)单击“保存模具”
第18页 共36页
3.2 创建模板
1.文件——保存为模板 2.工具——选项——高级——文件路径
第19页 共36页
4 流程实例介绍
※ 画流程图的步骤
a.熟悉业务环节 b.将相关图形拖到对应业务环节。 c.完善说明和必要的标注。 d.编号、下发。
名称
含义
系统内处理 框
标准流程的事项在某一个系统内操作时所用的图形
多联式单据 或报表
某一个操作生成多张单据或报表时使用
系统数据标 示
直接从系统出来的数据标示
流向
表示执行的方向与顺序，可以双向循环执行时用的 连接符
曲线连接线 两个操作不在一水平线上时，用曲线连接。
联系
同一流程图中从一个进程到另一个进程的交叉引用
第6页 共36页
工具栏 任务窗格
1.3 Visio 优势
? 对系统、资源、流程及其 幕后隐藏的数据进行可视 化处理、分析和交流
? 使图表外观更专业 ? 通过 Visio 连接形状和模
板快速创建图表，提高工 作效率 ? 使用图表交流并与多人共 享图表
建立Visio转换Word文档模板设置操作方法
建立Visio转换Word文档模板设置操作方法如何建立一个Visio从一个Word文档模板第1步打开Microsoft Visio中。
在Visio 2003，进入“文件”菜单上，指向“新建”，然后选择你想要的图形类型。
选择您要使用的模板。
在Visio 2007年或2010年，转到“文件”菜单上，指向“新建”，然后点击“入门”。
打开一个模板类，并选择想要使用的模板。
第2步在Visio绘图拖动到模板的页面，为其他任何你想要改变的形状你想要的。
第3步按住“Ctrl”键和“A”在你的键盘来选择整个绘图。
您也可以选择“全选”从“编辑”菜单在Visio 2003或在“家”在Visio 2007或2010标签从“编辑”组。
复制通过点击“首页”在Visio 2007或2010标签“复制”的“标准”工具栏在Visio 2003或在“剪贴板”组中的绘图。
您还可以使用键盘快捷键“Ctrl”键+“C”的第4步打开一个空白Microsoft Word文档或其他Word文档，您要添加Visio绘图。
转到“编辑”在Word 2003菜单并选择“选择性粘贴。
”上的“粘贴在Word 2007或2010按钮”点击箭头并选择“选择性粘贴”。
第5步选择“图片（Windows图元文件）”或“图片（增强型图元文件）”中的“作为”的“选择性粘贴”对话框中。
建立一个从Visio Word文档从插入菜单第1步打开Microsoft Visio和选择一个模板中的第一部分。
创建图表拖动到页面上的项目，并进行任何更改或自定义你的愿望。
第2步转到“文件”菜单在Visio 2003中，单击“Office按钮”在Visio 2007或进入“文件”标签，并在Visio 2010中选择“保存”。
Visio绘图输入一个名称。
选择“增强型图元文件”或“Windows图元文件”中的“保存类型”下拉。
点击“保存”并关闭Visio中。
第3步打开一个空白Microsoft Word文档或Word文档到你要插入Visio绘图。

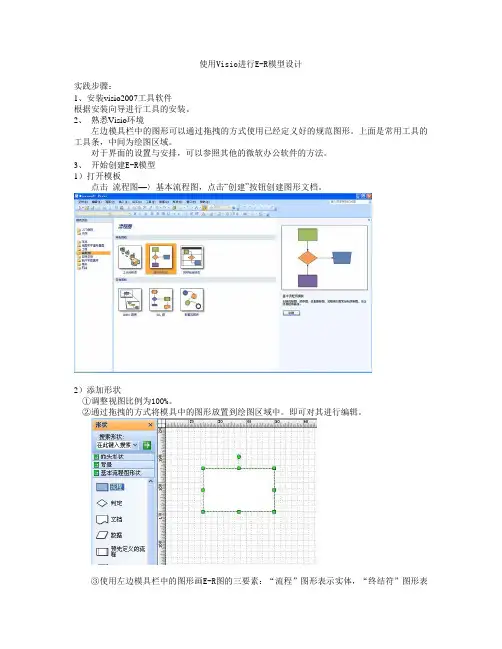

Visio进行E-R模型设计使用
使用Visio进行E-R模型设计
实践步骤：
1、安装visio2007工具软件
根据安装向导进行工具的安装。
2、熟悉Visio环境
左边模具栏中的图形可以通过拖拽的方式使用已经定义好的规范图形。
上面是常用工具的工具条，中间为绘图区域。
对于界面的设置与安排，可以参照其他的微软办公软件的方法。
3、开始创建E-R模型
1）打开模板
点击流程图—〉基本流程图，点击“创建”按钮创建图形文档。
2）添加形状
①调整视图比例为100%。
②通过拖拽的方式将模具中的图形放置到绘图区域中。
即可对其进行编辑。
③使用左边模具栏中的图形画E-R图的三要素：“流程”图形表示实体，“终结符”图形表
示属性，“判定”图形表示联系。
使用工具栏中的“连接线工具”画要素之间的连线。
使用工具栏中的“线条粗细”按钮调整连接线的粗细，使用工具栏中的“线端”工具调整连接线两端的形状。
《Visio 2010图形绘制案例教程》教学课件 放映格式 第2章 添加形状与使用模具
第2章添加形状与使用模具绘制形状编辑和美化形状形状的高级操作使用模具一、绘制形状（一）绘制基本形状（二）绘制任意多边形（三）绘制平滑曲线（一）绘制基本形状Visio 2010提供了六种工具供用户绘制各种基本形状。
选择“矩形”和“椭圆”工具绘制图形时，若在绘制的过程中按住【Shift 】键，可绘制正方形和正圆在“开始”选项卡上单击“工具”组中默认显示的“矩形”按钮右侧的三角按钮，在展开的列表中选择相应的基本形状工具，然后在绘图区中单击鼠标并拖动，即可绘制基本形状。
利用“折线图”工具绘制直线时，若用户在绘制线段的一个端点处继续绘制直线，则可绘制一系列相互连接的线段。
若单击系列线段的最后一条线段的端点，并拖动至第一条线段的起点，即可绘制闭合形状。
绘制线段形状后，在线段的两端分别以蓝色的方框显示起点（空心）与终点（实心），而绘制了一系列相连的线段后，则每条线段的端点都以蓝色的菱形（实心）显示（二）绘制任意多边形使用Visio中的“铅笔”工具，不仅可以绘制直线与弧线，还可以绘制任意多边形。
每种形状的绘制方法如下：◆绘制直线：选择“铅笔”工具后以直线方式在绘图区中单击并拖动鼠标即可。
在此模式下，鼠标指针显示为状，即十字形右下角有一条直线。
◆绘制弧线：选择“铅笔”工具后以弧线方式在绘图区中单击并拖动鼠标即可。
在此模式下，鼠标指针显示为状，即十字形右下角有条一弧线。
◆从弧线模式转换为直线模式：将鼠标指针移动到起点或终点处，当十字形右下角的弧线消失时，以直线方式拖动，即可转换到直线模式。
◆直线模式转换为弧线模式：将鼠标指针移动到起点或终点处，当十字形右下角的直线消失时，以弧线方式拖动，即可转换到弧线模式。
（三）绘制平滑曲线利用Visio中的“任意多边形”工具，可以帮助用户在绘图区中绘制自定义形状，并且可设置曲线的平滑度与精度。
选择“任意多边形”工具，在绘图区中单击并拖动，即可自由绘制形状。
若要改变绘图的精度和平滑度，可选择“文件”>“选项”选项，打开“Visio选项”对话框，单击左侧的“高级”项，然后在“自由绘图”设置区拖动“精度”和“平滑度”滑块，最后单击“确定”按钮。
visio中的模板、模具和形状的概念-定义说明解析
visio中的模板、模具和形状的概念-范文模板及概述示例1:Visio是一款流行的图表和图形绘制软件，广泛用于创建流程图、组织架构图、网络图等各种类型的图表。
为了提供用户更便捷的创建过程，Visio 使用了模板、模具和形状的概念。
首先，让我们来了解模板。
模板是Visio中创建图表的起点，它提供了一个预定义的布局和样式，使用户能够快速地开始创建自己的图表。
Visio自带了许多预定义的模板，如流程图、组织架构图、网络图等。
用户可以在模板库中选择适合自己需求的模板，然后根据模板中的布局和样式，逐步绘制自己所需要的图表。
其次，让我们来了解模具。
模具是Visio中的一个重要概念，它指的是一组预定义的形状或符号，用户可以将其放置在画布上，以构建自己的图表。
模具可以是常见的流程图符号、组织架构图中的人物图标、网络图中的服务器图标等。
Visio提供了丰富的模具库，用户可以根据自己的需求选择适合的模具，然后将其拖放到画布上，方便地构建图表。
最后，形状也是Visio中的一个重要概念。
形状指的是用户根据自己的需求，自定义的图表元素。
Visio提供了丰富的形状库，用户可以在其中选择已有的形状，也可以根据需要自定义新的形状。
通过调整形状的大小、颜色、线条样式等属性，用户可以创建出符合自己要求的图表元素。
总结起来，Visio中的模板、模具和形状三个概念相互配合，为用户提供了便捷的图表绘制工具。
模板提供了预定义的布局和样式，模具提供了预定义的形状，而形状则允许用户自定义图表元素。
这些功能的结合使得用户能够快速、灵活地创建各种类型的图表，使得Visio成为众多专业人士和学生们非常受欢迎的工具。
示例2:在Visio中，模板、模具和形状是常用的概念，它们在帮助用户创建和编辑图形的过程中起着重要的角色。
首先，让我们了解一下模板。
模板是Visio中的起始点，它提供了一个预设的布局和设计，使用户能够快速地创建特定类型的图形。
Visio提供了许多预设的模板，包括流程图、组织结构图、网络图等等。
Visio 海量清晰形状模具-推荐下载
Visio 海量清晰形状模具Visio 2010 初级用户指南Visio 图表具有许多种类，但您可以使用相同的三个基本步骤创建几乎全部种类的图表：1.选择并打开一个模板。
2.拖动并连接形状。
3.向形状添加文本。
本文内容∙创建简单的流程图o第1 步：选择并打开一个模板o第2 步：拖动并连接形状o第3 步：向形状添加文本∙什么是 Visio 形状、模具和模板？o形状o模具o模板创建简单的流程图第1 步：选择并打开一个模板1.启动Visio。
2.在“模板类别”下，单击“流程图”。
3.在“流程图”窗口中，双击“基本流程图”。
模板将相关形状包括在名为模具的集合中。
例如，随“基本流程图”模板打开的任何一种模具即“基本流程图形状”。
第2 步：拖动并连接形状若要创建图表，请将形状从模具拖至空白页上并将它们相互连接起来。
用于连接形状的方法有多种，但是现在使用自动连接功能。
1.将“开始/结束”形状从“基本流程图形状”模具拖至绘图页上，然后松开鼠标按钮。
2.将指针放在形状上，以便显示蓝色箭头。
3.将指针移到蓝色箭头上，蓝色箭头指向第二个形状的放置位置。
此时将会显示一个浮动工具栏，该工具栏包含模具顶部的一些形状。
4.单击正方形的“流程”形状。
“流程”形状即会添加到图表中，并自动连接到“开始/结束”形状。
如果要添加的形状未出现在浮动工具栏上，则可以将所需形状从“形状”窗口拖放到蓝色箭头上。
新形状即会连接到第一个形状，就像您在浮动工具栏上单击了它一样。
第3 步：向形状添加文本1.单击相应的形状并开始键入文本。
2.键入完毕后，单击绘图页的空白区域或按Esc。
返回页首什么是Visio 形状、模具和模板？形状Visio 形状是指您拖至绘图页上的现成图像，它们是图表的构建基块。
当您将形状从模具拖至绘图页上时，原始形状仍保留在模具上。
该原始形状称为主控形状。
放置在绘图上的形状是该主控形状的副本，也称为实例。
您可以根据需要从中将同一形状的任意数量的实例拖至绘图上。
Visio2007使用图片制作模具方法
Visio2007使用图片制作模具方法1.打开模具工具栏：视图→工具栏→模具：
如下图红框所示就是模具工具栏：
2.新建模具，如下图所示：
3.在模具栏里右击，选择“新建主控形状”：
4.在弹出的新建主控形状框中输入模具的名称，如“手机”，点击“确定”：
5.在模具栏中出现类似信封的主控形状图标，双击图标，弹出模具页面，如下图所示：
6.打开模具图片：插入→图片→来自文件
如下图所示，插入一张手机图片：
7.关闭模具页面，在弹出的对话框中选择保存更新，如下图所示：
如下图所示，手机图标已经变成插入的手机图片：
8.保存模具，模具命名为“办公用品类”：
如下图所示，在“我的形状”里增加了新创建的模具“办公用品类”：
9.使用相同方式添加其它图标：
10.使用图片创建模具制作完成。
新建绘图，“文件→形状→我的形状→办公用品类”调出新创建的模具，可以拖入相应图标：。
Visio流程绘制与编辑流程
Visio流程绘制与编辑流程Visio是一款流程图绘制和编辑工具，它提供了丰富的功能和易于使用的界面，使用户能够轻松创建、编辑和共享各种流程图。
本文将介绍Visio流程绘制与编辑的基本过程，并提供一些实用技巧和注意事项。
一、流程绘制准备在开始绘制流程图之前，需要明确绘图目的和所需的图形元素。
可以先草拟一个草图，以确定流程的整体结构和关键步骤。
另外，准备好相关的数据和文档，以便在绘制过程中参考和录入。
二、新建绘图文件打开Visio软件后，选择“新建”选项，可以选择从模板创建新的绘图文件。
Visio提供了各种类型的模板，包括流程图、组织结构图、网络拓扑图等。
根据需要选择相应的模板，并命名新的绘图文件。
三、绘制主要流程1. 添加流程图形元素在Visio的工具栏上选择相应的流程图形元素，如开始/结束、步骤、判断等。
将它们拖放到画布上，按照流程的逻辑和顺序进行排列。
可以使用线条连接各个元素，表示流程的流动方向和步骤间的关系。
2. 编辑流程图形元素选中流程图中的元素，可以通过双击或右键点击选择相应的编辑选项。
可以编辑步骤的文本内容、更改图形的颜色和样式，还可以添加注释、超链接等其他附加信息。
四、调整流程图布局当流程图的规模较大或复杂时，可能需要调整布局以提高可读性。
Visio提供了多种布局选项，包括自动布局、对齐、分布等。
选择合适的布局方式，使流程图整体呈现更清晰、整洁的效果。
五、添加附加信息在流程图中添加附加信息有助于进一步说明和解释流程的细节。
Visio提供了丰富的附加信息选项，如数据表格、连接到外部数据源等。
通过添加这些信息，可以使流程图更具丰富性和实用性。
六、保存与共享在流程绘制和编辑完成后，将文件保存为适当的格式，如Visio文件（.vsd）或图片文件（.jpg、.png）。
可以选择将流程图作为图片嵌入到其他文件中，或者直接与他人共享Visio文件。
七、实用技巧和注意事项1. 使用网格和对齐线：在Visio中，可以打开网格和对齐线，以辅助图形的精确定位和布局。
visio编程参考文档
G. Window 对象
3.2 ShapeSheet
Microsoft Office Visio 2003 中的每一个对象（包括每个文档、页面、样式、形状、组、 组内的形状和对象 、主程序、 来自其他程序 的对 象、辅助线和辅助 点）都对应 一个 ShapeSheet[3]电子表格，用于存储该对象的信息。此电子表格包含决定该形状的外观和行为 的高度、宽度、角度、颜色以及其他属性信息。通过“窗口”“显示 ShapeSheet”就能过 调出 ShapeSheet 窗口。下图显示的是一个 page 对象的 ShapeSheet，在这里我们双击就能够 更改该页对象的各种属性值。同时，如果我们先选中了 shape 对象，然后再点击“窗口” “显示 ShapeSheet” ，我们就可以很方便的查看 shape 对象的位置等相关信息了，这对验证 程序的正确性非常重要。
3. Visio 编程相关基础知识
3.1 Visio 对象模型
Visio 提供了很多可与之交互的对象。这些对象排列在一个与用户界面密切相关的层次 结构中。位于层次结构顶部的对象是 Microsoft.Office.Interop.Visio.Application 对象。此对象 表示 Visio 的当前实例。 Application 对象包含 Document 和 Page 对象以及 Documents 和 Pages 集合。 程序员可以使用 Application 和 ApplicationSettings 对象的属性和方法来控制 Visio 环 境。其中，每个对象和集合都有很多方法和属性，通过访问这些方法和属性可以操作对象或 集合，并与其进行交互。 Document 对象是 Visio 编程的中枢。 它表示一个绘图、 模具或模板文件。 在打开 Visio 文档或创建新文档时，都会创建一个新的 Document 对象，并将其添加到 Application 对象 的 Documents 集 合 中 。 具 有 焦 点 的 文 档 称 为 活 动 文 档 。 它 由 Application 对 象 的 Application.ActiveDocument 属性表示。 Page 对象表示前景或背景的绘图区域。使用 Page.Background 属性可以确定页面是前 景还是背景。
visio使用详细教程
Microsoft Office VisioMicrosoft Office Visio 概述如何创建图表如何创建形状、模具和模板Microsoft Office Visio概述Microsoft Office Visio是一款专业的办公绘图软件具有简单性与便捷性等关键特性。
它能够帮助我们将自己的思想、设计与最终产品演变成形象化的图像进行传播同时还可以帮助我们制作出富含信息和吸引力的图标、绘图及模型让文档变得更加简洁、易于阅读与理解。
应用领域Microsoft Office Visio已成为目前市场中最优秀的绘图软件之一其因强大的功能与简单操作的特性而受到广大用户的青睐已被广泛应用于如下众多领域中软件设计设计软件的结构模型项目管理时间线、甘特图企业管理组织结构图、流程图、企业模型建筑楼层平面设计、房屋装修图电子电子产品的结构模型机械制作精确的机械图通信有关通信方面的图表科研制作科研活动审核、检查或业绩考核的流程图Microsoft Office Visio 的界面菜单工具栏【形状】任务窗格绘图区任务窗格一、开始创建图表打开模板。
添加形状。
删除形状。
查找形状。
创建专业图表。
打开模板使用模板开始创建Microsoft Office Visio 图表。
模板是一种文件用于打开包含创建图表所需的形状的一个或多个模具。
模板还包含适用于该绘图类型的样式、设置和工具。
模板类别添加形状通过将“形状”窗口中模具上的形状拖到绘图页上可以将形状添加到图表中。
删除形状删除形状很容易。
只需单击形状然后按DELETE 键。
不能将形状拖回“形状”窗口中的模具上进行删除。
删除形状单击图表中的最后一个“进程”形状然后按DELETE 键。
查找形状可以在其他模具上查找更多的形状。
创建专业图表在visio中用户单击【格式】工具栏中的【主题】按钮在弹出的【主题】任务窗格中选择主题样式即可。
主题颜色从一组经过专业设计的内置主题颜色中选择或者用户创建独特的配色方案以适应公司的徽标、商标及公司文本背景。
Visio 海量清晰形状模具
Visio 海量清晰形状模具模具（.vss 文件）是与特定 Microsoft Office Visio 模板（.vst 文件）相关联的形状的集合。
您可以将形状从绘图页拖到模具上，从而将绘图中的任何形状添加到可编辑的模具中；也可以使用形状的快捷菜单上的“添加到我的形状”命令，将一个模具中的形状添加到另一个模具中。
您的“收藏夹”模具以及所创建的自定义模具是可编辑的，而 Microsoft Office Visio 模板提供的模具是不可编辑的。
将形状从绘图页添加到模具打开一个新模具、您的“收藏夹”模具或以前创建的其他自定义模具：要打开模具，请在“文件”菜单上，指向“形状”，然后单击“新建模具”。
要打开自定义模具，请在“文件”菜单上，依次指向“形状”、“我的形状”，然后单击模具的名称。
如果模具不可编辑，请右击模具标题栏，然后单击“编辑模具”。
模具标题栏中的图标将从（表明该模具是只读的）更改为（表明该模具是可编辑的）。
在绘图页上选择要添加到模具中的形状。
请执行下列操作之一：要将形状从绘图移到模具上，请将形状从绘图页拖到模具上。
要复制该形状，请在按住 CTRL 键的同时将该形状拖到模具上。
该形状现在已位于模具上。
该形状显示为一个图标，标记有“主控形状.x”，其中 x 是一个数字。
要重命名形状，请右击形状图标，指向“编辑主控形状”，然后单击“主控形状属性”。
在“名称”框中键入名称。
要保存所作更改，请右击模具标题栏，然后单击“保存”。
返回页首将形状从一个模具复制到另一个模具打开包含要添加到另一个模具的形状的模具：在“文件”菜单上，指向“形状”，然后指向“我的形状”或包含该模具的其他文件夹。
在打开的包含要复制的形状的模具中，右击该形状，指向“添加到我的形状”，然后单击“收藏夹”、“添加到新模具”或“添加到现有模具”。
要打开包含复制的形状的模具，在“文件”菜单上，指向“形状”，然后指向“我的形状”或包含该模具的其他文件夹。
visio模具制作文档
Visio图元模具的制作
从已有的visio图纸中复制出来一个想要做成模具的图形，也可以自己绘制一个图形这里我就以手动门为例：
复制出来手动门图形放在新建的visio文档中，如下图所示：
1,选中图形，在选中的区域，右键-》形状-》取消组合；
选择‘确定’
2，重新组合：选中要组合的图形，在选中的区域，右键-》形状-》组合；
3，设置组合图形，选中组合图形，在选中的区域，‘右键-》格式-》行为’打开‘行为’对话框，如下图设置：
3，增加自定义属性，选中图形，‘右键-》形状-》自定义属性’
确定
按下图设置好自定义属性的标签，值，
修改模具图形的ShapeSheet
按照下图内容格式修改
新建模具
将做好的模具鼠标拖动到新建模具中
重命名模具名称
保存，完成模具的制作。
Visio 海量清晰形状模具
Visio 海量清晰形状模具Visio 2010 初级用户指南Visio 图表具有许多种类，但您可以使用相同的三个基本步骤创建几乎全部种类的图表：1.选择并打开一个模板。
2.拖动并连接形状。
3.向形状添加文本。
本文内容∙创建简单的流程图o第1 步：选择并打开一个模板o第2 步：拖动并连接形状o第3 步：向形状添加文本∙什么是 Visio 形状、模具和模板？o形状o模具o模板创建简单的流程图第1 步：选择并打开一个模板1.启动Visio。
2.在“模板类别”下，单击“流程图”。
3.在“流程图”窗口中，双击“基本流程图”。
模板将相关形状包括在名为模具的集合中。
例如，随“基本流程图”模板打开的任何一种模具即“基本流程图形状”。
第2 步：拖动并连接形状若要创建图表，请将形状从模具拖至空白页上并将它们相互连接起来。
用于连接形状的方法有多种，但是现在使用自动连接功能。
1.将“开始/结束”形状从“基本流程图形状”模具拖至绘图页上，然后松开鼠标按钮。
2.将指针放在形状上，以便显示蓝色箭头。
3.将指针移到蓝色箭头上，蓝色箭头指向第二个形状的放置位置。
此时将会显示一个浮动工具栏，该工具栏包含模具顶部的一些形状。
4.单击正方形的“流程”形状。
“流程”形状即会添加到图表中，并自动连接到“开始/结束”形状。
如果要添加的形状未出现在浮动工具栏上，则可以将所需形状从“形状”窗口拖放到蓝色箭头上。
新形状即会连接到第一个形状，就像您在浮动工具栏上单击了它一样。
第3 步：向形状添加文本1.单击相应的形状并开始键入文本。
2.键入完毕后，单击绘图页的空白区域或按Esc。
返回页首什么是Visio 形状、模具和模板？形状Visio 形状是指您拖至绘图页上的现成图像，它们是图表的构建基块。
当您将形状从模具拖至绘图页上时，原始形状仍保留在模具上。
该原始形状称为主控形状。
放置在绘图上的形状是该主控形状的副本，也称为实例。
您可以根据需要从中将同一形状的任意数量的实例拖至绘图上。
Visio2007 模具制作方法
Visio2007 模具制作方法使用Visio2007制图过程中，有时需要自定义模具，现将模具制作方法记录下来，一是备忘，二是与大家分享经验。
一、Visio基础概念Visio模具文件扩展名：.vss形状分类：一维形状、二维形状其中：一维形状可用作形状间的连接，二维形状是具有二维维度的参数和调整方法一维形状和二维形状可互相转换，具体方法：通过“格式——保护——相交样式”进行切换。
二、制作方法Visio2007所提供机柜设备模具都是一维形状，并且形状的连接部分一般在形状的底部。
我们通过形状转换后的连接部分都在形状的中间位置，如何能做出与visio2007一样的模具？下面介绍具体的制作方法：1、模具标题栏单击右键，菜单选择“编辑模具”；2、模具栏单击右键，菜单选择“新建主控形状”，输入名称，如“xxx”；3、双击新建的主控形状图标，打开主控页形状开始编辑；4、画一条直线，因为直线是一维形状，可作为模具主控形状的连接部分；5、选择直线，菜单选择“形状——组合——转换为组合”，这时直线已经是一个组合形状；6、选择直线，菜单选择“编辑——打开xxx”，打开xxx页开始编辑组合内容；7、在基线上方添加需要的形状；8、保存主控形状，保存模具。
当主控形状在横向拖拽需要自动调整宽度和高度时，按如下配置：在主控形装编辑状态下，选择主控形状，菜单选择“窗口——显示Shape Sheet”打开形状参数编辑窗口，修改PinY值，如果纵向缩放与横向缩放锁定，可右键显示值，记录PinX 和PinY值，在PinY填入PinX*(PinX记录值/PinY记录值)公式，即可使高度与宽度联动。
如果需要控制柄调整文字内容的位置，可在Shape Sheet窗口，点右键菜单“插入内容”，选择Contrls，TextTransf orm的TxtPinY字段改为“=SETATREF(Controls.Row_1.Y)”，即可通过控制手柄调整文字显示位置。
实验一利用Visio进行过程建模
系统开发陈述
销售科的任务是：接受顾客的订货单，并进行校验，将不符合要求的 订货单退还给顾客。如果是合格的订货单且仓库有存货，那么就 给顾客开发货票，通知顾客到财务科交货款，并修改因顾客购买 而改变的库存数据。如果是合格的订货单是缺货，那么先留底， 然后向采购科发出缺货单。当采购科购买到货后，核对到货单和 缺货单，再给顾客开出发货票。 采购科的任务是：将销售科提供的缺货单进行汇总，根据汇总情况和 和各厂商供货情况，向有关厂商发出订购单。当供货厂商发来供 货单时，对照留底的订购单加以核对。如果正确则建立进货账和 应付款账，向销售科发到货通知单并修改库记录；如果供货单与 留底订购单不符，则把供货单退还给供货厂商。 财务科的任务是：接到顾客的货款时，给顾客开出收据及发票，通知 销售科交货；根据税务局发来的税单建立付款账，并付税款；根 据供货厂商发来的付款通知单和采购科记录的应付款明细账，建 立付款明细账，同时向供货厂商付购货款。无论是收款还是付款 之后，都要修改超市的财务总账。财务科在完成以上日常账务工 作的同时，还要定期编制各种报表向经理汇报，以供经理了解有 关情况并据此制定下阶段的业务计划。
构造DFD的基本步骤
第一步从问题描述中提取DFD的四种成分
先找出系统的数据源点与汇点。它们是外部实体， 由它们来确定系统与外界的接口 考虑处理（加工） 最后考虑数据流和数据存储 注意：并不是所有的数据存储和流据流都能直接 从问题描述中提取出来
第二步画DFD，采用层次结构，先画顶层图，再 逐步进行分解。
实验一
利用Visio进行过程建模
1.
2. 3. 4. 5.
实验目的
实验内容和基本要求 实ห้องสมุดไป่ตู้重点和难点 实验环境 实验步骤
