visio模具的方法
Visio 2003画ER图和数据流图的方法
一、Visio 2003画ER图方法：（1）先在“文件”－〉“形状”－〉“框图”－〉“基本形状”中找到矩形和椭圆，分别右击选择“添加到我的形状”－〉“添加到新模具”。
之后出现“另存为”对话框，把新模具命名为“ER图”，这样我们就把矩形和椭圆添加到了新模具“ER图”中。
（2）用同样的思路，在“文件”－〉“形状”－〉“框图”－〉“块”找到菱形，添加到模具“ER图”中。
（3）用同样的思路，在“文件”－〉“形状”－〉“数据库”－〉“ORM图表”找到角色连接线，添加到模具“ER图”中。
（画连接线也可采用下面的方法：在“视图”－〉“工具栏”下单击“绘图”，在出现的绘图工具栏中单击线条工具，也可以画出直线）（4）在“数据库”－〉“ORM图表”里的“频率约束”，这是一个无边框的小矩形，适合来标示联系类型（1 : 1，1 : n或m : n），把它添加到“E-R图”模具中，这样以后画E-R图就方便多了。
添加完成后，就可以在画E-R图时打开该模具，E-R图所有的元素都会在一个模具中显示出来了。
二、把visio图形添加到word中的方法：图形在visio中画完之后，可以选中整个图形，复制，粘贴到word文档中也可以，把visio图形另存为jpg格式的图形文件，在word中插入—图片—来自文件，把图形插入到word文档中。
三、visio画数据流图的方法：1．图形所在位置：“文件”－〉“形状”－〉“流程图”－〉“数据流图表形状”（1）数据进程（画出处理）（2）数据存储（画出数据存储）（3）外部交互方（画出输入源点或者输出汇点）（4）数据流的箭头：视图/工具栏/绘图工具栏中，单击线条工具画出直线，再利用格式工具栏上的线型、线条粗细设置箭头。
（5）数据流图的文字：单击常用工具栏上的文本工具按钮输入文字，输入完成后先单击指针工具，再右击该文字，选择格式/文本/文本块，设置其为竖排文本。
2．插入到wod中的方法（1）直接在visio中选中后复制，到word中粘贴（2）在visio中另存为jpg格式的文件，在word中插入该图片文件。
visio模具制作文档

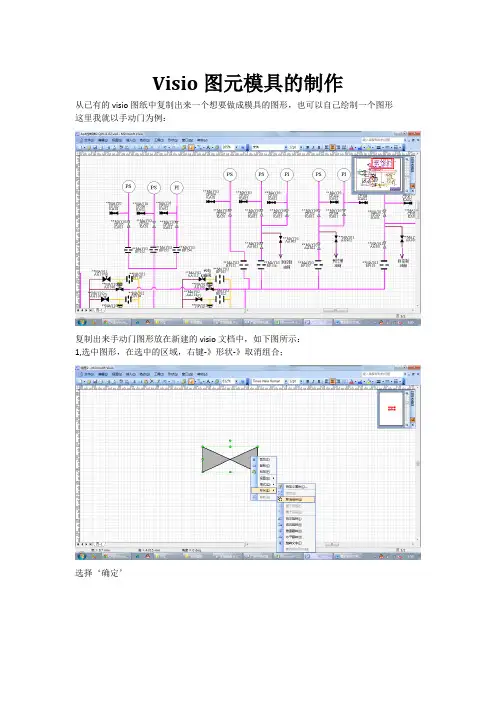

Visio图元模具的制作
从已有的visio图纸中复制出来一个想要做成模具的图形，也可以自己绘制一个图形这里我就以手动门为例：
复制出来手动门图形放在新建的visio文档中，如下图所示：
1,选中图形，在选中的区域，右键-》形状-》取消组合；
选择‘确定’
2，重新组合：选中要组合的图形，在选中的区域，右键-》形状-》组合；
3，设置组合图形，选中组合图形，在选中的区域，‘右键-》格式-》行为’打开‘行为’对话框，如下图设置：
3，增加自定义属性，选中图形，‘右键-》形状-》自定义属性’
确定
按下图设置好自定义属性的标签，值，
修改模具图形的ShapeSheet
按照下图内容格式修改
新建模具
将做好的模具鼠标拖动到新建模具中
重命名模具名称
保存，完成模具的制作。
visio模具制作文档
Visio图元模具的制作
从已有的visio图纸中复制出来一个想要做成模具的图形，也可以自己绘制一个图形这里我就以手动门为例：
复制出来手动门图形放在新建的visio文档中，如下图所示：
1,选中图形，在选中的区域，右键-》形状-》取消组合；
选择‘确定’
2，重新组合：选中要组合的图形，在选中的区域，右键-》形状-》组合；
3，设置组合图形，选中组合图形，在选中的区域，‘右键-》格式-》行为’打开‘行为’对话框，如下图设置：
3，增加自定义属性，选中图形，‘右键-》形状-》自定义属性’
确定
按下图设置好自定义属性的标签，值，
修改模具图形的ShapeSheet
按照下图内容格式修改
新建模具
将做好的模具鼠标拖动到新建模具中
重命名模具名称
保存，完成模具的制作。
Visio 海量清晰形状模具
Visio 海量清晰形状模具Visio 2010 初级用户指南Visio 图表具有许多种类，但您可以使用相同的三个基本步骤创建几乎全部种类的图表：1.选择并打开一个模板。
2.拖动并连接形状。
3.向形状添加文本。
本文内容∙创建简单的流程图o第1 步：选择并打开一个模板o第2 步：拖动并连接形状o第3 步：向形状添加文本∙什么是 Visio 形状、模具和模板？o形状o模具o模板创建简单的流程图第1 步：选择并打开一个模板1.启动Visio。
2.在“模板类别”下，单击“流程图”。
3.在“流程图”窗口中，双击“基本流程图”。
模板将相关形状包括在名为模具的集合中。
例如，随“基本流程图”模板打开的任何一种模具即“基本流程图形状”。
第2 步：拖动并连接形状若要创建图表，请将形状从模具拖至空白页上并将它们相互连接起来。
用于连接形状的方法有多种，但是现在使用自动连接功能。
1.将“开始/结束”形状从“基本流程图形状”模具拖至绘图页上，然后松开鼠标按钮。
2.将指针放在形状上，以便显示蓝色箭头。
3.将指针移到蓝色箭头上，蓝色箭头指向第二个形状的放置位置。
此时将会显示一个浮动工具栏，该工具栏包含模具顶部的一些形状。
4.单击正方形的“流程”形状。
“流程”形状即会添加到图表中，并自动连接到“开始/结束”形状。
如果要添加的形状未出现在浮动工具栏上，则可以将所需形状从“形状”窗口拖放到蓝色箭头上。
新形状即会连接到第一个形状，就像您在浮动工具栏上单击了它一样。
第3 步：向形状添加文本1.单击相应的形状并开始键入文本。
2.键入完毕后，单击绘图页的空白区域或按Esc。
返回页首什么是Visio 形状、模具和模板？形状Visio 形状是指您拖至绘图页上的现成图像，它们是图表的构建基块。
当您将形状从模具拖至绘图页上时，原始形状仍保留在模具上。
该原始形状称为主控形状。
放置在绘图上的形状是该主控形状的副本，也称为实例。
您可以根据需要从中将同一形状的任意数量的实例拖至绘图上。
《Visio 2010图形绘制案例教程》教学课件 第2章 添加形状与使用模具
二、编辑和美化形状
〔一〕选择形状 〔二〕调整形状大小 〔三〕移动、旋转、翻转、对齐与分布形状 〔四〕调整形状的层次及组合与连接形状 〔五〕设置形状的填充、线条和阴影
〔一〕选择形状
选择单个和多个形状：在Visio中，用户既可以选择单个的形状， 也可以同时选择多个形状。
要选择单个形状，可先单击“开始〞选项卡上“工具〞组中的 “指针工具〞 ，然后直接用鼠标单击要选择的形状即可。
控制点：控制点是存在于一些特殊曲线中的手柄，其作用是控制 曲线的曲率。
当用户使用“铅笔”工具 或“任意多边形”工具 绘制直线或 曲线后，再使用绘制工具选择直线或曲线，此时会发现直线或曲线上 显示圆形控制点 ，将鼠标指针移到控制点上，待鼠标指针变为十字 形状后拖动，可更改曲线的曲率。
〔三〕移动、旋转、翻转、对齐与分 布形状
形状的组合与连接：在绘制形状的过程中，用户可以通过连 接与组合，将多个相互关联的形状结合在一起，构成一个完整 的结构，方便统一移动位置或调整大小。要组合形状，首先选 择要进行组合的多个形状，然后在“开始〞选项卡的“排列〞 组中单击“组合〞按钮，在展开的列表中选择“组合〞选项。
在Visio中，用户可以通过手绘连接线和自动连接两种方式 连接形状。
移动形状：移动形状是在绘图区中对形状的位置进行改变 的一种操作。
简单的移动操作，只需单击“指针工具”
，然后将鼠
标指针移到要改变位置的形状上或形状的边框线上，待鼠标指
针变为十字箭头形状后按下鼠标左键并拖动到新位置即可。
假设要精确移动形状，可以利用参考线。
绘制参考线：将鼠标 指针移到绘图区左侧 的垂直标尺上，待鼠 标指针变为左右双向 箭头形状 时，按下 鼠标左键向右拖动
Visio简易使用教程
Pre Course-CTB/Sample Applications of MS-Power Point /
新建形状和模具
通过文件菜单-形状-新建模具， 来创建一个新的模具 新建模具之后可以通过把自己 定义的形状保存在模具中，方 便下次使用
MS-Visio基础应用
目标
关于 Microsoft Office Visio 环境 如何创建和共享工程图表或流程图 如何创建形状、模具和模板 如何建立一些常见图表类型
Pre Course-CTB/Sample Applications of MS-Power Point /
简介
VISIO是VISIO公司在91年推出的用于制作图表的软 件（现在微软收购） 在微软公司的OFFICE97中就集成了VISIO4.0的组成 部分 VISIO2000被宣称为是世界上最快捷、最容易使用的 流程图软件 是所有软件设计者必不可少的工具，可以用它制作的 流程图包括电路流程图、工艺流程图、程序流程图、 组织结构图、商业行销图、办公室布局图、方位 图……
Pre Course-CTB/Sample Applications of MS-Power Point /
配色方案
在工作区点击鼠标右键选择配色方案，可以对流程图 的形状的样式进行改变
Pre Course-CTB/Sample Applications of MS-Power Point /
新建形状和模具
Pre Course-CTB/Sample Applications of MS-Power Point /
MS-Visio 的工作窗口 2-2
visio模具的方法
1. Visio 2003介绍Visio 2003是一个图表绘制软件，可以帮助使用者创建包含复杂设想、过程与系统的业务图表和技术图表。
使用Visio创建图表，用户能够将信息形象化，并能以清楚简明的方式进行有效的交流，这是仅仅使用文字和数字所无法表现的。
Visio 2003还可通过与数据源直接同步自动形象化数据，以提供最新的图表。
Visio 2003的文件共有4种类型：⑴绘图文件(.vsd)用于存储绘制的各种图形。
一个绘图文件中可以有多个绘图页，它是Visio 中最常用的文件。
⑵模具文件(.vss)用来存放绘图过程中生成各种图形的“母体”，即形状（图形）。
Visio自带了大量对应于不同绘图场合的模具文件，给绘图带来了很大的便利。
用户还可以根据自身的需要，生成自己的模具文件。
⑶模板文件(.vst)同时存放绘图文件和模具文件，并定义了相应的工作环境。
Visio自带了许多模板文件。
用户可以利用Visio自带的或自己生成的模具文件，对操作环境加以改造，进而生成自己的模板文件。
⑷用户可根据自己的需要将绘图文件与模具文件结合起来，定义最适合自己的工作环境，即生成工作环境文件(.vsw)。
该文件存储了绘图窗口、各组件的位置和排列方式等。
在下次打开时，可以直接进入预设的工作环境。
2. 创建模具“E-R”图⑴在“流程图”－〉“基本流程图”中找到菱形和方块，分别右击选择“添加到我的形状”－〉“添加到新模具”。
之后出现“另存为”对话框，把新模具命名为“E-R图”，这样我们就把菱形和方块添加到了新模具“E-R图”中。
⑵用同样的思路，在“数据库”－〉“ORM图表”找到椭圆和直线，添加到模具“E-R图”中。
⑶在“数据库”－〉“ORM图表”里的“频率约束”，是一个无边框的小矩形，适合来标示实体联系类型（1 : 1，1 : n或m : n）类型，把它添加到“E-R图”模具中。
添加完成后，就可以在画E-R图时打开该模具，E-R图所有的元素都会在一个模具中显示出来了。
VISIO教程
第一讲VISIO页面设置VISIO是微软旗下的一款画图软件，界面友好简单，图形库丰富，广泛应用于各行业报告绘图。
启动VISIO第一步后，进行空白文档的建立，然后进行页面尺寸的设置。
设计栏下有“纸张方向”、“纸张大小”的设置，另外需要注意的是如果选中“自动调整大小”按钮，页面的大小将会根据图形放置的位置而自动调整。
选中页面设置右下角的箭头可以打开页面设计的界面，对打印界面、绘图界面等进行详细的设置。
第二讲页面操作在VISIO中，页面分为前景与背景，如果绘图过程中有多个页面中的内容有相同部分，可以通过设置背景页来达到简化绘图的目的。
添加页面：在页面下方点击加号。
重命名：双击页面选项卡删除页面：在页面选项卡上右击页面排序：直接拖拽背景添加：工具栏有已定义的背景选项，或者将某一页面设置为背景页背景与前景设置：页面选项卡右击-页面设置，或直接在工具栏选择页面设计。
弹出如下界面进行页面属性设计。
第三讲模具使用VISIO模具众多，使用方便。
在使用时，直接丹姐形状-更多形状打开需要的模具组即可。
拖拽模具进行绘制。
关闭模具组：右键点击关闭自定义模具：更多形状-新建模具，将要添加形状拖到指定位置，再保存即可模具选择：点击，选择多个模具可以框选，或者是按住Ctrl进行单击选择，选择以后可以进行拖拽、旋转、缩放等操作。
模具调整：具有弧度、菱形等有圆点的图形可以进行弯曲程度的调整。
第四讲办公室布置图绘制绘图比例：类别-办公室布置图，完成新项目的创建比例尺设置：设计-页面设置-绘图比例设置第五讲墙的绘制直接在模具库中拖拽墙进行添加，选中墙，右键单击（或者是选择任务窗格）可以对墙的参数进行更改。
第六讲参考线绘制参考线设置：鼠标在标尺上长按然后拖拽，可以建立横向或者是纵向参考线，选中-Delete 可以删除参考线参考点设置：横纵标尺交汇处，执行上述操作可以建议参考点，参考点与参考线都是为了方便对齐组合与取消组合：框选-开始-组合第七讲将图形转化为墙打开开发工具：文件-选项-自定义功能区-勾选开发工具-确定在开发工具中，绘制需要的图形，并按照需要做加减等操作绘制完图形以后，点击计划-转化为背景墙第八讲尺寸的精确控制将绘制好的墙壁组合，选中，在页面左下角会显示选中图形的具体尺寸，单击该处，可以对参数进行手动设置。
visio软件的教程
Microsoft Office Visio 入门教程关于 Microsoft Office Visio 环境如何创建和共享图表如何创建形状、模具和模板如何建立一些常见图表类型Microsoft Office Visio 环境模板1.通过打开一个模板来开始创建 Microsoft Office Visio 图表。
模板在绘图页的左侧打开一个或多个模具。
模具包含创建图表所需的形状。
2.模板还包括创建特定的图表类型所需的所有样式、设置和工具。
例如，打开流程图模板时，它打开一个绘图页和包含流程图形状的模具。
模板还包含用于创建流程图的工具（例如为形状编号的工具）以及适当的样式（例如箭头）。
模具和形状打开模板后，从模具中将形状拖到绘图页上来创建您的图表。
模具上的形状专门用于特定的绘图类型，并且其中的许多形状是“智能”的 - 它们具有感知绘图环境的置行为。
例如，可以：添加随形状移动的文本。
添加随墙壁移动的门窗。
使用连接线连接两个形状，该连接线会在您移动其中一个形状时自动调整位置。
拖动弧线连接线上的控制手柄来更改弧线。
拖动椅子形状上的控制手柄来旋转椅子。
指定饼图中的扇区数目。
绘图环境打开模板后，您将看到 Microsoft Office Visio 绘图环境，它包括菜单、工具栏、包含形状的模具、绘图页和位于绘图页右侧的任务窗格。
您在绘图页上创建绘图，所创建的绘图表示打印页面，并包含帮助调整形状位置的网格。
使用任务窗格可以在工作或与其他小组成员协作时快速访问各种类型的信息。
Visio 菜单和工具栏与其他 Microsoft Office 系统程序中的菜单和工具栏类似，因此您可以用熟悉的方法打开、打印和保存图表。
创建图表第一讲：开始创建图表在这一讲中，您将开始创建流程图并学习如何：打开模板。
添加形状。
删除形状。
查找形状。
打开模板使用模板开始创建 Microsoft Office Visio 图表。
模板是一种文件，用于打开包含创建图表所需的形状的一个或多个模具。
Visio实用操作教程
6．5．4 CAD绘图的插入
? （1）在Visio绘图页中单击【插入】菜单中的【CAD绘图】命令， 打开【插入AutoCAD绘图】对话框，选择需要插入的DWG或 DXF文件。
? （2）Visio会自动把缩放比例设置成Visio页面缩放比例，一般情 况下，不需要修改默认属性，单击【确定】按钮，完成CAD绘图 的插入。
? （1）单击【文件】菜单中的【另存为】 命令，打开【另存为】对话框。
? （2）选择文件需要保存的位置，在文本 框中输入绘图文件的名称。
? （3）在【保存类型】下拉框中选择 AutoCAD绘图格式，单击保存按钮完成 保存。
6．2．3 图表的保存
3、保存设置
6．2．4 图表的打开
1、打开绘图文件 2、打开最近使用的文件 3、打开其他格式的文件 4、其他方式打开绘图文件
2、设置文本格式 ? 1）字体、字号及颜色 ? 2）字符格式 ? 3）使用格式刷设置文字 ? 4）形状和绘图中的文本格式
6．5 对象的链接和插入
6．5．1 对象的链接和嵌入
1、链接对象到Visio绘图 ? （1）打开需要添加链接的绘图文件，选择【插入】菜单中的【对
象】命令。 ? （2）在弹出的【插入对象】对话框中选择【从文件创建】选项，
状中选择需要设置格式的文本。可以是全部，也可以是部分文本。 ? （2）单击【格式】菜单中的【文本】命令，或在选中的文本上右
击，在弹出的快捷菜单中选择【设置文字格式】，打开如图6-37 所示【文本】对话框。 ? （3）单击【段落】选项卡，设置缩进、间距等参数，单击【确定】 按钮完成设置。
6．4．3 格式的设置
打开如图6-40所示对话框。 ? （4）选择【粘贴】单选按钮中，在【作为】对话框中选择复制对
visio画图技巧窍门
Visio技巧总结在画组织结构图的时候：文件—新建—商务—组织结构图即可快速的画出模板所需要的东西1、Visio画图时，两根直线交叉时，总是默认会出现一个跨线的标志，很是不爽，去除方法：选中线条，然后菜单的格式->行为->连接线->跨线->添加->从不，即可。
2、增加连接点。
在连接线的按钮旁边有下拉按钮，选择那个叉叉符号，就是连接点的命令了，选中需要增加的框图，按住ctrl+左键，就可以增加连接点了。
3、连接线与对象的吸附。
为了方便后期的修改调整，连接线一定要与它连接的对象吸附在一起，否则后期调整时你就等着哭去吧!吸附操作很简单，只需要用鼠标左键拖动连接线至要吸附的对象，看到有个呈辐射状的红点轻轻一闪，就表明连接线与对象成功吸附在一起了，再拖动对象试一下，连接线是不是与对象一起移动了？4、连接线上文字的添加。
很简单!对着线条单击鼠标左键就可以添加文字了！5、调整画布大小。
按住 Ctrl，然后鼠标放在画布边缘，拖动即可。
6、如何让你用visio画得更专业问题解答：(1) 如何解决Visio图形粘贴到word中虚线变实线的问题症状：复制Visio中的图形，粘贴到Microsoft Office文档(如：doc、ppt)中，图形中的虚线显示成了实线。
原因：Visio呈现超长线条和非常细线为实线，以减小增强图元文件(EMF)的嵌入对象。
这样做，Visio避免在其他程序文档中嵌入对象时文件大小有所增加，还有助于避免打印机缓冲区溢出。
解决方案：单击图形，进入编辑状态，选中需要修改的虚线线条，单击右键快捷菜单“格式-线条”，将粗细适当加粗，确定保存即可。
如果还出现上述症状，说明线条还不够粗，还需要在适当加粗。
(2) 如何在Visio中给手画图形填充颜色症状：在Visio中画好想要的图形后，结果发现无法填充指定的颜色。
原因：所画的图形为非封闭整体图形，Visio中默认封闭整体图形才能填充颜色。
Visio 技巧总结
Visio 技巧总结在画组织结构图的时候：文件—新建—商务—组织结构图即可快速的画出模板所需要的东西1、Visio 画图时，两根直线交叉时，总是默认会出现一个跨线的标志，很是不爽，去除方法：选中线条，然后菜单的格式->行为->连接线->跨线->添加->从不，即可。
2、增加连接点。
在连接线的按钮旁边有下拉按钮，选择那个叉叉符号，就是连接点的命令了，选中需要增加的框图，按住ctrl+左键，就可以增加连接点了。
3、连接线与对象的吸附。
为了方便后期的修改调整，连接线一定要与它连接的对象吸附在一起，否则后期调整时你就等着哭去吧!吸附操作很简单，只需要用鼠标左键拖动连接线至要吸附的对象，看到有个呈辐射状的红点轻轻一闪，就表明连接线与对象成功吸附在一起了，再拖动对象试一下，连接线是不是与对象一起移动了？4、连接线上文字的添加。
很简单!对着线条单击鼠标左键就可以添加文字了！5、调整画布大小。
按住Ctrl，然后鼠标放在画布边缘，拖动即可。
6、如何让你用visio 画得更专业问题解答：(1) 如何解决Visio 图形粘贴到word 中虚线变实线的问题症状：复制V isio 中的图形，粘贴到Microsoft Office 文档(如：doc、ppt) 中，图形中的虚线显示成了实线。
原因：V isio 呈现超长线条和非常细线为实线，以减小增强图元文件(EMF)的嵌入对象。
这样做，V isio 避免在其他程序文档中嵌入对象时文件大小有所增加，还有助于避免打印机缓冲区溢出。
解决方案：单击图形，进入编辑状态，选中需要修改的虚线线条，单击右键快捷菜单“格式-线条”，将粗细适当加粗，确定保存即可。
如果还出现上述症状，说明线条还不够粗，还需要在适当加粗。
(2) 如何在V isio 中给手画图形填充颜色症状：在Visio 中画好想要的图形后，结果发现无法填充指定的颜色。
原因：所画的图形为非封闭整体图形，Visio 中默认封闭整体图形才能填充颜色。
Visio进行E-R模型设计使用
使用Visio进行E-R模型设计
实践步骤：
1、安装visio2007工具软件
根据安装向导进行工具的安装。
2、熟悉Visio环境
左边模具栏中的图形可以通过拖拽的方式使用已经定义好的规范图形。
上面是常用工具的工具条，中间为绘图区域。
对于界面的设置与安排，可以参照其他的微软办公软件的方法。
3、开始创建E-R模型
1）打开模板
点击流程图—〉基本流程图，点击“创建”按钮创建图形文档。
2）添加形状
①调整视图比例为100%。
②通过拖拽的方式将模具中的图形放置到绘图区域中。
即可对其进行编辑。
③使用左边模具栏中的图形画E-R图的三要素：“流程”图形表示实体，“终结符”图形表
示属性，“判定”图形表示联系。
使用工具栏中的“连接线工具”画要素之间的连线。
使用工具栏中的“线条粗细”按钮调整连接线的粗细，使用工具栏中的“线端”工具调整连接线两端的形状。
visio中的模板、模具和形状的概念-定义说明解析
visio中的模板、模具和形状的概念-范文模板及概述示例1:Visio是一款流行的图表和图形绘制软件，广泛用于创建流程图、组织架构图、网络图等各种类型的图表。
为了提供用户更便捷的创建过程，Visio 使用了模板、模具和形状的概念。
首先，让我们来了解模板。
模板是Visio中创建图表的起点，它提供了一个预定义的布局和样式，使用户能够快速地开始创建自己的图表。
Visio自带了许多预定义的模板，如流程图、组织架构图、网络图等。
用户可以在模板库中选择适合自己需求的模板，然后根据模板中的布局和样式，逐步绘制自己所需要的图表。
其次，让我们来了解模具。
模具是Visio中的一个重要概念，它指的是一组预定义的形状或符号，用户可以将其放置在画布上，以构建自己的图表。
模具可以是常见的流程图符号、组织架构图中的人物图标、网络图中的服务器图标等。
Visio提供了丰富的模具库，用户可以根据自己的需求选择适合的模具，然后将其拖放到画布上，方便地构建图表。
最后，形状也是Visio中的一个重要概念。
形状指的是用户根据自己的需求，自定义的图表元素。
Visio提供了丰富的形状库，用户可以在其中选择已有的形状，也可以根据需要自定义新的形状。
通过调整形状的大小、颜色、线条样式等属性，用户可以创建出符合自己要求的图表元素。
总结起来，Visio中的模板、模具和形状三个概念相互配合，为用户提供了便捷的图表绘制工具。
模板提供了预定义的布局和样式，模具提供了预定义的形状，而形状则允许用户自定义图表元素。
这些功能的结合使得用户能够快速、灵活地创建各种类型的图表，使得Visio成为众多专业人士和学生们非常受欢迎的工具。
示例2:在Visio中，模板、模具和形状是常用的概念，它们在帮助用户创建和编辑图形的过程中起着重要的角色。
首先，让我们了解一下模板。
模板是Visio中的起始点，它提供了一个预设的布局和设计，使用户能够快速地创建特定类型的图形。
Visio提供了许多预设的模板，包括流程图、组织结构图、网络图等等。
visio中形状和模具的关系
visio中形状和模具的关系Visio是一款流程图和图表绘制软件，广泛应用于各个领域的图形设计和流程管理中。
在Visio中，形状和模具是密切相关的概念，它们之间存在着紧密的关系。
首先，我们来了解一下形状在Visio中的含义。
形状是Visio中的基本元素，它代表了一个特定的对象或者概念。
Visio提供了丰富的形状库，包括各种各样的图标、符号和图形，用户可以根据自己的需要选择合适的形状进行绘制。
形状可以用来表示各种不同的事物，比如流程图中的流程节点、组织结构图中的部门和人员等等。
通过将不同的形状组合在一起，用户可以创建出复杂的图表和流程图。
而模具则是Visio中用来创建形状的工具。
模具可以理解为一种模板，它定义了形状的基本属性和行为。
在Visio中，用户可以通过创建自定义模具来满足特定的需求。
模具可以包含各种属性，比如形状的大小、颜色、文本内容等等。
用户可以根据自己的需要对模具进行修改和调整，以便创建出符合自己要求的形状。
通过使用模具，用户可以快速地创建出一系列相似的形状，提高工作效率。
形状和模具之间的关系可以用一个简单的比喻来解释。
形状就像是一个雕塑家手中的泥块，而模具则是雕塑家用来塑造泥块的工具。
雕塑家可以根据自己的想法和创意，使用不同的模具来塑造出不同形状的雕塑作品。
同样地，在Visio中，用户可以根据自己的需要和创意，使用不同的模具来创建出各种各样的形状。
形状和模具的关系不仅仅体现在形状的创建过程中，还体现在形状的使用和编辑过程中。
在Visio中，用户可以通过拖拽和放置的方式将形状添加到画布上，并进行位置和大小的调整。
用户还可以通过双击形状来编辑其属性和内容。
这些操作都是基于模具定义的形状属性和行为进行的。
通过使用模具，用户可以快速地创建和编辑形状，提高工作效率和准确性。
总之，形状和模具在Visio中是密不可分的。
形状是Visio中的基本元素，而模具则是创建和编辑形状的工具。
形状和模具之间的关系可以用雕塑家和泥块的比喻来形容。
Visio流程图画法技巧总结
Visio技巧总结1、Visio画图时，两根直线交叉时，总是默认会出现一个跨线的标志，去除方法：选中线条，然后菜单的格式——行为——连接线——跨线——添加——从不，即可。
2、增加连接点。
在连接线的按钮旁边有下拉按钮，选择那个叉叉符号，就是连接点的命令了，选中需要增加的框图，按住ctrl+左键，就可以增加连接点了。
3、连接线与对象的吸附。
为了方便后期的修改调整，连接线一定要与它连接的对象吸附在一起，否则后期调整时你就等着哭去吧!吸附操作很简单，只需要用鼠标左键拖动连接线至要吸附的对象，看到有个呈辐射状的红点轻轻一闪，就表明连接线与对象成功吸附在一起了，再拖动对象试一下，连接线是不是与对象一起移动了？4、添加连接线上文字。
对着线条单击鼠标左键就OK了。
5、调整画布大小。
按住Ctrl，然后鼠标放在画布边缘，拖动即可。
6、解决Visio图形粘贴到word中虚线变实线的问题。
症状：复制Visio中的图形，粘贴到Microsoft Office文档(如：doc、ppt)中，图形中的虚线显示成了实线。
原因：Visio呈现超长线条和非常细线为实线，以减小增强图元文件(EMF)的嵌入对象。
这样做，Visio避免在其他程序文档中嵌入对象时文件大小有所增加，还有助于避免打印机缓冲区溢出。
解决方案：单击图形，进入编辑状态，选中需要修改的虚线线条，单击右键快捷菜单“格式-线条”，将粗细适当加粗，确定保存即可。
如果还出现上述症状，说明线条还不够粗，还需要在适当加粗。
7、如何在Visio中给手画图形填充颜色。
症状：在Visio中画好想要的图形后，结果发现无法填充指定的颜色。
原因：所画的图形为非封闭整体图形，Visio中默认封闭整体图形才能填充颜色。
解决方案：保证所画的图形为封闭整体图形。
可以这样验证，点击图形中的每一个元素(如：边、角)，如果点击后是整个图形进入编辑状态，说明是整体的，然后放大目测是否封闭，其实这样检查是在无法填充时才需要的。
Visio2007 模具制作方法
Visio2007 模具制作方法使用Visio2007制图过程中，有时需要自定义模具，现将模具制作方法记录下来，一是备忘，二是与大家分享经验。
一、Visio基础概念Visio模具文件扩展名：.vss形状分类：一维形状、二维形状其中：一维形状可用作形状间的连接，二维形状是具有二维维度的参数和调整方法一维形状和二维形状可互相转换，具体方法：通过“格式——保护——相交样式”进行切换。
二、制作方法Visio2007所提供机柜设备模具都是一维形状，并且形状的连接部分一般在形状的底部。
我们通过形状转换后的连接部分都在形状的中间位置，如何能做出与visio2007一样的模具？下面介绍具体的制作方法：1、模具标题栏单击右键，菜单选择“编辑模具”；2、模具栏单击右键，菜单选择“新建主控形状”，输入名称，如“xxx”；3、双击新建的主控形状图标，打开主控页形状开始编辑；4、画一条直线，因为直线是一维形状，可作为模具主控形状的连接部分；5、选择直线，菜单选择“形状——组合——转换为组合”，这时直线已经是一个组合形状；6、选择直线，菜单选择“编辑——打开xxx”，打开xxx页开始编辑组合内容；7、在基线上方添加需要的形状；8、保存主控形状，保存模具。
当主控形状在横向拖拽需要自动调整宽度和高度时，按如下配置：在主控形装编辑状态下，选择主控形状，菜单选择“窗口——显示Shape Sheet”打开形状参数编辑窗口，修改PinY值，如果纵向缩放与横向缩放锁定，可右键显示值，记录PinX 和PinY值，在PinY填入PinX*(PinX记录值/PinY记录值)公式，即可使高度与宽度联动。
如果需要控制柄调整文字内容的位置，可在Shape Sheet窗口，点右键菜单“插入内容”，选择Contrls，TextTransf orm的TxtPinY字段改为“=SETATREF(Controls.Row_1.Y)”，即可通过控制手柄调整文字显示位置。
visio软件的教程
Microsoft Office Visio入门教程⏹关于Microsoft Office Visio 环境⏹如何创建和共享图表⏹如何创建形状、模具和模板⏹如何建立一些常见图表类型Microsoft Office Visio 环境模板1.通过打开一个模板来开始创建Microsoft Office Visio 图表。
模板在绘图页的左侧打开一个或多个模具。
模具包含创建图表所需的形状。
2.模板还包括创建特定的图表类型所需的所有样式、设置和工具。
例如，打开流程图模板时，它打开一个绘图页和包含流程图形状的模具。
模板还包含用于创建流程图的工具（例如为形状编号的工具）以及适当的样式（例如箭头）。
模具和形状打开模板后，从模具中将形状拖到绘图页上来创建您的图表。
模具上的形状专门用于特定的绘图类型，并且其中的许多形状是“智能”的- 它们具有感知绘图环境的内置行为。
例如，可以：⏹ 添加随形状移动的文本。
⏹ 添加随墙壁移动的门窗。
⏹ 使用连接线连接两个形状，该连接线会在您移动其中一个形状时自动调整位置。
⏹ 拖动弧线连接线上的控制手柄来更改弧线。
⏹ 拖动椅子形状上的控制手柄来旋转椅子。
⏹ 指定饼图中的扇区数目。
绘图环境打开模板后，您将看到Microsoft Office Visio 绘图环境，它包括菜单、工具栏、包含形状的模具、绘图页和位于绘图页右侧的任务窗格。
您在绘图页上创建绘图，所创建的绘图表示打印页面，并包含帮助调整形状位置的网格。
使用任务窗格可以在工作或与其他小组成员协作时快速访问各种类型的信息。
Visio 菜单和工具栏与其他Microsoft Office 系统程序中的菜单和工具栏类似，因此您可以用熟悉的方法打开、打印和保存图表。
创建图表第一讲：开始创建图表在这一讲中，您将开始创建流程图并学习如何：⏹ 打开模板。
⏹ 添加形状。
⏹ 删除形状。
⏹ 查找形状。
打开模板⏹ 使用模板开始创建Microsoft Office Visio 图表。
完整的VISIO教程(绝对干货)
直接从系统出来的数据标示
流向
表示执行的方向与顺序，可以双向循环执行时用的 连接符
曲线连接线 两个操作不在一水平线上时，用曲线连接。
联系
同一流程图中从一个进程到另一个进程的交叉引用
A
22
4.2 业务流程图
创建类似这个示例的图表非常容 易。各种形状已为您制作完毕 （在本示例中为流程图中的矩 形）。您要做的全部工作就是将 它们拖放就位，键入一些文本， 然后对其大小稍做调整。
根据管理创新要求 下达成果征集通知
组织收集整理 上报的成果资料
组织相关单位评审
注： 持续改进部根据成果评审相 关规定，对上报的成果进行 评审，形成评审结果。
N
说明：
1、每年11月中旬，各 单位根据持续改进部下 发的管理创新成果征集 通知组织成果申报。
提出评审结果和 方案
审批
2、申报单位要根据成 果撰写要求组织材料， 并积极组织内审，确保 成果质量。内容详细要 求见附件。
申报。
4、本流程自下发之日 起执行，由持续改进部 负责解释。
是否符
结束
合要求
流程类别： 综合管理
流程说明：本流程为规范公司各类管理创新成果的申报而制 定。适用于企业各类管理创新成果的申报管理。
编制:郭庆爱
审核: 刘中意
批准: 韩黎生
编制时间: 2010年11月10日 审核时间:2010年11月10日 批准时间: 2010年11月10日
有两种方式可以创建这种图表：
1.通过将形状拖放就位，您可以 直观地创建图表。
2.通过在大纲窗口中键入大纲， 您可以自动创建图表。
例如：构思一个业绩预计为 100 万的销售工作时，
即可采用构思图处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. Visio 2003介绍
Visio 2003是一个图表绘制软件，可以帮助使用者创建包含复杂设想、过程与系统的业务图表和技术图表。
使用Visio创建图表，用户能够将信息形象化，并能以清楚简明的方式进行有效的交流，这是仅仅使用文字和数字所无法表现的。
Visio 2003还可通过与数据源直接同步自动形象化数据，以提供最新的图表。
Visio 2003的文件共有4种类型：
⑴绘图文件(.vsd)用于存储绘制的各种图形。
一个绘图文件中可以有多个绘图页，它是Visio 中最常用的文件。
⑵模具文件(.vss)用来存放绘图过程中生成各种图形的“母体”，即形状（图形）。
Visio自带了大量对应于不同绘图场合的模具文件，给绘图带来了很大的便利。
用户还可以根据自身的需要，生成自己的模具文件。
⑶模板文件(.vst)同时存放绘图文件和模具文件，并定义了相应的工作环境。
Visio自带了许多模板文件。
用户可以利用Visio自带的或自己生成的模具文件，对操作环境加以改造，进而生成自己的模板文件。
⑷用户可根据自己的需要将绘图文件与模具文件结合起来，定义最适合自己的工作环境，即生成工作环境文件(.vsw)。
该文件存储了绘图窗口、各组件的位置和排列方式等。
在下次打开时，可以直接进入预设的工作环境。
2. 创建模具“E-R”图
⑴在“流程图”－〉“基本流程图”中找到菱形和方块，分别右击选择“添加到我的形状”－〉“添加到新模具”。
之后出现“另存为”对话框，把新模具命名为“E-R图”，这样我们就把菱形和方块添加到了新模具“E-R图”中。
⑵用同样的思路，在“数据库”－〉“ORM图表”找到椭圆和直线，添加到模具“E-R图”中。
⑶在“数据库”－〉“ORM图表”里的“频率约束”，是一个无边框的小矩形，适合来标示实体联系类型（1 : 1，1 : n或m : n）类型，把它添加到“E-R图”模具中。
添加完成后，就可以在画E-R图时打开该模具，E-R图所有的元素都会在一个模具中显示出来了。
这样以后画E-R图就方便多了。
