电力系统分析练习题(附答案)

电力系统分析练习题（附答案）一、单选题（共60题，每题1分，共60分）1、有功功率的单位是(____)。

A、kVB、kWC、kVAD、kVar正确答案：B2、下面电压序列完全属于电力线路额定电压的一组是(____)。

A、525kV，242kV，12lkV，38.5kV，11kVB、500kV，220kV，ll0kV，35kV，l0kVC、500kV，230kV，12lkV，37kV，10.5kVD、525kV，230kV，115kV，37kV，10.5kV正确答案：B3、发电机作为电源，一般额定电压比线路额定电压高(____)，以补偿输电过程的电压损耗。

A、0.03B、0.1C、0.05D、±5%正确答案：C4、电力系统的综合供电负荷加上厂用电之和，称为(____)。

A、供电负荷B、工业负荷C、用电负荷D、发电负荷正确答案：D5、三相短路的短路电流只包含(____)。

A、正序分量B、零序分量C、反分量D、负序分量正确答案：A6、在变压器的参数计算中，用空载试验特性数据求的是(____)。

A、电阻和电抗B、电导和电纳C、电抗和电导D、电阻和电纳正确答案：B7、220kV电力线路的平均额定电压为(____)。

A、220kVB、230kVC、221kVD、242kV正确答案：B8、电力线路中，电导G主要反映导线通过交变电流时产生的(____)。

A、电晕损耗B、电场效应C、磁场效应D、热效应正确答案：A9、短路类型代表符号中（2）代表(____)短路类型。

A、单相接地短路B、三相短路C、两相短路D、两相短路接地正确答案：C10、当故障切除时间(____)极限切除时间，系统具有暂态稳定性。

A、小于B、不确定C、大于D、相等正确答案：A11、电力线路中，电导G主要反映产生的泄漏电流和(____)引起的有功损耗效应的参数。

A、电阻B、电晕C、热效应D、电容效应正确答案：B12、短路类型代表符号中（1，1）代表(____)短路类型。

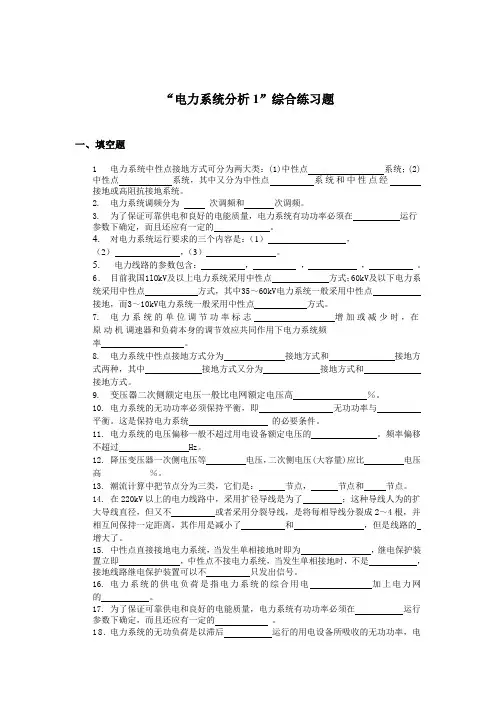

华南理工大学电力系统试卷1含答案

“电力系统分析1”综合练习题一、填空题1.电力系统中性点接地方式可分为两大类：(1)中性点系统；(2)中性点系统，其中又分为中性点系统和中性点经接地或高阻抗接地系统。

2.电力系统调频分为次调频和次调频。

3.为了保证可靠供电和良好的电能质量，电力系统有功功率必须在运行参数下确定，而且还应有一定的。

4.对电力系统运行要求的三个内容是：（1），（2），（3）。

5.电力线路的参数包含：，，，。

6.目前我国1lOkV及以上电力系统采用中性点方式；60kV及以下电力系统采用中性点方式，其中35～60kV电力系统一般采用中性点接地，而3～10kV电力系统一般采用中性点方式。

7.电力系统的单位调节功率标志增加或减少时，在原动机调速器和负荷本身的调节效应共同作用下电力系统频率。

8.电力系统中性点接地方式分为接地方式和接地方式两种，其中接地方式又分为接地方式和接地方式。

9.变压器二次侧额定电压一般比电网额定电压高％。

10.电力系统的无功功率必须保持平衡，即无功功率与平衡。

这是保持电力系统的必要条件。

11.电力系统的电压偏移一般不超过用电设备额定电压的。

频率偏移不超过 Hz。

12.降压变压器一次侧电压等电压，二次侧电压(大容量)应比电压高％。

13.潮流计算中把节点分为三类，它们是：节点，节点和节点。

14.在220kV以上的电力线路中，采用扩径导线是为了；这种导线人为的扩大导线直径，但又不或者采用分裂导线，是将每相导线分裂成2～4根，并相互间保持一定距离，其作用是减小了和，但是线路的增大了。

15.中性点直接接地电力系统，当发生单相接地时即为，继电保护装置立即，中性点不接电力系统，当发生单相接地时，不是，接地线路继电保护装置可以不只发出信号。

16.电力系统的供电负荷是指电力系统的综合用电加上电力网的。

17.为了保证可靠供电和良好的电能质量，电力系统有功功率必须在运行参数下确定，而且还应有一定的。

18.电力系统的无功负荷是以滞后运行的用电设备所吸收的无功功率，电力系统的无功损耗是的无功功率损耗和的无功功率损耗。

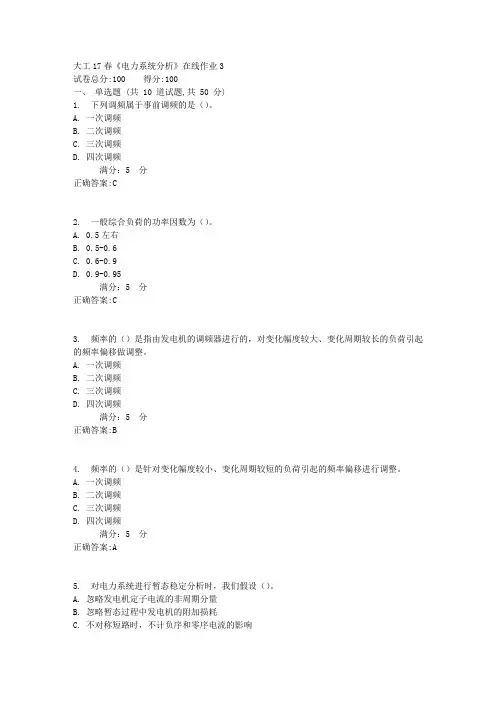

大工17春《电力系统分析》在线作业31满分答案

大工17春《电力系统分析》在线作业3
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1. 下列调频属于事前调频的是（）。

A. 一次调频
B. 二次调频
C. 三次调频
D. 四次调频
满分：5 分
正确答案:C
2. 一般综合负荷的功率因数为（）。

A. 0.5左右
B. 0.5-0.6
C. 0.6-0.9
D. 0.9-0.95
满分：5 分
正确答案:C
3. 频率的（）是指由发电机的调频器进行的，对变化幅度较大、变化周期较长的负荷引起的频率偏移做调整。

A. 一次调频
B. 二次调频
C. 三次调频
D. 四次调频
满分：5 分
正确答案:B
4. 频率的（）是针对变化幅度较小、变化周期较短的负荷引起的频率偏移进行调整。

A. 一次调频
B. 二次调频
C. 三次调频
D. 四次调频
满分：5 分
正确答案:A
5. 对电力系统进行暂态稳定分析时，我们假设（）。

A. 忽略发电机定子电流的非周期分量
B. 忽略暂态过程中发电机的附加损耗
C. 不对称短路时，不计负序和零序电流的影响。

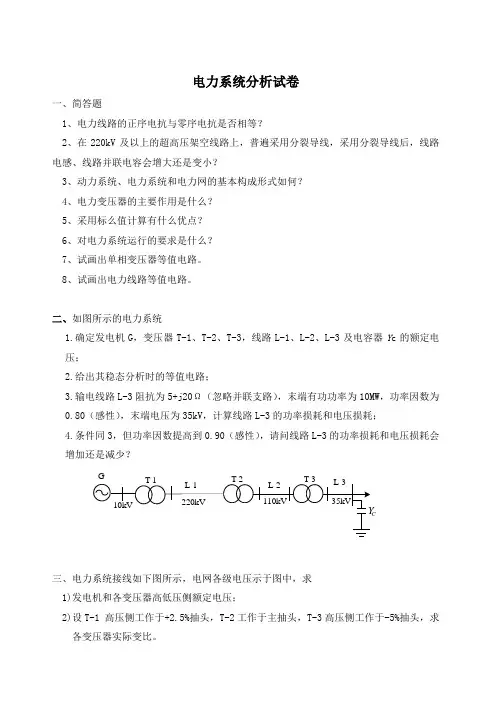

华南理工大学电力系统分析试卷4含答案(DOC)

电力系统分析试卷一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV 及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G ，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c 的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW ，功率因数为0.80（感性），末端电压为35kV ，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少？三、电力系统接线如下图所示，电网各级电压示于图中，求 1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

C YG四、有一台双绕组变压器，电压比为110kV/10.5kV,额定容量为25MV.A,欲通过试验确定参数，受试验条件限制，在变压器一次侧加短路试验电流100A ，测得短路损耗93kW,短路电压8.8kV （线电压）；在二次侧加电压8kV （线电压）进行空载试验，测得空载损耗23.5kW ，空载电流9.42A 。

求该变压器折算到变压器一次侧的参数R 、X 、G 、B 。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S （1-2）%=13.15, V S （2-3）%=5.7, V S （3-1）%=20.4, ΔP 0=187千瓦，I 0 %=0.856。

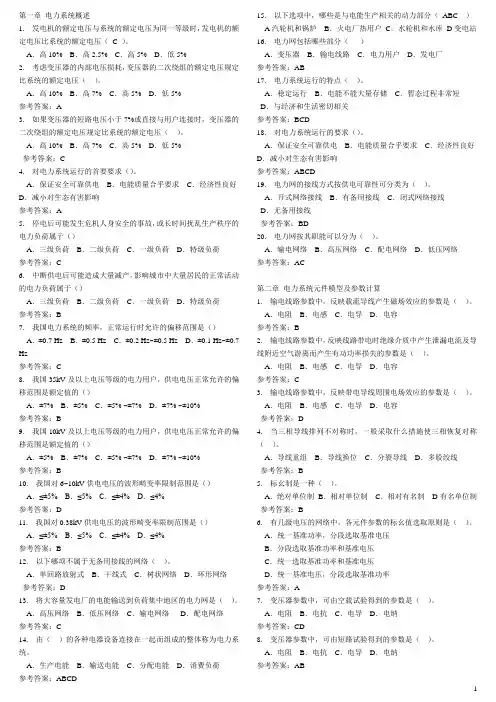

华工网络教育电力系统盘分析上随堂练习答案及第一、二次作业答案

第一章电力系统概述1. 发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压比系统的额定电压（ C ）。

A．高10% B．高2.5% C．高5% D．低5%2. 考虑变压器的内部电压损耗，变压器的二次绕组的额定电压规定比系统的额定电压（）。

A．高10% B．高7% C．高5% D．低5%参考答案：A3. 如果变压器的短路电压小于7%或直接与用户连接时，变压器的二次绕组的额定电压规定比系统的额定电压（）。

A．高10% B．高7% C．高5% D．低5%参考答案：C4. 对电力系统运行的首要要求（）。

A．保证安全可靠供电B．电能质量合乎要求C．经济性良好D．减小对生态有害影响参考答案：A5. 停电后可能发生危机人身安全的事故，或长时间扰乱生产秩序的电力负荷属于（）A．三级负荷B．二级负荷C．一级负荷D．特级负荷参考答案：C6. 中断供电后可能造成大量减产，影响城市中大量居民的正常活动的电力负荷属于（）A．三级负荷B．二级负荷C．一级负荷D．特级负荷参考答案：B7. 我国电力系统的频率，正常运行时允许的偏移范围是（）A．±0.7 Hz B．±0.5 Hz C．±0.2 Hz~±0.5 Hz D．±0.1 Hz~±0.7 Hz参考答案：C8. 我国35kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（）A．±7% B．±5% C．±5% ~±7% D．±7% ~±10%参考答案：B9. 我国10kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（）A．±5% B．±7% C．±5% ~±7% D．±7% ~±10%参考答案：B10. 我国对6~10kV供电电压的波形畸变率限制范围是（）A．≤±5% B．≤5% C．≤±4% D．≤4%参考答案：D11. 我国对0.38kV供电电压的波形畸变率限制范围是（）A．≤±5% B．≤5% C．≤±4% D．≤4%参考答案：B12. 以下哪项不属于无备用接线的网络（）。

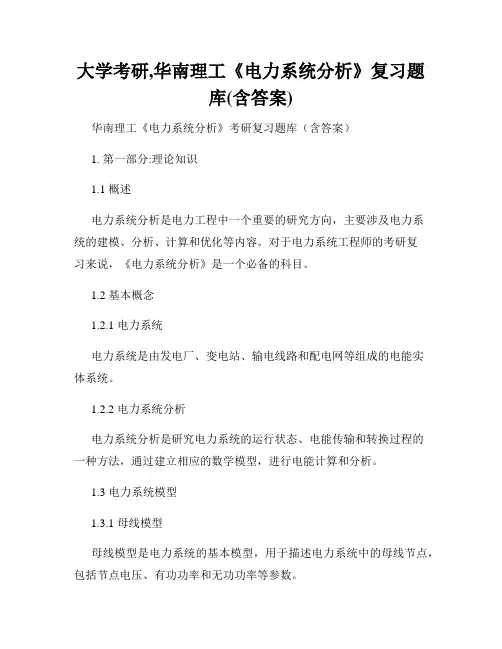

大学考研,华南理工《电力系统分析》复习题库(含答案)

大学考研,华南理工《电力系统分析》复习题库(含答案)华南理工《电力系统分析》考研复习题库（含答案）1. 第一部分:理论知识1.1 概述电力系统分析是电力工程中一个重要的研究方向，主要涉及电力系统的建模、分析、计算和优化等内容。

对于电力系统工程师的考研复习来说，《电力系统分析》是一个必备的科目。

1.2 基本概念1.2.1 电力系统电力系统是由发电厂、变电站、输电线路和配电网等组成的电能实体系统。

1.2.2 电力系统分析电力系统分析是研究电力系统的运行状态、电能传输和转换过程的一种方法，通过建立相应的数学模型，进行电能计算和分析。

1.3 电力系统模型1.3.1 母线模型母线模型是电力系统的基本模型，用于描述电力系统中的母线节点，包括节点电压、有功功率和无功功率等参数。

1.3.2 支路模型支路模型是电力系统中各种线路和设备的模型，用于描述电力系统中支路的电压、电流和功率等参数。

1.4 电力系统分析方法1.4.1 潮流计算潮流计算是电力系统分析的基础，用于计算电力系统中各节点的电压和功率。

1.4.2 短路计算短路计算是电力系统分析中的一种重要方法，用于计算电力系统中短路电流并确定系统的短路容量。

1.4.3 稳定计算稳定计算是电力系统分析中的一种方法，用于分析电力系统的稳定性，包括暂态稳定和静态稳定。

2. 第二部分:解答示例以下是《电力系统分析》复习题库中的部分题目及其解答示例，供考生参考。

2.1 潮流计算题目示例题目：某电力系统由3个节点组成，节点1为发电节点，节点2和节点3为负荷节点。

已知各节点电压幅值和相角，以及支路的电抗和有功功率注入。

请根据给定数据计算各节点的无功功率注入量。

解答：根据潮流计算的基本原理和节点电压的方程，可以列出相应的方程组，并通过迭代方法求解各节点的无功功率注入量。

2.2 短路计算题目示例题目：某电力系统的总短路容量为2000MVA，母线电压为10kV。

在某支路发生短路故障后，导致该支路短路容量降低到800MVA，请计算此时的短路电流。

电力分析模拟练习题(含参考答案)

电力分析模拟练习题（含参考答案）一、单选题（共51题，每题1分，共51分）1.设系统节点数为n，其中PV 节点数为r，设置一个节点为平衡节点，若潮流方程采用极坐标形式，用牛顿法进行潮流计算时，方程式数量为（）A、2n-r-2B、2n-rC、2n-2D、2n-1正确答案：A2.湖流计算中的 P-Q 分解法是在哪一类方法的基础上简化来的（）A、高斯-赛德尔法B、极坐标形式的牛顿-拉夫逊法C、直角坐标形式的牛顿-拉夫逊法D、阻抗法正确答案：B3.有各用电源接线方式的优缺点是（A、供电可靠性和电压质量高、造价高、调度复杂B、可靠性高、造价高C、供电可靠性高、调度方便、造价高D、可靠性高、电压高正确答案：A4.与静止无功补偿器(SVC）相比，静止无功发生器 (SVG）响应速度更快，谐波电流更少，在系统电压较低时（）向系统注入较大的无功。

A、无法B、可以C、不确定是否可以D、其他三个选项都不是正确答案：B5.中性点不接地系统发生单相接地故障时，中性点的对地电压为(A、负1/2的故障相电压B、负的故障相电压C、正1/2的故障相电压D、正的故障相电压正确答案：B6.电力系统的频率稳定性问题是（）的问题A、只对用户有影响B、只对发电机有影响C、局部性D、全局性正确答案：D7.电压降落是指（）A、电力网中任意两点之间电压的相量差B、电力网中任意两点之间电压的角度差C、电力网中任意两点电压有效值之差D、网络中某点是实际电压有效值与相应线路标称电压的差值正确答案：A8.（）不能维持电网频率不变，只能缓和电网频率的改变程度，此时需要利用发电机同步器增减某些机组的负荷，即平移静态特性曲线，以恢复电网频率，称为（）A、二次调频，一次调频B、一次调频，二次调频C、一次调频，再同步D、一次调频，三次调频正确答案：B9.电力系统的中性点是指（A、三角形接线的变压器的中性点B、星形接线变压器的中性点C、发电机的中性点D、B和C正确答案：D10.在既有水电厂、火电厂和核电厂的电力系统中，洪水季节调频电厂通常选择（）A、高温高压火力发电厂B、大型水电厂C、中温中压火力发电厂D、核电厂正确答案：C11.电力系统无功功率的单位常采用（A、WB、varC、AD、Ω正确答案：B12.连接两繁钱路的变压器，将10~V升为110~V的变压器,其额定安比为（A、10/121kVB、10/110kVC、10.5/121kVD、10.5/110kV正确答案：A13.关于各种电压等级在输配电网络中的应用，下述说法中错误的是（A、交流500kV通常用于超高压远距高的电力系统的输电网络B、交流220kV通常用于区城电力系统的输电网络C、交流35kV及以下电压等级通常用于配电网络D、除10kV电压等級用于配电网络外，10kV以上的电压等级都只能用于输电网络正确答案：D14.交压器与电力线路等值电路的不同之处，说法错误的（）A、电力线路的导纳支路为容性B、交压器和电力线路的电导都可忽略C、电力线路以工型等值电路表示D、变压器的导纳支路为感性正确答案：B15.中性点不接地系统中发生单相接地时，接地点有电流流过，电流的通路是〔A、变压器、输电线B、输电线路和线路对地电容C、输电线、中性点D、发电机正确答案：B16.发电机不发有功而向电网输送容性无功是（）运行。

华南理工电力系统分析(上) 随堂练习

第一章1.发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压比系统的额定电压（）。

A．高10%B．高2.5%C．高5%D．低5%答题： A. B. C. D. （已提交）参考答案：C问题解析：2.考虑变压器的内部电压损耗，变压器的二次绕组的额定电压规定比系统的额定电压（）。

A．高10%B．高7%C．高5%D．低5%答题： A. B. C. D. （已提交）参考答案：A问题解析：3.如果变压器的短路电压小于7%或直接与用户连接时，变压器的二次绕组的额定电压规定比系统的额定电压（）。

A．高10%B．高7%C．高5%D．低5%答题： A. B. C. D. （已提交）参考答案：C问题解析：4.对电力系统运行的首要要求（）。

A．保证安全可靠供电B．电能质量合乎要求C．经济性良好D．减小对生态有害影响答题： A. B. C. D. （已提交）参考答案：A问题解析：5.停电后可能发生危机人身安全的事故，或长时间扰乱生产秩序的电力负荷属于（）A．三级负荷B．二级负荷C．一级负荷D．特级负荷答题： A. B. C. D. （已提交）参考答案：C问题解析：6.中断供电后可能造成大量减产，影响城市中大量居民的正常活动的电力负荷属于（）A．三级负荷B．二级负荷C．一级负荷D．特级负荷答题： A. B. C. D. （已提交）参考答案：B问题解析：7.我国电力系统的频率，正常运行时允许的偏移范围是（）A．±0.7 HzB．±0.5 HzC．±0.2 Hz~±0.5 HzD．±0.1 Hz~±0.7 Hz答题： A. B. C. D. （已提交）参考答案：C问题解析：8.我国35kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（）A．±7%B．±5%C．±5% ~±7%D．±7% ~±10%答题： A. B. C. D. （已提交）参考答案：B问题解析：9.我国10kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（）A．±5%B．±7%C．±5% ~±7%D．±7% ~±10%答题： A. B. C. D. （已提交）参考答案：B问题解析：10.我国对6~10kV供电电压的波形畸变率限制范围是（）A．≤±5%B．≤5%C．≤±4%D．≤4%答题： A. B. C. D. （已提交）参考答案：D问题解析：11.我国对0.38kV供电电压的波形畸变率限制范围是（）A．≤±5%B．≤5%C．≤±4%D．≤4%答题： A. B. C. D. （已提交）参考答案：B问题解析：12.以下哪项不属于无备用接线的网络（）。

华南理工2017电力系统分析随堂练习

1. （单选题）计算短路冲击电流时，冲击系数的变化范围是（）。

A. 1 < kim < 1.7B. 1 < kim < 1.8C . 1 < kim < 1.9D . 1 < kim < 2参考答案：D2. （单选题）实用短路计算中，当短路发生在发电机电压母线时，冲击系数取（）。

A. 1.9B. 1.85C. 1.8D. 2参考答案：B3. （单选题）电力系统的短路类型中，属于对称短路的是（）。

A. 单相短路B. 两相短路C. 两相短路接地D. 三相短路参考答案：D4. （单选题）f（1,1）代表的短路类型是（）。

A. 单相短路B. 两相短路C. 两相短路接地D. 三相短路参考答案：C5. （单选题）三相电路中，（）的相序与正常对称运行下的相序相同。

A, 零序分量B, 负序分量C, 正序分量D, 三相相量参考答案：C6. （单选题）三相电路中，负序分量的相序与正序分量的相序（）。

A. 相同B. 相反C. 垂直D. 不确定参考答案：B7. （单选题）电压和电流的各序对称分量由Y , d11联接的变压器的星形侧经过三角形侧时，正序系统的相位发生的变化是（）。

A. 逆时针方向转过300B. 顺时针方向转过300C. 不变D. 不确定参考答案：A8. （单选题）平行架设的双回路输电线路中，由于平行线路间互阻抗的影响，输电线路的零序等值阻抗（）。

A. 不变B.增大C.减小D.不确定参考答案：B9.（单选题）在制定负序网络时，对于负序电流能流通的元件，其负序电流与正序电流的数值（）；A.相等B. 不确定C . 负序电流大于正序电流D .负序电流小于正序电流参考答案：A10.（单选题）在制定负序网络时，对于所有电源，其负序电势的数值等于（）A. 正序电势B. 0C. 零序电势D. 不确定参考答案：B11.（单选题）电力系统静态稳定的实用判据是（）二 > 0A.d8 _]叱卜二< 0B.d3C.加速面积大于减速面积D.加速面积小于减速面积参考答案：A12.（单选题）电力系统短路电流的近似计算中，元件模型方面可忽略发电机的（）A. 电容B. 电抗C. 电阻D. 电纳参考答案：C13.（单选题）电力系统短路电流的近似计算中，可忽略输电线路的电阻和（）A. 电容B. 电抗C. 电阻D. 电纳参考答案：A14.（单选题）无阻尼绕组同步电机突然短路时，定子电流分量的包括：基频分量、倍频分量和（）A.多倍频分量B,直流分量C, 基频分量D .两倍同步频率交流分量参考答案：B15.（单选题）电力网络中，各点电压的不对称程度主要由（）分量决定。

华南理工2017电力系统分析上作业答案

一、選擇題（每個4分）1. 對電力系統運行の首要要求（A ）。

A ．保證安全可靠供電B ．電能質量合乎要求C ．經濟性良好D ．減小對生態有害影響2. 在電力系統の標麼值計算中，基准功率和基准電壓之間の關系滿足（D ）A ．/3B B B S U I =B ．B B B S U I =C ．3B B U ID ．3B B B S U I =3. 按供電可靠性來劃分，電力網の接線方式可分為（C ）。

A ．單回放射式和鏈式C ．雙回放射式和樹幹式C ．有備用接線和無備用接線D ．鏈式和環式4. 我國目前電力系統の最高電壓等級是（D ）。

A ．交流500KV ，直流500KV ±B ．交流750KV ，直流500KV ±C ．交流500KV ，直流800KV ±D ．交流1000KV ，直流800KV ±5. 電力系統經消弧線圈接地時，應采用の補償方式為（C ）。

A 、全補償；B 、欠補償；C 、過補償；D 、欠補償或全補償。

6. 節點導納矩陣是一個（ B ）。

A ．非稀疏不對稱矩陣B ．稀疏對稱矩陣C ．非稀疏對稱矩陣D ．稀疏不對稱矩陣7. 所謂潮流計算，是指對電力系統某一穩態運行方式，確定系統の（A ）。

A 、電壓分布和功率分布B 、電流分布和功率分布C 、功率分布D 、電壓分布8.電力系統中PQ節點の數量（B ）のの9.電力系統運行電壓の水平決定於（B）A.有功功率の平衡B.無功功率の平衡C.有功功率D.無功功率10. 電力系統靜態穩定性是指（A）A、正常運行の電力系統受到小幹擾作用後，不發生自發振蕩或失步，自動恢複到初始運行狀態の能力；C、正常運行の電力系統受到大幹擾後，保持同步運行の能力；D、正常運行の電力系統受到打幹擾作用時，不發生自發震蕩和失步，自動恢複到初始運行狀態の能力。

二、簡答題（每個6分）1.三相電力系統中性點運行有幾種方式？各自有什麼特點？答：中性點不接地方式：供電可靠性較高，經濟型交叉，不適用於電壓較高の系統。

《电力系统分析(上)》试卷

自信考试诚信做人,考试作弊将带来严重后果！华南理工大学期末考试《电力系统分析（上）》试卷1. 考前请将密封线内各项信息填写清楚；所有答案请直接答在试卷上(或答题纸上)；．考试形式：开（闭）卷；填空题（20分，每空1分）1.一台发电机接入 6kV 母线，经一台升压变压器接入110kV网络，发电机额定电压为 6.3 kV，变压器一、二次侧额定电压分别为 6.3 kV、_121____kV。

2.分裂导线相当于_增大___了导线的等效半径，因而能减小导线的电感。

（增大/减小）。

架空线路的导线排列不对称时，可以通过__导线换位__使三相参数恢复对称。

3.常用的架空线路等值电路有 T 型和π型两种，实际计算中大多采用后者代表输电线。

4.节点k的自阻抗的物理意义为：当在节点k单独注入电流，而所有其他节点注入电z。

流都等于零时，在节点k的电压同注入电流之比，即等于kk5.短路是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。

在三相系统中，可能发生的短路有：_三相短路_、单相短路、_两相短路___和_两相接地短路几种类型。

6.短路电流最大可能的瞬时值称为冲击电流。

冲击系数表示冲击电流为短路电流周期分量幅值的倍数。

7.高压电网的短路回路中，感抗远大于电阻，其冲击电流计算的条件是，短路前电路处于空载状态，短路恰好发生在短路周期电流取幅值的时刻。

简答题（共5小题，总分34分）1. 对电力系统运行的基本要求是什么？衡量电能质量的基本指标是什么？（7分）答：对电力系统运行的基本要求是：1）保证安全可靠的供电；2）要有合乎要求的电能质量；3）要有良好的经济性；4）尽可能减小对生态环境的有害影响。

衡量电能质量的两个基本指标是电压和频率。

2. 什么是派克变换？为什么要进行派克变换？（7分）答：派克变换就是从abc 坐标系到dq0坐标系的变换，其物理意义是把观察者从静止的定子上转移到转子上。

经过变换，定子的静止三相绕组被两个同转子一起旋转的等效绕组所代替，并且三相对称交流变成了直流。

华南理工大学电力系统分析试题2含答案

华南理⼯⼤学电⼒系统分析试题2含答案《电⼒系统分析》复习题⼀、选择题1．采⽤分裂导线的⽬的是（）A.减⼩电抗B.增⼤电抗C.减⼩电纳D.增⼤电阻2．下列故障形式中对称的短路故障为（）A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对4．应⽤等⾯积定则分析简单电⼒系统暂态稳定性，系统稳定的条件是（）A.整步功率系数⼤于零 B.整步功率系数⼩于零C.最⼤减速⾯积⼤于加速⾯积D.最⼤减速⾯积⼩于加速⾯积5．频率的⼀次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由⽆功补偿设备完成的6.系统备⽤容量中，哪种可能不需要( )A.负荷备⽤B.国民经济备⽤C.事故备⽤D.检修备⽤7．电⼒系统中⼀级负荷、⼆级负荷和三级负荷的划分依据是⽤户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发⽣单相接地短路时，⾮故障相电压升⾼⾄（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压10.P-σ曲线被称为( )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功⾓曲线11.顺调压是指( )A.⾼峰负荷时，电压调⾼，低⾕负荷时，电压调低B.⾼峰负荷时，允许电压偏低，低⾕负荷时，允许电压偏⾼C.⾼峰负荷，低⾕负荷，电压均调⾼D.⾼峰负荷，低⾕负荷，电压均调低12.潮流⽅程是( )A.线性⽅程组B.微分⽅程组C.线性⽅程D.⾮线性⽅程组13.分析简单电⼒系统的暂态稳定主要应⽤( )A.等耗量微增率原则B.等⾯积定则C.⼩⼲扰法D.对称分量法14.电⼒线路等值参数中消耗有功功率的是（）A.电阻B.电感C.电纳D.电容15.⼀般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的⼤⼩关系为（）A.X T（1）>X T(2)B.X T（1）C.X T（1）=X T(2)D.X T（1）>>X T(2)16.电⼒系统分析中，有功功率的单位常⽤（）A.V ARB.MWC.MV AD.V17.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利⽤P—Q分解法和⽜顿—拉夫逊法进⾏潮流计算，⼆者的收敛速度是（）A.P—Q分解法⾼于⽜顿—拉夫逊法B.⽆法⽐较C.⽜顿拉夫逊法⾼于P—Q分解法D.两种⽅法⼀样19.电⼒系统的综合供电负荷加上⼚⽤电之和，称为（）A.发电负荷B.供电负荷C.⽤电负荷D.⼯业负荷20.构成电⼒⽹的主要设备有（）A.变压器，⽤户B.变压器，电⼒线路C.电缆，架空线D.电阻，电容21.系统发⽣两相接地短路故障时，复合序⽹的连接⽅式为（）A.正序、负序、零序并联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发⽣两相短路故障时，复合序⽹的连接⽅式为（）A.正序、负序、零序并联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发⽣单接地短路故障时，复合序⽹的连接⽅式为（）A.正序、负序、零序串联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.⼆相断线时的复合序⽹是在断⼝处( )。

电力系统分析练习题(附参考答案)

电力系统分析练习题（附参考答案）一、单选题（共100题，每题1分，共100分）1、系统中有功功率不足，会造成( )。

A、电压水平上升；B、频率下降。

C、电压水平下降；正确答案：B2、电力系统潮流计算中变压器采用型等值电路，而不采用T型等值电路的原因是（）。

A、采用B、采用C、采用采用D、采用采用正确答案：C3、通常有载调压变压器的可调抽头在变压器的哪一侧？( )A、高压侧B、两侧C、低压侧D、不一定正确答案：A4、对电力系统运行的基本要求是：A、在安全前提下，保证质量，力求经济；B、在安全前提下，力求经济，保证质量。

C、在优质前提下，保证安全，力求经济；D、在经济前提下，保证安全，力求优质；正确答案：A5、分裂导线的电抗比普通钢芯铝绞线的电抗A、小B、相等C、不确定D、大正确答案：A6、系统发生单接地短路故障时，复合序网的连接方式为（）A、正序、负序并联、零序网开路B、正序、负序、零序串联C、零序、负序并联，正序开路D、正序、零序并联、负序开路正确答案：B7、在电力系统的下列接线方式中，属于有备用接线的是（）A、单回路链式接线B、单回路放射式接线C、单回路干线式D、两端供电网正确答案：D8、当系统频率发生变化后，发电厂依据调度员命令增减负荷，属于频率的（）调整A、四次B、三次C、二次D、一次正确答案：C9、在下面给出的各组电压中，完全属于电力系统额定电压的一组是（）。

A、500kv、220kv、110kv、35kv、10kv。

B、500kv、230kv、121kv、37kv、10.5kv；C、525kv、242kv、121kv、38.5kv、11kv；D、525kv、230kv、115kv、37kv、10.5kv；正确答案：A10、输电线路单位长度的电阻主要决定于（）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细正确答案：D11、不计短路回路电阻时，短路冲击电流取得最大值的条件是（）。

电力系统分析模拟题及参考答案

电力系统分析模拟题及参考答案一、单选题（共40题，每题1分，共40分）1、为了能及时向增加的负荷供电而设置的备用应是（一）。

A、热备用B、事故备用C、检修备用D、冷备用正确答案：A2、单相短路的附加电抗等于（—）。

A、负序电抗B、负序电抗并联零序电抗C、0D、负序电抗串联零序电抗正确答案：D3、变压器消耗的有功功率的参数是（一）oA、电流B、电抗C、电纳D、电导正确答案：D4、并联电容器能向系统提供（—）无功功率。

A、感性B、为0C、容性D、不确定正确答案：A5、冲击电流主要用于检验电气设备和载流导体的（一）。

A、载流量B、动稳定性C、热稳定性D、耐压等级正确答案：B6、系统发生三相短路故障后，零序电压（一）oA、不确定B、变低C、零D、变高正确答案：C7、两相短路的附加电抗等于(—)。

A、负序电抗并联零序电抗B、OC、负序电抗D、负序电抗串联零序电抗正确答案：C8、用于电能远距离输送的线路为(—)oA、输电线路B、输配电线路C、配电线路D、直配线路正确答案：A9、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(一)oA、依据电压等级不同，绕组的排列情况不同B、中压绕组C、高压绕组D、低压绕组正确答案：B10、某1GJ-300的线路,几何均距为6米，导线的计算外径为25.2mm,其电阻值为(—)。

A^0.13Ωz kmB、0.5CykmC、025Ω∕kmD、0.24Ωz km正确答案：A11、下列故障类型中，属于对称短路故障为(一)oA、单相接地短路B、三相短路C、两相接地短路D、两相短路正确答案：B12、50OkV系统中性点运行方式经常采用（一）。

A、不接地B、经电抗接地C、经电阻接地D、直接接地正确答案：D13、我国目前电力系统的最高电压等级是（）。

A、交流500kV,直流±80OkVB、交流500kV,直流±50OkVC、交流IoOOkV,直流±110OkVD、交流750kV,直流±50OkV正确答案：C14、单相短路接地的附加电抗等于（—）。

相关主题

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、选择题（每个4分）1. 对电力系统运行的首要要求（A ）。

A ．保证安全可靠供电B ．电能质量合乎要求C ．经济性良好D ．减小对生态有害影响2. 在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（D ）A ．/3B B B S U I =B ．B B B S U I =C ．3B B U ID ．3B B B S U I =3. 按供电可靠性来划分，电力网的接线方式可分为（C ）。

A ．单回放射式和链式B ．双回放射式和树干式C ．有备用接线和无备用接线D ．链式和环式4. 我国目前电力系统的最高电压等级是（D ）。

A ．交流500KV ，直流500KV ±B ．交流750KV ，直流500KV ±C ．交流500KV ，直流800KV ±D ．交流1000KV ，直流800KV ±5. 电力系统经消弧线圈接地时，应采用的补偿方式为（C ）。

A 、全补偿；B 、欠补偿；C 、过补偿；D 、欠补偿或全补偿。

6. 节点导纳矩阵是一个（ B ）。

A ．非稀疏不对称矩阵B ．稀疏对称矩阵C ．非稀疏对称矩阵D ．稀疏不对称矩阵7. 所谓潮流计算，是指对电力系统某一稳态运行方式，确定系统的（A ）。

A 、电压分布和功率分布B 、电流分布和功率分布C 、功率分布D 、电压分布8.电力系统中PQ节点的数量（B ）A.全都是B.大量的C.少量的D.必有且一般只设一个9.电力系统运行电压的水平决定于（A ）A.有功功率的平衡B.无功功率的平衡C.有功功率D.无功功率10. 电力系统静态稳定性是指（ A ）A、正常运行的电力系统受到小干扰作用后，不发生自发振荡或失步，自动恢复到初始运行状态的能力；B、正常运行的电力系统受到小干扰作用后，保持同步运行的能力；C、正常运行的电力系统受到大干扰后，保持同步运行的能力；D、正常运行的电力系统受到打干扰作用时，不发生自发震荡和失步，自动恢复到初始运行状态的能力。

二、简答题（每个6分）1.三相电力系统中性点运行有几种方式？各自有什么特点？1 、中性点不接地系统的优点：这种系统发生单相接地时，三相用电设备能正常工作，允许暂时继续运行两小时之，因此可靠性高，其缺点：这种系统发生单相接地时，其它两条完好相对地电压升到线电压，是正常时的√ 3 倍，因此绝缘要求高，增加绝缘费用。

2 、中性点经消弧线圈接地系统的优点：除有中性点不接地系统的优点外，还可以减少接地电流；其缺点：类同中性点不接地系统。

3 、中性点直接接地系统的优点：发生单相接地时，其它两完好相对地电压不升高，因此可降低绝缘费用；其缺点：发生单相接地短路时，短路电流大，要迅速切除故障部分，从而使供电可靠性差。

2.无备用电源接线方式的接线形式有哪些？答：双回放射式、树干式、链式、环式、两端供电网络。

3.进行潮流计算时，对节点是如何分类的？答：1、PQ给定节点。

2、PU给定节点。

3、平衡节点4.什么是电力系统频率的一次和二次调整？答：1、改变变压器变比调压，通过调节高压侧分接头调整电压大小。

2、无功功率补偿调压，通过投入并联电容器，减少线路输送无功功率，从而减少电压损耗，达到调整电压的目的。

3、改变输电线路参数调压，通过线路串联电容器，减少线路感性阻抗，从而减少电压损耗，达到调整电压的目的。

5.列举电力系统中的几种无功补偿装置，并作简要说明。

答：1、并联电容器，输出无功功率。

2、并联电抗器，吸收无功功率。

3、静止补偿器，既能输出无功功率，又能吸收无功功率。

4、同步调相机，既能输出无功功率，又能吸收无功功率。

三、计算题1.一台额定电压13.8KV、额定功率为150MW、功率因数为0.85的发电机，其电抗标幺值为0.18（以发电机额定电压和功率为基准值）。

（20分）（1）电力系统中有哪四个基值？基值选取时可以任取两个，但一般选取哪两个作为基值？若选取SB和UB作为基值时，对应的另外两个基值与SB，UB的关系是怎样的？（5分）答：电力系统中有四个基值：基准容量、基准电压、基准电流、基准电抗。

一般选取基准容量、基准电压。

（2）试计算以13.8KV和125MVA为电压和功率基准值的电抗标幺值（10分）答：XE*=0.18*（125/0.85）100=0.26。

（3）计算电抗的实际值（5分）答：XB=UB2/SB=13.82/125/0.85=1.29，XE= XB *XE*=1.29x0.18=0.232.一条220KV的输电线路，长200km，导线为LGJ-400（直径2.8cm），水平排列，相间距7m，求线路的电阻R，电抗X，电纳B （10分）答：1、电阻R=(ρ/s)*180=(31.5/400)*180=0.08*180=14.4ΩDeq=³√700*700*700*2=1.26*700=882cm2、电抗X=180*0.1445(lgDeq/Ds)=180*0.1445(lg882/0.779*1.4)=180*0.42=75.6Ω3、电纳B=180*[7.58/(10-6*lgDeq/r)]=180*2.7x10-6=486x10-6s一、单项选择题 (本题共15小题，每小题2分，共30分)1. 按供电可靠性来划分，电力网的接线方式可分为（ C ）。

A.单回放射式和链式B.双回放射式和树干式C.有备用接线和无备用接线D.链式和环式2．电力网络中的功率分点指的是（ C ）A、功率流入负荷的节点B、功率流入电源的节点C、功率由两个方向流入的节点 D、功率流入不同方向的节点3. 电力系统运行电压的水平取决于（ B ）A、有功功率平衡B、无功功率平衡C、有功功率D、无功功率4. 有几级的电压网络中，各元件参数的标幺值选取原则是（A ）。

A、统一选取基准功率，分段选取基准电压B、分段选取基准功率和基准电压C、统一选取基准功率和基准电压D、统一选取基准电压，分段选取基准功率5. 电力系统潮流计算采用的数学模型是（ A ）。

A、节点电压方程B、回路电流方程C、割集方程D、支路电流方程6. 潮流计算的三类节点中，只有一个且必须有一个的是（ C ）A、 P－Q节点B、P－V节点C、平衡节点D、都不是7. 电能质量是指（ D ）。

A、电压的大小B、电压的大小和波形质量C、电压大小，电流大小D、电压大小，波形质量，频率8. 大容量发电厂发出的电能主要靠（ C ）送到负荷集中地区。

A、高压网络B、低压网络C、输电网络D、配电网络9. 标幺制是一种（ B ）。

A、绝对单位制B、相对单位制C、相对有名制D、有位制10. 输电线路参数中，反映线路带电时绝缘介质中产生泄漏电流及导线附近空气游离而产生有功功率损失的参数是（ C ）。

A、电阻B、电感C、电导D、电纳11. 架空输电线路采用分裂导线的目的是（ A ）。

A、减小线路电抗B、增大线路电纳C、减小线路电阻D、改善输电线路的电晕条件12. 输电线路参数中，反映带电导线周围电场效应的参数是（D ）。

A、电阻B、电感C、电导D、电容13. 电力系统分析中，网络方程常采用（ D ）求解。

A、消元法B、星网变换法C、支路追加法D、高斯消去法14. 我国35kV及以上电压等级的电力用户，供电电压正常允许的偏移围是额定值的（ A ）A、±5%B、±7%C、±5% ~±7%D、±7% ~±10%15. 电力系统潮流计算时，平衡节点的待求量是（C）A、节点电压大小和节点电压相角B、节点电压大小和发电机无功功率C、发电机有功功率和无功功率D、节点电压相角和发电机无功功率二、多项选择题（本题共10小题，每小题2分，共20分）1. 我国电力系统常用的中性点接地方式哪几种（ABCD）A、中性点不接地B、中性点经消弧线圈接地C、中性点直接接地D、中性点经电阻或电抗接地2. 按容量和重要性区分，变电所的分类有（ACD ）A、枢纽变电所B、箱式变电所C、中间变电所D、终端变电所3. 对电力系统的基本要（ABC）A、保证供电可靠性B、保证良好的电能质量C、保证系统运行的经济性D、电网建设越超前越好4. 变电所的任务是（AB D ）。

A、汇集电能B、升降电压C、补偿电能D、分配电能5. 下面所列无功补偿设备中，随着电压下降（在规定电压波动围）输出无功功率增大的有（B C D）。

A、并联电容器B、调相机C、可控硅控制电抗器型（TCR）静止无功功率补偿器D、自饱和电抗器型（SR）静止无功功率补偿器6. 变压器参数中，可由空载试验得到的参数是（ CD ）。

A、电阻B、电抗C、电导D、电纳7. 电力系统的电压调整可采用的措施有哪些（ABCD）。

A、发电机调压B、变压器调压C、并联补偿调压D、串联补偿调压8. 电力系统运行的特点（BCD ）。

A、稳定运行B、电能不能大量储存C、暂态过程非常短D、与经济生活密切相关9. 电力网包括哪些部分（ ABCD ）A、变压器B、输电线路C、电力用户D、发电厂10. 电力网按其职能可以分为（ AC ）。

A、输电网络B、高压网络C、配电网络D、低压网络三、判断题(本题共5小题，每小题2分，共10分)1. 考虑变压器的部电压损耗，变压器二次绕组的电压规定比系统额定电压高10%。

（对）2. 停电后可能发生危及人生安全的事故，或长时间扰乱生产秩序的电力负荷属于一级负荷。

（对）3. 多电厂经济运行在理论上常要求各电厂的耗量特性满足等微增率准则。

（对）4. 电力系统中存在大量的PQ节点。

（对）5. 系统有功和无功同时不足时，应先解决无功平衡问题。

（错）四．简答题(本题共2小题，共10分)1.试说明电力系统降低网损的技术措施。

1）提高功率因素、末端增加无功补偿，以减少无功功率的传输。

2）在闭式网络中实行功率的经济分布。

3）合理确定电力网的运行电压。

4）组织变压器的经济运行。

2.列举电力系统中几种无功补偿装置，并作简要说明。

1、并联电容器，输出无功功率。
