《机械设计基础》试题库一、填空题（机械原理部分）1．牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。

2．机构具有确定运动的条件是数目与数目相等.3．平面四杆机构的压力角愈，传力性能愈好。

4．平面四杆机构的传动角愈，传力性能愈好.5．有些平面四杆机构是具有急回特性的，其中两种的名称是机构、机构。

6．在平面四杆机构中，用系数表示急回运动的特性.7．摆动导杆机构中,以曲柄为原动件时，最大压力角等于度，最小传动角等于度。

8．在摆动导杆机构中，若导杆最大摆角φ = 30°，则其行程速比系数K的值为9．四杆机构是否存在止点，取决于是否与共线。

10．在铰链四杆机构中,当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构.11．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构.12．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。

13．以滑块为主动件的曲柄滑块机构有____个止点位置.14．凸轮机构主要由、、和三个基本构件组成。

15．盘形凸轮的基圆,是指以凸轮的轮廓的值为半径所作的圆。

16 .在凸轮机构中，从动件的运动规律完全由来决定。

17．据凸轮的形状，凸轮可分为凸轮、凸轮和移动凸轮。

机械设计基础试题库选择填空答案

《机械设计基础》题库题型说明：一、单项选择题（每小题1分，共10分）二、多项选择题（每小题2分，共20分，错选或漏选均不得分）三、填空题（每小题2分，共20分）四、分析设计题（每小题10分，共30分）五、计算题（每小题10分，共20分）第一部分客观题0绪论单选题1、下列不属于机器或机械的是 B 。

A、内燃机B、连杆C、数控车床D、计算机2、下列通常情况不属于构件的是—A、曲柄C、螺钉3、下列说法中正确的是 D 。

A、机构具有确定的功能C、机构是由机器组成的4、下列说法中不正确的是 D C ___ 。

B、滑块D、连杆B、机器只有传递运动和动力的功能D、机器是由机构组成的。

C、构件是由零件组成的D、螺栓通常作为一种构件二、多选题1、下列属于机器特征的是( A B C )A、人造的实物组合体B、各部分之间具有确定的相对运动C、具有确定的功能D、具有特定的结构2、下列属于机器和机构共同特征的是( A B )A、人造的实物组合体B、各部分之间具有确定的相对运动C、具有确定的功能D、具有特定的结构3、根据工作类型或用途的不同，机器可分为哪几类？( A B C D )A、动力机器B、加工机器C、运输机器D、信息机器4、一台现代化机器的组成部分包括( A B C D )A、动力部分B、执行部分C、传动部分D、控制部分三、填空题1、各部分具有确定的相对运动，用来传递运动和动力的实物组合体称为机构。

2、各部分具有确定的相对运动，并具有确定功能的实物组合体称为机器。

3、机构是具有相对运动的构件组合体。

1 平面机构的结构与运动分析一、单选题1、两构件通过点或线接触而构成的运动副称为 CA 、凸轮副B 、齿轮副以高副口、低副2、两构件通过面接触而构成的运动副称为—DA 、转动副D 、低副 3、下列不属于计算平面机构自由度时应注意的事项的是一 AA 、具有确定运动B 、复合铰链C 、局部自由度D 、虚约束4、机构具有确定运动的条件是.B .。

《机械设计基础》试题及答案(精选篇)

《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。

答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。

答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。

答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。

答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。

答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。

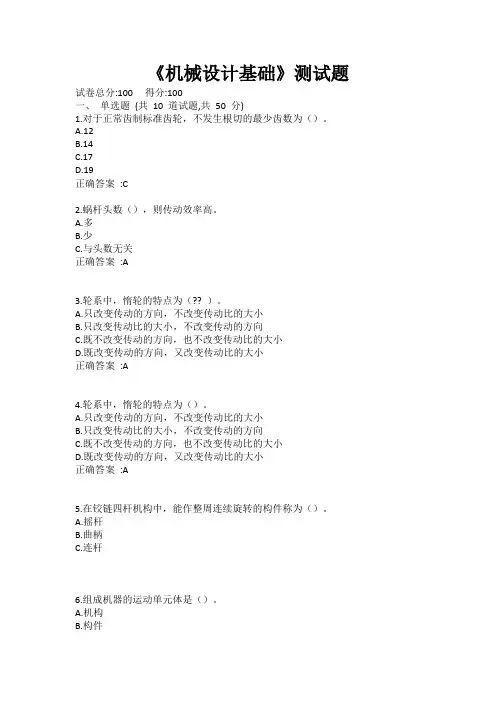

《机械设计基础》测试题

《机械设计基础》测试题试卷总分:100 得分:100一、单选题(共10 道试题,共50 分)1.对于正常齿制标准齿轮，不发生根切的最少齿数为（）。

A.12B.14C.17D.19正确答案:C2.蜗杆头数（），则传动效率高。

A.多B.少C.与头数无关正确答案:A3.轮系中，惰轮的特点为（?? ）。

A.只改变传动的方向，不改变传动比的大小B.只改变传动比的大小，不改变传动的方向C.既不改变传动的方向，也不改变传动比的大小D.既改变传动的方向，又改变传动比的大小正确答案:A4.轮系中，惰轮的特点为（）。

A.只改变传动的方向，不改变传动比的大小B.只改变传动比的大小，不改变传动的方向C.既不改变传动的方向，也不改变传动比的大小D.既改变传动的方向，又改变传动比的大小正确答案:A5.在铰链四杆机构中，能作整周连续旋转的构件称为（）。

A.摇杆B.曲柄C.连杆6.组成机器的运动单元体是（）。

A.机构B.构件C.部件D.零件7.带传动中,（?? ）的应力最大。

A.松边退出主动的小带轮处B.松边进入从动的大带轮处C.紧边进入主动的小带轮处D.紧边退出从动的大带轮处8.带传动中，（）的应力最大。

A.松边退出主动的小带轮处B.松边进入从动的大带轮处C.紧边进入主动的小带轮处D.紧边退出从动的大带轮处9.与带传动相比，链传动的主要特点之一是（?? ）。

A.缓冲减振B.过载保护C.传动比不是定值D.无打滑10.根据轴所起的作用与所承受的载荷，可分为心轴、转轴及传动轴，其中转轴（）。

A.只承受弯矩，不承受转矩B.只承受转矩，不承受弯矩C.既承受转矩，也承受弯矩D.既不承受转矩，又不承受弯矩二、多选题(共 5 道试题,共25 分)1.下列（?? ）可看作脉动循环变应力。

A.在大小和方向均不变的转矩作用下，轴所产生的扭转切应力B.齿轮轮齿的表面接触应力C.轮齿双侧工作时齿根处弯曲应力D.轮齿单侧工作时齿根处弯曲应力E.在大小和方向均不变的弯矩作用下，静止轴所产生的弯曲应力2.齿轮传动中，轮齿的主要失效形式有（）。

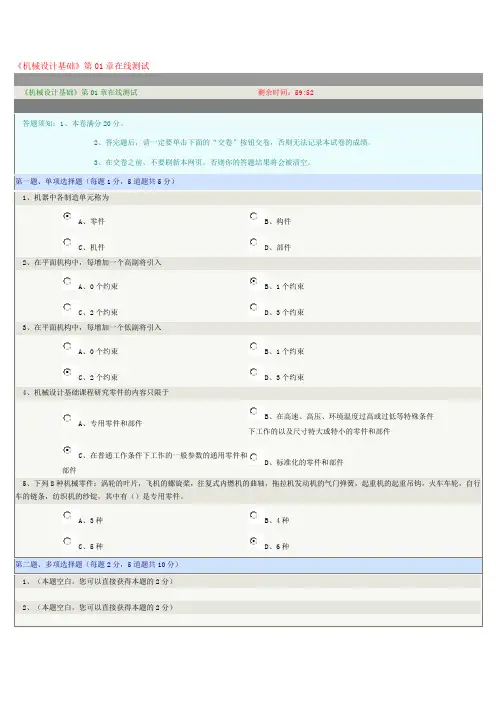

《机械设计基础》第01章在线测试

《机械设计基础》第01章在线测试
A B
C D
、在平面机构中，每增加一个高副将引入
A B
C D
、在平面机构中，每增加一个低副将引入
A B
C D
、机械设计基础课程研究零件的内容只限于
B
A
下工作的以及尺寸特大或特小的零件和部件
C、在普通工作条件下工作的一般参数的通用零件和
D
部件
A B
C D
正确错误
、在平面机构中，一个高副引入一个约束。

正确错误
、转动副限制了构件的转动自由度。

正确错误
、汽车发动机的连杆部件是属于构件，而其中的联接螺栓、螺母则是属于零件。

正确错误
、零件破坏了，那么零件就一定是失效了。

正确错误。

机械设计基础练习题+答案解析

机械设计基础练习题+答案解析机械设计基础试题库第一章绪论机械设计概述一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

智慧树知到《机械设计基础(天津大学)》章节测试含答案

智慧树知到《机械设计基础（天津大学）》章节测试含答案第一章单元测试1、机械：是机器与机构的总称。

A.对B.错正确答案：对2、汽车发动机的曲轴是通用零件。

A.对B.错正确答案：错3、机械基础研究的对象是典型机构的运动特点和设计方法，以及通用零件的设计方法。

A.对B.错正确答案：对4、机械零件失效了，就一定损坏。

A.对B.错正确答案：错5、零件工作能力计算依据的基本原则，称为计算准则。

A.对B.错正确答案：错6、强度条件：是机械零件抵抗弹性变形的能力，是机械零件最基本的计算准则。

A.对B.错正确答案：错7、刚度是指零件在载荷作用下抵抗弹性变形的能力。

A.对B.错正确答案：对8、一个零件的磨损过程大体分为三个阶段：磨合磨损阶段、稳定磨损阶段及剧烈磨损阶段。

A.对B.错正确答案：对9、零件损坏了一定失效，但零件失效不一定损坏。

A.对B.错正确答案：对10、机器的最基本组成是（）A.构件B.零件C.部件正确答案：零件11、机器中运动的单元是（）A.构件B.零件C.部件正确答案：构件第二章单元测试1、作平面运动的构件可有三个独立运动。

A.对B.错正确答案：对2、作平面运动的构件其约束不能超过2个，否则构件就不可能产生相对运动。

A.对B.错正确答案：对3、若干个构件通过运动副所构成的相对可动的构件系统称为机构。

A.对B.错正确答案：错4、机构是由机架、原动件和从动件组成的传递机械运动和力的构件系统。

A.对B.错正确答案：对5、齿轮传动时，两轮齿廓在接触处组成（）。

A.高副B.低副C.回转副D.移动副正确答案：高副第三章单元测试1、铰链四杆机构常见类型有（）种。

A.1B.2C.3D.4正确答案：32、双摇杆机构一定不满足杆长条件。

A.对B.错正确答案：错3、平行四边形机构为双曲柄机构。

A.对B.错正确答案：对4、曲柄摇杆机构一定存在急回特性。

A.对B.错正确答案：错5、四杆机构图解法设计过程中，给定连杆三个位置，则两个固定铰链的位置（）唯一确定的。

第1章机械设计基础答案

第1章参考答案 1.～8.略.9.解：（1）查表确定孔轴的标准公差查标准公差数值表得，基本尺寸为φ50时,IT6＝16m μ,IT7=25m μ。

（2）查表确定轴的基本偏差查表轴的基本偏差数值表得，基本尺寸为50mm 公差带为t 的轴的基本偏差数值为m ei μ54+=，公差带为h 的轴的基本偏差数值为0=es（3）由孔的基本偏差的计算公式确定孔的基本偏差公差带为H 的孔基本偏差为0=-=es EI ；过盈配合中孔的基本偏差∆+-=ei ES ，Ts Th -=∆。

所以公差带为P 的孔基本偏差为m IT IT ei Ts Th ei ei ES μ45954)1625(54)67()(-=+-=-+-=-+-=-+-=∆+-=（4）计算孔的极限偏差 EI Es Th -=，则对φ50H7孔而言：孔的极限偏差为0,25=+=EI m ES μ。

对φ50T7孔而言：孔的极限偏差为um EI m ES 70,45-=-=μ。

（5）计算轴的极限偏差 ei es Ts -=，则对φ50t6的轴而言：极限偏差为m ei m es μμ54,70+=+=；对φ50h6轴而言es ＝0，m ei μ16-=. （6）作公差与配合图解如图示（7）计算极限过盈6/750t H φ极限过盈量为:m ei ES Y m es EI Y μμ295425,70700min max -=-=-=-=-=-=。

φ50T7/h6的极限过盈量为:m ei ES Y m ES EI Y μμ291645,70070min max -=--=-=-=--=-=。

孔轴公差带图如下：第2章参考答案一、填空题1．构件所具有的独立运动的数目 2．高、1、23．两个构件直接接触且彼此间具有确定运动的联接 4．等于5．1、2、F=3n-2P L -P H 6.低、高7．F=3n-2P L -P H 、复合、局部、虚8．两个以上构件同时在一处用转动副相联接就构成了复合铰链；与输出运动无关的自由度；对机构运动不起任何限制作用的约束二、选择题A B B B C C C C B B C 三、简答题略四、计算题第3章参考答案一、填空题1．反行程位移小于正行程位移 2．90o3．双摇杆机构 4．曲柄双摇杆机构 5．018011+-k k 、0、没有、有 6．曲柄摇杆机构、曲柄滑块机构、偏心轮机构7．连架杆和机架中必有一杆是最短杆，最短杆与最长杆长度之和小于或等于其它两杆长度之和；取与最短杆相对的杆为机架或最短杆与最长杆长度之和大于其余两杆之和 8．0、死点9．曲柄和机架共线的位置10．从动件上一点的力与力作用点的速度方向 11．固定滑块12．移动副代替转动副、变更构件长度、选择不同的构件为机架和扩大转动副二、判断题√ √ × × √ × × √ √ √ × × × × × 三、选择题B D B A B B A A A B B 四、简答题略五、计算题第4章参考答案一、填空题1．平面、空间2．尖顶、滚子3．基圆4．压力角5．水平值、抛物6．尖顶、滚子7．滚子半径8．实验法或诺模图9．紧凑、很大、差二、选择题A AB (B、DE) B A三、判断题××√四、简答题略五、计算分析题3．略第5章参考答案一、填空题1．棘轮机构、槽轮机构、不完全齿轮机构2．棘轮转角可实现无级调节二、选择题A C A CB A三、简答题略四、计算题第6章参考答案一、填空题1．平带传动、V带传动2．摩擦力来传递运动和动力3．矩形截面4．打滑、疲劳破坏5．开口销、弹簧夹锁紧6．链节距；主从动链轮转速；主从动链轮齿数7．链板疲劳破坏、铰链的磨损、冲击疲劳破坏、胶合过渡拉断二、判断题× × × × × √ √ × × × 三、选择题A C D C A AB B A A 四、简答题略五、计算题第7章参考答案一、填空题1．法向压力F n 的方向线与该点速度v i 的方向线；0o 2．两轮的模数和压力角必须分别相等 3．理论啮合线段 4．分度、节5．两轮节圆的半径之和也等于两轮分度圆半径之和 6．节 7．分度圆 8．定直9．分度圆柱面与端平面的交线；分别与两啮合齿轮的圆心为圆心，以两圆的圆心到两圆的圆心与公法线的交点的距离为半径10齿顶高系数和顶隙系数均为标准值11．齿数、模数、压力角、齿顶高系数和顶隙系数m c h z m h z r mz a a )22(21,)2(21,cos ,21***--+α 12．基13．刀具的齿顶线将超过啮合线与被加工齿轮的基圆切点 14．17 15．正16．不变、不变、增大一倍二、判断题× √ × × × × √ √ × × × × √ 三、选择题（CA ）C C C A A C B B C D B A B C 四、简答题略五、计算题第8章参考答案一、填空题 1．（d 1＋d 2）/2 2． tan /1z 3．顺、逆 4．中间平5．顺时针、左旋 6．右旋、右旋 7．蜗杆头数为1 二、判断题× × × × × √ 三、选择题 C B C B B D 四、简答题略五、计算题第9章参考答案一、填空题1．（－1）m各对啮合齿轮的从动轮齿数乘积/各对啮合齿轮的主动轮齿数乘积2．各齿轮的轴线均固定不动的轮系；只有一个齿轮的轴线是绕其它齿轮的轴线转动的轮系3．太阳轮、行星轮、行星架4．太阳轮、行星轮、行星架、定轴轮系的传动比、周转轮系的传动比、－z k/z1、外啮合次数二、判断题×××三、选择题B C四、简答题略五、计算题第10章参考答案一、填空题1．普通螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹2．大径、小径、中径、罗距、导程、线数、螺纹升角、牙型角3．受到的轴向拉力4．塑性变形、断裂5．螺纹零件用于传动时二、判断题×√√√×三、选择题C AD A A A D B A B A A A B B四、简答题略第11章参考答案一、填空题1．支承轴和轴上的回转零件2．直轴、曲轴、挠性轴3．增大两倍4．结构简图5．相同6．轴肩固定、套筒固定、键固定、过盈配合二、判断题××√√×√√×√×三、选择题B C C C A A A C四、简答题略五、计算分析题2. 略第12章参考答案一、填空题1．滑动速度高2．摩擦状态、边界摩擦状态、混合摩擦状态和流体摩擦状态3．将润滑油布满工作表面、使轴瓦有一定的强度，不具有良好的摩擦性4．磨损和胶合5．一批同规格的轴承在规定的实验条件下运转，其中10％发生破坏时所达到的寿命二、判断题√××√×√√√×三、选择题B C C B C A B四、简答题略五、计算题六、略第13章参考答案一、填空题1．联轴器2．可移式联轴器和弹性联轴器3．齿轮4．弹性套柱销5．定向6．弹性柱销7．刚性可移二、简答略三、计算题。

江开机械设计基础第1次形考作业-

江苏开放大学形成性考核作业学号姓名课程代码110035课程名称机械设计基础（专）评阅教师第 1 次任务共 4 次任务江苏开放大学机械设计基础课程第1次形考作业作业说明：本次作业涉及课程第1单元-概论、第2单元-平面机构的静力分析、第3单元-机械零件的工作能力分析的学习内容。

主要知识点包括机器的组成及其特性、机械设计基本概念、静力学的基础知识、约束的概念与类型、平面任意力系、工程构件在外力作用下能正常工作的基本要求（条件），即强度、刚度和稳定性要求等。

希望同学们在认真学习课程相关资料的基础上完成本次作业。

完成日期：评语：得分：评阅时间：评阅教师：任务内容：一、在线测试题（要求：在网上完成“第1次形考作业在线测试部分”内容，将完成结果截【作答结果】二、综合题1．三力汇交于一点的力系一定是平衡力系这句话对吗？你是如何理解三力平衡汇交定理的。

【解答】不对。

三力平衡汇交定理：作用于刚体上的三个相互平衡、但又不互相平行的力，若其中两个力的作用线汇交于一点，则此三力必在同一个平面内，且第三个力的作用线通过前两个力的汇交点。

三力汇交于一点只是平衡的必要条件，但不是充分条件。

2．工程中常见的约束类型有哪些？各有什么特点？【解答】常见约束类型:1、柔体约束(绳索类);2、光滑面约束(地面、墙面类);3、铰链约束。

特点：柔性约束只承受拉力，不承受压力。

方向：约束反力作用与连接点，方向沿着绳索等背离约束物体。

为光滑面约束方向：总是沿着接触表面的公法线指向受力物体（法线方向运动受到限制）；铰链约束限制物体在X、Y 方向运动，转动方向运动不受限制。

3．平面任意力系的简化结果是什么？通过对简化结果的分析可以得到什么结论？【解答】平面一般力系的简化方法是力的平移定理，即选定任意一个简化中心 o，应用利用力的平移定理将力系中所有力平移到简化中心处，力在平移过程中保持等效需附加一个力偶，力偶等于该力对简化中心的力矩。

如图 2-43 所示为平面一般力系，物体上作用 F1、F2∙∙Fn个力。

机械设计基础题库及答案(徐刚涛全)

机械设计基础》习题与答案目录第 1 章绪论第 2 章平面机构的结构分析第 3 章平面连杆机构第 4 章凸轮机构第 5 章间歇运动机构第 6 章螺纹联接和螺旋传动第7 章带传动第8 章链传动第9 章齿轮传动第10 章蜗杆传动第11 章齿轮系第12 章轴与轮毂连接第13 章轴承第14 章联轴器、离合器和制动器第15 章回转体的平衡和机器的调速第 1 章绪论思考题1．机器、机构与机械有什么区别？各举出两个实例。

2．机器具有哪些共同的特征？如何理解这些特征？3．零件与构件有什么区别？并用实例说明。

举出多个常用的通用机械零件。

答：1、机器：①人为的实物组合体；②每个运动单元（构件）间具有确定的相对运动；③能实现能量、信息等的传递或转换，代替或减轻人类的劳动；实例：汽车、机床。

机构：①人为的实物组合体；②每个运动单元（构件）间具有确定的相对运动；实例：齿轮机构、曲柄滑块机构。

机械是机器和机构的总称。

机构与机器的区别在于：机构只用于传递运动和力，机器除传递运动和力之外，还具有变换或传递能量、物料、信息的功能或完成有用的机械功；2、同上。

3、零件是机械制造的的最小单元体，是不可拆分的，构件是机械运动的最小单元体它有可能是单一的一个零件，也有可能是若干个零件组合而成，内燃机中的连杆，就是由连杆体1、连杆盖2、轴套3、轴瓦4、螺杆 5 和螺母 6 等零件联接而成的，在制造中几个零件分别加工，装配成连杆后整体运动。

通用零件，如齿轮、轴、螺母、销、键等。

第2章平面机构的结构分析一、填空题1、两构件通过面接触所构成的运动副称为低副，其具有 2 约束。

2、机构具有确定相对运动的条件是主动件数目=自由度。

3、 4 个构件在同一处以转动副相联，则此处有3 个转动副。

4、机构中不起独立限制作用的重复约束称为虚约束。

答：1.低副、2. 2. 主动件数目=自由度3. 3 4 ．虚约束二、综合题1、计算下图所示机构的自由度，并判断该机构是否具有确定的相对运动。

国家开放大学《机械设计基础》章节测试题参考答案

国家开放大学《机械设计基础》章节测试题参考答案绪论1.机器是由机构组合而成的，机构的组合一定就是机器。

（×）2.机构都是可动的。

（√）3.所有构件一定都是由两个以上零件组成的。

（×）4．如图所示，已知一重量的物体放在水平面上，水平面和物体间的摩擦系数。

请分析下列情况：（1）（4分）当作用在物体上的水平力时，（B）。

A．摩擦力为0，物体处于平衡状态B．摩擦力为10N，物体处于平衡状态C．摩擦力为20N，物体处于平衡状态D．摩擦力为40N，物体滑动（2）（4分）当作用在物体上的水平力时，（B）。

A．摩擦力为0，物体处于平衡状态B．摩擦力为10N，物体处于平衡状态C．摩擦力为20N，物体处于平衡状态D．摩擦力为40N，物体滑动（3）（4分）当作用在物体上的水平力时，（B）。

A．摩擦力为0，物体处于平衡状态B．摩擦力为10N，物体处于平衡状态C．摩擦力为20N，物体处于平衡状态D．摩擦力为40N，物体滑动一.机构静力分析基础1.只受两个力作用但不保持平衡的物体是二力构件。

（×）2.悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。

（×）3.作用于刚体上某点的力，作用点沿其作用线移动后，不改变原力对刚体的作用效果。

（√）4.刚体上作用力偶的力偶矩大小与矩心的具体位置无关。

（√）5.作用在刚体上的二力平衡条件是_______。

A. 大小相等、方向相反、作用线相同、作用在同一刚体上B. 大小相等、方向相同、作用线相同、作用在同一刚体上C. 大小相等、方向相反、作用点相同D. 大小相等、方向相反、作用线相同、作用在两个相互作用物体上6.下图所示的受力系统中，杆AB的正确受力图为___D__。

A. B.C. D.7.如图所示，已知一重量G=100N的物体放在水平面上，水平面和物体间的摩擦系数fs=0.3。

请分析下列情况：（1）当作用在物体上的水平力F=10N时，（B）。
