CMU200的使用流程1. 简介CMU200是一款高性能的通信测试仪器，适用于无线通信系统的开发、制造和维护。
它具有广泛的应用领域，包括移动通信、无线电广播、航空航天等。
2. 使用前的准备在使用CMU200之前，需要进行以下准备工作：•确保CMU200已正确接通电源，并处于正常工作状态。
•准备好所需的通信设备和相关测试组件。
•将电脑与CMU200通过合适的接口连接，如USB或RS232。
3. 连接与配置接下来，我们需要对CMU200进行连接和配置：1.将电脑与CMU200通过合适的接口连接好。
2.打开CMU200主机，并确保其正常启动。
3.在电脑上运行相关操作软件（如CMUgo或CMUgo+)。
4.在软件中选择正确的通信接口，以便与CMU200进行通信。
5.配置CMU200的通信参数，如波特率、数据位数等。
4. 功能使用CMU200提供了丰富的测试功能和选项，以下列举了常用的功能使用流程：4.1. 信号发生器CMU200可以作为信号发生器来产生不同信号类型的测试信号。
使用信号发生器的流程如下：•在软件中选择信号发生器功能。
•配置输出信号的频率、功率等参数。
•确定测试信号的调制方式和调制参数。
•开始输出测试信号并进行相应的测试和分析。
4.2. 信号分析仪CMU200还可以作为信号分析仪来对接收信号进行分析和测试。
使用信号分析仪的流程如下：•在软件中选择信号分析仪功能。
•配置分析仪的输入参数，如中心频率、带宽等。
•开始接收信号并进行相应的测试和分析。
•根据分析结果进行问题排查和优化。
4.3. 测试脚本CMU200支持用户编写测试脚本，以实现自动化测试。
使用测试脚本的流程如下：•在软件中选择测试脚本功能。
•编写测试脚本代码，定义测试流程和参数。
•将测试脚本上传到CMU200并运行。
•分析测试结果，进行问题排查和优化。
5. 测试示例以下是一个简单的CMU200测试示例，以演示整个使用流程：1.首先，将CMU200与被测设备连接好，确保信号传输畅通。
CMU200测试指南
CMU200测试指南1.CMU200测试方案介绍2.CMU200测试GSM/GPRS操作步骤3.CMU200测试CDMA操作步骤4.CMU200测试WCDMA操作步骤1.CMU200测试方案介绍1.1 CMU200基本说明1.2测试方案框架图2.CMU200测试GSM/GPRS操作步骤第一步:将GSM测试白卡插入DUT，DUT开机并打开射频模块，放入屏蔽箱中，合上屏蔽箱。
第二步：按MENUS键，选择要测试的频段及信令测试模式。
第三步：选择“RF”按钮，配置射频补偿。
RF Output和RF Input选择使用的射频端口，Ext.Att.Output和Ext.Att.Input表示输入信道和输出信道的射频补偿。
第四步：在Signal Off模式下，CMU跟DUT之间没有联系，按Signal On。
Network Support选择要测试的网络制式。
第五步：DUT在Signal On状态等待可以进入Synchronized状态，通过DUT拨打112直接呼叫CMU200，进入Alerting状态，稍等即可进入Call Established状态建立连接。
第六步：按MS Signal进行DUT测试，Avg.Burst Power(Current)即为DUT的平均发射功率。
通过PCL可以修改功率等级，Channel切换测试信道。
第七步：按Menus，选择Receiver Quality进行接收灵敏度测试。
选择BS Signal，ClassII<2.4%时，TCH Level BER输入的值即为灵敏度。
第八步：GSM900测试完毕，按Handover切换另外一个频段。
然后按下“Desstination Selection”按钮，选择“GSM 1800 Dualband”,按下“Eenter”以后，按下“Handover”按钮，CMU 会切换到“GSM1800 Overview”界面。
重复第六和第七步，完成功率和灵敏度测试。

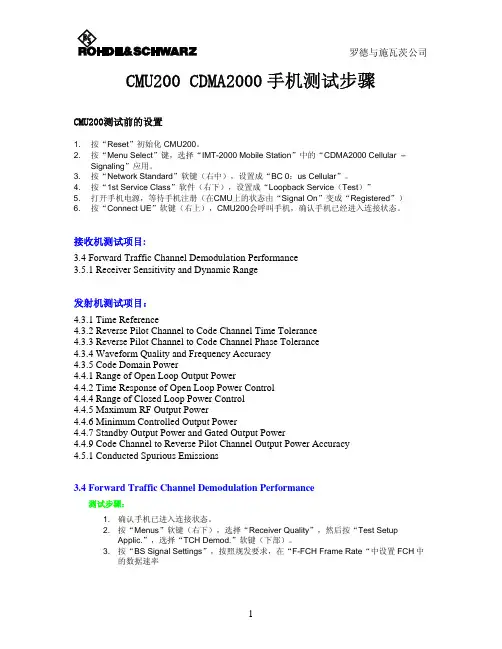

CMU200_CDMA2000手机测试步骤
CMU200 CDMA2000手机测试步骤CMU200测试前的设置1. 按“Reset”初始化 CMU200。
2. 按“Menu Select”键，选择“IMT-2000 Mobile Station”中的“CDMA2000 Cellular –Signaling”应用。
3. 按“Network Standard”软键（右中），设置成“BC 0：us Cellular”。
4. 按“1st Service Class”软件（右下），设置成“Loopback Service（Test）”5. 打开手机电源，等待手机注册（在CMU上的状态由“Signal On”变成“Registered”）6. 按“Connect UE”软键（右上），CMU200会呼叫手机，确认手机已经进入连接状态。
接收机测试项目:3.4 Forward Traffic Channel Demodulation Performance3.5.1 Receiver Sensitivity and Dynamic Range发射机测试项目：4.3.1 Time Reference4.3.2 Reverse Pilot Channel to Code Channel Time Tolerance4.3.3 Reverse Pilot Channel to Code Channel Phase Tolerance4.3.4 Waveform Quality and Frequency Accuracy4.3.5 Code Domain Power4.4.1 Range of Open Loop Output Power4.4.2 Time Response of Open Loop Power Control4.4.4 Range of Closed Loop Power Control4.4.5 Maximum RF Output Power4.4.6 Minimum Controlled Output Power4.4.7 Standby Output Power and Gated Output Power4.4.9 Code Channel to Reverse Pilot Channel Output Power Accuracy4.5.1 Conducted Spurious Emissions3.4 Forward Traffic Channel Demodulation Performance测试步骤：1. 确认手机已进入连接状态。
CMU 中文说明书
CMU200操作培训第一章CMU200简述一 CMU200应用及其基本功能CMU200在测试中模拟基站，通过U m接口，对无线终端产品的性能指标进行测试的综合测试仪。
除此之外，CMU200还能作为信号源以及频谱分析仪，跟其他仪表配合起来使用。
作为一台综合测试仪，它几乎支持所有的协议：MS Test GSM400、900、1800、1900，TDMA IS 136，AMPS，CDMA IS 95，WCDMA，CDMA2000，EDGE等等。
当然不同协议的支持需要我们加载不同版本的软件。
因此，可以说CMU200是完全面向未来的模块化设计。
由于CMU200的基本单元中包含了信号源/功率计，示波器和简单的频谱分析仪的功能，CMU200广泛的应用于下列各个领域：z RF开发z模块设计z生产中的模块测试z生产中的最终测试z功能测试z特性测试z高级维修z质量检验z测试系统的基本仪表z基站模拟二 CMU200的主要优点CMU200的设计不仅满足现在的测试需求，而且为以后的升级提供了很多备用资源。
它的优点主要体现在以下几个方面：z多标准支持的测试平台z很快的测试速度z很高的测试精度z重量轻z耗电省z兼容性好三 CMU200的按键及接口CMU200的前面板主要是由VGA显示屏以及VGA两旁的软件以及下面的热键和右面的各类硬按键（FUNCTION、SYSTEM、DATA、V ARIATION、CONTROL）以及各类接口组成。
下图为CMU200的前视图。
图2-1 CMU200前视图CMU200的后面板如下图所示，主要由信号、同步的输入输出口以及远程控制、外围设备的接口和电源及其开关组成。
图2-2 CMU200后视图下面简单介绍一下各类按键以及接口。
FUNCTION预选择菜单：MENU SELECT 菜单选择DATA 文件管理CTRL 保留为以后扩展用数据输入：0…9 数字输入（编辑字符串用的字母）* . E 特殊字符，小数点，十六进制“E”＃_F 特殊字符，负号，十六进制“F”G/n mV A 109/10-9,单位，十六进制“A”M/u uV W B 106/10-6, 单位，十六进制“B”K/m dB uV C 103/10-3, 单位，十六进制“C”*1 dBm dB D 100, 单位，十六进制“D”ON/OFF 编辑或者测试的打开/关闭EXP/COMPENTER 确认CONT/HALT 进入/退出编辑，测试控制UNIT 保留为以后扩展用SYSTEM系统控制：HELP 保留为以后扩展用SETUP 仪表设置PRINT 打印V ARIATION值可变按键和组选择：转动旋钮在输入域可变值，表中选择参数以及下拉菜单的选择。
CMU200操作规范
CMU200操作规范一、开机界面的简介：对于CMU200的电源开关在该仪器面板的左下脚，按下该键后，设备进行自检（初始化），当初始化结束后按Menu Select ,屏幕就会显示以下两个菜单项：Basic Functions 和GSM Mobile Station 。
为了进行和手机通信，此时我们必须选择第二项：GSM Mobile Station，此时可以通过其面板上的箭头键或旋转旋钮来选择，在GSM Mobile Station菜单下它包括三个频段：GSM900、DCS1800、PCS1900,对于我们国内使用的频段为GSM900和DCS1800,PCS1900未利用因此我们暂对它不进行考虑；但对于出口到国外的产品我们在设计时对它的电性能指标也作严格的要求。
这时我们可以选择三个频段中任何一个作参考，按平时我们测试的习惯先测试GSM900，这里我们就选择以GSM900为例进行解说。
当选择该键后，它下面有两项：NonSignalling和Signalling. 根据测试需要我们选择第二项：Signalling,在该项下面有以下几项：A、Overview;B、Power;C、Modulation;D、Spectrum、E、Receiver Quality; F、Audio 共六项，下面对其进行介绍：1、若选择第一项Overview 它下面包括以下三项：a、p/t Normal GMSK b、Extphase Error GMSK c、Overview 8psk ,若要选择其中某一项也可通过旋纽或箭头键来选择，对于是否选择哪项，主要是看屏幕上蓝色对话框来确定，若该方框落在那一项上面就表示该项被选中，此时按回车键ENTER或按旋纽向里按一下即可。
对于CON/HALT按其中任何一项，都会出现一个对话框：GSM900 Connection Control 此对话框上方有一个手机图标在跳动，若此图标或处于静止状态中，可按Connection 后，再按Signal on.2、若选择Power ,它下面包括八项：a、p/t Normal GMSK ;b、p/t Normal 8psk ;C、p/t mulltislot;d、power Frame ;e、power slot Graph ;f、power slot Table;g、power pcl ;h、power access Burst;按其中任何一项，也会出现GSM900 Connection Control 此对话框上方有一个手机图标在跳动，若此图标或处于静止状态中，可按Connection 后，再按Signal on.。
CMU200测试GPRS
a、选择屏幕左下方第一个按钮“TCH level BLER”，可设置测试接收灵敏度。例如：CS1~CS3为：-103dBm；CS4 为：-101dBm。
b、选择屏幕左下方第二个按钮“Channel”可改变测试的信道。
结果：BLER<10%。
Reference level：-85dBm Main Timeslot：4（2~6）
Slot Configuration：设置连接时隙，最大支持：4下1上。
3）、“MS Signal”设置：
选用默认设置
4）、“RF” 设置：
3）、在“BLER”，测试下，选择屏幕右侧自上往下第三个按钮“Application”，确定。再选择屏幕下方自左向右第五个按钮“BLER”。
4）、选择屏幕右侧自上往下第七个按钮“Network”，确定，再选择屏幕左下方第一个按钮“Config Scheme”，可测试不同的编码。例如：CS1~CS4。
Slot Configuration：设置连接时隙，最大支持4下1上。同例，在第一步可以选中“GSMMobileStation”，按一下白色按钮。再选择菜单下的“DCS1800”确定。进入DCS频段测试。设置同上。
本文来自：我爱研发网() - R&D大本营
详细出处：/bbs/Dispbbs.asp?BoardID=22&ID=15518
b、Network identity设置：
测试卡 MCC：001； MNC：01； NCC：0； BCC：0； LAI： 1； RAC：0
c、PacketData设置：
Coding Scheme：CS1~CS4 PC Measchem： BCCH
CMU200 测试指南
第一章GSM射频参数测试1，GSM测试模式基本参数设置（1）在界面右上角按“Connect Control”键→在界面下方选择”RF”键→按界面右边的“Ext. Att. Output”后在需要输出信号的端口列输入线损值→按“ENTER”键确认；按“Ext. Att. Input”后在需要输出信号的端口列输入线损值→按“ENTER”键确认。
2，GSM测试模式基本参数设置（1）在GSM测试界面内，按下方的“BS Signal”键设置呼叫信道和呼叫功率)（一般BCCH Level=-65dBm, BCCH Channel=20, TCH Level=-90dBm, TCH Channel=62，Time Slot=3）按“ENTER”键确认；（2）按界面下方的“Service Cfg.”→选择“Selected Service” →选择“Echo”模式。
3、发射功率测量（Overview）（1）完成GSM900频段基本设置后，打开手机，手机登陆基站网络(综测仪)后，按“Connect Mobile”键建立呼叫连接，呼通后，按手机“接听”键，CMU200进入待机界面，显示整体性能概要（Overview）、功率时间包络(Power)、调制性能(Modulation)、频谱性能(Spectrum)、接收质量(Receiver Quality)等；（2）按界面下方的“Overview”键→按右边的“Application”→选择“Overview P/t Norm. GMSK”；（3）按右边的“MS Signal Settings ”键→按界面下边“PCL”键设置功率控制等级（一般测试5，10，15等级，参照射频参数测试表中的功率控制等级设置）；按界面下边“Channel”键设置测试信道（一般选择1，62，或124，参照射频参数测试表中的测试信道设置）；（4）按界面右边“Menu”键切换到主界面；按“Overview ”读取“RUN P/t Norm. GMSK ”图表中显示的功率测试值，分别应在33.0±2.0dBm（23.0±3.0dBm、13.0±4.0dBm）范围之内；如果显示的功率值是红底白字的数值表示测试不通过。
CMU200!全中文说明书_手机综测仪基本操作和设置
一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮 Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有Cell GPRS\Cell EGPRS，仪器8960起基站的作用。
b、 Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。
c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。
Cmu200中文版操作说明
CMUConnectionOverviewReceiver Quality按RF热键打开索引卡定义的信号接口和外部衰减。
选择图2－1 键、选项和热键- - --Group ConfigConnect Control控制板包含与输入相关的选项和显示窗口。
→图2－4 弹出菜单实例页眉由标题和右边信号状态的符号组成。
弹出菜单没有制表或者有几个制表。
其包括输入区域、选择区域、命令和on/off000MHz 000MHz000MHzABCDEFGHIJKLMNOPQRSTUVWXabcdefghijklmnopqrstuvwxyz1234567890-/? Edit！Re-edit用箭头100KHzBit Modulation100KHz第四节测试控制这部份给出了用CMU功能组（如RF Non Signaling）测试控制的简短测量。
这包括了不同测试方式的讨论和测试数值。
从一般图表中解释了该设置以及常常遇到的测试参数。
后续的章节中详细地讨论了结构方面的测试控制。
图解用户界面的菜单以不同的方法排列。
关于它们的任务，由下面的功能组形成：l 功能组为RF、Audio、GSM900-MS、GSM1800-MS和GSM1900-MS等。
RF功能组为CMU基本系统提供了固件。
网络测试应用功能组是可选择的并且在单独的操作手册中描述了。
l 两种信号方式：有信号和无信号。
信号特性是个别网络和测试装置的特性。
在功能组RF中只提供无信号测试。
l 普通结构（Group Configuration，Connection Control）、结构特性的测试数值、和（Power vs Time Configuration，Spectrum Configuration等）和测试结果的显示菜单。
以大多结构的意思，CMU用主菜单、弹出菜单、桌面菜单、绘图测试菜单和不同尺寸的对话窗口。
在下面的章节讨论了这方面。
一. 结构CMU为输入和输出信号和测试提供了宽范围的设置。
CMU200使用方法
CMU200使用方法1.CMU200的基本配置：a.连接电源线并打开开关，确保设备正常开启。
b.连接需要测试的设备，如手机或无线模块，使用合适的接口线缆。
c.连接计算机和CMU200，使用适配器和接口线，确保设备能够正常通信。
d.打开计算机上的测试软件，并与CMU200建立通信连接。
2.准备测试场景：a.选择适合的通信技术，根据需要进行设置。
b.设置天线和信号源的参数，如功率、频率、调制等。
c.根据测试需求，设置手机的发射功率和接收灵敏度等参数。
3.执行测试：a.通过测试软件选择所需的测试模式，如发送信号、接收信号、音频质量测试等。
b.根据测试要求，设置测试时长和测试次数。
c.开始测试后，观察CMU200显示的测试结果，包括信号质量、误码率、音频质量等。
d.在测试完成后，保存测试结果，生成测试报告。
4.分析和优化：a.根据测试结果，分析信号质量和各项指标，找出潜在问题。
b.根据需要，对设备进行调整和优化，如优化天线位置、增加天线增益、调整功率等。
c.重新执行测试，观察优化后的结果，并进行比较和评估。
d.根据评估结果，对设备进行进一步的调整和优化，直到达到满意的性能。
5.其他功能：a.CMU200还提供其他一些附加功能，如频谱分析、频率合成等。
b.在测试软件中，可以对这些功能进行配置和控制。
c.根据需要，可以通过这些功能进行更深入的分析和调试。
总结：CMU200是一种功能强大的通信测试设备，广泛应用于移动通信和无线电设备的性能测试和优化。
通过正确配置和准备测试场景，执行测试、分析结果并进行优化，可以有效提高设备的性能和可靠性。
配合相应的测试软件，CMU200可以完成各种通信技术的测试任务，帮助用户更好地了解和优化设备性能。
CMU200!全中文说明书_手机综测仪基本操作和设置
CMU200!全中文说明书_手机综测仪基本操作和设置一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss 值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有Cell GPRS\Cell EGPRS，仪器8960起基站的作用。
b、Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。
c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。
CMU200整机测试介绍
测试具体过程
第五步、接下去是用户可以拨“112”去连接基站，也 可以按下“Connect Mobile”呼叫移动台后，手机会 产生震铃，用户只要按下接听键，就能与用户建立通 话
然后按下“PCL”按钮，会弹出PCL的对话框，用户输入“5”然 后 按 下 “ ENTER” 键 ， 接 着 按 下 “ Channel” 按 钮 ， 会 弹 出 Channel对话框，用户输入“1”然后按下“ENTER”键这时测 量的就是GM900下的5功率等级1信道的相关值。重复以上的步 骤用户可以测完GSM900的5、10、15功率等级的1、62、124 信道的相关测试参数
谢谢!!!
THE END
测试具体过程
第八步：GSM1800频段的测试，用户如果从GSM900频段的测 试到GSM1800频段的测试需要切换，首先用户按下“Conncet Control”切换
测试具体过程
然后按下“Desstination Selection”按钮，选 择“GSM 1800 Dualband”,按下“Eenter”以 后 ， 按 下 “ Handover” 按 钮 ， CMU 会 切 换 到 “ GSM1800 Overview” 界 面 。 接 下 去 测 量 GSM1800的0、5、10功率等级的512、698、 885信道的步骤跟GSM900的一样.
CMU200整机测试介绍
--Mars
CMU200整机测试
测试项目对应的名称:
PeakPower
峰值功率
BurstMatch
突发匹配
TimeAdvance
时间提前量
PosFlatness
正平坦度
NegFlatness
负平坦度
RMSPhase
CMU的基本设置及测试基本操作
CMU200的基本设置及测试基本操作-----CDMA20001.CMU200仪器简介 (1)2.CMU200各功能模块相关设置简介 (2)2.1CMU手动测试前基本参数设置: (2)2.2SERVICE.CFG (3)2.3BSSIGNAL (4)2.4AF/RF (4)2.5NETwork (5)2.6NETworkstandard (5)2.71stServiceClass (6)2.8呼叫并建立连接 (6)3.具体测试项目 (7)3.1接收机灵敏度和动态范围 (7)3.2频率准确度 (10)3.3波形质量和频率准确度 (11)3.4最大射频输出功率 (12)3.5最小发射功率 (13)3.6门控输出功率 (14)3.7开环输出功率时间响应 (16)3.8发射机带内杂散抑制 (17)3.9码域功率 (18)3.10单频抗扰度 (19)3.11互调杂散响应衰减 (19)3.12接收机传导性杂散发射 (20)3.13闭环功率控制 (21)4.待定 (25)1.CMU200仪器简介CMU200是Rohde & Schwarz公司研制出的移动台测试仪，可以测试NMT－450，US Celluar，Korean Celluar，TACS ，JTACS，North American 700，Secondary 800，US PCS，Korean PCS，1800MHz，IMT-2000等各个Band Class的移动台；可以进行CDMA One ，CDMA2000 1 X，WCDMA，Bluetooth，TDMA，GSM等各种系统的测试。
对于移动台的测试，测试项目基本含盖EIA/TIA－98D协议中的所有测试项，仪器本身已经按照98D协议要求设置了各项指标的协议要求，使用者可以一次设定所有测试所有测试项目的测试条件。
此外CMU200与计算机进行通信的接口很丰富，包括GPIB，串口，PCMCIA接口等等，而且CMU200可以连接许多外设，如键盘等便于测试工作的进行。
CMU200操作使用说明
设 备 名 称
文件编号 PIEW081 制 版 页 本 1.0 审
定 核 准
日 日 日
期 期 期
数 1 OF 1 批
无线通讯综合测ห้องสมุดไป่ตู้仪
设备型号
CMU200
一、操作指导：
1.1、准备：
1.1.1、连接测试仪插座，检查测试仪是否接通电源。 1.1.2、把测试机柜正面之主电源开关打到“ON”。
1.4、关机：
1.4.1、测试结束后，关闭测试软件。 1.4.2、关闭电脑、CMU200、数控电源及机柜开关。
二、注意事项:
2.1、测试过程时，严禁操作人员将手伸进上下功能测架之间，避免造成压伤事故。 2.2、运作时设备出现异常或故障，请立即关闭电源。并报告工程技术人员。
非专业人员不可私自拆卸或检修，以免造成更大的故障范围和人员伤害！！
三、保养指导：
A1：一级保养
a、用抹布清洁设备表面的油污及灰尘,保持设备外观整洁。 b、将清洁油污的碎布、废手套集中存放。 c、工作时，是否有不良噪音，异常声音。
A2：二级保养
a、检查仪器内外通风是否顺畅。 b、检查仪器机架和外罩与电器保护端是否连 接。
周期：每 一 天 执行部门：电子部测试线
周期： 一个 月 执行部门：电子部测试线
1.2、选择测试程序：
1.2.1、开启电脑、CMU200综合测试仪、数控电源。 1.2.2、在Measurement & Automation里的my system下拉菜单选择程序GPIB0(PCI-GPIB)点击Scan For Instruments进行扫描, 检测仪器是否连接OK、地址设置是否正确。 1.2.3、选择待测试的测试软件版本,打开软件进入待测状态。
CMU200手动操作说明书
1，GSM测试模式基本参数设置（1）在界面右上角按“Connect Control”键→在界面下方选择”RF”键→按界面右边的“Ext. Att. Output”后在需要输出信号的端口列输入线损值→按“ENTER”键确认；按“Ext. Att. Input”后在需要输出信号的端口列输入线损值→按“ENTER”键确认。
2，GSM测试模式基本参数设置（1）在GSM测试界面内，按下方的“BS Signal”键设置呼叫信道和呼叫功率)（一般BCCH Level=-65dBm, BCCH Channel=20, TCH Level=-90dBm, TCHChannel=62，Time Slot=3）按“ENTER”键确认；（2）按界面下方的“Service Cfg.”→选择“Selected Service”→选择“Echo”模式。
3、发射功率测量（Overview）（1）完成GSM900频段基本设置后，打开手机，手机登陆基站网络(综测仪)后，按“Connect Mobile”键建立呼叫连接，呼通后，按手机“接听”键，CMU200进入待机界面，显示整体性能概要（Overview）、功率时间包络(Power)、调制性能(Modulation)、频谱性能(Spectrum)、接收质量(Receiver Quality)等；（2）按界面下方的“Overview”键→按右边的“Application”→选择“Overview P/t Norm. GMSK”；（3）按右边的“MS Signal Settings”键→按界面下边“PCL”键设置功率控制等级（一般测试5，10，15等级，参照射频参数测试表中的功率控制等级设置）；按界面下边“Channel”键设置测试信道（一般选择1，62，或124，参照射频参数测试表中的测试信道设置）；（4）按界面右边“Menu”键切换到主界面；按“Overview”读取“RUN P/t Norm.GMSK”图表中显示的功率测试值，分别应在33.0±2.0dBm（23.0±3.0dBm、13.0±4.0dBm）范围之内；如果显示的功率值是红底白字的数值表示测试不通过。
CMU200测试使用方法
CMU200测试方法待机电流的测试配置一般项目测试待机电流我们可以模拟终端用户在实网下测试即可，对于一些测试下来感觉待机电流有些不稳定或者是偏大的情况，我们需要模拟干净的网络来进行测试，来判断软件是否有问题，这时候我们就需要用综测仪（CMU200或者Agilent8960）。
首先我们要设置一下测试模式，CMU200/8960的信令与非信令测试signaling mode:信令模式，就是用CMU200或8960模拟基站，和手机建立起链接,仪表发出各种信令，手机此时相当于联上了网络non-signaling mode:非信令模式，仪表此时仅仅用作测量手机的射频指标，并不发出信令去控制手机，手机此时只处于发射状态，接收通路一般是关闭的。
我们测试使用要在信令模式下。
1、连接仪器当CMU启动完全后，按MENU SELECT，就会出现如下画面（如图1），（图1）选择GSM900频段确认后，界面会出现如下画面。
（如图2）（图2）我们先来设置网络参数，可以按Connect Control进入GSM900 Connection Control界面更改MS Singal、BS Signal和Network的相关属性。
待机电流测试case里面有要求配置如下：Test Environment：GSM900(CMU200)drx＝2----》这个设置参考图4的设置，就是修改Time Slot值。
Time Slot：时间隙，用于设置手机每隔多少时间来寻呼一次voltage：3.8V 连接电源电压设置为3.8vMS signal－》PCL＝5 ----》如图3设置修改这个位置的值。
PCL：功率控制等级BS Signal－》BccH Level＝-55—》如图4修改这个位置的值BCCH ：广播控制信道(Broadcast Control CHannel)的缩写，用于广播基于每个小区的通用信息的信道.中国移动和中国联通的BCCH频点是不同的,比如900网络中,移动为1~95,联通为96~124Network－》BA list－》All Disable---》如图2设置移动到最后一项进行设置可先选择，修改功率控制等级如下图（如图3）（图3）这个位置就是修改功率控制等级TX power level(5～19)，5为最高级。
CMU200手动操作说明书
1，GSM测试模式基本参数设置（1）在界面右上角按“Connect Control”键→在界面下方选择”RF”键→按界面右边的“Ext. Att. Output”后在需要输出信号的端口列输入线损值→按“ENTER”键确认；按“Ext. Att. Input”后在需要输出信号的端口列输入线损值→按“ENTER”键确认。
2，GSM测试模式基本参数设置（1）在GSM测试界面，按下方的“BS Signal”键设置呼叫信道和呼叫功率)（一般BCCH Level=-65dBm, BCCH Channel=20, TCH Level=-90dBm, TCH Channel=62，Time Slot=3）按“ENTER”键确认；（2）按界面下方的“Service Cfg.”→选择“Selected Service”→选择“Echo”模式。
3、发射功率测量（Overview）（1）完成GSM900频段基本设置后，打开手机，手机登陆基站网络(综测仪)后，按“Connect Mobile”键建立呼叫连接，呼通后，按手机“接听”键，CMU200进入待机界面，显示整体性能概要（Overview）、功率时间包络(Power)、调制性能(Modulation)、频谱性能(Spectrum)、接收质量(Receiver Quality)等；（2）按界面下方的“Overview”键→按右边的“Application”→选择“Overview P/t Norm. GMSK”；（3）按右边的“MS Signal Settings”键→按界面下边“PCL”键设置功率控制等级（一般测试5，10，15等级，参照射频参数测试表中的功率控制等级设置）；按界面下边“Channel”键设置测试信道（一般选择1，62，或124，参照射频参数测试表中的测试信道设置）；（4）按界面右边“Menu”键切换到主界面；按“Overview”读取“RUN P/t Norm.GMSK”图表中显示的功率测试值，分别应在33.0±2.0dBm（23.0±3.0dBm、13.0±4.0dBm）围之；如果显示的功率值是红底白字的数值表示测试不通过。
cmu测试仪使用详解
CMU200操作培训第一章CMU200简述一 CMU200应用及其基本功能CMU200在测试中模拟基站，通过U m接口，对无线终端产品的性能指标进行测试的综合测试仪。
除此之外，CMU200还能作为信号源以及频谱分析仪，跟其他仪表配合起来使用。
作为一台综合测试仪，它几乎支持所有的协议：MS Test GSM400、900、1800、1900，TDMA IS 136，AMPS，CDMA IS 95，WCDMA，CDMA2000，EDGE等等。
当然不同协议的支持需要我们加载不同版本的软件。
因此，可以说CMU200是完全面向未来的模块化设计。
由于CMU200的基本单元中包含了信号源/功率计，示波器和简单的频谱分析仪的功能，CMU200广泛的应用于下列各个领域：RF开发模块设计生产中的模块测试生产中的最终测试功能测试特性测试高级维修质量检验测试系统的基本仪表基站模拟二 CMU200的主要优点CMU200的设计不仅满足现在的测试需求，而且为以后的升级提供了很多备用资源。
它的有点主要体现在以下几个方面：多标准支持的测试平台很快的测试速度很高的测试精度重量轻耗电省兼容性好三 CMU200的按键及接口CMU200的前面板主要是由VGA显示屏以及VGA两旁的软件以及下面的热键和右面的各类硬按键（FUNCTION、SYSTEM、DATA、V ARIATION、CONTROL）以及各类接口组成。
下图为CMU200的前视图。
图2-1 CMU200前视图CMU200的后面板如下图所示，主要由信号、同步的输入输出口以及远程控制、外围设备的接口和电源及其开关组成。
图2-2 CMU200后视图下面简单介绍一下各类按键以及接口。
FUNCTION预选择菜单：MENU SELECT 菜单选择DATA 文件管理CTRL 保留为以后扩展用DATA数据输入：0…9 数字输入（编辑字符串用的字母）* . E 特殊字符，小数点，十六进制“E”＃_F 特殊字符，负号，十六进制“F”G/n mV A 109/10-9,单位，十六进制“A”M/u uV W B 106/10-6, 单位，十六进制“B”K/m dB uV C 103/10-3, 单位，十六进制“C”*1 dBm dB D 100, 单位，十六进制“D”ON/OFF 编辑或者测试的打开/关闭EXP/COMPENTER 确认CONT/HALT 进入/退出编辑，测试控制UNIT 保留为以后扩展用SYSTEM系统控制：HELP 保留为以后扩展用SETUP 仪表设置PRINT 打印V ARIATION值可变按键和组选择：转动旋钮在输入域可变值，表中选择参数以及下拉菜单的选择。
cmu中文使用详细说明学习课程
只能用 MTC 方式建立
第十七页，编辑于星期五：十四点 三十六分。
Review: GSM 频带划分和基本空中接口参数
频率范围(MHz):
上行 (移动台发射)： 下行 (基站发射)：
上下行间隔 (MHz): 收发延迟(时隙): 频带(MHz): 频道个数: 频道号(ARFCN):
频道间隔: 调制方式:
200KHz GMSK， B*T =0.3 270.833 kbit/s 3.69us
PCS 1900
1850 - 1910 1930 - 1990
80 3 2x60 299 512 - 810
Q: 什么是GMSK调制方式？
这种方式有什么特点？
B*T=0.3 是什么意思？
第十八页，编辑于星期五：十四点 三十六分。
第一页，编辑于星期五：十四点 三十六分。
仪表的面板和键盘
MENU SELECT 在不同的通信标准 之间进行切换 DATA 内部文件管理按键，若使用 PCMCIA 卡拷贝 CMU 内部文件需使 用这个按键 CRTL 在GSM/GPRS/(E)GPRS不同 的测试环境之间快速切换
数据输入键盘区域，除了数字键外 还有量纲输入按键。
在 Menus 当中找到 Power 菜单，可以 在时域上观测信号 强度。
还可以通过选择 Analyzer Power来精确 的求出输入信号的功率。
此时要对 Analyzer 的 频率，RBW 等作出必
要设置。
Pow. Meter Freq. Sel.频率 选择性功率计的方法对信号 进行窄带测量
第十三页，编辑于星期五：十四点 三十六分。
Power Class 3 ± 2 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 3 dB ± 4 dB ± 4 dB ± 4 dB ± 4 dB ± 5 dB ± 5 dB
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CMU200的基本设置及测试基本操作-----CDMA20001.CMU200仪器简介 (2)2.CMU200各功能模块相关设置简介 (2)2.1CMU手动测试前基本参数设置: (2)2.2SERVICE.CFG (3)2.3BSSIGNAL (4)2.4AF/RF (4)2.5NETwork (5)2.6NETworkstandard (5)2.71stServiceClass (6)2.8呼叫并建立连接 (6)3.具体测试项目 (7)3.1接收机灵敏度和动态范围 (7)3.2频率准确度 (10)3.3波形质量和频率准确度 (11)3.4最大射频输出功率 (12)3.5最小发射功率 (14)3.6门控输出功率 (14)3.7开环输出功率时间响应 (17)3.8发射机带内杂散抑制 (18)3.9码域功率 (18)3.10单频抗扰度 (19)3.11互调杂散响应衰减 (20)3.12接收机传导性杂散发射 (21)3.13闭环功率控制 (22)4.待定..................................................................................... 错误!未定义书签。
1.CMU200仪器简介CMU200是Rohde & Schwarz公司研制出的移动台测试仪，可以测试NMT－450，US Celluar，Korean Celluar，TACS ，JTACS，North American 700，Secondary 800，US PCS，Korean PCS，1800MHz，IMT-2000等各个Band Class的移动台；可以进行CDMA One ，CDMA2000 1 X，WCDMA，Bluetooth，TDMA，GSM等各种系统的测试。
对于移动台的测试，测试项目基本含盖EIA/TIA－98D协议中的所有测试项，仪器本身已经按照98D协议要求设置了各项指标的协议要求，使用者可以一次设定所有测试所有测试项目的测试条件。
此外CMU200与计算机进行通信的接口很丰富，包括GPIB，串口，PCMCIA接口等等，而且CMU200可以连接许多外设，如键盘等便于测试工作的进行。
CMU200是测试移动台性能比较重要的工具之一图（1）是仪器的外观，上边用红线标明的是基本按键说明。
将移动台和测试仪CMU200连接起来，可以用直连电缆，也可以利用屏蔽盒将移动台和测试仪连接起来。
2.CMU200各功能模块相关设置简介2.1CMU手动测试前基本参数设置:1、将CMU200安放在0~50℃工作温度环境的实验室。
接上后面板220V交流电源，打开仪器前面板的ON按钮，仪器开始进入自检状态和启动状态，然后进入正常的工作状态,为了保证仪器内部温度与环境温度一致，确保参数稳定，一般要求仪器开机预热30分钟钟～60分钟。
3 仪器初始化后，会进入如下图(2)所示界面，在此界面可以选择不同的频段类别。
以800M手机为例。
选择右测的按键，可以进入相应的界面，选择键，进入图3的界面：要进行测试，首先要使CMU200对手机呼叫并建立连接，必须正确设置图3红线框中的、、、、、六项基本设置。
2.2 SERVICE.CFG按下键，进入图4选择无线配置模式，例如c218手机主要支持无线配置1、2、3、4、5的解调，通过红框内的各项来设置各种无线配制我们一般选择无线配置1，建立呼叫。
2.3BSSIGNAL按下键，进入图5选择注册频点（一般为优选频点）和发射功率。
根据频段发射机CDMA信道号对应中心频率移动台1≤N≤799 0.030N+825.00991≤N≤1023 0.030（N-1023）+825.000基站1≤N≤799 0.030N+870.00991≤N≤1023 0.030（N-1023）+870.002.4AF/RF按下键，进入图6选择输入、输出传输线损补偿。
2.5NETwork按下键，进入图7，选择SID、NID。
2.6NETworkstandard按下显示如图8，选择频段类别，2001年出版的3GPP2 C.S0011-A，所包括的CDMA的频段主要有10种，即Band Class0～10。
2002年出版的3GPP2 C.S0011-B已发展到了13种，即Band Class0～13。
目前公司设计的频段有三种，它们是：Band Class0 800MHz Band 是US Cellular制式Band Class1 1900MHz Band 是US PCS制式Band Class5 450MHz Band 是NMT-450制式2.71stServiceClass按下键入图9，选择测试模式，测试振铃时选择speechservice，否则选择loopbackservice。
2.8呼叫并建立连接只有以上六项正确设置才能保证CMU200与手机的正常呼叫并连接，以C218手机为例，正确配置各项后入图10显示Registered按下即可建立连接。
进入图113.具体测试项目不同的频段类别协议标准不同，本文以测试Band Class0 800MHz Band 手机为例，直接通过CMU200进行测试。
以下测试项目环境均如图12：3.1接收机灵敏度和动态范围定义：移动台接收机的射频灵敏度是指当帧差错率（FER）不超过规定值时在移动台天线连接器处测量的最小接收功率。
移动台接收机的动态灵敏度范围是指当帧差错率（FER）不超过规定值时在移动台天线连接器处测量的输出功率范围。
指标：在不超过指定误帧率0.5％情况下，在移动台天线接口所能够测试到的最大输入功率必须大于-25dBm/1.23MHz，最小输入功率小于-104dBm/1.23MHz。
具体实现：首先CMU200与手机建立连接，进入图11界面，按下键进入图12界面要正确的测试手机的接收灵敏度和动态范围，需要根据协议要求正确的配置CMU200，主要要求有：（1）关闭基站的前向业务信道闭环功率控制。
实现方法：按下显示界面图12（2）设置数据速率为9600（FULL）实现方法：按下进入图13，将Framer设为FULL参数单位接收灵敏度动态范围CDMApower .dbm/123MHz ≤-104≥-25基本信道F-PICH db -7导频信道F-FCH db-15.6（RC1、RC3）-12.3（RC3、R5C4）注：^Ior为载波的接收功率。
PilotE cI or为导频能量与总功率能量的比值；TrafficE cI or为业务信道能量与总功率能量的比值。
实现方法：按下进入图14（4）指标FER≤0.5％，具有95％的可信度。
实现方法：按下进入界面图15，选择Limits对应相应项按要求进行设置最后回到界面，正确配置CMU后，界面显示为图16，既可以测试接收机灵敏度和动态范围。
3.2频率准确度定义：频率准确度是移动台发射机在指配载频上的发射能力。
指标：频段类别0时移动台输出载频应比前向CDMA载频频率低45MHz，频率准确度应为±300Hz。
具体实现：首先CMU200与手机建立连接，进入图18界面按下键，进入界面193.3波形质量和频率准确度定义：本测试波形质量、载波频率误差、发射时间误差。
指标：波形质量大于0.944，载波频率误差应在±300Hz范围内，发射时间误差应在1μs范围内。
具体实现：(1)使用基本信道测试模式1，数据速率为9600。
如图20（2）按照下表（3）设置各测试参数参数单位数值CDMApower Dbm/1.23MHz -75F-PICH db -7F-FCH db -7.43.4最大射频输出功率定义：对于移动台支持的每种反向业务业务信道无线配置，最大射频输出功率是指在移动台天线连接器处测量的移动台发射的最大功率。
在任何环境中移动台的输出功率不应大于其最大功率电平。
具体实现：（1）建立连接，进入界面22按下键，进入界面23选则键，进入界面24按下键，即可显示最大发射功率注：参数时，将所有的开环参数设置成最大配置。
如果使用接入信道，则按照表3设置“接入参数消息”中的参数：±í1最大功率下接入信道的参数设置参数数值(十进制)NOM_PWR 7(7dB)INIT_PWR 15(15dB)PWR_STEP 7(7dB/步长)NUM_STEP 15(16个试探/序列)MAX_RSP_SEQ 15(15个序列)测试注意事项：1、测试最大发射功率时，需要将基站模拟器的反向功率控制（Cell 1 Res CLPC）置于All up bits，即表示发全0状态，‘0’意味着增加发射功率控制比特。
3.5最小发射功率定义：对应扩展速率1，当闭环和开环功控均设置为最小时，移动台在CDMA信道中心频率处的均值输出功率。
指标：均值输出功率应≤-50dBm/1.23MHz。
具体实现：在界面24中，按下，进入界面253.6门控输出功率定义：门限输出功率是指给定具有相同平均输出功率的功率控制组的集合，该集合平均的时间响应在图9所示的容限之内。
该集合平均输出功率是1.25ms时间窗口中测量的门通输出功率平均值。
平均输出功率低3dB的两点间的响应时间长度为至少1.25譥K-0.003ms且在图12所示的范围之内，其中K为1（对于无线配置1，2或反向导频信道门控）和2（对于反向基本信道门控）。
在1.25譥K+0.014ms时间窗口之外输出功率电平应至少比图9中所示的整个集合平均输出功率低20dB。
反向基本信道和反向导频信道之比应在-1.25dB的0.25dB范围内。
(1.25 ?K - 0.003) ms20 dB或底噪总体平均的时间响应（平均功率控制组）总体平均的输出功率（参考线）s7μs7μ3 dBͼ1脉冲包络（平均门控功率控制组）具体实现：（1）建立连接进入界面26选择进入界面27按照表4设置图27中参数单位数值CDMApower Dbm/1.23MHz -75 F-PICH db -7 F-FCH db -7.4 数据速率设置为Eight 如图29正确设置完各项后,选择键运行运行OK为正常选择键进行选择可以从较详细观看如图31注：测量Gated Output Power时，服务配置必须选RC1或RC2，只能对不同固定速率下的情况进行测试。
3.7开环输出功率时间响应定义：平均输入功率每变化一步，移动台的平均输出功率也将由于开环功率控制而发生变化。
本测试测量开环功率控制相对于平均输入功率每一步变化的响应时间。
具体实现：建立连接在图26中选择进入界面按照表5，正确设置BS SIGNAL项参数单位参数值I or dBm/1.23MHz -60dB -7PilotE cI ordB -7.4TrafficE cI or选择OPENLOOP运行，如图33测试时，仪器会自动将Power Control Bits置于alternating up/down状态。
