焊接工艺装备实例
焊接工装设计实例介绍
第二节 简单夹紧机构
一、楔块夹紧机构
楔块夹紧机构是利用楔的斜面将楔块的推力转变为夹紧力从而将工件夹紧的一种机构。
1.夹紧力的计算
第二节 简单夹紧机构
2.自锁条件
为了保证斜楔夹紧可靠，要求夹紧时具有自锁性能。即当原始作用力一旦消失或解除后，夹紧机械在纯摩擦力的作用下，仍应保持其处于夹紧状态而不松开，以保证夹紧的可靠性。 楔块的升角小于其摩擦角 ，便能自锁。 为保证夹紧的自锁性能，手动夹紧一般取α=6°~8°，气动或液压夹紧可取α≤12°。气动或液压夹紧在不考虑自锁时可取α=15°~30°
（1）夹紧力应能够克服零件上局部轻微变形；
（2）当工件在胎具上实现翻转或回转时，夹紧力足以克服重力和惯性力，把工件牢牢地夹持在转台上；
（3）需要在工装夹具上实现焊件预反变形时，夹具就应具有使焊件获得预定反变形量所需要的夹紧力；
（4）夹紧力要足以应付焊接过程热应力引起的拘束应力。
综上所述，夹紧力三要素是互相矛盾的，又是互相关联和统一的。
2.衬套式定位器
第二节 定位方法及定位器
位插销
第二节 定位方法及定位器
四、工件以外圆柱面定位
1.V型块
V形块作为定位元件，不仅安装工件方便，而且定位对中性好，广泛应用于管子、轴和小直径圆筒节等圆柱形零件的安装定位。
第二节 定位方法及定位器
2.定位套和半圆孔定位器
V形块作为定位元件，不仅安装工件方便，而且定位对中性好，广泛应用于管子、轴和小直径圆筒节等圆柱形零件的安装定位。
（3）应尽量使定位基准与设计基准重合，以保证必要的定位精度；
（4）尽量利用零件上经过机械加工的表面或孔等作为定位基准。或者以上道工序的定位基准作为本工序的定位基准。
上述原则要综合考虑，灵活应用。检验定位基准选择得是否合理的标准是：能否保证定位质量、方便装配和焊接，以及是否有利于简化夹具的结构等。
焊接装配夹具介绍
检验的，但由于冲压件不可能十分准确，部件总成更有累计误差，所以车
身焊接总成的精度必然不高，很难达到设计要求。有不少厂家使用三坐标
测量仪进行检验，可它对一些结构复杂的定位元件仍然无法测量。通过实
践证明，利用夹具自身测量机构与三坐标测量仪配合使用，可大大提高焊
接夹具的精度。
1.测量机构组成
基准面和基准座。测量机构的基准面为夹具 地板的工作表面；基准座是在夹具地板上设
♣ 汽车车身焊接夹具的设计是一门经验性很强的综合性 技术，在设计时首先要确定生产纲领，熟悉产品结构，了 解变形特点，把握制件及装配精度，通晓工艺要求。只有 做到这些，才能对焊接夹具进行全方位的设计。
一、焊接夹具的定位与设计原理 焊接夹具
二、焊接夹具的制造
焊接夹具定位及设计原理
一、夹具定位原理
焊接夹具定位及设计原理
一、夹具定位原理
1.3、定位法则 3-2-1定位法则：
定位图实例：在实际的夹具定位图中，我们普 遍使用过定位的方式。为什么？
焊接夹具定位及设计原理
一、夹具定位原理
1.4、常见定位方式
孔销定位
面定位
焊接夹具定位及设计原理
二、焊接夹具分类及组成
1、焊接夹具的分类
焊接夹具分类 及组成
焊接夹具定位及设计原理
3.2、定位图 所有工装夹具检具以及零部件设计的基准，但中国国
内的情况则大部分由设备供应商来制定。
3.3、分站清单 每个工位夹具的零件清单
3.4、焊点的分布 3.5、人机工程
焊接夹具定位及设计原理
3.6、常见设计问题（最优，可接受和不可接受方案）
常见设计问题
1、定位销座与坐标系不平行 2、旋转销的使用 3、限位块的使用
焊接工装设计讲解
可拆挡块 固定挡块
固定的螺栓 挡块
铰接式可退出挡块
2. 支承钉和支承板 固定支承钉：p10图1-11下图为三种固定支承钉 （GB/T2226），其中A型为平头，多用于定位基准 光滑的工件；B型为圆头，用于未经机械加工的平面 定位；C型为花纹头，多用于未加工的零件侧面定位。
A型
B型
C型
支承板：p10图1-11 ,下图为支承板 （GB/T2236），多用于已经机械加工的平面 定位，A型用于侧面或顶面定位，B型带有斜 槽，便于清理积屑和脏物，宜作底面定位。
A型
B型
三、工件以圆孔定位 常用的定位器有定位销、定位插销和衬套式定位器。 1 .定位销 标准化定位销：p11图1-14,下图所示定位销均已标准 化，主要用于直径在50 mm以下的中小孔定位，每种 定位销有圆柱销和削边销两种形式，根据定位销与定 位孔配合的长径比和配合长度与总体尺寸的关系等， 圆柱销可限制工件的两个或四个自由度，削边销可限 制工作的一个或两个自由度。
二、工件以平面定位 工件以平面作为定位基准，是生产中常见的 定位方式之一，常用的定位器有挡块、支承钉、 支承板等。 1. 挡块 挡块分受力挡块和不受力挡块两种。受力挡块承 受工件的部分重力或夹紧力，以及焊接应力等， 设计时可按零件的厚度加固，挡块与工件接触 线的长度应大于被定件零件厚度的1倍，其高 度则不应低于被定件零件截面的重心线。 挡块的各种形式：p9图1-9
第二节
定位方法及定位器
一、关于基准的概念 基准：基准又叫基准面，它是一些点、线、面的组 合，用它们来决定同一零件的另外一些点、线、面的 位置或者其他零件的位置。可分为 (1) 设计基准 设计图样上所采用的基准，它是以决 定零件在整个结构或部件中相对位置的点、线、面的 总称。 (2) 工艺基准 在工艺过程中采用的基准，它是加工 装配过程中用来进行定位、安装零件位置的点、线、 面。 工艺基准又可分为工序基准、定位基准、装配基准 和测量基准。 工序基准：工序图上用来确定本工序所加工表面加工 后的尺寸、形状和位置的基准。 定位基准：零件在夹具中定位时所依据的点、线、面。

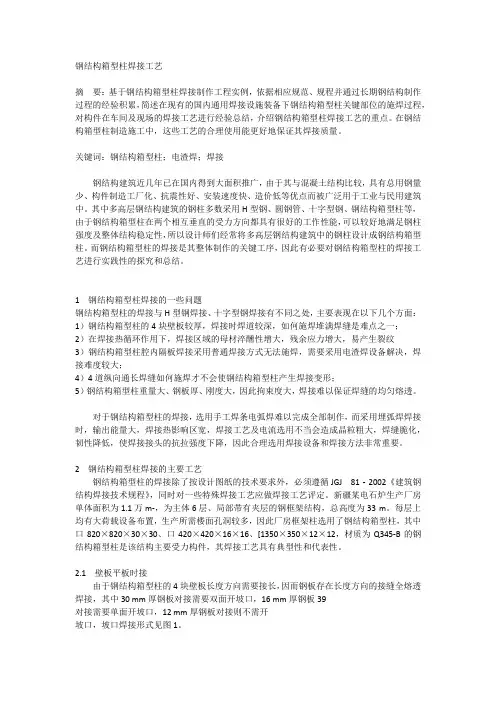

钢结构箱型柱焊接工艺
钢结构箱型柱焊接工艺摘要：基于钢结构箱型柱焊接制作工程实例，依据相应规范、规程并通过长期钢结构制作过程的经验积累，简述在现有的国内通用焊接设施装备下钢结构箱型柱关键部位的施焊过程，对构件在车间及现场的焊接工艺进行经验总结，介绍钢结构箱型柱焊接工艺的重点。
在钢结构箱型柱制造施工中，这些工艺的合理使用能更好地保证其焊接质量。
关键词：钢结构箱型柱；电渣焊；焊接钢结构建筑近几年已在国内得到大面积推广，由于其与混凝土结构比较，具有总用钢量少、构件制造工厂化、抗震性好、安装速度快、造价低等优点而被广泛用于工业与民用建筑中。
其中多高层钢结构建筑的钢柱多数采用H型钢、圆钢管、十字型钢、钢结构箱型柱等，由于钢结构箱型柱在两个相互垂直的受力方向都具有很好的工作性能，可以较好地满足钢柱强度及整体结构稳定性，所以设计师们经常将多高层钢结构建筑中的钢柱设计成钢结构箱型柱。
而钢结构箱型柱的焊接是其整体制作的关键工序，因此有必要对钢结构箱型柱的焊接工艺进行实践性的探究和总结。
1 钢结构箱型柱焊接的一些问题钢结构箱型柱的焊接与H型钢焊接、十字型钢焊接有不同之处，主要表现在以下几个方面：1）钢结构箱型柱的4块壁板较厚，焊接时焊道较深，如何施焊堆满焊缝是难点之一；2）在焊接热循环作用下，焊接区域的母材淬醺性增大，残余应力增大，易产生裂纹3）钢结构箱型柱腔内隔板焊接采用普通焊接方式无法施焊，需要采用电渣焊设备解决，焊接难度较大；4）4道纵向通长焊缝如何施焊才不会使钢结构箱型柱产生焊接变形；5）钢结构箱型柱重量大、钢板厚、刚度大，因此拘束度大，焊接难以保证焊缝的均匀熔透。
对于钢结构箱型柱的焊接，选用手工焊条电弧焊难以完成全部制作，而采用埋弧焊焊接时，输出能量大，焊接热影响区宽，焊接工艺及电流选用不当会造成晶粒粗大，焊缝脆化，韧性降低，使焊接接头的抗拉强度下降，因此合理选用焊接设备和焊接方法非常重要。
2 钢结构箱型柱焊接的主要工艺钢结构箱型柱的焊接除了按设计图纸的技术要求外，必须遵循JGJ 81 - 2002《建筑钢结构焊接技术规程》，同时对一些特殊焊接工艺应做焊接工艺评定。
焊接工艺课件-板试件“V”形坡口立对接焊
THANKS
感谢观看
式，以提高熔池的流动性。
实例三：特殊材料焊接
总结词：注意事项
VS
详细描述：对于特殊材料的焊接，需 要注意选择合适的焊接材料和工艺参 数，以获得良好的熔合质量和接头性 能。同时，由于特殊材料的导热性较 差，焊后需要进行保温处理，以减小 温差引起的应力变形。此外，还需要 注意对焊缝进行保护，防止氧化或腐 蚀。
详细描述：厚板焊接时，需要注意预热处理，以减少因温差大引起的应力变形。同时，焊接过程中需 注意控制层间温度，避免过热导致材料性能变化或产生裂纹。焊后需进行保温处理，以减小焊缝区域 与周围区域的温差。
实例三：特殊材料焊接
总结词
工艺特点与操作要点
详细描述
对于特殊材料（如不锈钢、铝合金等），由于其物理和化学性质与普通钢材有所不同， 焊接时需要采用特殊的工艺参数和焊接材料。例如，不锈钢焊接时需要采用小电流、快 速焊接的方式，以减少热影响区的范围；铝合金焊接时需要采用大电流、快速焊接的方
焊接过程
焊接参数选择
焊接层数与道数
根据材料厚度、焊接位置等条件，选 择合适的焊接电流、电压和焊接速度。
根据板厚和焊接要求，合理安排焊接 层数和道数，确保焊缝质量和外观。
焊接操作
采用立焊姿势，从下往上进行焊接， 确保焊条与坡口角度合适，控制熔池 形状和深度。
焊后处理与检验
焊后热处理
根据材料要求，进行适当的焊后热处理，以消除 焊接残余应力。
实例一：薄板焊接
总结词
工艺特点与操作要点
详细描述
薄板焊接时，由于板材较薄，热传导速度快，焊接过程中需采用小电流、快速焊接的方式，以减少热 影响区，防止板材变形。同时，由于板材较薄，焊缝容易穿透，操作时需控制熔池深度，避免烧穿。
焊接工装设计实例100
焊接工装设计实例100
对于焊接工装设计实例，我们可以从多个角度来进行讨论。
首先，焊接工装设计的目的是为了提高焊接的效率和质量，因此设计焊接工装时需要考虑以下几个方面：
1. 材料选择，在设计焊接工装时，需要根据被焊接材料的特性和要求选择合适的材料。
比如，如果需要焊接的是不锈钢，则工装材料也应该具有耐腐蚀性能。
2. 结构设计，焊接工装的结构设计应考虑到被焊接零件的形状和尺寸，以及焊接工艺的要求。
例如，如果需要对称焊接，则工装的结构也应具有对称性，以确保焊接的准确性。
3. 稳定性和精度，焊接工装的稳定性和精度对焊接质量有着重要影响。
设计时需要确保工装能够稳定地固定被焊接零件，并且能够提供所需的焊接位置和角度，以保证焊接的精度和一致性。
4. 操作性和安全性，工装设计还应考虑到操作人员的使用便捷性和安全性。
工装的设计应尽量减少操作人员的劳动强度，并且要考虑到可能的安全风险，确保操作人员在使用工装时不会受伤。
举一个具体的焊接工装设计实例，比如需要对一批金属管道进行对接焊接。
在设计焊接工装时，首先需要根据管道的直径和长度选择合适的夹具材料，并设计夹具的结构以确保管道能够稳固地固定在焊接位置。
同时，还需要考虑到管道的对接角度和位置，设计夹具的结构以确保管道对接的准确性。
此外，还需要考虑到操作人员的操作便捷性，设计夹具的结构以确保操作人员能够安全、快速地完成对接焊接操作。
总之，焊接工装设计是一个综合考虑材料、结构、稳定性、精度、操作性和安全性的过程，需要根据具体的焊接需求进行综合设计，以确保焊接工装能够满足焊接质量和效率的要求。
焊接工装夹具设计实例
焊接工装夹具设计实例焊接工装夹具是在焊接生产过程中使用的一种辅助工具，它可以用来固定和定位工件，提高焊接的精度和效率。
下面将介绍一个焊接工装夹具设计的实例，以帮助读者更好地理解和应用该技术。
本设计实例是针对某家汽车制造厂的焊接生产线上的一个环节进行的。
该环节是对汽车车身的某个零部件进行焊接，要求焊接点的位置精确，同时要保证焊接质量和效率。
设计人员进行了对焊接工艺的分析和研究，确定了焊接点的位置和要求。
然后，根据焊接工艺要求和工件的特点，设计人员提出了使用夹具进行固定和定位的解决方案。
根据工件的形状和结构特点，设计人员采用了一种自制的焊接夹具。
该夹具由上下两个固定夹具和一个可调节的定位夹具组成。
上下固定夹具用于固定工件，可通过螺丝进行调节，以适应不同尺寸的工件。
定位夹具则用于精确定位焊接点的位置，可以通过滑动和旋转进行调整。
在夹具的设计过程中，设计人员考虑到了工件的稳定性和安全性。
夹具的上部和下部都采用了防滑垫片，以增加夹具与工件之间的摩擦力，确保工件不会滑动或移位。
夹具的结构也经过了强度和稳定性的计算和测试，以确保在焊接过程中不会发生变形或松动。
设计人员还考虑到了操作人员的使用便利性。
夹具的操作简单明了，只需要调整螺丝和滑动定位器即可完成固定和定位。
夹具的大小和重量也经过了合理的设计，以便操作人员能够轻松搬动和调整夹具的位置。
在实际应用中，该焊接工装夹具的效果非常显著。
它可以准确地固定和定位工件，保证焊接点的位置精确。
同时，由于夹具的使用，操作人员可以更加专注于焊接过程，提高了工作效率。
总结起来，焊接工装夹具设计是焊接生产中非常重要的一环。
通过合理的设计和应用，可以提高焊接质量和效率，减少人为因素对焊接过程的影响。
在实际应用中，设计人员需要根据具体的工艺要求和工件特点，提出合适的夹具解决方案，并考虑到工件的稳定性、安全性和操作便利性。
通过不断的优化和改进，可以进一步提高焊接工装夹具的性能和效果。
焊接工艺的特点及应用实例
焊接工艺的特点及应用实例焊接工艺的特点：1. 焊接可靠性高：焊接是将金属材料融化并连接在一起的工艺，焊接接头具有较高的强度和耐久性，可以承受复杂的载荷和环境条件。
焊接接头的可靠性可以通过合适的焊接材料和工艺来保证。
2. 焊接速度快：相对于其他连接方式，如螺纹连接、铆接等，焊接速度较快。
一般情况下，焊接只需几秒到几分钟完成，可以大大提高生产效率。
3. 焊接适用范围广：焊接适用于大多数金属材料的连接，包括钢、铝、铜、镍合金等。
不同材料可以通过选择合适的焊接方法和材料进行连接。
4. 焊接灵活性高：焊接可以应用于各种复杂的工件形状和结构，不受材料形状的限制。
可以焊接成直线、弧线、环形等形状，适应不同的设计需求。
5. 焊接方式多样性：焊接工艺包括多种方法，如电弧焊、氩弧焊、激光焊、等离子焊等。
每种焊接方法有其特定的应用范围和特点，可以根据需要选择合适的焊接方式。
焊接工艺的应用实例：1. 建筑领域：焊接广泛应用于建筑领域，如钢结构建筑、桥梁、隧道等。
焊接可以用于连接各种形状的结构件，并提供更强的连接强度和耐候性，保证建筑物的安全性和稳定性。
2. 汽车制造业：汽车制造过程中需要大量的焊接工艺，用于连接车身部件、底盘和发动机等。
焊接可以提供可靠的连接，同时具有较高的生产效率和成本效益。
3. 航空航天领域：焊接在航空航天领域具有重要应用，如飞机的机身、发动机等都需要通过焊接实现多个部件的连接。
焊接可以满足飞机高强度和轻量化的要求。
4. 石油化工领域：石油化工设备如储罐、管道、换热器等都需要采用焊接工艺进行连接。
由于石油化工设备经常承受高温高压环境，焊接接头的可靠性尤为重要。
5. 电力行业：电力设备如输电塔、变压器、火力发电锅炉等都需要采用焊接进行连接。
焊接可以提供高强度的接头，确保设备的安全运行和长期稳定性。
总之，焊接工艺具有可靠性高、速度快、适用范围广、灵活性高和方式多样性等特点，广泛应用于各行各业。
焊接的应用实例包括建筑领域、汽车制造业、航空航天领域、石油化工领域以及电力行业等。
钢结构箱型柱焊接工艺
钢结构箱型柱焊接工艺摘要：基于钢结构箱型柱焊接制作工程实例，依据相应标准、规程并通太长期钢结构制作进程的体会积存，简述在现有的国内通用焊接设施装备下钢结构箱型柱关键部位的施焊进程，对构件在车间及现场的焊接工艺进行体会总结，介绍钢结构箱型柱焊接工艺的重点。
在钢结构箱型柱制造施工中，这些工艺的合理利用能更好地保证其焊接质量。
关键词：钢结构箱型柱；电渣焊；焊接钢结构建筑近几年已在国内取得大面积推行，由于其与混凝土结构比较，具有总用钢量少、构件制造工厂化、抗震性好、安装速度快、造价低等优势而被普遍用于工业与民用建筑中。
其中多高层钢结构建筑的钢柱多数采纳H型钢、圆钢管、十字型钢、钢结构箱型柱等，由于钢结构箱型柱在两个彼此垂直的受力方向都具有专门好的工作性能，能够较好地知足钢柱强度及整体结构稳固性，因此设计师们常常将多高层钢结构建筑中的钢柱设计成钢结构箱型柱。
而钢结构箱型柱的焊接是其整体制作的关键工序，因此有必要对钢结构箱型柱的焊接工艺进行实践性的探讨和总结。
1 钢结构箱型柱焊接的一些问题钢结构箱型柱的焊接与H型钢焊接、十字型钢焊接有不同的地方，要紧表此刻以下几个方面：1）钢结构箱型柱的4块壁板较厚，焊接时焊道较深，如何施焊堆满焊缝是难点之一；2）在焊接热循环作用下，焊接区域的母材淬醺性增大，残余应力增大，易产生裂纹3）钢结构箱型柱腔内隔板焊接采纳一般焊接方式无法施焊，需要采纳电渣焊设备解决，焊接难度较大；4）4道纵向通长焊缝如何施焊才可不能使钢结构箱型柱产生焊接变形；5）钢结构箱型柱重量大、钢板厚、刚度大，因此拘谨度大，焊接难以保证焊缝的均匀熔透。
关于钢结构箱型柱的焊接，选用手工焊条电弧焊难以完成全数制作，而采纳埋弧焊焊接时，输出能量大，焊接热阻碍区宽，焊接工艺及电流选用不妥会造成晶粒粗大，焊缝脆化，韧性降低，使焊接接头的抗拉强度下降，因此合理选用焊接设备和焊接方式超级重要。
2 钢结构箱型柱焊接的要紧工艺钢结构箱型柱的焊接除按设计图纸的技术要求外，必需遵循JGJ 81 - 2002《建筑钢结构焊接技术规程》，同时对一些特殊焊接工艺应做焊接工艺评定。
焊接工装设计实例100
焊接工装设计实例100焊接工装是用于辅助焊接工作的工作夹具和装置。
它能够提高焊接的准确度和效率，减少焊接过程中的人为误差。
下面将介绍一个焊接工装的设计实例。
设计实例：汽车车身焊接工装1.设计背景汽车制造需要对车身进行多次焊接工艺，以确保车身的结构牢固和质量可靠。
传统的焊接方法存在一些问题，包括操作不方便、焊接误差大、产能低等。
因此，设计一个能够提高汽车车身焊接效率和质量的工装至关重要。
2.设计目标（1）提高焊接精度和一致性。
（2）减少人为误差和焊接时间。
（3）方便操作和调整。
（4）适应不同车型和焊接过程。
3.设计方案（1）工装结构设计：设计一个模块化的焊接工装，可以根据不同车型和焊接工艺进行调整和组装。
工装采用高强度铝合金材料制造，具有良好的刚性和稳定性。
（2）焊接夹具设计：根据车身结构设计焊接夹具，能够固定零部件，保证焊接的准确度和稳定性。
夹具可以通过液压系统进行调整，以适应不同尺寸和形状的工件。
（3）焊接支撑设计：设计可以调整高度和角度的焊接支撑，可以固定和支撑焊接过程中的工件，减少振动和变形。
支撑系统可以通过电机控制进行自动调整，提高工作效率和一致性。
（4）焊接辅助设备设计：设计激光测量装置和相机监控系统，实时监测焊缝的尺寸和位置。
当测量结果与设定值不符时，自动调整焊接参数和工装位置，确保焊接质量和一致性。
（5）运输和存储设计：设计焊接工装的运输和存储方式，以便于安全和方便的搬运。
4.实施效果（1）提高焊接质量：焊接工装的设计使得焊接精度和一致性得到提高，减少焊接过程中的人为误差。
（2）提高焊接效率：工装的模块化设计和自动调整功能，使得焊接时间减少，提高了焊接效率。
（3）减少人员劳动强度：工装的自动调整功能减少了操作员的劳动强度，提高了工作效率。
（4）适应性强：焊接工装可以根据不同车型和焊接工艺进行调整和使用，具有较强的适应性。
总结：通过对焊接工装的设计实例，可以看出好的焊接工装设计能够提高焊接质量和效率，减少人为误差。
焊接新技术应用案例分析
焊接新技术应用案例分析导言焊接是一种将金属工件加热至熔点并使其相互连接的方法，在各个工业领域都有着广泛的应用。
随着科技的不断进步，焊接技术也在不断创新与发展。
本文将分析并讨论焊接新技术在不同领域的应用实例，以期帮助读者更好地了解和掌握焊接新技术的实际应用。
一、汽车制造在汽车制造领域，焊接是关键的工艺之一，它直接影响着汽车结构的牢固性和安全性。
而现如今，新一代的高强度钢材的广泛应用对传统焊接工艺提出了更高的要求。
近年来，激光焊接技术的应用大大提升了汽车制造的效率和质量。
激光焊接技术利用激光束高能量的聚焦性，将焊点加热至几千摄氏度，从而实现金属工件的连接。
与传统焊接方法相比，激光焊接技术具有焊缝尺寸小、变形小、焊接速度快等优点，能够满足高强度材料的焊接需求。
二、航空航天航空航天领域对焊接技术的要求更加严苛，因为飞机等飞行器的安全性直接关系到乘客的生命安全。
近年来，现代焊接技术的发展已经在航空航天行业展示了广阔的应用前景。
例如，摩擦搅拌焊接技术（Friction Stir Welding，FSW）是一种利用转动和推进来形成焊缝的热机械连接技术，其优点包括焊缝强度高、变形小、翅片间隙小等。
FSW技术在航空航天领域的应用已经取得了显著的成果，例如在航天器燃烧室的生产中大量使用。
三、能源行业焊接技术在能源行业中也有广泛的应用，尤其是在核能和风能等领域。
例如，核能电站的压水堆反应堆压力容器的制造需要高质量的焊接工艺。
传统的焊接工艺在这一领域中可能存在问题，因为焊接过程中产生的热量会对材料的性能产生影响。
而超声波焊接技术的出现填补了这一空白，它通过超声波的振动来实现焊缝的连接，焊接过程中热量较小，从而减少了对材料性能的损害。
结论随着科技的不断进步，焊接新技术的应用范围越来越广泛。
从汽车制造到航空航天，从能源行业到电子领域，焊接新技术都在不断改善传统焊接工艺的不足之处，并为各个行业带来了更高的效率和品质。
然而，任何新技术的应用都需要慎重考虑其适用性和可行性，以确保焊接质量和工程安全。
车身焊接工艺
车⾝焊接⼯艺⼀、车⾝装焊⼯艺的特点汽车车⾝壳体是⼀个复杂的结构件，它是由百余种、甚⾄数百种薄板冲压件经焊接、铆接、机械联结及粘接等⽅法联结⽽成的。
由于车⾝冲压件的材料⼤都是具有良好焊接性能的低碳钢，所以焊接是现代车⾝制造中应⽤最⼴泛的联结⽅式。
表1列举了车⾝制造中常⽤的焊接⽅法：表1 车⾝制造中常⽤的焊接⽅法及典型应⽤实例焊接⽅法典型应⽤实例电阻焊点焊单点焊悬挂式点焊机车⾝总成、车⾝侧围等分总成固定式点焊机⼩型板类零件多点焊压床式多点焊机车⾝底板总成C形多点焊接车门、发动机盖总成缝焊悬挂式缝焊机车⾝顶盖流⽔槽固定式缝焊机油箱总成凸焊螺母、⼩⽀架电弧焊CO2⽓体保护焊车⾝总成亚弧焊车⾝顶盖后两侧接缝⼿⼯电弧焊厚料零部件⽓焊氧—⼄炔焊车⾝总成补焊钎焊锡钎焊⽔箱特种焊微弧等离⼦焊车⾝顶盖后⾓板激光焊车⾝底板车⾝制造中应⽤最多的是电阻焊，⼀般占整个焊接⼯作量的60%以上，有的车⾝⼏乎全部采⽤电阻焊。
除此之外就是⼆氧化碳碳⽓体保护焊，它主要⽤于车⾝⾻架和车⾝总成的焊接中。
由于车⾝零件⼤都是薄壁板件或薄壁杆件，其刚性很差，所以在装焊过程中必须使⽤多点定位夹紧的专⽤装焊夹具，以保证各零件或合件在焊接处的贴合和相互位置，特别是门窗等孔洞的尺⼨等。
这也是车⾝装焊⼯艺的特点之⼀。
为便于制造，车⾝设计时，通常将车⾝划分为若⼲个分总成，各分总成⼜划分为若⼲个合件，合件由若⼲个零件组成。
车⾝装焊的顺序则是上述过程的逆过程，即先将若⼲个零件装焊成合件，再将若⼲个合件和零件装焊成分总成，最后将分总成和合件、零件装焊成车⾝总成。
轿车⽩车⾝装焊⼤致的程序图为如图1所⽰：前底板分总成前内挡泥板总成前轮胎挡泥板总成前端分总成前围板总成散热器罩总成底板分总成中底板分总成后底板分总成门框总成后轮胎挡泥板总成后翼⼦板总成侧围分总成车⾝总成顶盖侧流⽔槽门锁加强板前风挡下盖板总成后围上盖板总成后围下盖板总成仪表板总成⽩车⾝顶盖总成发动机盖总成前翼⼦板总成⾏李箱盖总成车门总成图1 轿车⽩车⾝装焊程序图⼆、电阻焊1．电阻焊及其特点将置于两电极之间的⼯件加压，并在焊接处通以电流，利⽤电流通过⼯件本⾝产的的热量来加热⽽形成局部熔化，断电冷却时，在压⼒继续作⽤下⽽形成牢固接头。
焊接工装设计实例
二 锥形段 与凸缘的 装配定位 焊夹具
P190图5-2 相当于专 用点焊机
锥形段与凸缘的装配定位焊夹具 1—上电极；2—螺母；3—导向衬套；4—
上圆盘；5—凸缘 6—中心杆；7—锥形段；8—下圆盘；9—
下电极
三 支承罩6与内锥体组件7的连续点焊夹具。把 P190图5—3相当于专用点焊机
支承罩与内锥体组件的连续点焊夹具 1—微调螺钉；2—螺钉；3—支座；4—下电极；5—上电极； 6—支承罩；7—内锥体组件；8—螺母；9—芯轴；10—底盘； 11—卡爪；12—压力弹簧
件作为焊接电源两次回路的一个组成部分，必 须设有导电装置。
形式：导电装置有电刷的、铜盘的、水银的等各 种各样的形式，目前主要采用电刷式导电装置。
电刷式导电装置：它主要由电刷、电刷盒、刷架 组成，结构形式多样。
如p196图5-14所示。P195表5-1。
要求：工件或机头转动时不缠绕电缆，同时要避 免传动部分的啮合件(轴承、齿轮)打弧烧坏。
(2) 座式焊接变位 机
P192图5-8
工作台连同回转 传动装置，通 过扇形齿轮支 承在支座上， 用于1～50t的 工件翻转变位， 常与焊接操作 机或机器人联 机使用。
座式焊接变位机 1—回转工作台；2—倾
斜轴；3—扇形齿轮；4— 机座
(3) 双座式焊接变位机 P193图5-9 工作台连同回转机构一起安装在一个元宝形梁上，适 于 50t以上工件变位。
焊接工艺装备实例 第一节 装配定位焊夹具
装配定位焊夹具主要起定位与夹紧的作用， 通常由定位元件、夹紧机构和夹具体组成。
用于定位焊、点焊、钎焊。
一 斜撑杆的定位焊夹具
P189图5-l。夹具体采用槽钢焊接结构。平面 钩型夹紧器可选用。
建筑钢结构焊接工程实例
第四篇钢结构的连接构造及实例与图集第五节建筑钢结构焊接工程实例一、工程实例一———中国银行大厦箱形钢桁架的制作焊接（一）工程概况中国银行大厦东、南两方向主入口处各有两榀大跨度承重钢桁架，其上面承载八层钢筋混凝土楼房，总重!!"#$。
每一榀钢桁架跨度""% &’，高度(% (’，宽度#% )*’，自重达&&#$（图+ , & , -(）。
钢桁架采用."(&/0"# 钢材。
钢板厚度为"# 1 ("’’。
桁架上、下弦杆均为箱型构件（图+ , & , -*），箱体内不同位置设有隔板。
腹杆为工形结构，整榀桁架制作预留折线拱，最大拱度为!!#’’。
为方便运输和安装，将每榀桁架的上、下弦杆分为三节在工厂内制作。
将腹杆和端部竖杆在工厂内制作成十个十字交叉形运输单元。
最长一节弦杆长度!2% )’，重量+#% !$，最轻的一节弦杆长度!"% )’，重量&($，均为超长超重的大型构件。
图+ , & , -( 钢桁架示意图+ , & , -* 弦杆箱形截面简图（二）主要技术要求和质量标准（!）钢桁架的设计制造执行.345《建筑钢结构的设计、制作及安装规范》、.643 7.849!% !《钢结构焊接规范》和如下设计要求：—!#!* —第二章钢结构的焊接及实例应用!每节构件长度允许偏差! "##，桁架总长度允许偏差! $##；"桁架高度偏差、拱度偏差%&##；#桁架对角线偏差不超过’##；$每节构件扭曲小于(##。
（"）每一榀钢桁架在工厂内分为%$ 个运输单元制作，在工地通过)& 个工地接口组焊成整体，为保证工地对接的间隙、错边等几何尺寸，要严格控制每一单元的几何尺寸和变形。
（(）箱形弦杆、工形腹杆所有焊缝均为全焊透焊缝。
钢板对接焊缝须符合一级焊缝质量要求，箱体四道主焊缝和工形腹杆的腹板与翼缘连接焊缝符合二级焊缝质量要求。
焊接工装设计解析
二. 焊接工装的分类 ： 焊接结构种类繁多，形状尺寸各异，生产工艺过程 和要求也各不相同，相应的工艺装备在形式、工作原 理及技术要求上也有很大差别。 (1) 装配用工艺装备 这类工装主要任务是按产品图样 和工艺上的要求，把焊件中各零件或部件的相互位置 准确地固定下来，只进行定位焊，而不完成整个焊接 工作。这类工装通常称为装配定位焊夹具,也叫暂焊 夹具，它包括各种定位器、压夹器、推拉装置、组合 夹具和装配胎架。 (2) 焊接用工艺装备 这类工装专门用来焊接已点固好 的工件。例如，移动焊机的龙门式、悬臂式、可伸缩 悬臂式、平台式、爬行式等焊接机；移动焊工的升降 台等。 (3) 装配焊接工艺装备 在这类工装上既能完成整个 焊件的装配又能完成焊缝的焊接工作。这类工装通常 是专用焊接机床或自动焊接装置，或者是装配焊接的 综合机械化装置，如一些自动化生产线。
2. 过定位与欠定位 过定位： 两个或 两个以上定位支 承点p5图1-5 。 以A、B两端面为 定位基准，过定 位使工件定位精 度 受影响，定位 不确定或使定位 件产生变形，一 般情况应避免。
图1-5
过定位示例
过定位的优缺点：缺点是使定位不确定或使定位件产生 变形， 优点是可增强刚度。 为减小或消除重复定位所造成的不良后果，可采取以下 措施： （1）改进定位件的结构，避免重复定位。 （2）提高工件定位基准和相应定位工作表面之间的位 置精度，以减少干涉引起的不良后果。重复定位虽然 一般应当避免，但在设计工装夹具时，对刚性差的工 件，为了提高工件与定位元件的接触刚度，防止工件 变形，常有意识地采用重复定位，同时采取相应的工 艺措施. 欠定位：工件实际限制的自由度数少于该工序加工要求 所必须限制的自由度数。
焊接工装设计
二、六点定位原理的合理应用
应用六点定位原理分析工件在夹具中的定位问题时， 不能认为未夹紧前工件还可以相对定位元件反方向运 动而判断其自由度未被限制。在分析支承点起定位作 用时，不应考虑力的影响，因为我们说工件在某个方 向上的自由度被限制，是指工件在该方向上有了确定 的位置，并不是指工件在受到使它脱离支承点的外力 时也不运动，使工件在外力作用下也不运动的是夹紧 的结果，定位和夹紧是两个概念，不能混淆。
(3) 装配焊接工艺装备 在这类工装上既能完成整个 焊件的装配又能完成焊缝的焊接工作。这类工装通常 是专用焊接机床或自动焊接装置，或者是装配焊接的 综合机械化装置，如一些自动化生产线。
第一节 工件的定位原理
一、六点定位原理
刚体自由度： 一个刚体在空间直角坐标系中 具有六个自由度，p4如图1-1所示，沿X、Y、 Z三个坐标轴的移动自由度和绕X、Y、Z三个
3.减轻劳动强度，保障安全生产。
二. 焊接工装的分类 ： 焊接结构种类繁多，形状尺寸各异，生产工艺过程
和要求也各不相同，相应的工艺装备在形式、工作原 理及技术要求上也有很大差别。 (1) 装配用工艺装备 这类工装主要任务是按产品图样 和工艺上的要求，把焊件中各零件或部件的相互位置 准确地固定下来，只进行定位焊，而不完成整个焊接 工作。这类工装通常称为装配定位焊夹具,也叫暂焊 夹具，它包括各种定位器、压夹器、推拉装置、组合 夹具和装配胎架。 (2) 焊接用工艺装备 这类工装专门用来焊接已点固好 的工件。例如，移动焊机的龙门式、悬臂式、可伸缩 悬臂式、平台式、爬行式等焊接机；移动焊工的升降 台等。
a
b
c
d
2. 定位套和半圆孔定位器
定位套和半圆孔定位器都是以圆孔定位。图(a) 用于工件以端面为主要定位基准时，短定位套 孔只限制工件的两个移动自由度。图(b)中工 件以外圆柱表面为主要定位基准，长定位孔限 制了工件四个自由度。 图(c)所示为半圆孔定 位器，上半圆起夹紧作用，下半圆孔起定位作 用，下半圆孔的最小直径应取工件定位基准外 圆的最大直径。
