震击式标准振筛机-使用说明书

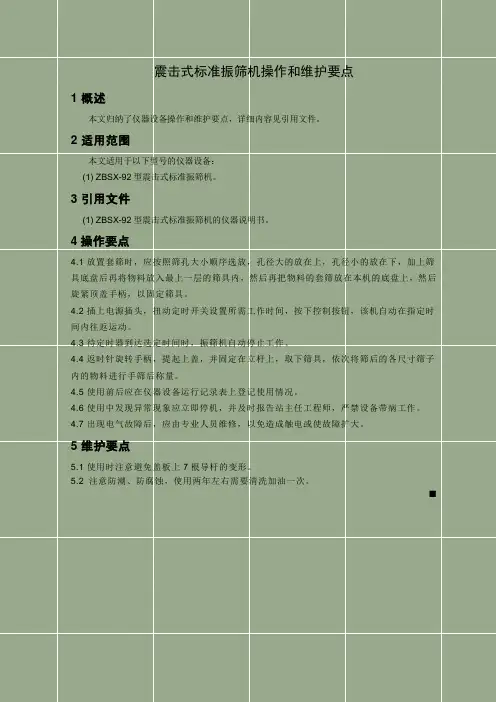

ZBSX-92型震击式标准振筛机操作和维护要点
震击式标准振筛机操作和维护要点
1 概述
本文归纳了仪器设备操作和维护要点，详细内容见引用文件。
2 适用范围
本文适用于以下型号的仪器设备：
(1) ZBSX-92型震击式标准振筛机。
3 引用文件
(1) ZBSX-92型震击式标准振筛机的仪器说明书。
4 操作要点
4.1 放置套筛时，应按照筛孔大小顺序选放，孔径大的放在上，孔径小的放在下，加上筛具底盘后再将物料放入最上一层的筛具内，然后再把物料的套筛放在本机的底盘上，然后旋紧顶盖手柄，以固定筛具。
4.2 插上电源插头，扭动定时开关设置所需工作时间，按下控制按钮，该机自动在指定时间内往返运动。
4.3 待定时器到达选定时间时，振筛机自动停止工作。
4.4 返时针旋转手柄，提起上盖，并固定在立杆上，取下筛具，依次将筛后的各尺寸筛子内的物料进行手筛后称量。
4.5 使用前后应在仪器设备运行记录表上登记使用情况。
4.6 使用中发现异常现象应立即停机，并及时报告站主任工程师，严禁设备带病工作。
4.7 出现电气故障后，应由专业人员维修，以免造成触电或使故障扩大。
5 维护要点
5.1 使用时注意避免盖板上7根导杆的变形。
5.2 注意防潮、防腐蚀，使用两年左右需要清洗加油一次。
■。

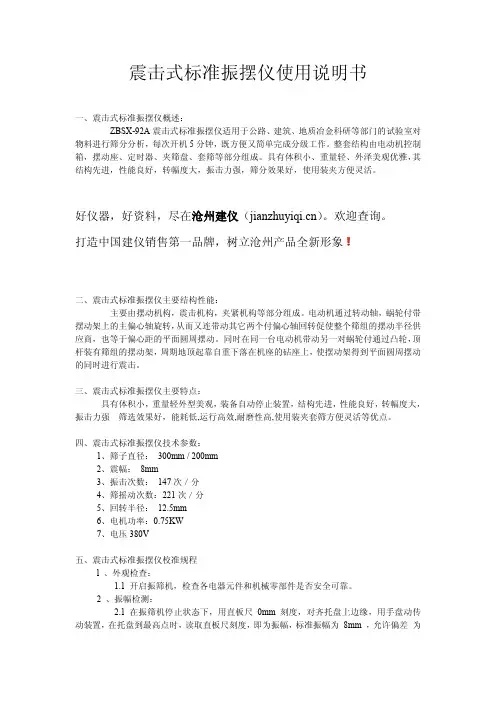

震击式标准振摆仪使用说明书
震击式标准振摆仪使用说明书一、震击式标准振摆仪概述：ZBSX-92A震击式标准振摆仪适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析，每次开机5分钟，既方便又简单完成分级工作。
整套结构由电动机控制箱，摆动座、定时器、夹筛盘、套筛等部分组成。
具有体积小、重量轻、外泽美观优雅，其结构先进，性能良好，转幅度大，振击力强，筛分效果好，使用装夹方便灵活。
好仪器，好资料，尽在沧州建仪（）。
欢迎查询。
打造中国建仪销售第一品牌，树立沧州产品全新形象二、震击式标准振摆仪主要结构性能：主要由摆动机构，震击机构，夹紧机构等部分组成。
电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径供应商，也等于偏心距的平面圆周摆动。
同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。
三、震击式标准振摆仪主要特点：具有体积小，重量轻外型美观，装备自动停止装置，结构先进，性能良好，转幅度大，振击力强筛选效果好，能耗低,运行高效,耐磨性高,使用装夹套筛方便灵活等优点。
四、震击式标准振摆仪技术参数：1、筛子直径：300mm/200mm2、震幅；8mm3、振击次数：147次／分4、筛摇动次数：221次／分5、回转半径：12.5mm6、电机功率：0.75KW7、电压380V五、震击式标准振摆仪校准规程l、外观检查：1.1开启振筛机，检查各电器元件和机械零部件是否安全可靠。
2、振幅检测：2.1在振筛机停止状态下，用直板尺0mm刻度，对齐托盘上边缘，用手盘动传动装置，在托盘到最高点时，读取直板尺刻度，即为振幅，标准振幅为8mm，允许偏差为±lmm。
3、筛摇动次数的检测：3.1开启振筛机，用秒表计时，数5秒时间内筛子摇动次数，连续测3次，并计算出其平均摇动次数。
3.2筛摇动次数的标准值为221次/分，允许偏差±2次/分。
振筛机操作规程
ZBSX-92A型震击式标准
振筛机操作规程
1、开机前，拧出上螺塞，加润滑油5Kg（用油以淀子油为宜），装套筛时，先将扭紧螺栓左旋以松开筛盖回定顶杆，然后连同筛盖往上提，然后右旋固定就可置套筛于筛托盘上，再将扭紧螺栓左右松开往下压，并右旋之使固紧即可工作，根据工作需要，需要常开可将旋扭至常开位，需要定时工作可将旋钮转至要求定时位，需要中途停机应切断电源开关，让定时中自行转至停止位置，不可强行扭回。
2、每隔3—6个月更换淀子油一次，使用时注意避免盖板上的七根导杆变形。
3、在使用定时器时，转动旋钮时不应过快、过猛，以免损坏零件。
4、如要定的时间小于10分钟，应先使用旋钮转过10分钟位置，再拧回到所需的定量位置。
5、必须注意防潮，防腐蚀，使用2年左右需清洗油一次。
河南强盛商品混凝土有限公司。
振动筛的操作指南说明书
振动筛的操作指南说明书一、产品描述振动筛是一种常用的筛选设备，广泛应用于矿石、煤炭、建筑材料、化工等领域。
本操作指南说明了振动筛的正确使用方法和注意事项，帮助操作人员正确操作振动筛，提高工作效率和安全性。
二、设备准备在操作振动筛之前，请先确保以下工作已经完成：1. 检查振动筛的设备完整性和运行状态，确保各部件正常运转。
2. 清理振动筛及周围环境，确保无杂物和污垢影响筛网工作。
3. 确认振动筛所需电源是否正常供电，并将振动筛接地。
三、操作步骤1. 启动振动筛a. 开启电源，确保电流稳定。
b. 按下启动按钮，启动振动筛的振动设备。
c. 等待振动筛完全启动并达到正常工作状态。
2. 加料a. 将要筛选的物料缓慢、均匀地加入振动筛的进料口。
b. 根据要求调整进料速度和量，避免过于密集或过于空旷的物料流。
3. 调整振动参数a. 根据物料的特性和筛选要求，调整振动筛的振动幅度和频率。
b. 注意遵循振动筛的生产厂家提供的参数范围，以避免损坏设备或影响筛分效果。
4. 监控筛分效果a. 观察物料在筛网上的分布情况，确保物料能够均匀地通过筛网。
b. 根据筛分结果调整振动筛的振动参数，以获得满足要求的筛分效果。
5. 清理与维护a. 按照操作手册的要求，对振动筛进行定期清洁和维护。
b. 检查筛网是否破损或堵塞，及时进行更换或清理。
c. 定期检查各部件的紧固情况，确保设备的稳定性和安全性。
四、安全注意事项1. 在操作振动筛时，应穿戴适当的个人防护装备，如安全帽、防护眼镜和工作手套。
2. 切勿将手、头发等物体靠近振动筛的运动部件，以免发生意外伤害。
3. 在振动筛正常运行时，严禁擅自拆卸或更改任何设备部件。
4. 操作人员应接受相关培训和指导，熟悉振动筛的性能和操作要点。
五、故障排除与维修在使用振动筛的过程中，如果出现故障或设备异常，请立即停止使用，并联系维修人员进行检修和维护。
切勿擅自进行维修操作，以免造成更大的损害或安全隐患。
震击式标准振筛机操作规程
震击式标准振筛机操作规程震击式标准振筛机是一种常见的实验室设备，用于对各种物料进行筛分、分离和分级。
为了确保实验结果的准确性和设备的安全性，操作规程至关重要。
本文将介绍震击式标准振筛机的操作规程。
一、设备准备在操作震击式标准振筛机之前，需要进行设备准备。
首先，需要检查设备和相关零部件是否完好无损。
其次，在使用前需要对设备进行清理和消毒，防止污染物影响实验结果。
最后，确认设备已连接电源，电缆和插头都牢固及可靠，确保电气部分正常工作。
二、实验样品制备在进行振筛实验前，必须准备好实验样品。
操作者应该了解样品的性质和特点，以确保在整个实验过程中样品不被污染或损坏。
在样品制备过程中要注意，将样品分成不同的粒度等级，然后将其分别放在相应的标准筛孔中。
每次实验的样品总量应不超过筛框容量的1/3，并尽量避免样品溢出。
三、操作流程1、打开振筛机的主电源开关。
2、将实验颗粒物样品放入粗筛上，然后将振动筛机的机械振动按键调至低，然后再调至高档。
3、根据实验需要调整时间和振幅。
4、进行实验后，关闭振筛机开关，取出筛子和收集装置，记录筛分数据。
5、对每个筛孔进行清洗并消毒，避免污染影响下次实验结果。
四、注意事项1、操作人员不能将手腕或手指伸入振动筛机内部。
2、操作过程中应注意观察噪音和振动变化。
如果出现异常情况，应立即关闭振筛机，并检查设备是否有故障。
3、操作者应对振筛机的使用、维护有一定的专业技巧，并严格按照操作规程操作，以确保设备的正常运行和实验数据的准确性。
4、实验过程中，应根据不同的要求进行调整，如设置振动时间、振幅等参数，选择适当的筛孔大小等。
本文介绍了操作震击式标准振筛机的操作规程，包括设备准备、实验样品的制备、操作流程和注意事项。
只有严格按照操作规程操作，才能确保实验结果的准确性和设备的安全性。

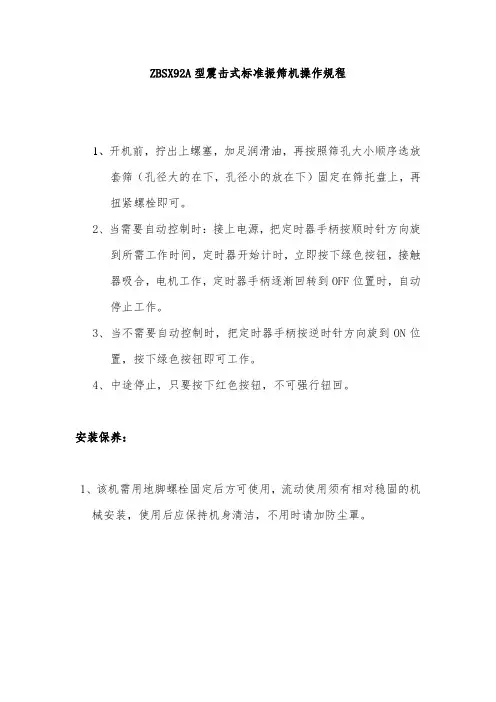

ZBSX92A型震击式标准振筛机操作规程
ZBSX92A型震击式标准振筛机操作规程
1、开机前，拧出上螺塞，加足润滑油，再按照筛孔大小顺序选放
套筛（孔径大的在下，孔径小的放在下）固定在筛托盘上，再
扭紧螺栓即可。
2、当需要自动控制时：接上电源，把定时器手柄按顺时针方向旋
到所需工作时间，定时器开始计时，立即按下绿色按钮，接触
器吸合，电机工作，定时器手柄逐渐回转到OFF位置时，自动
停止工作。
3、当不需要自动控制时，把定时器手柄按逆时针方向旋到ON位
置，按下绿色按钮即可工作。
4、中途停止，只要按下红色按钮，不可强行钮回。
安装保养：
1、该机需用地脚螺栓固定后方可使用，流动使用须有相对稳固的机
械安装，使用后应保持机身清洁，不用时请加防尘罩。
震击式标准振筛机-使用说明书
ZBSX-92A型震击式标准振筛机一、92A型技术参数1、筛具最大直径-----------------------------------300毫米2、筛层叠高-----------------------------------------440毫米3、摆动行程------------------------------------------25毫米4、左右摆动次数-----------------------------------221次/分左右5、震击次数-----------------------------------------147次/分左右6、上下震幅行程-----------------------------------6毫米7、定时范围-----------------------------------------0——60分钟8、电机功率-----------------------------------------370W电压-----------------------------------------380W转速-----------------------------------------1400转9、重量-----------------------------------------130KG二、用途92A型振筛机适用于地质、冶金、化工煤炭、国防、科研、砂轮、水泥、建筑等部门的化验和试验室中对物料进行筛分分析。
三、原理该机主要有转动、擂动震击、夹紧机构及电器这五部分组成。
电动机通过传动片传递给主轴，由主轴上的涡轮付带动凸轮轴作震击运动，使筛座具有回转及震击双重运动，以达到筛具对物料进行分筛之目的。
四、使用说明1、在按入分样套筛时，应按照筛孔大小顺序选放孔径大的放上面，孔径小的放下面，加上筛具底盘，再将物料放入最上一层的筛具内，然后再把物料的套筛放到本机的底盘上，随后旋紧顶盖手柄，以固定筛具。
震击式标准振筛机操作规程
震击式标准振筛机操作规程
一、开机前，拧出（155A）上螺塞，加足润滑油（用20-4号机油5
公斤为宜），装套筛时先将扭紧螺栓（55A）左旋以松开筛盖固定顶杆（47A）然后连同筛盖（43A）往上提，然后右旋固定就可置套筛于筛托盘（62A）上，再将钮螺旋左右松开往下压并右旋之使固紧即可工作，根据工作需要，需要常开可将旋钮转至常开位，需要定时工作可将旋钮转至需要定时位，需要途中停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。
本机保养简单，每隔3-6个月更换机油一次，使用时注意避免盖板上的7根导线的变形。
二、补充定时器使用说明：
1.转动旋钮时，不应过快，过猛，以免损坏零件。
2.如要定的时间小于10分钟，应先使旋钮转过10分钟位置，再拧
回到所需要的定时位置。
3.必须注意防潮、防腐蚀，使用两半左右需清洗加油一次。
震击式标准振筛机操作规程
震击式标准振筛机操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!震击式标准振筛机操作规程1、开机前检查各部位润滑油是否加足。
震击式标准振摆仪使用说明书
震击式标准振摆仪使用说明书一、震击式标准振摆仪概述：ZBSX-92A震击式标准振摆仪适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析，每次开机5分钟，既方便又简单完成分级工作。
整套结构由电动机控制箱，摆动座、定时器、夹筛盘、套筛等部分组成。
具有体积小、重量轻、外泽美观优雅，其结构先进，性能良好，转幅度大，振击力强，筛分效果好，使用装夹方便灵活。
好仪器，好资料，尽在沧州建仪（）。
欢迎查询。
打造中国建仪销售第一品牌，树立沧州产品全新形象二、震击式标准振摆仪主要结构性能：主要由摆动机构，震击机构，夹紧机构等部分组成。
电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径供应商，也等于偏心距的平面圆周摆动。
同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。
三、震击式标准振摆仪主要特点：具有体积小，重量轻外型美观，装备自动停止装置，结构先进，性能良好，转幅度大，振击力强筛选效果好，能耗低,运行高效,耐磨性高,使用装夹套筛方便灵活等优点。
四、震击式标准振摆仪技术参数：1、筛子直径：300mm/200mm2、震幅；8mm3、振击次数：147次／分4、筛摇动次数：221次／分5、回转半径：12.5mm6、电机功率：0.75KW7、电压380V五、震击式标准振摆仪校准规程l、外观检查：1.1开启振筛机，检查各电器元件和机械零部件是否安全可靠。
2、振幅检测：2.1在振筛机停止状态下，用直板尺0mm刻度，对齐托盘上边缘，用手盘动传动装置，在托盘到最高点时，读取直板尺刻度，即为振幅，标准振幅为8mm，允许偏差为±lmm。
3、筛摇动次数的检测：3.1开启振筛机，用秒表计时，数5秒时间内筛子摇动次数，连续测3次，并计算出其平均摇动次数。
3.2筛摇动次数的标准值为221次/分，允许偏差±2次/分。
震击式标准振筛机安全操作规程
震击式标准振筛机安全操作规程
①试验前检验仪器各部件是否完好，电源接触是否良好。
②实验时，将所称的物料倒如套筛中，盖上顶盖，扭紧螺旋。
③打开电源使机器旋转，不应过快过猛，以免损坏零件。
④如要设定的时间小于10分钟，应使旋转10分钟位置，再扭回到所需到的定时位置。
⑤待到规定的时间机器自动停止，不可强制使其停止，同时在旋转的过程，切忌不要将手或硬棒等物伸进去，以免伤人或损坏机器。
⑥中途需要停产时，应切断电源开关，让定时钟自行返回停止位置，不可强行按回零处。
⑦试验完毕后，及时清理维护机器，做好保养工作。
ZBSX—92A型震击式标准振筛机操作规程
ZBSX—92A型震击式标准振筛机
操作规程：
1、在按入分样套筛时，应按照筛孔大小顺序选放，孔径大的放在上面，孔径小的放在下面，加上筛具底盘，再将物料放入最上一层的筛具内，然后再将物料的套筛放到本机的底盘上，随后旋紧压盘上的三个手柄，以固定筛具。
2、插上电源插头，扭动定时开关按所需的工作时间，按下控制按钮，该机自动在指定时间内往返运动。
3、待定时器到达选定时间的定位，振筛机就自动停止工作。
4、逆时针方向旋动手柄，提起上盖，并固定在立杆上，取下筛具，依次将振筛后的各号筛子内的物料进行测定。
5、初次工作时如不上下震击，因电机倒转，可将电源线头调换一下。
6、自动停止或手动停止工作，如长时间不动，须拔出插头，切断电源。
7、开机前把装箱盖板上的油尺取出，加机油至尺红线处。
注意事项：
1. 根据工作需要，需要常开将旋钮转至常开位，需要定时工作可将旋转钮转至要求定位时位，需要中途停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。
2. 每隔6个月更换机油一次，使用时注意避免盖板上的7根导杆的变形。
3. 使用时不要频繁开、关机器，停机后应切断电源。
震击式标准振筛机试验操作规程
ZBSX-92A型震击式标准振筛机试验操作规程1、开机前，拧出(155A)上螺塞，加足润滑油（用20-4号机油5公斤为宜）。
2、装套筛时先将扭紧螺栓（55A）左旋以松开筛盖固定顶杆(47A)然后连同筛盖（43A）往上提，然后右旋固定就可置套筛于筛托盘（62A）上。
3、将扭紧螺栓左右松开往下压并右旋使之固紧即可工作，根据工作需要，需要常开可将旋钮转至常开位，需要定时工作将旋钮转至要求定时位，需要途中停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。
4、仪器保养，每隔3-6个月更换机油一次，使用时注意避免盖板上的7根导杆的变形。
标准电动击实仪操作规程1、将按规程调整好的试样，按规程倒入筒内，拨平将落高跟踪装置轻放在被击土面上。
2、转动标准击数旋钮，指定在标准击数的位置上。
3、逆时针旋转定数器旋钮，旋到箭头指定的击数位置上。
4、按动启动开关，定数器会按指定的击数自动停机。
5、击完后，将跟踪装置提至上部挂位，重量2、3条即可，按规范规定自行控制击实层数。
6、若确定非标准数，又要保证击实均匀，可按标准击数位基数重复进行，此时无需操作第2条。
7、试车时锤头保护垫不必取出，否则在无试样的情况下会损坏锤头和击实筒。
8、接通电源，开机试车，在嗒塔……的响声，立即停机，将三相接线其中两相交换一下即可。
9、定期打开机器盖板，将转动部件加润滑油。
切忌将油加到摩擦盘的胶皮上，或锤杆导向弹子圈内，以防止摩擦盘轮与锤杆打滑，用布擦净再在胶轮上涂上少许粉笔灰即可。
10、使用完毕后，清理击实筒及锤头，把锤头保护垫放入筒内，将锤头落在保护垫上，以免摩擦轮长期压缩变形。
切断电源。
烘箱操作规程1、烘箱应平放在坚实的水泥地板上，电源电压必须与本箱要求的电压相符。
2、将所需烘干的试样放在瓷盘或铝盒内，再整齐、均匀放在烘箱的铁丝隔板上；试模加温，直接将试模放在铁丝隔板上。
尽量不要把在杂物掉落在烘箱内。
3、接通电源，打开电源开关，根据所需温度选择高温档或低温档，并调节温度控制器，选取所需温度，本机开始进行加温，如需进行快速烘干时，可以待温度升到所需温度时，打开鼓风开关。
震击式标准振筛机 使用说明书
ZBSX-92A型震击式标准振筛机一、92A型技术参数1、筛具最大直径-----------------------------------300毫米2、筛层叠高-----------------------------------------440毫米3、摆动行程------------------------------------------25毫米4、左右摆动次数-----------------------------------221次/分左右5、震击次数-----------------------------------------147次/分左右6、上下震幅行程-----------------------------------6毫米7、定时范围-----------------------------------------0——60分钟8、电机功率-----------------------------------------370W电压-----------------------------------------380W转速-----------------------------------------1400转9、重量-----------------------------------------130KG二、用途92A型振筛机适用于地质、冶金、化工煤炭、国防、科研、砂轮、水泥、建筑等部门的化验和试验室中对物料进行筛分分析。
三、原理该机主要有转动、擂动震击、夹紧机构及电器这五部分组成。
电动机通过传动片传递给主轴，由主轴上的涡轮付带动凸轮轴作震击运动，使筛座具有回转及震击双重运动，以达到筛具对物料进行分筛之目的。
四、使用说明1、在按入分样套筛时，应按照筛孔大小顺序选放孔径大的放上面，孔径小的放下面，加上筛具底盘，再将物料放入最上一层的筛具内，然后再把物料的套筛放到本机的底盘上，随后旋紧顶盖手柄，以固定筛具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
震击式标准振筛机-使用说明书
简介
震击式标准振筛机是用于对粉状和颗粒状材料进行筛分和分级的专业设备。
它可用于对各种材料进行分级，例如谷物，饲料，化学品，药品，矿物，土壤等。
产品特点
•所有被用于筛分的材料都可以通过标准筛网进行分离
•准确，可重复的筛分结果
•能够在任意时刻对筛分过程进行中断和再启动，使用户更好地了解筛分过程
•大大减少了筛分过程中的噪声和振动
设备操作流程
1.准备工作
•根据所需筛分的颗粒大小，选择合适的标准筛网。
•将标准筛网放置在筛网架上，并拧紧定位螺钉。
•将待测材料加入振动筛机的筛分室中，不要超过筛分室的标记线。
2.开始筛分
•按下启动按钮，电机开始工作，震动筛机开始工作。
•通过控制面板上的计时器和振幅控制按钮调整筛分时间和振动幅度。
3.结束筛分
•当筛分时间结束后，按下停止按钮，电机停止工作，筛分结束。
•取出标准筛网，将留在其中的颗粒进行重量或可视化分析。
•清洁筛分室和标准筛网，并留意安全。
设备维护
1.每次使用之后，应及时清洁设备，以避免堵塞和损坏。
2.定期检查机器的电气元件是否损坏，必要时更换。
3.定期检查机器的传动部件是否正常，必要时加油或调整。
注意事项
•使用设备时，必须戴上手套、护目镜和口罩，以免发生意外事故。
•离开设备前，应确保电源已关闭。
•规定筛分时间内，未得到理想的筛分结果，可以适当延长筛分时间，或者使用更细的标准筛网。
•机器应避免长时间的空载工作，以免设备损坏。
•禁止在设备工作时进入筛分室，以免被残留材料伤害。
震击式标准振筛机是一种用于分级筛分材料的专业设备，其操作简单，使用效果好，能够确保准确、可重复的筛分结果。
只需要按照本手册的操作流程和注意事项，即可安全并顺利地完成筛分工作。
为了保证设备的长期稳定工作，还需要定期进行维护和检查。
