光伏玻璃辊涂法镀膜头印的对策

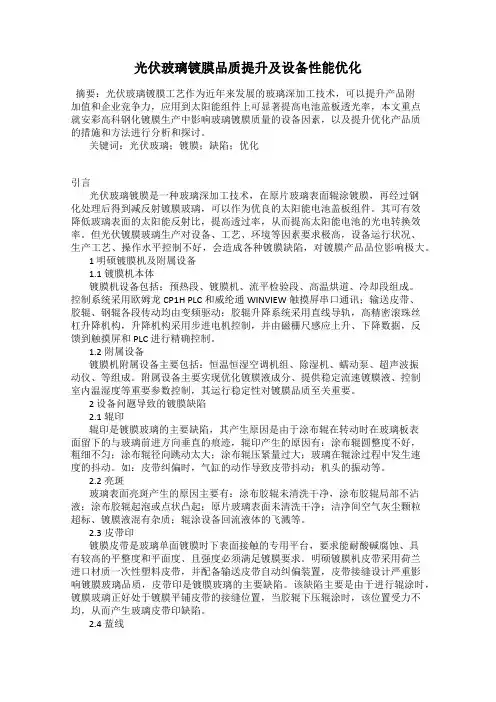

光伏玻璃镀膜品质提升及设备性能优化
光伏玻璃镀膜品质提升及设备性能优化摘要：光伏玻璃镀膜工艺作为近年来发展的玻璃深加工技术，可以提升产品附加值和企业竞争力，应用到太阳能组件上可显著提高电池盖板透光率，本文重点就安彩高科钢化镀膜生产中影响玻璃镀膜质量的设备因素，以及提升优化产品质的措施和方法进行分析和探讨。
关键词：光伏玻璃；镀膜；缺陷；优化引言光伏玻璃镀膜是一种玻璃深加工技术，在原片玻璃表面辊涂镀膜，再经过钢化处理后得到减反射镀膜玻璃，可以作为优良的太阳能电池盖板组件。
其可有效降低玻璃表面的太阳能反射比，提高透过率，从而提高太阳能电池的光电转换效率。
但光伏镀膜玻璃生产对设备、工艺、环境等因素要求极高，设备运行状况、生产工艺、操作水平控制不好，会造成各种镀膜缺陷，对镀膜产品品位影响极大。
1 明硕镀膜机及附属设备1.1镀膜机本体镀膜机设备包括：预热段、镀膜机、流平检验段、高温烘道、冷却段组成。
控制系统采用欧姆龙CP1H PLC 和威纶通WINVIEW触摸屏串口通讯；输送皮带、胶辊、钢辊各段传动均由变频驱动；胶辊升降系统采用直线导轨，高精密滚珠丝杠升降机构，升降机构采用步进电机控制，并由磁栅尺感应上升、下降数据，反馈到触摸屏和PLC进行精确控制。
1.2附属设备镀膜机附属设备主要包括：恒温恒湿空调机组、除湿机、蠕动泵、超声波振动仪、等组成。
附属设备主要实现优化镀膜液成分、提供稳定流速镀膜液、控制室内温湿度等重要参数控制，其运行稳定性对镀膜品质至关重要。
2 设备问题导致的镀膜缺陷2.1辊印辊印是镀膜玻璃的主要缺陷，其产生原因是由于涂布辊在转动时在玻璃板表面留下的与玻璃前进方向垂直的痕迹，辊印产生的原因有：涂布辊圆整度不好，粗细不匀；涂布辊径向跳动太大；涂布辊压紧量过大；玻璃在辊涂过程中发生速度的抖动。
如：皮带纠偏时，气缸的动作导致皮带抖动；机头的振动等。
2.2亮斑玻璃表面亮斑产生的原因主要有：涂布胶辊未清洗干净，涂布胶辊局部不沾液；涂布胶辊起泡或点状凸起；原片玻璃表面未清洗干净；洁净间空气灰尘颗粒超标、镀膜液混有杂质；辊涂设备回流液体的飞溅等。
电镀不良的解决对策
2.烤箱温度过高,且烘烤时间过长,导致锡铅层重熔.
改善对策:
1.降低电压,并了解为何浴电压过高,再行修正电镀条件.
2.降低烤箱温度,并检查温控系统.
3.电镀时搅拌效果不良.
4.锡铅浴温过低.
5.电镀药水受到污染.
6.前处理不良.
改善措施:
1.降低电流密度.
2.补充湿润剂,或检查药水.
3.加强搅拌.
4.调整浴温.
5.提纯药水或更新.
6.加强前处理效果.
10锡铅重熔:指镀层表面有如山丘平原状(似起泡,但密着良好),只有锡铅镀层会发生.
可能发生的原因:
3.严重刮伤导致露铜
5.未镀到.
改善对策:
1.加强前处理或降低产速.
1.重新计算电镀条件.
2.处理药水,去除过多光泽剂或更新.
3.检查电镀流程.
5.调整电镀位置.
5.刮伤:指水平线条状,一般在锡铅镀层经较容易发生
可能发生的原因:
1.素材本身在冲床时,即造成刮伤.
2.被电镀设备中之金属治具刮伤,如阴极头,烤箱定位器,导轮等.
电流密度稍微偏高部分表面不亮粗糙尚未烧焦ph值过高或过低一般镀镍或镀金过低不会皆会发生
电镀不良对策
镀层质量不良的发生半为电镀条件.电镀设备或电镀药水异常.及人为疏失所造成.通常在现发生不良时比较容易找出原因予以克服.但电镀后经过一段时间才发不良就比较棘手.然而日后与环境中之酸气.氧气,水分等接触,加速氧化腐蚀作用也是必需注意.以下本章将对电镀不良之发生原因以及改善对策加以探讨说明:
8.操作电压太高,阴极导电头及镀件发热,造成镀层氧化.
9.底层电镀不良(如烧焦),造成下一层剥落.
电镀不良的一些情况和解决方法
电镀不良的一些情况和解决方法电镀不良对策镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出塬因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下本章将对电镀不良的发生塬因及改善的对策加以探讨说明.1.表面粗糙:指不平整,不光亮的表面,通常成粗白状(1)可能发生的塬因: (2)改善对策:1.素材表面严重粗糙,镀层无法覆盖平整. 1.若为素材严重粗糙,立即停产并通知客户.2.金属传动轮表面粗糙,且压合过紧,以至于压伤. 2.若传动轮粗糙,可换备用品使用并检查压合紧度.3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦) 3.计算电流密度是否操作过高,若是应降低电流4.浴温过低,一般镀镍才会发生) 4.待清晰度回升再开机,或降低电流,并立即检查温控系统.5.PH值过高或过低,一般镀镍或镀金(过低不会)皆会发生. 5.立即调整PH至标准范围.6.前处理药液腐蚀底材. 6.查核前处理药剂,稀释药剂或更换药剂2.沾附异物:指端子表面附着之污物.(1)可能发生的塬因: (2)改善对策:1.水洗不干净或水质不良(如有微菌). 1.清洗水槽并更换新水.2.占到收料系统之机械油污. 2.将有油污处做以遮蔽.3.素材带有类似胶状物,于前处理流程无法去除. 3.须先以溶剂浸泡处理.4.收料时落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次.5.锡铅结晶物沾附 5.立即去除结晶物.6刷镀羊毛?纤维丝 6.更换羊毛?并检查接触压力.7.纸带溶解纤维丝. 7.清槽.8.皮带脱落屑. 8.更换皮带.3.密着性不良:指镀层有剥落.起皮,起泡等现象.(1)可能发生的塬因: (2).改善对策:1.前处理不良,如剥镍. 1.加强前处理.2.阴极接触不良放电,如剥镍,镍剥金,镍剥锡铅. 2.检查阴极是否接触不良,适时调整.3.镀液受到严重污染. 3.更换药水4.产速太慢,底层再次氧化,如镍层在金槽氧化(或金还塬),剥锡铅. 4,电镀前须再次活化.5.水洗不干净. 5.更换新水,必要时清洗水槽.6.素材氧化严重,如氧化斑,热处理后氧化膜. 6.必须先做除锈及去氧化膜处理,一般使用化学抛光或电解抛光.7.停机化学置换反应造成. 7.必免停机或剪除不良品8,操作电压太高,阴极导电头及镀件发热,造成镀层氧化. 8.降低操作电压或检查导线接触状况9,底层电镀不良(如烧焦),造成下一层剥落. 9.改善底层电镀品质.10.严重.烧焦所形成剥落 10.参考NO12处理对策.4.露铜:可清楚看见铜色或黄黑色于低电流处(凹槽处)(1)可能发生塬因: (2)改善对策:1.前处理不良,油脂,氧化物.异物尚未除去,镀层无法析出. 1.加强前处理或降低产速2.操作电流密度太低,导致低电流区,镀层无法析出. 2.重新计算电镀条件.3镍光泽剂过量,导致低电流区,镀层无法析出 3.处理药水,去除过多光泽剂或更新.4.严重刮伤造成露铜. 4.检查电镀流程,(查参考NO5)5.未镀到. 5.调整电流位置.5刮伤:指水平线条状,一般在锡铅镀层比较容易发生.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,及造成刮伤. 1.停止生产,待与客户联系.2.被电镀设备中的金属制具刮伤,如阴极头,烤箱定位器,导轮等. 2.检查电镀流程,适时调整设备和制具.3.被电镀结晶物刮伤. 3.停止生产,立即去除结晶物.6.变形(刮歪):指端子形状已经偏离塬有尺寸或位置.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,或运输时,即造成变形. 1.停止生产,待与客户联系.2.被电镀设备,制具刮歪(如吹气.定位器,振荡器,槽口,回转轮) 2.检查电镀流程,适时调整设备和制具.3.盘子过小或卷绕不良,导致出入料时刮歪 3.停止生产,适时调整盘子4.传动轮转歪, 4.修正传动轮或变更传动方式.7压伤：指不规则形状之凹洞可能发生的塬因：改善对策：1)本身在冲床加工时，已经压伤，镀层无法覆盖平整2)传动轮松动或故障不良，造成压合时伤到 1)停止生産，待与客户联2)检查传动机构，或更换备品8白雾：指镀层表面卡一层云雾状，不光亮但平整可能发生的塬因：1)前处理不良2)镀液受污染3)锡铅层爱到酸腐蚀，如停机时受到锡铅液腐蚀4)锡铅药水温度过高5)锡铅电流密度过低6)光泽剂不足7)传致力轮脏污8)锡铅电久进，産生泡沫附着造成改善对策：1)加强前处理2)更换药水并提纯污染液3)避免停机，若无法避免时，剪除不良4)立即检查温控系统，并重新设定温度5)提高电流密度6)补足不泽剂传动轮7)清洁传动轮8)立即去除泡沫9针孔：指成群、细小圆洞状(似被钟扎状)可能发生的塬因：改善对策：1.操作的电流密度太 1.降低电流密度2.电镀溶液表面张力过大，湿润剂不足。
辊涂镀膜工艺对光伏减反射玻璃透过率性能的影响
镀 膜玻璃 的及 工 艺 原 理
透 过 率 和有 效 透过 率 的 区 别 。
关键 词
光伏 减 反 射 玻璃
辊涂
透过 率
有 效 透 过率
中 图分 类 号 ：Ｔ Ｑ１ ７ １ 文献 标 识 码 ：Ａ 文章 编 号 ：１ ０ ０ ３—１ ９ ８ ７（ ２ ０ １ ３） ０ １ —０ ０ ２ ５—０ ４
Ｅｆ ｆ ｅ ｃ ｔ ｏ ｆ Ｒｏ ｌ ｌ ｅ ｒ Ｃｏ ａ ｔ ｉ ｎｇ Ｐｒ ｏ ｃ ｅ ｓ ｓ ｏ ｎ Ｔｒ ａ ｎｓ ｍｉ ｔ ｔ ａ ｎｃ ｅ ｏ ｆ Ａｎｔ ｉ — ｒ ｅ ｌｅ ｆ ｃ ｔ ｉ ｖ ｅ Ｐｈ ｏ ｔ ｏ ｖｏ ｌ ｔ ａ ｉ ｃ Ｇｌ ａ ｓ ｓ
Ａｂｓ ｔ ｒ ａ ｃ ｔ ： Ｔｈｅ ｓ ｔ ａ ｃ ｋｉ ｎ ｇ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ａ ｎ ｄ ｔ ｅ ｃ ｈ ｎｏ ｌ ｏ ｇ ｙ ｏ ｆ ａ ｎ ｔ ｉ — ｒ ｅ ｌｅ ｆ ｃ ｔ ｉ ｖ ｅ ｆ ｉｌ ｍ ｗ ｉ ｔ ｈ ｒ ｏ ｌ ｌ ｅ ｒ ｃ ｏ ａ ｔ ｉ ｎ ｇ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｗｅ ｒ ｅ ｄ ｅ ｓ ｃ ｒ ｉ ｂｅ ｄ． Ｔｈ ｅ ｅ ｆｅ ｃ ｔ ｏｆ ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｉ ｃ ａ ｌ ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ｓ ｏ ｆ ｒ ｏ ｌ ｌ ｅ ｒ ｃ ｏ ａ ｔ ｉ ｎ ｇ ｏ ｎ ｔ ｒ ａ ｎ ｓ ｍｉ ｔ ｔ ａ ｎ ｃ ｅ ｏ ｆ ｐ ｈ ｏ ｔ ｏ ｖ ｏ ｌ ｔ ａ ｉ ｃ ｇ ｌ ａ ｓ ｓ ｗａ ｓ ｄ ｉ ｓ ｃ ｕｓ ｓ ｅ ｄ． Ｔｈ ｅ ｄ ｉ ｆｅ ｒ ｅ ｎ ｃ ｅ ｂｅ ｔ ｗｅ ｅ ｎ ｖ ｉ ｓ ｉ ｂ ｌ ｅ ａ ｎ ｄ ｅ ｆｅ ｃ ｔ ｉ ｖ ｅ ｔ ｒ ａ ｎ ｓ ｍｉ ｔａ ｎ ｃ ｅ ｗａ ｓ ａ ｎ ａ ｌ ｙ ｚ ｅ ｄ． Ｋｅ ｙ Ｗｏ ｒ ｄ ｓ ： ａ ｎｔ ｉ － ｒ ｅ ｌｅ ｆ ｃ ｉｖ ｔ ｅ ｐ ｈ ｏ ｔ ｏ ｖ ｏ ｋａ ｉ ｃ ｇ ｌ ａ ｓ ｓ， ｒ ｏ ｌ ｌ ｅ ｒ ｃ ｏ ａ ｔ ｉ ｎ ｇ， ｔ ｒ ａ ｎ ｓ ｍｉ ｔ ａ ｎｃ ｅ， ｅ ｆｅ ｃ ｉｖ ｔ ｅ￣ａ ｎｓ ｍｉ ｔａ ｎ ｃ ｅ
镀膜产品常见不良分析、改善对策（文章虽长，值得品味）
镀膜产品常见不良分析、改善对策（文章虽长，值得品味）镀膜产品的不良，部分是镀膜工序的本身造成的，部分是前工程遗留的不良，镀膜最终的品质是整个光学零件加工的（特别是抛光、清洗）的综合反映，对策镀膜不良时必须综合考虑，才能真正找到不良产生的原因，对策改善才能取得成效。
一、膜强度膜强度是镜片镀膜的一项重要指标，也是镀膜工序最常见的不良项。
膜强度的不良（膜弱）主要表现为：① 擦拭或用专用胶带拉撕，产生成片脱落；② 擦拭或用专用胶带拉撕，产生点状脱落；③ 水煮15分钟后用专用胶带拉撕产生点状或片状脱落；④ 用专用橡皮头、1Kg力摩擦40次，有道子产生；⑤ 膜层擦拭或未擦拭出现龟裂纹、网状细道子。
改善思路：基片与膜层的结合是首要考虑的，其次是膜表面硬度光滑度以及膜应力。
膜强度不良的产生原因及对策：① 基片与膜层的结合。
一般情况，在减反膜中，这是膜弱的主要原因。
由于基片表面在光学冷加工及清洗过程中不可避免地会有一些有害杂质附着在表面上，而基片的表面由于光学冷加工的作用，总有一些破坏层，深入在破坏层的杂质（如水汽、油汽、清洗液、擦拭液、抛光粉等，其中水汽为主要），很难以用一般的方法去除干净，特别对于亲水性好，吸附力强的基片尤其如此。
当膜料分子堆积在这些杂质上时，就影响了膜层的附着，也就影响了膜强度。
此外，如果基片的亲水性差、吸附力差，对膜层的吸附也差，同样会影响膜强度。
硝材化学稳定性差，基片在前加工过程中流转过程中，表面已经受到腐蚀，形成了腐蚀层或水解层（也许是局部的、极薄的）。
膜层镀在腐蚀层或水解层上其吸附就差，膜牢固度不良。
基片表面有脏污、油斑、灰点、口水点等，局部膜层附着不良，造成局部膜牢固度不良。
改善对策：㈠加强去油去污处理，如果是超声波清洗，应重点考虑去油功能，并保证去油溶液的有效性；如若是手擦，可考虑先用碳酸钙粉擦拭后再清擦。
㈡加强镀前烘烤，条件许可，基片温度能达到300℃以上更好，恒温20分钟以上，尽可能使基片表面的水汽、油汽挥发。
光伏玻璃镀膜常见问题及分析
光伏玻璃镀膜常见问题及分析摘要：随着传统化石能源的减少和污染的加重，各国开始大力发展光伏发电。
光伏玻璃作为光伏组件的主要材料之一，其性能对光伏组件发电功率有着较大影响。
SiO减反射膜层主要为纳米SiO颗粒构成的多孔膜层，是硅源经过一系列的溶胶-凝胶化学反应和热处理过程后所形成的光学功能膜层。
采用辊涂镀膜方法，将减反射膜层施镀于超白压延玻璃上，可以将超白压延玻璃对太阳光的透过率由91.5%提升至93.5%以上。
相应的，晶硅电池组件输出功率也会有2%～4%的提升。
关键词：光伏玻璃;镀膜;问题;分析引言太阳能作为一种取之不尽的清洁能源应用广泛。
目前能够有效利用太阳能之一的是太阳能电池。
太阳能电池板表面需要面板玻璃进行保护，因此，提升光伏玻璃面板的透光率能有效提高玻璃的发电功率。
沈军等研究了用溶胶-凝胶法在玻璃表面镀制一层减反射（AR）薄膜，可以将入射光强度提高5%以上。
但其复杂的工艺以及机械强度的缺陷，大大限制了它的应用。
2010年以来，随着光伏行业的发展，大规模工业化减反射镀膜技术确立起来。
中建材、福莱特、信义、安彩高科等企业均已经建立成熟的减反射镀膜生产线。
根据安彩高科内部以及客户数据，单层减反射镀膜能提高组件发电功率2.5%以上，是光伏组件必不可少的材料之一。
1透过率性能光伏减反射镀膜玻璃的透过率性能对光伏组件的发电功率具有直接影响，决定了光能到达电池片表面的多少，所以透过率性能是衡量其质量标准的核心指标之一。
根据GB/T30984.1—2015《太阳能用玻璃第1部分：超白压花玻璃》标准要求，在晶硅光伏电池响应区间380~1100nm波段内，光伏减反射镀膜玻璃的透过率要求≥93%。
在实际应用过程中，光伏组件厂商对透过率的要求高于国家标准。
随着减反射镀膜玻璃技术的进步，减反射镀膜玻璃产品的透过率性能得到提升，基本能够满足组件厂商的透过率技术要求。
光伏减反射镀膜玻璃的透过率性能受基片透过率、减反射膜层增透性能及基片花纹等因素影响。
辊涂UV油漆常见缺陷及处理方法
辊涂UV油漆常见缺陷及处理方法◆填充不好描述：UV底漆未能将工件的毛细孔、纤维空隙全部填充，导致漆膜产生气泡、空穴。
原因：1、UV底漆粘度太低。
2、辊筒对工件的压力调节失当。
3、辊漆厚度控制不当。
4、辊筒损坏或者砂光过度。
处理方法：1、选用适合不同基材的底漆控制适当的漆温。
2、调节辊筒对工件的压力。
3、调节辊间距及辊筒速度，控制适当的涂布量。
4、维修或更换辊筒，避免砂光过度。
◆堆漆和漏漆描述：工件的前后端出现“堆积”或者是“漏漆、少漆”的现象。
原因：1、工件弯曲变形，前后端头厚度不均匀，工件前后端偏厚或者偏薄。
2、涂料粘度过大。
3、正、逆转辊筒转速差，高低差及输送带线速度调节不当。
输送带的速度和涂布轮的速度不同不一致：“堆尾”——涂布轮的速度大于输送带的速度；“堆头”——涂布轮的速度小于输送带的速度。
4、涂布量调节不当。
处理方法：1、将弯曲变形的工件挑出维修处理。
2、控制涂料粘度。
3、调整正、逆转辊筒转速一致。
4、控制适当的涂布量。
◆底漆脱落描述：UV底漆涂膜鼓泡、剥离、分层，严重时正片涂层脱落。
原因：1、UV底漆选择不当。
2、工件含水率太高。
3、被涂物有杂质、冒油或者有污染。
4、固化不够或者过度。
处理方法：1、选用适合不同基材的UV底漆。
2、回窑重新干燥至12%。
3、用UV防吐油封油、清洗砂光。
4、调节控制适当的固化程度。
◆底漆辊痕描述：底涂层纹路粗糙，平整度差。
原因：1、UV底漆的流平性差。
2、涂布量太大，涂层太厚。
3、UV底漆温度太低，流平性差。
4、胶辊对工件的压紧力不当。
5、胶辊表面的光洁度和硬度不当。
处理方法：1、选用适合不同基材流平性好的UV底漆。
2、调节涂布辊和均布辊的间距，控制适当的涂布量，一般控制在20g/M²左右。
3、适当提高UV底漆温度，改善流平性。
4、适当调节胶辊对工件的压紧力。
5、改善胶辊表面的光洁度和硬度。
◆底漆横纹描述：工件涂布后表面出现横向深浅纹印。
原因：1、UV底漆的流平性差。
光伏玻璃镀膜缺陷分析
光伏玻璃镀膜缺陷分析作者：李军海王海东宋海龙管亚安来源：《科学与技术》2018年第27期摘要：光伏镀膜玻璃是一种精细深加工产品，生产工艺的影响因素复杂多样，分布在多个生产环节，在生产过程中会产生多种缺陷。
本文根据光伏玻璃生产中的实际情况，总结了辊涂镀膜工艺中造成镀膜缺陷的多种因素，并结合现场工作经验提出了解决各种缺陷的措施和方法。
关键词：光伏玻璃；辊涂镀膜；缺陷；分析1 引言光伏发电属于国家鼓励发展的清洁能源行业，近几年在全球范围内都得到了快速发展。
目前中国已成为全球光伏组件生产量最大的国家，光伏玻璃作为光伏组件必不可少的盖板玻璃，随之也得到了高速发展，同时也带动了光伏玻璃生产技术的进步。
减反射镀膜光伏玻璃凭借其较高的透光率性能，可以有效提高光伏电池组件发电功率的优势，已成为当前主流的光伏电池组件盖板玻璃。
2 辊涂镀膜工艺目前，在光伏玻璃深加工行业中，减反射镀膜光伏玻璃普遍采用的生产方法是辊涂镀膜工艺，该工艺与原来个别企业采用的浸镀提拉法、化学刻蚀法等制备方法相比，生产效率高、膜层均匀性好。
该工艺生产流程为：经过磨边清洗后的洁净干燥玻璃原片进入预热炉，在约50℃环境中预热后进入辊涂镀膜机，通过反向胶辊涂布的方式在玻璃表面涂覆一层厚度约120nm的SiO2减反射薄膜，再经过约150℃的高温固化炉固化，最后通过连续式钢化炉钢化后形成稳定的减反射膜层。
光伏玻璃涂镀减反膜后，透光率可提高2～3%，光伏组件的发电功率也会相应提高2～3%。
镀膜光伏玻璃是一种精细深加工产品，生产工艺的影响因素复杂多样，分布在多个生产环节，在生产过程中会产生多种缺陷。
以下结合多年的现场工作经验，对不同镀膜缺陷的现象进行了分析，并提出了一些控制措施及解决方法。
3 镀膜缺陷分析3.1白线（蓝线）白线是平行于镀膜玻璃长边的线状缺陷，用透射光观察是白色线条，在自然光下用反射光观察，是蓝色线条。
在正常生产时，玻璃是倾斜进入镀膜机胶辊，白线一般发生于先进入胶辊的一个长边。
光伏镀膜【辊涂法生产AR镀膜光伏玻璃介绍】
光伏镀膜【辊涂法生产AR镀膜光伏玻璃介绍】辊涂法生产AR镀膜光伏玻璃操作说明书决定晶硅太阳能光伏电池效能的因素为与光能转化效率有关的各种变因，最重要的决定因素为光电组件中的晶硅技术，其次为保护光电组件中的光伏玻璃，由于晶硅无法长时间暴露于外界环境中，光伏玻璃是目前保护晶硅且自身透光率较高的最佳材料之一，因此光伏玻璃的光学特性是晶硅技术外一大重要变因。
然而保持和提高光伏玻璃的光学特性远比开发更高转换率的晶硅来的容易，成本低得多，所以开发并生产出透光率更高的光伏玻璃，无论组件厂商还是在终端市场上的需求都是非常迫切的。
辊涂法生产AR镀膜光伏玻璃的原理是：采用溶胶―凝胶法制备纳米二氧化硅溶胶和多孔二氧化硅薄膜。
首先以正硅酸乙酯（TEOS）为前驱体，氨水为催化剂制备二氧化硅溶胶，通过稀释并加入稳定剂、粘度调整剂、粘结剂等而得到AR镀膜液，再通过辊筒涂膜机将AR镀膜液均匀涂布到光伏玻璃表面，经表干、加热固化后再进入钢化炉得到AR镀膜光伏玻璃。
因辊涂法与喷涂法镀膜工艺相比，产品表面膜层的均匀度大幅度提高；相比提拉法镀膜工艺，生产效率也得到了极大的提高；同样，因辊涂工艺相对于磁控溅射工艺成本又相对比较低，国内大部分光伏玻璃生产厂家都介入或由别的研究路线中转入到辊涂工艺制备AR镀膜光伏玻璃的研究中，随着研究的深入，辊涂法生产的AR镀膜光伏玻璃已投入到市场中，并逐步得到客户的认可。
本文就辊涂法生产AR镀膜光伏玻璃生产线的设计、辊涂工艺原理、性能指标以及在线监测系统等多个方面进行介绍。
2AR镀膜生产线的设计根据AR镀膜光伏玻璃的生产原理，工艺步骤设计如图1所示。
根据各道工艺分析，设计思路如下：2。
1玻璃原片：AR镀膜液的溶剂一般采用无水乙醇，为降低无水乙醇和光伏玻璃表面的接触角，使镀膜液更容易流平、铺展，必须选用新鲜的光伏玻璃原片，制造日期保证在1个月内。
2。
2盘刷清洗：采用一道盘刷清洗，清洗过程中必须注入氧化铈或其它抛光液，必要时加入洗洁净等碱性清洗剂对玻璃表面的油污进行清洗，洗洁净：水≈1：104（重量比）。
减反射辊涂镀膜工艺分析及膜层研究
减反射辊涂镀膜工艺分析及膜层研究1.基板预处理：首先需要对基板进行清洗和去除表面杂质的处理。
清洗可以采用溶剂清洗或超声波清洗等方法，去除杂质则可以通过化学法或机械刮削等方法实现。
2.应用胶液：将特殊配方的胶液均匀地涂布在基板表面。
胶液中的成分通常包括有机聚合物、表面活性剂和助剂等。
3.辊涂：使用减反射辊对胶液进行辊涂。
辊涂的过程中需要控制辊的转速和涂布压力，以确保胶液均匀地涂布在基板表面。
4.退火：将经过辊涂的基板放置在高温炉中进行退火处理，使胶液中的有机物挥发掉，形成均匀且稳定的涂层。
5.镀膜：将退火后的基板放置在真空镀膜机中进行镀膜。
常用的镀膜材料包括二氧化硅、氮化硅、氧化铝等。
镀膜的过程中需要控制镀膜材料的厚度和均匀性。
膜层研究：1.结构分析：通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）等技术，对镀膜后的膜层进行结构分析，了解其厚度、粗糙度和成分等特征。
2.光学性能测试：使用紫外-可见吸收光谱仪、椭偏仪和透射率测试仪等仪器，对涂层的光学性能进行测试，包括透射率、反射率和折射率等。
3.性能优化：通过调整不同的工艺参数和涂层材料的配方，优化膜层的性能。
例如，可以通过增加退火温度、改变辊涂速度和调整成分比例等方法来提高涂层的透射率和耐久性。
总结：减反射辊涂镀膜是一种常见的技术，通过对基板进行预处理，应用胶液并进行辊涂和镀膜等步骤，可以制备出具有优异光学性能的膜层。
在研究中，可以通过结构分析和光学性能测试等手段来评估膜层的性能，并根据需要进行性能优化。
这种技术在光学器件和能源设备等领域有着广泛的应用前景。
钢化炉辊印发生的几种原因及对策
辊 子 的 间 隔 ，最小 玻 璃 间 隔约 ３ 辊 子 的距 离 。玻 根 璃 钢化 产量要 大 ，必须 将玻璃 摆 放间 隔尽量 减小 。 前 面 已知 ，在 既定 的速 度和 电气 控制切 换 时间下玻 璃 的最小 间隔为２ ６ ６ ｍｍ 。 目前 国内的钢化 炉出炉段一般采 用２ ３ ～ 段进行玻 璃 的 出炉 ，第 一段 和第 二段 有高 速和低 速 的切换 过 程 ，高速时 的速 度一般为正 常加热时 速度的３ ４ 。 ～倍
转 。如图２ 示 所
的玻 璃 间距 太小 导致 ，后对 入炉 段辊 子速 度进行 测 量 ，发现新 增加 的马 达带 动 的辊 子速 度与第 一段 人 炉辊子速度相差太 大 。第一段辊子速度 为 １ ｒ ｍ ｎ ｒ ｉ， １ｄ 第二段辊子速度 为１ ／ ｉ，速度变 大后导 致炉 内的 ４ｍ ｍ ｎ
热对 流 风 机 。冷却 段 共 使用 ６ 风 机对 玻 璃 进 行冷 个 却 ，其 中２ 为高 压风 机 ，风机 功率 为２ ０ｋ ；１ 个 ５ Ｗ 个
中压风 机 ，功 率 １５ｋ ８ Ｗ，３ 低 压 风 机 ，功率 分 别 个
为 １０ｋ １ Ｗ、５ Ｗ、５ Ｗ。 ５ｋ ５ｋ
者根 据工 作 经验列 举 出一些 产 生辊 印具 体情 况及 原
２ ，以解决无 法实现加速 分离 的问题 。但 改造 完成 段
后 出现上述 形式 的辊 印 ，当时初 步怀 疑是 钢化 炉 内
翘 曲 ， 玻璃 边部 或角部蹭 掉 的部 分玻璃 屑转 印到玻 璃上 形成 。 出现 该类辊 印需要 调整温度 参数 ，增加 下 部 温 度 或 减 少 下 部 温 度 并 降低 辊 道速 度 会 有 好
玻 璃 深 加 工
钢化炉辊 印发 生的几种原 因及对 策
太阳能光伏玻璃镀膜缺陷解析
太阳能光伏玻璃镀膜缺陷解析太阳能光伏玻璃镀膜缺陷解析-SK镀膜安彩高科光伏玻璃二厂赵俊涛秦胜利宋志华陈志勇摘要：安彩高科光伏二厂钢化车间镀膜工序自2014.7.16日开工以来，长期使用SK镀膜液，在实际生产中遇到并解决了较多问题，并取得明显成效，在此汇总一下，希望能对今后的生产起到一定的指导作用。
关键词：峰值补给量下压量纠偏印1、光伏玻璃SK镀膜综述光伏玻璃SK镀膜透过率曲线：峰值535±5，头部偏瘦为宜。
这时外观较好：呈现均匀的黄蓝色；发黄时透过率偏低，膜层较薄；发紫时透过率偏高，膜层较厚。
镀膜玻璃透过率曲线图如下：2、光伏玻璃SK镀膜透过率波动1 镀膜液自身的不稳定性，导致镀膜生产中的透过率波动。
1.1对策1：调整胶辊、钢辊速度(速度差值不变)，直接改变透过率。
膜层较薄时，提速；膜层较厚时，降速。
1.2对策2：随着季节的变化，室内湿度大幅变化时，相应调整异丙醇补给量。
膜层较薄时，降低补给量；膜层较厚时，增加补给量。
2镀膜液长期使用后，浓度波动或混入较多杂质，导致镀膜生产中的透过率波动。
2.1对策1：更换新镀膜液，使镀膜液恢复新鲜洁净。
2.2对策2：通过退液擦辊，使镀膜设备恢复洁净，避免对镀膜液的污染。
3、镀膜辊涂机示意图现将光伏镀膜玻璃-SK镀膜玻璃外观缺陷及对策方案详列如下：1、前压辊印如图所示：一道距离尾部约720mm的辊印。
原因分析：前压辊下压量过大或倾斜；导致玻璃脱离前压辊时产生较大的震动。
对策措施：升高、调平前压辊；使用八字带将前压辊与压辊连接可根除2、压辊印如图所示：一道距离尾部约360mm的辊印。
原因分析：压辊下压量过大或倾斜；压辊与传送速度不匹配；压辊表面腐蚀发粘，与玻璃粘连；导致玻璃脱离压辊时产生较大的震动。
对策措施：升高压辊；校准压辊速度、高度；更换压辊3、周长印如图所示：一道距离头部一个圆周的辊印（圆周=胶辊周长785mm*传送速度/胶辊速度）原因分析：玻璃进入胶辊时产生的痕迹没有消除，胶辊运转一周后，镀在玻璃上。
热基镀锌沉没辊辊印问题的分析与解决 杨兴亮
热基镀锌沉没辊辊印问题的分析与解决杨兴亮发表时间：2019-04-19T14:20:43.223Z 来源：《基层建设》2019年第5期作者：杨兴亮[导读] 摘要：热基镀锌板的厚度比较大，在表面的锌花也较为规整，比较耐腐蚀，实际加工过程中也比较容易成形，这就使得其应用也比较广泛化。
河钢邯钢冷轧厂河北邯郸市 056015摘要：热基镀锌板的厚度比较大，在表面的锌花也较为规整，比较耐腐蚀，实际加工过程中也比较容易成形，这就使得其应用也比较广泛化。
具体的生产工艺当中，需要从多方面加强重视，在生产工艺的方法上以及实际操作的正确性方面，都要加强重视，只有提高工艺的水平才能有助于生产质量的提高。
关键词：热基镀锌；沉没辊辊印；生产工艺；在生产制造的技术应用水平上也有着提高，热基镀锌钢板因其自身的质量优越以及性能高，在实际的应用需求量也比较大，有着广泛的市场。
在对热基镀锌钢板的实际生产中，就涉及到诸多的工艺，在受到多方面因素影响下，工艺实施中就存在着一些质量问题，其中比较突出的就是沉没辊辊印质量问题。
一、热基镀锌沉没辊辊印问题分析热基镀锌板的实际生产工艺实施中，会产生沉没辊辊印的缺陷，这就对热镀锌的产品外观质量造成很大程度影响。
质量问题主要是表现在外观上，呈现出等间距的状态，而沉没辊辊印就是比较突出的质量问题，一些比较严重的辊印有着比较明显的凸起手感，在表面聚结了锌渣之后所致，而锌渣在沉没辊沟槽的位置就会转移到带有钢表面形成辊印质量问题。
沉没辊辊印是镀层的缺陷，主要是产生在热镀锌当中，在锌锅当中的杂质和锌液发生了反应之后就会生成铁锌合金粘附在辊面造成的。
热镀锌的时候带钢和沉没辊相互产生摩擦以及挤压，这样就比较容易造成杂质颗粒粘附在沉没辊的表面以及沟槽当中，在颗粒进行聚集到一定厚度的时候，带钢经过这一位置就比较容易产生凹陷，从而就出现了沉没辊印的质量问题。
二、热镀锌板沉没辊辊印形成原因在沉没辊使用期间对产生辊印进行取样分析，结果显示，其辊印缺陷分布位于产品的上表面，呈等间距状态，严重的辊印缺陷存在明显的凸起手感。
影响光伏玻璃透过率原因分析与对策
影响光伏玻璃透过率原因分析与对策摘要：随着新能源产业的发展，太阳能和风能等清洁能源的比重不断上升，兴建了大量的光电设备和风电设备，尤其是光伏发电系统，在社会生产中有着广泛的应用范围，极大的改善了我国的能源结构，促进了清洁能源产业的稳定发展。
这也使得光伏玻璃产业兴盛繁荣，光伏发电系统对于光伏玻璃的透过率也有了更高的要求，具有良好透过率的光伏玻璃可以将更多的光能转化为电能提高光伏发电的效率。
关键词：光伏玻璃；透过率；影响因素；对策引言：随着石化能源的不断开采和消耗，新能源的开发已迫在眉睫，通过合理的利用自然能源推动新能源产业的发展，就成为当今时代的主题，大力开发利用太阳能、风能与地热能是新能源行业的主流趋势，而我国幅员辽阔，光能十分丰富，将光能转化为电能是最为有效的新能源开发途径，光伏发电也是重要的新能源形式之一。
光伏玻璃的透过率是影响光伏发电效率的主要因素，而光伏玻璃中的含铁量、燃烧气氛、产品的花型和减反膜都是影响光伏玻璃透过率的因素，想要提升光伏玻璃的透过率，就需要从上述几方面入手，提高光伏玻璃的透过率。
1.影响光伏玻璃透过率的主要原因光伏玻璃的结构相对复杂，由低铁玻璃、太阳能电池片、胶片、背面玻璃以及特殊金属导线组成，这对于光伏玻璃的质量有着极高的要求标准，需要严格控制玻璃液温度、压延辊、以及操作工艺，保证光伏玻璃完美成型，质量符合太阳能光热组件的要求。
而光伏玻璃的主要原料成分包括石英砂、纯碱、石灰石、白云石、硝酸钠、芒硝、焦锑酸钠、氢氧化铝等。
因此影响光伏玻璃透过率的主要原因包括以下几点：1.1 光伏玻璃中的铁含量光伏玻璃作为光伏发电系统的重要构件，需要具备良好的透过性能，将光能转化为电能，其主体成分为钠钙硅玻璃，在可见光到近红外波段的范围，对杂质的吸收是十分重要的。
杂质是指光伏玻璃原料中存在的铁、镍、铬个钛等着色元素，如果不能及时清除玻璃原料中的各种金属杂质，就会对光伏玻璃的透过率产生影响。
辊涂镀膜玻璃外观缺陷产生原因及解决方法
辊涂镀膜玻璃外观缺陷产生原因及解决方法摘要：辊涂镀膜减反膜是当前太阳能光伏玻璃行业发展过程中一项较为新颖的玻璃镀膜工艺类型，其能有效降低太阳能光伏系统中玻璃对太阳光的反射现象，同时具有操作简单、成本较低、生产效率较高等特点。
然而辊涂镀膜减反膜生产过程中对于镀膜设备和相关工艺的稳定性要求极高，很容易在生产过程中由于种种原因导致辊涂镀膜玻璃产生外观上的缺陷，对光伏玻璃的功能发挥造成不利影响。
基于此，本文将针对辊涂镀膜玻璃外观缺陷的产生原因进行分析总结，同时分析相应的缺陷解决方法。
关键词：辊涂镀膜玻璃；外观缺陷；产生原因；解决方法辊涂镀膜减反膜工艺能够通过对辊涂设备的有效利用，将事先准备好的相关溶液均匀的涂抹在光伏玻璃的表面，而后经过高温固化等过程使玻璃表面能够形成纳米级别的多孔网状结构，以此有效的达到降低玻璃对太阳光线反射的目的。
与以往的玻璃镀膜技术相比，辊涂镀膜技术更加简单且成本更加低廉，对推进光伏玻璃的生产效率也发挥了非常积极的作用。
但需要注意的是，辊涂镀膜工艺所制作而成的减反膜其相较于其他镀膜更薄，任何微小的膜层不均匀性均会造成玻璃镀膜上的外观缺陷，尤其是辊涂镀膜过程中使用的溶液本身具有易挥发特性，其对相关辊涂镀膜设备和工艺的稳定性要求极高。
基于此，本文将针对辊涂镀膜玻璃外观缺陷的产生原因进行分析总结，同时分析相应的缺陷解决方法。
1 横向条纹的产生原因和解决方法横向条纹是玻璃辊涂镀膜过程中最常见的一种外观缺陷类型，导致玻璃板面上出现不同于其他面积板面外观、颜色的横向暗道，其中较轻的横向条纹需要对照光线的反射方向才能看清。
相关人员可以依据横向条纹在玻璃板面上的具体位置、间距、长度等特性判断横向条纹在辊涂镀膜过程中的产生原因。
涂布辊的质量涂布辊是辊涂机核心组成设备，其能够通过与玻璃的方向摩擦将镀膜液均匀的涂抹在玻璃表面范围上，以此形成相应的玻璃膜层。
也正因此，涂布辊的质量好坏直接关系到玻璃膜层的外观质量，如果辊涂辊本身在转动过程中直线角度较差、圆周度较差的情况下，必然会导致玻璃镀镀膜的不够均匀，进而引发相应的横向条纹缺陷。
光伏玻璃镀膜缺陷分析
光伏玻璃镀膜缺陷分析龙源期刊网 /doc/8d11306228.html,光伏玻璃镀膜缺陷分析作者：李军海王海东宋海龙管亚安来源：《科学与技术》2018年第27期摘要：光伏镀膜玻璃是一种精细深加工产品，生产工艺的影响因素复杂多样，分布在多个生产环节，在生产过程中会产生多种缺陷。
本文根据光伏玻璃生产中的实际情况，总结了辊涂镀膜工艺中造成镀膜缺陷的多种因素，并结合现场工作经验提出了解决各种缺陷的措施和方法。
关键词：光伏玻璃；辊涂镀膜；缺陷；分析1 引言光伏发电属于国家鼓励发展的清洁能源行业，近几年在全球范围内都得到了快速发展。
目前中国已成为全球光伏组件生产量最大的国家，光伏玻璃作为光伏组件必不可少的盖板玻璃，随之也得到了高速发展，同时也带动了光伏玻璃生产技术的进步。
减反射镀膜光伏玻璃凭借其较高的透光率性能，可以有效提高光伏电池组件发电功率的优势，已成为当前主流的光伏电池组件盖板玻璃。
2 辊涂镀膜工艺目前，在光伏玻璃深加工行业中，减反射镀膜光伏玻璃普遍采用的生产方法是辊涂镀膜工艺，该工艺与原来个别企业采用的浸镀提拉法、化学刻蚀法等制备方法相比，生产效率高、膜层均匀性好。
该工艺生产流程为：经过磨边清洗后的洁净干燥玻璃原片进入预热炉，在约50℃环境中预热后进入辊涂镀膜机，通过反向胶辊涂布的方式在玻璃表面涂覆一层厚度约120nm的SiO2减反射薄膜，再经过约150℃的高温固化炉固化，最后通过连续式钢化炉钢化后形成稳定的减反射膜层。
光伏玻璃涂镀减反膜后，透光率可提高2～3%，光伏组件的发电功率也会相应提高2～3%。
镀膜光伏玻璃是一种精细深加工产品，生产工艺的影响因素复杂多样，分布在多个生产环节，在生产过程中会产生多种缺陷。
以下结合多年的现场工作经验，对不同镀膜缺陷的现象进行了分析，并提出了一些控制措施及解决方法。
3 镀膜缺陷分析3.1白线（蓝线）白线是平行于镀膜玻璃长边的线状缺陷，用透射光观察是白色线条，在自然光下用反射光观察，是蓝色线条。
超白压花玻璃减反射辊涂镀膜生产工艺探讨
超白压花玻璃减反射辊涂镀膜生产工艺探讨发表时间：2018-07-23T14:49:16.853Z 来源：《科技新时代》2018年5期作者：陈伟健[导读] 本文主要对超白压花类玻璃其减反射性辊涂的镀膜生产工艺，进行了深度的分析与研究。
东莞南玻太阳能玻璃有限公司广东东莞 523000[摘要]本文主要对超白压花类玻璃其减反射性辊涂的镀膜生产工艺，进行了深度的分析与研究，并对超白压花类玻璃其减反射性辊涂的镀膜生产工艺相关控制点开展了论述与研究。
从而能够不断优化超白压花类玻璃其减反射性辊涂的镀膜生产工艺，更好地把握该生产工艺，确保超白压花类玻璃其减反射性辊涂的镀膜生产工艺操作流程的精准化、科学化，提升超白压花类玻璃其减反射性辊涂的镀膜生产效率及综合质量。
[关键词]超白压花；玻璃；减反射；辊涂镀膜；生产工艺；前言：超白压花玻璃（Low-iron Patterned Glass, Super Clear Patterned Glass），它属于一种新型的压花类玻璃，主要应用于太阳能类电池的封装玻璃，属于太阳能的光伏电池中核心构件之一，也是晶体的硅电池构件当中主要盖板材料，对于阳光透光率有着直接性影响，且影响着组件阳光的强度性及输出的功率。
那么，在玻璃表面上加镀上一层具有较低折射率与光学性的膜层，以减少光度在透玻璃的表面反射性损失，将电池组件实际输出功率增加。
二氧化硅的减反射膜层（Silicon dioxide antireflective coating），它主要是由硅源经过溶胶及凝胶化的一系列化学反应与热处理而成，由纳米的颗粒所组成多孔的膜层，折射率为1.24-1.55范围之内。
本次研究主要是利用液相的镀膜法，在超白的压花类玻璃上，镀上一层AR膜层，以提升玻璃实际透光率，让其达到1.8%-3.0%以上范围。
同时，将晶硅电池的组件实际输出功率提升到2%-4%。
从而设计出最具科学性的针对于超白压花类玻璃，减反射性辊涂的镀膜生产加工工艺，以加工制造出高质量的超白压花类玻璃，进一步提升我国玻璃加工制造业的技术水准，带动我国工业化持续性发展。
