仪表储气罐技术说明
储气罐使用说明书
储气罐使用说明书本储气罐产品主要用于储存压缩空气、调节用气负荷、延时供气;其使用、检验检测等均应严格按简单压力容器安全技术监察规程及特种设备安全监察条例之规定;1、储气罐使用单位须建立安全管理档案及完善的工艺操作规程和岗位操作规程,对本储气罐进行定期保养、检查并记录存档;发现异常情况,应当技术请特种设备检验检测机构进行检验；2、本产品应在推荐使用寿命年限内使用,达到推荐使用寿命的应报废;如需继续使用,使用单位应报请特种设备检验检测机构进行定期检验；3、在长期工作状态下,储气罐的支架板、进气管等焊接部位可能产生振动裂纹；安装及使用时应注意减少振动；4、使用单位的操作人员应进行专业培训与安全教育;严禁超压、超温使用；进入储气罐的压缩空气文的严禁超过罐体的设计温度；为确保储气罐处于正常状态,使用环境温度应不低于0℃；应避免腐蚀性物料接触罐体表面；如与外壁油漆层剥落,宜及时修复;5、对油润滑压缩机,应定期检查排气口至压缩空气温度80℃处之间的所有管路、容器本身和配件,任何积碳应有效去除包括压缩机缸头积碳物；视实际使用情况,应对储气罐进行定时排污和定期清洗,确保罐内的空气质量;不得在储气罐周围或储气罐上动明火；不得使用明火查看储气罐内部状况;6、储气罐处于受压状态时,不得进行任何维修包括紧螺栓等以及对储气罐的锤击和撞击；7、使用单位不得擅自对储气罐进行修理、技术改造或改为与原设计不符的压力容器；8、储气罐上的安全附件安全阀、压力表应定期检验定期检验日期一般以安全附件出厂日期为准安全阀一般每年至少校验一次；压力表每六个月至少校验一次;操作人员必须经常检查安全附件具有可靠的灵敏度;确保安全附件正常工作,一旦失效或精度达不到规定要求即予以更换;9、压缩机的最大容积流量即储气罐的实际进气量如超过储气罐安全阀的泄放量时,使用单位应在其系统中加装压力泄放装置;。
储气罐技术说明
储气罐技术说明5.1设备名称及型号设备名称：储气罐规格型号：φ1620×35005.2用途及适用范围储气罐是指专门用来储存气体的设备，同时起稳定系统压力的作用，根据储气罐的承受压力不同可以分为高压储气罐，低压储气罐，常压储气罐。
5.3技术参数、结构形式及工作原理5.3.1总体技术规范表：5.3.2技术要求：A、压缩空气储罐为钢制焊接的柱形容器，本体材质为16Mn钢，所用主焊缝为埋弧自动焊焊接。
B、设备本体上设人孔，以便于设备及设备附件的安装检修。
C、设备本体带压力表、安全阀和排污阀等。
D、接口方位和规格符合设计要求。
5.3.3工作原理：储气罐安装空压机之后，不仅能储存压缩空气，减少由于压缩机排气不连续产生的压力脉动，实现供气和用气的平衡，而且能降低压缩空气的温度，减少过过虑器和干燥剂的负荷。
主要部件1主要部件2安装前检查土建基础是否按设计要求施工。
设备按设计图纸进行就位，调整支腿垫铁并检查进出口法兰的水平度和垂直度。
将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度。
将设备本体配管按编号区分后依设计图纸进行组装，每段管道组装前应用干净抹布对内壁进行清洁工作，组装后应保持配管轴线横平竖直，阀门朝向合理（手动阀手柄朝前，气动阀启动头朝上）。
检查本体阀门开关灵活，有卡壳的情况及时整改。
设备本体配管完成后应对阀组进行必要的支撑工作等。
5.3.5操作和使用1、开车前检查一切防护装置和安全附件应处于完好状态，检查各处的润滑油面是否合乎标准。
不合乎要求不得开车。
2、观察进气过程,管路及罐体有无泄漏,直到达到使用压力为止3、储气罐在运作过程中严禁有金属器械碰撞、及敲打罐体。
4、机身保持干净清洁、无杂物。
储气罐应保持通风、干燥，周围严禁堆放杂物。
随时检查储气罐的各阀门及其他地方是否有漏气现象，若有漏气要及时采取措施以保证储气罐符合生产要求。
5、每天检查储气罐周围是否有腐蚀气体和流体；6、储气罐、导管接头内外部检查每年一次，全部定期检验和水压强度试验每三年一次，并要做好详细记录，在储气罐上注明工作压力，下次检验日期，并经专业检验单位发放“定检合格证”，未经定检合格的储气罐不得使用。
储气罐操作说明(两篇)
引言：储气罐是一种用于储存压缩空气或其他气体的大型容器。
在工业和商业领域中，储气罐被广泛应用于多种应用，如能源储备、气动系统、压缩机等。
本文将详细介绍储气罐的操作说明，包括安全操作、维护保养、气体质量控制等方面的内容。
概述：正文：一、安全操作指南：1.1熟悉储气罐的基本结构和工作原理，了解其操作规程。
1.2检查储气罐的外观和密封情况，确保没有损坏的地方。
1.3在操作储气罐之前，先确认是否已经放空，并检查连接管道是否松动。
1.4确保储气罐周围没有易燃、易爆或腐蚀性物质，并保持通风良好。
1.5在操作期间，严禁将储气罐用于超过其额定压力和温度的情况。
二、储气罐的维护保养：2.1定期检查储气罐的外观和内部状况，包括焊缝、密封面、阀门等。
2.2清洁储气罐表面，防止积尘和腐蚀。
2.3在使用前，确保阀门、压力表和压力安全装置的正常工作。
2.4定期检查储气罐的涂层和防腐层，确保其完整性和耐蚀性。
2.5根据使用情况，进行定期检修和更换储气罐部件，确保其长期可靠运行。
三、压力调节与监控：3.1根据工作需求，设置合适的储气罐压力和流量。
3.2定期检查压力调节器和压力传感器的性能和准确性。
3.3监测储气罐内的压力变化，防止过高或过低的压力对储气罐的损坏。
3.4当发现压力异常时，及时采取措施进行调整或维修。
四、气体质量控制：4.1使用合格的气体供应商，并确保使用的气体符合相关标准。
4.2进行气体质量的检测和分析，确保储气罐内的气体达到所需纯度和质量要求。
4.3定期检查储气罐内的气体含水量和杂质含量，清理污染物和换气。
五、应急处理：5.1储气罐发生泄漏或意外事故时，应立即停止使用，并迅速采取紧急措施。
5.2组织紧急疏散和报警，通知相关人员和应急部门。
5.3切勿试图修复或拆卸损坏的储气罐，应等待专业人员进行维修和处理。
5.4储气罐事故后，及时进行调查和分析，总结教训，以防止类似事故再次发生。
总结：储气罐操作的正确与安全对于提高工作效率和保护人员生命财产安全至关重要。
压力容器储气罐(储气罐)技术参数
3．配置
1.全自动安全阀。
2.压力表。
3.压力开关。
4.自动排污阀。
5.金属连接转换头63-32。
6.要求联接空压机联动装置。
7.具有自动切换功能。
4．服务
1.提供中文《使用说明书》。
2.安装和调试：由制造厂家指定的代理商提出设备的安装基础的预备条件并指派合格的工程师负责设备的安装、验收、培训、维修等。配合终端设备安装。
3.保修期3年.
供货时间：接到招标通知后10天内到货，3天内安装完成。

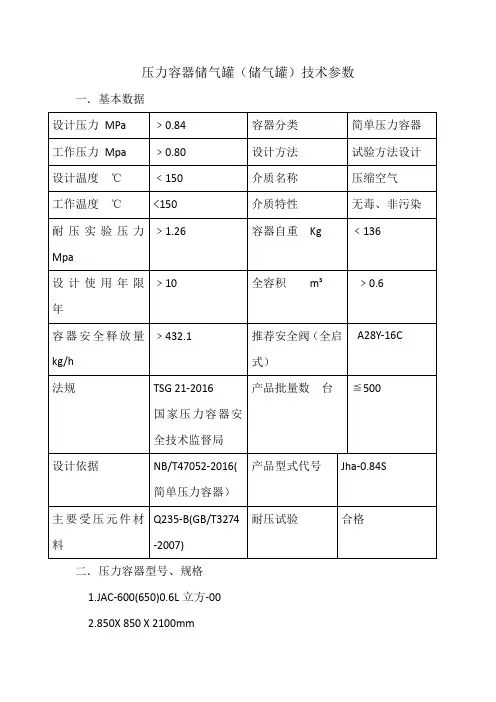

压力容器储气罐（储气罐）技术参数
1．基本数据
设计压力MPa
﹥0.84
容器分类
简单压力容器
工作压力Mpa
﹥0.80
设计方法
试验方法设计
设计温度℃
﹤150
介质名称
压缩空气
工作温度℃
<150
介质特性
无毒、非污染
耐压实验压力Mpa
﹥1.26
容器自重Kg
﹤136
设计使用年限年
﹥10
全容积m³
﹥0.6
容器安全释放量kg/h
﹥432.1
推荐安全阀（全启式）
A28Y-16C
法规
TSG 21-2016
国家压力容器安全技术监督局
产品批量数台
≦500
设计依据
NB/T47052-2016(简单压力容器）
产品型材料
Q235-B(GB/T3274-2007)
耐压试验
合格
2．压力容器型号、规格
1.JAC-600(650)0.6L立方-00

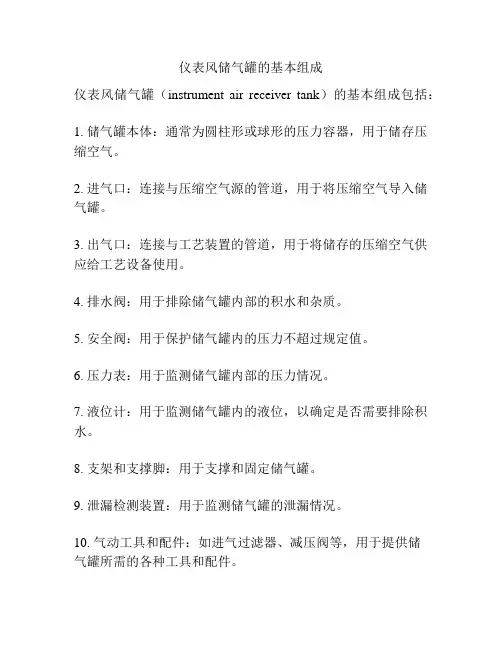

仪表风储气罐的基本组成
仪表风储气罐的基本组成
仪表风储气罐（instrument air receiver tank）的基本组成包括：
1. 储气罐本体：通常为圆柱形或球形的压力容器，用于储存压缩空气。
2. 进气口：连接与压缩空气源的管道，用于将压缩空气导入储气罐。
3. 出气口：连接与工艺装置的管道，用于将储存的压缩空气供应给工艺设备使用。
4. 排水阀：用于排除储气罐内部的积水和杂质。
5. 安全阀：用于保护储气罐内的压力不超过规定值。
6. 压力表：用于监测储气罐内部的压力情况。
7. 液位计：用于监测储气罐内的液位，以确定是否需要排除积水。
8. 支架和支撑脚：用于支撑和固定储气罐。
9. 泄漏检测装置：用于监测储气罐的泄漏情况。
10. 气动工具和配件：如进气过滤器、减压阀等，用于提供储
气罐所需的各种工具和配件。
以上是仪表风储气罐的基本组成，具体构造和配件的选择会根据具体的使用要求和环境条件进行设计和配置。
2立方储气罐使用说明书
简单压力容器（储气罐）使用说明书本设备的最高允许工作压力、工作温度、全容积等技术参数，详见竣工图上的技术特性表。
本设备主要用于完成介质流体压力平衡、缓冲、做输送动力源用。
设备安装注意事项1．环境温度：储气罐安装地的环境温度应在本设备工作温度范围之内，超过其范围应采取措施保温或移至有温度调节的室内。
2．设备环境不应有腐蚀性介质（气体或液体）存在。
因储气罐在设计时，以轻微腐蚀（年腐蚀速率≤0.1mm/年）考虑的，如使用环境年腐蚀速率超过0.1mm/年，应做防腐处理，确保设备在推荐寿命15年内安全运行。
3．压缩机最大流量如超过储气罐安全泄放量，使用单位应在其系统中加装压力释放装置。
4．为防止储气罐距压缩机过近，罐体进气口、支座等部位因长期振动而产生裂纹，故两者距离不得小于2m。
5m之内连接宜采用软管，如硬管连接须设置缓冲弯管。
5．安全附件的安装：1)务请注意，在安全阀与储气罐罐体之间不得加设阀门或其它引出管。
2)安全阀必须装设排放管。
排放管要尽量避免曲折和急转弯，以尽量减少阻力排放管要直通安全地点，并有足够的流通截面积，保证排气畅通。
3)压力表装设位置应便于操作人员观察和清洗。
4)为了便于拆卸，压力表安装时应在其与容器之间设置三通旋塞阀或针型阀。
三通旋塞阀或针型阀上应有开启标志和锁紧装置。
压力表与容器之间不得连接其他用途的任何配件或接管。
设备的使用与管理1．基本要求。
1)平稳操作。
加载和卸载应缓慢，并保持运行期间载荷的相对稳定。
�压力容器开始加载时，速度不宜过快，尤其要防止压力的突然升高。
过高的加载速度会降低材料的断裂韧性，可能使存在微小缺陷的容器在压力的快速冲击下发生脆性断裂。
�高温容器或工作壁温在0℃以下的容器，加热和冷却都应缓慢进行，以减小壳壁中的热应力。
�操作中压力频繁地和大幅度地波动，对容器的抗疲劳强度是不利的，应尽可能避免，保持操作压力平稳2)防止超载。
防止压力容器过载主要是防止超压。
压力来自外部（如气体压缩机、蒸汽锅炉等）的容器，超压大多是由于操作失误而引起的。
仪表气储气罐设置要求 标准
仪表气储气罐设置要求标准
根据不同的应用场景和安全考虑，对仪表气储气罐的设置要求会有所不同。
以下是一些一般性的标准要求：
1. 储气罐的容量应足够大，以满足生产或设备的需求。
根据实际需要，选择合适的容量和压力等级。
2. 储气罐的材料应符合相关标准和规范，如不锈钢、碳钢等，并具有良好的耐腐蚀性能。
3. 储气罐应配备安全阀、压力表、温度计等安全附件，以确保安全运行。
4. 储气罐应定期进行检测、维修和保养，确保其正常运转。
5. 在设置储气罐时，应考虑到安全距离和操作空间，以确保人员和设备的安全。
6. 在储气罐的入口和出口处，应安装过滤器或干燥器等设备，以确保气体的纯净度和干燥度。
7. 储气罐应安装在通风良好、远离热源和震源的地方，以确保其正常运转和安全使用。
8. 在使用储气罐时，应遵守相关操作规程，避免超压、超温等异常情况的发生。
9. 储气罐应配备相应的控制系统，如压力控制阀、温度控制阀等，以实现自动控制和安全保护。
10. 储气罐的安装和调试应由专业人员进行，以确保其正常运转和安全使用。
总之，在设置仪表气储气罐时，应充分考虑其安全性、可靠性和经济性，以确保其正常运转和安全使用。
同时，应遵守相关标准和规范，确保其符合行业标准和安全要求。
储气罐技术说明
储气罐技术说明5.1设备名称及型号设备名称：储气罐规格型号：φ1620×35005.2用途及适用范围储气罐是指专门用来储存气体的设备，同时起稳定系统压力的作用，根据储气罐的承受压力不同可以分为高压储气罐，低压储气罐，常压储气罐。
5.3技术参数、结构形式及工作原理5.3.1总体技术规范表：5.3.2技术要求：A、压缩空气储罐为钢制焊接的柱形容器，本体材质为16Mn钢，所用主焊缝为埋弧自动焊焊接。
B、设备本体上设人孔，以便于设备及设备附件的安装检修。
C、设备本体带压力表、安全阀和排污阀等。
D、接口方位和规格符合设计要求。
5.3.3工作原理：储气罐安装空压机之后，不仅能储存压缩空气，减少由于压缩机排气不连续产生的压力脉动，实现供气和用气的平衡，而且能降低压缩空气的温度，减少过过虑器和干燥剂的负荷。
主要部件1主要部件2安装前检查土建基础是否按设计要求施工。
设备按设计图纸进行就位，调整支腿垫铁并检查进出口法兰的水平度和垂直度。
将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度。
将设备本体配管按编号区分后依设计图纸进行组装，每段管道组装前应用干净抹布对内壁进行清洁工作，组装后应保持配管轴线横平竖直，阀门朝向合理（手动阀手柄朝前，气动阀启动头朝上）。
检查本体阀门开关灵活，有卡壳的情况及时整改。
设备本体配管完成后应对阀组进行必要的支撑工作等。
5.3.5操作和使用1、开车前检查一切防护装置和安全附件应处于完好状态，检查各处的润滑油面是否合乎标准。
不合乎要求不得开车。
2、观察进气过程,管路及罐体有无泄漏,直到达到使用压力为止3、储气罐在运作过程中严禁有金属器械碰撞、及敲打罐体。
4、机身保持干净清洁、无杂物。
储气罐应保持通风、干燥，周围严禁堆放杂物。
随时检查储气罐的各阀门及其他地方是否有漏气现象，若有漏气要及时采取措施以保证储气罐符合生产要求。
5、每天检查储气罐周围是否有腐蚀气体和流体；6、储气罐、导管接头内外部检查每年一次，全部定期检验和水压强度试验每三年一次，并要做好详细记录，在储气罐上注明工作压力，下次检验日期，并经专业检验单位发放“定检合格证”，未经定检合格的储气罐不得使用。
储气罐说明书
Simple Pressure Vessel (Air Tank)Operation Manual1.W o r k i n g p r e s s u r e s h o u l d n o t b e h i g h e r t h a n M a x.w o r k i n g p r e s s u r e,overpressure use cause to bad consequencewill be responsible by u s e r.2. The air tank application for compressor of oil lubricated.3. Air tank is important components of air compress system. Must work after make sure unit is complete, safe assistance parts areall ready and debugging safety valve.4. Before use the air tank, must install one piece of full lift safety valve at least. Before install the air tank, must be tested by qualificatoryorganization. During use the air tank, must examine one time per yearat fixed period at least, and mak e sure the safety valve is not rust during using.5. B e f o r e u s e t h e a i r t a n k, m u s t i n s t a l l o n e p i e c e o fp r e s s u r e g a g e,a n d p r e c i s i o n n o l e s s t h a n 2.5g r a d e,m e a s u r i n g r a n g e i s 1.5t o3t i m e s o f design pressure.6. Hospital who use the air tank need to establish equipment safety management record, scheduled maintenance, inspect, and make record, once abnormal occurred, should ask special equipment inspecting and testing organization come to inspect.7. Simple pressure vessel(Air tank) no need to transact use registration, during recommend life time no need to periodical s u r v e y. After recommend life time, the air tank need to scrap. If user organization request to continue using, need to ask local special equipment inspection agencies for periodic inspection according to ‘pressure vessel periodic inspection rules’.8. Air tank should be layout on flat, avoid shaking m a k e the weldingpoint between support and barrel crazing, thus cause accident.9. The shell of air tank should be avoid striking or heavy load, and avoid corrosive material contact shell or working in corrosive environment.10. Periodically open the drain valve in the bottom of air tank, drain out ponding, prevent rust inside the tank.11. After air tank is using, don’t patch or weld repair.。
储气罐操作说明
储气罐操作说明储气罐操作说明1：简介储气罐是一种用来储存气体的设备，具有重要的功能和作用。
本文档旨在提供详细的储气罐操作说明，以确保使用者正确、安全地操作储气罐。
2：储气罐的组成2.1 储气罐本体：由高强度材料制成，具有一定的容量和压力承受能力。
2.2 排气阀：用于控制储气罐内气体的放出和封闭。
2.3 压力表：用于显示储气罐内气体的压力情况。
2.4 安全阀：一种用于排除过高压力的安全装置，避免储气罐发生爆炸等安全事故。
3：操作步骤3.1 准备工作3.1.1 确保储气罐周围环境干净整洁，没有易燃物和易爆物。
3.1.2 确保储气罐与电源、火源等安全距离。
3.1.3 检查储气罐本体及配件是否完好无损，并清理储气罐表面。
3.1.4 检查储气罐的压力表、排气阀、安全阀是否工作正常。
3.2 开启储气罐3.2.1 将储气罐连接到相应的设备上。
3.2.2 慢慢旋转排气阀，逐渐打开。
3.2.3 观察压力表，确保气体压力逐渐升高到设定的工作压力。
3.3 关闭储气罐3.3.1 关闭相应的设备。
3.3.2 逆时针旋转排气阀，使其关闭。
3.3.3 观察压力表，确认压力已降至零。
3.3.4 断开储气罐与设备的连接。
4：注意事项4.1 在操作储气罐前，必须具备相应的操作经验和知识。
4.2 严禁在储气罐附近吸烟或使用明火。
4.3 不得超过储气罐的额定压力，以免引发安全事故。
4.4 定期检查储气罐的完整性和配件的工作情况。
4.5 遇到储气罐异常情况（如漏气、异常压力等），应立即停止使用并报告相关人员。
附件：暂无法律名词及注释：1：爆炸：指由于燃烧、化学反应等而引起突然破裂或破坏的现象，伴随着极大的能量释放和冲击波。
2：安全装置：一种用于保护设备、人员和环境安全的装置，通过察觉、预警和阻断等方式实现。
3：额定压力：储气罐所能承受的设计压力，超过此压力可能导致储气罐的破损和事故发生。
本文档涉及附件：暂无本文所涉及的法律名词及注释：爆炸、安全装置、额定压力。
储气罐的使用说明和注意事项
空气压缩机是煤矿重要大型固定动力设备之一在井下、地面均被广泛使用主要是供给采掘工作面的风镐、风钻、凿岩机使用。
储气罐是空气压缩机的配套设备安装在室外空气进入压缩机通过增压后送入小型储气罐然后再由储气罐管道供到各个用气地点小型储气罐在空气压缩系统中的主要作用是保证供气稳定。
压缩空气在储气罐中沉淀积水调节气动设备因用气量不平衡而造成气压波动、增加用气设备的压力稳定性或者储备一部分压缩空气在空压机发生故障时使用户用此部分压缩空气对气动设备或气动控制系统作紧急处理之用。
小型储气罐必须安装超温保护装置运行中小型储气罐内的温度应当保持在120℃以下在超温时能自动切断电源并报警。
在小型储气罐出口管路上必须加装释压阀其口径不得小于风管的直径释放压力应当为空气压缩机工作压力的1.25~1.4倍。
由于压缩后的空气温度较高在经过储气罐会逐渐冷却空气中的水分还会凝结出来所以要定期将储气罐底部排污阀打开将这部份水分排出否则不仅会影响压缩空气的质量还会使储气罐锈蚀掉所以必须给储气罐安装排水装置。
储气罐操作说明
储气罐操作说明一、储气罐的概述储气罐是一种用于储存气体的设备，通常由高强度钢材制成，具有一定的压力容纳能力。
储气罐广泛用于工业、医疗、道路运输等领域，用于储存气体供给设备使用。
为了确保储气罐的安全使用，以下将介绍储气罐的操作说明。
二、操作前的准备工作1. 确保储气罐外部没有损坏或漏气迹象，如果发现异常情况，应立即停止使用并进行检修。
2. 检查储气罐阀门是否正常关闭，并确保阀门密封良好。
3. 确认储气罐周围没有易燃或易爆物质，并保持通风良好的环境。
三、储气罐的使用方法1. 打开储气罐阀门前，请确保操作人员已经戴上适当的防护装备，如手套、护目镜等。
2. 轻轻转动储气罐阀门，使其缓慢打开，防止气体突然释放造成不必要的危险。
3. 在使用储气罐时，应注意保持阀门畅通，防止阀门堵塞或泄漏。
4. 使用过程中，如发现储气罐异常发热或阀门出现异常现象，应立即停止使用，并通知相关人员进行检修。
5. 使用完毕后，应立即关闭储气罐阀门，并确保密封良好。
四、储气罐的维护与保养1. 定期检查储气罐外部是否有腐蚀、损坏等问题，并及时进行维修。
2. 每年至少进行一次常规检查，包括检查罐体的内外壁、阀门、底部支座等是否存在问题，并进行严格记录。
3. 定期清洁储气罐，并注意保持其干燥、通风良好的环境。
4. 储气罐使用寿命一般为15年左右，超过使用寿命时应进行更换。
五、储气罐的安全注意事项1. 储气罐应禁止撞击、重压等外力作用，以防止容器破裂或泄漏。
2. 储气罐不得靠近火源或高温区域，防止罐体被加热过热引发安全事故。
3. 在搬运或安装储气罐时，应采取适当的防护措施，并由专业人员操作。
4. 使用储气罐时，严禁在罐体周围堆放物品，保持周围环境整洁和通风良好。
5. 储气罐长时间不使用时，应关闭阀门，并加装防尘罩，以防止灰尘进入罐体。
请您在使用储气罐时严格按照以上操作说明进行操作，确保您和周围人员的安全。
储气罐是一种高压容器，使用不当可能引发安全事故，请务必谨慎使用，并定期进行检查和维护，以确保设备的可靠性和安全性。
储气罐说明书
常的原因，然后排除异常，得出安全运行结论后方可继续运行，未找 出原因，而排除异常时，不允许进行运行。 5、投入运行，开启进料阀门时应注意不宜过快，不得产生剧烈振动， 压力升高应缓慢。 八、维护 按照(容规)要求定期对设备内外检查和维护，检查项目及处理方法参 见《电站压力式除氧器安全技术规定》中的有关内容，并作好记录。 对设备运行中出现故障，应找出原因及时处理，并记录好出现故障的 时间、现象、各种参数。找出的原因、处理方案..、处理过程及处理 结果、各责任人签名等内容须存入设备档案。
储气罐是储存空气及稳压用，来保证生产的正常用气及事故状态
下的供气。在装置上设有放气口、排污口、压力表及安全阀，安全阀 的开启压力为 1.0Mpa。DN 500 人孔是设备维修时用。 四、制造、检验和验收 1、本设备的制造按 TSG R0004-2009《固定式压力容器安全技术监察规程》 GB150.1～4-2011《压力容器》 NB/T 47015-2011《压力容器焊接规程》 JB/T4711-2003《压力容器涂敷与运输包装》 2、焊接操作，对 A、B 焊样其探伤长度不小于焊缝长度 20%，且不 小于 250mm，合格标准为 III 级（椭圆形封头探伤比例为 100%） 3、焊接接头坡口如图所示，或按 GB985.1～2-2008 要求。 4、水压试验时应有当地锅检所检验部门人员在场。. 5、出厂前各接口应封口。 6、对技术文件、压力表、温度计等应给予密封装箱，并做好防振、 防水措施。 五、运输和保养 应按 JB/T4711-2003 要求进行。 六、安装 按设计图纸要求进行安装。 1、要求： 安装垂直度，允许偏差为≤H/1000mm
无锡市华东电力设备有限公司
二○一二年五月
立式 CQG-20
1.2 பைடு நூலகம்00 20 DN2000 7308 10 Q345R 1.5 0.85/1
储气罐操作说明
储气罐操作说明储气罐操作说明1.储气罐概述1.1 储气罐定义：储气罐是一种用于存储压缩气体的容器，主要用于工业、民用以及交通运输领域。
1.2 储气罐分类：按用途可分为工业用储气罐、民用储气罐、交通运输用储气罐等。
1.3 储气罐结构：储气罐由罐体、支撑结构、安全附件等组成。
2.储气罐操作前准备2.1 确认储气罐是否正常：检查罐体是否有外观损坏、涂层是否完好、压力表是否准确等。
2.2 检查连接管道：确保连接管道完好无漏气现象，并检查阀门、压力传感器等附件是否正常。
2.3 检查附件操作：确保隔膜、泵、调压器等操作正常，并保证有足够的操作空间。
3.储气罐充气操作3.1 检查环境安全：确保操作环境通风良好，并避免操作过程中有可燃物。
3.2 连接充气设备：将充气设备连接到储气罐的充气口，并确保连接牢固。
3.3 充气前调整：根据需要，调整充气设备的压力和流量，以满足需求。
3.4 充气操作：打开充气设备的阀门，开始充气操作，根据需要设定充气时间。
3.5 监控充气过程：通过压力表等装置，实时监控充气过程中的气体压力变化。
4.储气罐放气操作4.1 检查环境安全：确保操作环境通风良好，并避免操作过程中有可燃物。
4.2 连接放气设备：将放气设备连接到储气罐的放气口，并确保连接牢固。
4.3 放气前调整：根据需要，调整放气设备的压力和流量，以满足需求。
4.4 放气操作：打开放气设备的阀门，开始放气操作，根据需要设定放气时间。
4.5 监控放气过程：通过压力表等装置，实时监控放气过程中的气体压力变化。
5.储气罐维护与保养5.1 定期检查：按照相关规定和要求，定期对储气罐进行检查，包括外观、涂层、阀门、附件等。
5.2 清洁保养：定期清洁罐体、附件，并确保无积水、杂物等。
5.3 保养记录：记录每次检查和保养的日期、人员、内容等，并妥善保存。
本文档涉及附件：1.储气罐操作检查表格：附录A2.储气罐维护记录表：附录B法律名词及注释：1.储气罐：根据《储气罐安全管理条例》，指用于存储压缩气体的容器。
仪表储气瓶技术说明
仪表储气瓶技术说明---1. 引言仪表储气瓶是一种能够储存和释放气体的装置，常用于工业、医疗和实验室等领域。
本文将对仪表储气瓶的技术特点、操作注意事项以及常见应用进行详细说明。
2. 技术特点2.1 储气能力强：仪表储气瓶能够存储大量的气体，并且能够通过压缩技术将气体体积减小，提高储气效率。
2.2 安全可靠：仪表储气瓶设计有严格的安全规范，包括压力安全阀、安全壳、防爆装置等，确保气体在储存和使用过程中不会泄漏或引发危险。
2.3 轻便易携：仪表储气瓶体积相对较小，重量较轻，便于携带和移动，方便使用者在不同场合下进行气体的储存和使用。
2.4 简单易用：仪表储气瓶的操作相对简单，普通用户只需按照说明书操作即可完成气体储存和释放的过程。
3. 操作注意事项3.1 操作环境准备：在使用仪表储气瓶之前，应确认操作环境符合安全要求，确保周围没有易燃、易爆等危险物品，并保持通风良好。
3.2 正确操作流程：使用者在操作仪表储气瓶时，应先了解并掌握正确的操作流程，包括储气瓶的打开、关闭、调节等步骤，以免引起意外。
3.3 定期检查维护：仪表储气瓶在使用前和使用后，应进行定期的检查和维护，确保安全阀、密封圈等部件的正常运行，并及时更换或修复损坏的部件。
3.4 防止过度压力：在使用仪表储气瓶时，应注意控制气体的压力，避免超过瓶体承载极限，以防发生爆炸或其他危险。
4. 常见应用4.1 工业用途：仪表储气瓶广泛应用于工业领域，用于气体供应、气体焊接、气体切割等工艺。
4.2 医疗用途：仪表储气瓶在医疗机构被用于供氧设备、呼吸支持设备及麻醉设备等，为患者提供安全的氧气或熟料气体。
4.3 实验室用途：仪表储气瓶经常被实验室用于提供惰性气体、标准气体等各种气体，以满足实验需求。
5. 总结仪表储气瓶具有储气能力强、安全可靠、轻便易携、简单易用等技术特点。
在操作时应注意操作环境、正确的操作流程、定期检查维护和控制气体压力等注意事项。
仪表储气瓶在工业、医疗和实验室等领域有广泛应用，发挥重要作用。
仪表储气罐技术说明
仪表储气罐技术说明
1.供货范围
整套供货：包括罐体及其他相关附属部件，配套气源处理器（三联件）。
2.主要结构及技术要求
2.1技术参数
罐体形式：立式
有效容积（m3）：1
工作压力（Mpa）：1
气体分子量：29
材质：碳钢防腐
防爆等级：非爆炸危险环境
运转情况：间歇
年运行时数：4000
保证耐压力1.5MPa，最高使用压力1.0MPa；过滤精度25μm。
储气罐气源为空气压缩机供气，经三联件处理后用于向脱水机房气动阀门供气。
安装在污泥脱水机房，直径≤0.7m。
2.2介质特性
介质名称：空气
气提分子量：29
腐蚀性：无
2.3安装条件
安装位置：室内不采暖
安装现场温度：常温
2.4设备的防腐
包装前对机加工面按 GB4879 标准要求做防腐处理。
运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。
仪表储液罐技术说明
仪表储液罐技术说明引言仪表储液罐是一种广泛应用于工业生产领域的储液装置。
它具有储存液体、监测液位和控制流量的功能，广泛应用于石油化工、医药制造、食品加工等行业。
本文将介绍仪表储液罐的技术原理和应用。
技术原理仪表储液罐主要由罐体、仪表设备和控制系统组成。
罐体承载着储存液体的功能，可以根据不同需求选择不同材质的罐体，如钢铁、不锈钢等。
仪表设备用于监测液位、温度、压力等参数，并将数据传输给控制系统进行处理。
控制系统负责控制液位和流量的调节，以实现对储液过程的精确控制。
技术特点1. 高精度：仪表储液罐具备高精度的液位监测和流量控制功能，可以实现对液体的精确控制，提高生产效率。
2. 多功能：仪表储液罐可以配备多种仪表设备，如液位传感器、温度传感器、压力传感器等，满足不同行业的需求。
3. 稳定可靠：采用先进的控制技术和稳定性高的仪表设备，仪表储液罐具有良好的运行稳定性和可靠性。
4. 安全防护：仪表储液罐设有安全阀、漏液报警装置等保护装置，以确保储液过程安全可靠。
应用场景1. 石油化工：仪表储液罐广泛应用于石油储运领域，可以储存各种石油产品，并通过控制系统实现液位和流量的监控与调节。
2. 医药制造：在制药工业中，仪表储液罐被用于储存和输送药品原料、中间体和成品，确保产品的质量和生产的安全性。
3. 食品加工：仪表储液罐在食品加工领域广泛应用于储存食品原料和成品，实现食品生产过程的控制和调节。
总结仪表储液罐是一种广泛应用于工业生产领域的储液装置，具备高精度、多功能、稳定可靠和安全防护等特点。
它在石油化工、医药制造和食品加工等行业发挥着重要作用。
通过使用仪表储液罐，可以实现液位和流量的准确控制，提高生产效率和产品质量。
储气罐技术规格书
储气罐技术规格书一、设备使用的条件煤矿地面压风机房使用；一般环境温度-15〜+4CTC。
二、项目概况或功能描述储气罐用于地面压风机配套使用，满足新集二矿地面及井下供风需求。
三、设备名称、数量名称：储气罐数量：8台四、主要技术参数1.设备型号:C-6.容器类别：CL-12.设计压力:0. 92Mpa.试验压力:1. 2Mpa3.设计温度：150℃.公称容积:6m34.直径：1600mm.工作介质：空气五、技术要求1.储气罐上装有动作可靠的安全阀、释压阀和电磁式自动放水阀，并有检查孔。
2.供货商提前现场量测储气罐的安装尺寸，保证所供设备与现有管路尺寸一致，满足现场安装要求。
3.储气罐有超温保护装置，在超温时能自动切断电源并报警。
4.根据在用压风机运行压力0.6MPa提供阀、压力表量程，温度传感器 PT100,电压 220V o5.主要部件的材质和寿命主要受力原件材料Q345R优质钢，使用寿命不低于20年。
六、设计、制造和检验标准储气罐的设计、制造以及检验应符合国家或行业现行的最新有关标准, 满足《煤矿安全规程》相关要求，满足国家质量技术监督局《压力容器安全技术监察规程》、GB150-1998《钢制压力容器》等相关要求。
七、供货范围和供货周期1.储气罐8台，包括全部附件（释压阀、安全阀、压力表、温度传感器、电磁式自动放水阀等）。
提供设备及附件产品合格证、出厂试验报告、安装图、安装维护使用说明书3套及1套完整电子版资料，提供特种设备产品按照国家相关规定所需的存档、报备及验收资料，并负责安装、调试时现场指导和技术培训。
2.供货时间以招标文件为准。
八、质保设备的质量保证期为到货验收后18个月或设备安装、试运行且验收合格后12个月。
在质量保证期内，对于非买方原因造成的故障，供货商负责免费提供维修服务，凡属设备质量问题，供货商免费维修或更换，并对其产品提供终身服务及技术支持。
对因出现质量或技术问题，需要厂家派技术人员来现场时，必须保证在24小时内派出技术指导人员进行售后服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪表储气罐技术说明
1.供货范围
整套供货：包括罐体及其他相关附属部件，配套气源处理器（三联件）。
2.主要结构及技术要求
2.1技术参数
罐体形式：立式
有效容积（m3）：1
工作压力（Mpa）：1
气体分子量：29
材质：碳钢防腐
防爆等级：非爆炸危险环境
运转情况：间歇
年运行时数：4000
保证耐压力1.5MPa，最高使用压力1.0MPa；过滤精度25μm。
储气罐气源为空气压缩机供气，经三联件处理后用于向脱水机房气动阀门供气。
安装在污泥脱水机房，直径≤0.7m。
2.2介质特性
介质名称：空气
气提分子量：29
腐蚀性：无
2.3安装条件
安装位置：室内不采暖
安装现场温度：常温
2.4设备的防腐
包装前对机加工面按 GB4879 标准要求做防腐处理。
运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。
