边坡防护网分类及介绍
主动边坡防护网标准
主动边坡防护网标准一、主动边坡防护网施工的要求1.主动边坡防护网主要依靠锚杆受力。
锚杆长度应为2.0~3.0米，锚固拉力应为50KN以上，边坡锚杆密度最好的范围是在75%-90%内。
例如，边坡存在系统、随机锚杆支护、拉网锚杆等可以使用边坡防护锚杆，这样不仅可以节省工程量，还可以提高整体力量。
2.主动边坡防护网均为镀锌网，具有良好的防锈效果，防锈效果好，可长时间避免腐蚀。
但拔出螺栓的防锈措施不高，应加强防锈处理，以延长整体使用寿命。
3.现场施工时，为了节省网片使用量，部分岩石的凸或凹部分不紧贴倾斜表面，间隙大的话，会对保护网的效果产生很大的影响，从而降低其效果。
建议适当调整保护网和岩石之间的距离，一般小于0.5至1.0米。
4.在被动防护网建设中，钢柱基础和锚的布置是讨论的重点。
根据2.0米的深度，该设计不能满足锚固要求，因此需要在岩石上实施钢柱基础和锚杆，但施工现场通常位于地质条件不好或覆盖层厚的地区，因此，建议在无法到达基岩的部分添加混凝土底座，为了提高其稳定性，要求增加拉锚绳的锚固深度。
二、主动边坡防护网验收标准：安装后，由于没有相应的验收规范，也没有现场施工的验收表和评价表，因此根据现场施工的要求，建议主动边坡防护网的验收为拉网锚杆、防护网与岩棉的距离、锚板的施工质量为主。
主动边坡防护网系统本身的灵活性强度很高，更适合抵抗集中载荷和冲击载荷，安装完成后，对环境的干扰少，可以很好地保持原始地形和植物的同时进行人工绿化。
首先，在边坡出现裂纹或位移时，如果不合理治理边坡，并在雨季遇到，大量雨水将不断被冲走，即使边坡不崩溃，也有可能发生水和土壤大量流失会对边坡的植物产生一定的影响，严重的情况下，大量植物会被雨水冲走，结果产生暴露的山坡，进一步加速边坡的崩溃现象。
如果相关部门能够及时合理治理山坡，这时可以设置主动边坡防护网，主动边坡防护网具有网孔小的隔离网，有效防止山坡上的山石和土壤流失。
暴雨来了也不会造成水土流失，这将进一步保护山坡上的植物，有效防止坍塌。

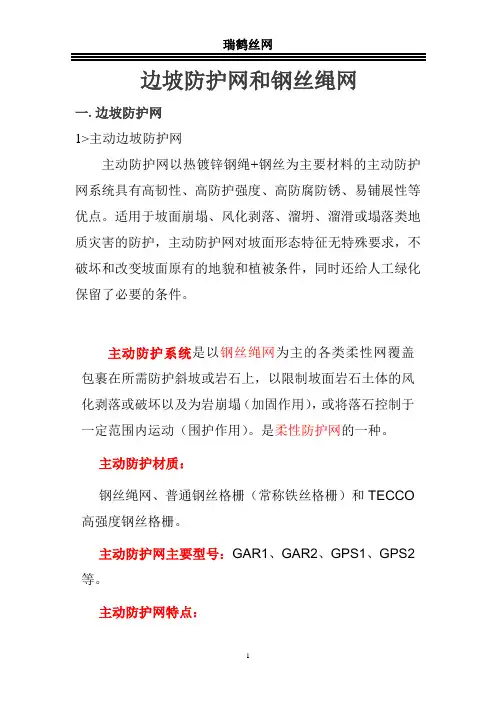

边坡防护网 钢丝绳网
边坡防护网和钢丝绳网一.边坡防护网1>主动边坡防护网主动防护网以热镀锌钢绳+钢丝为主要材料的主动防护网系统具有高韧性、高防护强度、高防腐防锈、易铺展性等优点。
适用于坡面崩塌、风化剥落、溜坍、溜滑或塌落类地质灾害的防护，主动防护网对坡面形态特征无特殊要求，不破坏和改变坡面原有的地貌和植被条件，同时还给人工绿化保留了必要的条件。
主动防护系统是以钢丝绳网为主的各类柔性网覆盖包裹在所需防护斜坡或岩石上，以限制坡面岩石土体的风化剥落或破坏以及为岩崩塌（加固作用），或将落石控制于一定范围内运动（围护作用）。
是柔性防护网的一种。
主动防护材质：钢丝绳网、普通钢丝格栅（常称铁丝格栅）和TECCO 高强度钢丝格栅。
主动防护网主要型号：GAR1、GAR2、GPS1、GPS2等。
主动防护网特点：1.主动防护网柔性好。
防护强度高。
2.适合任何地形，易于安装。
3.结构美观，坚固耐用，使用寿命长。
主动防护网结构：边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳）边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳。
型号网型支撑绳缝合绳主要防护功能备注GAR1（普通简单型）DO/Φ8/300（钢丝绳网）Φ16边缘（或上缘），钢丝绳锚杆+Φ12边缘（或上缘）支撑绳Φ8围护作用，限制落石运动范围，部分抑制崩塌的发生单层钢丝绳网，锚杆长度一般2m-3m，抗拔力不小于50kNGAR2（普通型）DO/Φ8/300（钢丝绳网）Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ16（12）纵向支撑绳Φ8坡面加固，抑制崩塌和风化剥落、溜坍的发生，限制局部或少量落石运动范围单层钢丝绳网，孔口凹坑+张拉，锚杆长度一般2m-3m，抗拔力不小于50kNGPS1（普通常用型）DO/8/300+SO/2.2/50/2.25×10.2（钢丝绳网+钢丝格栅网）Φ16边缘（或上缘），钢丝绳锚杆+Φ16边缘（或上缘）支撑绳Φ8同GAR1，有小块落石时选用双层网（钢丝绳网+钢丝格栅），锚杆长度一般2m-3m，抗拔力不小于50kN★GPS2 （普通常用型）DO/8/300+SO/2.2/50/2.25×10.2（钢丝绳网+钢丝格栅网）Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ16（12）纵向支撑绳Φ8同GAR2，有小块危石或土质边坡时选用双层网（钢丝绳网+钢丝格栅），锚杆长度一般2m-3m，抗拔力不小于50kNGER1SO/2.2/50/2.25×10.2（钢丝格栅）Φ16边缘（或上缘），钢丝绳锚杆+ Φ12上缘支撑绳、Φ12下缘支撑绳用≥Φ2.2铁线缝合同GAR1，但落石块体较小且寿命要求较短时选用，以碎落防护为主单层钢丝绳网，锚杆长度一般2m-3m，抗拔力不小于50kNGER2SO/2.2/50/2.25×10.2（钢丝格栅）Φ16系统钢丝绳锚杆+Φ12横向支撑绳用≥Φ2.2铁线缝合同GPS2，但危石块体较小且寿命要求较短时采用单层钢丝绳网，锚杆长度一般2m-3m，抗拔力不小于50kNGTC-65ATC/65（高强度钢丝格）预应力钢筋锚杆+孔口凹坑（根据需要选择用边界支撑绳和钢丝绳子锚杆）Φ8同GPS2，能满足可达100年的更长的防腐寿命要求，但其加固能力仅为其70%~80%左右，不适合于体积大于1m3大块孤危石加固单层高强度钢丝格栅网GTC-65B TC/65（高强度钢丝格）Φ16边缘（或上缘），钢丝绳锚杆+ Φ16边缘（或上缘）支撑绳Φ8同GAR1，能满足可达100年的更长的防腐寿命要求，但不适合于体积大于1m3大块落石防护单层高强度钢丝格栅网，锚杆长度一般2m-3m，抗拔力不小于50kN2>被动防护网：环型网系统是被动防护系统的一个特殊的分支，它具有比普通被动防护系统强度更高的特点。
边坡防护的措施
边坡防护的措施引言边坡是指地面或堆体向某一方向倾斜的自然地形或人工构造。
在工程建设中，边坡的稳定性是一项重要的考虑因素。
由于边坡容易发生滑坡、坍塌等危险情况，因此采取有效的边坡防护措施至关重要。
本文将介绍一些常见的边坡防护措施。
1. 钢丝网防护钢丝网是一种常用的边坡防护材料，它由多股钢丝经过编织而成，可以用来加固土体，提高边坡的稳定性。
具体的施工步骤为： - 清理边坡表面的杂草和杂物。
- 在边坡表面打树钉，设置整齐的网格。
- 将钢丝网拉紧，并使用树钉或螺栓固定在边坡上。
钢丝网具有较高的强度和抗拉性能，可以有效地抵抗边坡的滑动和坍塌，是一种经济实用的边坡防护措施。
2. 植被覆盖植被覆盖是一种自然的边坡防护方式。
通过在边坡上种植不同类型的植物，可以增加边坡的抗冲刷能力，提高土壤的保持能力。
具体的做法包括： - 选择适合边坡生长的植物，如草坪草、灌木和乔木等。
- 对边坡进行适当的施肥和浇水，促进植物的健康生长。
- 定期修剪植物，保持边坡整洁。
植被覆盖不仅可以美化环境，还能有效地减少水土流失和土壤侵蚀，对于边坡的长期稳定起到积极的作用。
3. 土工布防护土工布是一种通过机械纺网或化学制造的纤维材料，具有一定的透水性和过滤性能，常用于边坡防护。
具体的使用方法为： - 清理边坡表面的杂草和杂物。
- 铺设土工布，将边坡覆盖住，并用钉子或螺栓固定。
- 在土工布上撒上覆盖层，如碎石、砾石或混凝土等。
土工布具有良好的筛选和排水性能，可以阻止边坡表土的流失和侵蚀，保护边坡的稳定性。
4. 桩墙支护桩墙支护是一种传统的边坡防护方法，通过在边坡上设置一系列的钢筋混凝土桩墙，来增加边坡的抗滑性能。
具体的施工步骤为： - 在边坡上预埋桩脚，并设置合适的桩间距。
- 浇筑钢筋混凝土桩墙，并在桩墙顶部安装横拦，增加整体的稳定性。
桩墙支护可以有效地提高边坡的承载能力和抗滑能力，适用于较大规模的边坡工程。
5. 拦砂坝防护拦砂坝是一种常用的边坡防护措施，通过设置一系列的拦砂坝，阻止边坡上的土壤流失。
高速公路路基边坡防护施工要点
3．挡土墙的横向布置
在墙高最大处、墙身断面或基础形式有变异处，以及其它必须桩号处的横断面图上 进行。根据墙型、墙高及地基与填料的物理力学指标等设计资料，进行挡土墙设计 或套用标准图，确定墙身断面、基础形式和埋置深度，布置排水设施等，并绘制挡 土墙横断面图。
4．平面布置
个别复杂的挡土墙，如高、长的沿河曲线挡土墙，应作平面布置，绘制平面图，标 明挡土墙与路线的平面位置及附近地貌与地物等情况，特别是与挡土墙有干扰的建 筑物的情况。沿河挡土墙还应绘出河道及水流方向，防护与加固工程等。
干砌挡土墙，缝的两侧应选用平整石料砌筑，使成垂直通缝
路线纵坡
泄水孔
沉降伸缩缝
锥坡
基地线
挡土墙正面图
2、排水设施
浆砌块(片)石墙身应在墙前地面以上设一排泄水孔(图a)。墙高时，可在墙 上部加设一排汇水孔(图b) 。孔眼间距一般为2～3m，对于浸水挡土墙孔 眼间距一般1.0～1.5m，干旱地区可适当加大，孔眼上下错开布置。下排 排水孔的出口应高出墙前地面或墙前水位0.3m； 为防止水分渗入地基，下排泄水孔进水口的底部应铺设30cm厚的粘土隔 水层。泄水孔的进水口部分应设置粗粒料反滤层，以免孔道阻塞。当墙背 填土透水性不良或可能发生冻胀时，应在最低一排泄水孔至墙顶以下 0.5m的范围内铺设厚度不小于0.3m的砂卵石排水层(图c)
一、挡土墙
挡土墙：是支撑天然斜 坡或人工边坡保持土体 稳定的建筑物。 挡土墙的各部分名称： 墙顶，墙底，墙背，墙 面（胸），墙趾，墙踵， 墙背倾角：墙背与竖直 线的夹角，墙高。
三维植被网：三维植被 网是由多层塑料凹凸网 和高强度平网复合而成 的立体网结构。面层外 观凹凸不平。材质疏松 柔韧，留有90%以上的 空间可填充土壤及沙粒， 将草籽及表层土壤牢牢 护在立体网中间。
边坡防护类型及加固
边坡防护类型及加固在公路等级不断提高的趋势与背景之下人们逐渐提升对边坡的重视正度，这也是一种必然的发展趋势与方向。
路基较宽、挖填较大是高速公路的显著特征，尤其是在山岭重丘区域建设高速公路时需要进行较多的高填深挖工作，边坡防护在这一过程中发挥着不可替代的重要作用。
防止雨水、泥石流冲刷以及坍塌现象的出现是边坡防护工程的实质与目标。
标签：山区高速公路；边坡；加固；防护一、边坡防护及加固类型介绍1.防护类型（1）生物防护：生物防护主要包括种草、铺树皮以及植树三种类型。
（2）圬工防护：片（块）石护坡和护面墙、菱形网格护坡、六角空心砖护坡以及窗孔肋式护坡是圬工防护的主要手段，同时需要注意的是喷射混凝土护坡也在上述范围涵盖之内，在实际对其进行加固时需要结合实际实现对上述方式的合理选择。
2.加固类型（1）护脚墙；（2）抗滑墙；（3）抗滑桩；（4）预应力锚索；（5）压浆锚柱（固结）；（6）排水固结。
二、影响边坡稳定的主要因素边坡的稳定性能会受到各种客观因素的影响，通过总结我们可将其分为自然因素以及认为因素两种，下面对其进行仔细分析。
1.自然因素我们可将公路视作为一种带状结构物，具有一定的特殊性。
每条公路都需要穿过多个地区。
在地质构造以及地形条件的影响之下区域内的地质以及气候条件都具有较大的差异。
因此我们说地带类型、地质、水文、气候及筑路材料等是影响边坡稳定性的自然因素。
2.人为因素人是实现公路建设与使用的前提，在结合建设程度以及建设内容的基础上将已建公路情况作为主要依据可对影响边坡稳定性的人为因素进行总结，分别为设计因素、施工因素以及养护管理因素。
三、常用边坡防护及其应用1.片（块）石护坡和护面墙片（块）石护坡分为浆砌和干砌两种，护面墙比护坡厚，有一定的抗推力作用。
其优点是能就地取材、工艺简单，但自重大，不宜在高边坡上使用。
2.菱形網格护坡菱形网格护坡，可预制安装也可用水泥混凝土现浇和石砌。
工艺简单，网格内可植草。
GPS-2型(常用型)主动SNS边坡防护网设计说明
GPS-2型（常用型）主动SNS边坡防护网设计说明一、适用条件：1、适用于具有崩塌、浅层滑动、危岩落石、裂缝发育的弱风化石质岩，且整体稳定的路垫边坡防护。
2、适用于边坡角度45度—80度、岩层倾向165度、倾角75度整体上稳定的边坡。
二、设计依据：1、【铁路沿线斜坡柔性安全防护网】（TB/3089-2004）2、【建筑边坡工程技术规范】（GBJ50330-2013）三、型号：GPS—2型系统采用φ16钢丝绳锚杆+φ16横向支撑绳+φ12纵向支撑绳+格栅网。
四、技术要求：1、钢丝绳网、支撑绳、钢丝绳锚杆所用钢丝绳应符合（GB/T8918-1996）的规定，钢丝绳强度应不低于1770Mpa,热镀锌不低于AB级。
2、钢丝绳网：采用上锌量不低于8U十字卡扣压制编织而成的菱形网，十字卡扣抗错动力不低于5KN,抗脱落力不应小于10KN,网面要平整、无打结、无扭曲，不应有断丝、脱丝现象。
3、格栅网：所用钢丝应符合（GB/T343-1994）的规定，热镀锌不低于100g/m2，并且无明显机械损伤和腐蚀现象。
4、钢丝绳锚杆：取φ16钢丝绳4m从中间对折，对折处缠绕热镀锌鸡心环，用U型卡卡牢使鸡心环不能脱落，锚固后抗拔力不小于50KN。
五、施工方案：横向与纵向支撑绳十字交叉固定，布4.5m*4.5m正方形网格相连接进行预张拉，每个网格内铺设一张DO/08/300/4m*4m型钢丝绳网，再用φ8钢丝绳缝合并拉紧。
此方案使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能阻止崩塌落石的发生或限制在一定空间内运动，同时钢丝绳网下铺设SO/2.2/50/2.25m*10.2m规格的格栅网，以阻止小块岩石掉落。
六、施工工艺要求：1、对坡面防护区域的浮石、松动岩石碎块、无价值树木进行清除。
2、放线测量确定锚杆孔位，根据地形条件孔间距可有10%的调整量，并在孔位上凿一个不小于锚杆外露环套长度的凹坑，一般直径200mm、深200mm,而且锚孔长度长于钢丝绳锚杆50mm，孔径不小于42mm。
帘式网介绍
帘式网简介一、帘式网系统介绍1.适用范围帘式网适用范围较广，对于具有山体较高、坡面较陡、落石频发、坡面堆积层较厚或表面风化严重、植被较好、环保要求高、落石清理困难等特点的边坡防护效果极好，其中张口式特别适合于高陡边坡、覆盖式特别适合于中陡边坡。
帘式网是采用锚杆、支撑绳、纵横向拉绳等构件将柔性金属网自然覆盖在具有潜在地质灾害的坡面上，或顶部结合钢柱、拉锚绳、支撑绳等固定方式将柔性金属网以一定的角度张开，以控制落石运动范围和轨迹，引导落石滑落或滚落到预设地点的一种柔性防护系统。
2.覆盖式帘式网覆盖式帘式网主要由金属网片、锚杆、支撑绳、纵向拉绳、横向拉绳和缝合绳等构件组成。
上、下支撑绳与横、纵向拉绳以锚杆为支撑形成系统框架，金属网片铺设在框架上。
大网通过缝合绳实现与支撑绳、纵横向绳及网间的缝合连接，小网则通过扎丝固。
当被防护区域发生岩石崩落或滚落时，落石接触网片，弹跳受限，并通过网片的摩擦、引导，减小岩块的滚落速度，限制岩块的滚落轨迹，最终，岩块将滑动至系统的岩石堆积区域，从而达到边坡防护的目的。
3.张口式帘式网张口式有上部拦截区和下部引导区两部分组成，拦截区类似被动防护系统主要由钢柱、金属网、支撑绳（上、次）、拉锚绳、锚杆、卸扣等构件，金属网片间以及网片与钢丝绳间的连接主要通过卸扣进行连接，用来对上部滚落的弹跳落石进行控制；引导区类似覆盖式引导系统，主要有金属网、支撑绳（次、下）、纵横向拉绳、锚杆和缝合绳等构件，用来对高能级落石进行引导以及使落石与山体作用耗能。
二、防护原理1.覆盖式防护原理覆盖式主要采用整体覆盖四周锚杆固定形成框架、网内不设置锚杆的方式，安装在需要防护的坡面上，系统运用“引导”理念，一方面抑制落石的弹跳，另一方面将坡面碎石石块引导至坡脚。
当防护区域内落石失稳后，落石在坡表部以滚动、滑动或弹跳的方式开始运动，由于其外部金属网的反压力作用可有效的限制松脱岩块弹跳，将岩块的运动轨迹限定在系统防护区域之内，极好的限制了落石的弹跳高度，使得落石沿坡表向下运动，最终落石滚落至坡脚设定的落石收集区，通过限制弹跳高度减小了落点与坡脚间的水平距离，避免了落石到坡脚时入侵防护对象；失稳落石在网内沿坡表向下运动中势能逐渐转化为动能，由于落石运动中在金属网压力和自身重力作用下会与坡表间形成摩擦而消耗能量，落石在网内一边运动一边与坡表及金属网间摩擦消耗能量，当落石运动到坡脚时落石由势能转化的动能因摩擦作用而变得很小，落石速度也得到减小，落石到达坡脚时能量得到了降低，其对防护对象的危害也大大的降低了。
边坡防护网分类及介绍
边坡防护网分类及介绍边坡防护网是一种用于防止边坡土方体坍塌以及土石流、泥石流等自然灾害的防护设施。
其主要作用是增加边坡的稳定性，强化边坡的保护力，防止坡体土方的溃坍和土石流对边坡形成的冲刷和侵蚀。
根据不同的材质和功能，边坡防护网可以分为以下几种类型：1.钢丝网：钢丝网是边坡防护网中最常见的一种，它由大直径的钢丝编织而成。
钢丝网具有高强度、耐腐蚀、抗老化等特点。
它可以有效地抵御边坡土体的溃坍，并能够阻止土石流的冲刷和侵蚀。
此外，钢丝网还可以用于固定边坡上的植被，提高边坡的生态功能。
2.钢板网：钢板网是由厚度较大的钢板焊接而成的一种边坡防护网。
钢板网可以承受较大的拉力和压力，具有很强的抗变形能力。
它在防止土方坍塌、抵御土石流的冲刷方面表现出色。
同时，钢板网还可以用于边坡上的土方修复，提高边坡的整体稳定性。
3.格子网：格子网由焊接的钢条或钢管组成，形成了一系列的方形或矩形网格。
格子网的特点是结构坚固、透水性好。
它可以有效地阻挡土方的溃坍，并能够防止水流通过，减少边坡的冲刷和侵蚀。
此外，格子网还可以用于固定边坡上的植被，提高边坡的生态功能。
4.高分子防护网：高分子防护网是一种采用高分子材料制造的边坡防护设施。
它具有耐腐蚀、耐候性好，透水性强等特点。
高分子防护网可以有效地防止边坡的土方坍塌，并能够抵御土石流对边坡的冲刷和侵蚀。
此外，高分子防护网还能够促进边坡上的植被生长，增加边坡的生态效益。
5.纤维网：纤维网是一种用于边坡防护的新型材料，它由特殊的纤维材料编织而成。
纤维网具有很高的抗拉强度和抗变形能力，可以有效地阻挡边坡土方的溃坍，并抵御土石流对边坡的冲刷和侵蚀。
此外，纤维网还具有柔软性和可塑性，可以适应边坡的变形，提高边坡的稳定性。
综上所述，边坡防护网是一种多功能的防护设施，其分类包括钢丝网、钢板网、格子网、高分子防护网和纤维网等。
它们在防止边坡土方坍塌、抵御土石流的冲刷和侵蚀方面具有良好的效果，并可以提高边坡的整体稳定性和生态效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
边坡防护网分类及介绍
四川路宝交通工程有限公司是一家专门从事边坡防护网（SNS）科研.生产.销售及安装的专业公司。
边坡防护网是一种非常新颖的彻底改变传统的边坡防护观念的新技术产品，主要分类为主动防护系统和被动防护系统。
主要优势在于能够将工程对环境的影响降到最低点，其防护区域内可以充分的保持土地、岩石的稳固，通过人工实施植草、植树的绿化作用。
适用于任何复杂的地形，同时又不破坏原始地貌，产品呈网状，视觉干扰下，便于人工绿化，利于环保，将工程与环境融合。
主动防护系统是以钢丝绳网为主的各类柔性网覆盖包裹在所需防护斜坡或岩石上，以限制坡面岩石土体的风化剥落或破坏以及为岩崩塌（加固作用），或将落石控制于一定范围内运动（围护作用）。
系统材料的特殊制造工艺和高防腐防锈技术，决定了系统的超高寿命。
主动防护网结构配置：钢丝绳网、钢丝绳锚杆、支撑绳、缝合绳、钢丝格栅网。
主要型号：GAR1、GAR2、GPS1、GPS2。
被动防护系统是由钢丝绳网、环形网、（需拦截小块落石时附加一层铁丝格栅）、固定系统（锚杆、拉锚绳、基座和支撑绳）减压环和钢柱四个主要部分构成。
钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防护，从而阻止崩塌岩石土体
的下坠，起到边坡防护作用。
系统的柔性防护和拦截强度足以吸收和分散传递石的冲击动能，减压环的设计和采用使系统的冲力得到进一步提高。
系统的部件全部采用标准化的工厂生产，现场施工。
除小量的以锚杆安装为主体的基础施工外，主要为积木式安装。
使施工人员与机器设备减少，安装达到简便易行，从而缩短工期。
主要配置结构为：钢柱、支撑绳、拉锚绳那、缝合绳、减压环。
被动防护网的型号： RX-025、RX-050、RX-075RXI-025、RXI-050、RXI-075、RXI-100、RXI-150、RXI-200等。
