更换变压器施工方案变压器是电力系统中重要的电力装备之一，主要用于改变电压的大小以适应不同的电力传输和分配需求。

在变压器的施工中，需要注意各项技术规范和安全要求，以确保变压器的正常运行和使用安全。

下面是一个更换变压器施工方案的示例，以供参考。

变压器更换施工方案一、项目概述本项目位于某电力变电站，目的是更换一台老化严重的变压器，以提高变电站的运行效率和电力传输稳定性。

变压器更换施工将分为准备工作、拆卸原变压器、安装新变压器和调试等四个阶段进行。

二、准备工作1. 进行详细的项目规划，包括施工时间表、资源需求和施工队伍组建等。

2. 联系供应商，订购新变压器，并确保新变压器的质量和性能满足要求。

3. 准备所需的施工设备和工具，如吊车、吊带、工具箱等。

4. 制定安全措施和应急预案，并进行培训和演练，以确保施工过程中的安全。

三、拆卸原变压器1. 制定拆卸方案，包括对原变压器的停电、固定和拆卸顺序等。

2. 确保施工人员穿着符合要求的安全防护装备，并进行必要的安全警示标志设置。

3. 使用吊车和吊带进行原变压器的吊装，以确保吊装过程平稳安全。

4. 拆卸原变压器后，进行必要的清理和检修，以便后续安装和调试。

四、安装新变压器1. 制定安装方案，包括就位位置的确定、电缆连接和冷却系统的安装等。

2. 确保施工人员按照要求进行新变压器的就位，并进行必要的固定和调整。

3. 进行电缆的连接，确保连接的牢固和电气性能的可靠。

4. 安装冷却系统，并进行必要的检测和调试。

五、调试和验收1. 进行新变压器的电气和机械性能测试，确保变压器的正常运行。

2. 对新变压器进行负荷测试，以确保其满足预定的电力传输和分配要求。

3. 进行安全检查和验收，以确保新变压器的使用安全。

4. 编写施工总结和验收报告，以便后续的维护和管理工作。

六、项目总结本次变压器更换施工按照施工方案顺利进行，新变压器已经安装并顺利投入使用。

在整个施工过程中，严格遵守各项安全规范和操作规程，保证了施工人员的安全，并确保了变压器的正常运行和使用效果。

变电站主变安装施工方案

一、工程概况本工程为XX变电站主变安装工程，工程内容包括主变设备的安装、调试及验收。

主变设备为XX型，容量为XX兆伏安。

工程地点位于XX市XX区XX变电站内。

二、施工组织机构1. 项目经理：负责整个项目的组织、协调、指挥和监督。

2. 技术负责人：负责施工过程中的技术指导和质量监督。

3. 施工班组长：负责班组施工的具体安排和执行。

4. 质量监督员：负责对施工过程进行质量监督。

5. 安全员：负责施工过程中的安全监督。

三、施工进度计划1. 施工准备阶段：10天2. 设备运输及进场阶段：5天3. 设备安装阶段：30天4. 调试阶段：15天5. 验收阶段：5天四、施工技术方案1. 设备安装（1）按照设备厂家提供的安装说明书进行安装。

（2）安装过程中，严格按照施工规范和操作规程进行。

（3）安装过程中，对设备进行检查，确保设备安装质量。

2. 调试（1）按照设备厂家提供的调试规范进行调试。

（2）调试过程中，对设备进行测试，确保设备性能符合要求。

（3）调试完成后，对设备进行试运行，确保设备运行稳定。

五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 施工过程中，严格遵守操作规程，防止误操作。

4. 定期对施工现场进行安全检查，及时发现并排除安全隐患。

六、施工质量保证措施1. 严格按照国家相关标准和规范进行施工。

2. 对施工人员进行技术培训，提高施工人员的技术水平。

3. 对施工过程进行质量监督，确保施工质量。

4. 对设备进行严格检查，确保设备质量。

七、施工环境保护措施1. 施工过程中，采取有效措施减少施工噪声和粉尘污染。

2. 施工现场设置围挡，防止施工垃圾和废水外溢。

3. 施工结束后，及时清理施工现场，恢复原状。

八、施工总结1. 施工过程中，严格按照施工方案进行施工，确保施工质量。

2. 施工过程中，加强安全管理，确保施工安全。

3. 施工结束后，对施工过程进行总结，为今后的施工提供借鉴。

变压器更换施工方案

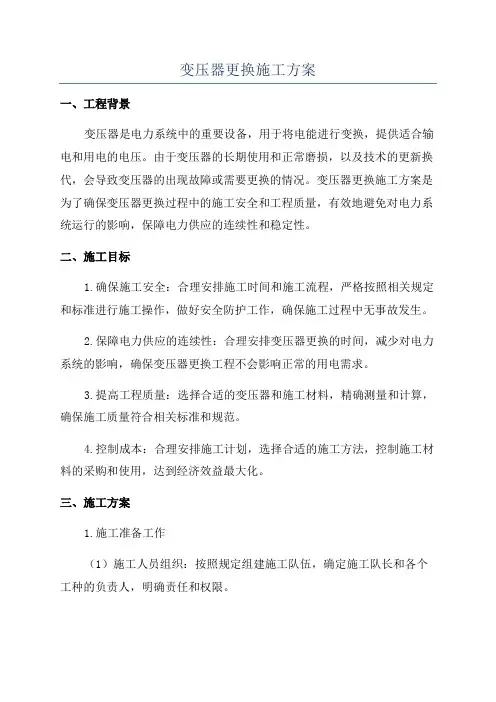

变压器更换施工方案一、工程背景变压器是电力系统中的重要设备，用于将电能进行变换，提供适合输电和用电的电压。

由于变压器的长期使用和正常磨损，以及技术的更新换代，会导致变压器的出现故障或需要更换的情况。

变压器更换施工方案是为了确保变压器更换过程中的施工安全和工程质量，有效地避免对电力系统运行的影响，保障电力供应的连续性和稳定性。

二、施工目标1.确保施工安全：合理安排施工时间和施工流程，严格按照相关规定和标准进行施工操作，做好安全防护工作，确保施工过程中无事故发生。

2.保障电力供应的连续性：合理安排变压器更换的时间，减少对电力系统的影响，确保变压器更换工程不会影响正常的用电需求。

3.提高工程质量：选择合适的变压器和施工材料，精确测量和计算，确保施工质量符合相关标准和规范。

4.控制成本：合理安排施工计划，选择合适的施工方法，控制施工材料的采购和使用，达到经济效益最大化。

三、施工方案1.施工准备工作（1）施工人员组织：按照规定组建施工队伍，确定施工队长和各个工种的负责人，明确责任和权限。

（2）施工机械设备：根据实际需求，选用适当的施工机械设备，如吊车、叉车、电动葫芦等。

2.施工流程（1）停电准备：提前向电力供应部门申请停电，根据停电时间确定更换变压器的具体时间。

（2）拆除旧变压器：在停电后，先进行拆除旧变压器的工作。

施工人员带好个人防护用品，先切断变压器与其它设备的连接，然后卸下所有的电缆和线束，最后使用起重机器将旧变压器从底座上吊卸下。

（3）清理和检查底座：将底座上的残留物清理干净，并对底座的结构和支撑部分进行仔细检查。

（4）安装新变压器：将新变压器运输至现场，并使用吊车等设备将其安装到底座上。

在安装过程中，要确保变压器与底座之间的平稳对接，以及所有连接的准确位置。

（5）连接线缆：安装好变压器后，对其连接线缆进行检查和安装。

确保每根线缆都与正确的接线端子连接，并进行牢固固定。

（6）联调检测：变压器安装完成后，进行联调检测。

变压器更换施工方案

变压器更换施工方案1. 引言本文档旨在提供一种变压器更换施工方案，以确保变压器更换工作的顺利进行。

变压器是电力系统中重要的设备之一，因此在更换变压器时，需要遵循一定的施工流程和安全措施。

以下是详细的施工方案。

2. 施工前准备在进行变压器更换施工前，需要进行以下准备工作：2.1 设计变压器更换方案在更换变压器之前，需要进行仔细的设计和计划。

确定更换变压器的型号、容量和技术规格等，并制定详细的变压器更换方案。

2.2 进行材料和设备清单根据变压器更换方案，编制材料和设备清单，确保所需的材料和设备充足，并进行采购和调度工作。

2.3 确保施工人员具备技术要求施工人员需要具备一定的电力设备维修和操作经验，具备相关证书和培训资质。

需要对施工人员进行培训，熟悉变压器更换方案和操作流程。

2.4 安全措施确保施工现场的安全措施得到落实。

包括为施工人员提供个人防护装备（如安全帽、手套、防护眼镜等），设置明显的警示标志，以及进行施工现场的消防和安全检查。

3. 施工流程本节将详细介绍变压器更换的施工流程，以下为基本步骤：3.1 施工准备在施工现场设置施工区域，确保施工区域的安全。

同时，对原有变压器进行停电处理，确保施工安全。

3.2 拆装工作首先，针对原有变压器，进行拆卸工作。

剥离原有变压器的接线，并拆下接地线。

3.3 安装新变压器将新变压器放置在预先准备好的位置上，与电力系统进行连接。

根据变压器更换方案，进行接线和接地工作。

3.4 施工验收完成变压器更换后，进行施工验收工作。

包括检查接线是否正确、接地是否良好，以及进行必要的试验和检测。

4. 施工注意事项在进行变压器更换施工时，需要注意以下事项：4.1 施工期间停电变压器更换施工期间，需要对变压器所在的电力系统进行停电处理。

在停电之前，需要提前通知相关部门和用户，确保施工工作不会对电力供应造成影响。

4.2 按照规定操作施工人员在进行变压器更换施工时，需要按照相关的操作规定和标准操作。

变压器更换安装施工方案

变压器更换安装施工方案1. 引言变压器是电力系统中的重要设备之一，它可以将电能从一种电压等级转换为另一种电压等级。

在某些情况下，需要更换变压器。

本文将介绍变压器更换安装的施工方案。

2. 施工准备2.1 工具和材料准备在进行变压器更换安装施工前，需要准备以下工具和材料： - 手持工具：螺丝刀、扳手、电钳等； - 测量工具：电压表、电流表等； - 安全设备：安全带、安全帽、工作手套等； - 变压器更换部件：新的变压器、连接线等； - 隔离开关：用于切断电源。

2.2 质量控制要求•施工人员应具备相关电力设备安装维修相关工作经验和技能，并持有相应的资格证书；•施工过程中应严格按照国家相关标准和规范进行操作，确保施工质量；•验收前应进行必要的测试和检查，确保设备安装正确、接线正常。

3. 施工步骤3.1 施工前准备•制定施工计划，确保施工进度和质量；•对原有变压器进行试运行和检查，评估其工作状态；•准备施工所需的工具和材料。

3.2 断电和停电•在变压器所在区域设立警示标识，并告知相关人员；•使用隔离开关切断电源，确保变压器处于断电状态；•通知相关部门停电。

3.3 拆除旧变压器•卸下旧变压器上的接线；•拆除固定旧变压器的螺母和螺栓；•使用合适的起重设备（如吊车）将旧变压器安全地拆除。

3.4 安装新变压器•将新变压器移至施工位置，并使用合适的起重设备进行安装；•连接新变压器的接线，确保连接牢固；•进行绝缘测试，确保接线正确。

3.5 初次试运行•连接变压器的输入电源，注意极性；•试运行新变压器，观察运行情况；•测量新变压器的输入输出电压、电流，核查是否满足设计要求。

3.6 完成安装•根据测试结果，进行必要的调整和改进；•固定好新变压器的螺栓和螺母，确保稳定；•清理现场，消除安全隐患；•填写相关安装记录和报告。

4. 安全措施•操作人员必须戴上安全帽、安全鞋等个人防护装备；•严禁在施工过程中吸烟或者使用明火；•施工现场应保持干燥，防止漏电和短路事故；•使用隔离开关切断电源，并在操作部位标明警示标识。

更换变压器施工方案

更换变压器施工方案1. 引言本文档旨在描述更换变压器的施工方案，包括准备工作、实施步骤以及注意事项等。

更换变压器是电力设备维护和更新中的常见任务，正确的施工方案能够保证工作的顺利进行，提高安全性和效率。

2. 准备工作在进行变压器更换施工前，需要进行一系列的准备工作，包括以下内容：2.1 确定更换计划首先需要确定更换计划，包括更换时间、地点以及变压器的型号和数量等信息。

同时需要评估工作量，计划所需的施工时间。

2.2 资材准备根据更换计划，准备所需的材料和设备，包括新的变压器、工具、安全设备等。

确保所选材料和设备符合规范要求，并做好备用计划以应对可能出现的问题。

2.3 安全措施施工前需制定详细的安全措施，确保工作人员的安全。

包括安全培训、安全设备的准备以及施工现场的保护措施等。

同时，需要与相关部门协调，确保施工期间的电力供应和其他相关事宜的安排。

3. 实施步骤根据准备工作的完成情况，可以按照以下步骤进行变压器的更换施工：3.1 断电和拆除旧变压器在更换变压器前，必须确保变压器所在的电路已经断电。

然后，按照安全规程，拆除旧的变压器。

注意遵循正确的操作步骤，确保人身安全和设备完整。

3.2 安装新变压器在拆除旧变压器后，需要按照变压器的安装要求，安装新的变压器。

确保连接正确、紧固可靠，并按照相关标准进行接地和绝缘测试。

3.3 调试和测试安装新变压器后，需要进行调试和测试，确保设备正常运行。

包括输出电压的测量、温度的监测等。

如有异常情况，需要及时处理。

3.4 通电和运行验证调试和测试完成后，进行通电操作，确保变压器正常工作。

同时进行运行验证，观察指示灯和仪表的状态，确保一切正常。

4. 注意事项在变压器更换施工过程中，需要注意以下事项：•安全第一：始终保持施工区域的安全，正确使用个人防护装备，并进行必要的安全培训。

•遵循规范：按照相关标准和规范执行施工操作，确保施工质量和安全性。

•与相关部门协调：与电力公司、消防部门等相关部门进行沟通和协调，确保施工期间的安全和电力供应。

更换变压器的施工方案

更换变压器的施工方案1. 引言变压器作为一种重要的电力设备，在电力系统中起着起步作用。

然而，由于长期运行或其他因素的影响，变压器可能会出现故障或需要更换。

为确保电力系统的正常运行，更换变压器的施工方案必不可少。

本文将介绍更换变压器的施工方案，并提供一些建议。

2. 施工前的准备工作在更换变压器之前，需要进行一些准备工作，以确保施工顺利进行。

以下是一些需要考虑的因素：2.1 施工计划制定详细的施工计划是必要的，以确保施工按时完成，并尽量减少对电力系统的影响。

在计划中应包括工作阶段、时间安排、资源需求等信息。

2.2 安全措施施工过程中应重视安全，为工作人员提供必要的安全防护装备，并确保他们了解相关安全程序和操作方法。

此外，应进行周边环境考察，以防止施工过程中的安全风险。

2.3 材料和设备准备在施工前，需要准备好更换变压器所需的材料和设备。

这些包括新的变压器、绝缘材料、电缆、工具等。

确保这些材料和设备的质量符合相关标准，并保证供应充足。

2.4 施工人员培训对施工人员进行培训和指导是至关重要的。

他们应了解施工方案的工作流程以及相关操作规程。

培训内容包括绝缘操作、设备安装和连接、测试等方面的知识。

3. 施工流程3.1 施工准备在施工前，应对原变压器进行停电处理，并进行必要的检查和测试，以确保操作安全。

同时，根据施工计划准备好所需材料和工具。

3.2 拆卸旧变压器首先，切断旧变压器与电网的连接，拆除各种连接线缆。

然后，对旧变压器进行拆卸，并妥善处理废弃材料。

3.3 安装新变压器将新变压器移动到施工现场，并与电网进行连接。

在连接过程中，要确保各种电缆的正确安装和绝缘，以及设备的牢固固定。

3.4 调试和测试在安装完成后，对新变压器进行调试和测试，以确保其正常运行。

这包括对其电气性能、绝缘性能、温升情况等进行检测。

3.5 系统恢复调试和测试完成后，可以将电网重新连接并进行系统恢复。

在系统恢复过程中，需要进行必要的监测和检测，以确保系统安全和正常运行。

主变改造(更换)工程施工组织措施

主变改造（更换）工程施工组织措施紧水滩水电站#3主变改造工程批准：审核：审定：编写：安全施工方案XXXX公司二○一○年九月六日目录一、工程概况二、施工组织三、施工方案四、安装进度计划五、质量管理六、安全管理七、环境保护及文明施工八、主要施工人员名单九、资料管理紧水滩电厂3号主变改造项目是紧水滩电厂2021-2021年省控专项技改工程。

3号主变为220KV双圈升压变压器，抗短路能力为D级。

根据浙江省电力公司变压器抗短路能力不足专项改造要求，以及紧水滩电厂机组增容改造规划要求，更换3号主变，以提高3号主变技术性能和变电容量主变技术参数型号额定电压额定容量冷却方式运输重量总重生产厂家旧主变主要参数新主变主要参数一、工程概况SFP3―120000/220 242±2.5%/10.5 120000/120000 强迫油循环风冷却 5 99 155 常州变压器厂 kV kVA 组t t SFP―150000/220 242±2.5%/10.5 150000/150000 强迫油循环风冷却 4 114 160 广州伊林变压器有限公司 kV kVA 组 t t 工程范围1．旧主变及组件的拆除。

旧主变本体及组件运输至甲方指定的存放点 2．新主变的就位（配合运输公司）。

3．新主变组件安装、电气连接。

4．旧电缆拆除，新电缆的敷设与接线。

5．中性点设备的安装、调试。

6．放油池的防腐处理，鹅卵石的更换。

7．低压侧避雷器更换，避雷器基础防腐处理。

8．消防水管更换。

9．配合电厂进行主变相关电气试验工作。

10．配合主变启动试验工作。

二．施工组织1．本工程由XXXXX公司厂电气安装队负责施工。

2．现场管理应完善现场施工管理网络，对本工程电气施工全过程的质量、安全、进度、文明施工等进行严格的管理。

3．公司各职能部门依照公司管理手册做好分内工作，对工程的各对口职能具有指导、检查、监督职责，公司工程部负责协调公司与外部关系及技术管理工作。

303总变3号主变压器更换施工方案

303总变3号主变压器更换施工方案一、施工前的准备工作：1.确认主变压器更换的具体位置和施工方案，制定详细的施工计划，并与相关单位协调好施工时间和交通管制等事宜。

2.对原主变压器进行全面检查，确定更换原因及要更换的主变压器型号和参数，做好备用主变压器的准备工作。

3.准备好所需的施工工具和设备，确保施工过程中的安全和顺利进行。

4.在施工现场搭建起安全围栏和指示牌，确保施工区域的安全。

二、主变压器更换的具体施工步骤：1.确保停电并对原主变压器进行全面检查，确认原主变压器已经安全切断电源。

2.开始拆卸原主变压器，拆除原主变压器周围的各类管道和线路，并做好记录。

3.清理施工区域，确保安全施工，清除施工现场的杂物和危险物品。

4.安装新主变压器，根据施工方案和技术要求逐步进行主变压器的安装工作。

5.连接新主变压器，接通线路，进行电气调试和检验，确保主变压器正常运行。

6.完成主变压器更换后的安全检查和试运行，确保主变压器的正常运行和安全性。

7.清理施工现场，恢复现场秩序，确保施工现场的整洁和安全。

8.对新主变压器进行全面检查和测试，确保其正常运行。

三、施工后的总结和验收：1.与相关单位一起对主变压器更换的施工过程进行总结，并及时处理施工中出现的问题。

2.对新主变压器进行定期检查和维护，确保其长期稳定运行。

3.进行主变压器更换的验收和评估，确保施工质量符合规定标准。

4.做好相关记录和档案的整理和归档工作，以备以后查阅和参考。

通过以上的施工方案，我们将确保主变压器更换的安全、顺利进行，并使新主变压器在运行过程中更加稳定可靠。

同时，我们将积极配合相关单位进行验收和评估工作，确保主变压器更换的质量符合标准。

希望我方的施工方案能够得到您的认可和支持，谢谢！。

主变设备安装施工方案

本项目为XX变电站主变设备安装工程，主要包括2台容量为1000兆伏安的主变压器及其附件的安装。

主变压器为单相自耦变压器，单相附件安装约27吨，单相注油、热油循环约50吨。

工程地点位于XX市XX区，建设工期为40至50天。

二、编制依据1. 《电力设备安装工程施工及验收规范》GB 50257-20102. 《电力设备安装工程质量检验评定标准》GB 50260-20133. 《电气装置安装工程高压电器施工及验收规范》GB 50149-20104. 《电气装置安装工程电气设备交接试验标准》GB 50150-2016三、施工方案1. 施工准备（1）组织施工队伍，明确施工人员职责。

（2）根据工程进度计划，合理安排施工材料、设备、工具等。

（3）对施工人员进行技术培训，确保施工质量。

（4）做好施工现场的布置，确保施工安全。

2. 施工步骤（1）基础验收：对主变压器基础进行验收，确保符合设计要求。

（2）设备运输：采用吊车将主变压器及附件运输至施工现场。

（3）设备安装：按照施工图纸和规范要求，进行主变压器及附件的安装。

（4）设备调试：完成主变压器及附件安装后，进行设备调试，确保设备运行正常。

（5）设备验收：完成设备调试后，进行设备验收，确保设备符合设计要求。

3. 施工质量控制（1）严格按照规范要求进行施工，确保施工质量。

（2）加强施工过程中的监督检查，发现问题及时整改。

（3）做好施工记录，确保施工过程可追溯。

4. 施工安全措施（1）施工现场设置安全警示标志，确保施工人员安全。

（2）施工人员必须佩戴安全帽、安全带等防护用品。

（3）施工过程中，注意用电安全，防止触电事故发生。

（4）做好施工机械设备的维护保养，确保设备安全运行。

四、进度安排1. 第1周：完成施工准备、设备运输。

2. 第2周：完成主变压器基础验收、设备安装。

3. 第3周：完成设备调试。

4. 第4周：完成设备验收、施工总结。

五、注意事项1. 严格按照施工图纸和规范要求进行施工。

主变保护装置改造工程施工方案

随着我国电力系统规模的不断扩大和运行方式的日益复杂，主变作为电力系统的重要设备，其安全稳定运行对于整个电网的稳定运行至关重要。

然而，由于主变设备长期运行，其保护装置存在老化、性能下降等问题，给电网的安全稳定运行带来潜在风险。

为了提高主变保护装置的性能，确保电网安全，本工程对主变保护装置进行改造。

二、工程目标1. 提高主变保护装置的性能，确保主变设备安全稳定运行。

2. 提升主变保护装置的可靠性，降低故障率。

3. 优化主变保护装置的配置，满足电网运行需求。

三、施工方案1. 施工准备（1）组织施工队伍，明确施工人员职责。

（2）制定施工计划，合理安排施工进度。

（3）对施工人员进行技术培训，确保施工人员掌握相关技能。

（4）采购必要的施工材料、设备，确保施工顺利进行。

2. 施工步骤（1）拆除原主变保护装置：根据拆除要求，对原主变保护装置进行拆除，确保拆除过程中设备安全。

（2）安装新主变保护装置：按照设备安装要求，对新的主变保护装置进行安装，确保安装牢固、正确。

（3）调试新主变保护装置：对安装完成的主变保护装置进行调试，确保其性能符合要求。

（4）联调测试：对新主变保护装置与相关设备进行联调测试，确保系统稳定运行。

（5）试运行：在新主变保护装置投入运行后，进行试运行，观察设备运行状态，确保设备安全稳定运行。

3. 施工质量控制（1）严格控制施工材料、设备的质量，确保符合国家相关标准。

（2）严格执行施工规范，确保施工质量。

（3）加强施工过程中的质量监督，发现问题及时整改。

（4）对施工人员进行质量意识教育，提高施工人员质量意识。

四、施工安全措施1. 严格执行施工现场安全管理制度，确保施工安全。

2. 对施工人员进行安全教育培训，提高施工人员安全意识。

3. 加强施工现场安全管理，防止发生安全事故。

4. 配备必要的安全防护设施，确保施工人员安全。

五、施工进度安排1. 施工准备阶段：预计1周。

2. 施工阶段：预计2周。

3. 调试阶段：预计1周。

主变大修施工方案

主变大修施工方案一、施工背景和目标主变是电力系统中的重要设备，承担着电力输送和转换的重要任务。

随着电力系统的运行时间的增长，主变设备会出现老化和损坏的情况，需要进行大修施工，以保证电力系统的稳定运行和供电质量。

本文将就主变大修施工方案进行详细的介绍和分析。

二、施工方案1.确定施工范围首先需要明确主变大修的具体范围和内容，包括对主变设备进行维护和更换的部位，如绝缘子、变压器油、绕组、端子等。

2.制定施工计划根据主变大修的具体情况和实际需求，制定详细的施工计划，包括施工的时间、地点、工序和施工人员的安排等。

3.准备施工材料和工具根据施工计划，准备好所需的施工材料和工具，包括绝缘材料、维修设备、电缆、油桶等。

确保施工中所需的材料和工具齐全，并按照相关标准进行验收。

4.施工准备工作在进行主变大修施工之前，需要进行一系列的准备工作，包括拆除旧设备、清理施工现场、布置安全警示标志、搭建临时围栏等。

确保施工现场的安全和整洁。

5.施工工序（1）拆除和清理工序：拆除旧设备和清理施工现场，确保施工的顺利进行。

（2）更换绝缘材料和部件工序：根据施工计划，更换主变绝缘材料和部件，如绝缘子、绕组等。

确保主变设备的电气绝缘性能符合要求。

（3）更换变压器油工序：更换变压器油是主变大修的重要工序，需要根据施工计划和要求进行更换，并对新油进行测试和检验。

（4）绝缘试验和保护调试工序：在施工完成后，对主变进行绝缘试验和保护调试，确保设备的可靠性和安全性。

6.安全措施在进行主变大修施工时，需注意以下几点的安全措施：（1）制定详细的施工安全措施和制度，确保施工人员的安全。

（2）严格执行施工现场的安全管理制度，保证施工过程中不发生事故。

（3）对施工人员进行安全教育和培训，提高他们的安全意识和技能。

（4）合理安排施工人员的工作时间和休息时间，避免因疲劳而引发事故。

三、施工效果评估在主变大修施工完成后，需要对施工效果进行评估，确保施工质量和效果符合要求。

主变保护安装施工方案

本工程为某110kV变电站主变保护安装施工，主变压器型号为SFP-40MVA/110kV。

为确保施工安全、顺利进行，特制定本施工方案。

二、施工组织机构1. 项目经理：负责全面协调、组织、指挥施工工作。

2. 技术负责人：负责技术指导和监督施工质量。

3. 施工负责人：负责现场施工管理和施工进度控制。

4. 安全负责人：负责施工现场安全管理工作。

三、施工任务分工1. 施工班：负责主变保护设备安装、调试、试验等工作。

2. 材料组：负责设备、材料的采购、运输、保管等工作。

3. 安全组：负责施工现场安全管理工作。

四、施工进度计划1. 施工准备阶段：2天2. 设备安装阶段：5天3. 调试、试验阶段：3天4. 验收阶段：1天五、施工技术方案1. 施工前准备（1）熟悉图纸，了解主变保护设备的性能、技术参数和安装要求。

（2）核对设备数量、型号、规格，确保与设计图纸相符。

（3）检查施工工具、设备，确保完好、适用。

2. 设备安装（1）根据设计图纸，在主变保护室预留位置，进行设备安装。

（2）按照设备安装要求，进行设备固定、接线。

（3）检查设备安装质量，确保牢固、可靠。

3. 调试、试验（1）对主变保护设备进行功能测试，确保各项功能正常。

（2）对保护装置进行调试，确保保护动作正确、可靠。

（3）对主变保护系统进行整体调试，确保各环节协调、稳定。

4. 验收（1）检查设备安装、调试、试验情况，确保符合设计要求。

（2）进行保护装置联调试验，确保保护系统稳定、可靠。

（3）整理施工资料，编写验收报告。

六、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场设置警示标志，防止非施工人员进入。

3. 施工过程中，严格执行操作规程，确保施工安全。

4. 施工结束后，对施工现场进行清理，确保整洁、安全。

七、文明施工及环境保护1. 施工现场保持整洁，做到“工完料尽、场地清”。

2. 施工过程中，注意环境保护，减少对周围环境的影响。

3. 施工结束后，对施工场地进行恢复，恢复原状。

变压器更换施工方案

变压器更换施工方案目录一、项目概述 (2)1. 工程背景 (2)2. 项目目标 (3)二、工程准备与实施计划 (4)1. 施工队伍组织及分工 (6)1.1 负责人职责 (6)1.2 技术组职责 (7)1.3 施工队伍职责 (8)2. 施工前准备 (9)2.1 技术资料准备 (10)2.2 施工材料准备 (11)2.3 施工工具及设备检查 (12)3. 施工进度计划安排及时间表 (13)三、变压器更换具体步骤与操作规范 (14)1. 变压器选择及参数确认 (15)1.1 型号选择原则 (17)1.2 参数核对与确认 (18)2. 停电及安全措施布置 (18)2.1 停电操作规范及注意事项 (20)2.2 安全防护措施布置要求 (21)3. 变压器拆卸与安装流程 (22)3.1 拆卸步骤及注意事项 (23)3.2 安装步骤及注意事项 (23)4. 调试与验收标准 (25)一、项目概述本次变压器更换施工方案旨在对现有变压器进行升级或更换，以满足电力系统日益增长的需求。

该项目涉及对现有变压器的评估、新变压器的选购与采购、安装调试、旧变压器的拆除以及现场安全防护措施等多个环节。

变压器作为电力系统中的关键设备，承担着电能传输和分配的重要任务。

随着城市的发展和用电需求的增加，原有变压器已无法满足当前的性能要求，存在容量不足、能效低下等问题。

对变压器进行及时更换，对于提高电力系统的稳定性和效率具有重要意义。

本项目将严格按照国家电网公司的规定和要求进行施工，确保施工质量和安全。

在施工过程中，我们将采用先进的设备和技术，确保施工进度和质量的同步提升。

我们将严格遵守相关环保法规，减少施工过程中的环境污染。

通过本次变压器更换施工，我们期望能够提高电力系统的运行效率，为城市的可持续发展做出贡献。

1. 工程背景随着城市的发展和工业化进程的加速，电力需求日益增长，变压器作为电力系统中的重要设备，其安全、稳定运行至关重要。

长期在恶劣环境下运行，变压器难免会出现老化、损坏等问题，影响电力系统的正常供电。

110KV主变压器更换安全施工组织方案

茅1#主变、张1#主变更换安全施工方案单位：检修工区会签：2014.09.12茅1#主变、张1#主变更换安全施工方案一、综合说明1 编制依据1.《电气装置安装工程施工及验收规范汇编》2.《电气装置安装工程电气设备交接试验标准》〕GBJ150-91〔3.《国家电网公司电力安全工作规程》4.《茅1#主变更换》、《张1#主变更换》技术图纸5.茅1#主变、张1#主变更换技术方案2 工程概况由于茅箭变电站变压器容量不够,国庆期间新购4万kVA主变更换原茅1#主变,将退下原茅1#主变运到张变临时存放,10月中旬更换张1#主变；原张1#主变退运后,运到指定位置存放与现客服中心楼前备用变压器一起拍卖.3 施工组织结构及职责2工艺设备3工具及辅材各分项负责人根据设计图纸提前填写材料清单,施工前对所需辅材和工具进行清点和核对,对所缺部分及时向技术装备科汇报.注：由于特殊情况,现场需要更换负责人和监护人时,由分项工作负责人确定人选.三、施工进度四、施工方法4.1旧茅1#主变附件的拆除项目及须知1、1#主变拆除项目及顺序：引线——放油——母线桥——二次线——油枕连管及瓦斯继电器——高压套管——油枕——中性点套管——本体上的连管——开关小油枕——铁芯套管——散热片.低压套管不拆,高压、中性点升高座不拆.2、放油前,先关闭所有散热片碟阀,将散热片里的油放出一部分,并试着打开散热片顶部排气孔,判断散热片蝶阀是否关闭严密,若顶部排气孔渗油,证明蝶阀关闭不严,做好标记不能拆除.然后同时排放本体和蝶阀关闭严实的散热片里的油,并直接抽到3吨油罐里储存.将油放到离应拆除最低部件法兰下5公分即可.3、高压套管和中心点套管拆下后,先用大塑料布包好,塑料布封口处用扎带扎紧,等新主变的套管包装箱褪下后,将旧主变的这四只套管放置包装箱内,封好盖.4、附件拆除后都随主变一起运至张湾,散热片放置在主变旁,高压套管等附件包装好放在散热片的旁边中.变压器附件拆除后所有接口处立即用原密封件加堵板密封,以防受潮和油泄漏.5、在拆除二次电缆时,注意不要破坏能够使用的二次电缆,以备新变压器之用.对能够继续使用的二次电缆在拆除之前应做好记录.6、母线桥不拆,与新主变利用软连接继续使用,变压器本体上的低压母线桥架保留好,去张湾后要继续使用.7、在线滤油装置从中性点支柱上拆下随主变一起运至张湾.4.2旧茅1#主变移出和新变压器本体就位1、旧主变本体由厂家移出,并放到指定地点,不能影响新主变的就位工作.2、新变压器本体到场后,先检查冲撞记录仪,看记录的加速度是否超出了变压器运输要求的加速度,若超出了要求,需吊罩检查,其施工方案见《变压器吊罩检查预案》.同时需做本体内的变压器油的耐压试验,以确定变压器在储存和运输过程中是否受潮.3、新变压器本体由厂家就位,由技术人员指定具体位置.新、旧主变在茅箭变电站就位示意图：4、待新主变就位后,旧茅1#主变开始装车,转运至张湾变电站,就位位置如图所示：5、旧茅1#主变运输过程中,根据前期测量运输通道的结果表明,旧茅1#主变的低压套管和高压套管的升高座可以不拆,运输途中,跟随一辆8吨吊车,有高度欠缺的地方,用吊车轻抬阻挡物<暖气管道等>.注意此时一定要有人监护,如果存在问题,立即停止通行,严禁各类损坏套管的事情发生.4.3新变压器附件安装及须知1、变压器附件安装顺序：铁芯及夹件绝缘电阻测试——铁芯及夹件引出线——低压套管安装——散热片安装——油枕安装——高压、中性点升高座安装——高压、中性点套管试验及安装——瓦斯继电器、连管安装——补油——排气——变压器接地、附件编号、低压母排制作安装、中性点设备安装、高压引线制作安装、电缆敷设及二次接线、分接开关调试——交接试验——验收送电.注：黑体字所示项目必须有严格的安装顺序,其余部分可按实际情况调整.2、本体就位后,附件车进入工作场地,开始卸车,同时安排人员进行开箱验收.将瓦斯继电器交继电班校验.注：拆套管包装箱时,注意不要使包装箱损坏,包括包装套管的塑料布,以便用来封装旧主变的套管.3、厂方运到的变压器备用油是放到油桶里的,需汇聚到大罐里,做油耐压试验.可先将备用油运到工区存放,在变压器需补油的早上,用板式过滤机将油桶里的油抽到工区存放的10吨大罐里,10吨大罐应先冲洗擦拭干尽.然后做油耐压试验,试验合格,可直接将油运到现场补油,试验不合格需真空滤油.4、低压套管安装在厂家的指导下完成.在安装套管底部接线时,应在底部垫一块干净的破布,防止异物落入变压器油箱,所用扳手应用白布带系住套在手上,接头处螺丝应紧固.5、高压、中性点套管安装：先进行介损测试,安装高压套管时,将引线导电杆临时用M12螺栓连接,在螺栓上连接好铁丝,在落下套管的同时,用铁丝将导电杆拉出,然后安装导电杆卡簧,密封垫,将军帽.套管落上法兰前再次检查密封垫摆放是否到位、平整.6、在安装连管之前,与连管相连部件的螺丝可先不上紧,在连管安装到位之后,上紧所有螺栓.安装连管时,严禁用不符合规范的工具撬、顶连管口.7、对所有有密封垫的附件,在紧固螺栓前,应再次检查：密封垫是否完好、到位、平整,检查合格后方可紧固螺栓.紧固螺丝时要均匀上紧,将密封垫压缩三分之一即可.8、补油及排气：打开所有碟阀,并全面检查碟阀的开启状态<此时应通知技术装备科中间验收>,开始本体补油,从油枕注油管或油枕顶部的排气孔补油,直到油枕隔膜内室里的气体排尽,如排不尽,就从呼吸器连管处充氮气,直到油枕顶部的排气孔出油为止,此时要打开上面的碟阀,充气完毕后关闭.本体、散热片及瓦斯继电器应放气3遍.9、中性点连接好引线.10、按变压器交接试验标准做变压器交接试验.所有试验合格进行验收试送电工作.说明：1、所有连接面、密封圈,套管内、外表面、所安装的内部导电体均应擦拭干净、干燥.2、所有附件里面不能受潮,受潮后应干燥处理后安装.4.4张1#主变拆除及须知1、1#主变拆除项目及顺序：引线——放油——母线桥——二次线——油枕连管及瓦斯继电器——高压套管——油枕——中性点套管——本体上的连管——开关小油枕——铁芯套管——散热片.低压套管不拆,高压、中性点升高座不拆.2、放油前,先关闭所有散热片碟阀,将散热片里的油放出一部分,并试着打开散热片顶部排气孔,判断散热片蝶阀是否关闭严密,若顶部排气孔渗油,证明蝶阀关闭不严,做好标记不能拆除.然后同时排放本体和蝶阀关闭严实的散热片里的油,并直接抽到储油罐里储存.3、附件拆除后,用原密封件加堵板封堵好空洞.<开工前在仓库收集可用的堵板,如若没有,可根据尺寸用铁板加工,或是挪用客服中心楼前旧主变的堵板>.4、拆下来的旧主变移位至原茅1#主变在张湾站临时存放的位置,等待拍卖后中标的单位拖走.4.5 旧茅1#主变在张湾变电站的安装及须知1、变压器附件安装顺序：铁芯及夹件绝缘电阻测试——铁芯及夹件引出线——散热片安装——油枕安装——高压、中性点套管试验及安装——瓦斯继电器、连管安装——补油——排气——变压器接地、低压母排制作安装、中性点设备连接、高压引线制作安装、二次接线、分接开关调试——交接试验——验收送电.所有动过的密封件全部换新的.注：黑体字所示项目必须有严格的安装顺序,其余部分可按实际情况调整.2、抽出的原变压器油需汇聚到大罐里,做油耐压试验.在变压器需补油的早上,用板式过滤机将3吨油罐里的油抽到工区存放的10吨大罐里,10吨大罐应先冲洗擦拭干尽.然后做油耐压试验,试验合格,可直接将油运到现场补油,试验不合格需真空滤油.3、高压、中性点套管安装：先进行介损测试,安装高压套管时,将引线导电杆临时用M12螺栓连接,在螺栓上连接好铁丝,在落下套管的同时,用铁丝将导电杆拉出,然后安装导电杆卡簧,密封垫,将军帽.套管落上法兰前再次检查密封垫摆放是否到位、平整.4、在安装连管之前,与连管相连部件的螺丝可先不上紧,在连管安装到位之后,上紧所有螺栓.安装连管时,严禁用不符合规范的工具撬、顶连管口.5、对所有有密封垫的附件,在紧固螺栓前,应再次检查：密封垫是否完好、到位、平整,检查合格后方可紧固螺栓.紧固螺丝时要均匀上紧,将密封垫压缩三分之一即可.6、补油及排气：打开所有碟阀,并全面检查碟阀的开启状态,开始本体补油,从油枕注油管或油枕顶部的排气孔补油,直到油枕隔膜内室里的气体排尽,如排不尽,就从呼吸器连管处充氮气,直到油枕顶部的排气孔出油为止,此时要打开上面的碟阀,充气完毕后关闭.本体、散热片及瓦斯继电器应放气3遍.7、中性点引线连接.在线滤油装置安装.8、按变压器交接试验标准做变压器交接试验.所有试验合格进行验收试送电工作.五、施工安全措施2起吊工作4电气焊作业5 高压试验6 其它安全事项1、停电区域：茅1#主变.断开茅01、茅011、茅51,推上茅019地刀闸；在茅1#主变与茅51之间靠主变侧挂地线一组,带电区域做好布保,严禁车辆和人员越过.具体安全措施以现场工作票为准.2、开工前需请有关部门清理主变运输通道.3、开工前工作负责人组织工作班成员进行安全喊话,明确工作内容及范围,认真讲解并识别危险源,做好KY工作.并指定每道工序的工序负责人,该工序负责人要有责任心和一定的职业素养,能确保该工序顺利的完成.4、工作间断时,工作人员应从现场撤出,所有安全措施保持不动,继续工作时,工作负责人要再次向工作班成员强调工作内容及工作范围；次日复工时,工作负责人要重新检查安全措施是否符合工作票的要求,并组织好工作班成员进行安全喊话,明确工作内容及范围.5、工作人员劳保用品必须穿戴齐整<工区出发前>,登高作业时必须系好安全带,使用梯子工作时必须有人扶持,不得上下抛掷物体.6、拆除后的包装箱,放在指定位置,带有钉子的一端应将钉子取下或砸平,防止轧伤人员,现场杂物清理干净.7、作业前应对使用的电动工具、机具、设备进行电气检查,安全装置齐全有效,并有防雨措施,临时电源线按变电站人员指定处接取,电源线顺着摆放.8、材料、设备、仪器、工具应统一摆放,保证现场整洁有序.9、严禁在非工作区游逛,防止发生触电事故,工作期间严禁喝酒、打闹,严禁在现场吸烟.10、加强环镜保护,减少粉尘、噪声、废气等污染,保持现场卫生,施工过程中产生的废料要及时清理,做到工完场清.7 定置管理现场工器具、设备及车辆摆放应按照运行工区划定的区域位置整齐摆放六、质量保证措施1、严格按照施工图纸进行施工,如遇设计不符,应与技术装备科联系,现场解决.2、执行现场技术员的质量、工艺要求,并接受其技术指导.3、严把施工材料进场验收关,主要材料及设备进场后,经检验合格后,方可使用.4、严格执行工区技术专责编写的《变压器安装工艺质量标准》、《变电站二次回路现场安装工艺规范》.5、本次施工应特别注意以下几点：1>保护调试严禁漏项.2>设备及其附属设备安装牢靠,完好无缺.3〔高压引线、低压母排安装牢靠、接触良好,接地良好.4〔套管表面清洁,外观整洁,无脱漆、破损处.5〔试验数据真实可靠,合格后方可交接.作业人员签字：检修工区2014-9-12。

XX变主变保护装置更换施工方案

35kVXX变电站主变保护装置更换施工方案二〇一二年十二月一日说明一、本施工方案一式六份,分别送局生技部、安监部、调度中心、变电管理所，另一份放在施工现场，一份单位存档.二、施工方案经过上级审批通过后,必须严格按计划执行,各类施工必须按计划时间开工及在计划工期内完成。

三、施工方案中的各类施工，如涉及到需要办理停电第一种工作票时必须按规定报票.四、较大型的施工项目，如需有关部门人员到施工现场的，应事先告知。

五、在施工过程中如需申请中间验收的应及时通知相关部门人员组织中间验收，并妥善保管中间验收结论。

六、工程完工后申请竣工验收，经验收合格后,办理竣工报告及移交相关资料等.编制：审核：会审：批准:35kV草XX站主变保护装置更换施工方案一工程概况:由于草塘变主变差动保护装置差动保护存在缺陷，为了进一步保护证电网的安全运行，提高供电可靠性，根据局工作安排，需对35kVXX 变电站主变保护装置进行更换.主要工作如下:1、拆除原主变保护保护装置CSC221N，在该安装位置处安装新保护装置CSC-1、对柜面平布置需进行调整，装设保护压板面板下移;将最下面块面板上移一个位置；3、将五防电编码锁安装位置进行调整，对面板开孔，安装非电气量保护装置二组织措施：1、工作任务：草塘变电站主变保护装置更换工程施工2、现场人员安排及职责分工：电力调度控制中心总协调负责人：XXX—全面负责具体实施工作的协调管理工作负责人：XXX—全面负责具体神话工作的协调管理安全负责人：XXX—负责安全监督、工作人员的(包括厂家技术员）的监护技术负责人:XXX—负责技术监督，工作完毕后的资料报告的收集、整理、上报工作班成员：XXX、XXX 、厂家技术人员(1名）3、工作班成员必须严格遵守工地纪律,文明施工，施工完毕做到“工完、料尽、场地清”.4、施工结束必须严格执行验收制度，验收合格后方可投运。

5、计划工作时间为：2012 年月日－月日。

提前三天报工作申请.6、开工前在继保自动化班班内展开学习讨论，明确目标和任务，统一观点和认识.7、工作班成员必须服从工作负责人统一指挥和调度,且工作完后必须向工作负责人及时汇报.8、工作负责人应每天向工作班成员交待每天的具体工作任务、注意事项和危险点控制。

23 保护装置安装更换作业指导书

编号：ZY/JD-B/B-2/1
XXX 变电站 XXX kV XXX保护屏保护装置安装（更换）
作业指导书
编写：年月日
审核：年月日
年月日
年月日
批准：年月日
作业负责人：
作业时间：年月日时分至年月日时分
吉达变电分公司变电××队
1.工作任务
2.1.1 本作业指导书针对XXX 变电站 XXX kV XXX保护屏保护装置新安装（更换）工作。

3 作业准备阶段
3.2 主要工器具
3.2 主要工器具(续)
3.3 主要备品备件及材料
3.4 危险点分析及安全控制措施
3.4 危险点分析及安全控制措施(续)
3.5 人员分工
4 作业阶段
4.2 确认危险点及安全措施
4.3 作业流程
4.4 竣工
4.4 竣工(续)
5.附件。
