pwm芯片介绍
pwm芯片工作原理
pwm芯片工作原理PWM芯片工作原理什么是PWM芯片PWM（脉冲宽度调制）芯片是一种能够产生脉冲信号的集成电路。
脉冲信号的高电平时间与周期时间的比值决定了电平平均值，从而模拟出不同的电压或电流。
PWM芯片常被应用于各种电子设备中，如电源管理、电机驱动器、灯光控制等。
PWM芯片的原理PWM芯片通过控制输出信号的高电平时间和周期时间的比例，来模拟出不同的电平平均值。
具体原理如下：1.设置周期时间：PWM芯片需要设置一个固定的周期时间，该时间内完成一次完整的输出信号周期。
2.设置占空比：在周期时间内，设置输出信号高电平的时间占据整个周期时间的百分比，即占空比。
3.输出模拟信号：根据设置的占空比，芯片会自动产生具有相应高电平时间和周期时间的脉冲信号。
4.滤波作用：由于脉冲信号的高低电平切换频繁，为了使得输出信号更加稳定，一般会采取滤波器对脉冲信号进行滤波，得到一个模拟的输出信号。
5.控制电压或电流：产生的模拟信号经过滤波器后，可以通过放大电路、驱动电路等进行进一步处理，用于控制电压或电流输出。
PWM芯片的应用PWM芯片广泛应用于各个领域，包括但不限于以下几个方面：•电源管理：PWM芯片的输出信号可以被用于控制直流-直流（DC-DC）转换器，使其输出稳定的电压。
•电机驱动：PWM芯片能够通过调节高电平时间和周期时间的比例，控制电机的转速和运行方向。
•灯光控制：PWM芯片可用于调光控制，通过调节占空比实现灯光的亮度调节。
•音频处理：PWM芯片可以对模拟音频信号进行数字化处理，在音频播放等应用中起到重要作用。
总结PWM芯片通过控制输出信号的高电平时间和周期时间的比例，实现对模拟信号的模拟调节。
它在电源管理、电机驱动、灯光控制和音频处理等领域有着广泛的应用。
了解PWM芯片的工作原理，可以帮助我们更好地理解和应用相关的电子设备。
除了上述提到的应用领域，PWM芯片还有一些其他的特点和应用场景。
特点•精确控制：PWM芯片可以通过调节占空比来精确控制输出信号的平均电平值，从而实现对电压或电流的精确调节。
pwm 芯片
pwm 芯片PWM（脉冲宽度调制）芯片是一种用于生成可调节脉冲宽度的电子芯片。
它是一种广泛应用于自动控制和电子调节的集成电路，用于控制电平和电流，以实现对电机、灯光、音频等设备的调节和控制。
PWM芯片是工业控制系统中的关键部件，主要用于调节电平或电流。
通过调节脉冲的宽度和周期，可以控制被控设备的输出效果。
PWM芯片可以将输入信号转换为脉冲信号，进而通过控制开关管的开关时间来调节设备的工作状态。
PWM芯片的工作原理是通过调节信号的占空比来控制输出电平或电流。
占空比是指信号高电平时间与一个周期的比值。
当占空比越大，输出电平或电流越高，反之亦然。
PWM芯片通常会内置一个可调节的时钟，以便通过改变时钟频率来改变脉冲的周期。
PWM芯片具备以下主要特点：1. 高精度控制：PWM芯片可以实现微调电平或电流的控制，具有高精度和稳定性。
通过调节占空比，可以精确地控制输出信号的幅值。
2. 高效能节能：PWM芯片能够实现高效的能量转换，通过调节脉冲信号的宽度，可以降低能耗，提高能量利用率。
3. 宽电压范围：PWM芯片通常能支持广泛的工作电压范围，从几伏特到数十伏特不等。
这使得它们适用于各种不同的应用场景。
4. 兼容性强：PWM芯片通常支持多种不同的输出接口，可以与各种外部设备进行连接，实现灵活的控制方案。
5. 集成度高：PWM芯片通常采用集成电路的形式，内置了多种控制功能和保护功能，减少了外部元器件的使用，提高了系统的稳定性和可靠性。
在实际应用中，PWM芯片被广泛应用于各种领域，包括电机控制、照明调光、音频处理、电源管理等。
它们提供了一种灵活、高效的方式来实现对设备的精确控制和调节。
无论是工业自动化还是消费类电子产品，PWM芯片都发挥着重要的作用，为各种应用场景带来了更高的性能和可靠性。

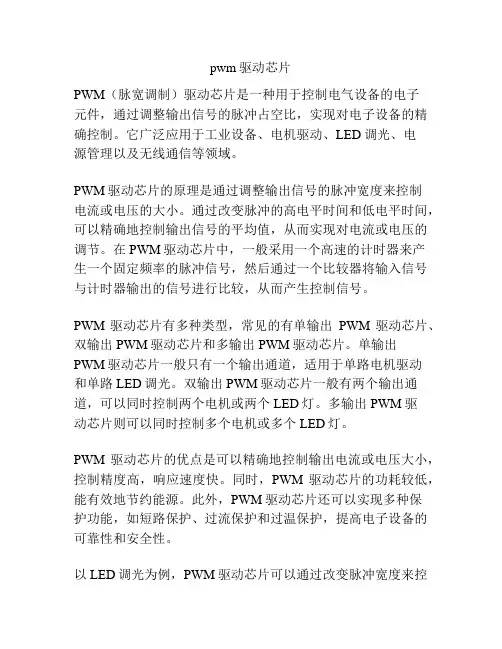

pwm驱动芯片
pwm驱动芯片PWM（脉宽调制）驱动芯片是一种用于控制电气设备的电子元件，通过调整输出信号的脉冲占空比，实现对电子设备的精确控制。
它广泛应用于工业设备、电机驱动、LED调光、电源管理以及无线通信等领域。
PWM驱动芯片的原理是通过调整输出信号的脉冲宽度来控制电流或电压的大小。
通过改变脉冲的高电平时间和低电平时间，可以精确地控制输出信号的平均值，从而实现对电流或电压的调节。
在PWM驱动芯片中，一般采用一个高速的计时器来产生一个固定频率的脉冲信号，然后通过一个比较器将输入信号与计时器输出的信号进行比较，从而产生控制信号。
PWM驱动芯片有多种类型，常见的有单输出PWM驱动芯片、双输出PWM驱动芯片和多输出PWM驱动芯片。
单输出PWM驱动芯片一般只有一个输出通道，适用于单路电机驱动和单路LED调光。
双输出PWM驱动芯片一般有两个输出通道，可以同时控制两个电机或两个LED灯。
多输出PWM驱动芯片则可以同时控制多个电机或多个LED灯。
PWM驱动芯片的优点是可以精确地控制输出电流或电压大小，控制精度高，响应速度快。
同时，PWM驱动芯片的功耗较低，能有效地节约能源。
此外，PWM驱动芯片还可以实现多种保护功能，如短路保护、过流保护和过温保护，提高电子设备的可靠性和安全性。
以LED调光为例，PWM驱动芯片可以通过改变脉冲宽度来控制LED灯的亮度。
当脉冲宽度较窄时，LED灯会呈现较低的亮度；当脉冲宽度较宽时，LED灯会呈现较高的亮度。
通过调整PWM驱动芯片的脉冲占空比，可以实现对LED灯的无级调光。
总之，PWM驱动芯片是一种广泛应用于电子设备控制的重要元件，可以实现对电流或电压的精确调节，功耗较低，响应速度快，具有多种保护功能。
它在工业设备、电机驱动、LED 调光、电源管理和无线通信等领域具有广泛的应用前景。
pwm芯片,pwm控制芯片SG3525介绍
pwm 芯片，pwm 控制芯片SG3525 介绍
脉冲宽度调制（PWM），是英文Pulse Width ModulaTIon 的缩写，简称脉宽调制，脉冲宽度调制是一种模拟控制方式，根据相应载荷的变化来调
制晶体管栅极或基极的偏置，实现开关稳压电源输出晶体管或晶体管导通时
间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定，PWM 控制技术以其控制简单，灵活和动态响应好的优点而成为电力电子技术最广
泛应用的控制方式，也是人们研究的热点。
由于当今科学技术的发展已经没
有了学科之间的界限，结合现代控制理论思想或实现无谐振软开关技术将会
成为PWM 控制技术发展的主要方向之一。
集成脉宽调制器SG3525 是美国硅通用公司的第2 代产品，它是一种性能优良、功能齐全、通用性强的单片集成PWM 控制器。
SG3525 是电流控制型PWM 控制器，所谓电流控制型脉宽调制器是按照反馈电流调节脉
宽。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输
出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化
而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电
压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控
制器。
SG3525 引脚描述。
pwm的芯片
pwm的芯片PWM芯片是一种用于产生脉冲宽度调制（PWM）信号的集成电路。
它可以根据输入信号的频率，调整输出信号的占空比，从而控制电路中的功率。
PWM芯片广泛应用于各种领域，例如电机控制、照明调光、音频处理等。
PWM芯片通常具有以下几个主要功能：1. 脉冲信号发生器：PWM芯片可以生成稳定的脉冲信号，并根据输入信号的频率进行调整。
通常，脉冲信号的高电平（占空比）可以通过调整PWM芯片内部的寄存器进行配置。
2. 输出驱动器：PWM芯片内部通常集成了输出驱动电路，可以直接驱动外部电路。
输出驱动器的特点是能够提供较大的输出电流和电压范围。
3. 输入接口：PWM芯片通常具有多种输入接口，可以接收外部信号进行控制。
常见的输入接口有模拟输入、数字输入、串行总线接口等。
4. 保护电路：PWM芯片通常内嵌了各种保护电路，以保护电路免受过流、过热、输入干扰等可能的危害。
这些保护电路可以有效提高电路的可靠性和稳定性。
PWM芯片在实际应用中具有多种优点：1. 高效能：通过调整占空比，PWM芯片可以实现高效能的电力传输。
相较于直流信号，PWM信号可以降低功耗，提高能量利用率。
2. 精确控制：PWM芯片具有高精度的占空比控制能力。
通过调整占空比，可以精确控制输出信号的波形特性，从而实现精确定时和精确功率控制。
3. 灵活性：PWM芯片具有灵活的输入接口，可以适应不同类型的输入信号，如模拟信号、数字信号等。
同时，PWM芯片可以通过软件或硬件配置的方式实现多种控制方式，满足多种应用需求。
4. 可靠性：PWM芯片通常内嵌了多种保护电路，以提高电路的可靠性和稳定性。
这些保护电路可以在电路发生异常情况时，保护芯片免受损坏，进一步延长其使用寿命。
总结起来，PWM芯片是一种在电路控制领域中广泛应用的集成电路。
它具有高效能、精确控制、灵活性和可靠性等特点。
随着技术的发展，PWM芯片已经在各个领域得到了广泛应用，并不断推动着电路控制技术的发展。
脉宽调制芯片
脉宽调制芯片一、概述脉宽调制芯片（PWM芯片）是一种集成电路，主要用于控制电源的输出电压和电流。
它通过改变输出信号的脉冲宽度来控制输出电压和电流的大小，从而实现对设备的控制。
PWM芯片广泛应用于各种领域，包括通信、计算机、家电等。
二、原理PWM芯片的工作原理基于脉冲宽度调制技术。
其输入端接收来自微处理器或其他控制器的数字信号，通过内部逻辑运算将其转换为脉冲信号，并将其输出到负载端。
当输入信号高电平时，PWM芯片会产生一个占空比较高的输出脉冲；当输入信号低电平时，则会产生一个占空比较低的输出脉冲。
三、特点1. 稳定性高：PWM芯片采用数字调节方式，可以在不同负载下保持稳定的输出。
2. 效率高：由于PWM芯片只在需要时才提供能量，因此可以大大提高能源利用率。
3. 灵活性强：PWM芯片可以根据需求调整输出频率和占空比。
4. 安全性好：PWM芯片具有过载保护、短路保护等安全功能，可以有效避免设备损坏。
四、应用1. 电源管理：PWM芯片广泛应用于电源管理系统中，可以实现对电源输出电压和电流的精确控制。
2. 机器人控制：PWM芯片可以用于机器人的运动控制，通过调整输出信号的占空比来实现机器人的加速、减速和转向等操作。
3. LED照明：PWM芯片可以用于LED照明系统中，通过调节输出信号的占空比来控制LED灯的亮度。
4. 智能家居：PWM芯片可以用于智能家居系统中，通过调整输出信号的占空比来控制家电设备的开关和功率。
五、发展趋势随着科技的不断进步和市场需求的不断增长，PWM芯片正在不断发展。
未来，我们可以看到以下几个趋势：1. 集成度更高：未来PWM芯片将更加集成化，以满足市场对小型化、高性能产品的需求。
2. 功能更强大：未来PWM芯片将具有更多功能，如温度保护、过压保护等。
3. 应用领域更广泛：未来PWM芯片将应用于更多领域，如医疗、汽车等。
六、总结脉宽调制芯片是一种集成电路，主要用于控制电源的输出电压和电流。
常用pwm控制芯片
常用pwm控制芯片PWM（Pulse Width Modulation）是一种常用的电子信号调制技术，用于实现对电子系统中的电压或电流进行精确控制。
常用的PWM控制芯片有很多种，下面将介绍几种常用的PWM 控制芯片。
1. NE555芯片NE555是一种经典的定时器和脉冲宽度调制（PWM）控制芯片。
它具有简单、易用、稳定等特点，可广泛应用于各种电子设备中。
NE555芯片通过改变电压来实现PWM控制，它的输出信号的占空比（高电平时间与周期的比值）可以通过调整芯片上的电阻和电容来精确地控制。
2. SG3525芯片SG3525是一种专门用于开关电源控制的PWM控制芯片。
它具有宽电压工作范围、高稳定性、高频率等特点，可以实现高效率、高精度的电源控制。
SG3525芯片通过对电阻和电容进行调节，可以实现不同频率和占空比的PWM信号输出。
3. TLC5940芯片TLC5940是一种16通道的PWM控制芯片，主要用于LED灯控制。
它具有灵活的控制功能和高分辨率的PWM输出，可以实现对LED灯的亮度和颜色进行精确的控制。
TLC5940芯片通过串行数据输入和数据锁存来实现PWM控制，在应用中可以灵活控制各通道的亮度和颜色。
4. MCPWM芯片MCPWM（Motor Control PWM）是一种专用于电机控制的PWM控制芯片。
它具有高速、高精度的PWM输出和多种保护功能，可以实现对电机的速度、位置和转向进行精确控制。
MCPWM芯片通过编程控制寄存器中的参数来实现PWM控制，可以满足不同种类电机的控制需求。
5. DRV8305芯片DRV8305是一种集成型的三相电机驱动器芯片，具有PWM控制功能。
它可以实现对三相电机的速度、转向和刹车等功能进行精确控制。
DRV8305芯片内部集成了PWM控制器、MOSFET驱动器、过流保护和过温保护等功能，简化了电机控制系统的设计和组装。
总结：以上是几种常用的PWM控制芯片，它们具有不同的特点和应用领域。
脉宽调制芯片
脉宽调制芯片脉宽调制芯片（Pulse Width Modulation Chip，PWM）是一种能够根据输入信号的电压来调制输出信号的脉冲宽度的集成电路芯片。
脉宽调制技术是一种常用的模拟信号处理方法，它将模拟信号转换成数字信号，并通过改变数字信号的脉冲宽度来实现对输出信号的调制。
脉宽调制芯片是实现脉宽调制技术的关键部件，它可以将输入信号的电压转换成相应的脉宽信号，并通过控制脉冲的宽度来调制输出信号的相应参数，如频率、幅度等。
脉宽调制芯片通常由多个模拟电路和数字电路组成。
模拟电路主要负责对输入信号进行采样和放大，将其转换成适合数字电路处理的信号；数字电路主要负责对输入信号进行数字化处理，并通过改变脉冲宽度来调制输出信号。
在实际应用中，脉宽调制芯片还可以与其他芯片、器件进行联动，实现更复杂的功能。
脉宽调制芯片在各个领域具有广泛的应用。
在电力系统中，脉宽调制芯片可以用于实现电力电子装置的控制，如交流电动机的调速控制、电力变换器的稳压控制等。
在通信系统中，脉宽调制芯片可以用于实现音频信号的压缩和解压缩，提高信号的传输效率。
在数字系统中，脉宽调制芯片可以用于实现数字信号的编码和解码，保证数据的可靠传输。
此外，脉宽调制芯片还可以用于汽车电子、家电、航空航天等领域。
脉宽调制芯片具有体积小、功耗低、可靠性高、工作稳定等特点，已成为现代电子技术中不可或缺的重要组成部分。
随着科技的不断进步和电子设备的不断发展，脉宽调制芯片的性能也在不断改善，应用领域也在不断扩大。
总之，脉宽调制芯片是一种能够根据输入信号的电压来调制输出信号的脉冲宽度的集成电路芯片。
它具有广泛的应用领域和重要的作用，是现代电子技术中不可或缺的组成部分。
随着科技的发展，脉宽调制芯片的性能将不断提高，应用领域也将更加广泛。
多通道pwm芯片
多通道pwm芯片多通道PWM芯片是一种常见的电子元器件，它可以根据需要控制多个电子设备的工作状态，实现电子设备的精确控制。
接下来，我们将按照以下步骤阐述多通道PWM芯片的相关知识。
第一步：概述多通道PWM芯片的功能和应用场景多通道PWM芯片是一种数字电路元器件，其主要功能是产生多个PWM波形，通过调节PWM波形的占空比，控制输出信号的电压和电流。
它通常应用于电机驱动、LED灯控制、电子音乐、数码管显示等领域。
第二步：介绍多通道PWM芯片的主要特点多通道PWM芯片具有以下主要特点：1. 支持多个PWM波形的并行输出，可轻松控制多个电子设备；2. 提供多种占空比调节方式，包括强制占空比、无限制占空比和可变占空比等；3. 具有高精度、高速度、低成本等优点，能够满足不同应用场景的需求；4. 常见的多通道PWM芯片还具有保护电路和故障保护等功能，可以有效保护设备不受损坏。
第三步：详细介绍多通道PWM芯片的工作原理多通道PWM芯片的工作原理与单通道PWM芯片类似，其输出多个PWM波形的方式主要是采用分频器和多路比较器结合的方式。
多通道PWM芯片会生成一个基准时钟信号，然后将基准时钟信号和分频器结合，以产生多个不同的时钟信号。
在比较器的作用下，可以将输入信号与产生的不同时钟信号比较并输出PWM信号。
第四步：分析多通道PWM芯片的优缺点与应用前景多通道PWM芯片在实现多路PWM输出方面具有明显的优势，它可以节省成本、提高效率、缩小体积，并使电子设备的控制更加精确。
相比单通道PWM芯片，多通道PWM芯片的唯一劣势在于其面积较大，但随着技术的发展和集成度的提高，多通道PWM芯片的应用前景依然广阔。
综上所述，多通道PWM芯片具有广泛的应用前景和重要的应用价值，是电子工程领域不可或缺的重要组成部分。
pwm芯片
pwm芯片PWM芯片（Pulse Width Modulation Chip）是一种电路集成芯片，用于生成脉冲宽度调制信号或方波信号。
在电子设备中广泛用于电源控制、电机控制、信号调制等领域。
PWM技术是通过改变脉冲的高电平和低电平的时间比例来实现调制。
通常情况下，周期固定，而脉冲的宽度通过调节PWM芯片的控制电压来改变。
脉冲宽度与输入控制电压成正比。
PWM芯片可以根据输入信号的特点，以一定的频率和占空比生成输出脉冲。
PWM芯片一般由时钟发生器、计数器、比较器、输出逻辑电路等模块组成。
时钟发生器产生一个固定频率的方波信号，计数器对方波信号进行计数，比较器将计数结果与控制电压进行比较判断，输出相应的PWM信号。
输出逻辑电路用于控制脉冲的高电平和低电平。
PWM芯片具有以下几个特点：1. 精准度高：由于采用数字控制的方式，PWM芯片具有较高的精度和稳定性。
可以通过调节控制电压来微调脉冲宽度，实现对输出信号的精确控制。
2. 高效率：由于脉冲宽度和频率可以灵活调节，PWM芯片在电源控制中具有较高的能量利用率。
通过调节脉冲宽度，可以有效地控制电源的输出功率，在保证正常工作的同时，降低能耗。
3. 适应性强：PWM芯片可以根据不同的应用需求进行调节，适应不同的工作环境和参数要求。
可以调节频率、占空比、脉宽等参数，满足不同设备的需求。
4. 可编程性强：现代PWM芯片具有较高的可编程性，可以通过软件或硬件进行调节。
可以实现自动控制、远程控制、模拟控制等功能。
5. 多功能性：PWM芯片不仅具有脉冲宽度调制功能，还可以实现方波信号的输出。
除了用于电源控制和电机控制，还广泛用于信号调制、通信传输等领域。
总的来说，PWM芯片是一种具有高精度、高效率、适应性强、可编程性强的集成电路。
在现代电子设备中得到广泛应用，为各种电路提供了可靠且灵活的信号调制功能。
PWM控制芯片SG3525功能简介
PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
该端通常接一只5 的软启动电容。
pensation(引脚9)：PWM比较器补偿信号输入端。
在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。
10.Shutdown(引脚10)：外部关断信号输入端。
该端接高电平时控制器输出被禁止。
该端可与保护电路相连，以实现故障保护。
11.Output A（引脚11）：输出端A。
引脚11和引脚14是两路互补输出端。
常用pwm控制芯片及电路工作原理
常用pwm控制芯片及电路工作原理常用PWM控制芯片及电路工作原理一、引言脉宽调制（PWM）是一种常用的电子技术，用于控制电子设备的输出信号的占空比。
常见的PWM控制芯片和电路广泛应用于各个领域，如电机驱动、LED亮度控制、音频放大等。
本文将介绍几种常用的PWM控制芯片及其工作原理。
二、常用PWM控制芯片和电路1. NE555NE555是一种经典的PWM控制芯片，被广泛应用于各种电子设备。
其工作原理基于一个比较器和一个RS触发器构成的控制电路。
NE555通过调节电阻和电容的值，可以实现不同的调制周期和占空比。
2. ArduinoArduino是一种开源的单片机平台，它内置了PWM功能，可以通过编程来控制输出的PWM信号。
Arduino的PWM输出信号是通过改变数字输出引脚的电平和占空比来实现的。
通过编写代码，可以轻松地控制PWM信号的频率和占空比。
3. 555定时器与MOS管这种PWM控制电路的原理是利用NE555定时器和MOS管组成的开关电路。
NE555定时器负责产生固定频率的方波信号，而MOS管则根据方波信号的占空比进行开关控制。
通过调节NE555的电阻和电容值，可以实现不同的PWM频率和占空比。
4. 软件PWM软件PWM是通过编程实现的一种PWM控制方式，主要用于一些资源有限的单片机系统。
它通过周期性地改变输出引脚的电平和占空比来模拟PWM信号。
软件PWM的实现原理是使用定时器中断来触发状态改变，并通过软件计数器来控制占空比。
三、PWM控制原理PWM控制的基本原理是通过改变信号的占空比来控制输出的平均功率。
占空比是指PWM信号高电平的时间与一个周期的比值。
例如，如果一个PWM信号周期为1ms，高电平时间为0.5ms，则占空比为50%。
占空比越大，输出信号的平均功率越大。
PWM控制的工作原理是利用开关的方式，将输入电压分成若干个短时间段的高电平和低电平。
通过不同的高低电平时间比例，可以调节输出信号的平均功率。
pwm开关电源芯片
pwm开关电源芯片PWM开关电源芯片是一种集成电路，主要用于控制开关电源的输出电流和电压。
它通过高频脉冲宽度调制（PWM）技术，将输入电压转换为稳定的输出电压或电流。
在现代电子设备中，PWM开关电源芯片被广泛应用于各种电源管理系统中，以提高电源效率、保存能量和增强设备的可靠性。
PWM开关电源芯片具有以下特点：1. 高效率：PWM开关电源芯片采用开关调制技术，可以将输入电压转换为所需的输出电压或电流，提高能源利用率。
通过调整脉冲宽度和频率，可以实现高效的能量转换。
这对于电池供电设备尤为重要，可以延长电池续航时间。
2. 稳定性：PWM开关电源芯片具有良好的稳定性，可以自动调整输出电压或电流以适应不同负载条件。
它可以通过负反馈机制来实现精确的电压或电流控制，确保设备工作在安全的电压范围内，避免过电流和过电压的风险。
3. 小体积：PWM开关电源芯片的体积较小，可方便地集成到各种电子设备中。
这对于便携式设备尤为重要，可以降低整体体积和重量。
4. 低功耗：PWM开关电源芯片采用高效的开关调制技术，能够在输出电流或电压需求较低时自动进入睡眠或低功耗模式，以降低功耗和延长电池寿命。
5. 保护功能：PWM开关电源芯片通常内置了各种保护功能，如过温保护、过电流保护和短路保护等。
这些保护机制可以在意外情况下保护设备和电源，避免电路损坏和危险事故。
PWM开关电源芯片在众多应用中发挥着重要的作用。
例如，它可以用于电池充电器、逆变器、LED驱动器、电动汽车充电器和电源管理系统等。
它不仅可以提高电源的效率和稳定性，还可以实现多种电源输出，并且可以根据用户需求进行自定义配置。
总结起来，PWM开关电源芯片具有高效率、稳定性、小体积、低功耗和多种保护功能等特点。
它在现代电子设备中具有广泛应用，推动了电源管理技术的发展和创新。
随着技术的不断进步和需求的增长，PWM开关电源芯片将继续发挥重要的作用，并为电源管理系统提供更多的选择和优化方案。
pwm发生芯片
pwm发生芯片PWM发生芯片是一种用于产生脉宽调制（PWM）信号的集成电路。
PWM信号是一种将模拟信号转换为数字信号的技术，常用于控制电机、LED调光和音频放大等应用中。
PWM发生芯片通常由以下几个部分组成：比较器、计数器、定时器和控制逻辑。
比较器是PWM发生芯片的核心部分之一，它用于比较输入信号与参考值的大小。
比较器的输出信号会根据比较结果来控制PWM信号的高电平和低电平状态。
计数器用于计算一个固定时间间隔的脉冲数量。
它可以根据输入信号的频率来选择不同的计数器分频系数，以调整PWM信号的频率。
通常，计数器会以晶振或外部时钟信号为参考来进行计数。
定时器则负责控制脉冲的高电平和低电平持续时间。
通过定时器可以设定PWM信号的占空比，即高电平持续时间与一个脉冲周期的比值。
这样就能通过调整定时器的参数来控制PWM 信号的亮度、速度和音量等。
控制逻辑用于将输入信号与输出信号进行逻辑运算，以实现特定的控制功能。
例如，可以通过控制逻辑实现PWM信号的上升沿和下降沿触发延迟、死区控制和同步功能等。
除了上述基本功能，一些高级PWM发生芯片还具备其他特殊功能，如电流限制、温度保护、过载保护和故障检测等。
这些功能可以增强PWM发生芯片的可靠性和安全性。
在实际应用中，PWM发生芯片通常会通过外部电路与其他器件进行连接，以实现不同的控制功能。
例如，可以将PWM发生芯片与电机驱动器相连，实现电机速度的精确控制。
而与LED灯或音频放大器相连，则可以实现亮度和音量的调节。
总之，PWM发生芯片是一种功能强大的集成电路，它能够产生高精度的PWM信号，用于控制各种电子器件。
随着科技的进步，PWM发生芯片在越来越多的领域得到广泛应用，为电子系统的设计和控制提供了便利和灵活性。
pwm调光芯片
pwm调光芯片PWM调光芯片: 实现灯光亮度调节的核心技术概述PWM调光芯片是一种用于实现灯光亮度调节的重要技术。
通过改变信号的占空比来控制电源输出的平均功率，从而实现灯光的亮度调节。
本文将介绍PWM调光芯片的工作原理、应用领域以及未来的发展趋势。
1. 工作原理PWM调光芯片是基于脉宽调制（PWM）的原理工作的。
它通过控制信号的占空比来改变电压的平均值，从而调节灯光的亮度。
当信号的占空比为100%时，输出电压为最大值，灯光亮度最高；当占空比为0%时，输出电压为零，灯光亮度最低。
2. 应用领域PWM调光芯片被广泛应用于各种灯光调节场景，包括室内照明、汽车照明、舞台灯光以及户外广告牌等。
在室内照明领域，PWM 调光芯片可以用于调节灯光的亮度，从而提供不同场景下的合适照明效果。
在汽车照明领域，PWM调光芯片可以实现车内和车外灯光的亮度调节，提高夜间行车的安全性。
在舞台灯光领域，PWM 调光芯片可以根据表演需要实现各种特殊灯光效果。
在户外广告牌领域，PWM调光芯片可以根据不同时间段实现灯光的亮度调节，节省能源并提升广告效果。
3. 发展趋势随着LED照明技术的发展，PWM调光芯片的需求也在不断增长。
未来，随着智能照明系统的兴起，PWM调光芯片将融入更多智能控制方案中。
例如，通过与无线通信模块结合，可以实现远程控制灯光亮度的功能。
此外，PWM调光芯片可以与传感器结合，实现自动调光功能。
例如，通过感应周围环境亮度的变化，自动调节灯光亮度以满足用户需求。
此外，还可以结合人体红外感应技术，实现人体探测功能，借助PWM调光芯片自动控制灯光的开关和亮度。
4. 总结PWM调光芯片在灯光亮度调节中扮演着重要的角色。
通过改变信号的占空比，PWM调光芯片能够精确控制灯光的亮度。
它被广泛应用于室内照明、汽车照明、舞台灯光和户外广告牌等领域。
随着LED照明技术的发展，PWM调光芯片的需求也在不断增加。
未来，随着智能照明系统的普及，PWM调光芯片将拥有更多的应用场景，并融入更多智能控制方案中，为用户提供更好的照明体验。
pwm输出芯片
pwm输出芯片
PWM(Pulse Width Modulation)输出是一种常用的模拟信号产生方式，可用于调节电压、频率和功率等应用中。
PWM输出芯片，也称为PWM控制器，是一种用于生成PWM信号的集成
电路。
PWM输出芯片通常具有以下特点：
1. 多通道输出：PWM输出芯片通常具有多个独立的PWM通道，每个通道可独立配置和控制。
这种设计使得PWM输出芯
片适用于复杂的应用场景，如多路电机控制、多通道LED调
光等。
2. 高精度输出：PWM输出芯片通常具有高精度的PWM输出，可以实现精确的占空比控制。
这对于一些对输出精度要求较高的应用非常重要，如精密仪器、工业自动化等。
3. 宽输入电压范围：PWM输出芯片通常具有宽广的输入电压
范围，能够适应不同的供电条件。
这使得PWM输出芯片在工
业环境中具有较强的适应性。
4. 丰富的保护功能：PWM输出芯片通常具有多种保护功能，
如过温保护、过电流保护、短路保护等。
这些保护功能可以有效保护PWM输出芯片和外部设备，提高系统的安全性和稳定性。
5. 低功耗设计：PWM输出芯片通常采用低功耗设计，以减少
功耗和热量的产生。
这对于一些对系统功耗要求较高的应用非常重要，如便携式设备、无线传感器网络等。
PWM输出芯片的应用非常广泛，包括电源管理、自动化控制、电机驱动、LED调光、音频放大等。
随着技术的不断发展，PWM输出芯片不断增加了新的功能和特性，使其在各个领域
中的应用越来越广泛。
pwm调光芯片
pwm调光芯片PWM调光芯片是一种常用于LED灯控制系统的芯片，可以通过调整PWM信号的占空比来实现LED的亮度调节。
本文将介绍PWM调光芯片的工作原理、应用领域以及优缺点等内容。
PWM调光芯片的工作原理是基于脉冲宽度调制原理。
它通过改变脉冲信号的高电平时间和低电平时间的比例，来控制LED灯的亮度。
当PWM信号的占空比接近100%时，LED灯会处于最大亮度状态；当占空比接近0%时，LED灯会完全关闭。
PWM调光芯片广泛应用于LED灯控制系统中。
它可以控制多个LED灯的亮度，实现各种灯光效果，如调光、变色、呼吸灯等。
同时，PWM调光芯片还可以通过串口通信和外部控制器进行通信，灵活、方便地控制灯光。
PWM调光芯片有很多优点。
首先，它具有灵活性和可调节性，可以根据实际需求调整LED灯的亮度，满足不同应用场景的需求。
其次，PWM调光芯片具有高效能的驱动能力，可以稳定地驱动LED灯，并保持其亮度不受电源电压波动的影响。
再者，PWM调光芯片具有较低的功耗，可以提高LED灯的使用寿命和节能效果。
然而，PWM调光芯片也存在一些缺点。
首先，由于PWM调光芯片的原理是通过快速的开关来调整亮度，所以在低亮度的情况下，LED灯可能会出现可见的闪烁现象，对于某些应用场景可能会产生不良影响。
其次，PWM调光芯片需要较为复杂的电路设计和调试工作，对于一些非专业人士来说可能较为困难。
综上所述，PWM调光芯片是一种常用于LED灯控制系统的芯片，通过调整PWM信号的占空比来实现LED的亮度调节。
它具有灵活、可调节、高效能和节能等优点，广泛应用于各种灯光控制场景。
然而，它也存在可见闪烁和电路设计复杂等缺点。
随着技术的进步，我们相信PWM调光芯片将会得到进一步的改进和应用拓展。
电压型pwm芯片-概述说明以及解释
电压型pwm芯片-概述说明以及解释1.引言1.1 概述概述部分的内容可以按照以下方式进行编写：概述部分是文章的开端，主要用于引入读者对于电压型PWM芯片的基本了解。
本部分将简要介绍电压型PWM芯片的基本概念以及其在实际应用中的重要性。
电压型PWM芯片是一种用于控制电压型脉宽调制（PWM）的集成电路。
在现代电子技术领域，PWM技术被广泛应用于各种电子设备中，如电源供应器、电机驱动器、照明灯控制器等。
通过调节PWM信号的占空比，可以实现对于电子设备输出电压或功率的精准控制，从而实现更高效、可靠和精确的电子系统运行。
而电压型PWM芯片则是用于产生电压型PWM信号的关键元件之一。
它采用一系列内置的逻辑电路和控制电路，能够根据输入的控制信号生成相应的PWM输出信号。
通常，电压型PWM芯片还提供了一些附加功能，如保护功能、反馈检测、过载保护等，以增强电子设备在实际应用中的性能和稳定性。
电压型PWM芯片在现代电子设备中发挥着重要的作用。
通过合理地选择和使用电压型PWM芯片，可以实现对于输出电压的精确调节，提高电能的利用率，降低电子设备的能耗。
同时，电压型PWM芯片还具有体积小、功耗低、稳定性高等优点，适用于各种不同类型的电子设备。
总之，本文将对电压型PWM芯片进行详细的介绍和分析，以帮助读者更好地理解其原理和应用。
接下来的章节将分别介绍PWM技术的基本概念和电压型PWM芯片的工作原理，以期为读者提供一份全面且有用的参考。
文章结构部分的内容如下：1.2 文章结构本文主要分为引言、正文和结论三个部分。
引言部分将对电压型PWM芯片进行概述，介绍其在电子领域中的重要性和应用领域。
同时，文章将给出本文的结构框架，提供读者对全文的整体了解。
正文部分将详细介绍PWM技术的基本原理和电压型PWM芯片的工作原理。
首先，将简要介绍PWM技术的概念和工作原理，为后续对电压型PWM芯片原理的讲解打下基础。
然后，将详细阐述电压型PWM芯片的结构和工作原理，包括其输入和输出特性，以及其在电子电路中的应用。
互补带死区pwm芯片
互补带死区pwm芯片
互补带死区PWM芯片是一种用于控制电机驱动器和其他电源应
用的集成电路。
它们通常被用于控制直流电机、步进电机和其他类
型的电机，以及用于电源转换器和逆变器等应用。
这些芯片通常包
含多个PWM输出通道，以便可以同时控制多个电机或多个功率开关。
这些芯片的主要特点之一是它们具有互补输出阶段，这意味着
它们可以控制两个互补的功率开关，如N沟MOSFET和P沟MOSFET。
这种设计可以提供更高的效率和更低的功耗，因为它可以更有效地
控制功率开关的导通和关断时间。
另一个重要的特点是死区时间的控制。
死区时间是指在两个互
补的功率开关同时导通或关断的时间间隔，以避免它们同时导通而
导致短路。
互补带死区PWM芯片通常具有内置的死区时间生成电路，可以确保在控制功率开关时避免这种情况发生，从而提高系统的可
靠性和安全性。
此外，这些芯片通常还具有丰富的保护功能，如过流保护、过
压保护和过温保护，以确保系统在各种工作条件下都能稳定可靠地
工作。
总的来说，互补带死区PWM芯片在电机驱动和电源控制应用中扮演着重要的角色，通过其互补输出阶段、死区时间控制和丰富的保护功能，可以帮助设计工程师实现高效、可靠的电机控制和功率转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EG3525芯片1.特点
⏹ ⏹ 工作电压范围宽：+8V ～+35V 内置5.1V基准电压，精度±1%
⏹ ⏹ ⏹ ⏹ ⏹ ⏹ ⏹ ⏹ 振荡频率范围宽：100Hz～500KHz 具有振荡器外部同步功能
死区时间可调
内置软启动电路
具有输入欠压锁定功能
具有PWM锁存功能，禁止多脉冲
双通道灌电流、拉电流驱动能力
封装形式：SOP-16和DIP-16
2.描述
EG3525芯片内置了5.1V基准电压源、100Hz～500KHz宽频率振荡器、软启动电路、误差放大器、PWM 比较器、欠压封锁电路及功率管输出驱动电路等。
EG3525 具有同步时钟功能，可以工作在主从模式，也可以与外部系统时钟信号同步，为设计提供了极大的灵活性。
在C T引脚和Discharge引脚之间加入一个电阻就可以实现对死区时间的调节功能。
EG3525内部集成了软启动电路，只需在引脚8外接一个定时电容能实现PWM软启动功能。
在上电过程中，软启动定时电容的电压由内部50uA恒流源进行充电，其电容两端的电压开始从零慢慢上升到Vref，同时PWM输出也从零慢慢增加到稳压所需的最大占空比，当定时电容两端的电压上升到Vref时，软启动过程结束。
在故障电路控制Shutdown关断信号时，该关断信号对输出级及软启动电路都起作用。
当Shutdown(引脚10)上的信号为高电平时，禁止EG3525的输出，同时软启动电容将开始放电。
如果该高电平持续，软启动电容将充分放电，直到关断信号结束，才重新进入软启动过程。
Shutdown 引脚不能悬空，应通过接地电阻可靠接地，以防止外部干扰信号耦合而影响EG3525的正常工作。
⏹ ⏹ ⏹ 逆变器电源⏹
⏹
⏹
UPS 电源
大功率高频开关电源
直流脉宽调速系统
DC/DC 直流变换器
大功率充电器
3.引脚
INA- INA+ SYNC 1
2
16 Vref
VCC
15
14 OUTPUT
B
3
4
OSC
OUTPUT 1 3VC
EG3525
5 6 7 8 12 11 10 9
CT RT GND OUTPUT
A
DIS CHARGE SHUT DOWN
SOFT
START
COMP
图3-1. EG3525 管脚定义
推挽、半桥 PWM 控制芯片
3.2. 引脚描述
引脚序号
引脚名称 INA- I/O 描述
1 2 I I 误差放大器的反相输入端。
INA+ 误差放大器的同相输入端。
振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现 与外电路同步。
3 4 5
SYNC OSC OUTPUT
CT
I O I
同步脉冲输出端。
作为多个芯片同步工作时使用。
振荡器定时电容接入端，其取值范围为 1nF 到 0.1uF 。
正常工作 时，在 CT 两端可以得到一个从 0.9V 到 3.5V 变化的锯齿波。
振荡器定时电阻接入端。
RT 的阻值决定了内部恒流值对 CT 充 电。
其取值范围为 2K 到 150K ，RT 和 CT 越大充电时间越长，反 之则充电时间短。
6 7
RT I
I
振荡器放电端。
C T 的放电由 5脚和 7脚两端的死区电阻决定。
其取值范围为 0欧到 500欧。
放电电阻 R D 和 C T 越大放电时间 越长，反之则放电时间短。
DISCHARGE
软启动控制端。
8 脚可外接软启动电容，该电容由内部恒流源 8 9 SOFT START
COMP I O I 50uA 充电。
PWM 比较器补偿信号输入端。
在该端与引脚 1之间接入不同类型 的反馈网路，可以构成比例、比例积分和积分等类型调节器。
外部关断信号输入端。
该端接高电平时控制器输出被禁止。
该 端可与保护电路相连，以实现故障保护。
1 0 SHUTDOWN OUTPUT A 输出端 A 驱动。
推挽结构输出， 引脚 11和引脚 14是两路互补 输出端。
11 O 1 1 2 3 GND
VC GND 芯片的功率地和信号地。
POWER 输出级偏置电压接入端。
输出端 B 驱动。
推挽结构输出， 引脚 11和引脚 14是两路互补 1 1 1 4
5
6
OUTPUT B
O
输出端。
电源输入端，供内部逻辑和模拟电路的工作电源及送到基准电
VCC
POWER
压的输入端，产生 5.1V ±1%的内部基准电压。
如果该脚电压低
于门限电压 8V ，欠压锁定，输出信号关断。
基准电压 5.1V ±1%输出端，可以分压后作为误差放大器的参考 Vref POWER
电压。
推挽、半桥 PWM 控制芯片
4.结构框图
V CC
15
V RFE 16 5.1V 基准
欠压锁定
Vref
1 3 V C
OSC OUTPUT 4
SYNC 3 ≥
或门
1 1 1 OUTPUT A
RT 6 CT 5
T 触发器
振荡器
CP
DISCHARGE 7
R
锁存器 S
≥1 或门
14 OUTPUT B
COMP 9 INA- 1 INA+ 2
比较器
运放
Vref
1 2GND
5 0uA
SOFT START 8 SHUTDOWN 10
5K
5K
/ 17。
