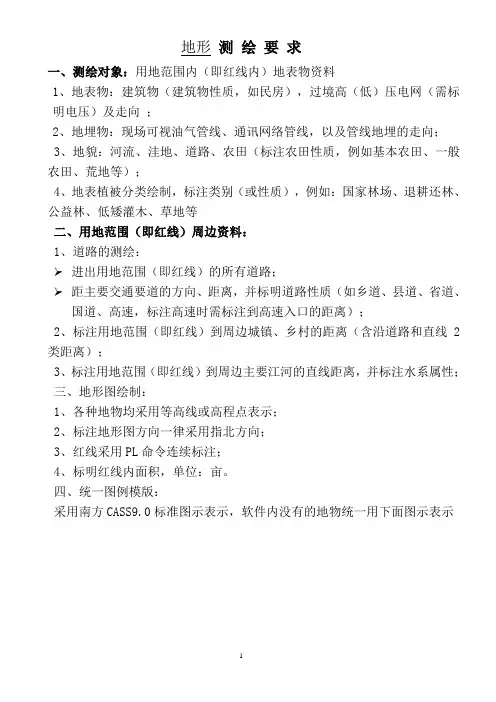

一、测绘对象:用地范围内(即红线内)地表物资料
1、地表物:建筑物(建筑物性质,如民房),过境高(低)压电网(需标明电压)及走向;
2、地埋物:现场可视油气管线、通讯网络管线,以及管线地埋的走向;
3、地貌:河流、洼地、道路、农田(标注农田性质,例如基本农田、一般农田、荒地等);
4、地表植被分类绘制,标注类别(或性质),例如:国家林场、退耕还林、公益林、低矮灌木、草地等
二、用地范围(即红线)周边资料:
1、道路的测绘:
➢进出用地范围(即红线)的所有道路;
➢距主要交通要道的方向、距离,并标明道路性质(如乡道、县道、省道、国道、高速,标注高速时需标注到高速入口的距离);
2、标注用地范围(即红线)到周边城镇、乡村的距离(含沿道路和直线2类距离);
3、标注用地范围(即红线)到周边主要江河的直线距离,并标注水系属性;
三、地形图绘制:
1、各种地物均采用等高线或高程点表示;
2、标注地形图方向一律采用指北方向;
3、红线采用PL命令连续标注;
4、标明红线内面积,单位:亩。

四、统一图例模版:
采用南方CASS9.0标准图示表示,软件内没有的地物统一用下面图示表示。

地形图测绘技术要求

地形图测绘技术要求

1:1000地形图测绘技术要求综述一、地形图要素地形图应表示测量控制点、居民地和垣栅、工矿建(构)筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素,以及地理名称注记等。

并着重显示与城市规划、建设有关的各项要素。

二、测量控制点各等级天文点、三角点、导线点、图根点、水准点等测量控制点,应以展点或测点位置为符号的几何中心位置,按《1:500、1:1000、1:2000地形图图式》(GB/T7929-1995)—条款规定符号表示;利用全球定位系统确定的等级控制点均按图式条款符号表示(不含图根点),分别在点名前加级别代号,A、B、C、E;水准点和经水准联测(或代水准联测)的各等级控制点高程注至;用三角高程测定的高程注至。

三、居民地和垣栅的测绘1、居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。

2、房屋的轮廓应以墙基外角为准,墙角如防震加固垛的房屋,以垛外角测绘。

3、房屋一般不综合,应逐个表示,不同层数,不同结构性质、主要房屋和附加房屋都应分割表示。

城镇内的老居民区,房屋毗连、庭院套递,应根据房屋形式不同、屋脊高低不一、屋脊前后不齐等因素进行分割表示,所有分割线均用实线绘制。

A、房屋性质注记一般1—2层注“砖”、3—7层注“混”、8层以上注“砼”。

B、房屋层次注记凡楼顶搭建的临时性房屋不记层数;楼顶层阁楼、小型楼梯间低于米的不记层数;房屋地下室不算层数,在房屋性质后加注“D”字。

C、建筑物和围墙轮廓凸凹在图上小于,简单房屋小于时,可用直线连接。

D、1:1000比例尺测图,图上6mm²以下的天井可不表示。

E、走廊、悬空走廊及挑楼(多层房屋、上部是楼房、下面是走廊)。

均依《图式》表示。

F、阳台落地的按房屋测绘,不落地的一般阳台宽度在图上大于的依《图式》表示。

不落地阳台距地面高度不足1米的按落地处理。

G、栅房只表示固定的,临时性的不表示。

地形图测绘的相关原则等

地形图测绘的相关原则等

地物的测绘一、一般要求1、已知点的要求。

主要是密度的要求,用常规的方法测图,图根点的密度要达到1:500图每幅8点,1:1000每幅12点,1:2000每幅15点。

2、对碎部点的要求。

主要是测距长度和地物点的点位中误差来限定。

测距长度由于目前多用测距仪,精度在测程之内均有保证。

对于点位中误差,主要地物应小于图上的0.6mm,次要地物或困难地区要小于图上0.8mm。

3、对高程注记的要求。

图上高程点的注记要均匀,依据地形类别,每100平方厘米,要有8—20个高程注记。

平坦地可少些,地貌变化大的丘陵、山地要适当加密,山顶、鞍部等关键地形点处要加注。

城市的路口、道路中线建筑物墙基脚和相应的地面、检修井、桥面、广场、较大的庭院或空地处。

城市区域的高程注记对于1:500图来说要注至二位。

4、仪器的精度要求。

6秒级仪器即可。

5、仪器的安置要求。

对中精度为相当于比例尺精度的一半,整平误差可允许偏差一格。

定向要用长边进行。

二、测绘地物1、凡能在图上表示的均要表示;2、测绘规范和图式是测绘的依据;3、测绘地物要遵循“看不清不绘”的原则;4、能依比例尺的地物要测定其轮廓点,使其与实地地物相似。

轮廓内要注记相应的文字和符号;5、不依比例尺的要准确测定其中心位置;6、半依比例尺的要准确测定其中心线。

三、居民地的测绘1、居民地的各类建筑物、构筑物及主要附属设施应准确测定其实地外围附廓,如实反映建筑物结构特征;2、房屋的轮廓以脚基外角为准,并注记结构与层次,1:500,1:1000图的房屋要逐个表示,临时性的建筑可舍去。

3、建筑物和围墙轮廓凸凹图上小于0.5mm,简单房屋小于0.6mm2时,可用直线连接。

四、道路的测绘1、道路及其附属设施的测绘,图上应准确反映出道路的种类和等级,附属设施的结构和关系;正确处理道路的相交关系及其他要素的关系。

2、铁路轨顶,公路路中,道路交叉处、桥面、隧洞、涵洞均应注高程;3、公路等双线道路均应依比例尺绘制。

高标准基本农田建设项目地形图测绘要求

高标准基本农田建设项目地形图测绘要求

高标准基本农田建设土地整治项目测绘要求1 测绘内容及范围1.1 测绘内容为项目区内及周边的各种地形、地物及现状地类要素。

1.2 测绘范围测至项目区界址线外50—200米,并标示出与项目区有关的河流、湖泊、水库、水工建筑物、道路、村庄及建(构)筑物等的相对位置。

2 地形测绘2.1 基本比例尺:1:2000。

2.2 基本等高距:平原地区和丘陵山区统一为2m。

2.3 高程注记点密度:每个10cm×10cm的方格网内,平原地区不少于6个高程注记点,丘陵山区不少于12个高程注记点,并标注地形变换点的高程。

2.4 输出的图纸应以项目区为单位整体输出,当整体输出图纸大于1.5m⨯2.0m时,适当缩小比例尺输出,缩小比例尺应不小于测图比例尺的2倍。

2.5 项目区范围的界址点需标注坐标,并列出界址点坐标表。

3 地物测绘3.1 村庄只施测村庄的外围线,内部标注村庄名称。

村庄内与项目区有关的沟、渠、路、桥、水系等应完整绘出。

3.2 坑塘、河道应测注塘底、河道底的高程;河道每隔30米测注一个高程点。

3.3 水闸应测注闸顶高程,并注明水闸的孔数及水闸的宽和高,用孔数⨯宽⨯高表示,单位为米,保留两位小数。

3.4涵洞应测注涵洞底高程,并标示涵洞的规格。

其中,圆涵标注内、外孔径;方涵标注宽和高,用宽⨯高表示。

单位为米,保留两位小数。

3.5 项目区内的沟渠、坑塘、墓葬地、其他草地、盐碱地、沼泽地、裸地、双线田坎、双线道路等要素应根据实际情况依比例测绘,不得取舍。

3.6 项目区内各类道路的位置、长度、宽度、路面高程、类型等属性应根据现状标示。

3.7 现状渠(或水沟)的位置、长度、宽度、深度、类型要明确标示。

3.7.1 宽度:在图上标示为单线时,要在沟渠旁注明其实际宽度。

3.7.2 深度:每隔30米应测注一个沟渠底的高程,沟渠的转弯处必须测注一个高程点。

3.7.3 类型:当沟渠的材料不是土质时,要加注沟渠的材料和尺寸。

3.8 电线杆的位置要准确,输电线路走向应按照规定标示。

工程地形图的测绘方法及基本要求

工程地形图的测绘方法及基本要求

在工程建设的各个阶段,一般都要使用地形图。

在某些情况下,当现有地形图的内容、比例尺或现实性等不能满足工程应用的需要时,则需要进行专门的地形测绘,包括水下地形测绘。

一般来说,可行性研究、总体规划、初步设计阶段可选用1:1000、1:20 00、1:5000、1:10000比例尺,施工图设计、竣工验收阶段往往选用1:1000、1:500的比例尺。

一、工程地形图的测绘方法(1)全站仪数字测图全站仪数字测图是工程大比例尺地形测绘的主要方法,基于全站仪的数字测图系统主要有两种类型:1、分为数字测记模式(全站仪+电子手簿或人工记录数据再传输至成图系统中经处理生成数字图,内业成图);2、电子平板模式(全站仪+便携计算机或PDA个人数据助理,实地成图),实现“所见即所测,所见即所得”。

数字测图系统具有基本数据编辑加工、图形分层、符号配置等功能外,有些还具有属性数据录入与挂接、由离散点构建不规则三角网进而生成等高线、影响数据集成与叠加和不同数据格式转换等功能。

(2)GPS RTK数字测图技术,此方法完全与全站仪类似,利用RTK系统代替全站仪或与全站仪组合使用。

GPS RTK数字测图(3)数字摄影测量和遥感测图:对于大范围的地形图以及大型工程建设场地测绘等,可以 利用航摄影像、遥感影像、机载激光雷达扫描系统LIDAR或使用轻型飞机摄取影像,使用数字摄影测量或遥感图像处理系统生产生成DOM(数字正射影像图)、DEM(数字高程模型)、DRG(数字栅格地图)、DLG(数字线划地图)以及复合模式组成。

(4)车载移动测图系统测图 ,又称移动道路测量系统(MMS),以车辆为平台,集成 GPS接收机,视频传感器CCD,惯性导航系统INS,在车辆行驶过程中,快速采集道路和两旁的地形数据成图。

二、工程地形图测绘碎步测量的具体要求(1)全站仪数字测记模式:1 仪器设置:仪器对中偏差不大于 5mm。

要通过测定较远的另一已知点进行检校,平面位置较差不超过图上0.2mm,高程较差不超过1/5基本等高距。

地形图测绘规范

地形图测绘规范

地形图测绘规范地形图是反映地球表面地形特征的专业测绘成果,是人们对地球表面地势、地貌、地物分布等特征的直观呈现。

地形图的编制需要遵循一定的测绘规范,以保证地形图的准确性和实用性。

下面是地形图测绘规范的一些要点,共计1000字。

一、地形测绘规范的基本原则1. 准确性原则:地形图应准确反映地球表面地形特征,包括高程、坡度、坡向等信息。

2. 完备性原则:地形图应包含目标区域内所有重要的地形特征,如山脉、河流、湖泊、森林等。

3. 统一性原则:地形图的编制应遵循统一的坐标系统和符号规定,以确保不同地区的地形图之间的连续性和对比性。

4. 实用性原则:地形图应满足用户的实际需求,提供直观、易懂的地形信息。

二、地形测绘数据的采集和处理1. 高程数据的采集:高程数据是地形图的重要组成部分,应通过地面控制点的实地测量、卫星测高等手段获取,以确保高程数据的准确性。

2. 坡度和坡向数据的计算:根据高程数据,可以计算出各点的坡度和坡向,以表示地形的陡缓和走向。

3. 地物分布数据的采集:地物分布是地形图的重要内容之一,可以通过航空遥感、卫星影像、GPS测量等手段获取,以确保地物分布数据的准确性和完备性。

4. 地形数据的处理:对采集到的地形数据进行预处理,包括数据的筛选、分类、修正等,以消除异常值和噪声,提高地形数据的精度和可靠性。

三、地形图的编制要求1. 地图投影和坐标系:地形图应采用合适的地图投影和坐标系,以保证地图的准确性和可比性。

2. 地图比例尺:地形图的比例尺应根据目标区域的大小和特点确定,一般不小于1:10,000,以保证地图的细节和清晰度。

3. 符号规定:地形图的符号应遵循国家规范和行业标准,以确保地图的一致性和易读性,同时可以根据目标区域的特点进行适当调整。

4. 图例和注释:地形图应配备清晰明确的图例和注释,以帮助用户理解地图内容和使用方法。

四、地形图的制作和发布1. 制作软件和设备:地形图的制作应使用专业的地图制作软件和设备,以保证地图的质量和效率。

地形图测绘要求

地形图测绘要求

附件一1:500地形图测绘要求(可根据测绘精度及区域地形复杂程度对部分要求进行取舍,以控制费用)一.基本要求(一)地形图碎部点高程注记至0.01m。

(二)地形要素测绘与表示,要按规范与图式执行。

(三)地形图测绘完成后,作业员应详细地进行自我检查与整理,测区要统一对所测图幅进行检查。

(四)地形图内容表示要合理、齐全、综合取舍要恰当,主次分明。

(五)地貌测绘要正确,表示要合理,微貌显示要逼真。

二.数据采集方法(一)在空旷地区且能满足RTK测量条件的地方,直接采用RTK 技术采集碎部点三维坐标数据,并将采集的碎部点按编码存入电子手簿。

(二)在居民区或RTK信号较差的地方采用全站仪采集数据。

使用全站仪在各级控制点上设站、定向、检查,采用极坐标法采集地形、地物点三维坐标,利用全站仪内部存储器记录地形、地物点观测顺序号、三维坐标和编码,在野外现场绘制草图,并标注观测顺序号。

测站上要记录观测错误的数据的顺序号,以便内业进行数据删除。

数据采集时,地物点、地形点测距的最大长度应不超过200米,应遵守“看不清不测”的原则。

三.仪器设置及测站检查地形测图时仪器的设置及测站上的检查应符合下列规定:(一)仪器对中误差不应大于5mm;(二)照准一图根点标定方向,观测另一图根点作为检核,算得检核点的平面位置误差不应大于0.05m,高程误差不应大于0.05m;(三)仪器高、棱镜高应量记至毫米。

四.数据处理将RTK手簿或全站仪记录数据传输至计算机,对采集的数据进行检查,删除错误数据后,将数据格式转换为CASS2008软件数据格式,利用软件展绘野外采集数据点号(即观测顺序号)(或编码)。

五.图形编辑对照野外绘制的草图,利用展绘到计算机软件上的点号(或编码)进行地形图的编辑,根据相应图式、规范和设计书要求对地物进行分层、编码。

六.地形图测绘内容及取舍本测区地形图测绘内容应表示:测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、地貌和土质、植被等各项地物、地貌要素,以及地理名称注记等。

地物与地貌测绘的基本要求

地物与地貌测绘的基本要求

地物与地貌测绘的基本要求一、地物测绘地物一般分为两大类。

一类是自然形成的地物称自然地物,如河流、湖泊、森林、草地、独立岩石等;另一类是由人类进行生产活动创造出的人工地物,如房屋、铁路,高压输电线、桥梁等。

所有地物都应在地形图上用相应的符号表示出来。

地物在地形图上表示的原则是:凡是能依比例尺表示的地物,则将它们边界水平投影位置的几何形状相似地描绘在地形图上,如房屋、河流、运动场等,有些地物还需要在边界范围内绘上相应的地物符号,如森林、草地等。

对于不能依比例尺表示的地物,在地形图上是以相应的地物符号表示在地物的中心位置上,如水塔、烟囱、单线道路、单线河流等。

地物测绘主要是测定地物形状的特征点。

所谓地物特征点就是能够反映地物形状的外轮廓上的转折点,或能表示地物位置中心的轴线上的点。

测绘地物时应根据地形图图式的要求合理选择地物的特征点。

地物轮廓线不外乎折线和曲线,选择特征点时,并不是特征点选得愈密愈好,通常只要求两特征点的连线与该地物实际轮廓线之间的最大偏差限制在图上的0.4mm以内即可。

如图6-24所示,若δ小于图上的0.4mm,则(a)图中的C点和(b)图中的M、N点都不必立尺,可直接将A、B连成直线。

(a)(b)图6-24 特征点取舍容差二、地貌测绘测绘地貌与测绘地物一样,首先要确定地貌特征点,然后连接地性线,便得到地貌整个骨架的基本轮廓,再对照实地并考虑等高线的性质描绘出等高线。

地貌特征点是指山顶、鞍部、山脊、山谷的地形变换点,山坡倾斜变换点,山脚地形变换点,悬崖、陡壁的边缘点等等。

地貌测绘的步骤如下:(1)测定地貌特征点地貌特征点的测绘方法可以根据测绘用的仪器、地形条件合理选择,一般采用极坐标法或交会法。

特征点在图上的位置用小点表示,并在小点的旁边注记高程,也可以以特征点的位置为高程的小数点。

(2)连接地性线测定了地貌特征点后,必须先连接地性线,然后描绘等高线。

通常以实线连山脊线,虚线连山谷线。

大比例尺地形图测绘基本要求

大比例尺地形图测绘基本要求

大比例尺地形图测绘基本要求3.1主要内容与适用范围3.1.1大比例尺地形图(指1:500、1:1000、1:2000地形图)是城市规划、管理、工程项目设计、建设和土地管理等工作的基本依据。

为指导城市大比例尺地形图测绘工作,特制定本要求。

3.1.2本要求主要对城市大比例尺地形图的精度、测绘的主要内容和表示方法做出规定,测绘过程的技术要求将在随后的章节详细说明。

3.1.3大比例尺地形图精度、测绘的主要内容和表示方法在《城市测量规范》(CJJ 8-99)(以下简称《规范》)和《1:500、1:1000、1:2000地形图图式》(GB/T 7929-1995)(以下简称《图式》)中作了详细的规定和说明,《规范》和《图式》是我院测绘大比例尺地形图的基本依据。

随着城市的不断发展,出现了许多《规范》、《图式》中未作说明的地物,还有部分地物、地形要素的测绘未作详细说明。

为确保大比例尺地形图满足城市规划、管理和其他用户的要求,结合太原市的实际情况,制定本要求,作为对《规范》、《图式》中未详细说明有关事宜的补充。

3.1.4本规定未明确规定的,按如下标准执行1 《城市测量规范》(CJJ 8-99);2 《1:500、1:1000、1:2000地形图图式》(GB/T 7929-1995)。

3.2大比例尺地形图的规格太原市大比例尺采用40cm×50cm矩形分幅,图幅按太原市地形图编号方法进行编号。

3.3大比例尺地形图的精度无论采用何种方法成图,城市大比例尺地形图的精度应执行以下要求。

3.3.1图根点、测站点精度图根点相对于图根起算点的点位中误差,不得大于图上0.1mm;高程中误差,不得大于测图基本等高距的1/10。

测站点相对于邻近图根点的点位中误差,不得大于图上0.3mm;高程中误差:平地不得大于1/10基本等高距,丘陵地不得大于1/8基本等高距,山地,高山地不得大于1/6基本等高距。

3.3.2地形图平面精度地形图平面精度应符合下表3.3.2的规定。

地形图测绘的技术要求以及一些特殊情况下的测绘方法

地形图测绘的技术要求以及一些特殊情况下的测绘方法

地形图测绘的技术要求地形图应表示测量控制点交通及辅助设施、管线及辅助设施、水系胡辅助设施、境界、地貌和土质植被等各项地物、地貌要素,以及地理标注等。

地形图的测绘与取舍除应符合《城市测量规范》中的有关规定外,还应符合下列要求:⑴地形图的测绘,应真实反映地物、地貌的状况。

⑵测区内所有的等级控制点和图根控制点均应用图式绘于图上。

⑶房屋测绘简易棚房、临时工棚不予测绘,但以砌砖为墙体的较整齐正规的简易房屋则应测绘。

⑷花圃、绿化带①建筑区内的绿化带一般用花圃符号表示,大片的草坪用草地符号。

高出地面的花坛,用实线分隔;与地面同高的绿化地用地类界符号分隔,当花坛或绿化地的边界与内部道路重合时,重合部分只绘内部道路线。

②活树篱笆符号在图示中属于栏栅类地物,起隔离作用的带状灌木按此符号表示,花圃周边的矮冬青树虽然也起隔离作用,但它与花圃是一整体,主要作用还是绿化,因此可不绘活树篱笆符号。

⑸道路、河流公路应按图式绘路面线(铺面)和路肩线,路面线用0.3mm的粗实线,路边用0.1mm的细实线。

桥梁与道路连接处应按图式以适当的空隙予以分隔,以突出桥梁位置。

河流、小沟不需测注河(沟)底高程, 2.5m宽以下小沟的沟边,不绘陡坎符号。

⑹其它地物电力线、通讯线一律不连线,高压线只是在通过主干道路时连线。

地形图上电杆、路灯、消防栓、各类控制箱等地物的点位,应该是该地物的中心。

测量这些地物时,应采用偏镜法确定其中心位置的坐标,不应以棱镜的位置作为该地物的点位。

门墩的符号应与实地方向一致,方块符号的中心应是门墩的中心,不应随意标绘。

⑺注记单位名称的注记应简洁、准确。

②开发地块按以下三类情况注记:已平整或正在平整的地块注“平土区”;已开始施工的地区注“施工区”;无规则的挖掘沙、石土的场地注“乱掘区”,场地较长的明显陡坎,按实地情况测绘。

③钢结构、钢筋混凝土结构的厂房不注“钢”,而注名“砼”。

一般铁皮房按照简易房表示。

④水系名称应用斜体字注记。

地形图测量技术要求

地形图测量技术要求

地形图测量技术要求-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII1 地形图测绘1.1 图根控制测量图根控制点是直接供地形图测绘使用的依据。

图根控制点的密度应根据实地地物、地貌的复杂程度,地形图测绘的测量手段和作业方式等情况决定;图根点的密度不得小于每平方公里14个。

图根控制点相对于邻近等级控制点的点位中误差不得大于0.2米,高程中误差不得大于0.1米。

图根控制点宜选在地势较高、视野开阔的地方并应设定标志,相邻点间必须通视。

根据实地情况结合目前的测量设备以及技术手段,本测区图根控制点的平面测量可采用光电测距导线、GPS快速静态/静态相对定位和GPS RTK等满足精度要求的方法。

图根控制点的高程测量可采用水准测量、光电测距导线、GPS 快速静态/静态相对定位和GPS RTK等满足精度要求的方法。

当解析图根点不能满足测图要求时,可增补少量图解交会点或视距支点作为测站点测图。

由图根点上可支出一个支点,支点边长不宜大于地形点最大于400米。

1.1.1 图根控制测量采用光电测距导线施测时的要求图根平面控制测量应闭合或符合于路线等级控制点上。

当需要加密时,图根控制点不宜超过两次符合;条件受限时,可布设成支导线,支导线的边数不得超过3条。

图根导线测量的主要技术要求:导线全长小于3000米,平均边长300米,40,不小于1个测回,测角中误差小于±20秒,导线的方位角闭合差小于n导线相对闭合差小于1/4000。

组成节点后,节点间或节点与起算点的长度不得大于2100米。

1.1.2 图根控制测量采用GPS快速静态/静态相对定位施测时的要求图根控制测量采用GPS快速静态/静态相对定位施测时的要求基本等同首级GPS控制测量的要求。

区别为标准差计算时固定误差a和比例误差系数b的取值不同,图根控制测量时a取10mm,b的取20mm/km。

测定图根控制点的高程采用GPS快速静态/静态相对定位时,必须联测6个等级高程控制点用来进行高程拟合。

地形图测绘技术要求内容

地形图测绘技术要求内容

1:1000地形图测绘技术要求综述一、地形图要素地形图应表示测量控制点、居民地和垣栅、工矿建(构)筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素,以及地理名称注记等。

并着重显示与城市规划、建设有关的各项要素。

二、测量控制点各等级天文点、三角点、导线点、图根点、水准点等测量控制点,应以展点或测点位置为符号的几何中心位置,按《1:500、1:1000、1:2000地形图图式》(GB/T7929-1995)3.1—3.4条款规定符号表示;利用全球定位系统确定的等级控制点均按图式3.3条款符号表示(不含图根点),分别在点名前加级别代号,A、B、C、E;水准点和经水准联测(或代水准联测)的各等级控制点高程注至0.001m;用三角高程测定的高程注至0.01m。

三、居民地和垣栅的测绘1、居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。

2、房屋的轮廓应以墙基外角为准,墙角如防震加固垛的房屋,以垛外角测绘。

3、房屋一般不综合,应逐个表示,不同层数,不同结构性质、主要房屋和附加房屋都应分割表示。

城镇的老居民区,房屋毗连、庭院套递,应根据房屋形式不同、屋脊高低不一、屋脊前后不齐等因素进行分割表示,所有分割线均用实线绘制。

A、房屋性质注记一般1—2层注“砖”、3—7层注“混”、8层以上注“砼”。

B、房屋层次注记凡楼顶搭建的临时性房屋不记层数;楼顶层阁楼、小型楼梯间低于2.2米的不记层数;房屋地下室不算层数,在房屋性质后加注“D”字。

C、建筑物和围墙轮廓凸凹在图上小于0.4mm,简单房屋小于0.6mm 时,可用直线连接。

D、1:1000比例尺测图,图上6mm²以下的天井可不表示。

E、走廊、悬空走廊及挑楼(多层房屋、上部是楼房、下面是走廊)。

均依《图式》4.3.1.3表示。

F、阳台落地的按房屋测绘,不落地的一般阳台宽度在图上大于1.5mm的依《图式》4.3.1.3表示。

大比例尺地形图测绘基本要求#

大比例尺地形图测绘基本要求#

大比例尺地形图测绘基本要求3.1主要内容与适用范围3.1.1大比例尺地形图<指1:500、1:1000、1:2000地形图)是城市规划、管理、项目项目设计、建设和土地管理等工作的基本依据。

为指导城市大比例尺地形图测绘工作,特制定本要求。

3.1.2本要求主要对城市大比例尺地形图的精度、测绘的主要内容和表示方法做出规定,测绘过程的技术要求将在随后的章节详细说明。

3.1.3大比例尺地形图精度、测绘的主要内容和表示方法在《城市测量规范》<CJJ 8-99)<以下简称《规范》)和《1:500、1:1000、1:2000地形图图式》<GB/T 7929-1995)<以下简称《图式》)中作了详细的规定和说明,《规范》和《图式》是我院测绘大比例尺地形图的基本依据。

随着城市的不断发展,出现了许多《规范》、《图式》中未作说明的地物,还有部分地物、地形要素的测绘未作详细说明。

为确保大比例尺地形图满足城市规划、管理和其他用户的要求,结合太原市的实际情况,制定本要求,作为对《规范》、《图式》中未详细说明有关事宜的补充。

3.1.4本规定未明确规定的,按如下标准执行1 《城市测量规范》<CJJ 8-99);2 《1:500、1:1000、1:2000地形图图式》<GB/T 7929-1995)。

3.2大比例尺地形图的规格太原市大比例尺采用40cm×50cm矩形分幅,图幅按太原市地形图编号方法进行编号。

3.3大比例尺地形图的精度无论采用何种方法成图,城市大比例尺地形图的精度应执行以下要求。

3.3.1图根点、测站点精度图根点相对于图根起算点的点位中误差,不得大于图上0.1mm;高程中误差,不得大于测图基本等高距的1/10。

测站点相对于邻近图根点的点位中误差,不得大于图上0.3mm;高程中误差:平地不得大于1/10基本等高距,丘陵地不得大于1/8基本等高距,山地,高山地不得大于1/6基本等高距。

地形图测量技术要求内容

地形图测量技术要求内容

地形图测量技术要求内容1 地形图测绘1.1 图根控制测量图根控制点是直接供地形图测绘使⽤的依据。

图根控制点的密度应根据实地地物、地貌的复杂程度,地形图测绘的测量⼿段和作业⽅式等情况决定;图根点的密度不得⼩于每平⽅公⾥14个。

图根控制点相对于邻近等级控制点的点位中误差不得⼤于0.2⽶,⾼程中误差不得⼤于0.1⽶。

图根控制点宜选在地势较⾼、视野开阔的地⽅并应设定标志,相邻点间必须通视。

根据实地情况结合⽬前的测量设备以及技术⼿段,本测区图根控制点的平⾯测量可采⽤光电测距导线、GPS快速静态/静态相对定位和GPS RTK等满⾜精度要求的⽅法。

图根控制点的⾼程测量可采⽤⽔准测量、光电测距导线、GPS快速静态/静态相对定位和GPS RTK等满⾜精度要求的⽅法。

当解析图根点不能满⾜测图要求时,可增补少量图解交会点或视距⽀点作为测站点测图。

由图根点上可⽀出⼀个⽀点,⽀点边长不宜⼤于地形点最⼤于400⽶。

1.1.1 图根控制测量采⽤光电测距导线施测时的要求图根平⾯控制测量应闭合或符合于路线等级控制点上。

当需要加密时,图根控制点不宜超过两次符合;条件受限时,可布设成⽀导线,⽀导线的边数不得超过3条。

图根导线测量的主要技术要求:导线全长⼩于3000⽶,平均边长300⽶,40,不⼩于1个测回,测⾓中误差⼩于±20秒,导线的⽅位⾓闭合差⼩于n 导线相对闭合差⼩于1/4000。

组成节点后,节点间或节点与起算点的长度不得⼤于2100⽶。

1.1.2 图根控制测量采⽤GPS快速静态/静态相对定位施测时的要求图根控制测量采⽤GPS快速静态/静态相对定位施测时的要求基本等同⾸级GPS控制测量的要求。

区别为标准差计算时固定误差a和⽐例误差系数b的取值不同,图根控制测量时a取10mm,b的取20mm/km。

测定图根控制点的⾼程采⽤GPS快速静态/静态相对定位时,必须联测6个等级⾼程控制点⽤来进⾏⾼程拟合。

1.1.3 图根控制测量采⽤GPS RTK测量⽅式施测时的要求图根点的平⾯和⾼程采⽤实时动态定位求取时⽤于求取转换参数的点必须能够控制测区围,平⾯点不得少于四个,⾼程点不得少于6个。

最新地形测量规范标准

最新地形测量规范标准

最新地形测量规范标准地形测量是获取地表形态特征和地理信息的重要手段,广泛应用于城市规划、土地管理、工程建设等领域。

随着技术的发展,地形测量规范也在不断更新以适应新的测量技术和应用需求。

以下是最新地形测量规范标准的概述:1. 测量范围与精度要求地形测量应覆盖所有需要详细地形信息的区域,包括但不限于城市、乡村、山脉、河流等。

测量精度需满足国家或行业标准,例如,对于城市规划,可能需要达到厘米级的精度。

2. 测量方法与技术地形测量应采用先进的测量技术,如卫星定位系统(GPS)、遥感技术、无人机测绘等。

这些技术可以提供高效率、高精度的测量结果。

3. 数据采集与处理数据采集应遵循标准化流程,确保数据的完整性和准确性。

数据处理应使用专业的地形测量软件,进行地形图的绘制和地形数据的分析。

4. 地形图的绘制地形图应按照国家或行业标准进行绘制,包括等高线、地形特征、地物标记等。

地形图应清晰、准确,便于阅读和使用。

5. 质量控制地形测量过程中应实施严格的质量控制措施,包括现场检查、数据复核、成果审核等,确保测量结果的可靠性。

6. 信息安全与保密地形测量数据涉及国家安全和个人隐私,应严格遵守信息安全和保密规定,防止数据泄露。

7. 环境保护在进行地形测量时,应尽量减少对环境的影响,采用环保的测量方法和设备。

8. 规范更新与培训随着技术的发展,地形测量规范需要定期更新。

从业人员应接受相应的培训,以适应新的规范和测量技术。

9. 法规遵守地形测量应遵守国家相关法律法规,包括土地管理法、测绘法等。

10. 结论地形测量是一项技术性强、要求高的工作,需要遵循严格的规范和标准。

通过不断更新和完善规范,可以确保地形测量工作的质量和效率,为社会经济发展提供准确的地理信息支持。

请注意,上述内容为概述性质,具体实施时应参考最新的国家或行业标准文件。

地形测绘合同质量要求

地形测绘合同质量要求

地形测绘合同质量要求
1. 准确性可是地形测绘合同质量的关键啊!你想想,要是测绘的数据不准确,那建房子不就歪了?就好比射箭没射中靶心一样!像我们那次测绘小山丘,那数据必须得精确到小数点后几位才行呢!
2. 精度要求得超级高才行呀!如果精度不够,那和粗制滥造有啥区别?这就好比做蛋糕,材料的用量不精确,能做出美味的蛋糕吗?上次那个测绘项目,对精度的把控那叫一个严格!
3. 细节不能马虎啊!一点点小细节都可能影响整个结果,就像拼图少了一块就不完整啦!还记得我们做那个复杂地形测绘时,任何一个小土坡的细节都不敢忽略!
4. 时效性也很重要啊,总不能拖拖拉拉的吧!这就像赛跑,你慢悠悠的,能拿到好成绩吗?之前有个合同,规定时间内必须完成测绘,大家都紧锣密鼓地干呢!
5. 质量得稳定呀,不能这次好下次差的。

这和坐过山车似的谁受得了?我们做每一个地形测绘都要保持一样的高水准!
6. 可靠度必须有保障呀!不然谁信你的结果?就像交朋友,不靠谱的朋友你敢交吗?那次大型项目的测绘,可靠度就是我们的生命线!
7. 数据的完整性可不能丢啊!缺胳膊少腿的数据有啥用?这不就像一个故事没讲完整一样让人别扭嘛!每次完成测绘,都要反复检查数据完整性。

8. 一致性也得注意哟!前后矛盾的测绘结果能行吗?这就像说话前言不搭后语似的。

我们在测绘过程中时刻注意保持一致性。

9. 专业性更是不用说啦!没有专业的本事怎么干好这活?就像医生治病,不专业能行吗?我们团队靠着专业素养拿下了一个又一个地形测绘合同呢!所以呀,地形测绘合同质量要求真的是多方面的,每一个方面都得好好把关呀!。

地形图测绘注意问题

地形图测绘注意问题

地形图测绘注意问题大比例尺数字测图技术要求1 图根控制1.1 图根点密度要求一般基础地形图测绘:64 点/平方公里。

地籍测量:建成区100 点/平方公里,非建成区80 点/平方公里。

每幅地形图保证2 个以上互相通视的固定图根点(或等级控制点)。

1.2 图根点埋设固定(埋石)图根点:道路、水泥地面需埋设带十字丝的标志,一般用测钉;周围刻画10cmX10cm 方框,红漆涂写点号;田地等空旷处应埋设现浇混凝土桩,尺寸10cmX40cmX15cm ,中间埋标芯。

一般图根点:道路、水泥地面可用普通水泥钉做标志,或者刻十字丝做标志,周围刻画10cmX10cm 方框,红漆涂写点号;田地等空旷处可打木桩,尺寸3cmX3cmX30cm ,中间以铁钉做标志,木桩桩面涂红或钉上红布。

1.3 图根点的编号图根控制点编号采用“字母” +“数字”表示,第一位用大写英文字母A、B、,代表乡镇(作业组长)号,后用阿拉伯数字流水编号,允许缺号或跳号,但不得重复。

为避免同其它等级控制点混淆,图根控制点编号中的英文字母不使用C、D、E、I 、O 等字母;固定图根点编号前加“ T ”。

1.4 图根点测量空旷处可釆用RTK测量,建筑密集区宜采用光电测距图根导线RTK测量,采用5个以上具有水准高程、均匀分布、能控制整个测区的参考点建立转换参数,测区釆用同一个转换参数进行测量。

基准站必须架设在已知点上。

RTK测量技术要求严格执行《浙江省RTK测量技术规程》,采用杭州CORS系统测量的还需执行《杭州市卫星定位综合服务系统使用技术规定》。

重点:收敛精度平面l・5cm、高程2.0cm,历元数大于10个,至少采用轻便脚架进行整平对中。

图根导线测量,宜布设成附合导线或导线网,采用2“级全站仪进行测量。

严格按DB33的技术要求操作。

1.5图根点计算RTK测量按《浙江省RTK测量技术规程》要求提供转换参数、残差表,同一基站2次测量比较表。

图根导线应用软件进行严密平差,提交平差报告。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

南方RTK应用于某矿区1:1000地形图测量一、任务来源及测区概况受某矿区委托测量该地区新建矿区东西500米,南北1000米范围内的地形图。

该测区位于井陉县界内,井陉县位于河北省西陲,太行山东麓,地理坐标为东经113°-114°18′,北纬37°42′-38°18′,东临河北省省会石家庄,西靠山西煤炭基地,地处晋冀结合部。

境内山峦起伏,河谷盆地错落期间,属温带大陆性气候。

二、资料收集及主要测量内容本次控制网采用1980西安坐标系,县城附近有国家高等级GPS控制点:GPS1、GPS2、GPS3可作为本次控制测量的起算资料。

根据界桩控制范围内地形勘察,依据1:1000地形图测绘规范,地面倾斜角在6~25度之间属于山地,基本等高距为1m,且该地形破碎,主要测量范围内旱地田坎,沟渠和乡村道路,采挖区陡坎斜坡以及冲沟,独立地物包括高低压电杆以及测区范围内高程点等等。

本次坐标系统采用1980西安坐标系,中央子午线为114,高斯正形3度带投影,投影面采用1985国家高程基准。

地形图测绘比例尺为1:1000。

三、测量技术依据3.1. CJJ 8-99《城市测量规范》3.2.《1:500、1:1000、1:2000地形图图式》3.3.CJJT 73-2010 卫星定位城市测量技术规范3.4. GB/T 18314-2009《全球定位系统(gps)测量规范》3.5. CH/T 2009-2010 全球定位系统实时动态(RTK)测量技术规范四、精度要求及质量控制4.1.精度要求基本控制点平面点位中误差不应超过10cm,高程中误差相对于邻近水准点不得超过1/20基本等高距。

图根点相对于起算点的平面中误差不超过图上0.1mm,相对于起算点的高程中误差不超过1/10基本等高距。

地物点相对于邻近图根点的平面中误差不应超过0.8,高程注记点相对于邻近图根点的高程中误差不应超过2/3。

最大误差不应大于两倍中误差。

4.2.质量控制本次地形测量选用经检定合格的南方测绘灵锐S86T 双频双星RTK测量系统施测,仪器标称点位水平精度10mm+1ppm,高程精度20mm+1ppm。

①平面:10+1× ×d,式中d为流动站至基站的距离,以km为单位。

②高程:20+2× ×d,式中d为流动站至基准站的距离,以km为单位。

五、具体测量方法及测量要素5.1.控制测量步骤利用测区已有的三个控制点作为RTK布设三级控制点的起算数据,使用RTK直接布设平均边长200m控制点作为以后仪器校核以及全站仪、经纬仪等测量仪器使用的已知点。

图根控制点采用木桩,并且在木桩中间钉测钉。

在测区中间架设S86T基准站,尽量缩减由于基站与移动站距离引起的误差。

移动站分别在提供的高等级已知控制点和布设的平面控制点上使用工程之3.0软件提供的控制点测量程序观测,观测时使用对中杆及支架严格对中、整平。

设置平滑点数5,平滑间隔8秒,平滑次数3,延迟时间12秒,反复次数3次。

其中反复次数就是仪器会自动重新初始化得到固定解,无需开关机。

观测数据采集时限制HRMS<2cm,VRMS<3cm,PDOP<4,卫星高度截止角≥15°。

坐标转换参数获取:使用求转换参数程序添加提供的GPS1,GPS2,GPS3控制点已知坐标和对应观测得到的经纬度原始坐标求取测区内的转换参数并且应用到该工程。

注意转换的平面残差应≤±2cm,高程残差≤±3cm,并且查看计算出来的转换参数比例尺应该为0.99999*****或者1.00000****。

数据处理:使用数据后处理功能,应用当前的转换参数可以及时计算出布设的其他平面控制点的当前西安80坐标。

5.2.地形图测量步骤此次地形图碎步测量以平面控制点及图根点为基础采用S86T RTK进行测量,具体步骤为所有仪器使用一个整个测区的转换参数,多天作业使用仪器的单点校正功能到图根点上校正后,再使用电子手簿S730快速采集存储”A”键测量,由于本次测区地物要素较少,使用编码法测量,再测点存储的时候输入地物要素的编码比如陡坎输入k,与陡坎相连的其他点编码输入“+”直到该段坎结束。

内业将外业测量的坐标数据导入南方CASS软件,使用简码识别功能,CASS软件自动绘出地形图,再去检查核对,出错的地方手动绘图修正。

由于本次地形图测量实施分组作业,实地选择明显的地物作为分界比如道路,同时使用手簿显示测区范围程序设置各组的测量范围,并且地形图接边限差不应大于本次规定的平面、高程中误差的倍,接边时线状地物的拼接不得改变其真实形状及相关位置,地貌的拼接不得产生变形。

5.3.地物要素地形图内应测绘测量控制点、居民地和垣栅、工矿建(构)筑物、交通及附属设施、管线及附属设置、水系及附属设施、境界、地貌和土质、植被等地形要素,并对地形要素进行名称注记、说明注记、及数字注记。

测绘居民地和垣栅。

居民地按实地轮廓测绘,房屋以墙基为准测绘出轮廓线,并注记建材质料和楼房层次,依据不同结构,不同建材质料,不同楼房层次等情况进行分割表示。

1:1000测图房屋一般不综合,临时性建筑物可舍去。

建筑物、构筑物轮廓凸凹在图上小于0.5mm时可用直线连接。

城区接到以路沿线侧胡接到边缘线,无路沿线的按自然形成的边线表示。

街道中的安全岛、绿化带及街心花园应绘出。

工矿建筑物及其他设施的测绘包括矿山开采、勘探、工业、农业、科学、文教、卫生、体育设施和公共设施等,地形图上应正确表示。

依比例尺表示的应正确测绘出轮廓,配置相应的符号并根据产品的名称或设施的性质加文字注记。

不依比例的应争取测定定位点定位线的位置,并加注文字说明。

管线及附属设施的绘制。

正确测绘管线的实地定位点和走向特征,正确表示管线类别。

永久性的电力线、通信线及其电杆、电线架、铁塔均应实测位置。

电力线应区分高压线和低压线。

居民地内的电力线、通信线可不连线,但应在杆架出绘出连线方向。

水系及附属设施的绘制。

海岸、河流、湖泊、水库、运河、池塘、沟渠、泉、井及附属设施均应测绘。

沟渠宽图上大于1mm的用双线表示,小于1mm的用单线表示。

地貌和土质利用等高线,配置地貌符号及高程注记表示。

当基本等高线不能正确表示地貌形态时加绘间曲线,不能用等高线表示的天然或人工地貌形态,许配置地貌符号及注记。

居民地中可以不绘制等高线,但高程注记点应能显示出地面坡度的变化特征。

各种天然形成和人工修筑的坡、坎,其坡度在70°以上时表示为陡坎,在70°以下时表示为斜坡。

斜坡在图上投影宽度小于2mm时亦表示为陡坎并测注比高,当比高小于1/2等高距时,可不表示。

梯田坎坡顶及坡脚在图上投影宽度大于2mm(及实地2m)以上实测坡脚,小于2mm测注比高,当比高小于1/2等高距时(及0.5米)可不表示。

梯田坎较密若两坎间距在图上小于10mm时可适当取舍。

植被。

应表示出植被的类别和分布范围。

地类界按实地分布范围测绘,在保持地类界特征前提下,对凹进和凸出部分图上小于5mm可适当综合,地类界与地面上有实物的线状符号(道路、河流、坡坎等)重合或接近平行且间隔小于2mm时地类界可省略不绘,当与境界、等高线、管线等符号重合是,地类界移位0.2mm绘出。

耕地须区分稻田、旱地、菜地和水生经济作物地。

四角、田埂、耕地、园地、林地、草地均须测注高程。

六、内业数据处理及图幅整饰注意事项6.1.内业数据处理步骤外业采集完地形数据,内业使用南方CASS软件导入坐标数据,使用简码识别绘制简单的地形图,然后再使用CASS带有的地形图图式符号手动修改并绘制其他地物。

绘制完地物以后要绘制等高线表示地貌,所谓等高线是指地面上高程相同的相邻点所集合而成的闭合曲线。

用等高线表示地貌,不仅能明显表示出地面的起伏状态,而且能表示出地面的坡度和地面点的高程,便于在图上进行工程的规划设计。

可以利用CASS软件绘制等高线,首先将野外采集的高程点建立数字地面模型(DTM),采用轻量线在数字地面模型上生成等高线。

充分考虑到等高线通过地性线和断裂线时情况的处理,如陡坎、陡崖等,而且可以自动切除通过地物、注记、陡坎的等高线。

但是由于本次地形测量大部分都为陡坎,所以首先在建立DTM时考虑陡坎,而且要对建立好的DTM三角网删减过滤掉不合理的以及不需要建立等高线的三角网,再生成等高线进行修改。

部分生成不合理的还需要删掉自动生成并手动绘制等高线。

6.2.内业数据处理需要注意的事项6.2.1居民地:居民地内的高压线,通讯杆不需要连线,但是杆上要留有走向。

居民地房屋要正交。

6.2.2路,坎,池塘,电杆,河流水渠:主干道旁边有厂,矿口等的地方得标出走向,用地类界把大路跟大门分;大车路:左虚右实,上虚下实;路命名的时候要按路的走向;标走向时,进入村庄,学校的地方不需要母线,但入旱地,林地等时需要;池塘也可以用坎表示,但里面一定要注上属性,如塘;旱地,林地,果园要将注记层标上,如林地杨10,果园的性质(如种的果树是苹果要注明);符号填充间距:文件→cass参数设置→填充符号间距20(1:1000);大车路跟乡村路用地类界隔开;电杆结束的地方要标上“止”;整饰的时候加固坎保持原形,即可以有直角,未加固坎要加点平滑;河流水渠的水压线一定要标出水的流向;绘制陡坎时要注意坎的高度和坎毛的方向,一定要正确。

6.2.3等高线,高程整饰:当等高线从陡坎经过时,要充分考虑陡坎自身的高度以及地形的走势,只有这样才能绘出合理的等高线。

其中比较特殊的是梯田、沟壑等地形。

当遇到陡坎时,要根据陡坎高度,让等高线在陡坎中穿行一部分,在相应的位置探出,穿行部分可省略;对于梯田,由于其地形的特殊,在每一层梯田面上,高程变化是基本一致的,因此就出现了S 型等高线的绘制;对于大型沟壑,由于高程变化较大,以致于部分等高线都是在沟壁中穿行的,这就出现“缺少等高线”的假象。

需要注意的是,等高线在陡坎中穿行时,进入陡坎与探出陡坎的线型方向应该是一致的,如果反向,则会出现此处有“陡崖”的错觉。

首曲线要标记标高,等高线通过地物的地方要断开,手绘等高线根据高程点依比例内插。

等高线不可以相交,遇到陡坎的地方可以一同入到坎里。

根据1:1000地形图测量规范,平均20米左右就要有一个高程点,故使用CASS展高程点时高程注记可以设定为15米而且要删除电杆上的高程点,调整高程注记不应遮盖其他地物。

高程校正:比如说池塘的高程应低于平地平地,耕地内误差太大的高程需要删掉。

6.2.4文字注记:统一文字高、统一字体。

七、成果提交工作结束后提交如下资料:7.1 、控制测量部分包括控制点展点略图,控制点坐标表,观测手簿,计算手簿及成果表,原始观测数据*.rtk文件、*.dat文件,转换参数文件*.cot。

相关文档
最新文档
