泰坦直流屏TEP-I-G通讯规约
泰坦电力通信专用不间断电源、逆变电源产品_使用说明书v1[1].0.1
![泰坦电力通信专用不间断电源、逆变电源产品_使用说明书v1[1].0.1](https://img.taocdn.com/s3/m/a59a564e3c1ec5da50e270ad.png)
特别设计的维修旁路控制。保证外部维修旁路开关合上时，TUPS/TINV电源设备内部旁路已先转换，避免因误合维修旁路开关造成的设备逆变电路损坏。
四、使用条件
产品的气候环境条件见下表，如有特殊要求可在订货时提出，由供需双方协商另行规定。
二、产品分类与型号命名
产品分类
专用不间断电源：一种在线式不间断电源，由整流器、逆变器、旁路转换开关及相关的控制保护电路组成，其直流后备电源由电力直流电源、通信直流电源提供。工作模式：交流输入正常时，由交流输入经整流、逆变后向负载供电；交流消失，直流输入经逆变向负载供电；当逆变输入异常或逆变部件故障时，由静态旁路开关转至交流旁路供电。
2、主从备份不间断电源系统
系统主接线图、屏面布置图见附图3、附图4。
主从备份不间断电源系统由2台电力专用不间断电源装置、交直流输入/输出开关、维修旁路开关、馈电开关、相关表计等组成，2台电力专用不间断电源装置构成主从备份运行方式，即备机输出接入主机旁路输入，在主机出现故障转旁路运行时，备机经主机旁路输出，保证馈电连续。
交流输入、旁路输出、逆变输出、过载、直流欠压、装置故障
通讯介面
智能型RS232通讯接口
绝缘强度
符合EN50081-1/EN50081-2
EMC
符合EN50155/EN50121.3.2
七、系统组成、工作原理
1、单机不间断电源系统
系统主接线图、屏面布置图见附图1、附图2。
单机不间断电源系统由1台电力专用不间断电源装置、交直流输入/输出开关、维修旁路开关、馈电开关、相关表计等组成。交流电源经主电源开关K1、旁路电源开关K3接入不间断电源装置，引至变电站直流电源系统的直流电源经开关K2、反向截至二极管接入不间断电源装置，反向截至二极管的作用是防止不间断电源装置中整流器输出对变电站直流电源系统的反向送电，接线时应务必注意直流电源极性不得接反，否则将烧毁不间断电源装置。交直流输入电源正常时，交流输入经输入隔离变压器、整流器整流输出直流，与经2级反向截至二极管接入的直流输入电源并接，由逆变器SPWM逆变、滤波后，经输出隔离变压器、静态开关输出到馈电交流母线，逆变器SPWM逆变输出保持与交流旁路输入同步。交流输入消失时，无间断切换到直流输入电源逆变输出，交流输入恢复时，再次恢复到交流输入整流-逆变工作状态；交流输入正常，直流输入消失或欠压告警，不间断电源装置保持交流输入整流-逆变工作状态；交流输入消失、直流输入电源逆变输出，如直流输入消失或欠压保护，自动转交流旁路输出；装置正常运行中，如装置过载、装置过温、装置故障保护，自动转交流旁路输出，并根据故障类别，自动控制是否可恢复。不间断电源装置外接手动维修旁路开关K4，该开关装配辅助接点OF，其常闭接点引至不间断电源装置背板逆变/旁路控制接点端子，保证在手动维修旁路合上时，不间断电源装置已工作在旁路状态，从而避免因人为误合手动维修旁路造成的装置损坏。
TITANS 通讯规约服务器 说明书
通讯规约服务器使用说明书(Vision 1.0)泰坦科技股份有限公司二零零六年十一月项目名称：通讯规约服务器用户手册开发小组：通讯规约服务器研发小组拟制：赵伟杰日期：2006年11月审核：日期：审核意见：批准：日期：修订记录日期修订版本描述作者2006年11月20日 1.0 初始版本赵伟杰目录1 概述 (4)1.1 应用范围 (4)1.2 主要配置 (4)1.3 性能特点 (4)2 硬件原理及使用说明 (4)2.1 装置整体结构 (4)2.2 装置通讯接口 (7)3 软件使用说明 (9)3.1 建立调试环境 (9)3.2 配置各通道通讯参数文件 (10)3.3 下载配置参数 (14)4 调试方法 (16)4.1 物理通道测试 (16)4.2 报文监视 (17)5 附件 (20)5.1 CDT规约扩展 (20)5.2 泰坦电源监控终端配置表 (24)1 概述1.1 应用范围本系统主要应用于35K 伏以上变电站的远动通讯，作为变电站的通讯网关，连接继电保护、测控装置和变电站后台，以及运动系统向调度转发数据；同时用于变电站内直流电源系统监控终端的规约转发。
1.2 主要配置TA2000-TX 通讯规约服务器配置为：共13个通讯通道：其中8个 RS-485通道、4个RS-232通道、1个10/100Mbps 以太网通道。
1.3 性能特点1、 技术先进：采用基于ARM 的嵌入式开发平台；2、 可靠、稳定：采用Linux 内核作为基础平台，实现多任务开发；3、 速度高、CPU 速度可以达到203Mzh 以上；4、 低功耗；只有5w 以内的功率；5、 多种通讯方式（RS232、RS485、以太网）；6、 配置方面；每个通道都可以采用不同的通讯规约；2 硬件原理及使用说明2.1 装置整体结构图2.1.1 总原理图(1) 原理说明l 上行通道采用RS-232或LAN ； l 下行通道采用RS-232\RS-485;l 变电站内作为远动装置使用下行通道采用RS-485/RS-232,连接变电站内的继电保护装置、测控装置以及支流电源系统的测控装置；上行通道采用RS-232或以太网接口上送到调度中心或集控站；图 1 变电站应用 图2 直流电源应用 (2) TA2000-TXJ-A 面板图图2.1.1TA2000-TXJ-A前面面板图2.1.2 TA2000-TXJ-A背面面板(3)TA2000-TXJ-B面板图图2.1.2 TA2000-TXJ-B背面面板2.2 装置通讯接口1)TA2000-TXJ-A通讯接口l P1到P4串口DB9公接头（RS-232）连接l P5到P12串口DB9公接头（RS-485）连接针RS-232 RS-4851 DATA+2 RXD DATA-3 TXD4 GND GND56 -789l以太网RJ45连接器针信号1 ETx+2 ETx-3 ERx+456 ERx-78图2.2.3 以太网RJ45针描述l电源连接交流：85V – 265V；直流：100V – 310V;2)TA2000-TXJ-B型通讯接口l串口RJ45连接器TA2000-TX-A 型：通道口P1到P5采用RJ45连接器；TA2000-TX-B 型：通道口P1到P8采用RJ45连接器，RJ45针的描述如下表：针RS-232 RS-442 RS-4851 DSR2 RTS TXD+3 GND GND GND4 TXD TXD-5 RXD RXD+ DATA+6 DCD RXD- DATA-7 CTS8 DTR图2.2.1 串口 RJ45针描述l 以太网RJ45连接器针 信号 1 ETx+ 2 ETx- 3 ERx+ 4 5 6 ERx- 7 8图2.2.2 以太网RJ45针描述l 电源连接端子采用12至48伏直流电源； 3 软件使用说明3.1 建立调试环境1) 将通讯管理机与调试计算机通过网络连接（对等双交线即可）；正负地2) 设置调试计算机和通讯管理机的IP 地址，使其在同一个网段上；调试计算机IP ： 192。
TEP-I-G使用说明书
TEP-I-G微机控制单元功能•微机控制单元显示采用大屏幕液晶屏，全中文显示，完成对系统运行参数和工作状态巡检，并对充电机系统进行控制，满足电池对不同充电曲线的要求；•可同时监控一套充电机，一组蓄电池及一组UPS不间断电源、一组DC/DC通信电源和一组DC/AC逆变电源；•可通过通讯口与蓄电池端电压采集单元BMCU-B（选配）联接，最多巡检20*6节蓄电池端电压；•可通过通讯口与馈线监测采集单元XMCU-A、GMCU-C或GMCU-D（选配）联接，最多监测64路馈线绝缘和64路支路开关状态；•可通过通讯口与电源模块采集单元MMCU-A联接，最多可监测16台；•可通过通讯口与交流屏采集单元JMCU-A联接；•具有对蓄电池组进行核对性放电或高频有源逆变放电监控功能；•具有GPS对时接口（IRIG-B或PPH或PPM）•具有一路以太网接口；•所有配置都可通过按键设置完成；•具有五路通信接口，一路隔离RS485口用于与MMCU、TUPS通讯，一路隔离RS485口用于与GMCU-C（D）、XMCU-A通讯，一路隔离RS485口用于与BMCU-A、JMCU-A、UMCU通讯，一路隔离RS232/485口（或以太网接口）用于与综自或上位机通讯，一路隔离RS485口备用。
按键及显示内容1.按键翻页键：同类显示屏面间切换确认键：存储修改后的参数，或充、放电控制、交流屏控制左、右移键：光标左、右移动加、减键：修改参数设置键：主菜单和其它显示屏间切换消音键：关闭当前告警声音复位键：复位系统2.微机监控单元上电后，将进入显示初始屏，屏面如下：显示此屏的同时系统进行初始化，完成初始化后自动进入数据显示屏。
如果显示不正常可按复位键重新完成初始化。
3.主菜单可选择完成实时值显示、告警记录显示、充放电管理、交流屏监控、参数设置、通道校准等各种功能。
在任意显示屏面，按设置键均可进入到主菜单。
通过左、右键和上、下键来移动光标至对应功能项后，按下确认键，即可进入选择的菜单选项。
通讯规约培训素材PPT课件
2014年智能供用电系统公司工 程部培训
RS422对接示意图
A
收+
收-
发+
发-
屏蔽
……
收+
B
收-
发+
发-
C ……
2014年智能供用电系统公司工 程部培训
RS485接口标准
半双工（可1对多总线形式），需要使能端切换 收发
一般常见为2线制（正端、负端） 传送距离一般在1000M以内 信号以信号传输线+-间的电压值来反映，电压
2014年智能供用电系统公司工 程部培训
目前常用规约及接口方式:
➢CDT（串口、主动上送式） ➢MODBUS_RTU（串口、问答式） ➢IEC103（串口、问答式） ➢IEC104（培训
4、通讯规约的特点：
4.1 循环式规约的特点:(循环数字传送方式为远动装置
“方式，通道占用率太高，投资大。如有下 行信号，则需要用上、下行两条通道。 ➢由于不断传送数据，使通道上的数据流量相 当大，对通道传送的正确性要求较高，传送 中的误码率相对较严重。
2014年智能供用电系统公司工 程部培训
4.2问答式规约的特点： 近期发展并使用的通
信方式 ，以主站端为主， 依次向各个RTU发出查 询命令，各RTU根据查 询命令进行回答，回答 信息串长度是可变的。
早期发展使用的方式)
➢ 数据格式在发送端与接收端事先约定好，以 帧的形式传送，按时间顺序首先发一个起始 同步帧，然后依次发送控制帧和信息帧，这 样，连续循环发送，周而复始。主站端在收 到信息后，首先检出同步码，然后按约定的 时间先后顺序，判断是哪一个遥测量、遥信 量或其他信息等。
TEP-B-D通讯规约
TEP-B-D电池巡检装置通讯规约0#规约：泰坦规约一、总则本规约使用于上位机（或称主机）与一个或多个直流柜微机控制器（或称RTU）进行通讯，采用问答式通讯方式。
信息传输为异步方式，通讯速率为300、1200、2400、4800、9600、19200可选，报文内容以字节为单位，附加起始位、停止位。
在信道传送顺序如下：基本字节格式都是10位：M：停止位B0~B7：数据位S：起始位二、报文格式1、数据长度L包括控制域、设备地址、控制参数、数据D0~Dn 的字节个数2、帧校验和CS=控制域+设备地址+控制参数+数据D0+…+Dn的算术和（不考虑溢出位即256模和）3、设备地址为0FFH时为广播命令，所有设备都能响应，所以主机及设备禁用三、规约详解1、读取实时数据：主机读RTU命令注：控制参数为00H时读取两组蓄电池的总电压和充放电电流，为01H（或02H）时，读取蓄电池组1（或2）的总电压、充放电流、单体电池电压及特征温度。
RTU返回（控制参数为00H）RTU返回（控制参数为01H或02H）注：1）数值均为16进制有符号定点小数，电压单位为V，电流单位为A（电池放电为正、充电时为负），温度为℃总电压、电流、温度实际值=传送值/10单体电池端电压实际值=传送值/10002）设备状态字节STATE：（对应位为1时为故障）STATE=00H时，无故障D0：蓄电池组1过压D4：电池温度过高D1：蓄电池组1欠压D5：单体电池端电压异常D2：蓄电池组2过压D6：单体电池容量不足D3：蓄电池组2欠压D7：单体电池内阻偏大3）故障记录字节SOE：SOE=00H时，无新的故障记录2、故障记录：主机读RTU命令RTU(控制参数为00H)RTU(控制参数为0FFH)注：1）每次上传一条告警记录，长度为12字节，数据为HEX码；如无需要上传的记录时，告警记录项为空，数据长度为52）告警类型为1~10：1：蓄电池组1过压2：蓄电池组1欠压3：蓄电池组2过压4：蓄电池组2欠压5：电池温度过高6：单体电池端电压异常7：单体电池容量不足8：单体电池内阻偏大9：电池开始放电10：电池停止放电3）STATE、SOE意义同上4）主机下发帧控制参数为00H时为读取命令，为0FFH时为正确读取后的确认命令（设备只有在接收到确认命令后，发送记录的指针方才被刷新，以确保所有故障记录均能被主机完全正确的接收到），设备返回帧也不同。
直流屏MODBUS通讯规约
直流屏MODBUS通讯规约直流屏MODBUS通讯规约1、概述本文描述了直流屏上报的MODBUS通讯规约标准。
2、物理接口RS232，波特率9600，字符格式采用无校验位、8位数据位、1位停止位的异步串行通讯格式。
DOP-B07S201 COM3口。
地址：1功能码：只支持功能码03（读数据）数据：上报的数据，按寄存器（数据地址）进行发送，每个寄存器由两个字节组成，关于寄存器的定义，请参阅附录A。
CRC校验码：CRC（Cyclical Redundancy Check）对地址、功能码和数据进行校验，由两字节组成，CRC由传输设备生成，附加在数据帧中，如果由接收到数据计算出来的校验和附加在数据后的校验和不一致，则由错误发生。
关于CRC生成函数，请请参阅附录B。
4、命令解释：上位机发送数据查询命令信息帧，直流屏接收到正确的查询命令后，对命令进行响应回送数据给上位机。
格式如下：DI量地址和位定义附录B：CRC16校验的计算方法CRC（Cyclical Redundancy Check）由两字节组成，生成函数如下： WORD ModbusCRC(BYTE *pData,BYTE len)｛BYTE byCRCHi = 0xff;BYTE byCRCLo = 0xff;BYTE byIdx;WORD crc;While(len--)｛byIdx = byCRCHi *pData++;byCRCHi = byCRCLo gabyCRCHi［byIdx］;byCRCLo = gabyCRCLo［byIdx］;｝crc = byCRCHi;crc ＜＜= 8;crc += byCRCLo;return crc;｝。
TEP-G-F说明书(new)
TEP-G-F分布式微机绝缘监测装置拟制/日期审核/日期批准/日期说明书概述TEP-G-F分布式微机绝缘监测装置是在我公司TEP-G-E的基础上最新开发出的一款分布式绝缘监测装置。
本装置采用一台主机与多台采集单元通过通信方式，在线监测直流电源系统母线及馈电支路的绝缘状况、支路开关状态，及时发现接地故障，确保直流供电的安全。
本装置性能可靠，功能完善，人机界面友好，可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
功能特点1. 可接8台支路传感器采集单元GMCU-C（32路支路绝缘状态监测）和8台支路开关状态采集单元XMCU-A（32路支路开关状态采集），或者16台支路传感器和支路开关状态采集单元GMCU-D（16路支路绝缘状态监测和16路支路开关状态）。
2. 可采集4路直流电压，用于对两段母线的合母、控母、负母对地电压的测量；2路交流电压测量，用于检测两段母线正母、负母对地的交流量。
3. 同时在线监测最多256路支路的接地状况，显示接地支路号、接地极性、支路接地电阻和接地时间。
4. 在线测量并显示母线电压、负母线对地电压、正负母线对地电阻、正负母线对地交流量。
5. 采用直流传感器，无需在母线或支路上打入任何信号，不受对地大电容的影响。
6. 软件自动跟踪传感器零点，避免因传感器零点漂移而引起的误告警。
7. 当正、负母线绝缘同时降低时，也能正确检出接地电阻值。
8. 环路运行监测。
9. 自动绘制母线接地电阻近一个月的变化趋势曲线。
10.在已有支路接地告警时，仍可监测到新的支路接地告警。
11.如有电压告警、接地故障、空开脱扣及开关变位时都有记录产生，并可存储最新256条，掉电后记录仍可保存。
12.可设置母线电压告警上下限、交流过压、直流偏移、接地电阻告警下限、平衡电阻值、母线段数、母线电压等级、各段支路总数。
13.告警节点输出，包括母线接地告警、母线过压告警、母线欠压告警、母线串接、空开脱扣、装置异常。
直流屏技术规范
直流柜技术规范书工程项目：所2008年07 月1说明1．1 投标人提供的设备的技术规范，应与标书文件中规定的要求一致。
在规范书中提出的只是最低限度的技术要求，并未规定所有的技术要求和适用标准，投标人应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。
1．2 如未对本规范提出偏差，将认为投标人提供的设备符合规范书和标准的要求。
偏差必须清楚地表示在投标文件中的“差异表”中。
1．3 标准规范书中所有设备、备品备件，除本规范中规定的技术要求和参数外，其余均遵照现行的有关国家标准。
规范书所列标准与国家标准有矛盾时，按较高标准执行。
2气象特征与环境条件2.1 海拔高度不超过1000m2000m2.2 最大月平均相对湿度 90％2.3 最大日平均相对湿度 95％2.4 最高环境温度 40℃50℃2.5 最低环境温度–5℃2.6 最大风速 35m／s（离地10m处10分钟内的最大平均值）2.7 地震烈度 7度3技术条件3．1 系统组成直流系统由全密封免维护铅酸蓄电池、高频开关电源充电装置、电源监控系统、等组成。
直流系统主接线采用单母线接线，动母与控母分开，有降压装置。
直流系统电压：220V3．2 充电浮充电装置充电浮充电装置采用 n＋ 1台高频开关电源模块并联组成，其中一台模块作热备用，运行中任一模块故障，系统发故障信号，备用模块自动投入运行，故障模块退出，并可带电拔插更换，整个过程不应影响系统运行。
电源模块的参数要求如下：3.2.1 交流输入： AC 380V士15％ 50HZ土10％3.2.2 直流输出：额定电压：220V，额定电流:40A3.2.3 稳压精度：≤土0.5%3.2.4 稳流精度：≤±0.5%3.2.5 纹波系数（阻性负载）：≤±0.1%3.2.6 音响噪声：≤45dB3.2.7 效率：≥90%94%3.2.8 冷却方式：风冷3.2.9 通讯方式：具有RS－232或RS－485或RS－422串行口，MODEM通信接口。
工控机与PLC(GE系列)通讯规约
内部资料 Ref:ge_plc_gy.doc 注意保存工控机与PLC(GE系列)通讯规约（版本号：VJKGHU.JKGHU）中国水利水电科学研究院自动化所北京中水科自动化工程公司系统控制工程部一九九九年十月十八日目录第一节变量区定义概述第二节R变量区定义第三节命令区定义第四节PLC与PC机之间数据通讯协议第五节CPU为JKGHUJKGHUJKGHU以下的命令区定义第一节变量区定义概述R变量是以WORD为单位的变量，工控机可进行读、写，开出命令及中间变量都要使用R变量进行传送。
JKGHU、开关量输出：QJKGHU、机组命令区：MJKGHU-MJKGHUJKGHU（JKGHUJKGHU个）；（JKGHU个字，命令接收区RJKGHUJKGHUJKGHU-RJKGHUJKGHUJKGHU）JKGHU、PLC综合信息区：MJKGHUJKGHU-MJKGHUJKGHU（JKGHUJKGHU 个）；JKGHU、虚拟扫查区MJKGHUJKGHU-MJKGHUJKGHUJKGHU（JKGHUJKGHU 个）；MJKGHUJKGHUJKGHU-MJKGHUJKGHUJKGHU（备用虚拟扫查区JKGHUJKGHU个）。
JKGHU、一般设备操作：（JKGHU个字，命令接收区RJKGHUJKGHUJKGHU-RJKGHUJKGHUJKGHU）。
按JKGHUJKGHU个设备考虑，每个设备JKGHU种操作（合/切），共占用JKGHUJKGHU个位变量：MJKGHUJKGHUJKGHUJKGHU-MJKGHUJKGHUJKGHUJKGHU（CPUJKGHUJKGHUJKGHU及以上），MJKGHUJKGHUJKGHU-MJKGHUJKGHUJKGHU（CPUJKGHUJKGHUJKGHU以下，只考虑JKGHUJKGHU个设备）JKGHU、隔离开关操作：（JKGHUJKGHU个字，命令接收区RJKGHUJKGHUJKGHU-RJKGHUJKGHUJKGHU）按JKGHUJKGHU个隔离开关考虑，每个隔离开关JKGHU种操作（合/切），共占用JKGHUJKGHUJKGHU个位变量：MJKGHUJKGHUJKGHUJKGHU-MJKGHUJKGHUJKGHUJKGHU（CPUJKGHUJKGHUJKGHU及以上），MJKGHUJKGHUJKGHU-MJKGHUJKGHUJKGHU（CPUJKGHUJKGHUJKGHU以下，只考虑JKGHUJKGHU个刀闸）。
TEP-M-E说明书(模块)
TITANS插拔式一体化 E系列智能高频开关电源模块1 概述TITANS插拔式一体化E系列智能高频开关电源模块是运用现代电力电子技术最新成果进行开发的，系统中采用先进的移相零压零流高频软开关电源技术，具有体积小、效率高，自然冷却，运行噪声低等特点。
适用于合作厂家利用组件组成一定容量配置的直流系统，应用于电力操作电源系统(包括发电厂、水电站、各类变电站和需要直流供电的场合)以及通信电源系统，以满足蓄电池日常维护的充电、操作机构分合闸、控制保护、事故照明以及通信等的功能要求。
2 使用条件●使用地点海拔高度≤2000m（海拔增高时，参数修正参照GB/T-3859）；●运行环境温度-10℃~+40℃，设备停用期间储存环境温度-20℃~+55℃；●环境日平均空气相对湿度≤95%(相对于环境温度为20℃时)，月平均空气相对湿度≤90%；●安装地点无剧烈振动和冲击，无强电磁干扰，外磁场感应强度均不得超过0.5mT；●运行地点的空气污染程度不超过国家环境卫生的有关规定,不含有过量的尘埃,不含酸、碱、腐蚀性及爆炸性微粒和气氛；●室内使用，通风良好。
3 型号命名TEP － M □□／□□□－ E－□□D1—直流110V输入D2—直流220V输入插拔式模块额定输出电压（V）额定输出电流（A）整流模块泰坦电源4 技术指标5 产品特点●专为大中型直流系统设计，性能好、体积小、可靠性高；●采用国际先进移相零压零流高频软开关技术，效率高，电磁干扰小；●采用无级限流模式。
模块并联时，具有自主均流功能；●在缺相工作条件下，输出功率为额定功率的三分之一；●全面完善的输入输出及温度保护、告警措施。
●在鼠笼方式下系统功能集成化，结构简洁，安装及维护十分方便。
6 结构及功能6．1 产品图片(柜) (鼠笼) (模块) 6．2 TEP-M-E系列模块外形尺寸三视图：●四位数码管显示可循环显示模块输出的电压、电流、通讯地址；在模块遥控关机状态时显示“OFF”；交流过欠压时显示“Er.I”；输出保护时显示“Er.O”。
TEP-G-F说明书(new)
TEP-G-F分布式微机绝缘监测装置说明书拟制/日期审核/日期批准/日期安徽新力电气设备有限责任公司二零一五年一月概述TEP-G-F分布式微机绝缘监测装置是在我公司TEP-G-E的基础上最新开发出的一款分布式绝缘监测装置。
本装置采用一台主机与多台采集单元通过通信方式，在线监测直流电源系统母线及馈电支路的绝缘状况、支路开关状态，及时发现接地故障，确保直流供电的安全。
本装置性能可靠，功能完善，人机界面友好，可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
功能特点1. 可接8台支路传感器采集单元GMCU-C（32路支路绝缘状态监测）和8台支路开关状态采集单元XMCU-A（32路支路开关状态采集），或者16台支路传感器和支路开关状态采集单元GMCU-D（16路支路绝缘状态监测和16路支路开关状态）。
2. 可采集4路直流电压，用于对两段母线的合母、控母、负母对地电压的测量；2路交流电压测量，用于检测两段母线正母、负母对地的交流量。
3. 同时在线监测最多256路支路的接地状况，显示接地支路号、接地极性、支路接地电阻和接地时间。
4. 在线测量并显示母线电压、负母线对地电压、正负母线对地电阻、正负母线对地交流量。
5. 采用直流传感器，无需在母线或支路上打入任何信号，不受对地大电容的影响。
6. 软件自动跟踪传感器零点，避免因传感器零点漂移而引起的误告警。
7. 当正、负母线绝缘同时降低时，也能正确检出接地电阻值。
8. 环路运行监测。
9. 自动绘制母线接地电阻近一个月的变化趋势曲线。
10.在已有支路接地告警时，仍可监测到新的支路接地告警。
11.如有电压告警、接地故障、空开脱扣及开关变位时都有记录产生，并可存储最新256条，掉电后记录仍可保存。
12.可设置母线电压告警上下限、交流过压、直流偏移、接地电阻告警下限、平衡电阻值、母线段数、母线电压等级、各段支路总数。
13.告警节点输出，包括母线接地告警、母线过压告警、母线欠压告警、母线串接、空开脱扣、装置异常。
TEP-I-C说明书v1.0.0
产品概述GZDW微机自控高频开关电源直流系统广泛应用于发电厂、变电站，作为直流操作机构、继电保护、自动装置、控制信号母线等使用的分合闸操作电源、控制保护信号电源、通信以及事故照明电源等。
正常使用条件●海拔不超过2000m；●周围空气温度不低于-10℃，不高于+45℃，在设备停用期间，周围空气温度允许为-25℃至+50℃；●周围空气的最大相对湿度不超过98%（相当于周围空气温度为25℃时）；●安装地基无振动和冲击，垂直倾度不超过5%；●运行地点无导电或爆炸性尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽；●周围空气温度变化率不超过5℃/h，相对温度变化率不超过5%/h；●交流输入电压波形为正弦波，电压幅值的持续波动范围不超过额定值20%；●交流输入频率波动范围不超过5%；●室内使用，且通风良好。
型号命名电池G-镉镍蓄电池流电压种类Q-铅酸蓄电池M-免维护蓄电池C-充电柜K-馈电柜Y-充电馈电一体柜柜体含义D-电池柜J-交流配电柜产品原理本设备由充电馈电柜（一体柜）和蓄电池柜或充电柜、馈电柜及蓄电池柜等组成。
本说明书以目前通常使用的铅酸免维护蓄电池为例，使用其他种类蓄电池时，参数设置、使用方法有细微差异，请参考相应蓄电池使用说明书或咨询厂家。
工作原理●充电浮充电装置采用多个高频开关电源模块并联组成，N+1备份，即在用N个模块满足电池的充电电流（0.1C10）加上经常负荷电流（合闸电流除外）下，选用N+1个模块即可。
如对200AH直流系统：充电电流（0.1×200AH）+ 经常负荷电流（约5A）= 25A选用TEP-M10/220模块4台即可。
●系统可以选用任何接线型式，其典型接线方式见《GZDW微机自控高频开关电源直流系统典型设计》（泰坦公司）。
●系统输出特性：系统输出特性见图1。
1.均衡充电状态为从图1中A点开始充电，A-B之间的区域为恒流充电区域；2.当蓄电池电压上升至均衡充电电压值B点后设备进入恒压充电工作方式，B-C段为恒定电压区域，均衡充电在给定的时间内结束。
泰坦电源协议转换说明
泰坦电源协议转换1. 方案泰坦电源有监控器的提供一个RS232维护监视端口。
对于在变电站的泰坦电源，利用专线调制解调器建立数据传输通道，也可以通过PTU-S把数据通过通道复用传到局中心站协议转换器处理。
协议转换器得到的电源状态数据通过FEP 方式送到网管数据库。
完成泰坦电源的协议转换功能.2. 连线说明监控器的RS232发接到协议转换设备RS232收,监控器的RS232收接到协议转换设备RS232发,监控器的RS232的GND与协议转换设备RS232的GND连接.3. 使用方法本协议除了配置通用的串口通信协议(波特率:1200)、站地址外，还要求配置泰坦电源监控器的地址。
本地址应该在泰坦电源的背板或面板的背面查找。
此地址必须与实际电源对应，否则无法进行通信。
4．点位表每个泰坦电源可监控6个告警量、6个模拟量；具体的内容如下：6个遥信量：电池过/欠压0模块熔丝断 1输出过/欠压 2输入过/欠压 3温度过高/低 4系统余量不足 56个模拟量温度：＝T*0.5882-50 0电池电压：＝(Vb/16)/12.7875 1充电电流：＝Ic*1.48/100 2负载电流：＝Io*2.446/100 3输出电压：＝(Vo/16)/12.8775 4输入电压：＝Vi*2.4438/100 5其中，T、Vb、Ic、Io、Vo、Vi为对应的采集值，数据库按照上述值计算系数与偏移量。
8．验证指导1.按上述要求，定义好配置信息，在协议转换器中，配置好泰坦电源监控机地址2.协议运行后，在正常情况下，每隔5秒发出取数据报文，收到正确响应后，发出停止报文。
若收不到响应报文，则每隔30秒发出取数据报文。
在收到数据后，站状态变为投运。
3.观察数据浏览窗口，应能看到收到的数据值，一般情况下，每次收到的模拟两都有微小的差别，因此，每当收到一帧响应报文，模拟量值都应有变化。
表示协议工作正常。
4.若2分钟内未收到信息，或收到的信息不正确（接收信息头不正确、校验码不对等格式不符情况，均认为信息不对），站状态自动变为不投运状态。
TEP-I-2000微机监控单元使用说明书
微机控制单元·微机控制单元显示采用大屏幕液晶屏，全中文显示，完成对系统运行参数和工作状态巡检，并对充电机系统进行控制，满足电池对不同充电曲线的要求。
本微机控制单元可同时控制两套充电机，两组蓄电池，若需使用，订货时请注明。
·按键及显示内容1． 微机面板排列如下图所示，无告警时显示数据屏第一屏（数值为虚拟数据）：最后一行前面为时间，后面“浮充24℃”表示系统处于浮充状态，环境温度24℃；如果为“均充24℃”表示系统处于均充状态，环境温度24℃。
2． 数据屏第二屏（数值为虚拟数据）：当电池放电时，第三行为电池放电电流值。
3． 当系统配48V 通信电源和逆变器时，将增加此屏：4． 当系统配有核对性放电功能时，显示将增加一屏，如下图所示。
当显示在这一屏时，此时若按“浮/均”键，将对电源进行核对性放电，屏幕显示蓄电池电压、电流及已放电容量等内容，若要停止放电再按一下“浮/充”键即停止放电。
通过设置蓄电池放电终止电压及放电计时时间，当蓄电池电压降至终止电压或放电时间至计时时间时，系统将自动终止放电，回到正常运行状态。
另在放电过程中，系统若发生任何告警，也将自动终止放电过程。
5．有告警时，系统会从显示数据屏跳到显示告警屏（告警为虚拟，最多显示5个）：6．告警历史记录告警历史记录显示屏格式如下：以上内容表示在2000年6月15日18点29分42秒时，系统交流输入电压为289V，欠压告警。
按“增加”或“减少”键可翻看其它告警历史记录。
告警历史记录最多可存256条。
最新告警记录，依次从告警历史记录第一屏往后存入。
按“显示”键，即回到显示第一屏。
7．按设置键，显示密码屏，显示如下：反向显示位是密码当前输入位，按设置健，可移动输入位，按显示键，如密码不正确，显示第一屏；如密码正确，显示如下：修改密码时，按设置键可移动输入位，按增加、减少键修改，修改后，按显示键即确认。
8．充电参数设置屏“★”标记所指为设置浮充电压，再按显示键，进入告警值设置屏，显示如下：9．告警值设置屏按设置键，改变设置项，增加/减少键改变设置值，按显示键，进入第一屏。
TEP-I-G使用说明书-推荐下载
01
387.8V 387.8V
20.5 A
10.0 A
02
可选择“是”或“否”，来完成对均/浮充状态的转换； 4.3 数据显示第三屏（数值为模拟数据）
充电监控
动力母线： 243.0 V 纹波： 50 mV
控制母线： 242.2 V 负母： 110.0 V
正母电阻：+999.9 K 负母： -999.9 K
“电池组”表示电池组的电压和电流，其后面的两项依次为其电压值、电流值 （充电电流为正）；
最后一行为系统时间、充电机—充电状态、电池组特征温度（此值作为温度补 偿时的参考值）。
注意：均/浮充状态由确认键选择，在此屏显示时，按确认键可转换充电机的充电 状态。按确认键后将弹出如下提示画面：
系统手控浮充？ 是否

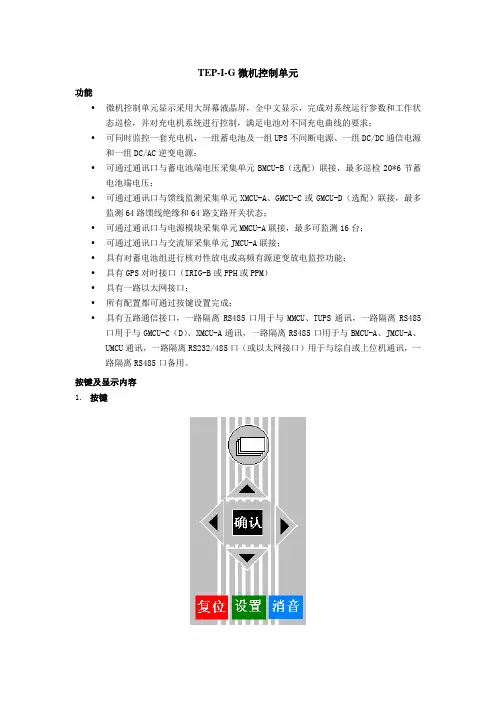

TEP-I-G 微机控制单元
功能 微机控制单元显示采用大屏幕液晶屏，全中文显示，完成对系统运行参数和工作 状态巡检，并对充电机系统进行控制，满足电池对不同充电曲线的要求； 可同时监控一套充电机，一组蓄电池及一组 UPS 不间断电源、一组 DC/DC 通信电 源和一组 DC/AC 逆变电源； 可通过通讯口与蓄电池端电压采集单元 BMCU-B（选配）联接，最多巡检 20*6 节蓄 电池端电压； 可通过通讯口与馈线监测采集单元 XMCU-A、GMCU-C 或 GMCU-D（选配）联接，最多 监测 64 路馈线绝缘和 64 路支路开关状态； 可通过通讯口与电源模块采集单元 MMCU-A 联接，最多可监测 16 台； 可通过通讯口与交流屏采集单元 JMCU-A 联接； 具有对蓄电池组进行核对性放电或高频有源逆变放电监控功能； 具有 GPS 对时接口（IRIG-B 或 PPH 或 PPM） 具有一路以太网接口； 所有配置都可通过按键设置完成； 具有五路通信接口，一路隔离 RS485 口用于与 MMCU、TUPS 通讯，一路隔离 RS485 口用于与 GMCU-C（D）、XMCU-A 通讯，一路隔离 RS485 口用于与 BMCU-A、JMCUA、UMCU 通讯，一路隔离 RS232/485 口（或以太网接口）用于与综自或上位机通讯， 一路隔离 RS485 口备用。
TEP-G-C分布式微机型直流系统绝缘监测装置说明书
TITANS TEP-G 分布式微机型直流系统绝缘监测装置1 概述TEP-G 分布式微机型直流系统绝缘监测装置采用一台主机带多台采集单元（最多16台），通过通信方式，在线监测直流系统两段母线的绝缘状况和支路开关的状态。
正常时，监测母线电压、母线对地电压及正负母线对地电阻，自动巡检各支路接地状态及开关状态。
一旦有支路或母线接地，主机告警并显示接地支路及接地电阻。
本装置性能可靠，功能完善，人机界面友好，可广泛使用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
2 使用条件● 使用地点海拔高度≤2000m （海拔增高时，参数修正参照GB/T-3859）； ● 使用环境温度-10℃~+30℃，储存环境温度-20℃~+55℃； ● 环境日平均空气相对湿度≤95%(相对于环境温度为20℃时)；● 安装地点无剧烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过0.5mT ；● 使用地点空气污染程度不超过国家环境卫生的有关规定，不含有过量的尘埃，不含酸、碱、腐蚀性及爆炸性微粒和气氛；● 室内使用，通风良好。
3型号命名3.1主机 TEP － G － □设计序号说明：C为单、双母线可设，分布式安装，256支路，256开关 D 为单、双母线可设，分布式安装，512支路3.2采集单元GMCU — ● 监测路数：双母线、256支路绝缘及256路开关状态(TEP-G-D 为512路) ● 工作电源：DC85V ～265V设计序号（用英文字母表示）泰坦电源 绝缘监测●电压测量精度：±0.5%●接地电阻测量精度：母线电阻：0 ~ 5 K Ω≤0.5KΩ5 ~ 50 K Ω≤10%50 ~ 100 K Ω≤20%支路电阻：5 ~ 20K Ω≤10%0 ~ 5KΩ≤0.5KΩ●接地告警灵敏度：≤39 KΩ●可存储故障记录数：256次●巡检周期：最长30秒●通讯接口：RS232和RS4855产品特点●可方便的设置为单母线或双母线的工作方式，且母线电压等级可设，通用性强，可使用于不同的条件。
Jtech规约使用说明简介
一规约分类：直流系统：规约名称前带DC_标识，例如DC_THDZ(COM).dll交流采样：规约名称前带AC_标识，例如AC_XXYB.dll励磁设备：规约名称前带LC_标识，例如LC_GZQT.dll调速器设备：规约名称前带TSQ_标识，例如TSQ_CQSD(com).dll温度巡检仪：规约名称前带WD_标识，例如WD_FJSM(com).dllPLC: 规约名称前带PLC_标识，例如PLC_GE(COM).dll103规约：规约名称中一般带有103编号，例如GTIEC103.dll等。
电度表规约：规约名称前带DLT_645_标识，例如DLT_645_97(COM).dll二特殊规约说明：针对PLC规约的特殊性，说明如下：GE的PLC：Versemax型号对应规约：PLC_GE(COM).dll、PLC_GE_NEW(COM).dllPAC3I型号对应规约：PLC_GE(TCP).dll、PLC_GE_NEW(TCP).dllCOM和TCP的区别是前者用于串口通讯、后者用于以太网通讯。
未带_NEW后缀的规约是适用于之前点表的排列方式，即在参数数据库中遥控在遥调之前，为方便以后扩展，建议不再使用该规约。
带_NEW后缀的规约将遥控调整到遥调之后，遥调个数设定为20个。
即参数库配置时，遥控列表前20个设定为遥调，21个开始为遥控，遥控个数不再限制。
规约起始地址对应关系：注：上位机一个遥测或遥调占R区连续2个地址。
即：第一个遥测：对应R4001第二个遥测：对应R4003以此类推…西门子PLCS7-200型号对应规约：PLC_XMZ(com)dll该规约没做优化调整，即遥控仍在遥调之前，遥控个数设定为32个。
起始地址对应关系：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D0--交流屏一路 A 相过压状态，1 为告警，0 为无； D1--交流屏一路 A 相欠压状态，1 为告警，0 为无； D2--交流屏一路 B 相过压状态，1 为告警，0 为无； D3--交流屏一路 B 相欠压状态，1 为告警，0 为无； D4--交流屏一路 C 相过压状态，1 为告警，0 为无； D5--交流屏一路 C 相欠压状态，1 为告警，0 为无； D6--交流屏一路缺相状态，1 为告警，0 为无； D7—备用 JMCU 状态字 ST6： D0--交流屏二路 A 相过压状态，1 为告警，0 为无； D1--交流屏二路 A 相欠压状态，1 为告警，0 为无； D2--交流屏二路 B 相过压状态，1 为告警，0 为无； D3--交流屏二路 B 相欠压状态，1 为告警，0 为无； D4--交流屏二路 C 相过压状态，1 为告警，0 为无； D5--交流屏二路 C 相欠压状态，1 为告警，0 为无； D6--交流屏二路缺相状态，1 为告警，0 为无； D7—备用 JMCU 状态字 ST7： D0—交流屏遥信 1 状态，1 为合，0 为分； D1—交流屏遥信 2 状态，1 为合，0 为分； D2--交流屏遥信 3 状态，1 为合，0 为分； D3--交流屏遥信 4 状态，1 为合，0 为分； D4—备用； D5—备用； D6—备用； D7—备用； JMCU 状态字 ST8：备用；
19：逆变器输出电压 UAC
20：逆变器输出电流 IAC
21：通信电源电压 UCOM
22：通信电源电流 ICOM
23、24：备用
25~40：16 路电源模块电流
41：交流屏一路输入电压 UA1
42：交流屏一路输入电压 UB1
43：交流屏一路输入电压 UC1
44：交流屏一路输入电流 IA1
45：交流屏一路输入电流 IB1
即 256 模和） 3、 设备地址为 0FFH 时为广播命令，所有设备都能响应，所以主机及设备禁用
三、 规约详解
1、 遥信
主机请求
启动字符 数据长度
控制域 设备地址 控制参数 帧校验和 结束字符
68H 03H 00H SADD 00H CS 16H
RTU 响应
启动字符 数据长度
控制域 设备地址 控制参数 RTU 状态字 RTU 状态字 RTU 状态字 RTU 状态字 接地状态
66：交流屏二路输入视在 SC2
3）支路接地状态对应位为 1 时接地，为 0 时正常 4）开关状态对应位为 1 时合，为 0 时分
4、 电池端电压
主机请求
启动字符 数据长度
控制域 设备地址 控制参数 帧校验和 结束字符
68H 03H 29H SADD 00H CS 16H
RTU 响应
启动字符
68H
46：交流屏一路输入电流 IC1
47：交流屏二路输入电压 UA2
48：交流屏二路输入电压 UB2
49：交流屏二路输入电压 UC2
50：交流屏二路输入电流 IA2
51：交流屏二路输入电流 IB2
52：交流屏二路输入电流 IC2
53：交流屏一路输入频率 F1
54：交流屏二路输入频率 F2
55：交流屏一路输入有功 PA1
注：1）RTU 状态字 ST1： D0--为 1 是交流输入过欠压，为 0 是无告警； D1--为 1 是动力母线过欠压，为 0 是无告警； D2--为 1 是控制母线过欠压，为 0 是无告警； D3--为 1 是充电机无输出，为 0 是无告警； D4--为 1 是母线接地，为 0 是无告警； D5--为 1 是模块故障（模块告警），为 0 是无告警； D6--为 1 是熔断器熔断，为 0 是无告警； D7--为 1 是空气开关脱扣，为 0 是无告警。
数据长度
F4H
控制域
29H
设备地址
SADD
控制参数
00H
电池 1
UB-01（L） UB-01（H）
……
电池 120
UB-120（L） UB-120（H）
告警记录
SOE
帧校验和
CS
结束字符
16H
注： 电池端电压单位为 V 电池端电压实际值=传送值/1000
5、 告警记录
主机请求
启动字符 数据长度
控制域 设备地址 控制参数 帧校验和 结束字符
56：交流屏一路输入有功 PB1
57：交流屏一路输入有功 PC1
58：交流屏二路输入有功 PA2
59：交流屏二路输入有功 PB1
60：交流屏二路输入有功 PC2
61：交流屏一路输入视在 SA1
62：交流屏一路输入视在 SB1
63：交流屏一路输入视在 SC1
64：交流屏二路输入视在 SA2
65：交流屏二路输入视在 SB1
68H 08H CC SADD CD ST1 ST2 ST3 ST4 SOE CS 16H
3、 遥测
主机请求
启动字符 数据长度
控制域 设备地址 控制参数 帧校验和 结束字符
68H 03H 28H SADD 00H CS 16H
RTU 响应
启动字符
68H
数据长度
A2H
控制域
28H
设备地址
SADD
控制参数
00H
交流输入
UAB1（L） UAB1（H）
……
RTU 状态字
ST1
RTU 状态字
ST2
RTU 状态字
ST3
RTU 状态字
ST4
接地状态
1~8
……
……
接地状态
56~64
开关状态
1~8
……
……
开关状态
56~64
JMCU 状态
ST5
……
……
JMCU 状态
ST8
UMCU 状态
ST9
UMCU 状态
ST10
告警记录
5）告警（事件）类型定义如下： 01：直流屏交流输入过压 03：直流屏控制母线过压 05：直流屏动力母线过压 07：直流屏电池组过压 09：直流屏通信电源过压 11：直流屏逆变电源过压 13：直流屏母线正接地 15：直流屏单体电池告警 17：直流屏充电机无输出幕 19：直流屏空气开关脱扣 21：直流屏硅链开路 23：电池容量不足 25：充电模块告警 27~32：备用 33：交流屏 1#交流过压 35：交流屏 1#交流缺相 37：交流屏 2#交流过压 39：交流屏 2#交流缺相 41：MMCU 通讯中断 43：GMCU 通讯中断 45：JMCU 通讯中断 47：备用 49~64：备用 65：遥控模块开机 67：遥控均充 69：手动均充 71：自动均充 73：交流停电均充 75：计时均充开始 77：核对放电停止 79：遥控一路分闸 81：遥控二路分闸 83：遥控手动设置 85：遥控二路主用 87：自动转为手动 89：手动二路合闸 91：手动分闸
视在功率为 KVA
纹波电压实际值=传送值
电源模块电流实际值=传送值/100
其它实际值=传送值/10
2）66 个模拟量对应为
1：直流屏交流输入电压 UAB1
2：直流屏交流输入电压 UBC1
3：直流屏交流输入电压 UCA1
4：直流屏交流输入电压 UAB2
5：直流屏交流输入电压 UBC2
6：直流屏交流输入电压 UCA2
…… 接地状态 开关状态
…… 开关状态 JMCU 状态
…… JMCU 状态 UMCU 状态 UMCU 状态 MMCU 状态
…… MMCU 状态
告警记录 帧校验和 结束字符
68H 2EH 00H SADD 00H ST1 ST2 ST3 ST4 1~8 …… 56~64 1~8 …… 56~64 ST5 …… ST8 ST9 ST10 ST11 …… ST26 SOE CS 16H
02：直流屏交流输入欠压 04：直流屏控制母线欠压 06：直流屏动力母线欠压 08：直流屏电池组欠压 10：直流屏通信电源欠压 12：直流屏逆变电源欠压 14：直流屏母线负接地 16：直流屏电池温度告警 18：直流屏熔断器熔断 20：直流屏避雷器失效 22：支路空开变位 24：直流屏交流输入缺相 26：充电模块故障
2、 遥控
主机请求
启动字符 数据长度
控制域 设备地址 控制参数 帧校验和 结束字符
68H 03H CC SADD CD CS 16H
注：1）CC 定义：01H—开机 02H—关机 03H—均充 04H—浮充
2）CD 定义：00H—充电机
RTU 响应
启动字符 数据长度
控制域 设备地址 控制参数 RTU 状态字 RTU 状态字 RTU 状态字 RTU 状态字 告警记录 帧校验和 结束字符
5）UMCU 状态字 ST9、ST10：备用； 6）MMCU 状态字 ST11—ST26: 16 个电源模块的状态字节
D0—为 1 表示模块输入过、欠压告警； D1—为 1 表示模块保护无输出告警； D2—为 1 表示模块关机状态； D3—为 1 表示通讯中断； D4—备用； D5—备用； D6—备用 D7—备用 7）告警记录 SOE： SOE=00H 时，无新的告警记录 SOE=0FFH 时，有尚未送上去的新告警记录
RTU 状态字 ST2： D0--为 1 是充电机均充状态，为 0 是浮充状态； D1--为 1 是充电机关机状态，为 0 是充电机开机状态； D2--为 1 是电池核对放电状态，为 0 是放电停止状态； D3--为 1 是逆变器过欠压，为 0 是无告警； D4—交流输入通道，为 0 是交流 1，为 1 是交流 2； D5--为 1 是电池告警，为 0 是无告警； D6--为 1 是通信 48V 电源过欠压，为 0 是无告警； D7--当母线接地时，D7=1 为正母线接地，D7=0 为负母线接地。
