单相电机正反转的接法

单相电机正反转的接法单相电机是一种常见的电动机，其结构简单、操作方便、用途广泛。

在实际应用中，单相电机的正反转是非常重要的，因为它能够实现电机的正反转运转，从而满足不同的工作需求。

本文将从单相电机的原理、接法和调试等方面，详细介绍单相电机的正反转接法。

一、单相电机的原理单相电机是指只有一个相位的电机，其工作原理与三相电机类似，都是利用磁场的旋转来驱动转子旋转。

单相电机的主要组成部分包括定子和转子。

定子是由绕制在铁芯上的线圈组成，线圈中通有交流电，从而在定子上形成旋转磁场。

转子是由导体材料制成，其内部通有直流电流，从而在转子内部形成磁场。

当定子上的旋转磁场与转子内部的磁场相互作用时，就会产生力矩，从而驱动转子旋转。

二、单相电机正反转的接法单相电机的正反转接法是非常重要的，因为它能够实现电机的正反转运转，从而满足不同的工作需求。

单相电机的正反转接法主要有以下几种：1、直接反接法直接反接法是一种简单的正反转接法，它的原理是将电源的两根导线直接反接。

这种接法的优点是操作简单、成本低廉，但缺点是电机的启动电流大，容易损坏电机。

2、交叉反接法交叉反接法是一种常用的正反转接法，它的原理是将电源的两根导线分别接到电机的两个端子上。

这种接法的优点是启动电流小、转向可靠，但缺点是操作比较复杂，需要对电机的接线有一定的了解。

3、电容反接法电容反接法是一种常用的正反转接法，它的原理是在电机的启动过程中，通过外接电容来改变电机的相位差，从而实现电机的正反转运转。

这种接法的优点是启动电流小、转向可靠，但需要根据电机的功率和转速来选用合适的电容。

三、单相电机正反转的调试单相电机的正反转调试是非常重要的，它能够保证电机的正常运转和延长电机的使用寿命。

单相电机的正反转调试主要包括以下几个方面：1、电机的供电电源电机的供电电源是保证电机正反转的关键因素，需要保证电源的稳定性和可靠性。

在接通电源之前，应该检查电源的电压和电流是否符合电机的额定值，以及电源的接线是否正确。

单相电机正反转接触器接法

单相电机正反转接触器接法
单相电机是广泛应用的一种电动机，其正反转控制是在实际应用中非常重要的。

为了实现正反转控制，需要使用一个接触器来完成电路的切换。

以下是单相电机正反转接触器接法的介绍：
1. 确定接触器的型号
在接线之前，需要先确定使用的接触器型号。

接触器的型号应根据所控制的单相电机的额定电流和电压来选择。

通常，选择稍大的接触器是比较稳妥的。

2. 接线
接触器的接线应注意以下几点：
(1) 接触器的NO和NC端子分别表示常闭和常开，需要根据需求选择连接的端子。

(2) 单相电机的正反转需要交换电路中的两个相线，通常使用切换器来实现。

在接触器中，需要将单相电机的两个相线分别连接到接触器的两个触点上，然后再将切换器的两个端子连接到接触器的另外两个触点上。

当接触器触点开闭时，就可以实现单相电机的正反转控制。

(3) 接触器的控制端子需要连接到控制电路中，通常使用开关来实现控制。

以上就是单相电机正反转接触器接法的介绍。

在实际应用中，需要根据电路的实际情况进行灵活操作，确保电路的正常运行和安全稳定。

单相电机的倒顺开关正反转接线图及原理(一看便能搞懂)

单相电机的倒顺开关接线及本理之阳早格格创做有很多电工对付单相电机的接线搞不浑.尔先对付单相电机的正反转本理道一下.单机电机内里有二组线圈，一组是运止线圈(主线圈)，一组是开用线圈(副线圈)，大多的电机的开用线圈本去不是只开用后便不必了，而是背去处事正在电路中的.开用线圈电阻比运止线圈电阻大些，量下便知了.开用的线圈串了电容器的.也便是串了电容器的开用线圈与运止线圈并联，再接到220V电压上，那便是电机的接法.当那个串了电容器的开用线圈与运止线圈并联时，并联的二对付接线头的头尾决断了正反转的.比起三相电效果的顺顺转统造，单相电效果要困罕见多，一是果为单相电效果有开用电容、运止电容、离心开关等辅帮拆置，结构搀纯；二是果为单相电效果运止绕组战开用绕组纷歧样，不克不迭互为代用，减少了接线的易度，弄错便大概废弃电效果.有接线盒的单相电效果内里接线图上图,是单电容单相电效果接线盒上的接线图，图上浑晰的反映了电效果主绕组、副绕组战电容的接线位子，您只需要按图接进电源线，用对接片对接Z2战U2，UI战VI，电效果顺转，用对接片对接Z2战U1，U2战VI，电效果顺转.单相电效果各个元件也佳鉴别，电容皆是拆正在表里，用肉眼便不妨瞅领会接线位子（如上图）开用电容接正在V2—Z1位子，运止电容接正在V1—Z1间，从内里引出的线也佳鉴别，接正在（如上图）UI—U2位子的是运止绕组，接正在Z1—Z2位子的是开用绕组、接正在V1—V2位子的是离心开关.用万用表也简单区别6根线，阻值最大的是开用绕组，阻值比较小的运止绕组，阻值为整的是离心开关.如果运止绕组战开用绕组阻值一般大，证明那二个绕组是真足相共的，不妨互为代用.单相电效果的绕组二端战电容二端不分极性，任性接皆不妨，但是开用绕组战运止绕组不克不迭接反，开用电容战运止电容不克不迭接反，可则简单烧开用绕组以下是自己为了消化吸支而绘的接线图，正在此献给广大电工伙伴，期视能给大家戴去一些帮闲.自己教识细浅，特修坐 QQ 群：79694587 以便大家相互教习.220V停单相电机倒顺开关正反转接线图第一种，分相起动式，如图1所示，系由辅帮起动绕组去辅帮开用，其起动转矩不大.运止速率大概脆持定值.主要应用于电风扇,空调风扇电效果，洗衣机等电机.第二种，电机停止时离心开关是接通的，给电后起动电容介进起动处事，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完毕任务，并被断开.起动绕组不介进运止处事，而电效果以运止绕组线圈继承动做，如图2.第三种，电机停止时离心开关是接通的，给电后起动电容介进起动处事，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完毕任务，并被断开.而运止电容串接到起动绕组介进运止处事.那种接法普遍用正在气氛压缩机，切割机，木工机床等背载大而不宁静的场合.如图3.838电子戴有离心开关的电机，如果电机不克不迭正在很短时间内开用乐成，那么绕组线圈将会很快废弃.电容值：单值电容电机，起动电容容量大，运止电容容量小，耐压普遍皆大于400V.正反转统造：图4是戴正反转开关的接线图，常常那种电机的起动绕组与运止绕组的电阻值是一般的，便是道电机的起动绕组与运止绕组是线径与线圈数真足普遍的.普遍洗衣机用得到那种电机.那种正反转统造要领简朴，不必搀纯的变换开关.图1，图2，图3，图5 正反转统造，只需将1-2线对付调或者3-4线对付调即可完毕顺转.对付于图1，图2，图3，的起动与运止绕组的推断，常常起动绕组比运止绕组曲流电阻大很多，用万用表可测出.普遍运止绕组曲流电阻为几欧姆，而起动绕组的曲流电阻为十几欧姆到几十欧姆.以去咱们会陆绝报告大家倒顺开关真物的接线图图1 电容运止型接线电路图2 电容起动型接线电路图3 电容开用运止型接线电路（单值电容器）图4 开关统造正反转接线图5 单值电容同步电效果倒顺接线图图6是本质的开关与电机对接图,那个倒顺开关如应用正在三相电效果不需所有改换，如干单相电机换背用则稍干改换，红色,兰色线接进电源,乌色线是起动绕组线圈引出线,红色线运止绕组线圈引出线,左里一根灰色线是后接进的跨接线，正反转倒换便是靠开关自戴的接叉连片去换背的，那种开关缺累之处便是开关关关后仍有一根线不关关，果此正在仄安上不一定包管.单相电机与六头倒顺开关正反转接线真物图2012-10-21 19:54 提问者：岗天佳懒|欣赏次数：336次如上图谁能把图1的开关战电机给尔标出接线去啊感激...另有逃加分啊 ..尔去帮他解问谦意回问2012-10-21 21:34供参照：逃问尔那个电机接线柱也不标明哪个是v1 u1 z1啊能给标一下吗？回问该当正在接线盒的盖内有标示的.再道用倒顺开关统造单电容单相电机正反转前几天，单位共事回去后，特天去报告尔，他购到的倒顺开关是安排各三个接线端的，本去不是之前道的安排各四个接线端，而尔给他绘的接线图是根据他道的格式，既然倒顺开关是安排各三个接线端子，接线要领肯定要变了，尔特天找了一个倒顺开关，与了倒顺开关中壳，创造内里间接有单相电机正反转接线图，而电机接线盒盖上也有正反转图，大概很多人瞅陌生，尔正在那里间接道一下怎么样接线，电机接线排上分别标有U1，V1，U2，Z2，把对接片拆掉不必，把那四个端子分别接出一根线到倒顺开关里，倒顺开关每个端子皆编有号，U1接到2，U2接到5，V1接到4，Z2接到6，1战3相对接火线，5接整线.那便是三对付触面的倒顺开关接`单相电机的要领.。

单相电机正反转的详细接线图

单相电机正反转的详细接线图在单相电机中，通常主绕组的线径较大，电阻值较小，匝数也较小。

但有些正反转的单相电机并没有主副绕组之分。

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传。

反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样（只适用于不分主副线圈的电机，各位看清楚了。

如果单相电机两个线圈的外观上，明显不一样，就不能采用此方法，切记切记）顺便说一下，洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的，第二个比较清楚一点，第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。

然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线.改接为另一端即可三个出线的单相电机主绕组、副绕组容易判断：1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。

其中阻值较小的是主绕组，阻值较大的是副绕组。

一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。

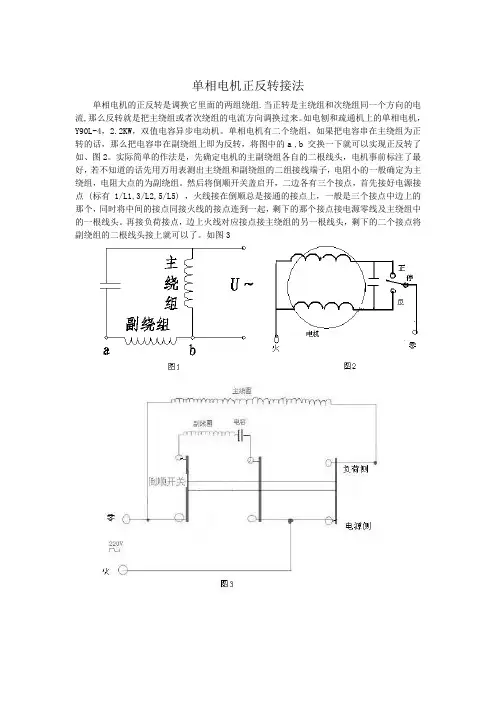

单相电机正反转接法

单相电机正反转接法
单相电机的正反转是调换它里面的两组绕组.当正转是主绕组和次绕组同一个方向的电流,那么反转就是把主绕组或者次绕组的电流方向调换过来。

如电刨和疏通机上的单相电机，Y90L-4，2.2KW，双值电容异步电动机。

单相电机有二个绕组，如果把电容串在主绕组为正转的话，那么把电容串在副绕组上即为反转，将图中的a ,b 交换一下就可以实现正反转了如、图2。

实际简单的作法是，先确定电机的主副绕组各自的二根线头，电机事前标注了最好，若不知道的话先用万用表测出主绕组和副绕组的二组接线端子，电阻小的一般确定为主绕组，电阻大点的为副绕组。

然后将倒顺开关盖启开，二边各有三个接点，首先接好电源接点 (标有1/L1,3/L2,5/L5) ，火线接在倒顺总是接通的接点上，一般是三个接点中边上的那个，同时将中间的接点同接火线的接点连到一起，剩下的那个接点接电源零线及主绕组中的一根线头。

再接负荷接点，边上火线对应接点接主绕组的另一根线头，剩下的二个接点将副绕组的二根线头接上就可以了。

如图3。

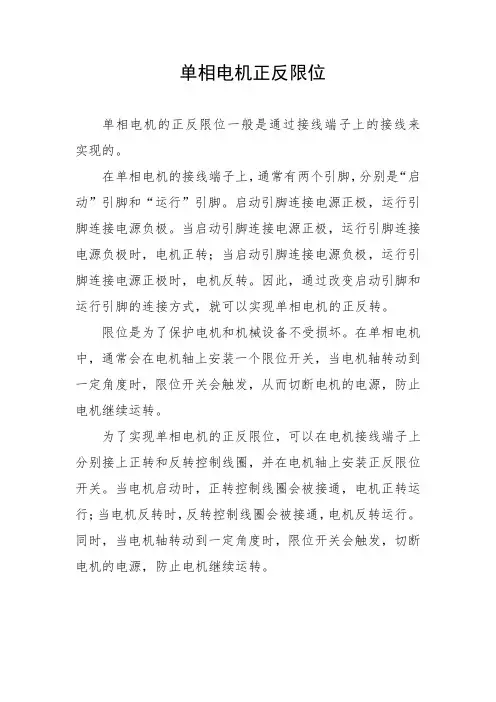

单相电机正反限位

单相电机正反限位
单相电机的正反限位一般是通过接线端子上的接线来实现的。

在单相电机的接线端子上，通常有两个引脚，分别是“启动”引脚和“运行”引脚。

启动引脚连接电源正极，运行引脚连接电源负极。

当启动引脚连接电源正极，运行引脚连接电源负极时，电机正转；当启动引脚连接电源负极，运行引脚连接电源正极时，电机反转。

因此，通过改变启动引脚和运行引脚的连接方式，就可以实现单相电机的正反转。

限位是为了保护电机和机械设备不受损坏。

在单相电机中，通常会在电机轴上安装一个限位开关，当电机轴转动到一定角度时，限位开关会触发，从而切断电机的电源，防止电机继续运转。

为了实现单相电机的正反限位，可以在电机接线端子上分别接上正转和反转控制线圈，并在电机轴上安装正反限位开关。

当电机启动时，正转控制线圈会被接通，电机正转运行；当电机反转时，反转控制线圈会被接通，电机反转运行。

同时，当电机轴转动到一定角度时，限位开关会触发，切断电机的电源，防止电机继续运转。

单相电机的正反转原理与接线方案详解

单相电机的正反转原理与接线方案详解单相电机的正反转原理有不少电工对单相电机的接线搞不清。

我先对单相电机的正反转原理讲一下。

单机电机里面有二组线圈，一组是运转线圈（主线圈），一组是启动线圈（副线圈），大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。

启动线圈电阻比运转线圈电阻大些，量下就知了。

启动的线圈串了电容器的。

也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。

当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。

比起三相电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。

有接线盒的单相电动机内部接线图上图，是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，你只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。

单相电动机各个元件也好鉴别，电容都是装在外面，用肉眼就可以看清楚接线位置（如上图）启动电容接在V2—Z1位置，运行电容接在V1—Z1间，从里面引出的线也好鉴别，接在（如上图）UI—U2位置的是运行绕组，接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。

用万用表也容易区分6根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。

如果运行绕组和启动绕组阻值一样大，说明这两个绕组是完全相同的，可以互为代用。

单相电动机的绕组两端和电容两端不分极性，任意接都可以，但启动绕组和运行绕组不能接反，启动电容和运行电容不能接反，否则容易烧启动绕组。

单相电机的正反转的接线其实是这样，主线圈的1（2）接副线圈的2（1），这样就正传，反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样。

单相电机的原理与接线方法

单相电机的原理与接线方法
单相电机是最常用的电动机之一，其工作原理是利用交流电产生的磁场和感应电动势来产生力和转矩。

在单相电机的运行过程中，通过接线使得电机能够正常工作。

单相电机的工作原理是基于旋转磁场的原理。

当交流电经过电机的定子绕组时，电流会在定子的绕组中产生旋转磁场。

这个旋转磁场会切割定子绕组中的导体而产生感应电动势。

另一方面，电机的转子中也会有感应电动势。

根据洛伦兹定律，当导体中存在感应电动势时，导体会受到电磁力的作用而产生力和转矩。

因此，单相电机通过不断地产生的磁场和感应电动势来实现力和转矩的产生。

在单相电机的接线方法方面，常用的有两种：直接启动式和电容启动式。

直接启动式是指直接将单相电机接到供电电源上。

这种方法适用于功率较小的单相电机。

具体的接线方法是将电压线直接连接到电机的工作线上，而将零线连接到电机的零线上。

电容启动式是指通过接入一个电容器来改变电机的相位差，从而实现启动。

这种方法适用于功率较大的单相电机。

具体的接线方法是将电压线与电容器依次连接，然后将电容器的另一端连接到电机的启动线上，最后将零线连接到电机的零线上。

除了直接启动式和电容启动式外，还有一种特殊的接线方法是反接式。

这种接线
方法是将电压线与电机的相位相反地接到电机的工作线上，而将零线连接到电机的零线上。

这种接线方法主要用于需要反转转子的单相电机。

总之，单相电机的工作原理是利用交流电产生的磁场和感应电动势来产生力和转矩。

在接线方法方面，常用的有直接启动式、电容启动式和反接式。

不同的接线方法适用于不同功率的单相电机。

单相电机启动原理及接线

单相电机启动原理及电容接线图和方法单相电机启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

单相电不能产生旋转磁场。

要使单相电动机能自动旋转起来，可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。

它有两个绕组，一般主绕组线径较大一点，还有一个启动绕组（副绕组），启动绕组串联一个电容器，是它的电压迟后电流90度，这样两组绕组得到不同的磁场，形成了旋转磁场，电动机就转起来了。

单相电机电容接线图和方法如下：第一种，分相启动式，如下图所示，系由辅助启动绕组来辅助启动．其启动转矩不大。

运转速率大致保持定值。

主要应用于电风扇、空调风扇电动机、洗衣机等电机。

第二种，电机静止时离心开关是接通的，给电后启动电容参与启动工作，当转子转速达到额定值的70%～80%时离心开关便会自动跳开，启动电容完成任务，并被断开。

启动绕组不参与运行工作，而电动机以运行绕组线圈继续动作第三种，电机静止时离心开关是接通的，给电后启动电容参与启动工作，当转子转速达到额定值的70%～80%时离心开关便会自动跳开，启动电容完成任务，并被断开。

单相电机正反转的详细接线图

单相机电正反转的详细接线图之答禄夫天创作在单相机电中,通常主绕组的线径较年夜,电阻值较小,匝数也较小.但有些正反转的单相机电并没有主副绕组之分.其实是这样,主线圈的1（2）接副线圈的2(1),这样就正传.反过来主线圈的1（2）接副线圈的1（2）,这样就反转,以上两个图,一般的惯例单相机电都可以用,不论他的主线圈与副线圈的参数一样纷歧样,另外还有一种单相机电,工作中需要他正反转,可是采纳上面的法子,比力麻烦,实现自动控制,器件需要也多,所以就呈现了,不分主副线圈的单相机电,就是主副线圈的参数一样,这种不分主副线圈的单相机电,除用上面的这个法子外还可以这样（只适用于不分主副线圈的机电,各位看清楚了.如果单相机电两个线圈的外观上,明显纷歧样,就不能采纳此方法,切记切记）顺便说一下,洗衣机的机电就是不分主副的单相机电第一个图和第二个是一样的,第二个比力清楚一点,第二个图还可以变形为这样,这样也可以实现反转单相机电的画法还有一种倒顺开关控制的单相机电正反转落地扇机电接线图来个用接触器控制的,单相机电正反转,在KM1的下方红线和粉线互换,或者蓝线和黄线互换,机电就可以反转了KM1和KM2的二次线路就用三相机电的普通正反转互锁电路就行了单相电容机电接法单相电念头有三个抽头,首先用万用表电阻挡丈量三个线头之间的电阻值,电阻最年夜的两个线头之间并联电容,另一个线头（公共端）接电源的一端.然后用万用表的电阻挡丈量公共端与接电容两真个线头之间的电阻,阻值稍年夜的一端接电源的另一端,绝对一次性接正转,若要想改变方向,将接电容一真个电源线改接为另一端即可.三个出线的单相机电主绕组、副绕组容易判断：1、先两两测出三条线的阻值,记住最年夜值的两条线及其阻值,第三条线就是主、副的连接点；2、分别测出接点与两真个阻值（这两个阻值之和必需即是上述的最年夜值）.其中阻值较小的是主绕组,阻值较年夜的是副绕组.一般对单相电容启动交流机电,与电容串连的那个绕组接头就是副绕组.设副绕组电阻为R1,主绕组电阻为R2,则 R1>R2.（主绕组功率年夜,电阻小）用万用表丈量比力三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最年夜值（R1串连R2）,和第二年夜值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子,也就是主绕组和副绕组的公共端子单相机电为什么有三根线启动电容和机电怎么接线?如果机电自己没有接线图示,只能用万能表了,用电阻档丈量出三组电阻数,最年夜的一组的两个端子为启动和工作绕组的串连,中间年夜小的一组为工作绕组的两个端子,较小的一组为启动绕组的两面个端子,把工作绕组和220VAC并联,启动绕组和电容串连后和电源并联.。

单相单电容电机正反转接法

单相单电容电机正反转接法单相单电容电机是一种常见的电动机，常用于家用电器、小型机械等领域。

它具有结构简单、制造成本低、使用方便等优点，在实际应用中得到广泛应用。

本文将介绍单相单电容电机的正反转接法，以帮助读者更好地理解和应用这种电机。

正反转是单相单电容电机最基本的运行方式，通过控制电机的正反转可以实现电机的启动、停止和方向调节。

在正反转的过程中，需要注意一些操作和接线方法，以确保电机的正常运行。

我们需要了解单相单电容电机的基本结构。

它由定子和转子组成，定子上有主绕组和辅助绕组，转子则通过轴承与定子相连。

在正常运行时，定子绕组通电产生磁场，使转子受到电磁力的作用而转动。

在接线方面，单相单电容电机通常需要一个启动电容和一个运行电容。

启动电容用于启动电机，而运行电容则用于维持电机的运行。

启动电容和运行电容的接线方式会影响电机的正反转。

在正转时，启动电容和运行电容需要按照一定的接线方式连接。

具体的接法为：将启动电容的一个端子连接到主绕组的一个端子，另一个端子连接到相位差90度的辅助绕组的一个端子，然后将运行电容的一个端子连接到主绕组的另一个端子，另一个端子连接到辅助绕组的另一个端子。

这样的接法可以使电机正常启动并顺时针旋转。

而在反转时，启动电容和运行电容的接线方式需要做相应的调整。

具体的接法为：将启动电容的一个端子连接到主绕组的一个端子，另一个端子连接到相位差180度的辅助绕组的一个端子，然后将运行电容的一个端子连接到主绕组的另一个端子，另一个端子连接到辅助绕组的另一个端子。

这样的接法可以使电机反转并逆时针旋转。

需要注意的是，接线时应确保各接线端子的连接牢固可靠，避免接触不良或松动导致电机运行异常。

另外，接线前应确保电源已经切断，以避免触电危险。

在实际操作中，如果电机无法正常启动或运行方向错误，可能是接线错误或电容故障所致。

此时，应检查接线是否符合正反转接法，并检查电容是否损坏或老化。

如有需要，应及时更换电容以恢复电机的正常运行。

单相异步电机正反转接线方法

单相异步电机正反转接线方法
单相异步电机是一种常见的电动机类型，其正反转接线方法是十分重要的。

下面将介绍单相异步电机正反转接线方法。

1. 单相异步电机的基本原理
单相异步电机是利用单相交流电源所产生的交变磁场作用于定子线圈，而使转子线圈产生感应电动势，从而产生转矩，使转子转动。

其中，定子线圈接通单相交流电源后，两相磁场相互作用，形成一个旋转的磁场，而转子内部的导体则受到旋转磁场的作用而产生感应电动势，从而在转子上产生转矩。

2. 单相异步电机正转接线方法
单相异步电机正转接线方法是将电机的两个端子分别接通单相交流电源的正负极，即将电源的一个极连接到电机的一端，另一个极则连接到电机的另一端。

这样，电机就能够顺时针方向旋转。

3. 单相异步电机反转接线方法
单相异步电机反转接线方法是将电机的两个端子交换连接单相交流电源的正负极，即将电源的一个极连接到电机的另一端，另一个极则连接到电机的一端。

这样，电机就能够逆时针方向旋转。

总之，单相异步电机正反转接线方法是十分简单的，只需将电机的两个端子分别接通单相交流电源的正负极，并根据需要交换连接即可实现正反转。

但在实际应用中，需谨慎操作，以免出现危险。

- 1 -。

单相电机怎么调正反

单相电机怎么调正反单相电机是广泛应用于家用电器、小型机械设备等领域的一种电动机，它简单而有效，但是在使用过程中可能会遇到需要调整正反转的情况。

本文将介绍单相电机如何进行正反转的调节方法。

首先，要了解单相电机的原理。

单相电机是通过单相电源供电，利用线圈和电流的作用产生磁场，从而驱动转子旋转。

在正常情况下，单相电机所接收的单相电源是固定的，因此要实现正反转功能，需要通过改变线圈接线方式或其他方法来实现。

一种常见的调整方法是通过改变线圈的接线方式来实现单相电机的正反转。

在单相电机的线圈中，一般会有起动线圈和运行线圈。

通过调换这两个线圈的接线方式，可以使得电机的旋转方向发生变化。

具体来说，可以通过调换起动线圈的两根线的位置，或者调换运行线圈的两根线的位置来实现正反转的调节。

这种方法简单有效，但需要注意接线时要确保接触良好、固定可靠，以免造成电机无法正常工作或者损坏电机。

除了通过改变线圈的接线方式来实现正反转外，还可以通过外部加装一个切换装置来实现。

这种方法可以通过一个切换装置来调节电机的接线方式，从而实现正反转功能。

切换装置可以是开关、继电器等电气元件，通过人工操作切换来改变接线方式，从而控制电机的运转方向。

这种方法灵活方便，适用于需频繁调节正反转的场合。

另外，还可以通过调节单相电机的工作电压来实现正反转的调节。

通过改变电压的正负极性或大小，可以改变线圈的电流方向或大小，从而实现电机的正反转。

这种方法适用于需要精细调节电机转向的场合，但需要注意的是，调节电压时要根据电机的额定电压和功率来进行，避免给电机造成损坏。

总的来说，单相电机的正反转调节方法有多种，可以根据实际需求和情况选择合适的方法。

在进行调节时，需要注意保持电路连接正确、稳定，确保电机能够正常稳定运行。

如有不懂或调节困难时，建议寻求专业人士的帮助，以确保安全和有效性。

希望本文的介绍能够帮助您更好地了解和掌握单相电机的正反转调节方法。

1。

关于单相电机正反转的详细接线图

看到部分吧友对这个感兴趣，所以花了点时间做了几个图，给大家分享，如果有兄弟感觉不错，就麻烦出手顶一下，以便让其他兄弟有机会看到。

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传，反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样顺便说一下，洗衣机的电机就是不分主副的单相电机第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种哦，再补充一点，5楼的图只适用于不分主副线圈的电机，各位看清楚了。

如果单相电机两个线圈的外观上，明显不一样，就不能采用5楼的方法，切记切记倒顺开关控制的单相电机正反转落地扇电机接线图图做的很漂亮，人也很热心．我没修过电机，我想知道１４楼的图上那个调速线圈在下线的时候是怎么做的．是独立于主副绕组的另一组线圈单独下到线槽里，还是和主绕组或副绕组绕在一起的线圈抽的头．是和主绕组或副绕组绕在一起的线圈抽的头这个太专业了，我。

不过我可以和你说点别的，吊扇你拆过吗？他的主副线圈在定子上是按同心园排的，我想说的是。

我在搞维修时，如果发现主线圈其中的冒一个烧了，我就直接跨接，不管这个线圈是顺时针绕的，还是逆时针绕的，主线圈我直接跨接过两个线圈，副线圈也可以适当摘除，电扇还可照常运转，只不过会稍微发热，再多了就没试过了，这样做磁场肯定不均匀了，这个是经过长时间运行验证的，没问题，（当年就靠这个吃饭的，哈哈哈，莫笑，莫拍砖）再说一个，单相电机的磁场本身就不均匀，他不同于三相电机的磁场，三相电机的磁场是一个正旋园，理想的情况（排除损耗、涡流）转子在360度的空间上，得到的力是相同的，而单相电机的磁场是一个类似椭圆的磁场，如果除去启动线圈光说主线圈形成的磁场，在空间上是水平方向的，在90度的地方是有死点的，因为电流交变要过零点的所以单相电机要靠那个电容把电流移相，然后再加给启动线圈，启动线圈产生的磁场也是在空间上是水平方向的，只不过经过电容移相，这个水平方向的力和主线圈产生的力，有一个夹角，（如果理想这个夹角是90度，因为主线圈的刚好在90度的位置是0，电流过零点造成的）这两个力就形成了一个椭圆的旋转磁场，单相电机就有启动力了，电机启动以后，可以去掉启动线圈，因为转子靠惯性可以克服那个死点，综合以上结论，我个人估计，你所说的磁场不均匀的问题，应该可以忽略不记吧打个比方，副绕组是４把线圈，调速绕组有８０匝．那这个调速绕组是平均分配到副绕组每把２０匝呢，还是都在主绕组４把线圈上的一把上．是在一个线圈上，你可以这样理解，主线圈有四个，拿出头上其中的一个，把这个分成从中间抽出抽头来再串在主线圈与副线圈的中间，就是这个图，我修了很多落地电风扇，感觉他们的线圈是不分主副的，如果电源你接红的，造成的结果是主线圈少了，副线圈多了，你接绿的，主线圈多了，副线圈少了，这是我的感觉，这个道理，就类似三相电机，的延边星三角启动一样谢谢夜雨蓝山，我想知道中间调速部分绕组是嵌在哪个槽内的．象上面的图上那个样子画出来．调速绕组是怎么分配的．我理解你的意思是不是没有单独的调速绕组，通过改变主副绕组的中间点来调速的，那样能否在上面的图上表示出来，呵呵我在上面的图上能看懂，它比较接近实物．来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了用灯泡和指针万用表判断三相电机线圈的同名端，也就是首位端首先用万用表量出三个线圈的首位，也就是两端，2把任意两组随意串联（好好理解）3把剩下一组的两根线接指针万用表电压档，（因为指针的内阻小，)4把220v的单相电串一个灯泡（100w左右）后,接你随意串联的那两组线圈的两端，（控制这个电流不要大于电机额定电流的10%）看万用表，指针若果有指示，且在110V左右，那么你串联的那两个线圈的相位关系就是首尾相连如果万用表没有指示，就把那两个串在一起的两个线圈，随便一个线圈的两端，互换一下，再重复3、4步骤如果万用表有了电压指示那么现在红线圈和黄线圈的连接关系是首尾相连，这两个线圈判断完了，做好标记，然后用这两个线圈的其中一个再与蓝线圈串联，用同样的办法把蓝线圈判断一下，就可以了我把这个图画了一下，有个地方不清楚，问一下，电子老兄，是红线速度高啊，还是黄的速度高？红是高档．对电机我有很多不明白的地方，比如４２楼的图上，调速的原理，重点是调速绕组的电流走向，高档和低档时电流是相反的．而且是在同一槽内．旋转磁场的原理．再想请教夜雨蓝山，因电源频率并没有改变，同步转速应不变，那调速线圈的调速原理是什么呢．这是一般电机的线圈端头跨接方法，还有一种接法，是这样这种方法也行，但是由一个缺点，就是，相同磁极之间的跨线要经过，不同磁极的端头，由于耐压问题，容易击穿绝缘上面的图是高速档如果变一下型，中速档就成了这样主线圈里串接了粉红线圈，就相当于多了一对磁极，（我的理解是这样的）对于启动线圈来说，有没有，多少都无所喂，甚至再电机启动后，连电容一起摘除（不过启动力矩有影响）这是最慢的档位，接线是这样的，我想这一对黄线圈，串在主线圈里没有增加磁极，电机转速慢了，我认为他的作用是电抗器的作用，使加在主线圈的电压降低，或者说包括那一对粉红线圈也是起一个降压的作用，应该不会有其他的理由了顺便说一下，在印象里好像记得从哪本书里提到过，说是调速线圈其实就是一个电抗器，只是把它做在电机里了，借用定子的硅钢片其结果就像把吊扇的电感调速器，装在吊扇定子里一样，不过，年数太久了，记不清了我的判断倾向于最后一种解释，换句话说，14楼的那个图，把那个调速线圈，看成一个可调电阻，就容易理解了，明确一下，47楼的第二副图，应该是一个2极电机的接法，（不确定请专业人士确认一下）而第一幅是一个4极电机的接法，（这幅图可以肯定）电子兄，给指正一下哦，我对单相电机的掌握就只有这么多了，对于调速的问题，一个观点是，从高档调到中档，就相当于4极电机变成6极电机，转速肯定会慢，另一个观点是，那紫色的一对线圈是起电抗器的作用，给那四个主线圈降压，现在还是下不了结论，谈谈你的观点如何？纠正56接Y形接法，我把U1V1W1短接，剩下3端接380V电源电机能转。

单项电机反正转的接法

单项电机反正转的接法
单项电机反正转是现在使用非常广泛的一种电机，其结构采用独立绕组或多组合绕组结构，而且具有良好的低电压特性和高稳定性。

它能够精确的控制电机的旋转方向，能够满足各种特殊产品的需要，且能够极大的提高效率和节约能源。

电机反转原理很简单，它是通过改变直流电机的正负极之间的接法来调节电机的正转或反转方式。

通过修改直流电机的绕组接法来改变直流电流的流向，从而改变电机的正转或反转方向。

正确的接法是：当电机的正极连接到电源的正极，而电机的负极连接到电源的负极时，电机的转向就是正转方向。

如果电机的正极连接到电源的负极，而电机的负极连接到电源的正极时，电机的转向就是反转方向。

掌握了单项电机反正转的正确接法，可以按照设计要求有效的控制和操纵电机的旋转方向，从而改善相关产品的质量和降低工艺流程中出现问题的可能性。

同时还可以实现节能减排，起到一定的环保作用，使得电机的控制效果更加稳定，工作效率更高。

归结起来，正确的接法是单项电机反正转的基础，是保证电机正常运行的关键。

未来，随着科学技术的发展，单项电机反正转的技术也将会有更多的体现，更大的发挥，起到关键的作用。
