地源热泵系统u型地埋管换热器的选型要点及施工技术

地源热泵系统U型地埋管换热器的选型要点及施工技术一、选型要点1.确定热负荷和冷负荷：根据建筑物的使用功能和当地的室外气候条件，确定地源热泵系统的热负荷和冷负荷，从而选择合适型号的U型地埋管换热器。

2.确定换热器长度和直径：根据系统的热负荷和冷负荷，以及土壤的热性能参数，计算出所需的换热面积，进而确定换热器的长度和直径。

3.选择合适的管材：U型地埋管换热器的管材应具有良好的耐腐蚀性、热传导性和较高的机械强度，常用的管材有高密度聚乙烯(HDPE)等。

4.确定管间距：在土壤中，管间距的确定应考虑土壤的热传导性能、地下水位以及施工条件等因素，一般管间距在3-5米之间。

5.选择连接方式：U型地埋管换热器的连接方式分为单U型和双U型两种，根据实际情况选择合适的连接方式，以确保系统的正常运行。

二、施工技术1.施工前准备：清理施工现场，确保施工现场干净整洁，并对管道、管件、阀门等材料进行检查，确保符合设计要求。

2.测量定位：根据设计图纸和现场实际情况，确定U型地埋管换热器的位置，并进行准确的测量定位。

3.钻孔：使用钻机在地下钻孔，孔径和深度应符合设计要求, 并确保钻孔的位置、角度和深度准确无误。

4.下管：将U型管放入孔中，确保管道的连接牢固可靠，并按照设计要求进行固定。

5.回填：使用合适的回填材料将孔洞填满，并确保回填材料密实、均匀，以减小热阻。

6.管道连接与试压：按照设计要求将管道连接起来，并进行试压检验，确保管道无泄漏。

7.系统调试与运行：对整个地源热泵系统进行调试和运行，确保系统运行正常、稳定，达到设计效果。

需要注意的是，U型地埋管换热器的施工需要在专业技术人员指导下进行，严格遵守相关施工规范和技术要求，确保施工质量符合设计要求和使用安全。

同时，施工过程中应加强质量控制和安全管理,确保施工人员的安全和健康。

地埋管地源热泵系统的设计及优化.

钻孔区域、埋管形式
其他便于利用的能源
系统投资与运行费用
• • •
地源热泵设计任务资料收集及现场踏勘制定地源测试方案
•
建筑能耗动态模拟计算
•
场地勘Hale Waihona Puke 孔施工•场地勘测孔施工
•
岩土层结构堪查 •
•
岩土体热响应测试
试验成果分析和报告撰写
•
使用专业软件进行地下换热系统设计和热平衡模拟
工程经验修正
•
与建筑、结构等各专业配合
•
•
地源热泵系统初步设计
地源热泵设计工作程序框图
地埋管地源热泵系统设计的主要步骤 1、建筑物冷热负荷及冬夏季地下换热量计算建筑物冷热负荷计算与常规空调系统冷热负荷计算方法相同，可参考有关空调系统设计手册，在此不再赘述。
夏季向土壤排放的热量和冬季从土壤吸收的热量。可以由下述公式计算：
上海富田空调冷冻设备有限公司地源热泵事业部
地埋管地源热泵系统 • 地埋管地源热泵系统是利用地下岩土（土壤、岩石等）作为热源或热汇，它是由地埋管换热系统与热泵机组构成。 • • 土壤温度在地面15米以下温度接近当地全年平均气温，常年保持恒定的温度，远高于冬季的室外温度，又低于夏季的室外温度，因此地源热泵是利用土壤“冬暖夏凉“的特性来制冷/供热的节能中央空调，和利用空气源制冷/供热相比较，效率大大提高，且不受环境温度影响。
水平埋管
• 垂直埋管：（已成为工程应用中的主导形式） 1. 垂直埋管分为单U和双U两种埋管方式
• • 优点：占地面积较小，工作性能稳定， • 缺点：造价相对较高
垂直埋管
垂直埋管还分为单U和双U两种埋管方式

地源热泵地埋管换热器形式与布置方法

地源热泵地埋管换热器形式与布置方法摘要：地热源热泵空调供热系统的能效比可达3-5，是效益最显著的节能技术之一，地源热泵空调供热技术早在上一世纪50年代开始再欧美得到应用，在上一世纪90年代开始在中国应用。

地埋管地源热泵系统是引用最广泛的地源热泵系统形式。

但是一般建筑占地面积有限，建筑用地红线范围以内，建筑地下室之外的地埋管换热井布置面积相当有限。

要充分挖掘建筑可再生能源利用资源，必须利用建筑物下空间。

文章介绍地源热泵系统地埋管换热器形式，安全设计要点，应用案例。

指出正确的地埋管换热系统设计与施工方法，与建筑结构专业的协调配合，可以在充分利用建筑地热资源同时，不影响结构与建筑物防水安全。

一、地源热泵系统地埋管管换热器地源热泵系统是指以岩土体、地下水或地表水为低温热源，由水源热泵机组、地热能交换系统、建筑物内系统组成的供热空调系统。

根据热源体的性质，地源热泵系统可以分为地埋管地源热泵系统、地下水地源热泵系统与地表水地源热泵系统。

地埋管地源热泵系统是使用性最广泛的地源热泵系统形式。

地埋管地源热泵系统根据地埋管换热器布置方式不同分为水平埋管式与垂直埋管式，当可利用地表面积较大，浅层岩土体的温度及热物性受气候、雨水、埋设深度影响较小时，宜采用水平地埋管换热器。

否则，宜采用竖直地埋管换热器。

图1为常见的水平地埋管换热器形式，图2为新近开发的水平地埋管换热器形式，图3为竖直地埋管换热器形式。

a单或双环路 b 双或四环路 c三或六环路图1 几种常见的水平地埋管换热器形式A垂直排圈式 b水平排圈式 c水平螺旋式图2 几种水平地埋管换热器形式a单U形管b双U形管c小直径螺旋盘管d大直径螺旋盘管e立柱状 f蜘蛛状 g套管式图3 竖直地埋管换热器形式在没有合适的室外用地时，竖直地埋管换热器还可以利用建筑物的混凝土基桩埋设，即将U形管捆扎在基桩的钢筋网架上，然后浇灌混凝土，使U形管固定在基桩内，多称之为“能量桩”。

地埋管换热器根据换热单元不同又可分为单U型换热器、双U型换热器、W 型换热器等。

地源热泵系统之地埋管换热器设计与实施要点26

Q地—地源侧放热量；Q空—空调侧制冷量；
当Q空/N4.5时，说明热泵机组能效比还可以，地埋管换热器系统设计合格，否则需要检查系统，考虑增加地埋管管井及地埋管，以保证系统低耗运行。
5结束语
地源热泵系统设计与施工的优劣决定了系统运行的高效与否及后期维保费用的高低，优秀的系统设计及施工应完善好当中的每个环节，确保万无一失。
2工程设计
2.1影响换热器设计的因素及换热器的主要应用分类
地埋管换热器传热的过程是换热器中流动的工质与岩土体的换热，整个换热过程属于非稳态蓄热换热，换热器与岩土体的换热效率与岩土体的物性系数有关，换热器的传热系数和传热温差（循环工质的平均温度与岩土温度的差值）随时间和空间而变化；换热器的结构的结构布置与换热负荷对交换效果有较大影响；循环液进出口温度的设定、地热换热器面积、热泵机组的换热性能均有较大影响。
（3）应考虑冻土层及由于天气季节变化、交通运输等外界因素的影响确定水平层埋管深度，水平埋设时，水平主管顶部距防冻层高度不应小于0.6m，距地面不应小于1.5m。
（4）回填料的特性
回填料的特性包含：渗流特性、力学特性和传热特性。渗流特性包括渗透系数，随温度的升高而降低，一般取值1.58*cm/s；力学特性研究回填料与U形管之间的结合力、回填料的弹性模量、剪切模量、泊松比。但须考虑有利与泥浆泵的可泵性，当硅砂的含量达到70%时，膨润土基灌浆的导热系数可达2.08—2.42W/m·K。地下水位常年保持较高，地下水流较好的地区，易在灌浆材料中增加膨润土的比例，膨润土在饱水状态下吸水膨胀，可使灌浆材料与钻孔孔壁以及换热管道密切接触，有效降低接触热阻，提升换热效率。

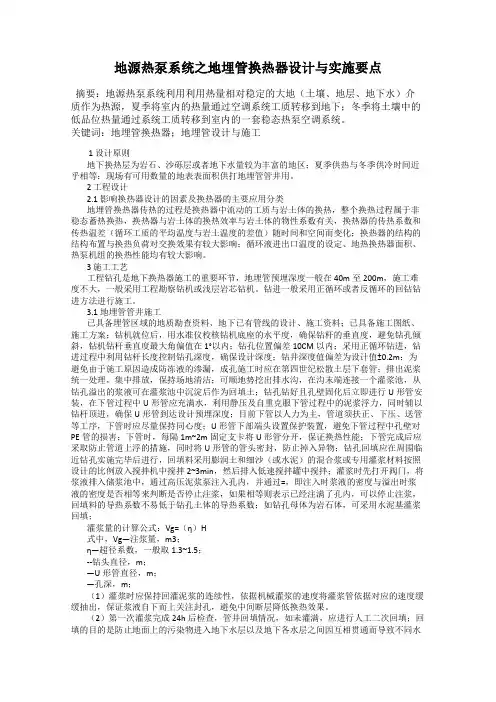

地源热泵系统之地埋管换热器设计与实施要点
