自动定心机构原理
讲 联动夹紧机构定心夹紧机构夹紧动力装置
薄膜式气缸的特点
优点： 结构简单．维修方便，没有密封问题。
缺点： 行程小，作用力随行程增大而减小。
气动夹紧的特点
主要优点： 1.夹紧力基本稳定 （ 这是因为气源压力可以控 制） 2.夹紧动作迅速 ，显著提高生产率。 3.操作省力 ．大大减轻劳动强度。
4-夹紧油缸；5-气—液增压装置
气—液增压装置应用实例
a
b
c
四、手动机械增压装置
手动机械增压装置是以人力操纵机械液压机构而获得
高压油的一种增压装置，所以又称手动泵或手动增压器。
它和气。液增压装置相比，具有控制方式简单、制造容
易以及成本低的特点，同时在机床或夹具上安装和使用也很
方便。因此。这种增压装置不仅适用于成批生产，而且在小
1.雾化器——由气源送来的压缩空气，先经雾化器，使雾化 器中的润滑油被吸上升雾化面随之进入传动系统，以便利 用油雾对传动系统中的运动部件进行充分润滑。
2. 减压阀——将气源送来的压缩空气压力，减至气动夹紧 装置所要求的工作压力(一般为0.4—0.6MPa)。
3.单向阀——主要起安全保护作用。防止气源供气中断或压 力突降而使夹紧机构松开。
螺旋式定心夹紧机构 1、5－滑座；2、4－V形块钳口；
3－调节杆；6－双向螺杆
(2) 楔式定心夹紧机构
机动楔式夹爪自动定心机构 1夹爪；2本体；3弹簧卡圈；4拉杆；5工件
(3) 杠杆式 定心夹紧机构
杠杆作用的定心卡盘 1拉杆；2滑套；3钩形 杠杆；4轴销；5夹爪
（4）偏心式对中 夹紧机构
2)按定位-夹紧元件均匀弹性变形 原理来实现定心夹紧
讲 联动夹紧机构定心夹紧机构夹紧动力装置
(二)气缸结构和夹紧作用力的计 算
常用的气缸结构有两 种基本形式，
（３）单件互垂力或斜交力联动夹紧机构
互垂力或斜交力联动夹紧机构
２、多件联动夹紧机构
（１）多件平行联动夹紧机构图3.26
每两个工件一 般就需要用一 浮动压块，工 件多于两个时， 浮动压块之间 还需要用浮动 件联接。 理论上
Wi=W/n
用流体介质(如液性塑料〕代替浮动元件实现多件夹紧。
②多件连续夹紧机构
1.雾化器——由气源送来的压缩空气，先经雾化器，使雾化 器中的润滑油被吸上升雾化面随之进入传动系统，以便利 用油雾对传动系统中的运动部件进行充分润滑。
2. 减压阀——将气源送来的压缩空气压力，减至气动夹紧 装置所要求的工作压力(一般为0.4—0.6MPa)。
3.单向阀——主要起安全保护作用。防止气源供气中断或压 力突降而使夹紧机构松开。
5 、定心夹紧机构
5、定心、对中夹紧机构
定心、对中夹紧机构是一种特殊的夹紧机 构，其定位和夹紧这两种作用是在工件被夹紧 的过程中同时实现的，夹具上与工件定位基准 相接触的元件，既是定位元件，也是夹紧元件。
在机械加工中，很多加工表面是以其中心线 或对称平面作为工序基准的，因而也都用它们 为定位基淮。这时若采用定心对中夹紧机构装 夹加工，可以使定位误差为零。
4滑柱；5螺钉；6限位螺钉
6、联动夹紧机构
联动夹紧机构：
利用一个原始作用力实现单件
或多件的多点、多向同时夹紧的机 构。
联动夹紧机构的主要形式
1 平行夹紧 2 对向夹紧和复合夹紧 3 依次连续夹紧
特点：
夹紧机构要具有足够的浮动环节
⑴单件平行联动夹紧机构
图3.23单件同向联动夹紧机构
一种用于自动定心机构的微调装置
一种用于自动定心机构的微调装置作者：汪欢侯波曹勇杨朔来源：《中国新技术新产品》2015年第18期摘要：本文主要介绍了在航空制造领域，在夹具设计中，用于自动定心及涨紧的一种微调装置，并着重介绍其结构、原理，以及其应用范围。
关键词：定位；自动定心；涨紧；微调中图分类号：TG333 文献标识码：A1 引言在夹具设计中中，经常用到有自动定心作用的这样的定位涨紧机构。
通常情况下，这种自动定心的涨紧机构是由周向若干个同样结构的涨块组成。
这种机构在制造过程中很难保证各个涨块对中心的同轴度要求，定位尺寸没有调节的空间，返修成本大。
本文讨论的是试图通过在涨块末端增加一微调装置，能够单独对各涨块在行程上实现微调。
其优点：首先，只需要保证各涨块单件尺寸，就可以通过微调在装配中保证同轴度；其次，当某一涨块损坏，之前，这种情况就需要将所有涨块更换，再整体加工保证。
而利用本装置只需要更换损坏的涨块即可，精度可以通过微调装置微调解决，可以大大节省返修成本。
2 常规自动定心涨紧结构及其原理如图1所示，常规涨紧结构主要部件由锥块和涨块（滑块）组成，在外力作用下，压锥①在中心导向轴②的限制下，沿方向F运动，通过圆环③和销轴④的传动，推动涨块⑤沿P方向运动。
若干个涨块⑤沿中心分布的情况下（如图2所示，6个沿中心分布），就可以同步运动，自动对内圆定位的工件定心涨紧。
该结构存在的问题有：首先，如图1、图2所示，6个涨块⑤绕中心分布的情况下，每个涨块定心尺寸Φ必须保证一致，且每个涨块定心尺寸Φ保证同心（同轴度要求），这在加工上不易实现。
另外，如果其中一个涨块⑤在使用过程中损坏或者精度有偏差，整个夹具都得重新返修。
3 带微调装置的自动定心涨紧结构及其原理如图3所示，压锥①在外力作用下，沿中心导向轴②向F方向运动，通过滑轮③的传动，进而推动调节支柱⑥和涨块⑤向P方向运动。
当发现某一涨块⑤与其他涨块定位尺寸Φ不同心时，就需要调节涨块⑤在P方向上的位置了。
自定心卡盘工作原理
自定心卡盘工作原理引言：一、自定心卡盘的定义与作用自定心卡盘是一种用于心理调节的智能装置，通过科学的算法和技术手段，可以帮助用户实现情绪的自我调节和心理的平衡。
它可以根据用户的需求和心理状态，提供相应的音乐、图像、视频等资源，以达到改善情绪和心理健康的效果。
二、自定心卡盘的工作原理1. 传感器采集数据自定心卡盘内置多种传感器，如心率传感器、皮肤电传感器、加速度传感器等。
这些传感器可以实时获取用户的生理和心理数据，如心率、皮肤电阻、运动状态等。
2. 数据分析与处理通过专业的算法和模型，自定心卡盘将采集到的数据进行分析和处理。
它可以识别用户的心理状态，如焦虑、压力、疲劳等，并根据不同的情绪状态进行分类和标记。
3. 个性化推荐自定心卡盘根据用户的心理状态和需求，结合内置的资源库，为用户推荐个性化的音乐、图像、视频等资源。
这些资源可以通过触摸屏或语音交互的方式呈现给用户，以引导其情绪的调节和放松。
4. 心理反馈与调节自定心卡盘还可以通过声音、震动等方式给用户提供心理反馈，以帮助用户更好地调节情绪。
例如，当用户心率过快时，自定心卡盘可以通过柔和的音乐和放松的图像来引导用户放松身心。
5. 数据记录与分析自定心卡盘会将用户的心理数据记录下来，并进行分析。
这些数据可以帮助用户更好地了解自己的心理状态和情绪变化趋势，为个人心理健康提供参考和指导。
三、自定心卡盘的优势与应用场景1. 个性化定制自定心卡盘可以根据用户的特点和需求，提供个性化的心理调节方案。
每个人的心理状态和需求都不同，自定心卡盘能够为用户量身定制适合自己的调节方案。
2. 便携性自定心卡盘体积小巧，便于携带。
用户可以随时随地使用它，无论是在家中、办公室还是旅途中，都能够享受到心理调节的便利。
3. 多功能性除了心理调节，自定心卡盘还可以充当智能手环或手表等设备的功能。
它可以记录用户的运动情况、睡眠质量等数据，为用户提供全方位的健康管理。
4. 应用场景广泛自定心卡盘适用于各种场景，如办公室、学校、医院、家庭等。

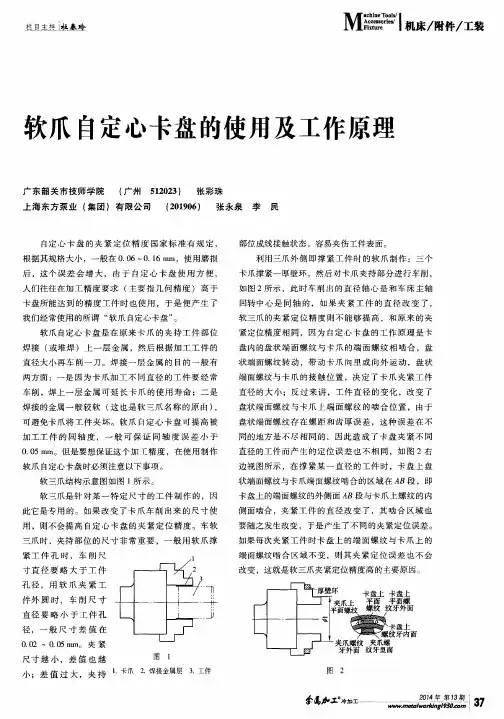

软爪自定心卡盘的使用及工作原理
杆 ，该种 类 型活塞杆 结构 如 图 １ 所示。 该 种类 型的活 塞杆 常 采 用 ２ ７ Ｓ ｉ Ｍｎ钢 材料 ，毛坯 采 用模 锻件 ，为实 心 杆 体 ，内 部钻 有 ２个 西 ８ Ｉ ｎ ｎ ｌ的
软爪 自 定 心 卡 盘 是 在 原 来 卡 爪 的夹 持 工 件 部 位
焊接 （ 或 堆 焊 ） 上 一 层 金属 ，然后 根据 加 工 工 件 的 直 径大 小再 车 削一 刀 。焊 接 一 层 金 属 的 目的一 般 有 两 方面 ：一是 因为 卡 爪 加 工 不 同直 径 的工 件 要 经 常
－ ＿ ｎ
— ‘ 。
软 三爪是 针 对 某 一 特 定 尺 寸 的 工 件 制 作 的 ， 因
ቤተ መጻሕፍቲ ባይዱ
此 它是专 用 的。如 果 改 变 了 卡 爪 车 削 出 来 的 尺 寸 使 用 ，则不 会提 高 自定 心 卡 盘 的 夹 紧 定 位 精 度 。车 软
三爪 时 ，夹持 部 位 的尺 寸 非 常重 要 ，一 般 用 软 爪 撑 紧 工 件 孔 时 ，车 削 尺 寸 直 径 要 略 大 于 工 件 孑 Ｌ 径 ，用 软 爪 夹 紧 工 件 外 圆 时 ，车 削 尺 寸
紧定位 精度 相 同 ，因为 白定 心 卡 盘 的工 作 原 理 是 卡 盘 内的盘状 端 面 螺 纹 与 卡爪 的端 面螺 纹 相 啮合 ，盘
状 端面 螺纹 转 动 ，带 动 卡 爪 向里 或 向外 运 动 ，盘 状
端 面螺 纹与 卡 爪 的 接 触位 置 ，决 定 了卡 爪 夹 紧 工 件 直 径 的大 小 ；反 过 来 讲 ，工 件 直 径 的变 化 ，改 变 了 盘 状端 面螺 纹 与 卡 爪 上端 面螺 纹 的啮 合 位 置 ，由于
三爪自定心卡盘的原理
三爪自定心卡盘的原理
三爪自定心卡盘是一种常用于机械加工中夹持工件的夹具。
其原理是通过三个对称分布的爪子夹持工件，通过自动对心机构实现夹具中心与工件中心的对准和夹持。
其工作原理如下：
1. 夹具结构：三爪自定心卡盘主要由底座、中心轴、爪子和自动对心机构组成。
底座固定在机床工作台上，中心轴与底座同心安装，爪子通过轴承与中心轴连接。
2. 自动对心机构：三爪自定心卡盘的爪子上安装有自动对心机构，一般采用球形/圆锥齿轮机构。
该机构可使爪子自动调整角度，从而实现对工件中心的夹持。
3. 夹持工件：工件放置在底座上，通过手动或自动操作，触发自动对心机构使其收缩或展开。
当爪子外摄力矩对准工件的对称中心时，爪子就会卡住工件。
4. 夹持力：三爪自定心卡盘通过螺旋机构调整爪子产生的夹持力。
螺旋机构可根据工件材料的不同及需要的夹持力大小调节，确保工件在加工过程中不发生滑动或移位等情况。
总结：三爪自定心卡盘利用自动对心机构实现爪子自动调整夹角，通过螺旋机构调整夹持力，完成对工件的夹持。
其优点是夹持力稳定，夹持精度高，适用于各种形状工件的加工。
自定心夹具原理
自定心夹具原理引言：自定心夹具是一种用于固定工件、减少加工误差的装置。
它通过精确控制夹具部件的位置和形状，使得工件能够在加工过程中保持稳定的位置和姿态。
本文将介绍自定心夹具的原理和应用。
一、自定心夹具的原理1. 自定心夹具的基本原理是通过夹具部件间的相对位置关系来实现工件的定位和固定。
夹具部件通常包括夹具床、夹具柱、夹具臂等。
这些部件通过精确的制造和装配，使得工件能够在加工过程中保持稳定的位置和姿态。
2. 自定心夹具的关键是夹具部件间的配合精度。
夹具部件之间的配合精度决定了工件在夹具中的定位精度和稳定性。
因此，在制造和装配过程中，需要严格控制夹具部件的尺寸和形状，确保其配合精度达到要求。
3. 自定心夹具的原理还包括利用一定的力学原理来增加夹持力和稳定性。
例如，通过利用摩擦力和弹簧力来提高夹具对工件的固定力，使得工件在加工过程中不会发生位移或旋转。
二、自定心夹具的应用1. 自定心夹具广泛应用于机械加工领域。
在铣削、钻孔、车削等加工过程中，夹具能够确保工件稳定地固定在加工设备上，从而保证加工精度和效率。
2. 自定心夹具也常用于装配和检测过程中。
在装配过程中，夹具能够保持零件的相对位置，使得装配过程更加简单和准确。
在检测过程中，夹具能够固定被测工件，便于对其进行精密测量和检查。
3. 自定心夹具还可以用于焊接和组焊过程中。
在焊接过程中，夹具能够将待焊工件固定在适当的位置，从而保证焊接接头的质量和精度。
在组焊过程中，夹具能够保持零件的相对位置，便于快速、准确地进行组装。
三、自定心夹具的优势1. 自定心夹具能够提高加工精度和稳定性。
通过精确控制夹具部件的位置和形状，可以使得工件在加工过程中保持稳定的位置和姿态，从而提高加工精度。
2. 自定心夹具能够减少加工误差。
通过夹具对工件的固定和定位，可以减少由于工件位移或旋转引起的加工误差，提高加工质量。
3. 自定心夹具能够提高生产效率。
夹具能够使得工件在加工过程中保持稳定的位置和姿态，减少了操作人员的干预和调整，提高了生产效率。
定心装置
1. 定义：定心装置（Center Master）是安装于压装机上,能够在自动化装配生产线中，补偿中心误差的位置的找正装置。
常用于变速器、发动机、马达、泵，以及电子产品的自动化装配生产线中，是21世纪的先进科技产品。
2. 原理：当被压入零件与压入孔发生位置误差或角度误差时，定心装置（Center Master）可利用工件之间的装配倒角，将被压入零件导入压入件孔内，从而完成装配作业。
如图2所示，定心装置可利用内部的弹性机构，在装配倒角的作用力下发生水平位移或角度变化，使压入零件正确装配于装配孔内。
在作业完成后，定心装置可在内部弹性机构的作用下，重新回到初始位置，准备下一次作业。
3. 作用：在汽车发动机、变速器的自动化生产线中，常需要将轴承、油封、齿轮等零件，压入装配于驱动轴上，如图3所示：在自动化压入装配的生产线中，如果不能保证零件与压入孔的中心同轴，那么很容易出现工件划伤、挤压变形、断裂、磨损等现象。
导致由该线体生产的产品寿命短、噪音大、震动大等不良品质现象。
严重时甚至会损伤生产设备，导致整条线体停产。
使用定心装置的效果：1.大幅提高产品合格率，保证压装品质；2.增强零部件之间的接合力；3.缩短生产周期；4.延长生产设备使用寿命，减少设备投入费用；5.安装便利，操作简单。
4. 应用：定心装置的应用范围非常广泛，其中以汽车发动机装配线上的应用最为普遍。
如轴承、油封、套筒、活塞、齿轮等的精密压装都必须在使用定心装置的压装设备上进行。
图3为韩国C&M 研究所进行的压装试验，实验数据显示：当不使用定心装置（Center Master）时在不同的位置误差下，其压力-时间曲线为离散的、不规律的，而当在压装设备上安装定心装置（Center Master）时，其曲线分布是均匀的，从而有效提高产品合格率，保证精密部件的有效寿命，提高品质。
5. 生产厂家：定心装置（Center Master）在国外的应用已经非常广泛，但目前在国内仍处于起步阶段。
球心自准像定心的原理
球心自准像定心的原理1. 球心自准像定心的概述说到“球心自准像定心”，听起来好像非常高深莫测，其实没那么复杂。
想象一下，咱们打乒乓球，那个小球飞来飞去的样子，就像是在周围的空间里跳舞。
当你一拍出，球就乖乖回到你的桌子上，仿佛在对你说：“老板，我来了！”这其中的奥秘就是“球心自准像定心”的原理，它让我们在各种运动中有了更好的控制感。
1.1 定心的必要性哎，你可能会问，什么是“定心”？简单说，就是找到那个“靠谱”的位置。
像春天的蝴蝶，落在花上总是要找个稳当的地方。
想象一下，如果你的乒乓球总是偏离目标，那得多糟心啊！所以，定心就像是每个球员的小秘密，有了它，咱们的表现才能“稳稳的”。
比如，咱们看球员挥拍的那一瞬间，是否能准确把球打回去，就全靠这个“定心”了。
1.2 自动掌控的奥秘真相就是，球心自准像的原理，给了我们一种“自动掌控”的感觉。
就像开车，方向盘一转，车子就乖乖听话。
而对于球来说，球心的位置就像车轮的转动，影响着方向和速度。
其实，很多时候，球球只要听从“球心”的指挥，飞得又快又远，简直像是在打游戏，轻松乐趣满满。
2. 应用场景2.1 运动中的应用咱们再回到运动中，几乎每个球类运动都能用到这个原理。
比如篮球，传球是技艺活，但球心定在正确的角度，球就像知道了路一样，潇潇洒洒就进了篮筐。
要是没定好心，哎呀，不是撞墙就是飞向天际，这可要看得观众笑掉大牙。
2.2 日常生活中的启示不仅仅在运动中，生活里也充满了“定心”的道理。
想想，咱们做事的时候，目标要明确。
就像烹饪，小火慢炖，锅里的菜才能香气四溢。
要是情绪没定好，心浮气躁，那做出来的东西都是“乱七八糟”。
所以说，“心定则事顺”。
这简单的道理，却能让我们在各种复杂的环境中找到属于自己的节奏。
3. 总结与展望3.1 定心的好处所以呢，“球心自准像定心”这个原理，在我们的运动和生活中都有极大的帮助。
这就像是在复杂的世界里找到了一个不变的中心，有了它的指引，咱们都能走得更稳。
自定心中心架原理
自定心中心架原理
自定心中心架与曲轴接触位置通常由中间支撑与两边两个对称分布的斜支撑。
由液压、机械共同控制，其中，液压主要用于支撑的快速调节。
而机械系统主要由齿轮构成，斜齿轮带动直齿轮，再带动丝杆，让圆柱支撑实现上下运动。
这个部分主要用在加工过程中的支架微调工作中，保证加工工件处于同轴，满足径向跳动需求。
目前，机床使用的自定心中心架均为杠杆铰链式中心架，结构由中心架本体、上下支臂、中心支臂组成，上下支臂与中心架本体用铰链连接，伸出中心架本体一端支撑工件，另一端在中心架本体内沿中心支臂上经过计算两个对称曲面上滚动，当中心支臂伸出时，上下支臂沿中心支臂滚动一端同时张开，使上下支臂绕安装在中心架本体上的铰链轴同时转动，伸出本体一端同时收缩，并与中心支臂同时支撑在工件上，当中心支臂缩回时，上下支臂同时张开。
自动定心、对正夹具机构的设计及应用
从动齿轮 １ ５齿数 。 ８ ＝２ 、变换 齿轮 ｌ ４齿数 ｚ＝２ （ ０ 模 数 、压力角相 同） ，标准齿 轮数 比 １ １４代替行 程 比关 ：． 系 ，零件 中心位置得 以 自动确定。 理论计算结果显示 ：若零件直径减小 ２ ｍ，零件 中 ｍ
座６ ，驱动 Ｖ形块 ７ 图示方 向向右移动 ；另一路 由嵌 按
图１ 平面、Ｖ形块自动定心夹具
１ ．液压 缸 ２ ．活塞 杆 ３ ．调整螺 母 ４ ．联 动拨块 ５ ２ 、１．夹具滑 块 ６ １ 装座 、１．安 ７Ｖ形 块 ．
件的定位夹紧 ， 足直径尺 寸 ２ — ０ ｍ范 围内的轴 类 满 ８ ５ｍ 零件使用 ， 解决双 Ｖ形块 夹紧小直径零件 时对 开面相碰
件的配置水平提 升，而忽视 其他元 素 的匹配 。事 实上 ， 只有参与运 行 的工艺 装备 所 有元 素合 理 搭配 ，共 同提
线运动 。
类 似前述 ，通过夹 具滑块 １ 、安装 座 】 和平夹 紧 ２ 】 块１ ０向左移动 ，把工件 ８自动定 心夹紧在夹具上 。 （ ）定位误差 、参数设 定及调整 ２ 采用平 面、Ｖ形
图２ 手动丝杠、螺母组成的自 动定心夹紧机构
１ ．工件 （ 圆柱 端） ２ 短 ．右 Ｌ形 Ｖ形滑块 ３ ．压盖
４ ．联接螺钉 ５ ．调整块
８ 向锁定螺母 ．轴 ９ 垫圈 ．
６ ．夹具体 ７ ．右旋螺母
ｌ．销 Ｏ １．双 向推力轴 承 １
轴线处于工件中心线和齿条轴９轴心线中间位置。由于
装于联动拔块 中的齿条轴 ９ ，推动 固定旋 转中心的下从 动齿轮 １ ５旋转 ，将 直线 运动转化 成旋转 运动 ，借 以与
下从动齿 轮固定同向 、同速旋 转的变换 齿 轮 ｌ ４和齿条
液压自定心夹紧夹具设计原理
液压自定心夹紧夹具设计原理夹紧原理是液压自定心夹紧夹具的基本原理之一、夹紧原理是指通过夹紧力将工件牢固固定在夹具上，使得工件与夹具之间能够实现紧密的连接。
夹紧原理一般包括摩擦夹紧原理和力学夹紧原理。
摩擦夹紧原理是指利用夹紧力使夹具与工件之间产生摩擦力，从而实现工件的夹紧。
力学夹紧原理是指通过夹紧力产生力矩，使得夹具与工件之间产生力矩，从而实现工件的夹紧。
工作原理是液压自性心夹紧夹具的另一个重要原理。
工作原理是指液压系统如何实现夹具的夹紧和松开功能。
液压系统一般由液压泵、液压缸、液压控制阀和液压油等组成。
液压系统的工作原理是通过控制液压泵向液压缸供油，从而产生夹紧力或松开力。
液压控制阀根据夹具的夹紧或松开信号，控制液压泵的工作状态，从而实现对夹具的控制。
结构设计原理是液压自定心夹紧夹具的设计原理之一、结构设计原理主要包括夹具结构设计和液压系统设计两个方面。
夹具结构设计是指根据夹紧工件的形状和大小，设计夹具的外形和内部结构，确保夹具能够牢固地夹紧工件。
液压系统设计是指根据夹具的夹紧和松开功能需求，设计液压系统的工作参数和控制方式，确保液压系统能够正常工作。
液压自定心夹紧夹具的设计原理需要考虑夹紧原理、工作原理和结构设计原理三个方面。
在夹紧原理方面，可以根据夹具和工件的特点选择合适的夹紧原理。
在工作原理方面，需要根据夹具的夹紧和松开功能需求，设计合理的液压系统。
在结构设计原理方面，需要考虑夹具外形和内部结构，确保夹具能够牢固夹紧工件。
通过合理设计，液压自定心夹紧夹具能够实现高效、安全和可靠的工作。
最新浮动夹紧双向定心夹紧机构
浮动夹紧双向定心夹紧机构1 引言在进行批量生产的自动机床或组合机床生产线上，经常遇到一些以毛坯表面作定位基准的不规则的回转体类零件。
由于这类零件其本身存在着铸造误差，所以很难保证其对中和均匀夹紧的要求，这是工程技术人员都在努力探讨的问题。
我们经过大量的实践，设计了浮动夹紧双向定心夹紧机构，解决了以毛坯表面作定位基准时的浮动夹紧问题。
该机构在大批量生产中有着十分重要的现实意义。
2 工作原理浮动夹紧双向定心夹紧机构的基本工作原理是：当被夹持工件的尺寸有误差时，它的两对卡爪可以在设计的范围内自动进行调节，通过钢球与锥面的补偿作用，使夹持的工件对中，并使夹紧力均匀作用在四个卡爪上。
其工作过程分析如下。
图1 卡爪位置示意图为便于说明，将图1所示的Ⅰ、Ⅱ、Ⅲ、Ⅳ四个卡爪按相互垂直方向分成两对。
以外夹为例，根据传动原理图(见图2)，这时与Ⅰ、Ⅱ这一对卡爪相连的杠杆3分别插入外锥套4的孔中，与Ⅲ、Ⅳ这一对卡爪相连的杠杆9分别插入内锥套6的孔中。
需要说明的是，图2所示的仅仅是两对卡爪中各自只有一个卡爪的杠杆分别插入内、外锥套时的工作情况。
当油缸拉杆7向左移动时，拉动拉杆套8，并压迫钢球5，通过锥面推动外锥套4和内锥套6同时向左运动。
外锥套4推动杠杆3，内锥套6推动杠杆9，各自带动与之相连的卡爪1、滑块2和卡爪11、滑块1 0动作，如图2所示。
在夹紧过程中，假定工件存在着定位尺寸误差，标号为Ⅰ、Ⅱ的这一对卡爪先接触工件，标号为Ⅲ、Ⅳ的另一对卡爪距离工件还相差一个间隙Δl1(设两卡爪距工件间隙值相等，即ΔlⅢ＝ΔlⅣ)，此时外锥套4尽管受到钢球5的作用力，但由于与其相连的Ⅰ、Ⅱ卡爪已夹住工件，行程受到限制s，所以外锥套4不能向左移动。
而内锥套6由于与其相连的Ⅲ、Ⅳ两卡爪各自与工件的间隙值相等，因此内锥套6在钢球5的作用下，可以产生与外锥套4的相对滑移，即向左移动，直到Ⅲ、Ⅳ这一对卡爪均移动同样距离夹紧工件后停止，其移动距离的大小即误差补偿值大小，是由设计的结构参数决定的。
四爪浮动自定心卡盘工作原理
四爪浮动自定心卡盘工作原理四爪浮动自定心卡盘，这名字听起来是不是有点儿高大上？别怕，我来给你讲讲这个神奇的东西，听着其实一点也不复杂，反而有点儿趣味。
想象一下，你要在车间里搞机械加工，得用工具把一块金属给处理得服服帖帖，这时候四爪浮动自定心卡盘就像是一个好帮手，帮你把工作搞得顺顺利利。
它的样子就像一张张开的大嘴，四个爪子像是四只手，稳稳地抓住你那块金属。
可别小看这四个爪子，它们可不是随便伸出来的，而是会随着金属的形状自动调整，真是太聪明了，简直像是有灵性似的。
说到工作原理，其实简单得很。
这个卡盘的核心就是浮动机制，四个爪子不是固定的，而是可以随着工件的形状浮动。
想象一下，你在海边玩水，水流一来一去，沙子被冲得东倒西歪的，四爪浮动自定心卡盘就像是那沙子一样，随着工件的形状变化而变化。
这样一来，无论你把什么形状的金属放进去，它都能紧紧抓住，让你的工作顺利进行。
有没有觉得有点像魔法呢？在金属加工的过程中，精准可不是说说而已，四爪浮动自定心卡盘能帮助你保证加工的精度，让每一刀下去都无比到位，真是太神奇了。
在使用这个卡盘的时候，你会发现它的操作也特别简单。
把金属放上去，旋转一下手柄，四个爪子就会自动抓紧。
你只需按下去，感觉就像是把它和金属捆绑在了一起，简直不费吹灰之力。
想象一下，仿佛你的金属工件有了自己的“手”，在卡盘里乖乖待着，丝毫不动。
再也不用担心金属在加工过程中会跑偏了，真是轻松又省心。
每当我看到工人们轻松自如地使用这个卡盘时，心里总是感慨，科技真是越来越发达了。
而且啊，这个卡盘不仅适合各种形状的金属，还能处理不同的尺寸。
不管是大块头的金属，还是小巧玲珑的零件，都能在它的“怀抱”中找到归属。
感觉就像在一个大家庭里，每个成员都有自己的位置，温暖又和谐。
想想那些复杂的形状，有时候你真的不知道该如何抓住它，而四爪浮动自定心卡盘就像是一位老练的老师，教你如何去处理这些棘手的问题。
这个卡盘也不是全能的。
偶尔也会遇到一些小麻烦，比如说如果你的工件形状太复杂，卡盘可能就得花费点时间来调整。
自定心浮动夹头原理
自定心浮动夹头原理
嘿，朋友们！今天咱来唠唠自定心浮动夹头原理。
你说这自定心浮动夹头啊，就好比是一个特别靠谱的小助手。
它能在很多时候发挥大作用呢！想象一下，你正在做一件精细的活儿，需要把某个东西稳稳地夹住，可不能有一点儿偏差，这时候自定心浮动夹头就闪亮登场啦！
它是怎么做到自定心的呢？就好像它有一双神奇的眼睛，能一下子找到那个最中心的位置，然后紧紧地抱住要夹的东西，让它乖乖听话，不乱跑乱动。
这可真是个了不起的本事呀！
它的浮动特性呢，又像是个灵活的小精灵。
不管面对什么样的情况，它都能巧妙地适应，就像水一样，能根据容器的形状来改变自己。
这让它在各种复杂的工作环境中都能游刃有余。
咱平常生活里也有类似的例子呀。
比如说骑自行车，车把就像是自定心浮动夹头，你得让它保持平衡，才能稳稳地前进。
如果车把不听话，那可就麻烦啦，就像自定心浮动夹头没发挥好作用一样。
再想想那些精密的仪器制造，要是没有自定心浮动夹头帮忙，那得出现多少误差呀！它就像是一个默默无闻的幕后英雄，虽然不显眼，但却至关重要。
而且啊，这自定心浮动夹头的好处可不止这些呢！它能让工作效率大大提高，减少失误，这可不是随便说说的。
你想啊，如果夹个东西都要费半天劲，还夹不好，那得多耽误事儿啊！
它的出现真的是给我们的工作和生活带来了很多便利呀！我们真应该好好感谢发明它的人呢。
总之，自定心浮动夹头原理看似简单，实则蕴含着大大的智慧和作用。
它就像我们生活中的一个小惊喜，不经意间就发挥出神奇的效果，让我们的工作更加顺利，生活更加美好。
难道不是吗？。
自定心四爪卡盘工作原理
自定心四爪卡盘工作原理
《自定心四爪卡盘工作原理》
嘿，今天咱来唠唠这个自定心四爪卡盘的工作原理哈。
你知道吗，我之前有一次去工厂参观，就看到了这个神奇的东西在那工作呢。
当时我就好奇呀，凑近了去瞧。
只见那个四爪卡盘就像一个大力士一样紧紧抓住一个工件。
咱先说这四爪啊，就像四个小手一样，它们可以各自活动哦。
当要夹住工件的时候，工人师傅就转动那个调节的把手，这时候四爪就开始慢慢移动啦，一点一点地靠近工件，就好像它们在商量着：“嘿，咱得把这玩意儿夹得稳稳的呀。
”然后呢，它们就从四个方向一起用力，把工件给夹住了。
而且呀，最神奇的是它能自己找到中心哦！不管工件形状咋样，它都能通过这四个爪的调整，让工件处在正中间，就像有一双神奇的眼睛能看到中心在哪里一样。
你说厉不厉害？
这就好比你手里拿着个东西，想要把它放得稳稳当当的，你就得从各个方向去调整，让它平衡，这自定心四爪卡盘也是这个道理呀。
总之呢，这个自定心四爪卡盘就是这么个神奇的东西，通过它那四个小爪子的配合，能把工件夹得稳稳的，还能自动定心，真的是工厂里的好帮手呀！我那次参观可真是长见识了呢，现在想起来都觉得特别有意思。
这就是我对自定心四爪卡盘工作原理的认识啦，嘿嘿。
定心车床原理
定心车床原理嘿，朋友们！今天咱来唠唠定心车床原理。
你说这定心车床啊，就像是一位超级精准的大师傅！它的任务呢，就是把那些奇形怪状的工件给整得规规矩矩的。
想象一下啊，一个工件就像是个调皮的小孩子，到处乱跑乱跳，没个正形。
而定心车床呢，就是那个能把小孩子抓住，让他乖乖站好的厉害角色。
它用它的各种“魔法道具”，也就是那些刀具啊、夹具啊，把工件固定住，然后开始施展它的魔法。
这其中的原理可有意思啦！就好比是一场精彩的舞蹈表演。
车床的主轴就像是领舞的，带着工件一起旋转，那节奏把握得可准啦！而刀具呢，就像是伴舞的，跟着主轴的节奏，一点点地把工件多余的部分削掉，让它变得符合要求。
这过程中可得小心谨慎呢，稍微有点偏差，那可就全完蛋啦！这不就跟咱走路一样嘛，得一步一步稳稳当当的，不然就得摔跟头。
定心车床也是这样，每一个动作都得恰到好处，不能有丝毫马虎。
而且啊，这定心车床还特别聪明。
它能根据不同的工件，调整自己的“舞步”和“动作”。
就好像一个经验丰富的舞者，不管面对什么样的音乐和舞台，都能完美展现。
咱再打个比方，定心车床就像是个超级大厨。
工件是食材，刀具就是各种厨具，而车床的控制系统呢，就是大厨的烹饪秘籍。
大厨要根据食材的特点和客人的口味，选择合适的厨具和烹饪方法，才能做出美味佳肴。
定心车床也是一样，要根据工件的形状、材质等因素，选择合适的刀具和加工方法，才能制造出高质量的产品。
你说这定心车床是不是很厉害？它在工业生产中可发挥了大作用呢！没有它，那些精密的零件怎么能制造出来呢？没有这些零件，咱的各种机器设备还不得瘫痪啊！所以啊，咱可真得好好感谢这定心车床，感谢它为我们的生活带来的便利和进步。
它就像是一个默默奉献的幕后英雄，虽然不被大多数人所熟知，但却至关重要。
总之呢，定心车床原理虽然有点复杂，但只要咱用心去理解，就一定能搞明白。
它就像是一个神秘而又有趣的世界，等着我们去探索和发现呢！。
定心夹紧机构
定心夹紧机构
1.1 定心夹紧机构的工作原理
例3.2： 如图，在工 件上加工槽， 保证对工件中 心面的对称度。
定心夹紧机构
1.1 定心夹紧机构的工作原理
解：若采用固定 双支承平面定位： △jb≠0，△db=0，
△dw=△jb； 若左右侧面采
用等速内、外移动 定位元件，使定位 基准为中心面，
△jb=0，△dw=0。
1.2 常见的定心夹紧机构
螺栓式定心 夹紧机构
定心夹紧机构
1.2 常见的定心夹紧机构
楔式定心 夹紧机构
定心夹紧机构
1.2 常见的定心夹紧机构
杠杆式定 心夹紧机构
定心夹紧机构
1.2 常见的定心夹紧机构
弹簧筒夹 式定心夹 紧机构
定心夹紧机构
1.2 常见的定心夹紧机构
波纹套定 心夹紧机构
定心夹紧机构
定心夹紧机构
1.1 定心夹紧机构的工作原理
例3.1： 如图，工件以
外圆定位加 工内孔，保 证同轴度。
定心夹紧机构
1.1 定心夹紧机构的工作原理
解：若在套筒中动配 合定位：△jb=0， △db≠0， △dw=△db； 若在三爪自动卡 盘中定位，因三爪 等速向中心的移动， 使定位基准没有位 移，△db=0， △dw=0。
1.2 常见的定心夹紧机构
液性塑料 定心夹紧机构
机床夹具设计
Hale Waihona Puke 机床夹具设计定心夹紧机构
1. 定心夹紧机构 定位和夹紧同时实现的夹紧机构。采用定
心夹紧机构可减少△dw。 2. 工作原理
利用“定位—夹紧”元件的等速移动或均 匀弹性变形来实现定心或对中。 3. 特点
(1) “定位—夹紧”元件合二为一； (2)始终有△db=0； (3)主要用在要求定心和对中的场合。
T定心与装配工作台的工作原理
减少光学装调成本：超精密反射式激光定心的优点光学系统中透镜元件的定心和胶合所需要达到的目标，取决于最后的精度要求。
预期的质量、效率、组件成本和资金投入，与所选择的装配方法的关系非常密切。
LAS系统是一种利用激光反射的、非接触式的主动光学偏心定位和角度测量的仪器，主要应用于调整多镜头元件的光学系统（如望远镜，显微镜，或光刻步进系统等）。
LAS的光学模块提供了一种很方便的方法，可以非常简单地测量球面、非球面、抛物面、柱面，以及镀膜或没镀膜的元件的TIR值，对这些元件的曲率半径的要求范围从2mm到无穷远。
基于透射和反射式的定心：大多数的光学实验室，对采用平行光管的透射式定心工具比较熟悉，但这种方法有很大的局限性。
首先，这种测量不适用于非球面、柱面和抛物面的镜头，然而主动激光反射定心系统可以应用于任何光学表面。
其次，基于平行光管的对准仪需要随测量对象的变换经常改变物镜，使得测量成本高昂。
标准的平行光管使用低强度的白光光源，在大部分增透膜表面的反射率很低，特别是V型膜；虽然可以通过安装高能量的卤素灯来改善这种情况，但这样就会产生很高的热量，大大缩短使用寿命。
基于平行光管的系统，其主机相对比较便宜，但是需要昂贵的配件和高额的维护费用。
一旦自准直仪应用于特殊的工作，其花费将非常高并且取得的效果也不尽人意。
专业人士认为，激光反射与主动定心理论相结合的方法是透镜组定心装配最精确的方法。
主动定心准直的优点：超精密级的主动定心准直，以元件的球面和旋转对称面为参考基准，从而使其半径或曲率轴线与一个机械轴或公共轴重合，精度达到0.2-10um TIR。
精度级的商业装配技术,通常依赖于元件的安装直径，并对镜头元件和机械硬件的尺寸要求非常苛刻，使得成本非常昂贵。
即使在精密加工的条件下，由于玻璃与金属的热膨胀系数不同，以及配合尺寸误差等因素，其定心精度与主动定心调整无法比拟，误差通常范围在10-25mm TIR或者更大。
不同等级的光学系统的TIR公差靠直径的装配，需要在玻璃元件的外径和金属外壳的内径之间留一个缝隙。
