利用ArcGis生成DEM并制作坡度图的方法

利用ArcGis生成DEM并制作坡度图的方法

利用ArcGis生成DEM并制作坡度图的方法作者:刘欣刘梦段婷婷来源:《中国科技博览》2015年第03期[摘要]介绍了如何利用ArcGis建立数字高程模型的作业过程,探讨了坡度分级图的意义及制作坡度分级图的制作流程。

[关键词]ArcGis;DEM;坡度分级图中图分类号:E994 文献标识码:A 文章编号:1009-914X(2015)03-0042-01坡度作为重要的地形定量指标,是土地利用分析的主要技术指标,更是实施耕地保护、退耕还林的重要依据。

在以往的工作中,采用人工量取的方式逐个图斑获取坡度信息,再对坡度、坡向进行统计和分析。

采用这种方法获取坡度数据耗时长、工作量大、精度低,数据的准确性也得不到保证;用人工计算的方法对坡度、坡向进行统计和分析精度低、效率低。

因此,地图的数字化产品和建立DEM数字高程模型进行坡度、坡向分析方法逐步得到开发应用。

DEM(DigitalElevationModel),即数字高程模型,是地形表面形态属性信息的数字表达,是带有空间位置特征和高程属性特征的数字描述。

DEM的制作是通过对等高线或相似立体模型进行数据采集(包括采样和量测),然后进行数据内插而形成的。

在地理信息系统中,地形要素可以由DEM直接或间接导出,如坡度、坡向等等,因此,DEM是一种重要的数据组织形式。

目前,国内外最常用的DEM制作方法有:①由全野外测量数据构建。

这种方法虽然精度非常高,但耗时长,成本很高,更新困难,应用范围也比较小;②将现有地形图数字化,生成数字格网模型。

这种方法成本低、耗时短、更新周期短,应用范围广,但精度较低;③摄影测量和遥感的方法。

即利用两相邻像对,在全自动摄影测量系统的支持下,通过输入地面控制点、相对定向和绝对定向以及影像自动相关匹配,生成DEM数据。

本文讨论的是第二种方法。

虽然精度不如另外两种方法,但在有数据支持的情况下,综合考虑成本、周期,在实际工作中是最常用的一种方法。

arcgis 坡位计算

arcgis 坡位计算

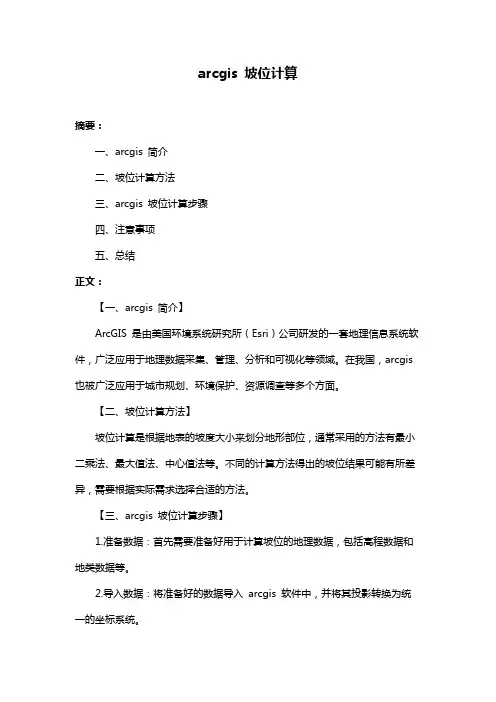

arcgis 坡位计算摘要:一、arcgis 简介二、坡位计算方法三、arcgis 坡位计算步骤四、注意事项五、总结正文:【一、arcgis 简介】ArcGIS 是由美国环境系统研究所(Esri)公司研发的一套地理信息系统软件,广泛应用于地理数据采集、管理、分析和可视化等领域。

在我国,arcgis 也被广泛应用于城市规划、环境保护、资源调查等多个方面。

【二、坡位计算方法】坡位计算是根据地表的坡度大小来划分地形部位,通常采用的方法有最小二乘法、最大值法、中心值法等。

不同的计算方法得出的坡位结果可能有所差异,需要根据实际需求选择合适的方法。

【三、arcgis 坡位计算步骤】1.准备数据:首先需要准备好用于计算坡位的地理数据,包括高程数据和地类数据等。

2.导入数据:将准备好的数据导入arcgis 软件中,并将其投影转换为统一的坐标系统。

3.计算坡度:利用arcgis 中的Spatial Analyst 工具,通过计算每个像元与相邻像元之间的高差,得到坡度值。

4.划分坡位:根据设定的坡度阈值,将整个区域划分为不同的坡位类型。

5.结果导出:最后将计算得到的坡位结果导出为栅格数据或矢量数据,以便后续分析和应用。

【四、注意事项】1.数据质量:在进行坡位计算前,需要确保输入数据的高程准确性和地类分类正确性。

2.坡度阈值设置:划分坡位的阈值可以根据实际需求进行调整,不同的阈值设置可能导致不同的坡位结果。

3.结果校验:在完成坡位计算后,需要对计算结果进行校验,确保其符合实际情况。

【五、总结】ArcGIS 是一款功能强大的地理信息系统软件,可以用于坡位计算等多种空间分析任务。

arcgis 坡位计算

arcgis 坡位计算

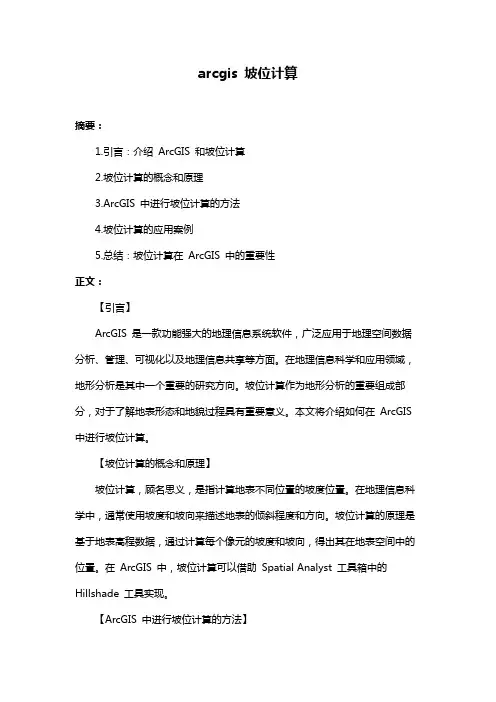

arcgis 坡位计算摘要:1.引言:介绍ArcGIS 和坡位计算2.坡位计算的概念和原理3.ArcGIS 中进行坡位计算的方法4.坡位计算的应用案例5.总结:坡位计算在ArcGIS 中的重要性正文:【引言】ArcGIS 是一款功能强大的地理信息系统软件,广泛应用于地理空间数据分析、管理、可视化以及地理信息共享等方面。

在地理信息科学和应用领域,地形分析是其中一个重要的研究方向。

坡位计算作为地形分析的重要组成部分,对于了解地表形态和地貌过程具有重要意义。

本文将介绍如何在ArcGIS 中进行坡位计算。

【坡位计算的概念和原理】坡位计算,顾名思义,是指计算地表不同位置的坡度位置。

在地理信息科学中,通常使用坡度和坡向来描述地表的倾斜程度和方向。

坡位计算的原理是基于地表高程数据,通过计算每个像元的坡度和坡向,得出其在地表空间中的位置。

在ArcGIS 中,坡位计算可以借助Spatial Analyst 工具箱中的Hillshade 工具实现。

【ArcGIS 中进行坡位计算的方法】在ArcGIS 中进行坡位计算,需要遵循以下步骤:1.准备高程数据:首先需要一幅包含地表高程信息的数字高程模型(DEM)数据。

2.填充DEM:使用Spatial Analyst 工具箱中的"Fill"工具,对DEM 数据进行填充,生成一个填充后的DEM。

3.计算坡度和坡向:使用Spatial Analyst 工具箱中的"Slope"和"Aspect"工具,分别计算填充后的DEM 的坡度和坡向。

4.创建轮廓线:使用Spatial Analyst 工具箱中的"Contour"工具,根据计算出的坡度和坡向生成轮廓线。

5.提取坡位:使用Spatial Analyst 工具箱中的"Raster to Point"工具,将轮廓线转换为点要素。

然后使用"Distance To"工具,计算每个点要素到某个参考点的距离,即为坡位。

利用CAD地形图在ARCGIS中做坡度分析的步骤

利用CAD地形图在ARCGIS中做坡度分析的步骤

利用CAD地形图在arcgis中做坡度分析主要分为3个步骤:一. 提取等高线;二. 利用等高线生成TIN或DEM;三. 利用TIN或DEM做坡度分析,坡向分析等。

详细操作步骤:(版本arcgis 9.3 英文版)一提取等高线文件1. 启动arcmap ,添加CAD数据文件Layer(右键)——Add Data2. 只提取具有高程属性的等高线(1)右键 polyline 图层——属性——Drawing Layer 选项卡——只勾选DGX 图层; OK!(2)菜单 Selection——Select By Attributes在弹出框中,layer 下拉选择polyline ,在列出的属性列表中找到 Elevation 属性,双击选择。

然后编辑条件表达式: "Elevation" >0 "OK !结果是筛选出高程大于0的等高线,关于为什么这样做:有些等高线在操作过程中导致高程丢失,默认为0。

这些等高线会影响后期生成TIN,需要将其剔除。

(3)导出等高线数据为shp文件在Polyline图层中:右键——Data——Export Data导出数据后提示是否添加进来,选择是。

二. 利用等高线生成TIN或DEM;1. 生成TIN文件在 ArcGIS中,工具栏:3D Analyst——Create/Modify—— Create TIN From Features:【参数设置】①Height source: 选择“Elevation”;其它默认。

注意:生成TIN文件后,直接添加进来,方便后续操作。

2. 指定边界裁切TIN生成的tin文件边界范围外的tin必须裁剪掉,否则会导致后期生成的DEM 边缘异常。

(1) 定义Polygon裁切多边形启动ArcCatalog ,在某个指定目录下,右键——NEW——shapefile ,在弹出的对话框中,设置文件名称和要素类型,此处选择Polygon ,然后确定。

坡度坡向的提取算法

坡度坡向的提取算法

(向下为y轴正方向,向右为x轴正方向)三阶反距离平方权差分[dz/dx] = ((c + 2f + i) - (a + 2d + g) / (8 *x_cell_size)[dz/dy] = ((g + 2h + i) - (a + 2b + c)) / (8 *y_cell_size)slope_radians = ATAN ( √ ( [dz/dx]2 + [dz/dy]2 ) )slope_degrees = A TAN ( √ ( [dz/dx]2 + [dz/dy]2 ) ) * 57.29578rise_run = √ ( [dz/dx]2 + [dz/dy]2 ]if aspect < 0cell = 90.0 - aspectelse if aspect > 90.0cell = 360.0 - aspect + 90.0elsecell = 90.0 - aspect1.加载ArcTutor>Spatial文件夹中的elevation;2.利用Spatial Analyst>Surface Analysis>Slope计算elevation数据的坡度,为避免求反正切函数,可选择Percent;3.利用Spatial Analyst>Surface Analysis>Aspect计算elevation数据的坡向;4.利用绘图工具在数据视图中画一包含3*3个像元的窗口,将其高程数据依次输入Excel中;5.按照坡度坡向的求取公式求坡度坡向;6.验证ArcGIS的坡度坡向求取算法。

坡度(Percent)=rise_run*100;aspect = 57.29578 * atan2 (-[dz/dx],[dz/dy])Erdas提取坡度坡向的算法(向上为y轴正方向,向右为x轴正方向)三阶不带权差分坡度的计算slope (in degrees) =坡度百分比所以坡度百分比为1~200。

湘源控规_ArcGIS高程坡度坡向分析

湘源控规_ArcGIS高程坡度坡向分析

2. 根据实际情况,输入要转化高程的最低值和最高值。因为地形图高程 点成千上万,某一个点或某几个点高程值出错是常有的事,此步骤就是 为了避免出错的高程点产生过大或过小的高程值。
3. 一般选择<1>,过滤掉无小数点的数字
4. 选择要进行高程分析的范围,也就是字转高程的范围。
5. 字转高程 成功以后,高程点应该在“DX-离散点”图层,且带有标高属性。 湘源控规软件只能对“DX-离散点”图层上具有标高属性的点进行分析。
点击红圈内“添加”,可以分析坡度、坡向,过程与高程分析基 本一致。
最后导出地图,大家都懂的。GIS10.0可以导出分类多(即色 彩多)、分辨率高的图,这是相对于9.3最大的优点。
然后确定输出的路径、文件名等,如图,点击蓝色箭头所指处,最好 不要改变路劲,把新建的TIN命名。
然后ቤተ መጻሕፍቲ ባይዱ击“确定”
之后,如果正常,会在箭头所指圈圈内显示“创建TIN”字样
创建成果。在左侧“内容列表”“图层”中右键单击新创建的 TIN,点击“属性”。
在图层属性的“符号系统”中,勾掉“边类型”以去掉等高线,然后 可以根据个人爱好和需要选择分类数量、分类方法(方法很多,不赘 述)和颜色,还可以在左下角红圈内选择是否显示阴影效果。
基于湘源控规5.0和ArcGIS10.0 的地形分析方法
• 本PPT分为两部分,第一部分为利用湘源控 规5.0软件对地形进行初步分析,生成等高 线;第二部分为在第一步的基础上,利用 ArcGIS10.0软件进行高程、坡度、坡向分析。
一、用湘源控规5.0生成等高线
1.点击湘源控规菜单中“地形”“字转高程”
二、ArcGIS10.0 地形分析
ArcGIS10.0与之前流行的9.3区别较大,对地 形分析而言,主要在于工具栏的位置发生了很 大变化;但是内核、基本思路基本一致,利用 GIS软件进行地形分析,按照以前给出的9.3的 教程,实质是利用CAD块文件中的带有标高属 性的Polyline建立TIN(不规则三角形),然后 对TIN的特性(属性)进行编辑而得到想要的 结果。

利用等高线在arcgis里做坡度、坡向、起伏度的分析

利用等高线在arcgis里做坡度、坡向、起伏度的分析

利用等高线在arcgis里做坡度、坡向、起伏度的分析
在arcgis中中,进行如下操作:
1、创建TIN
打开3d analyst模块,利用creat /modify TIN---creat TIN from features命令(height source 选择高程字段),先将等高线转为TIN;
2、从TIN中创建栅格表面
打开3d analyst模块,利用convert---TIN to raster命令(attribute选择elevation,cell size自定义,若为大比例尺数据可以选择5或10,可以参考相关研究文献),生成栅格表面,即DEM;
(备注:矢量化的等高线必须比研究区的范围大些,创建TIN并生成Raster后,再用研究区边界来裁切,这样的DEM数据才能满足精度要求)
3、地形因子分析
打开3d analyst模块,利用surface analysis---slope命令,生成坡度数据;
打开3d analyst模块,利用surface analysis---aspect命令,生成坡向数据;
打spatial analyst模块,利用neighborhood tatistics命令进行邻域分析,先将statistic type设为最大值,输出栅格为A,再将statistic type设为最小值,输出栅格为B,利用raster calculator生成地形起伏度数据,公式为[A]-[B];
以上的地形数据,可以根据需要进行reclassfy重分类处理,分类标准参考相关文献,就可以获取所需的地形因子统计数据。

制图时,用view---layout view,添加比例尺、指北针、图例,就可以整饰出图。

ArcGIS栅格数据处理统计平均坡度

ArcGIS栅格数据处理统计平均坡度

2、实验方案
landuse 土地利用图 elevation 高程数据
设置分析环境
表面分析:坡度提取 坡度数据
分区统计
以表格显示
3、实验处理
3.1加载分析模块
3、实验处理
3.2设置工作空间
3、实验处理
3.3表面分析:坡度计算
3、实验处理
3.3区域分析: 分类区统计
ArcGIS 的单元统计、邻域统计和分类区统 计都提供了10种统计方法: Minimum( 最小值)、 Maximum( 最大值)、 Range( 范围)、 Sum( 求和)、 Mean(均值)、 Standard Deviation( 标准差)、 Variety( 不同数值个数)、 Majority( 频率最高的数值)、 Minority( 频率最低的数值)、 Median( 中值)。
栅格数据处理 ——统计平均坡度
提纲
1 2 3 4
背景介绍 实验方案 实验处理 问题分析
1 、背景介绍
?在空间分析中,我们经常遇到这样的情 况:我们的分区数据与统计数据不在同 一个数据集上,而我们却要根据以分区 数据为基础,统计另一个数据集上的信 息,比如均值、取值范围、最大值等。 那我们该怎么办呢?
3、实验处理
3.4制图—右击图层选择属性
3、实验处理
3.5表格输出制图
4、问题分析
①理解分类区统计的概念,分类区数 据和被统计数据要分清; ②要设置相对存储路径,以便存储; ③注意制图规范。
?某地区土地利用现状图、高程数据,如 何求各类土地的平均坡度?
? 分类区统计:
? 以一个数据集的分类区为基础,对另一个数据集进行 数值统计分析,包括计算数值取值范围、最大值、标 准差等;

巧用ArcGIS制作耕地坡度分级

巧用ArcGIS制作耕地坡度分级

巧用ArcGIS制作耕地坡度分级发布时间:2021-07-06T04:59:47.047Z 来源:《中国科技人才》2021年第10期作者:王正宏1 许洋2[导读] 在入栅格数据或要素掩膜数据,把县界生产成面要素或外面范围数据库即可,点击“确定”,如果看不到提起进度,请点击菜单栏“地理处理----地理处理选项”,如下:云南省测绘工程院昆明 650033摘要:本文主要叙述利用ArcGIS里ArcMap软件里的功能,怎么实现制作耕地坡度图的一个思路和步骤,其核心是必须拥有精细化DEM的前提下怎么实现,首先将DEM将其进行拼接,逐格网计算坡度,应用GIS系统数据分类功能进行坡度分级,形成分级矢量图形,对裁切后的数据进行检查、整理,生成县级范围的坡度分级图。

关键词:数字高程模型数据(DEM);坡度分级图;ArcGIS软件0 引言随着2019年全国第三次国土调查的开展,国家进了新一轮的土地调查,也要更新土地利用的各种资料和专题图,其中耕地的分类等级需要坡度分类,随着科学技术的发展,各省都已经拥有了全覆盖高精度的基础地理数字产品1:10000、1:50000数字高程模型数据(简称DEM),那么怎么利用高精度的数字高程模型来制作耕地的坡度分类呢,现阶段最流行处理地理信息数据的软件非ArcGIS莫属,下面就怎么用ArcGIS软件制作耕地坡度图做详细的阐述,本文中使用的软件为ArcGIS10.2的版本。

1 数字高程模型数据(DEM)拼接国家测绘部门的基础地理数字产品1:10000、1:50000数字高程模型数据都是标准分幅存档的,而我们的三调耕地坡度分类是按县区域处理数据的,那么就要按县级区域为单位数据,就要把一幅一幅的DEM拼接成县级区域的数据才能进行后续的处理,利用ArcGIS软件里的功能就能很好的拼接,如下:打开 ArcToolbox----数据管理工具----栅格----栅格数据集----镶嵌,如下图输入栅格,就是需要拼接的DEM栅格数据全部加进来,重点是“目标栅格”,该数据集必须提前存在,技巧是是把要合并拼接的其中一个栅格数据做个副本,作为目标栅格,注意文件名不能是中文。

ArcGIS中坡度坡长等地形因子分析过程

ArcGIS中坡度坡长等地形因子分析过程

地形因子LS制图过程DEM (1:5万)填充后生产河流流向图填充后生成坡度图90m格网DEM 非累计流量分析生成坡度图S=10.8sin B+0.036 0<5 °S=16.8sin 0-0.5 5 °«90S=21.9sin 0-0.96 0 祀°m=0.2 0<1 °m=0.3 1 °冬3 m=0.4 3 °V5 m=0.5 0蓉°坡度因子S图坡长因子L图根据上图及公示生成坡度因子图自L*r*rc-@ EE3■° - J.WSWTWcon( [Slope] < 5,10.8 * Sin( [Slope]) + 0.036,c on ([Slope] < 10,16.8 Sin ([Slope]) - 0.5,21.9 * Sin ([Slope]) - 0.96))计算坡度因子过程图con( [Slope] < 5,10.8 * Sin([Slope] * 3.1415926 / 180) +0.036,con([Slope] >= 10,21.9 * Sin([Slope] * 3.1415926 / 180)-0.96,16.8 * Sin([Slope] * 3.1415926 / 180) - 0.5))•P轧/»和畑Icfftlir.hJi缶1ASn ICbi I Jl&l ITtfi■XT”-□ #i3 iSSMtlW - 9 -jr^S&gJI] 巾他因曲・用WTE2SS口23 MCKtt ■列珂聲8?■胸M SHU1U4J 和5L/H9L3W3Fi]].a»qua 时.三 O *3-tVhU U2T«iW- .IL*■■Mild二盟KUHW- - 3 ]»»TII■W JJWFW -弭■■ ■MBTH - KI 33EKMB■ti UBIK4 - P KM 咖■专.HVIX1M " >M KWIIW!■ ewscmw - 9El FilL_dmiiO丄丄|oW|融P H•:耳悯』叶[I八卄卜创叶:h II.叭・加吟M H攀13 ■-1KQ□KK -! w■ 0* ! »-・a3I□ DinvILKZ— -■骨I■•暮nmvusL n t - 3宦£!■a・Ki 3K -3■» 4■» ££J » . -_ H -二.X 35 ; D _■祐 suhT:¥f x t s■H9-9-Ss Ful —do£lJ■ B ^. -sb*亍亍-•,□■ K £-- r&EI E E -H H S H --• •r _・・n ^T £L1 17匕・cniRTWT!r=?・wTt-d v T ..r ■ K E Y S E S r _v f x -»f £ =EI ・r ・r f巨 LIEJCMlJMLy "I_L ■-£F^B-H E -i T・・11"■r L .U J> M .a L t o CWJb-iTImlF s z ^ V -=E ■p A r b c i * 仲 -・V 7E ?% FE&>-r I L-a -e—*r .B rr m>Fin- U A V .&-V -\n E f t - F "E J E v »r i r t - 督 F 31- F --T -^f f -31 J B -4+』g-H-FA豐Fj 占血I £_令■ E p •--V-V +二▼亍・H暮J - VhsgrFlzr・・・iJ-- V r A ^-S M--V M -w on -・&・・|0■v F ni m•el -Z E -S・ Q E i ES 3 S S 4J Hconasope;lo.2bonas-ope;3o3conas-ope〕A 5040.5)))c F 3a _-aI 3J fluWO ER -L :■F■中I s■K.4Hgll・■ Ln- - 0M - SJ S B />»£H-Ish s x-■:旳KXu 刃! B N -2.H UMKK1T ■ 's ^£1■ ILS a s . ■a s s -u - □ w U S 25E ・ s L s f i J - — - > c *-L T M - I B 三LTM-■ F 7--EHJ r u 4K 7«£ff-f u v .H "HA A M U .r4-kLvn-xr• -^^3? Jfth-•*!=■■mBnT<<-•・ilu4wT.M1E.r »F b i £-E 4 EmLeT r «r -"-F »-?L - F rir-• XP.TA^IrrillnLT .M F-L + 直・KM2(T5a.■J4-巴易%f E>H l y r wr w l -V -3-1 u £c~、ff d -1 £<■V v u -x f _.>y ■%-?L4rllA4L M E L UEF L g■l p =m l"=-iM i u J l fnv a -s uEarM r t K-£ M r i -n x r»Li'-・■ l L m ・--・■ u2Taa_ Tr・E .3言 5*riEL3 ■: □ 诅强《2V^uHijjK asY^u.Hi#.:金餉■洛 Q m-Cd ; nla'i^.■o -1 ■s* ■ssifi'm■氐 RZKZJE* zin 口 li k^lCliH- ZJ I5< 12KA51E-■皱*1.1畑 ■曲 1M7IHJ(i 也HMITII 1MM«E I 弓J3a 机巒] i« iswm Z3 IllLTWil 曲细価 •MKhxaSMi T2 EC«5«II «3dnLi4<itiLL al-vr«LL求得流向图,为了算是否为根二con( [flowdir] == 2 | [flowdir] == 8 | [flowdir] == 32 | [flowdir]==128,1.414,1)■ L4nhffi!i - ]Calnla'.i^t^H-iK I 4H■ L H tlnljr«£.E ■:Xw_n> ■I0.T ■ D.3 ■ M■-□ Cklrjlkii-Md¥d.u■,由吐.0 £Is■E HF - Q W■Zalriiilhl itfi¥d.u_ »>**. 19 ms ■1 0妙■D - s. msEim■ 2. SMEITS! - E> BEEHZ2IT ■ L VS ^22I $ - ■ M订咖祸-jEi.l]u9L53l Oft UI0I5®亠14诡碾丹 ■ H LHfiCTB -血 4LLL7MIPow(90 * [xiu] / (Cos([Slope] * 3.1415926 / 180)* 22.1),[mfac])Silk t 屈蹈 Ik- I. fl ■ In>^ilUUC :< ■ I■i kUDUBi - i nim 拈WE 謝曲con( [slope] < 5,10.8 * Sin([slope] * 3.1415926 / 180) +0.036,con([slope] >= 10,21.9 * Sin([slope] * 3.1415926 / 180)-0.96,16.8 * Sin ([slope]* 3.1415926 / 180) - 0.5))T-U.W■ IF□Sa 4 □ 3同詁!*^W- ■血 4i*-P EJfJalii Tdw一』屮 皿亞耳 I I。

arcgis计算面的坡度

arcgis计算面的坡度

arcgis计算面的坡度(实用版)目录1.引言2.ArcGIS 简介3.计算面的坡度方法4.应用案例5.总结正文1.引言ArcGIS 是一款功能强大的地理信息系统软件,广泛应用于地理信息数据处理、分析和展示。

在地理信息数据处理中,计算面的坡度是一项常见的任务。

本文将介绍如何使用 ArcGIS 计算面的坡度。

2.ArcGIS 简介ArcGIS 是一套集成的地理信息系统软件,包括桌面、服务器和移动端等多个平台,支持多种操作系统。

用户可以通过 ArcGIS 进行地理信息的采集、管理、分析和可视化。

3.计算面的坡度方法在 ArcGIS 中,计算面的坡度主要有以下几种方法:(1)使用 Spatial Analyst 工具箱中的"Slope"工具:该工具可以计算输入要素的坡度,并将结果以栅格形式输出。

(2)使用 ArcToolbox 中的"Hillshade"工具:该工具可以根据输入的地形数据和坡度值生成阴影图,以显示地形的高低起伏。

(3)使用"Raster Calculator"工具:该工具可以对栅格数据进行数学运算和逻辑运算,通过设置相应的公式,可以计算出面的坡度。

4.应用案例假设我们有一幅数字高程模型数据,需要计算其坡度,可以采用以下步骤:(1)将数字高程模型数据导入 ArcGIS,转换为栅格数据。

(2)使用 Spatial Analyst 工具箱中的"Slope"工具,计算栅格数据的坡度,并将结果以栅格形式输出。

(3)使用"Raster Calculator"工具,对计算出的坡度栅格数据进行归一化处理,使其值在 0-1 之间。

(4)将归一化后的坡度栅格数据转换为矢量数据,以便进行后续的分析和应用。

5.总结通过使用 ArcGIS,我们可以方便地计算面的坡度,为地理信息数据的处理和分析提供有力支持。

arcgis坡长因子计算

arcgis坡长因子计算

arcgis坡长因子计算全文共四篇示例,供读者参考第一篇示例:ArcGIS是一款专业的地理信息系统软件,具有强大的功能和广泛的应用领域。

在地理信息系统中,坡长因子计算是一个重要的内容,用于衡量地表坡度对水文过程的影响。

本文将介绍ArcGIS中如何进行坡长因子计算,并探讨其在地理信息系统中的应用。

一、什么是坡长因子计算坡长因子(LS因子)是地表坡度与坡长的函数关系,用于描述地形对水文过程的影响。

在土壤侵蚀模型中,坡长因子是衡量坡面侵蚀形态的一个重要指标。

坡长因子越大,说明坡面越陡、坡长越长,土壤侵蚀的风险也就越高。

在ArcGIS中,可以通过数字高程模型(DEM)数据来计算坡长因子。

DEM数据是地形表面的数字化表示,可以通过DEM数据来分析地形特征,计算坡长因子等。

二、ArcGIS中的坡长因子计算方法在ArcGIS中,可以通过Spatial Analyst模块进行坡长因子的计算。

下面我们以一个简单的示例来介绍如何在ArcGIS中计算坡长因子。

1. 准备DEM数据首先需要准备DEM数据,可以通过DEM数据源下载或自行采集获取。

在ArcGIS中,打开DEM数据并将其加载到地图中。

2. 计算坡度和坡向使用Spatial Analyst模块中的“坡度”工具可以计算DEM数据中每个像元的坡度值。

通过坡度值可以得到地表坡度的信息,为后续计算坡长因子做准备。

3. 计算坡长在ArcGIS中,可以使用累积坡长工具来计算坡长。

该工具可以根据地表坡度和坡向信息,计算出每个像元点到最下游点的累积坡长。

通过累积坡长可以得到坡长因子的值。

最后利用坡度和累积坡长的数据,可以通过公式计算出坡长因子的值。

坡长因子的计算公式为:LS = Slope/L * (1+ sin(direction))/2。

Slope为坡度,L为累积坡长,direction为坡向。

通过以上步骤,可以在ArcGIS中计算出坡长因子的数值,并将其应用到地理信息系统的分析中。

arcgis 坡位计算

arcgis 坡位计算

arcgis 坡位计算摘要:一、arcgis 简介二、坡位计算的方法三、arcgis 坡位计算步骤1.准备工作2.坡度计算3.坡向计算4.坡位计算四、arcgis 坡位计算的应用正文:ArcGIS 是一款由美国环境系统研究所公司(Esri)开发的地理信息系统软件,广泛应用于地图制作、空间分析、数据管理等领域。

在地理学、地质学、环境科学、城市规划等多个领域都有着广泛的应用。

坡位计算是地理信息系统中的一项重要功能,它可以分析地表的倾斜程度和倾斜方向,对于研究地形、地貌、水文、土壤侵蚀等方面有着重要的意义。

在arcgis 中,我们可以通过以下步骤进行坡位计算:首先,进行准备工作。

收集需要计算坡位的地表数据,导入到arcgis 中,并对其进行投影和处理,使其满足计算坡位的要求。

其次,进行坡度计算。

坡度是地表在某一点上的倾斜程度,通常用百分比表示。

在arcgis 中,我们可以通过“地势分析”工具来计算坡度。

然后,进行坡向计算。

坡向是地表倾斜的方向,通常用角度表示。

在arcgis 中,我们可以通过“坡向分析”工具来计算坡向。

最后,进行坡位计算。

坡位是地表在某一方向上的坡度等级。

在arcgis 中,我们可以通过“坡位分析”工具来计算坡位。

ArcGIS 的坡位计算功能在许多领域都有着广泛的应用。

例如,在城市规划中,可以用来分析城市地形,为城市规划和设计提供依据;在地质学中,可以用来分析地质构造,研究地震等地质灾害的发生规律;在环境科学中,可以用来分析土壤侵蚀程度,为水土保持和生态建设提供科学依据。

argcis中提取坡位的方法

argcis中提取坡位的方法

使用arcgis 软件提取坡位的方法一、使用数据某地30×30米dem数据,投影为 GCGS2000中,央经线 99°。

二、方法步骤1.利用 arcgis 软件生成试验区的坡向图( 3D Analyst Tools→Raster Surface→Aspect)。

2.利用重分类工具将坡向分为 9 个坡向( Spatial Analyst Tools→Reclass→Reclassify)。

3.将重分类的坡向图转化为矢量图( Conversion Tools→ FromRaster→Raster to Polygon)4.由于转出的矢量图中小面太多,采用 eliminate 命令清除面积小于 1 公顷的小面(可根据实际情况选择面积大小) ,( Data Management Tools→Generalization→Eliminate)。

注:此命令可能要重复多次。

处理后的矢量图如下:5.提取每个坡面的最大高程和最小高程,(Spatial AnalystTools→Zonal→Zonal Statistics)。

6.计算试验区各坡面的坡位(考虑到直接计算公式复杂,可以先计算上、中、下坡的分界值),其中 1代表上坡, 2代表中坡, 3 代表下坡Spatial Analyst Tool→s Map Algebra→Raster Calculato)r 。

得到的坡位图如下:注:公式如下Con("dem" < (("demmax" - "demmin") / 3 + "demmin"),3, Con(("dem" >= (("demmax" - "demmin") / 3 + "demmin")) & ("dem" < (("demmax" - "demmin") * 2/ 3 + "demmin")),2, Con("dem" >=(("demmax" - "demmin") * 2/ 3 + "demmin") ,1)))7.将坡位提取到样点上 (Spatial Analyst Tool→s Extraction→Extract MultiValues to Points)。

ArcGIS教程:坡度

ArcGIS教程:坡度

ArcGIS教程:坡度一、了解坡度坡度可表明表面上某个位置的最陡下坡倾斜程度。

可针对 TIN 中的每个三角形和栅格中的每个像元计算坡度。

对于不规则三角网 (TIN),坡度为各三角形中的最大高程变化率。

对于栅格,坡度为每个像元及与其相邻的八个像元中的最大高程变化率。

坡度命令可提取输入表面栅格,并计算出包含各个像元坡度的输出栅格。

坡度值越小,地势越平坦;坡度值越大,地势越陡峭。

可使用百分比单位计算输出坡度栅格,也可以以度为单位进行计算。

坡度角等于 45 度时,高程增量等于水平增量。

如果以百分比形式表示,此角的坡度为 100%。

如果坡度接近垂直(90度),则百分比坡度接近无穷大。

坡度函数最常用于处理高程格网,如下图所示。

较为陡峭的坡在输出坡度地图中显示为红色。

二、坡度1、摘要判断栅格表面的各像元中的坡度(梯度或 z 值的最大变化率)。

2、插图3、用法· 坡度是指各像元中 z 值的最大变化率。

· 当表面 z 单位用其他单位而非地面 x,y 单位表示时,需要使用 Z 因子对坡度计算进行校正。

· 输出值的范围取决于测量单位的类型。

§ 如果为度,坡度值的范围为 0 至 90。

§ 如果为高程增量,范围为 0 至无穷大。

平坦表面为 0%,45 度表面为 100%,随着表面变得越来越接近垂直,高程增量百分比将变得越来越大。

· 如果直接邻域(3 x 3 窗口)中的中心像元为 NoData,则输出将为 NoData。

· 如果有任何邻域像元为 NoData,则会向这些像元分配中心像元的值,然后再计算坡度。

4、语法Slope (in_raster, {output_measurement}, {z_factor})5、返回值6、代码实例坡度示例 1(Python 窗口)在本例中将确定输入表面栅格的坡度值。

import arcpyfrom arcpy import envfrom arcpy.sa import *env.workspace = "C:/sapyexamples/data"outSlope = Slope("elevation", "DEGREE", 0.3043) outSlope.save("C:/sapyexamples/output/outslope01")坡度示例 2(独立脚本)在本例中将确定输入表面栅格的坡度值。

ArcGIS 提取坡长具体操作

ArcGIS 提取坡长具体操作

利用ArcGIS水文分析工具提取河网的操作DEM包含有多种信息,ArcToolBox提供了利用DEM提取河网的方法,但是操作比较烦琐(帮助可参看Hydrologic analysis sample applications),今天结合我自己的使用将心得写出来与大家分享。

提取河网首先要有栅格DEM,可以利用等高线数据转换获得。

在此基础上,要经过洼地填平、水流方向计算、水流积聚计算和河网矢量转化这几个不步骤。

1.洼地填平DEM洼地(水流积聚地)有真是洼地和数据精度不够高所造成的洼地。

洼地填平的主要作用是避免DEM的精度不够高所产生的(假的)水流积聚地。

洼地填平使用ArctoolBox->Spatial AnalysisTools->Hydrology->Fill工具。

2.水流方向计算水流方向计算就可以使用上一步所生成的DEM为源数据了(如果使用未经洼地填平处理的数据,可能会造成精度下降)。

这里主要使用ArctoolBox->Spatial Analysis Tools->Flow Direction工具。

输入的DEM采用第一步的Fill1_exam13.水流积聚计算这里主要使用ArctoolBox->Spatial Analysis Tools->Flow Accumulation工具流向。

栅格数据就是第二步所获得的数据(FlowDir_fill1)。

可以看到,生成的水流积聚栅格已经可以看到所产生的河网了。

现在所需要做的就是把这些河网栅格提取出来。

可以把产生的河网的支流的象素值作为阀值来提取河网栅格。

4.提取河网栅格使用spatial analyst中的栅格计算器,将所有大于河网栅格阀值的象素全部提取出来。

至于这个阀值是多少因具体情况而定。

通常是要大于积聚计算后得到栅格的最低河流象素值。

这里采用的是500这个值。

最后生成只有0、1值的栅格数据。

其中1表示是河网,0是非河网。

arcgis地形位指数的计算步骤

arcgis地形位指数的计算步骤

arcgis地形位指数的计算步骤一、数据准备需要准备高程数据,可以是数字高程模型(Digital Elevation Model,简称DEM)或高程点数据。

在ArcGIS中,常用的DEM 格式有Grid、TIN和ASCII。

如果使用高程点数据,则需要将其转换为DEM格式。

二、创建TPI表面1. 打开ArcGIS软件,新建一个地理处理工具箱。

2. 在工具箱中,选择“Spatial Analyst Tools”-“Surface”-“Topographic Position Index”。

3. 在弹出的对话框中,选择输入DEM数据,并设置输出路径和文件名。

4. 点击“运行”按钮,开始创建TPI表面。

三、计算TPI值1. 在ArcGIS软件中,打开刚刚创建的TPI表面。

2. 在“空间分析”菜单中,选择“提取值”-“提取多点值”。

3. 在弹出的对话框中,选择要提取TPI值的点数据,设置输出路径和文件名。

4. 点击“运行”按钮,开始计算TPI值。

四、可视化TPI结果1. 在ArcGIS软件中,打开刚刚计算得到的TPI值数据。

2. 在“图层”菜单中,选择“新建图层”。

3. 在弹出的对话框中,选择TPI值字段作为符号化属性,设置符号化方法和颜色渐变方案。

4. 点击“确定”按钮,生成TPI结果的可视化图层。

五、分析TPI结果1. 在ArcGIS软件中,打开TPI结果的可视化图层。

2. 在“工具”菜单中,选择“统计”-“汇总统计”。

3. 在弹出的对话框中,选择TPI值字段作为统计字段,设置统计方法和输出路径。

4. 点击“确定”按钮,生成TPI结果的统计数据。

六、解读TPI结果1. 根据TPI结果的可视化图层,可以直观地观察到地形的高低和坡度变化情况。

2. 根据TPI结果的统计数据,可以计算出地形的平均高度、最大高度、最小高度等指标。

3. 根据TPI结果的统计数据,可以绘制频率分布直方图,进一步分析地形的特征。

ArcGIS地形位指数的计算步骤包括数据准备、创建TPI表面、计算TPI值、可视化TPI结果、分析TPI结果和解读TPI结果。

arcgis动态文本表达式

arcgis动态文本表达式

arcgis动态文本表达式摘要:1.引言:介绍ArcGIS 和坡位计算的概念2.坡位计算方法和工具3.坡位计算的应用场景4.结论:总结坡位计算的重要性和应用价值正文:引言:ArcGIS 是一款地理信息系统(GIS)软件,广泛应用于地理空间数据分析、管理和可视化。

在地理空间分析中,坡位计算是一个重要的环节,它可以帮助我们了解地表的坡度和方向。

本文将介绍ArcGIS 中坡位计算的概念、方法和应用场景。

坡位计算方法和工具:在ArcGIS 中,坡位计算主要通过Spatial Analyst 工具箱中的"Slope"工具实现。

该工具可以计算输入地表的坡度和方向,生成一个栅格数据。

此外,还可以通过"Aspect"工具计算地表的方面,生成一个栅格数据。

这两个工具为坡位计算提供了基本的技术支持。

坡位计算的应用场景:坡位计算在地理空间分析中有广泛的应用,以下是一些典型的应用场景:1.土地利用规划:通过坡位计算,可以评估土地的适宜性,为土地利用规划提供科学依据。

2.农业生产:坡位计算可以为农业生产提供土壤侵蚀、农田排水等关键信息,帮助农业生产者制定合理的农业生产措施。

3.水资源管理:坡位计算可以为水资源管理提供地表径流、水土保持等关键信息,帮助水资源管理者制定合理的水资源管理策略。

4.生态环境保护:坡位计算可以为生态保护提供地形、地貌等关键信息,帮助生态保护工作者制定合理的生态保护措施。

结论:总之,ArcGIS 中的坡位计算是一个重要的地理空间分析工具,它可以为土地利用规划、农业生产、水资源管理和生态环境保护等领域提供关键信息,具有很高的应用价值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

arcgis 坡位计算
(原创版)
目录
1.引言:ArcGIS 简介
2.坡位计算的概念与意义
3.ArcGIS 中坡位计算的方法
4.坡位计算的应用案例
5.总结
正文
【引言】
ArcGIS 是一款由美国环境系统研究所(Esri)公司开发的地理信息系统(GIS)软件。

它被广泛应用于地理信息数据的采集、管理、分析和可视化等方面,为各类空间数据处理提供了强大的支持。

在 GIS 领域,坡位计算是一个重要的研究内容,对于地形分析、水土保持、城市规划等领域具有重要的实际意义。

【坡位计算的概念与意义】
坡位计算,是指在地理信息系统中,根据数字高程模型(DEM)数据计算某个地点相对于周围地点的坡度和位置关系。

它主要包括坡度计算和坡向计算两个方面。

其中,坡度计算是指计算地面在某点处的坡度,通常用度数或百分比表示;坡向计算是指计算地面在某点处的坡向,即地面倾斜的方向,通常用角度表示。

【ArcGIS 中坡位计算的方法】
在 ArcGIS 中,可以通过空间分析工具箱中的"Fill"工具或者"Spatial Analyst Tools"工具箱中的"Slope"和"Aspect"工具进行坡位计算。

下面分别介绍这三种方法:
1."Fill"工具:Fill 工具可以填充 DEM 数据中的洼地,生成一个新的填充栅格。

通过填充栅格,可以获取每个像元的最大坡度和坡向。

2."Slope"工具:Slope 工具可以计算 DEM 数据中每个像元的坡度,即地面在该点处的倾斜程度。

3."Aspect"工具:Aspect 工具可以计算 DEM 数据中每个像元的坡向,即地面在该点处的倾斜方向。

【坡位计算的应用案例】
坡位计算在地理信息系统中有广泛的应用,以下是两个典型的应用案例:
1.水土保持:通过坡位计算,可以分析地形的坡度和坡向,从而指导水土保持工程的设计和实施,防止水土流失。

2.城市规划:通过坡位计算,可以分析城市的地形特征,为城市规划提供参考数据,如确定建筑物的布局和高度、选择合适的绿地和停车场等。

【总结】
ArcGIS 作为一款功能强大的地理信息系统软件,为坡位计算提供了
丰富的工具和方法。

相关文档
最新文档
