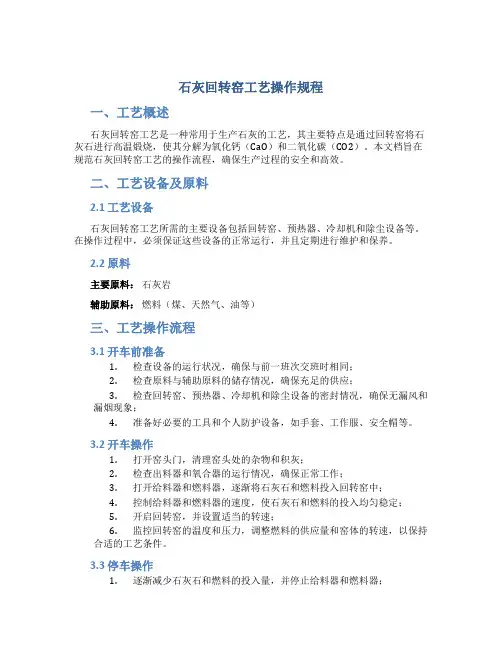

石灰回转窑工艺操作规程
石灰回转窑工艺操作规程一、工艺概述石灰回转窑工艺是一种常用于生产石灰的工艺，其主要特点是通过回转窑将石灰石进行高温煅烧，使其分解为氧化钙（CaO）和二氧化碳（CO2）。
本文档旨在规范石灰回转窑工艺的操作流程，确保生产过程的安全和高效。
二、工艺设备及原料2.1 工艺设备石灰回转窑工艺所需的主要设备包括回转窑、预热器、冷却机和除尘设备等。
在操作过程中，必须保证这些设备的正常运行，并且定期进行维护和保养。
2.2 原料主要原料：石灰岩辅助原料：燃料（煤、天然气、油等）三、工艺操作流程3.1 开车前准备1.检查设备的运行状况，确保与前一班次交班时相同；2.检查原料与辅助原料的储存情况，确保充足的供应；3.检查回转窑、预热器、冷却机和除尘设备的密封情况，确保无漏风和漏烟现象；4.准备好必要的工具和个人防护设备，如手套、工作服、安全帽等。
3.2 开车操作1.打开窑头门，清理窑头处的杂物和积灰；2.检查出料器和氧合器的运行情况，确保正常工作；3.打开给料器和燃料器，逐渐将石灰石和燃料投入回转窑中；4.控制给料器和燃料器的速度，使石灰石和燃料的投入均匀稳定；5.开启回转窑，并设置适当的转速；6.监控回转窑的温度和压力，调整燃料的供应量和窑体的转速，以保持合适的工艺条件。
3.3 停车操作1.逐渐减少石灰石和燃料的投入量，并停止给料器和燃料器；2.降低回转窑的转速，逐渐停止回转窑的运转；3.关闭窑头门，确保密封；4.关闭除尘设备，并清理除尘器。
3.4 检修维护1.停车后，定期对设备进行检修和维护，确保设备的正常运行；2.清理设备内部和周围的积灰和杂物；3.定期检查设备的耐火材料和密封件，如果损坏，及时更换；4.对燃料器和给料器进行清洗和保养；5.定期检查烟囱和烟气排放口，确保排放符合环保要求。
四、安全注意事项1.工作人员必须熟悉工艺操作规程，并严格按照操作流程进行操作；2.在操作过程中，严禁站在窑体下方和窑头、窑尾处；3.严禁操作人员将手或其他物品伸入回转窑内部；4.使用燃料时，必须遵守安全用火规定，并确保燃料的质量符合要求；5.在操作中遇到异常情况（如烟气异常、温度过高等），应立即停车处理，并及时向上级报告。
2023年石灰窑技术操作规程
2023年石灰窑技术操作规程石灰窑技术操作规程引言随着社会经济的发展，石灰作为一种重要的建筑材料和工业原料得到广泛应用。
石灰窑作为石灰生产的核心设备，其运行和操作规程的合理与否直接关系到生产效率和产品质量。
本文将针对2023年的石灰窑技术操作规程进行探讨，以确保石灰窑的正常运行和安全生产。
一、石灰窑的结构和工作原理石灰窑主要由窑筒、承重设备、冷却设备、燃烧设备等组成。
石灰窑以石灰石为原料，在高温下进行石灰石的分解，生成石灰。
二、石灰窑的操作环境与条件1. 温度控制：石灰窑的工作温度一般在1200℃到1400℃之间。
操作人员应定期检查和调节石灰窑的加热设备，确保温度的稳定性。
2. 通风要求：石灰窑在生产过程中会产生大量烟尘和有害气体，操作人员应确保石灰窑周围通风流畅，保持良好的室内空气质量。
3. 电气设备：石灰窑的电气设备应满足国家相关标准和安全规定，操作人员应定期检查和维护电气设备。
三、石灰窑的日常操作规程1. 开机前准备：操作人员应检查石灰窑的各项设备是否完好，检查燃烧设备的供气情况，确保窑筒内无堵塞物，并进行必要的清理工作。
2. 启动石灰窑：按照操作程序启动石灰窑，首先启动燃烧设备，然后逐步升温，确保温度慢慢升高，避免窑筒疲劳开裂。
3. 加料操作：将石灰石均匀地投入窑筒中，避免大颗粒石灰石拥堵窑筒。
4. 石灰窑的运行和监控：操作人员应密切关注石灰窑的运行情况，控制好窑温、窑内的气氛和石灰石的分解速度等参数，确保石灰窑的正常生产。
5. 关机操作：结束生产后，操作人员应逐步降温，关闭燃烧设备，并进行必要的清扫和维护。
四、石灰窑的安全操作规范1. 安全设施的检查：操作人员在使用石灰窑之前，应检查和确保相关的安全设施完好有效，包括防火设施、防爆设施等。
2. 防护措施的落实：操作人员在工作时应佩戴符合标准的个人防护装备，避免烟尘和有害气体对人体的危害。
3. 紧急救援预案：制定石灰窑事故的紧急救援预案，明确各类事故应急处理的程序和责任人，确保事故处理的及时性和有效性。

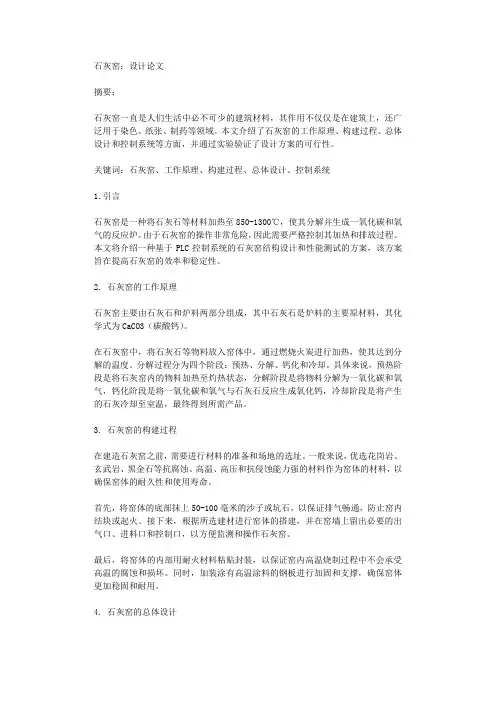

石灰窑设计论文
石灰窑：设计论文摘要：石灰窑一直是人们生活中必不可少的建筑材料，其作用不仅仅是在建筑上，还广泛用于染色、纸张、制药等领域。
本文介绍了石灰窑的工作原理、构建过程、总体设计和控制系统等方面，并通过实验验证了设计方案的可行性。
关键词：石灰窑、工作原理、构建过程、总体设计、控制系统1.引言石灰窑是一种将石灰石等材料加热至850-1300℃，使其分解并生成一氧化碳和氧气的反应炉。
由于石灰窑的操作非常危险，因此需要严格控制其加热和排放过程。
本文将介绍一种基于PLC控制系统的石灰窑结构设计和性能测试的方案，该方案旨在提高石灰窑的效率和稳定性。
2. 石灰窑的工作原理石灰窑主要由石灰石和炉料两部分组成，其中石灰石是炉料的主要原材料，其化学式为CaCO3（碳酸钙）。
在石灰窑中，将石灰石等物料放入窑体中，通过燃烧火炭进行加热，使其达到分解的温度。
分解过程分为四个阶段：预热、分解、钙化和冷却。
具体来说，预热阶段是将石灰窑内的物料加热至灼热状态，分解阶段是将物料分解为一氧化碳和氧气，钙化阶段是将一氧化碳和氧气与石灰石反应生成氧化钙，冷却阶段是将产生的石灰冷却至室温，最终得到所需产品。
3. 石灰窑的构建过程在建造石灰窑之前，需要进行材料的准备和场地的选址。
一般来说，优选花岗岩、玄武岩、黑金石等抗腐蚀、高温、高压和抗侵蚀能力强的材料作为窑体的材料，以确保窑体的耐久性和使用寿命。
首先，将窑体的底部抹上50-100毫米的沙子或坑石，以保证排气畅通，防止窑内结块或起火。
接下来，根据所选建材进行窑体的搭建，并在窑墙上留出必要的出气口、进料口和控制口，以方便监测和操作石灰窑。
最后，将窑体的内部用耐火材料粘贴封装，以保证窑内高温烧制过程中不会承受高温的腐蚀和损坏。
同时，加装涂有高温涂料的钢板进行加固和支撑，确保窑体更加稳固和耐用。
4. 石灰窑的总体设计4.1 石灰窑的控制系统为了更好地控制石灰窑的温度和排放过程，本文采用PLC（可编程逻辑控制器）控制系统对石灰窑进行控制。

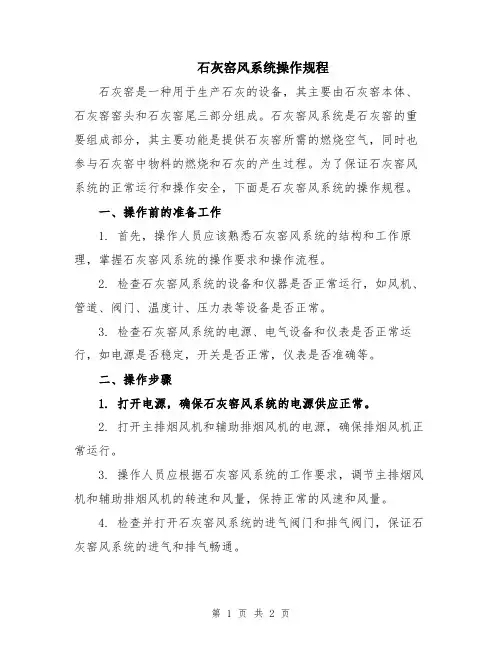

石灰窑风系统操作规程
石灰窑风系统操作规程石灰窑是一种用于生产石灰的设备，其主要由石灰窑本体、石灰窑窑头和石灰窑尾三部分组成。
石灰窑风系统是石灰窑的重要组成部分，其主要功能是提供石灰窑所需的燃烧空气，同时也参与石灰窑中物料的燃烧和石灰的产生过程。
为了保证石灰窑风系统的正常运行和操作安全，下面是石灰窑风系统的操作规程。
一、操作前的准备工作1. 首先，操作人员应该熟悉石灰窑风系统的结构和工作原理，掌握石灰窑风系统的操作要求和操作流程。
2. 检查石灰窑风系统的设备和仪器是否正常运行，如风机、管道、阀门、温度计、压力表等设备是否正常。
3. 检查石灰窑风系统的电源、电气设备和仪表是否正常运行，如电源是否稳定，开关是否正常，仪表是否准确等。
二、操作步骤1. 打开电源，确保石灰窑风系统的电源供应正常。
2. 打开主排烟风机和辅助排烟风机的电源，确保排烟风机正常运行。
3. 操作人员应根据石灰窑风系统的工作要求，调节主排烟风机和辅助排烟风机的转速和风量，保持正常的风速和风量。
4. 检查并打开石灰窑风系统的进气阀门和排气阀门，保证石灰窑风系统的进气和排气畅通。
5. 监测石灰窑风系统的温度和压力变化，确保石灰窑风系统的温度和压力在正常范围内。
6. 根据石灰窑的生产需要，适时调节石灰窑风系统的风量和风速，确保石灰窑的正常运行。
三、操作注意事项1. 操作人员应时刻关注石灰窑风系统的运行情况，如有异常情况应及时处理。
2. 操作人员应定期检查石灰窑风系统的设备和仪器，保持其正常运行和准确性。
3. 操作人员应严格按照工作要求和操作规程进行操作，不得擅自更改石灰窑风系统的工作参数和设备设置。
4. 发现石灰窑风系统发生故障时，应及时停机排除故障，确保操作安全。
5. 在操作过程中，应注意石灰窑风系统的防护和维护，保持设备的清洁和整洁。
四、操作结束1. 在结束操作前，应关闭石灰窑风系统的电源，停止风机和排烟风机的运行。
2. 关闭石灰窑风系统的进气阀门和排气阀门，断开进气和排气管道。
石灰回转窑工作原理
4.8×68 有效容积(m3) 142 190 235 292 390 430 505 575/ 548 670 738 1005 燃烧温度 1350/ 1250 1350/ 1250 1350/ 1250 1350/ 1250 1350 1350 1350 1350 1350 1350
石灰回转窑工作原理
（河南宏科重工）提供
合格的石灰石存放在料仓内，经提升机提升并运入预热器顶部料仓。预热器顶部料仓， 由上下 2 个料位计控制加料量，然后通过下料管将石灰石均匀分布到预热器各各室内。
石灰石在预热器被 1150°C 窑烟气加热到 900°C 左右，约有 30%分解，经液压推杆推 入回转窑内，石灰石在回转窑内经烧结分解为 CaO 和 CO2。分解后生成的石灰石进入冷却 器，在冷却器内被鼓入的冷空气冷却到 100°C 一下排出。经热交换的 600°C 热空气进入 窑和煤气混合燃烧。废气在兑入冷风经引风机进入袋式除尘器，再经排风机进入烟囱。
● 结构先进，低压损的竖式预热器能有效提高预热效果，经预热后的石灰石入窑分解 率可达 20-25%，并可直接利用 10-15mm 细粒级石灰石；
● 可靠的回转窑两端组合式鳞片密封。பைடு நூலகம்漏风系数小于 10%使用复合型耐火材料，以 减少辐射热损失；
● 填充式、可分区通风的圆形或方形竖式冷却器，使出冷却器的石灰温度为 800℃+环 境温度，便于输送、储存，并可将入窑二次空气预热到 700℃以上，减少了运动部件和特殊 材料，达到热能二次再利用的目的。
出冷却器的石灰经振动喂料机，链斗输送机、斗式提升机、胶带输送机送入石灰成品 库。根据客户要求是否进行筛分等工序。
石灰回转窑技术工艺先进，结构简单，低压损的预热器能有效提高预热效果，经预热 后的石灰石入窑分解率可达 20-25%，有效的提高了回转窑的产量，降低了热耗。并可直接 利用 20-60mm 细粒级石灰石进行煅烧。除常规工艺生产线外，还配有高端配置六推头预热 器，八推头预热器，十推头预热器，十二推头预热器。 石灰回转窑产品特点
套筒石灰窑的工作原理
套筒石灰窑的工作原理
套筒石灰窑的工作原理如下：
1. 堆石：首先，在石灰窑内底部堆放一定数量的石灰石。
石灰石是一种含有高浓度钙的矿石，通常以大块或小块的形式出现。
2. 点火：在石灰石坑中点火，引燃燃料来提供热量。
燃料可以是煤、柴油、天然气等，用于将石灰石堆中的石灰石加热。
3. 加热：燃烧的燃料产生高温火焰，使石灰石受热。
随着燃料燃烧，火焰会沿着石灰石的堆顶和堆体侧面运动。
石灰石受热后，其中的钙碳酸盐会分解产生氧化钙（生石灰）和二氧化碳，这个过程称为石灰石的煅烧。
4. 煅烧：煅烧过程中释放的二氧化碳通过窑顶的烟囱排出，剩下的氧化钙称为生石灰。
生石灰是一种白色的粉末，可以用于建筑材料、工业和农业等领域。
5. 熄火：当石灰石完全煅烧后，关闭燃料供应并停止点火。
冷却后，从石灰窑中取出生石灰，并进行包装和销售。
套筒石灰窑通过燃烧燃料提供高温，使石灰石经过煅烧反应分解成氧化钙和二氧化碳。
这一过程中，产生的二氧化碳被排出，而氧化钙作为产品生石灰被收集。
这种生产方式可实现连续进行，提高效率并减少能源消耗。
深度解析石灰窑基本运转原理
石灰知识石灰石和燃料装入石灰窑（若气体燃料经管道和燃烧器送入）预热后到850℃开始分解，到1200度完成煅烧，再经冷却后，卸出窑外。
即完成生石灰产品的生产。
不同的窑形有不同的预热、煅烧、冷却和卸灰方式。
但有几点工艺原则是相同的即：原料质量高，石灰质量好；燃料热值高，数量消耗少；石灰石粒度和煅烧时间成正比；生石灰活性度和煅烧时间，煅烧温度成反比。
石灰石主要成分是碳酸钙，而石灰成分主要是氧化钙。
烧制石灰的基本原理就是借助高温，把石灰石中碳酸钙分解成氧化钙和二氧化碳的生石灰。
广东清新县石潭镇广宇环保材料厂主要是生产销售：石灰粉|石灰粉批发|石灰厂家|环保石灰粉|环保脱硫石灰粉|石灰石1、生产连续化，周期短，产量大，质量高。
2、利用逆流原理工作，因此热利用率高，燃料经济，因为热量的保持和余热的利用都很良好，所以燃料很节省。
3、烧成时间减短，比较普通大窑由装窑到出空需要3-5天，而隧道窑约有20小时左右就可以完成。
4、节省劳力。
不但烧火时操作简便，而且装窑和出窑的操作都在窑外进行，也很便利，改善了操作人员的劳动条件，减轻了劳动强度。
5、提高质量。
预热带、烧成带、冷却带三部分的温度，常常保持一定的范围，容易掌握其烧成规律，因此质量也较好，破损率也少。
6、窑和窑具都耐久。
因为窑内不受急冷急热的影响，所以窑体使用寿命长，一般5-7年才修理一次。
1、生产连续化，周期短，产量大，质量高。
2、利用逆流原理工作，因此热利用率高，燃料经济，因为热量的保持和余热的利用都很良好，所以燃料很节省。
3、烧成时间减短，比较普通大窑由装窑到出空需要3-5天，而隧道窑约有20小时左右就可以完成。
4、节省劳力。
不但烧火时操作简便，而且装窑和出窑的操作都在窑外进行，也很便利，改善了操作人员的劳动条件，减轻了劳动强度。
5、提高质量。
预热带、烧成带、冷却带三部分的温度，常常保持一定的范围，容易掌握其烧成规律，因此质量也较好，破损率也少。
6、窑和窑具都耐久。
石灰窑操作规程
500T 石灰窑运行操作规程（1）石灰窑工艺和工作原理1、双套筒窑窑体结构说明图1在图1中，料车1自动上料到窑顶，通过溜槽进入旋转布料器，石灰石通过料盅2，到上内套筒顶部分布器，进行二次布料，然后进入窑体。
料盅具有锁气的功能。
整个环形空间由外壳4和内套筒5，7组成。
石灰石先经预热带PZ，再到煅烧带。
一个套筒窑有两个烧嘴平台10、12，每个平台上，沿窑体均布烧嘴，在煅烧带分为三个部分，即UB，MB和GZ。
UB和MB属逆流煅烧，GZ属并流煅烧。
石灰经过并流煅烧区GZ后, 开始进入冷却带CZ。
由于废气风机从窑顶抽气，石灰冷却空气从窑底自然吸入窑体，冷却石灰。
石灰在液压装置的驱动下，经出灰平台12，进入窑底料仓15。
窑底电振定期对窑底料仓进行清仓。
内套筒7上有开孔13和气道，循环气体从此进入内套筒。
上下两层燃烧室6、11，沿圆周均布, 在内套筒7上循环气体入口也沿圆周均布，保证整个横截面上气流的均布。
上拱桥16由耐火材料组成，位于上燃烧室出口的上部，石灰石在向下移动的过程中，在上拱桥下形成一个V型的空间，两边布满石灰石，热量通过这个空间向石灰石里渗透，进行煅烧。
沿环形截面均布多个拱桥，保证整个窑内的石灰石均匀煅烧。
夹层的内套筒内外都有耐火材料，内套筒采用空冷，冷却空气的出口管在上拱桥16内的管18，冷却空气从管18出来后，进入冷却空气环管19。
一部分作为二次风进入烧嘴参与燃烧，剩余的冷却空气通过环管上的放散管排入大气。
驱动空气首先在热交换器中被预热到500℃，热源是在上内套筒5中出来的废气, 被预热的空气先进入环管20, 再到引射管。
并流段的循环气体在下内套筒7的入口处与冷却空气汇合，在内套筒的内部上升到上拱桥中循环管21，再到引射器中与驱动空气汇合，一起进入下燃烧室11，引射器8内高速气流是产生循环气体动力根源。
由于在下燃烧室10内助燃空气过剩，因此煤气充分燃烧。
在下燃烧室11中的气体分为两部分，一部分在引射管8的作用下，向下进入并流区GZ，一部分在废气风机的作用下，进入逆流区MB。
简述石灰窑工作原理
简述石灰窑工作原理
石灰窑是一种用于石灰石煅烧的设备，工作原理主要包括三个阶段：加热阶段、煅烧阶段和冷却阶段。
在石灰窑的加热阶段，石灰石块被送入窑内，在高温条件下进行预热。
这一过程通常通过燃烧燃料（如煤炭、天然气或油料）来提供热能，通过火焰直接或间接地将热能传递给石灰石。
接下来是煅烧阶段，石灰石在高温条件下进行煅烧反应。
当石灰石受到高温热能作用时，其中的碳酸钙（CaCO3）分解为氧化钙（CaO）和二氧化碳（CO2）。
氧化钙会被收集和用作生
产石灰的原料，而二氧化碳则可以采取相应的措施加以处理。
最后是冷却阶段，煅烧完成后，石灰石和冷却气体一起进入冷却区，通过外部空气对石灰石进行冷却。
这一过程既可以利用自然风进行自然冷却，也可以通过风机等设备进行强制冷却。
整个石灰窑的工作原理就是通过高温热能使石灰石发生分解反应，将其转化为氧化钙和二氧化碳，最后再进行冷却处理。
这样就能够生产出具有吸湿性、耐久性和粘结性等特性的石灰。
石灰窑技术操作规程（三篇）
石灰窑技术操作规程第一章总则第一条为了保障石灰窑技术操作的安全性和稳定性，提高生产效率，依法保护环境，制定本规程。
第二条石灰窑技术操作人员必须严格按照本规程执行，不得擅自做出违规操作。
第三条石灰窑技术操作过程中发现的问题和故障应立即上报主管领导，确保及时处理。
第二章石灰窑技术操作基本流程第四条石灰窑技术操作基本流程分为投料、烧结、冷却、取料等四个阶段。
第五条在投料环节，必须按照生产计划确定的投料量准确投放原料。
第六条在烧结环节，必须确保石灰窑内温度、氧气浓度、燃料供给等参数符合要求。
第七条在冷却环节，必须控制冷却速度，避免石灰过快冷却引起的损耗。
第八条在取料环节，必须确保取出的成品石灰质量优良，不得有杂质或变质现象。
第三章石灰窑技术操作安全措施第九条操作人员必须熟悉各类安全设备的使用方法，并在操作过程中遵循相关的安全操作规程。
第十条石灰窑内必须保持良好的通风状态，确保操作人员的生命安全。
第十一条高温区域必须戴防火头盔和防火服，并配备专业的灭火器材。
第十二条操作人员必须佩戴适当的防护用品，如耳塞、口罩、手套等，保护身体的安全。
第四章石灰窑技术操作质量控制第十三条操作人员必须确保石灰窑内的温度、氧气浓度、燃料供给等参数处于稳定状态，以保证成品石灰质量。
第十四条操作人员对投料原料的质量进行严格把控，确保原料的质量符合生产要求。
第第十五条投料环节必须准确投放原料，确保投料量符合生产计划。
第十六条烧结环节必须确保石灰窑内的温度控制在合适的范围内，避免烧结温度过高或过低引起的生产问题。
第十七条冷却环节必须控制冷却速度，避免石灰过快冷却引起的质量问题。
第十八条取料环节必须确保取出的成品石灰质量优良，不得有杂质或变质现象。
第五章石灰窑技术操作环境保护第十九条操作人员必须严格按照环境保护法规要求，减少废气、废水、废渣排放，降低对环境的影响。
第二十条石灰窑内必须安装和使用有效的废气治理设备，确保废气排放符合相关标准。
套筒窑操作手册
套筒窑安装、开窑、操作和维护手册目录1、程序描述 (9)2.1套筒窑的操作描述 (12)2.2现场操作 (13)2.3通过电脑和键盘操作： (13)2.4跳闸 (14)2.5警报 (14)2.6控制电源的供应和工艺盘 (15)3－开/停窑的程序和顺序列表 (15)3.1 石灰石的运输与筛分 (15)3.1.1石灰石准备的操作模式 (16)3.1.2石灰石准备的顺序 (16)3.2套筒窑的石灰石上料系统 (17)3.2.1上料前的准备工作 (17)3.2.2卷扬机的维护手册 (19)3.2.3上料系统的操作模式 (19)3.2.4石灰石上料系统的顺序 (20)3.3—内套筒冷却空气的循环和驱动空气循环 (26)3.3.1—在窑启动前必须对内套筒冷却空气的循环和驱动空气循环进行如下操作： (26)3.3.2—内套筒冷却空气的操作模式 (27)3.3.3—启动内套筒冷却空气的顺序 (28)3.3.4—内套筒冷却空气控制回路的列表 (30)3.3.5—驱动空气循环的操作模式 (32)3.3.6—开始驱动空气循环的顺序 (32)3.3.7—驱动空气循环的控制列表 (33)3.4 —废气循环 (33)3.4.1 —在开始排放废气之前需要进行如下操作： (33)3.4.2—废气循环的操作模式 (35)3.4.3—开始废气循环的顺序 (35)3.4.4插入布袋除尘器的顺序 (36)3.4.5废气循环停止程序 (39)3.4.6废气循环控制环列表 (40)3.5石灰窑出料 (41)3.5.1启动石灰窑出料前要试运行 (41)3.5.2石灰窑出料的运行模式 (42)3.5.3运行描述 (42)3.5.4自动模式下石灰窑的启动程序 (46)3.5.5石灰窑出料的停止程序 (48)3.6燃气回路 (49)3.6.1启动燃气燃烧系统前要试运行 (49)3.6.2 石灰窑点火前的准备工作 (49)3.6.3- 燃气系统的操作模式 (51)3.6.4-燃烧系统的开机顺序 (51)3.6.5-燃烧系统的停机顺序 (58)3.6.6---燃气系统的控制回路 (59)3.7----石灰的输送和仓贮 (61)3.7.1----石灰的输送和仓贮模式 (61)3.7.2----石灰输送和开机顺序 (61)3.7.3—石灰输送的停止顺序 (65)3.8 窑的开机和停机顺序 (66)3.8.1----操作模式 (66)3.8.2窑的开机顺序 (66)3.8.3窑的停机顺序 (67)3.8.4 –出现报警情况下窑的停机顺序 (67)3.10 有关文件 (69)4.1套筒窑的安全装置 (69)4.2试车前的冷试和准备 (70)4.3 套筒窑点火前的准备手册 (70)4.5 石灰窑准备工作和首次开机的操作程序 (74)4.6 炉子操作的主要限制参数 (79)4.7 炉窑的控制——计算方法 (81)4.8-炉窑新的调整办法举例 (85)4.9-点火系统操作说明 (89)4.11 停炉 (96)4.12 炉窑内带热灰重启程序 (99)4.13 冷炉重启 (99)4.14 安全规程 (100)5、炉窑维护 (101)5.1石灰石绞车维护 (101)5.2 炉窑的维护 (102)5.3维护点列表，润滑剂，首顺装入量及维护频率 (106)5.4炉窑定期检查表 (106)5.5备件清单 (108)5.6 - 石灰窑启动、运转、试车的材料和设备清单 (108)6- 技术参数 (110)6-1-产品 (110)6.2-石子尺寸 (110)6.3-石子的性质 (111)6.4-燃气 (111)6.6 –耗量 (113)6.7- 废气中的粉尘 (113)6.8-其它介质消耗 (113)6.9-基本设计参数 (113)6.10-劳动要求 (114)7—保证执行参数和检验程序 (115)7．1 概述 (115)7.2-履行保证 (115)7.2.1-容量参数 (115)7.2.2-石灰质量 (115)7.2.3-热耗 (116)7.3-执行的验收程序 (116)7.3.1-验收持续的时间 (116)7.3.2-履行保证的条件 (116)7.3.3-窑的接收 (117)7.3.4-保证与责任 (118)7.3.5-采样与检验程序 (119)1、工艺描述1.1煤气和原料的工艺流程图1.2总体操作图表2、控制系统的综合描述2.1套筒窑的操作描述2.2现场操作2.3在电脑上的操作2.4热平衡2.5报警2.6控制系统和程序盘的电力供应3、开/停窑的程序和顺序列表3.1石灰石的运输和筛分3.1.1石灰石准备的操作模式3.1.2石灰石准备的顺序3.2套筒窑的石灰石上料系统3.2.1套筒窑上料前的主要操作3.2.2卷扬机的维护手册3.2.3操作模式3.2.4启动石灰石上料系统的顺序3.3内筒冷却空气和驱动空气系统3.3.1开窑前内筒冷却空气和驱动空气系统的主要工作3.3.2内筒冷却空气的操作模式3.3.3启动内筒冷却空气系统的顺序3.3.4内筒冷却空气的控制回路列表3.3.5驱动空气的操作模式3.3.6驱动空气系统的顺序3.3.7驱动空气的控制回路列表3.4废气系统3.4.1开窑前废气系统的主要工作3.4.2废气系统的操作模式3.4.3启动废气系统的顺序3.4.4废气除尘器的插入程序3.4.5停止废气系统的顺序3.4.6废气系统的控制回路列表3.5出灰系统3.5.1出灰前的主要工作3.5.2出灰系统的操作模式3.5.3操作描述3.5.4自动模式下的出灰系统驱动顺序3.5.5停止出灰系统的顺序3.6煤气系统3.6.1启动煤气系统前的主要工作3.6.2点火前的主要工作3.6.3煤气系统的操作模式3.6.4 启动煤气系统的顺序3.6.5停止煤气系统的顺序3.6.6煤气系统的控制回路列表3.6.6.1煤气流速的控制3.6.6.2助燃空气流速的控制3.7石灰的运输和存储3.7.1石灰的输送和存储的操作模式3.7.2石灰开始输送的顺序3.7.2.1 4＃成品仓的仓位选择3.7.2.2 3＃成品仓的仓位选择3.7.2.3 2＃成品仓的仓位选择3.7.3停止石灰输送的顺序3.8开停窑的顺序3.8.1操作模式3.8.2开窑顺序3.8.3停窑的控制顺序3.8.4发生事故时的停窑顺序3.9有关套筒窑控制参数的程序3.9.1套筒窑控制参数3.9.2生产参数4、套筒窑安全生产手册4.1套筒窑的安全装置4.2试车前的冷试和准备4.3套筒窑点火前的准备手册4.4耐材砌筑完后第一次开窑的指导说明4.5石灰窑准备和第一次开窑的实际应用手册4.6套筒窑主要操作参数的极限数值4.7套筒窑的煅烧调节方式4.8新窑调节实例4.9烘炉操作说明4.10套筒窑的控制和操作4.11停窑4.12热窑的重新启动手册4.13凉窑的重新启动手册4.14安全规程5、维护手册5.1卷扬机的维护手册5.2套筒窑的维护手册5.3维护手册的维护部位、油脂、第一次加油量以及变频器列表5.4套筒窑的定期维护项目列表5.5备件清单5.6开窑、操作和试车的材料、设备列表6、技术参数6.1产量6.2石灰石粒度6.3石灰石特性6.4煤气6.5石灰质量6.6消耗定额6.7废气中的灰尘成份6.8消耗品6.9原始设计数据6.10定员7、性能保证值和试验程序7.1摘要7.2性能保证值7.3试验程序7.3.1性能试验持续时间7.3.2性能保证的条件7.3.3石灰窑的验收7.3.4保证及责任7.3.5取样和试验程序7.3.5.1套筒窑生产能力7.3.5.2石灰石质量及粒度7.3.5.3化学分析7.3.5.4煅烧试验7.3.5.5粒度范围7.3.5.6石灰质量指标考核7.3.5.7CO2残余测试方法7.3.5.8石灰活性度7.3.5.9消耗指标的考核附件套筒窑的操作手册包括开窑前的无负荷试车的检查和安全手册套筒窑的开窑和停窑说明列表；电气、气动、液压元件过程描述套筒窑调节的计算说明书维护手册的维护部位、油脂、第一次加油量以及变频器列表消耗备件清单套筒窑的开窑、操作和维护所需的设备和手册气烧环形套筒窑的技术描述和套筒窑开窑、操作和维护手册以及外方工程师在调试和培训期间提供的补充说明，将在开窑、操作和维护发挥其作用。
环形套筒石灰窑工艺原理
称重传感器
功能说明： a.配备称重传感器
b.出料门由液压机构驱动。
液压机构
2.5t称量装置
事故限位开关
防摆机构
功能说明： a.额定起重4t； b.电机（变频器调速） c.液力制动闸（双抱闸） d.防摆机构 e. 限位开关：下极限\翻转极限\ 加、减速； f.带编码器
调节阀
气 用
户 功 a.根能据说窑明的：工况进行燃气入窑流点量
的调节 b33.支% 进管上均烧匀嘴 分配燃67气% 的进下流烧量嘴比 c.实时监控燃气热值，进行入窑流
量的调节
煤
调节阀 过滤器
气
调
压
站
（3）、冷却风系统
主要设备： a.冷却风机（2台） b.管道、阀门（如图）
功能说明： a.冷却风机（工频），一用一备、互为备用 b.分两路冷却，最终点为上下内套筒
的铝板或镀锌板；
b.防雨作用。
窑顶结构： a.窑顶结构圆形密闭框架结构， 结构形式相对其他部位比较复 杂。
b.主要为支撑上内套筒，
窑 顶
上部窑体结构
平台（从下至上） 出灰平台 下烧嘴平台 上烧嘴平台 热交换器平台 窑顶平台 热交换器顶部平台
窑本体楼梯及平台
②、上、下内套筒
上 内 套 筒
下
内
套
功能说明：
环形套筒石灰窑工艺介绍
交流大纲
一、环形套筒窑工艺简介 二、环形套筒窑系统组成 三、环形套筒窑基本参数
一、环形套筒窑工艺简介
1、工艺流程 2、结构形式及工艺原理
1、工艺流程
原料系统
受料斗
细粒斗
二、套筒窑工艺流程简介
套筒窑工艺简介1. 石灰石是由料车运至窑顶，经由一密封装置自动进入窑内。
料口密封良好，避免大气渗入窑内。
原料经铲车上料到料仓，经由电振给料机给料，皮带运行至振动筛。
2．石灰石经过窑顶的布料斗进入环形空间内，环形空间是由石灰窑窑壳与窑外壳同心布置的下内筒、上内筒形成的。
3. 石灰石穿过预热带进入煅烧带。
煅烧带布置上、下两层烧嘴每层有7个筒形燃烧室。
每层的每个燃烧室都固定在环形空间内，等分布置。
上、下两层烧嘴将煅烧带分割成逆流运行的上部煅烧带和并流运行的下部煅烧带。
4．并流带下面是冷却带，石灰的热量转移到逆流而上的冷却空气。
石灰冷却空气被废气风机抽吸。
石灰在冷却带底部被一个液压推杆装置出料，经由出料器进入石灰窑底石灰料斗，一个振动溜槽定时将石灰料仓清空。
5．上层和下层燃烧室以及下内筒并流带和冷却带交接部位的循环气体入口，是相互错位布置的，保证了燃烧气体均匀地分布到整个环形套筒横截面。
6．每个燃烧室上方，有一个拱桥，由耐火材料砌筑而成，连接窑外壳和下内筒。
7．热的燃烧气体从燃烧室出来，通过拱桥底下形成的相当于一个自然静止角的空间，穿透石灰石料层，均匀地分布到套筒窑环形带截面各个角落的石灰石料层中。
8. 用于预热驱动空气的一定量的废气，经由悬挂的上内筒抽到热交换器。
下内筒带有用于输导热循环气体的入口和导管。
9. 上、下内筒为双壁夹层钢结构，衬有耐火砖，均由空气冷却。
10．被预热的空气从下内筒出来后，穿过嵌在7 个上部拱桥的和7 个嵌在下部拱桥的冷却管，汇集到环形导管中，然后作为被预热的助燃风通过两个环管分别进入上烧嘴和下烧嘴中。
11． 2 台驱动风机将中压环境空气（驱动空气）打入热交换器中。
驱动空气在热交换器中被废气预热。
预热后的驱动空气进入环形导管，由环形导管分配到7 个喷射器中。
12．并流气体和被预热的石灰冷却空气被喷射器抽吸，通过循环气体进口进入下内筒，然后通过安装在上拱桥里的陶瓷质循环气体导管导出下内筒，由喷射器驱动空气分别打入7 个下部燃烧室。
套筒窑工作原理
套筒窑工作原理嘿，咱今儿来聊聊套筒窑的工作原理哈！你说这套筒窑啊，就像个神奇的大罐子，在那默默地工作着，为我们生产出优质的石灰呢！它里面可是有大学问的哟！就好比一个复杂的小世界，各种环节紧密配合。
想象一下，燃料就像是这个小世界的能量源，源源不断地提供动力。
而原料呢，就像是等待被雕琢的宝贝，在这个大罐子里经历着奇妙的变化。
那空气的进入就像是一场及时雨，让整个反应过程变得更加活跃起来。
它在里面穿梭着，和燃料、原料一起演绎着一场精彩的“舞蹈”。
这套筒窑的结构也很有意思呀！里里外外好几层，就像洋葱一样。
每层都有着自己独特的作用，共同为了生产出好石灰而努力。
这外层就像是坚固的铠甲，保护着里面的一切。
而内层呢，则像是细腻的肌肤，精准地控制着各种反应。
你看那热气腾腾的场景，是不是感觉特别有活力？就好像是一场热闹的聚会，大家都在为了一个共同的目标而忙碌着。
而且啊，这套筒窑工作起来可稳定啦！就像一个靠谱的老伙计，一直坚守在自己的岗位上，默默地奉献着。
它不会轻易地出故障，总是能让人放心。
在这个过程中，温度的控制可是至关重要的哟！不能太高也不能太低，得恰到好处才行。
这就像是做饭时掌握火候一样，稍有不慎，可能就会影响到最终的成果。
还有啊，这原料的质量也不能马虎呀！要是用了不好的原料，那可就像给病人吃了假药一样，效果肯定大打折扣啦！总之呢，套筒窑的工作原理看似简单，实则暗藏玄机。
它需要各个部分的完美配合，需要精细的操作和管理。
只有这样，才能让它发挥出最大的作用，为我们生产出高质量的石灰呀！这可不是随便说说就能做到的哟，得靠我们大家的努力和智慧呢！难道不是吗？原创不易，请尊重原创，谢谢!。
石灰窑原理
石灰窑原理石灰窑是一种用于生产石灰的设备，它利用高温煅烧石灰石来生产石灰。
石灰窑原理是通过石灰石在高温下分解产生氧化钙的化学反应来实现的。
在这篇文档中，我们将详细介绍石灰窑的原理及其工作过程。
首先，让我们来了解一下石灰窑的结构。
石灰窑通常由石灰窑筒、石灰窑炉、石灰窑烟道等部分组成。
石灰窑筒是石灰窑的主体部分，用于容纳石灰石并进行煅烧。
石灰窑炉则是提供热能的设备，它可以通过燃烧煤、焦炭等燃料产生高温，从而实现石灰石的分解。
而石灰窑烟道则用于排出煅烧过程中产生的废气。
石灰窑的工作原理主要是通过石灰石的煅烧过程实现的。
当石灰石被放入石灰窑筒中，石灰窑炉开始提供热能，使石灰石受热分解。
在这个过程中，石灰石中的碳酸钙会分解成氧化钙和二氧化碳。
化学方程式如下：CaCO3 → CaO + CO2。
其中，CaCO3代表碳酸钙，CaO代表氧化钙，CO2代表二氧化碳。
通过这个化学反应，石灰石中的氧化钙被释放出来，成为石灰窑生产石灰的主要产物。
在石灰窑煅烧的过程中，需要控制煅烧温度和石灰石的煅烧时间。
煅烧温度过高会导致石灰石过度煅烧，影响石灰的质量；而煅烧温度过低则会影响石灰石的完全分解。
因此，石灰窑的操作需要严格控制煅烧温度，以确保石灰石的充分分解和石灰的质量。
除了煅烧温度外，石灰窑的煅烧时间也是影响石灰质量的重要因素。
煅烧时间过长会导致石灰石过度煅烧，从而影响石灰的活性；而煅烧时间过短则会导致石灰石未能完全分解。
因此，石灰窑操作中也需要控制煅烧时间，以确保石灰的质量和活性。
总的来说，石灰窑是通过高温煅烧石灰石来生产石灰的设备。
石灰窑原理是利用石灰石在高温下分解产生氧化钙的化学反应来实现的。
在石灰窑的工作过程中，需要严格控制煅烧温度和煅烧时间，以确保石灰的质量和活性。
通过对石灰窑原理的深入了解，可以更好地掌握石灰生产的关键技术，提高石灰生产的效率和质量。
希望本文可以对石灰窑原理有所帮助，谢谢阅读！。
石灰套筒窑窑体安装施工工法
石灰套筒窑窑体安装施工工法石灰套筒窑窑体安装施工工法是一种常见的窑体安装方法，用于建造石灰套筒窑。
本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面介绍该工法。
一、前言石灰套筒窑是一种历史悠久的窑炉，用于制取石灰。
石灰套筒窑窑体安装施工工法是指在建造石灰套筒窑时所采用的一种施工方法。
本文将对该工法进行详细介绍。
二、工法特点石灰套筒窑窑体安装施工工法具有以下特点：施工简便、成本低、适用于各种规模的工程、施工周期短等。
三、适应范围石灰套筒窑窑体安装施工工法适用于各种规模的石灰套筒窑工程，能满足不同生产规模和生产要求的需要。
四、工艺原理在石灰套筒窑的施工过程中，施工工法与实际工程之间有着密切的联系。
该工法采取了一系列的技术措施，如预制砌块、采用特殊的墙体结构等，以确保施工过程的顺利进行和窑体结构的稳定。
五、施工工艺1. 石灰套筒窑窑体安装施工工法包括以下几个施工阶段：地基施工、墙体砌筑、顶部安装、烟囱建造等。
具体的施工过程可以根据实际情况进行调整。
2. 在地基施工阶段，首先进行场地清理，然后进行基础的打桩和浇筑，以确保地基的稳固。
3. 在墙体砌筑阶段，采用预制的砌块进行砌筑，墙体结构采用特殊设计，以保证窑体的强度和稳定性。
4. 在顶部安装阶段，将预制的砌块进行组装，形成窑体的顶部结构。
5. 在烟囱建造阶段，建造窑体的烟囱，以保证烟气的排放。
六、劳动组织石灰套筒窑窑体安装施工工法需要合理组织施工人员，确保施工过程的顺利进行。
根据项目规模和时间计划，确定施工人员数量和工作岗位，合理分配工作任务。
七、机具设备石灰套筒窑窑体安装施工工法所需的机具设备包括吊车、混凝土搅拌机、砌块砌筑机等。
这些机具设备具有高效、稳定的性能，能够满足施工需求。
八、质量控制为确保施工过程中的质量，石灰套筒窑窑体安装施工工法采取了一系列的质量控制方法和措施，如严格控制砌块砌筑质量、检测地基稳定性等，以保证施工过程中的质量达到设计要求。
石灰窑电气毕业设计.doc
石灰窑电气毕业设计目录1.设计说明 (3)1.1设计依据： (3)1.2支柱冷却风机由业主提供应急电源 (3)1.3低压配电柜 (3)1.4启动方式 (3)2工艺过程简述 (4)2.1环形双膛石灰窑的装料 (4)2.2窑膛加料、煅烧、出料工艺流程 (4)2.2.1加料 (4)2.2.2 煅烧 (4)2.2.3 出料 (4)2.3成品贮存 (5)3. 设备运行负荷计算 (6)3.12#窑负荷计算书 (6)3.21#窑负荷计算书 (7)4.石灰窑电气、仪表自动化系统 (10)4.1传动及供电（该部分增加变压器配置的相关描述） (10)4.1.1 电气设备的适用规范 (10)4.1.2 技术条件 (10)4.1.3低压供电系统 (11)4.1.4 操作设备 (13)4.2仪表控制系统 (14)4.2.1 温度控制 (14)4.2.2 窑顶压力的调节 (16)4.2.3 加压机房内CO含量检测报警 (17)4.2.4 换向阀控制功能 (17)4.2.5 仪控安全保护系统 (18)4.3石灰窑计算机控制系统 (20)4.3.1 控制系统的结构 (20)4.3.2 控制系统主要元件配置清单 (20)4.4监控功能 (21)4.4.1 流程图监控功能 (21)4.4.2 实时趋势监视功能 (22)4.4.3 参数操作、调整功能 (23)4.4.4 报警管理功能 (23)4.4.5 历史数据管理功能 (23)4.5主要现场仪表及电气件选型 (24)5.上料系统 (27)5.1上料卷扬机： (27)5.2运行电气控制 (27)6.成品卸料系统 (28)6.1卸料设备 (28)6.2成品系统 (28)7、空气鼓风机站 (29)7.1助燃空气风机 (29)7.2石灰冷却空气风机 (29)7.3喷枪冷却空气风机 (30)7.4支柱冷却风机 (30)7.5风机房用过滤器 (31)8. 安全措施 (32)8.1安全措施 (32)8.1.1 防火、防爆措施： (32)8.1.2电气安全措施： (32)8.2防护安全措施： (32)小结 (34)参考文献 (35)致谢 (36)1.设计说明1.1设计依据：设备生产厂家提供的资料；相关的主要规范，标准：《供配电系统设计规范》《低压配电设计规范》《10KV及以下变电所设计规范》《通用用电设备配电设计规范》《电气装置的电测量仪表装置设计规范》1.2 支柱冷却风机由业主提供应急电源在突然停电的情况下能够自动切换到应急电源运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.综合过去所学的理论知识,提高联系实际和综合分析的能力.
2.训练和提高设计的基本技能.如计算、应用设计资料技术基础和专业课的知识，分析和解决工程技术问题的工作能力。
4.巩固、深化和扩大学生所学基本理论、基本知识和基本技能。
5.培养学生的创新能力和团队精神，树立良好的学术思想和工作作风。
摘 要
钢铁工业，电石工业，氧化铝工业，耐火材料等工业都是石灰消耗大户，近两年这几个行业都是高速发展的行业。每年的产量基本都是以20%以上的速度增长。可它们需要的主要材料（辅助材料）石灰确没有相应增长，所以造成了石灰的紧张，从而剌激了社会土石灰窑的大量上马，土烧窑的遍地开花又造成了对环境的严重污染，在这种情况下，国家和地方政府相继出台了一糸列整治土烧窑的政策和法规，但很难实现预期效果，原因是有需求的剌激。因此要想沏底治理土烧窑的污染，必须推行现代新技术石灰窑来解决需求的问题。所谓现代新技术石灰窑就是具有环保、节能功能和机械化 、自动化程度较高的现代化石灰窑。它因采用了现代技术，所以它能充分利用廉价能源，特别能利用原来对环境有污染的气体作主要能源，变废为宝。这样不但对环境能达到保护，而且它生产的石灰，不但质量好而且成本低。对利用这一新技术的企业，经济效益会有明显增加。这就是推广新技术石灰窑的现实意义。
2. Basic skills training and improve the design. Such as the calculation and application design data, standards and specifications, etc.酽锕极額閉镇桧猪訣锥。
3. To cultivate students' comprehensive use knowledge learned basic course, the technical basis and specialized course, the work of the ability to analyze and solve engineering problems.彈贸摄尔霁毙攬砖卤庑。
This is the promotion of new technology of lime kiln. The main purpose of this design is:聞創沟燴鐺險爱氇谴净。
1. Integrated learning theory knowledge, improve with practice and the ability of comprehensive analysis.残骛楼諍锩瀨濟溆塹籟。
关键词钢铁,石灰套筒窑,石灰石,新套筒窑
Abstract
Iron and steel industry, calcium carbide industry, alumina industry, refractories and other industrial lime consumption large, nearly two years the industry is rapid development of industry. Annual output is more than 20% of the basic growth. But they need to be the main material of (supplementary material) no lime increases correspondingly, so caused the lime of tension, thereby stimulating the social soil, lime kiln of the horse, earth kiln blossoming and caused serious pollution to the environment, in this case, the state and local governments have issued a si soil column regulation policies and regulations of the kiln, but it is hard to achieve the desired effect, reason is that there is demand stimulus. So want to brew bottom kiln control soil pollution, lime kiln must introduce modern new technology to solve the problem of demand. The so-called modern new technology limekiln is has the function of environmental protection, energy saving and mechanization, automation degree higher modern lime kiln. It by using the modern technology, so it can make full use of cheap energy, specifically to use the original to the environment pollution is the gas main energy, waste. Such not only can protect to the environment, and its production of lime, not only of good quality and low cost. To use this new technology enterprise, economic benefits have increased significantly.矚慫润厲钐瘗睞枥庑赖。
