LCA(vc2)无机房乘客电梯随机资料
LCA型微机控制变压变频调速无机房乘客电梯随机资料[ 客户 ]日立电梯(中国) 有限公司2019年1月(II)使用前请仔细阅读以下告示安全警告！电梯钥匙使用不当，将有可能造成电梯门开启者堕落井道的严重事故；扶梯钥匙使用不当，将有可能造成扶梯启动时伤人的事故。
在使用电梯和扶梯时，应严格遵守下述规程。
如因违反下述规程而造成的事故及损害，操作者将要承担全部事故及损害责任。
1.电梯与扶梯须经当地政府检验部门检验合格后才能投入使用。
2.使用单位需指派专人保管电梯及扶梯的钥匙。
保管人员不得将钥匙放在闲杂人员容易接近的地方。
在电梯现场应能取得钥匙，且仅被授权人员才能取得。
3.电梯三角钥匙的使用3.1用于打开层门的三角钥匙，若使用不当，会危及电梯的正常运行和他人的人身安全。
3.2三角钥匙使用者必须经过专业培训，考试合格并持证上岗（电梯安全管理人员证或电梯作业人员证）。
3.3使用时，把三角钥匙插入锁孔并转动而开锁，然后小心用手打开门。
请注意，此时轿厢有可能不在本层，有跌下井道的危险，故开启厅门后应确认轿厢在本层后方可进入。
3.4在层门关闭后，应确认其已经锁住。
4.扶梯准备运转时，必须先按警示铃按钮，确认此时扶梯上无人然后才使用钥匙开梯。
5.电梯运转时，电梯的机房门必须上锁，无关人员未经允许严禁进入机房。
日立电梯（中国）有限公司总目录一、LCA无机房系列电梯元件代号说明 Vc2 (2)二、LCA 无机房使用维护说明书 (7)三、LCA无机房乘客电梯随机备件清单Vc2 (52)四、LCA 无机房电梯随机易损件清单 (53)五、LCA系列电梯UCMP功能验收和制动力矩定期检查操作说明 Vc2 (54)附件：1. LCA型微机控制变压变频调速无机房乘客电梯安装手册2. LCA型微机控制变压变频调速无机房乘客电梯电气规格表3. LCA型微机控制变压变频调速无机房乘客电梯停电电源柜使用维护说明书4. LCA型微机控制变压变频调速无机房乘客电梯紧急救援说明5. 电梯出厂合格证书(附于封底信封处)一、LCA无机房系列电梯元件代号说明 Vc2序号 元件代号 元件名称 规格及型号 数量 安装位置 备注1 ACL 输出电抗器 1 控制柜2 ALARM 警铃按钮 1 操纵箱3 ALP 停电柜 1 机房4 ATD 司机下行按钮 1 操纵箱5 ATT 司机开关 1 操纵箱6 ATU 司机上行按钮 1 操纵箱7 AVR 开关电源 VE300XHC380A 1 控制柜8 BCR 抱闸后备电源 1 控制柜9 BELL 警铃 1 轿顶10 BREAK.L 抱闸左微动开关 1 曳引机11 BREAK.R 抱闸右微动开关 1 曳引机12 BX-SCL-C2 召唤箱通讯电子板 1 厅外召唤箱13 BZ 蜂鸣器 各1 轿顶、控制柜14 CCB 电源控制板 1 控制柜15 CLL.S 左轿厢锁安全开关 1 轿顶16 CLOSE 主关门按钮 1 操纵箱17 CLR.S 右轿厢锁安全开关 1 轿顶18 CLS 关门限位开关 1 轿顶19 CONTROL-1 保险管 DC48V/2A 1 控制柜20 CONTROL-2 保险管 DC48V/2A 1 控制柜21 COUNT 计数器 1 控制柜22 CPI 轿内指示器 1 轿厢23 CP-LED 控制柜照明 1 控制柜24 CP-MAIN 控制柜主开关 1 控制柜25 CP-STOP 控制柜主开关 1 控制柜26 CW.GRS 对重限速器超速开关1 井道27 CW.GRT.S 对重限速器断绳开关1 底坑28 CWT 端子排 1 轿顶箱29 DBR 制动电阻 72Ω/2000W 1组 电阻箱30 DLS 下行限位开关 1 井道31 DM 门电机 1 轿顶32 DMC.SW 门机回路船型开关 1 轿顶箱33 DMEN 门机编码器 1 轿顶34 DN BELL 下行报站钟 1 轿底35 DR 门机电源控制继电器1 轿顶箱序号 元件代号 元件名称 规格及型号 数量 安装位置 备注36 DR-MC 门机电源断路器 1 控制柜37 DS 厅门锁 1 厅门38 DS1 整流桥堆 10A 1 控制柜39 DSC 门机控制板 1 轿顶箱40 DSS(L) 左安全触板开关 1 轿门41 DSS(R) 右安全触板开关 1 轿门42 DUT 无线遥监终端 1 控制柜43 DZ 开门区继电器 1 控制柜44 DZA 双开门主门门区感应器1 轿顶45 DZB 双开门副门门区感应器1 轿顶46 E 接地板 1 控制柜47 E.STOP 轿顶手持检修盒急停开关1 手持检修盒48 E.STOP(B) 副门轿顶急停开关 1 轿顶箱 选配49 ELSC04 主微机板 1 控制柜50 ELSIO2 扩展板 1 控制柜51 EMI 动力电源滤波器 1 控制柜52 EMI2 照明电源滤波器 1 IP柜53 ENCODER 旋转编码器 1 电机轴54 EQ 地震传感器 1 井道 选配55 FAN 轿内风扇 1 轿内56 FIREMAN 消防开关 1 基站57 FLS(D) 下行终端开关 1 井道58 FLS(U) 上行终端开关 1 井道59 FML 平层感应器 DC24V 1 轿顶60 FUSE 保险管 1 控制柜61 GRS 限速器超速开关 1 机房62 GRT.S 限速器断绳开关 1 底坑63 HSB 召唤箱通讯电子板 1 SCL箱64 IDP 专用开关 1 操纵箱65 INV 逆变模块 1 控制柜66 IP-ASP ALP投入开关 1 IP柜67 IP-B 紧急电动运行操作板1 IP柜68 IP-BCR1 抱闸释放开关 1 IP柜69 IP-BCR2 抱闸释放按钮 1 IP柜70 IP-BSW 紧急救援抱闸开关 1 IP柜71 IP-BZ 蜂鸣器 1 IP柜72 IP-BZW 蜂鸣器投入开关 1 IP柜73 IP-CSW 轿厢照明开关 1 IP柜74 IP-DN 紧急电动下行按钮 1 IP柜75 IP-EED 安全回路短接开关 1 IP柜76 IP-HSW 井道照明开关 1 IP柜77 IP-IPB 按钮控制板 1 IP柜78 IP-LED IP柜照明灯 1 IP柜79 IP-LSB 极限短接开关 1 IP柜80 IP-MAIN IP柜主断路器 1 IP柜81 IP-MIP 对讲机母机 1 IP柜82 IP-MODE 紧急电动运行开关 1 IP柜83 IP-RCW.GRS 对重限速器复位开关1 IP柜84 IP-RGRS 限速器复位开关 1 IP柜85 IP-RPC AC220V电源插座 1 IP柜86 IP-RUN 紧急电动运行公共按钮1 IP柜87 IP-RY1 紧急电动运行继电器1 IP柜88 IP-SCW.GRS 对重限速器置位开关1 IP柜89 IP-SGRS 限速器置位开关 1 IP柜90 IP-SSW 停电照明开关 1 IP柜91 IP-STOP 急停开关 1 IP柜92 IP-TEST ALP测试开关 1 IP柜93 IP-UP 紧急电动上行按钮 1 IP柜94 IP-LIGHT 照明电源断路器 1 控制柜95 LIGHT 轿内照明灯 1 轿厢96 MAIN 电源空气开关 1 控制柜97 MAINTE(INCAGE)轿内正常/检修转换开关1 操纵箱98 MAINTE(ONCAGE)轿顶手持检修盒检修转换开关1 手持检修盒99 MASIO 遥监继电器板 1 控制柜 100 MG.BR 制动器线圈 1 主机 101 MR.STOP 主机急停开关 1 主机102 NORMAL/MAINTE正常/检修确认开关 1 操纵箱103 OBS 油压缓冲器开关 1 底坑 104 OLS 开门极限开关 1 轿顶105 ONC 轿顶手持操作盒检修关门按钮1 轿顶手持操作盒106 OND 轿顶手持操作盒检修下方向按钮1 轿顶手持操作盒107 ONU 轿顶手持操作盒检修上方向按钮1 轿顶手持操作盒108 OPEN 开门按钮 1 操纵箱 109 OPENB 副开门按钮 1 操纵箱 110 PAS 司机操作直驶开关 1 操纵箱 111 PF.LIGHT 轿内应急照明灯 1 轿顶112 PF UNIT 停电灯电源 1 轿顶箱 113 PHSB 光电保护开关 1 轿门114 PIT.ONC 底坑手持操作盒检修关门按钮1 底坑手持操作盒115 PIT.OND 底坑手持操作盒检修下方向按钮1 底坑手持操作盒116 PIT.ONU 底坑手持操作盒检修上方向按钮1 底坑手持操作盒117 PIT.S 底坑急停开关 1 底坑118 PIT.S2 底坑第二急停开关2 1 底坑119 PIT.S3 底坑第三急停开关3 1 底坑手持操作盒 120 PIT.SP 底坑检修开关 1 底坑手持操作盒 121 PK 泊梯开关 1 泊梯层召唤箱 122 PL 电源指示灯 1 控制柜123 RET-CON 自发电正常/返基站切换开关1 自发电控制室 选配124 RS21 微平层感应器(上) 1 轿顶125 RS22 微平层感应器(下) 1 轿顶126 RS-BAS BA接口板 1 控制柜 选配 127 RS-E IO扩展板 1 控制柜 选配 128 SCB 继电器板 1 控制柜 选配 129 SCL C2 召唤箱通讯电子板 1 厅外召唤箱130 SCLB3 轿厢通讯电子板 1 操纵箱131 SCLC3 召唤箱通讯电子板 1 厅外召唤箱132 SCLC5 召唤箱通讯电子板 1 厅外召唤箱133 SCLE 轿厢通讯扩展板 视楼层定操纵箱134 SCL-TB2 通讯扩展板 1 控制柜 135 SCS 安全钳开关 1 轿顶136 SDS(D1) 下行1级强迫减速开关1 井道137 SDS(D2) 下行2级强迫减速开关1 井道138 SDS(D3) 下行3级强迫减速开关1 井道139 SDS(U1) 上行1级强迫减速开关1 井道140 SDS(U2) 上行2级强迫减速开关1 井道141 SDS(U3) 上行3级强迫减速开关1 井道142 SIGNAL-1 保险管 DC24V/10A 1 控制柜 143 SIGNAL-2 保险管 DC15V/4A 1 控制柜144 SK-SCLC3 副门门机信号通讯板1 副门轿顶电器箱 选配145 SPB 语音报站装置 1 轿顶箱 146 ST 司机出发按钮 1 操纵箱 147 STOP 轿内急停开关 1 操纵箱148SUBINTERPHONE对讲机 各1 轿厢及底坑149 TR 变压器 1 控制柜 150 TR_MC 保险管 AC380V/6A 1 控制柜 151 ULS 上行极限开关 1 井道 152 UP BELL 上行报站钟 1 轿顶 153 VC 无线遥监终端电源 1 控制柜 154 WA/WB 电源端子 各1 控制柜 155 WD110 超载检测开关 1 轿底 156 WS 轿顶电照明灯 1 轿顶 157 WSW1 非门区报警开关 1 控制柜158 10T 运行接触器 SC-N1/G、SC-N2S/G1 控制柜159 10TA 运行接触器 FC-O/G 1 控制柜 160 15B 抱闸接触器 SC-4-1/G 控制柜161 30M 火灾返避难层继电器1 ELSC04板162 40D 厅门联锁接触器 SH-4/G 1 控制柜 163 40D_BD 继电器板 1 控制柜 164 40GS 轿门锁开关 1 轿门165 43LF 照明/风扇控制继电器(RY4S-U)/48V 1 控制柜166 50B ELSC04板内安全继电器DC48V 1 ELSC04板167 97E 紧急松闸接触器 FC-0/G 1 控制柜168 97LF 开门灯 1 操纵箱169 97M 自发电开关 1 自发电控制室 选配170 100R 微动平层或平层预开门继电器1 SCB5板 选配171 100RXA 微动平层或平层预开门安全继电器1 SCB5板 选配172 100RXB 微动平层或平层预开门安全继电器1 SCB5板 选配173 100RXC 微动平层或平层预开门安全继电器1 SCB5板 选配174 101A 主门关门继电器 1 控制柜175 101B 副门关门继电器 1 控制柜 选配 176 102A 主门开门继电器 1 控制柜177 102B 副门开门继电器 1 控制柜 选配二、LCA 无机房使用维护说明书前言本说明书主要说明无机房电梯的正确使用方法及维护要求。
日立UAX电梯救援装置使用方法 V1.0
1 操作链条
序号
名称
数量
1 夹绳组件（铜） 2 套
2
手动葫芦
1个
1
曳引绳
曳引轮 图1
第 1 页 全文共 4 页
工程作业工艺
编号
GY0053-11
题
目
UA 电梯救援装置使用方法
版本号 V1.0
2、使用方法：
步骤
说明
图示
确认轿厢位置，判断采取提升轿厢还是降低轿厢的作业方式。 1 注：以移动轿厢至最靠近的层站平层救援为判断准则。
YES 抱闸是 NO 否打开
YES
NO 轿厢是 否移动
能否进 NO 入轿顶
YES
YES
轿厢内是
NO
否半N载O
YES
优先顺序
1
2
3
4
5
6
救援方式
从出入口救出 方式
紧急电动运行 救出方式
电动释放抱闸 移动轿厢救出
方式
逐步在轿顶增 加重物移动轿 厢救出方式
使用 UA 电梯 救援装置移动 轿厢至平层救
援方式
将厅外检修柜内的主空气开关（MAIN）打到“OFF”，锁上厅外检修柜，打开最底层 2 厅门，按《安全规程》进入底坑准备安装 UA 电梯救援装置。
3 将两个夹绳组件分别安装在曳引轮 两侧的曳引绳上，使用 19＃扳手将 M12 连接螺栓均匀拧紧。
曳引绳 M12 连接螺栓
注意： 1、安装时应确保曳引绳均套入夹绳 组件的绳槽中才可拧紧连接螺栓。 2、两夹绳组件应尽可能远离，安装 位置视移动轿厢的方向而定，见步骤 6 图示。
状 动葫芦，移动轿厢至平层处，释放受
态
困乘客。如轿厢移动行程较大，两夹 绳组件相互靠近时，需重新安装夹绳
无机房电梯救援说明
四．电梯维修人员必须注意
1．即使电源停电，UPS仍然带电，应注意防范触电危险。做线路检查时需要先操作UPS上的电源开关，关掉UPS电源输出。
2．检修操作（轿顶、轿内）优先于紧急电动运行。一旦实行检修操作，紧急电动运行操作失效，对安全回路的短接也被取消。
成都兴亚电梯安装维修工程有限公司
4．此时如JY吸合，则同时按下上行按钮和下行按钮，电梯门打开，将乘客放出来。如果JY处于释放状态，可按下限速器远程复位按钮AFW，观察JY是否吸合。如果JY吸合，同时按下上行按钮和下行按钮打开电梯门。如果JY仍然处于释放状态，由于门机没有供电，需要强行将门机打开放人。
5．如果转到紧急电动运行状态,安全回路继电器（JY）由仍然不能吸合，则说明其他某处的安全回路开关发生了动作，此时需要由专业人员进行故障排除。
三．限速器开关远程电动操作
1．无机房电梯的限速器开关位于人员不易接触的位置。限速器发生动作时,必须先转入紧急电动运行操作状态，然后通过操作AFW按钮进行故障复位。
2．ADZ按钮用于进行限速器动作测试，仅在紧急电动运行操作状态下有效。
3．通过以下试验检验操作是否正常：通过ADZ按钮可以将JY由吸合变为释放，再通过AFW可以将JY恢复吸合。
3．当电梯出现以上电气开关故障时,电梯维修人员打开控制柜,控制柜内紧急电动运行开关(JF)拨至紧急电动运行状态,此时紧急电动运行继电器(JDJ)吸合, 按下机房上行(JFS)或下行(JFX)按钮后，安全回路继电器（JY）由释放变成吸合，再过数秒后电梯开始运动。确认电梯所在位置,开至平层区域（通过观察MQ输入点或钢丝绳平层标记以确认）。当电梯到达平层区域后，松掉按钮。
6．如果安全回路继电器（JY）处于吸合状态，而执行紧急电动运行操作电梯不能运动，说明还有其他故障存在，需要由专业人员进行故障排除。
日立电梯无机房检修盒子操作说明(一)
日立电梯无机房检修盒子操作说明(一)
日立电梯无机房检修盒子操作说明
一、功能简介
1.提供无机房电梯的在线检修和维护功能。
2.能够远程监控电梯的状态和运行情况。
3.支持故障快速定位和诊断。
二、操作步骤
1.在无机房电梯的控制面板上找到电梯无机房检修盒子。
2.使用专用钥匙打开检修盒子的盖子。
3.检查检修盒子内部电路连接情况，确保没有松动或损坏。
4.将电脑通过USB线缆连接到检修盒子的接口上。
5.打开电脑，并按下电源按钮，确保检修盒子正常工作。
6.在电脑上打开日立电梯无机房检修盒子操作软件。
三、软件操作说明
1.登录界面：输入用户名和密码进行登录。
2.主界面：显示电梯的基本信息和状态。
3.选项菜单：提供各种功能选项，如在线检修、远程监控、故障诊
断等。
4.在线检修：点击进入在线检修界面，可以进行电梯各部件的测试
和检修。
5.远程监控：点击进入远程监控界面，可以实时查看电梯的运行情
况和状态。
6.故障诊断：点击进入故障诊断界面，可以根据电梯故障代码快速
定位和诊断故障原因。
四、注意事项
1.操作前请确保电梯停止运行，并切断电源。
2.操作过程中请注意安全，避免触碰电梯内部的高压设备。
3.如遇到故障或操作不当导致异常情况，请立即停止操作并联系专
业技术人员。
以上为日立电梯无机房检修盒子的操作说明，希望能够帮助您顺利完成相关操作。
如果有任何问题，请及时联系我们的服务热线。

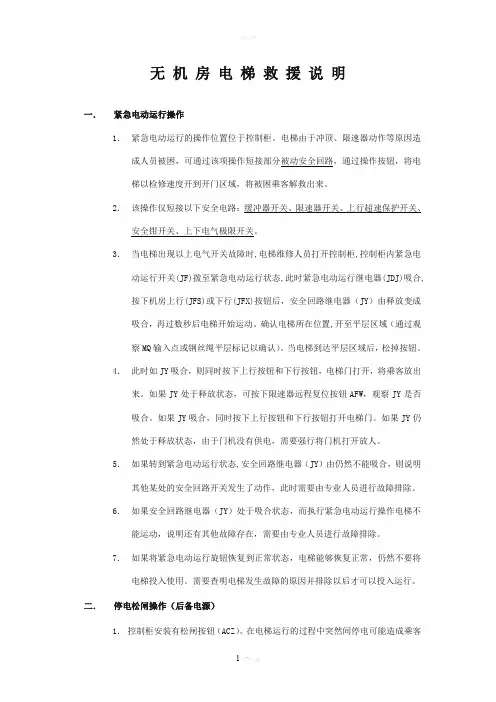

无机房电梯救援说明
