溅渣护炉的基础资料
转炉车间溅渣操作要点11.19概要

转炉车间溅渣操作管理制度针对目前各班溅渣操作不统一,不能正确的通过溅渣来维护炉子,造成炉子频频告急,给厂部和车间带来极大的工艺事故和安全事故隐患,通过这几个月来对炉前工艺操作和终点控制情况,特对溅渣作出下规定:一、溅渣条件1、钢水必须出尽炉长、必须炉炉关注后大面的情况,不能出现凹坑或不平,必须观察出钢口位置高低,确保出钢口不高于后大面,保证每炉钢钢水都出尽,(如有钢水出不完的现象,跟班技术员、作业长、炉长必须在3炉钢内处理好保证炉渣的可溅性。
2、在出钢过程中,炉长、操枪工必须从炉后观察炉内炉渣情况,炉长需及时指导操枪工的调渣密度和用量,确保渣子不调死,保证溅渣时间和效果,并指导自己下一炉的化渣枪位和方法。
3、操枪工必须确定有正常的工作氮压和流量,确保溅渣过程效果。
4、值班长必须保证炉后有充份的丢补料,每炉钢保证在出钢过程中向炉内加入10-15包的丢补料(30kg(遇渣很粘时,可以少丢或不丢。
5、遇拉后吹严重时,操枪工必须先加入轻烧白云石或改渣剂来稠渣,稠渣后倒掉1/3再进行溅渣。
6、在钢水没出尽或溅渣发现炉口钢花很严重时,但炉况又很差时,溅渣枪位必须比正常高200mm以上,并且通过调渣来把渣子溅干。
二、溅渣操作要点1 、调渣工艺及要求调渣工艺是指在炼钢结束后,通过炉口观察炉渣状况,判定炉渣是否适宜溅渣。
如果炉渣过于稀,应加入少量改渣剂调整炉渣,增强炉渣的黏稠度,如果炉渣过热度高,炉渣稀,流动性良好,应加入少量轻烧白云石降低熔渣温度,提高炉渣黏度,使之更适宜溅渣的操作工艺。
(1直接溅渣工艺:即以炼钢过程中调整炉渣为主,炼钢后的渣较好适合溅渣基本不进行调渣,而直接进行溅渣操作。
要求铁水及原燃料条件比较稳定,吹炼平稳,终点控制准确,出钢温度低,终渣较好,适合出钢[C]>0.10%,出钢<1660℃的炉次。
(2出钢后调渣工艺:即在炼钢结束后,根据炉渣状况适当加入少量改渣剂或轻烧白云石用以降低炉渣过热度,提高炉渣黏度,改善炉渣的渣系使溅渣层更耐高温和侵蚀。
转炉溅渣护炉技术

转炉溅渣护炉技术的应用方法1.溅渣护炉的基本原理,是在转炉出完钢后加入调渣剂,使其中的Mg与炉渣产生化学反应,生成一系列高熔点物质,被通过氧枪系统喷出的高压氮气喷溅到炉衬的大部分区域或指定区域,粘附于炉衬内壁逐渐冷凝成固态的坚固保护渣层,并成为可消耗的耐材层。
转炉冶炼时,保护层可减轻高温气流及炉渣对炉衬的化学侵蚀和机械冲刷,以维护炉衬、提高炉龄并降低耐材包括喷补料等消耗。
氧气顶吹转炉溅渣护炉是在转炉出钢后将炉体保持直立位置,利用顶吹氧枪向炉内喷射高压氮气(1. 0MPa) ,将炉渣喷溅在炉衬上。
渣粒是以很大冲击力粘附到炉衬上,与炉壁结合的相当牢固,可以有效地阻止炉渣对炉衬的侵蚀。
复吹转炉溅渣护炉是将顶吹和底吹均切换成氮气,从上、下不同方向吹向转炉内炉渣,将炉渣溅起粘结在炉衬上以实现保护炉衬的目的。
溅渣护炉充分利用了转炉终渣并采用氮气作为喷吹动力,在转炉技术上是一个大的进步,它比干法喷补、火焰喷补、人工砌砖等方法更合理,其既能抑制炉衬砖表面的氧化脱碳,又能减轻高温渣对炉砖的侵蚀冲刷,从而保护炉衬砖,降低耐火材料蚀损速度,减少喷补材料消耗,减轻工人劳动强度,提高炉衬使用寿命,提高转炉作业率,减少操作费用,而且不需大量投资,较好地解决了炼钢生产中生产率与生产成本的矛盾。
因此,转炉溅渣护炉技术与复吹炼钢技术被并列为转炉炼钢的2项重大新技术。
2 溅渣护炉主要工艺因素2. 1 合理选择炉渣并进行终渣控制炉渣选择着重是选择合理的渣相熔点。
影响炉渣熔点的物质主要有FeO、MgO和炉渣碱度。
渣相熔点高可提高溅渣层在炉衬的停留时间,提高溅渣效果,减少溅渣频率,实现多炉一溅目标。
由于FeO易与CaO和MnO等形成低熔点物质,并由MgO和FeO的二元系相图可以看出,提高MgO的含量可减少FeO相应产生的低熔点物质数量,有利于炉渣熔点的提高。
从溅渣护炉的角度分析,希望碱度高一点,这样转炉终渣C2 S 及C3 S之和可以达到70%~75%。
溅渣护炉的基本原理

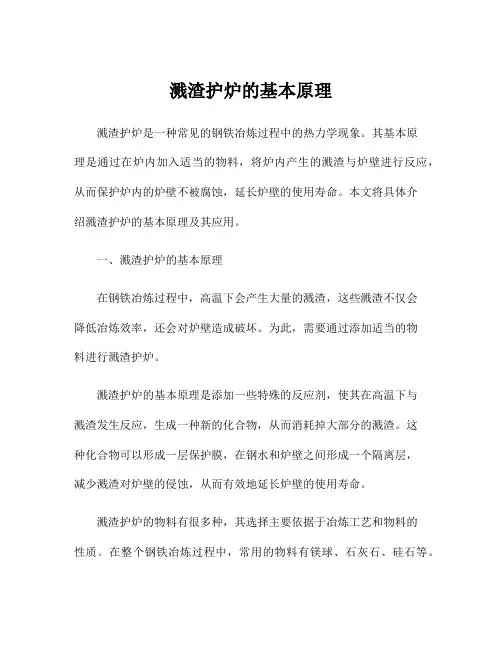

溅渣护炉的基本原理溅渣护炉是一种常见的钢铁冶炼过程中的热力学现象。
其基本原理是通过在炉内加入适当的物料,将炉内产生的溅渣与炉壁进行反应,从而保护炉内的炉壁不被腐蚀,延长炉壁的使用寿命。
本文将具体介绍溅渣护炉的基本原理及其应用。
一、溅渣护炉的基本原理在钢铁冶炼过程中,高温下会产生大量的溅渣,这些溅渣不仅会降低冶炼效率,还会对炉壁造成破坏。
为此,需要通过添加适当的物料进行溅渣护炉。
溅渣护炉的基本原理是添加一些特殊的反应剂,使其在高温下与溅渣发生反应,生成一种新的化合物,从而消耗掉大部分的溅渣。
这种化合物可以形成一层保护膜,在钢水和炉壁之间形成一个隔离层,减少溅渣对炉壁的侵蚀,从而有效地延长炉壁的使用寿命。
溅渣护炉的物料有很多种,其选择主要依据于冶炼工艺和物料的性质。
在整个钢铁冶炼过程中,常用的物料有镁球、石灰石、硅石等。
二、溅渣护炉的应用在钢铁冶炼过程中,溅渣护炉是一种常见的技术。
其应用可以有效地提高冶炼效率,降低生产成本,提高冶炼质量。
下面我们将分别介绍其应用在各个环节中的具体情况。
1.高炉在高炉冶炼中,溅渣护炉对炉壁保护尤为重要,可以有效地减少高炉的磨损和锈蚀。
目前,高炉冶炼中主要采用的溅渣护炉物料是镁球和石灰石。
镁球主要用于抑制磷和硫的生成,从而提高炉膛的可控性;石灰石则可以中和酸性物质,减少炉壁的腐蚀。
2.转炉在转炉冶炼中,溅渣护炉主要用于中和氧化物和碱性物质。
其主要物料是硅石和石灰石。
硅石主要用于中和氧化物,而石灰石则可以中和碱性物质,从而减少炉壁的腐蚀。
3.电炉在电炉冶炼中,溅渣护炉主要用于中和酸性物质。
其主要物料是石灰石和麻粉。
石灰石可以中和酸性物质,麻粉则可以降低炉壁的温度,从而减少炉壁的腐蚀。
总之,溅渣护炉在钢铁冶炼过程中起着非常重要的作用。
通过添加适当的物料,可以有效地保护炉壁不受腐蚀,延长炉壁的使用寿命。
溅渣护炉

转炉溅渣护炉的效果,决定于溅渣层与炉衬间的结合状态。
溅渣层与炉衬的结合原理包括炉渣如何与炉衬砖有机地相结合,炉渣层如何有效地保护转炉炉衬。
1 溅渣层的成分与结构生产实践证明,采用溅渣护炉在转炉炉衬表面形成的溅渣层,在成分和岩相结构方面,不仅和炉衬砖有明显的差距,而且和转炉终渣(或改质处理后的炉渣)也有区别。
这种区别是由于反复溅渣过程中,炉衬耐火材料与炉渣间经过长时间的高温化学反应扩散渗透与溶解脱熔、熔化与析出、剥落与烧结等复杂的过程逐步形成的。
2 溅渣层成分的变化(1)在溅渣过程中,炉渣成分(指终渣溅后渣和溅在炉壁表面上的炉渣)不会发生明显的变化,喷溅到炉壁上的炉渣(或溅后渣)成分与终渣大致相同。
(2)由于炉衬表面温度不同和炉衬传热热流密度的差别,在溅渣过程中炉渣成分也会发生微小的变化。
这主要是由于溅渣中发生了“异相分流”效应,使渣射到炉衬表面上的一些液态低熔氧化物流失。
这就导致溅渣层表面高熔点化合物浓度稍有增加(如MgO结晶,C2S 和C3S),而低熔点氧化物(如FeO等)减少(溅后渣成分变化的趋势则相反),溅渣中“异相分流”引起的成分变化一般不超过2%。
(3)溅渣层的成分与转炉终渣有明显的区别,高熔点化合物(MgO结晶,C2S和C3S)的浓度明显增加;有一些氧化物(如MnO,P2O5,Al2O3,SiO2等)显著减少。
(4)对于不同的溅渣工艺,溅渣层的成分有明显的区别。
采用高FeO炉渣溅渣,溅渣层中MgO含量很高,达到58.4%;而TFe含量比终渣略有降低,CaO、SiO2等成分显著降低。
这说明高FeO炉渣溅渣形成的溅渣层主要以MgO,(MgO,Fe2O3)为主相。
采用低FeO 炉渣溅渣,溅渣层中CaO和MgO含量富集,SiO2含量略有降低,碱度升高,说明该溅渣层是以C3S为主相,以C2S和MgO结晶为辅相。
根据上述溅渣层与转炉中渣有成分上的明显差异,可以得到进一步推论如下:(1)溅渣层是通过炉渣与炉衬耐火材料间在较长时间内发生化学反应逐渐生成的。
转炉炼钢工艺(溅渣护炉)

溅渣护炉的负面影响
吹炼终点[%C] ·[%O]积随炉龄变化情 吹炼终点 积随炉龄变化情 况
关于经济炉龄的问题
生产率、 生产率、成本与炉龄关系
溅渣护炉的优点
大幅度降低耐材消耗; 大大提高转炉作业率,达到高效增产目的; 投资回报率高; 溅渣护炉综合效益每吨钢约为2~10元。
溅渣护炉的负面影响
底吹透气砖覆盖渣层厚度与吹炼终点[%C] ·[%O]积的关 底吹透气砖覆盖渣层厚度与吹炼终点 积的关 系
溅渣护炉的负面影响
底吹透气砖覆盖渣层厚度与吹炼终点[%C] ·[%O]积的关 底吹透气砖覆盖渣层厚度与吹炼终点 积的关 系
炉渣粘度的控制
过低的炉渣粘度有利溅渣的操作,即易溅起、挂 渣且均匀,但由于渣层过薄,会在摇炉时挂渣流 落; 而粘度过大,溅渣效果差,耳轴!渣线处不易溅到, 且炉底易上涨,炉膛变形,所以粘度需要根据实 际情况合理调整; 炉渣过热度增高,粘度下降。
溅渣操作参数控制
为了在尽可能短的时间内将炉渣均匀喷 敷在整个炉衬表面而形成有足够厚度的 致密溅渣层。必须控制好溅渣操作手段, 即根据炉形尺寸,来控制喷吹N2气压力 和流量、枪位和喷枪结构尺寸等喷溅参 数。
其它参数
喷溅时间:通常为2.5~4min; 喷枪夹角:许多厂家的经验表明采用12 度夹角比较理想。
需要采取的其它措施
炉衬材质不能因实行溅渣护炉技术而降 低,对使用镁碳砖而言,其碳含量应控 制为下限; 控制和降低终渣FeO含量; FeO 合理调整终渣MgO含量; 提高溅渣层熔化性温度,降低炉渣过热 度; 降低出钢温度。
溅渣护炉技术在转炉上的应用

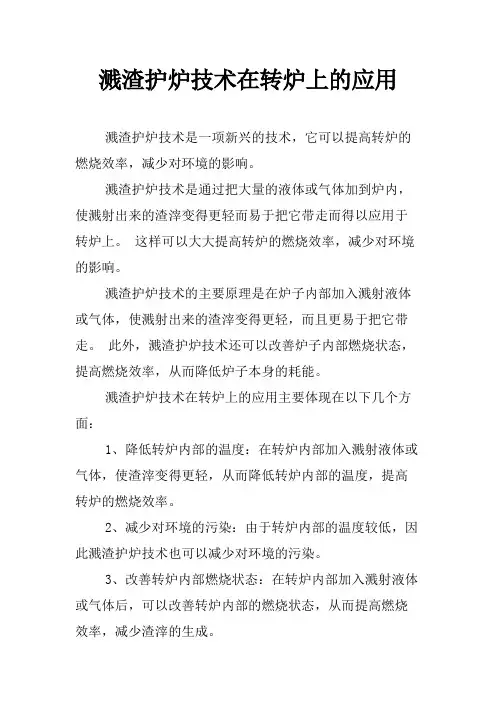

溅渣护炉技术在转炉上的应用
溅渣护炉技术是一项新兴的技术,它可以提高转炉的燃烧效率,减少对环境的影响。
溅渣护炉技术是通过把大量的液体或气体加到炉内,使溅射出来的渣滓变得更轻而易于把它带走而得以应用于转炉上。
这样可以大大提高转炉的燃烧效率,减少对环境的影响。
溅渣护炉技术的主要原理是在炉子内部加入溅射液体或气体,使溅射出来的渣滓变得更轻,而且更易于把它带走。
此外,溅渣护炉技术还可以改善炉子内部燃烧状态,提高燃烧效率,从而降低炉子本身的耗能。
溅渣护炉技术在转炉上的应用主要体现在以下几个方面:
1、降低转炉内部的温度:在转炉内部加入溅射液体或气体,使渣滓变得更轻,从而降低转炉内部的温度,提高转炉的燃烧效率。
2、减少对环境的污染:由于转炉内部的温度较低,因此溅渣护炉技术也可以减少对环境的污染。
3、改善转炉内部燃烧状态:在转炉内部加入溅射液体或气体后,可以改善转炉内部的燃烧状态,从而提高燃烧效率,减少渣滓的生成。
4、降低燃料的消耗:由于溅渣护炉技术可以提高转炉的燃烧效率,从而降低燃料的消耗,节省能源,降低成本。
总之,溅渣护炉技术可以有效提高转炉的燃烧效率,减少对环境的污染,节省能源,降低成本。
在转炉上应用溅渣护炉技术,将会带来很好的经济效益和社会效益。
溅渣护炉技术

溅渣护炉和冶炼工艺的相互影响
(2)炉渣氧化性的影响 终渣FeO控制在低限,对保护炉衬有利。 见下 表:
(FeO)对溅渣覆盖层的影响
(FeO) ≤10% 基本不侵蚀 (FeO) 12-15% 侵蚀炉帽部分 (FeO) 15-18% ≤1650℃ ≥1650℃ 炉帽无溅渣层, 耳轴,炉帽以上 耳轴薄 均无溅渣层
基本工艺参数
(2)炉渣粘度 若炉渣粘度大,则渣稠不易溅 起,溅渣量迅速下降,稠渣则在炉衬上的附着 力差;粘度小,渣稀,溅渣覆盖较易,但覆盖 层较薄,摇炉有挂渣流落现象,需加渣料调整 以保证炉渣粘度适当。 (3)调渣剂 溅渣层抗侵蚀能力是影响护炉 效果的重要因素。提高渣的熔化温度,有利于 提高护炉效果。为此,需加入调渣剂,使炉渣 改质,以满足提高熔化温度的需要。 化学成分对熔化性温度有重要影响。
溅渣层与炉衬的结合机理
溅渣层与镁碳砖的结合部分为三个区域:烧结层、结 合层和溅渣层。其结合机理为: 1)在溅渣初期,低熔点流动性好的富铁炉渣沿衬砖 表面显微气孔和裂纹向MgO机体内扩散,形成以 (MgO·CaO)Fe2O3为主的烧结层; 2)随溅渣进行,颗粒状的高熔点氧化物(C3S,C2S和 MgO)被溅射到衬砖表面,形成以镶嵌为主的机械结合, 同时富铁的低熔点炉渣包裹在砖表面突出的MgO颗粒周围 形成的化学结合层; 3)随溅渣的进一步进行,大颗粒C3S,C2S和MgO晶团被 溅射到结合层表面,并与铁酸钙、RO相结合,冷却固熔 形成衬砖表面溅渣层。
基本工艺参数
3)氮气压力和流量 高压氮气是溅渣的动力,其压力、流量直接 影响溅渣效果。按照各厂溅渣经验,氮气压力一 般与氧气压力接近时,可取得较好效果。 4)顶吹喷枪工艺参数 (1)枪位 枪位对溅渣高度有明显影响,最 佳枪位应根据自身条件在实践中确定。如图,不 同顶气流量下,最大溅渣量与一定枪位对应,枪 位过高或过低都使溅渣量减少。对50t转炉的冷 态模拟研究也表明,最大溅渣量与最佳枪位相对 应,溅渣枪位应控制在1600—1800mm,若要增加 转炉上部挂渣厚度,可适当降低枪位。
转炉溅渣护炉技术(朱绪龙)毕业论文

转炉溅渣护炉技术(朱绪龙)毕业论文转炉溅渣护炉技术1前言溅渣护炉技术是在转炉吹炼结束后,通过顶吹氧枪高速喷吹氮气射流,冲击残留在熔池内的部分高熔点炉渣,使熔渣均匀地喷溅粘附在转炉炉衬表面,形成炉渣保护层,达到护炉的目的。
该技术在美国LTV厂成功后,使转炉炉龄从5000炉提高到15000炉以上,创造了目前世界上最高的转炉炉龄记录。
该项先进技术介绍到中国后,我国许多工厂结合本厂的资源、工艺特点,进行开发采用,获得了明显的经济效益。
尽管溅渣护炉技术已经在生产中广泛应用,并获得了巨大的成功。
但在溅渣护炉技术的基础理论研究方面,却处于空白状态。
最近该方面的研究已经引起国内外广大冶金学者的重视。
本文将简单总结钢铁研总院工艺所在下述领域里的研究结果:(1)熔池溅渣动力学的研究;(2)溅渣层与炉衬的结合机理(3)溅渣层的浸蚀试验(4)合理的终渣成分控制。
2熔池溅渣动力学的研究如何有效地利用高速氮气射流将炉渣均匀地喷溅在炉衬表面,是溅渣护炉的技术关键。
其效果决定于以下控制因素:(1)熔池内留渣量和渣层厚度(2)熔渣的物理状态:炉渣熔点、过热度、表面张力与粘度(3)溅渣气动力学参数:喷吹压力、枪位以及喷枪夹角和孔数等。
通过水力学模型试验和理论分析,研究了熔池溅渣动力学过程,初步提出优化溅渣的工艺参数。
2.1水模型测定(1)喷吹工艺对溅渣高度的影响1)对不同的介质,不同高度条件下的溅渣量的分布基本相似,随着溅渣高度的升高,溅渣量逐渐降低。
2)当溅渣高度hs/D=1.0时,不同高度下的溅渣量的分布规律发生变化。
当hs/D≤l.0时,溅渣量的比例高达总渣量的30%~60%,随着高度的增加,溅渣量将迅速降低。
在hs/D≥1.0以后溅渣量随高度增加,溅渣量减少的速率降低。
在这一高度的范围内,溅渣量约占溅渣总量的0~20%。
由此推论,炉内溅渣存在两个反应区:当hs/D≤1.0时,溅渣以渣液面波动为主,溅渣量大,并随溅渣高度增加迅速降低。
转炉渣控制及溅渣护炉技术

溅渣层组成
1。高氧化铁炉渣: 氧化镁 2。低氧化铁渣: 硅酸二钙、硅酸三钙
渣子成分
为了保证良好的溅渣效果,并使溅渣层有耐 下一炉炉渣高温侵蚀的性能,可在出钢后根 据渣中FeO含量来调节渣中的MgO含量及炉 渣的粘度。 T FeO 10—12% (MgO) ~7.5—8% T FeO 12—16% (MgO) ~8—9% T FeO 16—20% (MgO) ~9—10%
理论依据
加白云石造渣:使渣中含MgO量达到6—8%, 使其进入饱和状态,减少炉衬中MgO向渣中 扩散。减轻炉渣在冶炼中对炉衬的侵蚀。提 高炉衬寿命。 溅渣护炉:使含有MgO、C2S、C3S量较高的 渣被溅挂在炉衬表面,凝固使形成耐火度较 高的溅渣层,保护炉衬少被侵蚀。
五、溅渣工艺参数的选择
MgO饱和溶解度受碱度和FeO含量影 响图
当初期渣R=1—2,渣中FeO含量10—40%时, MgO饱和溶解度较高。而且这个时候MgO含量的增 大可将炉渣的熔点急剧下降。因此: 1、初期渣要一次将MgO将入,可以促进化渣。 2、初期渣中碱度低,FeO含量高,MgO饱和溶解 度高,极容易使炉衬中MgO进入渣中。因此多加 MgO有两个重大意义:尽快化渣、提高碱度,和减 缓炉渣对镁碳砖侵蚀的重要措施。而这两个作用是 相互促进或相互恶化的
影响溅渣效果的主要因素有: 1、搅动气体—氮氧的流量 2、枪位 3、留渣量 4、溅渣时机 5、炉渣的成份
枪位对溅渣量的影响
当枪位较低时,各部位溅渣量都较低,当提 高炉位时,溅渣量有所增加。当枪位增加到 一定数值时,溅渣量最大。继续提高枪位, 溅渣量反而下降。这是因为:枪位低时冲击 面积小,供给的能量大部分消耗在穿透和搅 拌渣池。枪位过高时,冲击面积大,射流冲 击强度低,每个渣滴得到能量少。理想的枪 位为0.6—0.7D。
9 溅渣护炉

2 MgO的控制与炉渣结构
炉渣结构: 溅渣护炉工艺终渣主要矿相组成为:硅酸三钙30~40%,硅酸 二钙35~45%,结晶氧化镁与RO相晶界不明显,两者之和为15 ~20%(当终渣MgO和FeO高时可达25%),铁酸钙含量一般为3 ~7%。结晶MgO和RO相连在一起的物质是处于不平衡的矿相, 随着时间的延长,两者将形成高熔点的化合物。MgO和FeO可形 成连续固溶体,当FeO达到50%时,其熔点仍超过2000℃,同 MgO和Fe2O3形成铁酸镁,此化合物又能与MgO形成结晶熔体。 当Fe2O3在熔体中含量达到70%时,其熔点仍大于1700℃。渣中 MgO的提高对于形成高熔点物相有重要作用。如果MgO含量不 足,FeO与CaO形成数量较多的低熔点的铁酸钙(2 CaO. Fe2O3 ,熔点1440℃;CaO. Fe2O3,熔点1216℃),溅渣层耐火度大为 降低。
A 可提高转炉炉龄, B 提高转炉利用系数, C 降低炼钢成本。
返回
(2)原理
转炉出完钢后,采用高压氮 气将留在转炉中的炉渣溅起挂到 炉衬上形成溅渣层,对下一炉冶 炼起到保护炉衬的作用。
返回
(3)对渣的要求
A 满足吹炼过程中的冶炼作用 B 具有合适的粘度与流动性,容
易溅到炉衬上并与炉衬很好的结合;
返回
3 炉渣粘度与流动性
影响炉渣粘度的主要因素: (1)炉渣过热度 (2)悬浮于渣中的固体颗粒的种类 (3)尺寸和数量。 (4)温度 初始流动温度越高,则炉渣抗高温冲刷的效 果越好。临界流动温度越高,溅渣层抗高温熔化脱落 的效果越好。
返回
4 炉渣的熔化特性
1、溅渣层的耐侵蚀性主要与下列因素有关: 熔渣的熔化性、熔化温度、熔化性能(即粘度的拐点)、粘度、分熔特性等。 2、炉渣对炉衬的保护原因 :溅起的炉渣挂到炉衬上后,熔化性能发生变化,即 由于其分熔特性,在升温过程中,低熔点相先熔化,先流出来,而未熔化的高熔 点相体积收缩,熔点升高。不同炉渣的分熔特性不同,留下来的相可能等于或高 于炼钢温度才熔化,有可能形成永久炉衬。 3、影响分熔特性的因素有R、MgO、FeO,分熔量与炉渣成分有关,而溅渣层的相 结构与降温速度有关。溅渣层分熔后的熔化温度越高、体密越大,越有利于提高 溅渣层的抗侵蚀能力。1、溅渣层的耐侵蚀性主要与下列因素有关: 熔渣的熔化性、熔化温度、熔化性能(即粘度的拐点)、粘度、分熔特性等。 2、炉渣对炉衬的保护原因 :溅起的炉渣挂到炉衬上后,熔化性能发生变化,即 由于其分熔特性,在升温过程中,低熔点相先熔化,先流出来,而未熔化的高熔 点相体积收缩,熔点升高。不同炉渣的分熔特性不同,留下来的相可能等于或高 于炼钢温度才熔化,有可能形成永久炉衬。 3、影响分熔特性的因素有R、MgO、FeO,分熔量与炉渣成分有关,而溅渣层的相 结构与降温速度有关。溅渣层分熔后的熔化温度越高、体密越大,越有利于提高 溅渣层的抗侵蚀能力。
溅渣护炉

溅渣护炉目前,国内各大转炉炼钢厂普遍采用了溅渣护炉技术。
溅渣护炉即利用顶吹氧枪将高压氮气吹入炉内,将炼钢过程中产生的留于炉内部分的炉渣吹溅到转炉炉壁上,从而达到修补炉衬的目的。
氧枪在吹炼时,枪身部位经常粘满钢渣,一般情况下,钢渣粘得较薄,提枪时钢渣会自行脱落。
但是,转炉一旦化渣不好,枪身上的钢渣就会较粗,粘得很牢,提枪时不会自行脱落,造成粘枪。
以往的经验是造好渣以便不粘枪,往往需要向炉内加入一些莹石、铁矾土等稀释炉渣的材料。
而现在溅渣护炉的造渣工艺不允许加入莹石等稀释炉渣的材料,有的钢厂连铁矾土也不允许加入。
因此,为了达到良好的溅渣护炉效果,在炼钢生产中,炉渣就要具有一定的黏稠度,并且要加入溅渣球等含氧化镁及其他熔点较高的材料,对炉渣进行调质处理。
炉渣的粘渣效果好了,吹溅到转炉炉衬上,才能达到保护修补炉衬的目的。
频繁更换氧枪影响正常生产由于炉渣较黏,在吹炼过程中,氧枪外层钢管不可避免地会粘附钢渣。
如果不及时清除,随着冶炼炉数的增加,氧枪上的粘渣会像滚雪球一样越积越厚,最终导致不得不进行更换,甚至还会造成氧枪粘渣过厚而提不出氧枪氮风口。
这时,唯一的解决办法就是将氧枪粘枪部位用火焰切割枪割断,将断氧枪提出炉外,更换新氧枪。
据统计,采用溅渣护炉技术后,氧枪消耗成本增加了3~4倍。
然而,影响最大的并不是氧枪消耗的增加,而是由于需要频繁更换氧枪,转炉生产经常被迫停止,使得炼钢生产的连续性受到影响,降低了转炉的作业率,打乱了正常的生产节奏。
目前的转炉炼钢生产中,氧枪粘枪已是普遍存在的问题,粘在氧枪上的不只是炉渣,多数情况下是一种钢渣混合物。
处理粘枪不仅不利于转炉工人的劳动保护,而且粘在氧枪上的钢渣混合物清除起来十分困难,粘得较厚时需要用氧气将钢渣切割出缝隙,然后用撬棍撬掉。
稍不小心,便很容易损坏氧枪枪体,氧枪割漏事故时有发生。
同时,烤伤、烫伤、碰伤等事故经常发生,处理粘枪工作带有一定危险性。
刮渣器使用有局限处理粘枪采用较多的方法是安置刮渣器。
溅渣护炉

溅渣护炉技术摘要:溅渣护炉技术是利用MgO含量达到饱和或过饱和的炼钢终点渣,通过高压N2的吹溅,冷却、凝固在炉衬表面上形成一层高熔点的熔渣层,并与炉衬很好地粘结附着。
溅渣形成的溅渣层耐蚀性较好,同时可抑制炉衬砖表面的氧化脱碳,又能减轻高温渣对炉衬砖的侵蚀冲刷,从而保护炉衬砖,降低耐火材料损耗速度,减少喷补材料消耗,同时减轻工人劳动强度,提高炉衬使用寿命,提高转炉作业率,降低生产成本。
关键词:溅渣护炉技术现状渣性能1991 年,美国L TV 钢公司开发了转炉溅渣护炉技术(Slag Splash ing ),经过几年的逐步完善,1994 年转炉炉龄达到15 658 次,转炉作业率97 %,喷补料消耗0 . 37 kgö t钢。
1995 年初,冶金部钢铁研究总院与承德钢铁股份有限公司(简称承钢)合作,在承钢20 t 转炉上进行了溅渣护炉技术的研究。
解决了中小转炉在出钢温度高、炉渣中氧化铁含量高条件下的炉渣改质、降温及确定合理的氮气喷吹参数等技术难点。
溅渣护炉技术对保护炉衬有十分有效的作用,主要是通过向渣中添加白云石、废砖等调整渣的成分,增加渣层的厚度和粘度,而后采用氧枪吹氩或单独的吹渣将渣溅到炉衬表面,使其附着一层高粘度并且有一定耐火性的渣保护层,此渣层对中和初期酸性渣,防止其对炉衬的侵蚀,提高炉衬的使用寿命,效果十分显著。
采用精确地激光测厚技术使炉衬的喷补时间、喷补区域实现准确控制。
当前可达到工作炉衬溅厚20-30cm时开始喷补,有的甚至在13cm时才开始喷补,火焰喷补技术和激光喷补技术结合,可获得最佳的喷补效果和最低的喷补料消耗。
溅渣护炉设备图立式氧枪溅渣法示意图氮气供应系统由于采用压缩空气作为气源时, 炉渣很容易氧化, 从而降低了炉渣涂敷层的耐火性能, 因此一般选用氮气作为喷吹气体。
氮气是制氧厂的副产品, 对于配备有制氧研制的炼钢厂来讲, 氮气供应系统一般包括从制氧厂至转炉车间的氮气管网、储气罐以及氮气增压装置等, 氮气管道与氧枪的连接必须采用的特殊的快速切断阀门。
转炉溅渣护炉技术

转炉溅渣护炉技术的应用方法1.溅渣护炉的基本原理,是在转炉出完钢后加入调渣剂,使其中的Mg 与炉渣产生化学反应,生成一系列高熔点物质,被通过氧枪系统喷出的高压氮气喷溅到炉衬的大部分区域或指定区域,粘附于炉衬内壁逐渐冷凝成固态的坚固保护渣层,并成为可消耗的耐材层。
转炉冶炼时,保护层可减轻高温气流及炉渣对炉衬的化学侵蚀和机械冲刷,以维护炉衬、提高炉龄并降低耐材包括喷补料等消耗。
氧气顶吹转炉溅渣护炉是在转炉出钢后将炉体保持直立位置,利用顶吹氧枪向炉内喷射高压氮气(1. OMPa),将炉渣喷溅在炉衬上。
渣粒是以很大冲击力粘附到炉衬上,与炉壁结合的相当牢固,可以有效地阻止炉渣对炉衬的侵蚀。
复吹转炉溅渣护炉是将顶吹和底吹均切换成氮气,从上、下不同方向吹向转炉内炉渣,将炉渣溅起粘结在炉衬上以实现保护炉衬的目的。
溅渣护炉充分利用了转炉终渣并采用氮气作为喷吹动力,在转炉技术上是一个大的进步,它比干法喷补、火焰喷补、人工砌砖等方法更合理,其既能抑制炉衬砖表面的氧化脱碳,又能减轻高温渣对炉砖的侵蚀冲刷,从而保护炉衬砖,降低耐火材料蚀损速度,减少喷补材料消耗,减轻工人劳动强度,提高炉衬使用寿命,提高转炉作业率,减少操作费用,而且不需大量投资,较好地解决了炼钢生产中生产率与生产成本的矛盾。
因此,转炉溅渣护炉技术与复吹炼钢技术被并列为转炉炼钢的2项重大新技术。
2溅渣护炉主要工艺因素2. 1合理选择炉渣并进行终渣控制炉渣选择着重是选择合理的渣相熔点。
影响炉渣熔点的物质主要有FeO MgU口炉渣碱度。
渣相熔点高可提高溅渣层在炉衬的停留时间,提高溅渣效果,减少溅渣频率,实现多炉一溅目标。
由于FeO易与CaO和MnO等形成低熔点物质,并由MgO和FeO的二元系相图可以看出,提高MgO勺含量可减少FeO相应产生的低熔点物质数量,有利于炉渣熔点的提高。
从溅渣护炉的角度分析,希望碱度高一点,这样转炉终渣C2S 及C3 S之和可以达到70%-75%这种化合物都是高熔点物质,对于提高溅渣层的耐火度有利。
半钢炼钢条件下的溅渣护炉技术

半钢炼钢条件下的溅渣护炉技术
半钢炼钢工艺是将废钢、铁水和生铁锭进行混炼后进行炼钢的一种方法。
由于废钢中含有许多杂质,如氧化物、氮化物、碳化物以及磷、
硫等元素,这些杂质在炼钢过程中易于溶解在钢水中,从而影响钢的
品质和性能,甚至引起冷断、裂纹等缺陷。
溅渣护炉技术是半钢炼钢
过程中常用的一种保护方法,它可以减少杂质的加入,提高钢水的品质。
一、溅渣护炉技术原理
在炼钢的过程中,钢水表面容易被氧化而形成钢水残渣(即溅渣),
溅渣会将氧气与钢水交换,从而造成氧化损失和变质。
溅渣护炉技术
即通过在钢水表面形成一层密闭的溅渣,来保护钢水不受氧化和污染。
二、溅渣护炉技术的特点
1. 可以有效减少杂质的加入和钢水的损耗;
2. 可以增加钢水中的活性元素,提高钢的成分和性能;
3. 可以减少冒烟量和环保污染。
三、溅渣护炉技术的实施方法
1. 在加料前,先加入一定量的铝粉;
2. 加入适量的钙质,以提高溅渣的碱性和稠度;
3. 注意控制钢水的温度,以保证溅渣的形成和稳定。
四、注意事项
1. 在实施溅渣护炉技术时应注意合理控制溅渣的稠度,过稠或过稀的溅渣都会对炼钢质量产生不利影响;
2. 注意控制加铝和加钙量的比例,过量的加铝会导致炉渣的过热,损失过大;过量的加钙会导致炉渣的碱度过高,造成炉渣过稠或过软等问题。
总之,溅渣护炉技术是半钢炼钢中不可或缺的一种保护方法,它可以有效提高钢水的品质和性能,降低生产成本,是炼钢过程中不可或缺的一项技术手段。
溅渣护炉技术

溅渣护炉溅渣护炉原理溅渣护炉工艺是把氮气通过氧枪吹入炉膛,高速氮气流股与渣面相遇后把一部分炉渣击碎成尺寸不等的液滴向四周飞溅。
由于流股的能量高,把熔池渣层击穿并形成凹坑,氮气流股遇到炉底后以一定角度形成反射气流,反射气流与渣坑表面的磨擦作用会带起一部分渣滴,使其飞到炉壁上。
通过这样的连续吹氮气,炉渣温度不断下降,渣滴不断黏附在炉衬上,直到溅渣操作结束。
由于炉渣的分熔现象(也叫选择性熔化或异相分流),是指附着于炉衬表面的溅渣层,其矿物组成不均匀,当温度升高时,溅渣层中低熔点物首先熔化,与高熔点相相分离,并缓慢地从溅渣层流淌下来;而残留于炉衬表面的溅渣层为高熔点矿物,反而提高了溅渣层的耐高温性能。
在溅渣层的形成过程中,经过多次“溅渣-熔化-溅渣”的循环和反复使溅渣层表面一些低熔点氧化物发生“分融”现象。
使溅渣层MgO结晶和C2S(2CaO·SiO2)等高熔点矿物逐渐富集,从而提高了溅渣层的抗高温性能,炉衬得到保护。
溅渣层保护炉衬的机理(1)对镁碳砖表面脱碳层的固化作用吹炼过程中镁碳砖表面层碳被氧化,使MgO颗粒失去结合能力,在熔渣和钢液的冲刷下大颗粒MgO松动→脱落→流失,炉衬被蚀损。
溅渣后,熔渣渗入并充填衬砖表面脱碳层的孔隙内,或与周围的MgO颗粒反应,或以镶嵌固溶的方式形成致密的烧结层。
由于烧结层的作用,衬砖表面大颗粒的镁砂不再会松动→脱落→流失,从而防止了炉衬砖的进一步被蚀损。
(2)减轻了熔渣对衬砖表面的直接冲刷蚀损溅渣后在炉衬砖表面形成了以MgO结晶,或C2S和C3S为主体的致密烧结层,这些矿物的熔点明显地高于转炉终点渣,即使在吹炼后期高炉温度下不易软熔,也不易剥落。
因而有效地抵抗高温熔渣的冲刷,大大减轻了对镁碳砖炉衬表面的侵蚀。
(3)抑制了镁碳砖表面的氧化,防止炉村砖体再受到严重的蚀损溅渣后在炉衬砖表面所形成的烧结层和结合层,质地均比炉衬砖脱碳层致密,且熔点高,这就有效地抑制了高温氧化渣,氧化性炉气向砖体内的渗透与扩散,防止镁碳砖体内部碳被进一步氧化,从而起到保护炉衬的作用。
转炉溅渣护炉技术(讲座)PPT课件

实际上,溅渣护炉时残留在炉内的 终渣是一种最安全的留渣操作,它有利 于早化初渣,并可促进前期脱P。
首钢三炼钢在前炉溅渣和未溅渣两 种情况下,对吹炼3未溅渣的1.16%提高到1.95%。
(2)中期渣 转炉吹炼中期,铁水中Si、Mn已
转炉溅渣护炉技术
1、 溅渣护炉简介
图1 溅渣护炉示意图
•1991年美国LTV钢铁公司开始采用溅渣护 炉技术,现已有12个钢厂采用,其中内 陆钢厂1998年炉龄达33000次仍在吹炼。
•国内30吨以上转炉绝大部分采用溅渣护 炉技术,炉龄2万炉以上,莱钢30吨转炉 3万炉以上。
•国内部分15吨转炉采用溅渣护炉技术 (三明,安钢等)。 •武钢80吨复吹转炉底吹元件寿命与炉龄
同步,达1万炉以上。
2、溅渣护炉的炉渣控制
2.1溅渣护炉工艺过程
吹炼过程造好渣
出钢后将转炉摇正
降下氧枪吹氮2-3分钟
将多余炉渣倒出
2.2 造渣工艺
转炉采用溅渣护炉技术后, 造渣工艺可简单概括为“初渣早化, 过程渣化透,终渣做粘,溅渣挂 上”。
(1)初渣
在吹炼前期能否迅速形成高碱度的 炉渣,是减轻初渣对溅渣层及炉衬侵蚀 的一个重要环节。
当碱度从1.0提高到2.0时,MgO饱和值相应 由~12%降到~7%,早化初渣尽快提高碱度,MgO饱 和值会显著降低。因而,影响初渣MgO饱和溶解度 的主要因素是碱度。
温度升高,MgO饱和溶解度也相应增 加,大约是温度每提高50℃,MgO饱和 值增加1.0-1.3%。
当终渣碱度为3时,温度由1600℃ 升高到1700℃,MgO饱和值由6%增加到 8.5%。因此,影响终渣MgO饱和溶解度 的主要因素是温度。
在实施溅渣护炉后的造渣实践中,鞍 钢180t转炉使用活性石灰,并在开吹时 加入轻烧镁球、锰矿和复合球团,吹炼 5分钟时的初渣碱度由普通石灰的1.2提 高到2.0。
《钢冶金学》_第7章 溅渣护炉

7.3 溅渣护炉工艺
7.3.1 溅渣护炉工艺参数 7.3.2 炉渣成分的调整 7.3.3 调渣剂的选择 7.3.4 合适的留渣量 7.3.5 调渣工艺 7.3.6 复吹转炉溅渣工艺 7.3.7 炉渣—金属蘑菇头的形成与生长控制技术 7.3.8 合适底部供气元件的防堵和复通
7.3.1 溅渣护炉工艺参数
渣中TFe含量对初始流动温度和临界流动温度的影响
MgO含量对溅渣层炉渣初始流动温度的影响
7.2.2 溅渣护炉的机理 ◆ 溅渣层的组成
溅渣层是炉渣与炉衬砖间在较长时间内发生化学反 应而逐渐形成的,即经过多次溅渣—熔化—溅渣的 往复循环,由于溅渣层表面的分熔现象,低熔点矿 物被下一炉次高温炉渣熔化而流失,从而形成高熔 点矿物富集的溅渣层。 终点渣 TFe 含量的控制,对溅渣层矿物质组成有明 显的影响。要求终点渣的TFe含量控制在18%~22% 为宜。
7.3.3 调渣剂的选择
调渣剂是指在溅渣护炉工艺中为达到溅渣要求的炉渣 MgO含量,在造渣过程中和出钢后进行炉渣调整时所 加入的MgO质造渣材料。 常用的调渣剂有轻烧白云石、生白云石、轻烧菱镁 球、冶金镁砂、菱镁矿渣和含MgO石灰等。 MgO的相对质量分数从高到低次序是冶金镁砂、轻烧 菱镁球、轻烧白云石、含MgO石灰、菱镁矿渣、生白 云石。 如果从成本考虑时,调渣剂应选择价格便宜的;从以 上这些材料对比来看,生白云石成本最低。
渣中tfe含量对初始流动温度和临界流动温度的影响mgo含量对溅渣层炉渣初始流动温度的影响溅渣层的组成722溅渣护炉的机理?溅渣层是炉渣与炉衬砖间在较长时间内发生化学反应而逐渐形成的即经过多次溅渣熔化溅渣的往复循环由于溅渣层表面的分熔现象低熔点矿物被下一炉次高温炉渣熔化而流失从而形成高熔点矿物富集的溅渣层
一种溅渣护炉方法

一种溅渣护炉方法
溅渣护炉是指在炉膛工作过程中,避免炉渣溅落到炉膛的一种方法。
以下是一种常用的溅渣护炉方法:
1. 炉面准备:在铁水倒入炉膛前,先将前一炉的炉渣清理干净,确保炉膛内没有残留的炉渣。
2. 合理倒铁水:倒铁水时应尽量减少喷溅,可以通过减小倒铁水的高度或采取减速倒注的方式来避免溅渣。
3. 控制铁水温度:保持铁水的合适温度,避免过热或过冷,以减少溅渣的风险。
4. 炉面保护措施:在倒铁水时可以采取炉面保护措施,如在炉膛内涂抹一层炉渣护炉剂,或在炉膛口附近搭建炉渣挡板,防止铁水溅落到炉膛。
5. 操作规范:操作人员应严格按照操作规范进行操作,避免操作不当导致的溅渣问题。
除了以上方法,还可以根据实际情况采取其他的溅渣护炉方法,如调整倒铁水的角度、增加保护罩等。
总之,溅渣护炉方法的关键是在操作前做好准备工作,合理控制铁水的温度和倒铁水的方式,同时加强操作人员的培训与管理,才能有效
减少溅渣对炉膛的损害。
转炉溅渣护炉技术

转炉炉衬的垫补、喷补方式
1、湿法喷补 料与水先混合; 2、半干法喷补 料水在喷枪出口处混合; 3、火焰喷补 料经出口火熘部分熔化。
喷补效果影响因素
1、配方; 2、水量; 3、气压; 4、角度; 5、喷补厚度。
如何延长转炉炉衬的使用寿命
10 溅渣护炉技术 溅渣护炉技术的发展
1、60—80年代,日本发明用白云石造渣工艺护炉。 2、80年代,在加白云石基础上摇炉挂渣、护炉。 3、1991年,美国LTV公司发明溅渣护炉技术。 4、1994年,中国开始推广溅渣护炉技术。 5、1998年,全面普及。
理论依据 加白云石造渣:使渣中含MgO量达到6—8%,使其进入饱和
如何延长转炉炉衬的使用寿命
3 镁碳砖的质量
转炉衬砖的使用特点 由于受高压氧气流的冲击,使金属液和炉渣受到激烈的搅动。 炉体前后倾动,受到扭力巨大。 装料冲击。 冶炼周期短,炉衬温度变化大,且频繁。 产生烟气量和气体量大。 在强氧化性条件下工作。 对转炉衬砖的要求 有较强的高温强度 有较强的抗氧化性能 有较强的抗热变能力 有良好的烧结性 有较强的抗冲刷能力 对护炉材质有良好的附着能力 对炉衬砖损坏机理 高温熔损、化学侵蚀、钢流冲刷、外力冲击
2
如何延长转炉炉衬的使用寿命
1 转炉衬砖发展轨迹
年代 1970-1980 1980-1990
炉衬寿命
国内
国际
200
5000
1000
10000
炉衬材质 焦油白云石大砖
普通镁碳砖
1990-2000
5000
15000
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
溅渣护炉工艺一、冶炼过程炉渣的调整二、终点渣成分控制三、调渣剂的选择四、留渣量的确定五、调渣工艺六、溅渣工艺参数的确定七、溅渣操作程序八、溅渣时间与溅渣频率九、溅渣效果与炉况监测十、氧枪(溅渣)的设计与维护十一、炉底上涨的解决十二、炉口结渣的清理十三、溅渣与喷补的配合十四、溅渣设备十五、设备隐患与安全维护一冶炼过程炉渣的调整目的是在采用溅渣护炉技术后,减少炉渣对炉衬的化学侵蚀,在不影响脱磷、脱硫的前提下,合理控制终渣MgO 含量,使终渣适合于溅渣护炉的要求。
二终点渣成分控制影响终耐火度的主要因素是MgO、TFe和碱度(CaO/SiO2)。
碱度和氧化铁含量由原料和钢种决定,其中氧化铁在10%-30%范围波动,为使溅渣层有足够的耐火度成分,主要措施是调整(MgO)含量。
终渣MgO含量三调渣剂的选择带用调渣剂有:轻烧白云石、生白云石、轻烧菱镁球、冶金镁砂、菱镁矿渣和含MgO较高白石灰。
调渣剂的作用主要是提高(MgO)含量,因此,调渣剂中MgO、SiO2含量是重要物性参数。
在具体选择何种调渣剂的时候要综合考虑价格和热耗的问题。
生白云石粒度应为5-15mm,轻烧镁球和轻烧白云石稍大些,但不应大于25mm。
四留渣量的确定溅渣层厚度取20mm,炉渣密度按305t/m3计,经计算为4.5吨,作为开始溅炉时的参考,经一段时间摸索,应据济钢具体情况,确定合理渣量。
五调整工艺调整工艺指炼钢结束后,通过观察炉渣状况,判定炉况是否适宜溅渣。
如炉渣过稠发干,应加入少量化渣剂稀释;反之加少量稠渣剂,使其适宜溅渣操作。
采用出钢后调渣工艺:即在出钢后,据炉渣状况适当加入调渣剂,使其适当进行溅渣操作。
该工艺适合于中小型转炉,出钢温度偏高,炉渣过热度较高的现状;同时原料条件不稳定,往往造成后吹,多次倒炉使(FeO)升高,渣稀且(MgO)达不到饱和值,故需在出钢后加入调渣剂进行调整。
调整操作程序:1、吹炼终点,控制炉渣中的MgO含量达8%-10%。
2、出钢时,据炉渣状况,决定加入调渣剂的数量,进行炉后调渣。
3、调渣后进行溅渣操作。
六溅渣工艺参数的确定七溅渣操作程序1)出钢时,炉前工应密切注意钢水状况及渣况,保证出净钢水,严禁炉内留钢。
2)出钢过程中及结束后,应观察炉渣的颜色及流动性,判断炉渣的温度,粘度等状况,决定是否加入调渣剂。
3)炉前工仔细察看炉衬的熔损状况,决定是否对炉衬的某些部位进行重点溅渣或喷补。
4)将转炉摇至零位,如需调整渣况则另加入调渣剂。
5)将氧枪降到预定枪位,调节氮气流量到规程要求。
6)操作工在溅渣过程中,可适当改变枪位以达溅渣的最大效果。
7)观察溅渣炉况,如果在正常时间内炉口喷射出小渣块,证明溅渣状况良好,可在规定时间内结束溅渣。
8)溅渣即将结束前,适当降低枪位,进一步提高溅渣量,结束溅渣,提枪切断氮气。
9)在结束溅渣提枪的同时观察氧枪是否粘枪。
10)在摇炉挂渣结束后,将残存的炉渣倒入渣罐。
11)观察溅渣后的炉衬,判断维护效果。
12)如氧枪粘枪严重,采取措施处理氧枪。
13)进行下一炉吹炼八溅渣的时间和频率溅渣时间是溅渣操作中的一个重要工艺参数,保持在2.5-4min 之间为宜。
溅渣频率:1、开始溅渣护炉的时间,要据济钢的具体情况确定,原则上同炉前操后工根据对炉衬侵蚀情况的观察结果决定,从炉衬有明显损耗起即开始溅渣护炉;即在开始补炉时就应开始溅渣护炉。
2、溅渣频率一般在炉役前期就开始溅渣,引两炉一溅。
在炉衬厚度为350 mm左右时,应炉炉溅渣,形成动态平衡。
具体概括为“前期少溅,中期两炉一溅,中后期炉炉溅”。
九溅渣效果与炉况监测在溅渣操作的初期,各种工艺参数处于不断修正的时期,要不断加强对溅渣效果的观察。
在炼钢过程的一倒、二倒及出钢过程中不断观察炉衬表面,确保对前炉渣层的工作效果及砖缝暴露情况,做到详细了解。
针对济源钢厂转炉的各种不同的冶炼工艺条件下,每次溅补后可冶炼的炉数,应做到心中有数,有针对性地调整整个生产过程的相关工艺参数。
十氧枪(溅渣)的设计与维护1、对溅渣护渣氧枪的要求:保证在3分钟左右的溅渣时间,各部位形成要求的溅渣层厚度,较长的枪龄和低低的氮气耗量。
2、对中小型转炉采用同一氧枪进行吹炼和溅渣操作,出口马赫数要大于2.0,喷孔的喷孔数在3-4之间,喷孔倾角选在11-14°之间,要据具体情况适当调整。
3、刮渣器的增设中P铁水的转炉,渣量大、易粘枪,采用刮渣器清理氧枪能取得良好效果,为使刮渣能力足够,要加固或改造氧枪提升系统。
4、氧枪的维护1)避免烧枪2)出钢时出净钢水,防止粘结冷钢3)利用刮渣器清理氧枪4)对氧枪端部结渣部位冷却,使其快冷、脱落5)在枪体上喷涂耐火涂料,降低粘钢和粘结物,使其易于清理。
十一炉底上涨问题的处理危害:炉龄长的转炉都存在炉底上涨的问题(包括熔池侧墙加厚)造成熔池液面上升,V/T下降。
增加喷溅,炉帽易损坏等问题。
原因:是在溅渣护炉过程中逐渐形成的,由炉底结渣超过炼钢过程中炉底的损耗导致,每炉溅渣操作的后期由于熔池温度下降和渣中的高熔点相析出使炉渣粘度提高。
溅渣结束后,粘渣倒不干净而粘结于炉底;在下一炉冶炼中,熔池部位的炉衬受不到炉渣的侵蚀,其熔损速度低于渣线和炉身上部的炉衬,导致前一炉的溅渣层在下一炉之后仍有残留,随炉龄加速,需及时处理,否则影响正常操作。
处置方案:方法一:在处理炉底结渣时,加入0.7吨左右FeSi75,吹O2把硅铁氧化,利用放出的大量热量和生成的SiO2,把高碱度炉渣清理。
方法二:炉底结渣中总有一定量的残钢,利用氧枪吹氧使其氧化,生成FeO并发热,同时生成的FeO也有下降结渣熔点的作用,存在氧气利用率低、消耗大、且对炉身、炉帽的耐材有损伤,单纯靠提高枪位、加大喷吹压力、加大喷孔倾角等措施不能完全解决炉底上涨问题。
十二炉口结渣的清理存在的问题:炉口结渣比不溅渣护炉时要严重,结渣过多技术措施:用炼钢氧枪吹氧清理炉口,不利的方面是氧气利用率低、清理时间长、对炉衬有较大损伤。
可另设专用清理炉口的氧枪,喷枪与氧枪轴线夹角为70°,使氧气流以大的角度吹向炉口结渣部位,以清理速度快,节省O2,不过多损伤炉衬为厚则。
十三溅渣与喷补的配合溅渣对局部严重损毁的区域不能灵活有效地实施维护。
为提高炉龄,与喷补相结合是十分必要的工艺措施。
转炉溅渣可有效对炉膛及渣线部位进行维护,耳轴及炉帽部位是薄弱环节要适时采用喷补的方法来解决。
对炉衬碳含量高的部位,溅渣结合不容易时,引先喷补一层后再进行溅渣。
喷补料采用不含碳的耐火材料,溅渣时和炉渣的润湿性好,溅渣的附着率高,有利于提高溅渣层的厚度及结合强度。
喷补或溅渣在炉衬侵蚀近一半左右开始进行。
对出钢侧、装料侧或炉底侵蚀严重,可用贴补砖进行垫补,垫补过程如下:A、在出钢时观察炉渣状况B、将1/3-1/2的炉渣倒掉C:向炉内侵蚀严重部位加入适量贴补砖D:转动炉体,使炉渣将贴补砖烧结在内衬上。
喷补的方式及耐材选用一、半干法:将喷补料放入压力罐,压送到喷射嘴时在其附近和水混合的方法。
二、湿法:将细颗粒和大量粒度小于0.1mm的粉料放入罐内,加水混合后,压送到喷嘴进行喷补的方法。
含水少时,在1000-1280℃喷补效果最佳。
含水多时,在1300-1400℃喷补效果最佳。
喷补料的化学指标要求:MgO>95﹪,CaO在2%左右,SiO2小于1%,Fe2O3和Al2O3总量不大于1%。
十四溅渣设备一、对N2气源品质要求要求流量大,压力稳定,水分含量低,严禁含油二、供气系统的设备配置1、氮气增压机2、储气罐3、输送管线4、压力、流量及温度参数的检测,计量仪表5、严密、无泄露的调节、控制阀门及电气控制系统6、相应的防泄漏系统氮气气源系统的合理设计,是溅渣护炉技术顺利安装、调试及成功投产的保证。
三、济源钢厂转炉参数确定氮气增压机主要技术指标(两台一用一备)45吨转炉炼钢车间(考虑2个工位)十五设备隐患与安全维护采用溅渣护炉技术后,新增的供N2及吹N2系统,增加了维护点;且氧气一氮气气路的窜气会使钢水质量下降或发生爆炸事故;同时,由于炉龄的大幅度提高,其它相关设备的维护、可靠运行就成为整个炉使用期间转炉连续运转的重要保证。
一、烟罩及罩裙故障多发部位是活动烟罩、固定烟罩首段及各部分管路,故障形式多为开裂漏水。
主要原因为:烟尘颗粒磨损、高温氧化、水质不良引起腐蚀,冷热应力疲劳、操作不当造成设备损伤等。
必须加强点检、定期用气体直接清扫烟罩。
二、钢包台车及轨道1、针对传动系统薄弱件损坏,如联轴器螺栓扭断、传动轴断裂、车轮变形等,应加强点检及时更换易损件外,对个别设计不合理的零件做局部改造。
2、针对电缆被红渣烧断,漏钢造成转炉正下方轨道损坏等,应进行改造,强化防护条件。
三、氧枪系统针对防坠落装置不可靠造成坠枪事故,氧枪烧损,钢丝绳频繁损坏等问题,除注意检修更换外,用金属软管替代胶管,在造当位置加装钢绳断股监测装置。
对烧损氧枪问题,应判订严格的操作制度,加强管理。
四、供气系统首要问题是防止氧氮互窜,防止氧气进入氮气管路造成爆炸;氮气进入氧气管路影响钢水质量。
对有在线检测手段,采取氧气纯度在线检测超限报警,气路放散等方法防止事故发生;对没有检测手段时;位于氧枪前的N2-O2快速切换阀,要定期更换确保其密闭性。
对系统中的高压容器,应进行定期探伤,以确保安全。
五、对于加料设备,注意进料口磨损情况及各气动阀工作是否正常。
对倾炉机构注意减速机、联轴器、弹性元件及制动装置的损坏情况和润滑系统工作是否正常。
