7 家庭电路与电与磁 学生版
11.5 家庭电路(练习)(学生版) 九年级物理全一册同步课堂(京改版)
11.5家庭电路一、单选题1．下列说法中正确的是（）A．一节新干电池的电压约为6VB．金属导体中自由电子移动的方向就是电流的方向C．橡胶，玻璃陶瓷一般情况下属于绝缘体D．家中的电视和电脑等家用电器之间是串联连接的2．安全教育越来越引起学校的重视，某中学开展了安全用电知识抢答比赛，其中应抢答“对”的是（）A．保险盒内的熔丝安装在零线上B．家用电器的金属外壳要接地C．家用电器着火时，立即泼水救火D．使用试电笔时，手应该接触笔尖金属体3．在如图所示的电路中，安装两盏白炽电灯和两个插座，其中安装错的元件是()A．电灯L1和开关S l B．插座b C．电灯L2和开关S2D．插座a 4．下列关于安全用电的说法正碱的是（ ）A．只要人用手直接接触火线就一定会发生触电事故B．只要电路中有人触电，漏电保护器就会切断电路，起到保护作用C．把家用电器的金属外壳接上地线，可以对人身起到保护作用D．空气开关“跳闸”后立刻将总闸合上继续用电5．如图所示为小王家部分电路的电路图，闭合开关，灯泡正常发光。
再把电饭煲接到三孔插座并闭合开关，电饭煲不工作，灯却正常发光。
则电路中出现的故障可能是（ ）A．A点与插座左孔之间断路B．A点左侧零线断路C．A、B两点间断路D．插座短路6．如图所示，下列做法符合安全用电要求的是（ ）A．甲图：同时使用多个大功率用电器B．乙图：使用试电笔检验插座的火线C．丙图：照明电路的安装方式D．丁图：人靠近高压带电体7．关于家庭电路和安全用电，下列说法正确的是（ ）A．家庭电路中各用电器是串联的B．控制电灯的开关必须连接在火线和电灯之间C．发现空气开关跳闸后，立即重新合上D．可以将用电器的三脚插头改为两脚插头接在两孔插座上使用8．关于家庭电路及安全用电，下列说法正确的是（ ）A．电脑、电视机等用电器长时间不使用，应切断电源B．家庭电路中的保险丝熔断，是因为开关中的两根导线的线头相碰了C．使用试电笔时，手指不可以碰到笔尾金属体，以免触电D．安全用电的原则：可以接触低压带电体，但不能靠近高压带电体9．对于家庭用电常识，有下列陈述：①在三孔插座中，除了有两孔分别接火线和零线外，另一个孔接地；②在现有的照明电路中增加用电器时，只需要考虑更换额定电流更大的保险丝即可；③对于高压带电体，只要我们不去接触它，就可以避免触电事故；④我国家庭电路中的电压为36V，上述中全部错误的选项是（ ）A．①③④B．②③④C．①②④D．①②③10．如图所示的电路，已知该电路中有两个元件出现断路或短路的故障，用一个校验灯分别接在各处，得到下表所示的结果，根据表格内容可判断（ ）检验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．指示灯短路，开关断路B．指示灯短路，定值电阻短路C．指示灯断路，开关短路D．定值电阻断路，开关断路二、多选题11．如图所示为某型号电能表的表盘，关于这个电能表，下列说法正确的是（ ）A．它是测量电功率的仪表B．它当前的示数为7148.0kW·hC．在使用这个电能表的家庭电路中，每消耗1kW·h的电能，电能表的转盘转720转D．在使用这个电能表的家庭电路中，同时使用的用电器总功率不应超过2200W12．下列做法中，不符合安全用电要求的是（ ）A．使用测电笔时，手要接触笔尖金属体B．发现有人触电时，立即用手把人拉开C．在电线上晾晒湿的衣服D．电灯的开关装在火线上13．关于试电笔，下列说法正确的是（ ）A．使用试电笔时，手要接触笔尾金属体B．试电笔可以检查电气设备的外壳是否带电C．用试电笔接触某导线，氖管不发光，则导线一定为零线D．开关闭合电灯发光，开关断开时，试电笔分别接触开关内两个接线柱，氖管发光一次14．图是家庭电路中的四种情况，开关全部闭合后，可能造成电路中电流过大而引起空气开关（图中未画出）“跳闸”的是（ ）A．B．C．D．15．如图所示是小梦家中某房间的电路，其中甲、乙两处分别装电灯或开关，对此电路，下列说法不正确的是A．保险丝熔断，一定是电路发生了短路B．甲处应装电灯，乙处应装开关C．站在地上的人接触B点不会触电D．使用冰箱时，电源插头应插在三孔插座上第II卷（非选择题）请点击修改第II卷的文字说明三、填空题16．如图所示，家庭电路插座之间是联的，其中三孔插座比两孔插座多出的中间的孔是接线的．小丽要判断三孔插座中哪个孔连接的是火线，她把试电笔插入三孔插座中，如图甲、乙所示，则图中试电笔的氖管会发光．17．在干燥的天气里，用塑料梳子梳头发时，头发和梳子都会带电，这是现象。
初中物理作图专题——家庭电路、电与磁作图
2．小明同学设计了一个电动按摩棒，其结 构示意图如图22所示，ABO可以看作是一个 杠杆，O为支点，B处有一个条形磁体，A为 按摩槌头。当电磁铁输入方向改变的交流电
时，条形磁体会受到引力或斥力，带动按摩 槌头A振动。某一时刻，电磁铁与条形磁体 间的磁感线如图所示，请画出此时：
(1)磁感线方向并标出电磁铁上端的磁极； (2)螺线管中的电流方向； (3)条形磁体所受磁力的示意图。
谢谢
(5) (2020无锡)为判断如图17所示的家庭 电路中白炽灯L1是否短路，将火线上的熔丝 断开，用另一只完好的白炽灯L2作为“校验 灯”接入电路。然后闭合总开关，再闭合开 关S，即可根据L2的亮暗做出判断。请在图 中补画一根导线，将L2正确接入电路。
二、电磁学作图
1．中考作图要求 (1)判断磁场中磁感线的方向，小磁针N极 的方向；会画常见的几种磁体产生的磁场 的磁感线； (2)判断通电螺线管电流方向； (3)判断通电螺线管磁极； (4)画出通电螺线管中线圈绕法。
(1)(2020自贡)生活中有一种插线板，在使用 中发现：插线板上的指示灯在开关断开时不 发光，插孔不能提供工作电压；而在开关闭 合时指示灯发光，插孔可以提供工作电压； 如果指示灯损坏，开关闭合时插孔也能提供 工作电压。
根据上述现象，请在图13中画出开关、指 示灯、电阻和插孔的连接方式，并与电源 线接通。
(3)保险丝只能接在火线上，不能接在零 线上。这样，当保险丝熔断时，用电器和 火线脱离，人接触到不工作的用电器时就 没有触电的危险。 (4)两孔插座应按照“左零右火”的规定接 入，三孔插座按照“左零右火上接地”的 规定接入。 (5)连接时注意交叉相连处应加“点”，以 区分交叉处是否相互连接。
3．作图练习
(2)(2020桂阳)如图6所示，闭合开关S后小 磁针沿顺时针方向偏转90°后静止，请在 图中括号内标出电源的“＋”“－”极，并标 出通过通电螺线管外A点的磁感线的方向。
家庭电路与安全用电教学教案设计
家庭电路与安全用电教学教案设计第一章：家庭电路基础知识1.1 教学目标让学生了解家庭电路的基本构成让学生知道家庭电路的电压让学生了解家庭电路的电流类型1.2 教学内容家庭电路的基本构成：电源、导线、开关、用电器等家庭电路的电压：我国家庭电路的标准电压为220V 家庭电路的电流类型：交流电和直流电1.3 教学活动教师通过图片和实物展示家庭电路的构成教师用多媒体演示家庭电路的电压和电流类型学生进行小组讨论，分享对家庭电路的理解1.4 教学评价学生能正确描述家庭电路的基本构成学生能说出我国家庭电路的标准电压学生能区分交流电和直流电第二章：家庭电路中的开关与控制2.1 教学目标让学生了解开关的类型和作用让学生学会正确使用开关让学生了解家庭电路中的控制装置2.2 教学内容开关的类型：拉线开关、按键开关、触摸开关等开关的作用：控制电路的通断，确保用电安全家庭电路中的控制装置：总开关、分控开关等2.3 教学活动教师通过实物展示不同类型的开关教师讲解开关的作用和正确使用方法学生进行小组讨论，分享对开关的理解2.4 教学评价学生能正确识别不同类型的开关学生能说明开关的作用学生能正确使用开关第三章：家庭电路的连接与维护3.1 教学目标让学生了解家庭电路的连接方法让学生学会家庭电路的简单维护让学生知道家庭电路连接与维护的安全常识3.2 教学内容家庭电路的连接方法：串联连接、并联连接家庭电路的简单维护：更换灯泡、修理插座等家庭电路连接与维护的安全常识：断电操作、防止短路等3.3 教学活动教师通过实物和图片讲解家庭电路的连接方法教师演示家庭电路的简单维护操作学生进行小组讨论，分享对家庭电路连接与维护的理解3.4 教学评价学生能正确描述家庭电路的连接方法学生能说明家庭电路简单维护的方法学生能掌握家庭电路连接与维护的安全常识第四章：安全用电的基本原则4.1 教学目标让学生了解安全用电的基本原则让学生学会正确处理家庭电路中的故障让学生知道触电事故的应急处理方法4.2 教学内容安全用电的基本原则：不接触低压带电体、不靠近高压带电体正确处理家庭电路中的故障：断电、排除短路等触电事故的应急处理方法：切断电源、人工呼吸等4.3 教学活动教师讲解安全用电的基本原则教师演示正确处理家庭电路中的故障的方法学生进行小组讨论，分享对触电事故应急处理方法的理解4.4 教学评价学生能说出安全用电的基本原则学生能说明正确处理家庭电路中的故障的方法学生能掌握触电事故的应急处理方法第五章：家庭用电器的使用与保养5.1 教学目标让学生了解不同类型家庭用电器的使用方法让学生学会家庭用电器的保养方法让学生知道家庭用电器使用与保养的安全常识5.2 教学内容不同类型家庭用电器的使用方法：电冰箱、洗衣机、空调等家庭用电器的保养方法：清洁、检查电路等家庭用电器使用与保养的安全常识：避免超负荷使用、防止短路等5.3 教学活动教师讲解不同类型家庭用电器的使用方法教师演示家庭用电器的保养方法学生进行小组讨论，分享对家庭用电器使用与保养的理解5.4 教学评价学生能正确描述不同类型家庭用电器的使用方法学生能说明家庭用电器的保养方法学生能掌握家庭用电器使用与保养的安全常识第六章：电器设备的正确选择与使用6.1 教学目标让学生了解如何根据需求选择合适的电器设备让学生学会正确使用电器设备让学生知道电器设备选择与使用的注意事项6.2 教学内容电器设备的选用原则：安全性、适用性、经济性电器设备的正确使用方法：接通电源、操作开关、使用中的注意事项电器设备选择与使用的注意事项：查看产品说明书、避免超负荷使用等6.3 教学活动教师讲解电器设备的选用原则教师演示电器设备的正确使用方法学生进行小组讨论，分享对电器设备选择与使用的理解6.4 教学评价学生能说明如何根据需求选择合适的电器设备学生能正确使用电器设备学生能掌握电器设备选择与使用的注意事项第七章：节约用电与环保意识7.1 教学目标让学生了解节约用电的重要性让学生学会节约用电的方法让学生培养环保意识7.2 教学内容节约用电的意义：减少能源消耗、降低电费支出、保护环境节约用电的方法：关灯、使用节能电器、合理调整空调温度等环保意识：倡导绿色生活、保护地球资源7.3 教学活动教师讲解节约用电的意义教师演示节约用电的方法学生进行小组讨论，分享对节约用电与环保意识的看法7.4 教学评价学生能说出节约用电的重要性学生能提出节约用电的方法学生能表达环保意识第八章：电力故障与应急处理8.1 教学目标让学生了解电力故障的常见原因让学生学会电力故障的应急处理方法让学生知道电力故障处理的注意事项8.2 教学内容电力故障的常见原因：短路、过载、设备损坏等电力故障的应急处理方法：切断电源、拨打维修电话、查找故障原因等电力故障处理的注意事项：确保人身安全、避免二次故障等8.3 教学活动教师讲解电力故障的常见原因教师演示电力故障的应急处理方法学生进行小组讨论，分享对电力故障与应急处理的理解8.4 教学评价学生能说明电力故障的常见原因学生能提出电力故障的应急处理方法学生能掌握电力故障处理的注意事项第九章：智能家居与新技术9.1 教学目标让学生了解智能家居的概念与特点让学生学会使用智能家居设备让学生了解智能家居领域的新技术9.2 教学内容智能家居的概念与特点：智能化的家居环境、便捷的控制方式、互联互通的设备使用智能家居设备：智能音响、智能灯光、智能安防等智能家居领域的新技术：物联网技术、技术、大数据技术等9.3 教学活动教师讲解智能家居的概念与特点教师演示使用智能家居设备的方法学生进行小组讨论，分享对智能家居与新技术的看法9.4 教学评价学生能说明智能家居的概念与特点学生能正确使用智能家居设备学生能了解智能家居领域的新技术第十章：综合实践与案例分析10.1 教学目标让学生将所学知识运用到实际生活中让学生学会分析与解决家庭电路问题让学生培养自主学习与团队合作能力10.2 教学内容综合实践：设计家庭电路、安装电器设备、节能改造等案例分析：分析家庭电路故障案例、讨论解决方案等10.3 教学活动教师组织学生进行家庭电路设计比赛教师引导学生分析与解决家庭电路问题学生进行小组讨论，分享对综合实践与案例分析的理解10.4 教学评价学生能将所学知识运用到实际生活中学生能分析与解决家庭电路问题学生能培养自主学习与团队合作能力重点解析本文主要介绍了家庭电路与安全用电的教学教案设计，包括十个章节。
人教版2020九年级物理全册13.5《家庭电路》教案(新版)北师大版
《家庭电路》教材分析：《家庭电路》是北师大版初中物理教材九年级第十三章第五节的内容。
教材首先运用学生已有的串、并联电路的知识，根据家庭电路的特点. 指出在家庭电路中，所有的用电器都是并联接入电路的. 然后给出家庭电路图和各组成部分的实物图，介绍了什么是零线和火线，使学生认识家庭电路. 再分别介绍电能表、保险丝、插座的作用、连接方法和使用注意事项. 关于电能表，说明了其作用和规格. 保险丝与生活用电联系很密切，对其原理教材作了说明。
教学目标：【知识与能力目标】1．理解、掌握家庭电路的组成。
2．懂得火线、零线的概念。
3．理解保险丝的作用。
4. 了解插座及家用电器的接地。
5. 了解测电笔的构造及使用方法。
【过程与方法目标】会解决有关家庭电路的简单问题。
【情感态度价值观目标】激发学生学习物理的热情，提高安全用电意识。
教学重难点：【教学重点】家庭电路的组成部分及各部分功能。
【教学难点】学生对家庭电路有一定的了解，但家庭电路与生活实际联系十分紧密，应把培养学生应用物理理论知识解决实际问题的能力。
课前准备：1.教师研读课标、教材，撰写教学设计，制作多媒体课件。
2.学生预习本课内容，收集有关资料。
3.实验器材：测电笔、家庭模拟电路板、保险丝等。
教学过程：一、复习旧课：1.什么是电功率，它的计算公式是？2.什么是电流的热效应？3.什么是串联电路，什么是并联电路？二、激发学习动机：用多媒体展示一幅家庭电路的图片，然后依次点击墙上的三个开关，提出以下问题：1.家庭电路的电压是多少伏？所需要的电能是怎样来的？2.家庭电路的组成部分都有哪些?它们是如何连接的呢？三、讲授新知识：家庭电路的组成部分及作用（1）出示多媒体图片，展示家庭电路组成部分，一一介绍各部件的名称。
然后出示家庭电路示教板，让学生逐一说出各组成部分的名称，并演示各部分的功能。
（2）让学生分别扮演不同的原件，做出自我介绍：1.进户线：是家庭电路的电源。
有零线和火线两根。

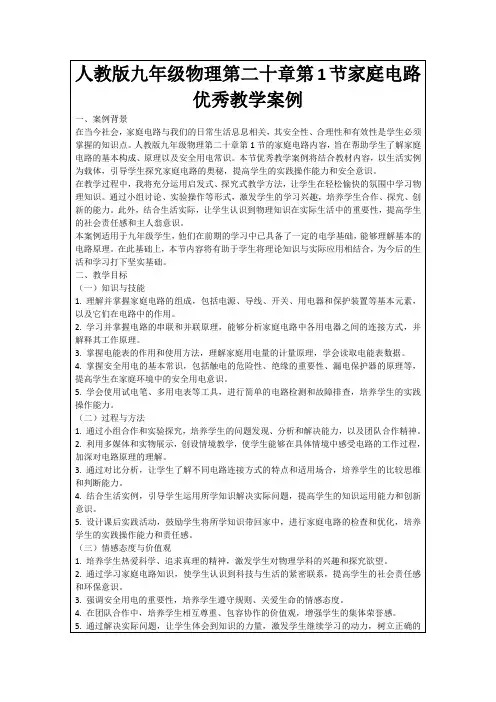

人教版九年级物理第二十章第1节家庭电路优秀教学案例
5.通过解决实际问题，让学生体会到知识的力量，激发学生继续学习的动力，树立正确的人生观和价值观。
三、教学策略
（一）情景创设
为了让学生更好地理解和掌握家庭电路知识，我将采用情景创设的教学策略。通过设计与生活密切相关的家庭电路场景，让学生在具体情境中感受电路的工作原理和实际应用。例如，展示家庭用电器的不同连接方式，让学生分析并联和串联电路的特点和优缺点。此外，还可以利用多媒体动画、实物模型等手段，生动形象地展示电路的组成和运行过程，激发学生的学习兴趣，提高他们对知识点的关注度。
（三）小组合作
小组合作是一种有效的教学策略，有助于培养学生的团队精神和合作能力。在本节课中，我将学生分成若干小组，让他们共同探讨问题、分析实例、进行实验操作。在小组合作过程中，鼓励学生发表自己的观点，倾听他人的意见，共同解决问题。此外，小组之间还可以进行互动交流，分享学习心得，从而达到共同提高的目的。
（四）总结归纳
在总结归纳环节，我将带领学生回顾本节课所学内容，总结以下知识点：
1.家庭电路的组成和各元件的作用。2.串联和并联电Fra bibliotek的特点及应用。
3.电能表的读取方法及家庭用电量的计算。
4.安全用电常识及触电急救方法。
5.家庭电路故障排查方法。
（五）作业小结
为了巩固所学知识，我设计了以下作业：
1.结合教材，完成课后练习题。
2.利用多媒体和实物展示，创设情境教学，使学生能够在具体情境中感受电路的工作过程，加深对电路原理的理解。
第2讲 电与磁、家庭电路
第2讲电与磁、家庭电路（学生用）1．磁体：指北的一端叫，指南的一端叫；磁极间的作用规律：；2．磁场：（1）方向：在磁场中的某一点，小磁针静止时所指的方向；（2）磁感应线：；磁体周围的磁感线都是从磁体的出来，回到磁体的。
（3）地磁场：地磁北极在地球附近，地磁南极在地球附近。
二、电与磁的关系1．电流的磁场（电生磁）：（1）奥斯特实验：通电导线的周围存在，且磁场方向与有关。
（2）通电螺线管的极性：右手———大姆指；弯曲四指。
（3）应用：电磁铁、电磁继电器、电铃。
2．电磁感应（磁生电）（1）电磁感应：电路的一部分导体在磁场中运动时，导体中就产生电流，这是英国物理学家首先发现的。
（2）感应电流的方向：与方向和共同决定。
（3）应用：发电机①发电机工作原理：是根据现象制成的。
②发电机工作时能的转化：能转化为。
3．磁场对电流的作用（1）现象：通电导线在磁场中；受力的方向跟、都有关系。
（2）应用：电动机①电动机工作原理：是根据现象制成的。
②电动机工作时能的转化：能转化为。
三、家庭电路1．家庭电路的基本组成：、、、、等。
2．两孔插座、三线插头和三孔插座①两孔插座：；②三孔插座：；③三脚插头。
3．电路中引起短路的原因①②。
4．连接：用电器与插座；电灯与开关（且）。
四、电磁波1．电磁波：周期性变化的电磁场在空中传播被称为；特性：能在中传播；能屏蔽电磁波。
电磁波：微波、无线电波、红外线、可见光、紫外线、X射线、γ射线2．波速与波长、频率的关系：；在真空中的传播速度是C= m/s；3．通信：（1）有线通信： 电话、光纤通信、网络通信；（2）无线通信： 卫星通信、电视、移动通信等。
四、能源与可持续发展1．原子核、核能：物质发射射线的性质叫做放射性，有三种α、β、γ射线。
裂变：重原子核分裂成较轻的原子核叫裂变； 应用 、 。
聚变：轻原子核结合成较重的原子核叫做聚变；应用 。
2．可再生能源：可以长期提供或可以重复使用的能源。
第七章 电与磁、家庭电路
电与磁、家庭电路 一、中考解读高频考点常考题型 考点分析 简单的磁现象选择、简答 知道磁性的概念，描述磁体周围存在着磁场，根据磁感线识别磁体的极性，绘制条形磁体、蹄形磁体周围的磁感线。
识别磁感线命题较多 电流的磁场 选择、简答、实验与探究 绘制通电直导线、通电螺线管周围的磁感线，描述通电直导线周围存在着磁场及磁场的分布规律，描述通电螺线管周围存在着磁场及磁场的分布规律，概述电磁铁的特点及作用。
多以选择题的形式出现。
举例说出电磁知识在技术中的应用。
根据具体要求绘制简单的电磁控制电路电磁感应 选择、简答、实验与探究 描述电磁感应现象，说明产生感应电流的条件，知道感应电流的方向跟磁场方向和导体运动方向有关。
说明电磁感应现象的发现对社会发展的作用，列举电磁学发展史中的典型事例家庭电路选择、简答 列举常用电器，描述家庭电路的组成，使用测电笔辨别火线和零线，举例说出安全用电的常识，树立安全用电意识。
列举在自然界或生活中的电现象二、考点聚焦：考点1 简单的磁现象(1)磁性与磁体：磁体具有吸引铁、钴、镍等物质的性质叫磁性，具有磁性的物体叫磁体。
(2)磁极及相互作用规律：同名磁极相排斥，异名磁极相吸引。
磁体上磁性最强的部位，任何磁体都有两个磁极，分别是南(S)极和北(N)极。
(3)磁场：磁体周围存在着磁场，磁场有方向。
磁场的基本性质：对放入其中的磁体产生磁力作用。
磁场方向的规定：放在磁场中某点的小磁针静止时北极所指的方向，就是该点的磁场方向。
(4)磁感线：为了形象描述磁场而在磁场中画出的有方向(与磁场方向一致)的假想曲线是磁感线。
在磁体外部，磁感线从北极出来，回到南极。
磁场是客观真实存在的，而磁感线不是客观存在的真实曲线。
(5)地磁场：地磁场的地磁北极在地理南极附近。
[提醒要点] 磁场是一种实际存在的物质，磁体间的相互作用是通过磁场发生的，磁感线是人为规定的。
例1：在研究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：猜想1 猜想2 猜想3 猜想4(1)利用所学知识，断定猜想______和______肯定是错误的。
7 家庭电路与电与磁 学生版
教学内容中考复习专题六家庭电路与电与磁教学内容【家庭用电】知识点一：家庭电路的组成1.家庭电路组成示意图B. 家用电器的金属外壳接地C. 使用测电笔辨别火线时，手接触笔尖金属体D. 发现有人触电后，立即用手把触电人拉离电线◆变式训练下列做法符合安全用电常识的是( )知识点2：家庭电路连接例2：小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是( )A. 电路中甲、丁串联B. 电路中丙连接方式不正确C. 闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D. 用测电笔检测丙插座的两孔时，测电笔氖管都能发光◆变式训练1.将如图所示完好的接线板连入家庭电路中，当闭合开关S，指示灯发光。
再将台灯插入接线板上的插座，台灯与指示灯都能发光。
则( )A. 接线板的连接线内只有火线和零线两根导线B. 台灯与指示灯串联，并受开关S控制C. 台灯与指示灯并联，开关S在干路上D. 该接线板上有5个插孔会使检测的测电笔氖管发光2.普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲。
(1)图乙是某种电动车的局部电路图。
如果硬币碰到充电插口的两个金属插脚，就会造成蓄电池________路。
(2)这种电动车的蓄电池总电压为48伏，人体不能触碰蓄电池两极，原因是。
(3)对蓄电池充电时，蓄电池相当于电路中的________(选填“电源”、“用电器”、“开关”或“导线”)。
3.小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V 0.01 A”的发光二极管设计了如图甲所示的电路。
晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。
S为单刀双掷开关、R 为限流电阻。
(2)从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间；(3)不管照明灯关闭还是打开，该电路都要消耗电能。
为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的________处。
19.1 家庭电路(教学课件)-2024-2025学年九年级物理全一册同步备课系列(人教版)
三、三线插头和漏电保护器
（1）三脚插头
原来，三脚插头上标着“E”的导线和用电器的金属外壳 相连，插座上相应的导线和室外的大地相连。
E 接用电器外壳
N接零线
L 接火线
螺丝口灯泡和灯座
一、家庭电路的组成
②电灯与控制它的开关是串联，开关一定接在火线上。 连接顺序：火线→开关→用电器→零线。
一、家庭电路的组成
想想议议
下图连接白炽灯泡的电路，有 哪些不符合安装要求？
甲图中火线接在灯头的螺旋部分； 乙图中火线接在灯头的螺旋部分， 且开关接在零线上； 丙图中开关接在零线上。
洗衣机 外壳
三脚 插头
三孔 插座
地线
大地
三、三线插头和漏电保护器
原来，插头上标着E的导线和用电器的金 属外壳相连，插座上相应的导线和室外的大 地相连。当用电器的外壳与电源火线之间的 绝缘层损坏而使外壳带电时，三脚插头接外 壳的插脚通过接地线将电流导入大地，人接 触外壳不会触电。
想一想：为什么三脚插头中间的那个脚长？ 插插头时可以使用电器外壳先接地，拔插头时 可以后离地。
第十九章 生活用电
第十九章 生活用电 第1节 家庭电路
夜幕降临，华灯初上，璀璨的灯光点亮了一栋栋高楼大厦，夜晚的城市亮 丽而温馨。下班了，放学了，一家人团聚在一起，看着电视，听着音乐，品尝 着从冰箱里取出的美食……
这样惬意的生活，电的作用功不可没！雄伟的高压输电塔翻山越岭，把电 从遥远的发电厂送到城市和乡村的每个角落。家庭中如何用电？我们怎样才能 安全地享受电带来的便利呢？
（2）漏电保护器原理
家庭电路、电与磁作业
《家庭电路,电与磁》作业题学生姓名班级1．家庭电路的电源是从户外的的两根进户线上引进的，一根叫，一根叫，两线之间电压是伏。
2．家庭电路中电能表的作用是，熔丝的作用是，安装进户线应先接到上。
3．家庭电路中，开关和电灯是联的，插座与电灯是联的，熔丝是联在电路中的。
5．某家庭晚间9时睡觉到第二天晨6时起床，其间只有冰箱压缩机每工作10分钟停机20分钟，其他用电器都不使用，观察到睡觉时电能表示数为，起床时电能表示数为，则该冰箱正常工作的电功率为瓦，该冰箱每月（30天）耗电千瓦时。
6．在“220V，5A”的电能表所在的电路中，最多可同时使用“220V，40W”的电灯盏。
1度电可供“220V，40W”的两盏灯工作小时。
7．一栋楼房内安装了“220V，40W”电灯40盏，选择熔丝的额定电流为（）（A）10安（B）7.5安（C）6安（D）5安8．下列情况中，造成短路情况的是（）（A）开关的两个接头相碰（B）插座的两个接头相碰（C）熔丝用铜丝代替连接（D）电灯的灯丝断了，又重新搭好9、某班同学在学了有关家庭电路的知识后安装了四盏螺丝口电灯，你认为其中正确的是（）A B C D10、在家庭电路中，当家用电器全部使用时（）（A）电路的总功率最大（B）电路的总电阻最大（C）电路的总电压最大（D）电路的总电流11下列能源中属于可再生能源的是（）A．风能B．核能C．石油D．天然气12 .如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是（）．A．C接E，D接F B．C接E，B接FC．A接E，D接F D．A接E，B接F13有甲、乙两根外形完全一样的钢棒，一根有磁性，另一根没有磁性，现用甲钢棒的一端接触乙钢棒的中部，发现没有吸引现象，由此可知( )A．甲钢棒有磁性，乙钢棒没有磁性B．乙钢棒有磁性，甲钢棒没有磁性C．甲、乙钢棒都没有磁性D．.无法判断哪根钢棒有磁性14小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。
中考物理重难点突破与金题精讲家庭电路+电和磁
家庭电路电和磁经典精讲重难点突破。
一、安全用电1、家庭电路的电压火线和零线之间的电压是220V，火线和地线之间的电压是220V。
2、家庭电路中电流过大的原因（1）原因：发生短路；用电器总功率过大。
（2）家庭电路保险丝烧断的原因：发生短路，用电器功率过大，选择了额定电流过小的保险丝。
3、安全用电（1）安全事故：人体触电是人直接接触火线，一定强度的电流通过人体所引起的伤害。
（2）用电器功率过大或者电路中发生短路而使电流过大，线路过热引起火灾。
二、电和磁1、磁性：磁铁能吸引铁、钴、镍等物质的性质（吸铁性）。
2、磁极：同名磁极相互排斥，异名磁极相互吸引。
3、（1）磁场：磁体周围存在着的物质，它是一种看不见、摸不着的特殊物质。
（2）基本性质：磁场对放入其中的磁体产生力的作用。
磁极间的相互作用是通过磁场而发生的。
（3）方向规定：在磁场中的某一点，小磁针北极静止时所指的方向（小磁针北极所受磁力的方向）就是该点磁场的方向。
4、磁感应线：磁体周围的磁感线都是从磁体的北极出来，回到磁体的南极。
（1）磁感线是为了直观、形象地描述磁场而引入的带方向的曲线，不是客观存在。
（2）磁感线的疏密程度表示磁场的强弱。
5、分类：（1）地磁场：地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近。
（2）电流的磁场：奥斯特实验：通电导线的周围存在磁场，称为电流的磁效应。
通电螺线管的磁场：电流方向与磁极间的关系可由安培定则来判断。
6、电动机：（1）通电导体在磁场中会受到力的作用。
它的受力方向跟电流方向、磁感线方向有关。
（2）电动机由两部分组成：能够转动的部分叫转子；固定不动的部分叫定子。
7、磁生电：在1831年由英国物理学家法拉第首先发现了利用磁场产生电流的条件和规律。
当闭合电路的一部分在磁场中做切割磁感线运动时，电路中就会产生电流。
这个现象叫电磁感应现象，产生的电流叫感应电流。
金题精讲题一：在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是（）A．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近B．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间C．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近D．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极题二：下列用电器中利用电磁感应现象工作的是（）A．电烤箱 B．电铃 C．动圈式话筒 D．电风扇题三：关于磁体和磁场，以下说法中错误的是（）A．悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近B．铁、铜、铝等金属材料都能够被磁化C．磁体之间的相互作用力是通过磁场而发生的D．通电导体周围一定存在磁场题四：放在条形磁铁和通电螺线管旁边的小磁针，静止时N极的指向就是小磁针中心所在位置的磁场方向，下图所示的四幅图中，小磁针的指向错误的是（）题五：如图所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（）A．比较图（a）和图（b）可知，感应电流的方向与磁场方向有关B．比较图（b）和图（c）可知，感应电流的方向与磁场方向和导体运动方向无关C．比较图（a）和图（c）可知，感应电流的方向与磁场方向无关D．由图（d）可以得出感应电流的方向跟导体是否运动无关题六：如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（）A．图甲可用来演示电磁感应现象B．图乙可用来演示磁场对电流的作用C．图丙可用来演示电流的磁效应D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系题七：家庭电路中各盏照明灯是_______联的；如图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是_______。
《家庭电路》PPT课件 (公开课获奖)2022年教科版物理 (1)
实验电路图
实验记录表格
实验次数 项目
电压U/V
电流I/A
电阻R/Ω
第一次
第二次
第三次
电阻的计算:R
R1 +R2
=+R3 3
比比谁答的又快又准
1.电流表应怎样连接?
√A.电流表与被测电阻串联
XB.电流表与被测电阻并联
2. 电压表应怎样连接?
XA电. 压表与被测电阻串联
√B.电压表与被测电阻并联
X √ 3.电流表和电压表在连接时极性上有什么要求?
安阻法测电阻
思考:
要测量 R =?
没有电压表,不能 测得R的电压?
需知道: R两端的电压U 和通过R的电流I
有电流 表可测
如果: 未知电阻的电压
电阻的电压
= I可测,R,U
可求
未知电
电阻的电压
未知电阻
阻阻值
= 未知电阻的电流
与电阻并 联
安阻法实验电路图
表达式
安阻法测电阻小结
问题:没有电压表 设想:未知电阻电压 =电阻电压 方案:未知电阻与电阻并联
伏阻法测电阻
思考:
要测量 未知R =?
有电压 表可测
如果: 未知电阻的电流
需知道: 未知R两端的电压U 和通过R的电流I
没有电流表,不能 测得R的电流?
电阻的电流
=
未知电
未知电阻的电压
阻阻值
= 电阻的电流
U可测,R,I 可求
未知电阻 与电阻串 联
伏阻法实验电路图
表达式
伏阻法测电阻小结
问题:没有电流表 设想:未知电阻电流 =电阻电流 方案:未知电阻与电阻串联
• 他们的课程 ,无论是在内容和形式上 ,都是经过认真研 判 ,把各学科的核心素养作为教学主线 .既涵盖城市中小学 、又包括乡村大局部学校的教学模式 .適合全國大局部教 學大區 .本課件就是從全國一等獎作品中 ,优选出的具有代 表性的作品 .示范性强 ,有很大的推广价值 .
电和磁、家庭电路
课题电和磁、家庭电路教学目的1.磁场①知道磁线的概念②描述磁体周围存在着磁场③能根据磁感线识别磁体的极性④绘制条形磁铁、蹄形磁铁周围的磁感线⑤绘制通电直导线、通电螺线管周围的磁感线⑥描述通电直导线周围存在着磁场及磁场的分布规律⑦描述通电螺线管周围存在着磁场及磁场的分布规律⑧概述电磁铁的特点及作用2.电磁感应现象①描述电磁感应现象②说明产生感应电流的条件③知道感应电流的方向跟磁场方向和导体运动方向有关3.电磁知识在技术中的应用①举例说出电磁知识在技术中的应用②列举电磁学发展史中的典型事例③说明电磁电磁感应现象的发现对社会发展的作用④列举在自然界或生命活动中的电现象⑤根据具体要求绘制简单的电磁控制电路4.家庭电路①列举常用电器（如电灯、电扇、电热器、电吹风、电饭煲等）②描述家庭电路的组成③使用测电笔辨认火线和零线④举例说出安全用电的常识⑤树立安全用电的意识教学内容一、知识梳理（一）、磁现象：1、磁性：磁铁能吸引铁、钴、镍等物质的性质（吸铁性）2、磁体：定义：具有磁性的物质分类：永磁体分为天然磁体、人造磁体3、磁极：定义：磁体上磁性最强的部分叫磁极。
（磁体两端最强中间最弱）种类：水平面自由转动的磁体，指南的磁极叫南极（S），指北的磁极叫北极（N）作用规律：同名磁极相互排斥，异名磁极相互吸引。
注意：☆最早的指南针叫司南。
一个永磁体分成多部分后，每一部分仍存在两个磁极。
磁化：①定义：使原来没有磁性的物体获得磁性的过程。
磁铁之所以吸引铁钉是因为铁钉被磁化后，铁钉与磁铁的接触部分间形成异名磁极，异名磁极相互吸引的结果。
②钢和软铁的磁化：软铁被磁化后，磁性容易消失，称为软磁材料。
钢被磁化后，磁性能长期保持，称为硬磁性材料。
所以制造永磁体使用钢，制造电磁铁的铁芯使用软铁。
物体是否具有磁性的判断方法：①根据磁体的吸铁性判断。
②根据磁体的指向性判断。
③根据磁体相互作用规律判断。
④根据磁极的磁性最强判断。
注意：☆磁性材料在生活中得到广泛应用，音像磁带、计算机软盘上的磁性材料就具有硬磁性。
年广东专用中考物理复习课件专题十二家庭电路电与磁
AD．．电断磁开感AS1应．和产S生2一，电再定流用是测电火笔检线B测．上电三流孔的周插围座保存的在险左着右磁丝两场熔孔，断氖管了都发光
DC．．通底电部螺若B线有．管一外根只C铜点线的断未磁贴场开着方磁向S体向1，左，线圈再将不用能转测动 电笔检测灯泡的两个接线柱，氖管都不发光
C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常
D 中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错
误的是（ ） A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常
D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光
C 阻。R2为光敏电阻，其阻值会随着光强的变化而变化。下列说法不正确的是（
）
A．受控电路中，导线a端应连接照明电路的火线 B．光敏电阻的阻值随光照强度的增大而减小
C．如果提高控制电路电源电压，照明灯白天也可能发光 D．当光照强度增大时，控制电路总功率将增大
C 2、对下列各图的描述中，正确的是（ ）
A．甲图中导体棒ab竖直向上运动时，电流表指针将会摆动
B．乙图的实验表明磁可以生电
C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系 D．丁图中螺线管上方小磁针静止时a端是S极
3、如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测
当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。
B．左右移动ab，cd将会运动
3、如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。
即使指示灯损坏，开关闭合插孔也能提供工作电压。
物理电与磁-电动机,磁生电,家庭电路,用电安全教案
个性化教学辅导教案1．如图，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小．则下列分析正确的是( )A．电磁铁的上端为S极B．电源左端为“+”极C．断开开关，弹簧测力计的示数为零D．若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计的示数增大2．如下图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体。
小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B。
则图乙中能反映弹簧测力计示数F随位置变化的是( )13．一个可以自由转动的小磁计放在螺线管内部。
当开关闭S合后，它静止不动，如图9-3-5所示，今滑动变阻器的滑片向左移动时，小指针将( )A．顺时外转180°B．顺时外转90°C．逆时外转90°D．仍然静止不动一、电动机1．要想改变通电导体在磁场中的受力方向，下列方法中可行的是( )A．改变通电导体中的电流方向B．增大通电导体的电流C．减小通电导体两端的电压D．同时改变导体中的电流方向和磁场方向磁场对电流的作用1．通电直导线在磁场中的受力实验。
⑴通电导体在磁场中受到力（安培力）的作用．⑴磁场对通电导体作用力的方向跟电流方向和磁场方向有关．⑴当只改变电流方向或只改变磁场方向时，通电导体受到的磁场的力方向发生改变．⑴同时改变电流方向和磁场方向时，通电导体受到的磁场的力的方向不变⑴通电导体在磁场中会受到力的大小与磁场强弱．电流大小．导体长短有关。
电动机将导线换成线圈，如下图（左）所示，线圈的左边框和右边框中，电流的方向相反（左边框向下右边框向上），因此受力的方向相反，线圈在力的作用下开始旋转，当转过半圈时，为了使线圈继旋转，必须改变电流方向从而改变力的方向，因此还需要一个换向器，如下图（右）即组成一个简单的电动机。
电动机中旋转的部分称为定子，固定不动的部分叫做转子。
构造：定子．转子．换向器原理：磁场对通电线圈有力的作用1．下列家用电器中．应用直流电动机的是( )A．电吹风B．电冰箱C．电动剃须刀D．电熨2．关于通电导线在磁场里受力的方向与电流的方向和磁感线的方向之间的关系，下列说法中错误的是( )A．改变电流方向，导体受力方向也会改变B．改变磁场方向，导体受力方向也会改变C．同时改变电流方向和磁场方向，导体受力方向也会改变D．同时改变电流方向和磁场方向，导体受力方向不会改变3．为了改变导体的运动方向，下述可采取的措施正确的是( )A．改变电源电压的大小B．改变通过线圈的电流的大小C．改变通过线圈的电流的方向D．对调N．S两磁极的位置，同时对调电源的正．负极4．在安装直流电动机模型的实验中，如果已安装完毕，闭合电键后，线圈顺时针方向转动，那么操作中能使线圈逆时针方向转动的是（）A．减少一节电池，使通过线圈的电流强度减小B．把电源两极对调，改变线圈中的电流方向C．不能把磁铁的两极对调，即不能改变磁感应线的方向D．同时把电源的两极及磁铁的两极对调5．小明同学在学习直流电动机时，用直流电动机做了几次实验，把它接入不同电压的电路中，所得结果如下电动机电压电动机工作状态通过电动机的电流0．5V不转的0．4A3．0V正常工作1．0A求：（1）电动机线圈的电阻多大；（2）小明同学电动机转的更快一些，采取什么措施？6．如图所示的四个实验装置中能够说明“电动机原理”的实验是；用来研究“电磁感应现象”的实验是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教学内容中考复习专题六家庭电路与电与磁教学内容【家庭用电】知识点一：家庭电路的组成1.家庭电路组成示意图B. 家用电器的金属外壳接地C. 使用测电笔辨别火线时，手接触笔尖金属体D. 发现有人触电后，立即用手把触电人拉离电线◆变式训练下列做法符合安全用电常识的是( )知识点2：家庭电路连接例2：小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是( )A. 电路中甲、丁串联B. 电路中丙连接方式不正确C. 闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D. 用测电笔检测丙插座的两孔时，测电笔氖管都能发光◆变式训练1.将如图所示完好的接线板连入家庭电路中，当闭合开关S，指示灯发光。
再将台灯插入接线板上的插座，台灯与指示灯都能发光。
则( )A. 接线板的连接线内只有火线和零线两根导线B. 台灯与指示灯串联，并受开关S控制C. 台灯与指示灯并联，开关S在干路上D. 该接线板上有5个插孔会使检测的测电笔氖管发光2.普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲。
(1)图乙是某种电动车的局部电路图。
如果硬币碰到充电插口的两个金属插脚，就会造成蓄电池________路。
(2)这种电动车的蓄电池总电压为48伏，人体不能触碰蓄电池两极，原因是。
(3)对蓄电池充电时，蓄电池相当于电路中的________(选填“电源”、“用电器”、“开关”或“导线”)。
3.小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V 0.01 A”的发光二极管设计了如图甲所示的电路。
晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。
S为单刀双掷开关、R 为限流电阻。
(2)从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间；(3)不管照明灯关闭还是打开，该电路都要消耗电能。
为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的________处。
知识点3：磁体、磁极间相互作用、磁场例1：甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒( )A. 一定互相吸引B. 一定互相排斥C. 可能无磁力的作用D. 可能互相吸引，也可能排斥◆变式训练1.指南针是我国古代四大发明之一。
下列说法正确的是( )A. 指针是一个磁体B. 指针折断后只有一个磁极C. 指针能吸引铜、铝等物质D. 指针指向不会受附近铁块的影响2.如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是( )A. 甲小磁针左端是S极，乙小磁针左端是N极B. 甲小磁针左端是N极，乙小磁针左端也是N极C. 甲小磁针左端是S极，乙小磁针左端也是S极D. 甲小磁针左端是N极，乙小磁针左端是S极知识点4：电生磁例2：如图是奥斯特实验的示意图，有关分析正确的是( )A. 通电导线周围磁场方向由小磁针的指向决定B. 发生偏转的小磁针对通电导线有力的作用C. 移去小磁针后的通电导线周围不存在磁场D. 通电导线周围的磁场方向与电流方向无关◆变式训练1.如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置。
下列措施中能使电磁铁磁性增强的是( )A. 滑片P向右移动，其他条件不变B. 滑片P向左移动，其他条件不变C. 开关S由1扳到2，其他条件不变D. 电源的正负极对调，其他条件不变2.小金设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中(铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极，浮在液面上的线圈就能指示方向了。
关于该装置的分析错误的是( )A. 线圈周围的磁场与条形磁铁的磁场相似B. 线圈能够指示方向是因为存在地磁场C. 利用该装置可以判断磁铁的南北极D. 交换铜片和锌片位置不会改变线圈的磁极3.1901年，挪威人伯克兰造出世界上第一台电磁发射器，首开电磁炮先河。
为了认识电磁炮的一些特性，小柯制作了一个电磁炮模型，其原理如下图。
螺线管通电后，铁制撞针迅速前移，推动炮弹射出炮管。
(1)小柯要增强电磁炮中螺线管磁场，下列方法可行的____(选填字母)。
A. 增加螺线管的线圈匝数B. 改变线圈中的电流方向C. 增大通过螺线管的电流知识点5：电磁继电器例3：如图是温度自动报警器工作电路，在水银温度计上部插入一段金属丝，当温度达到金属丝下端所指示的温度时( )A.铃响，灯不亮B. 铃不响，灯不亮C. 铃响，灯亮D. 铃不响，灯亮◆变式训练1.图甲是恒温箱的简化电路，R1是热敏电阻，其阻值与温度的关系如图乙所示。
R2是滑动变阻器，R3是发热电阻，其额定功率是1 210瓦。
(1)电路中火线应与________(选填“A”或“B”)连接，E点应与________(选填“C”或“D”)连接。
(4)保持其他条件不变，只把电磁铁适当右移，请分析恒温箱设定的温度会发生怎样的变化。
_______________________________________________________________知识点6：电磁现象辨识例4：下列情景中利用电磁感应原理的是( )◆变式训练1.有人发明了一种“发电地板”，如图所示。
发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，便能发电。
该发电地板的工作原理与下列哪个选项的实验原理相同( )知识点7：电磁相关的实验例5：把超强磁铁分别吸附在干电池的正负极两端，制成电磁动力“小车”，并将它放入铜质螺线管中，如图甲，“小车”就能沿着螺线管运动。
图乙是它的示意图。
(1)在图乙上画出螺线管中的电流方向。
(2)实验中发现，必须将“小车”全部推入螺线管，“小车”才能运动，“小车”运动的原因是_________________________________ _______________________。
(3)进一步探究发现，“小车”运动的方向与电池正负极位置和超强磁铁的极性有关。
将如图乙装配的小车放入螺线管，则小车的运动方向是______________________。
(4)要使“小车”运动速度增大，请提出一种方法：________________________________________________________。
◆变式训练1.材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁场。
材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图甲。
他将一个条形磁铁插入螺旋线圈内，同时跑到另一个房间里，观察电流表的指针是否偏转。
进行多次实验，他都没有发现电流表指针发生偏转。
材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，从而实现了利用磁场获得电流的愿望。
(1)进行奥斯特实验时，在静止的小磁针上方，分别用图乙和丙两种方式放置一根导线。
当导线通电时，小磁针发生明显偏转的是________(选填“乙”或“丙”)。
(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于____________________的科学猜想。
(3)科拉顿的实验中，________(选填“已经”或“没有”)满足产生感应电流的条件。
要使他能观察到电流表指针偏转，你提出的一种改进方法是______________________________。
真题在线【家庭电路】1.“全国中小学安全教育平台”和物理学科都强调了安全用电。
下列做法符合安全用电要求的是:（）A. 选用插座时，所有家用电器都使用两孔插座B. 更换灯泡时，不断开电源开关C. 有人触电时，首先切断电源D. 家用电器电线绝缘皮破损了仍继续使用2.如图所示的做法中，符合安全用电原则的是（）3. 关于家庭电路和安全用电，下列做法中错误的是A. 为了防止因漏电而造成触电事数，微波炉的外壳应与地线相连B. 螺旋口灯泡的螺旋套要接在零线上C. 为了防止触电，必须把用电器的开关装在零线上D. 不可以用铜丝代替保险丝4.如图是正常家庭电路的一部分。
下列说法正确的是（）A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电电原则5.（在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3）C．（1）和（3） D．（2）和（4）6.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。
此时，丁站在地面上用手去拉丙。
则（）A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电【电与磁】1.如图所示的实验装置中，能说明电动机工作原理的是2.下列的四幅图，对应的说法正确的是（）A. 如图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消失B. 如图乙，闭合开关，通电螺线管右端端为N极C. 如图丙，此实验装置原理与发电机原理相同D. 如图丁，实验研究的是通电导体在磁场中受到力的作用3.我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）4.KTV丰富了人们的业余文化生活，唱歌时用的麦克风（动圈式话筒）如图所示，它的工作原理是：对着话简说话时，话简将声音转变为随声音变化的电流，然后经扬声器（喇叭）还原为声音。
麦克风工作原理与下列装置的工作原理相同的是（）5.手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A．扬声器 B．电磁继电器C．动圈式话筒 D．电动机6.巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。
如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻。
在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则下列说法不正确的是（）A．电磁铁A端是N极B．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极C．向右滑动滑片P，GMR两端的电压增大D．向左滑动滑片P，指示灯会变亮7.如题图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上，闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为______极，条形磁铁受到的摩擦力________（选填“变大”、“变小”或“不变”），方向水平_______（选填“向左”或“向右”）8.在探究“通电螺线管的外部磁场”的实验中，小明在螺线管周围摆放了一些小磁针。
