分析地质图

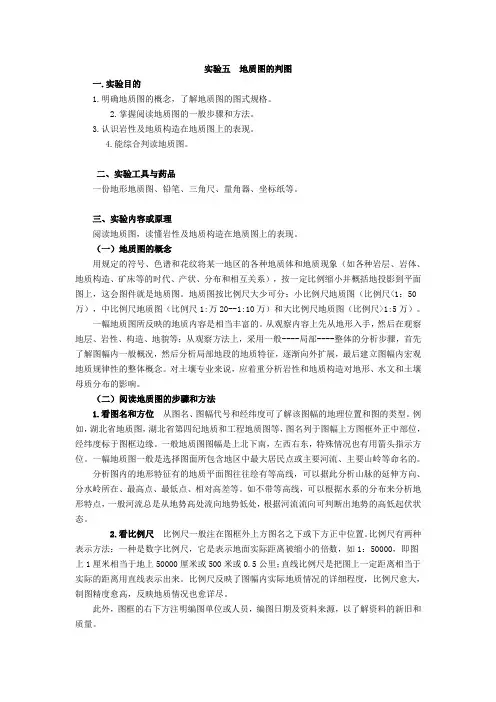

实验五 地质图的判图
实验五地质图的判图一.实验目的1.明确地质图的概念，了解地质图的图式规格。
2.掌握阅读地质图的一般步骤和方法。
3.认识岩性及地质构造在地质图上的表现。
4.能综合判读地质图。
二、实验工具与药品一份地形地质图、铅笔、三角尺、量角器、坐标纸等。
三、实验内容或原理阅读地质图，读懂岩性及地质构造在地质图上的表现。
（一）地质图的概念用规定的符号、色谱和花纹将某一地区的各种地质体和地质现象（如各种岩层、岩体、地质构造、矿床等的时代、产状、分布和相互关系），按一定比例缩小并概括地投影到平面图上，这会图件就是地质图。
地质图按比例尺大少可分：小比例尺地质图（比例尺<1：50万），中比例尺地质图（比例尺1:万20--1:10万）和大比例尺地质图（比例尺>1:5万）。
一幅地质图所反映的地质内容是相当丰富的。
从观察内容上先从地形入手，然后在观察地层、岩性、构造、地貌等；从观察方法上，采用一般----局部----整体的分析步骤，首先了解图幅内一般概况，然后分析局部地段的地质特征，逐渐向外扩展，最后建立图幅内宏观地质规律性的整体概念。
对土壤专业来说，应着重分析岩性和地质构造对地形、水文和土壤母质分布的影响。
（二）阅读地质图的步骤和方法1.看图名和方位从图名、图幅代号和经纬度可了解该图幅的地理位置和图的类型。
例如，湖北省地质图，湖北省第四纪地质和工程地质图等，图名列于图幅上方图框外正中部位，经纬度标于图框边缘。
一般地质图图幅是上北下南，左西右东，特殊情况也有用箭头指示方位。
一幅地质图一般是选择图面所包含地区中最大居民点或主要河流、主要山岭等命名的。
分析图内的地形特征有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。
如不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。
2.看比例尺比例尺一般注在图框外上方图名之下或下方正中位置。
地质图的阅读和分析答案(星岗)
星岗地区地形地质图的阅读与分析 一、判读要求：1. 判断本区的地形、地层出露情况，地层的接触关系；2. 本区有无褶皱,褶皱类型，形成时代；3. 本区有几条断层，断层类型，形成时代。
学习现场识别地质构造的特征，分析地质构造与工程的关系。
2. 实习分组每班分成若干个小组，并指定一名小组长。
各班班长、学习委员为各班之总负责。
二、请回答以下问题：1. 岩层的露头线与岩层的产状和地形的起伏之间有何关系？2. 地层的接触关系有几种，角度不整合与平行不整合有何差异？3. 背斜和向斜的本质区别是什么？4. 比较倾斜褶皱与倒转褶皱、穹隆与构造盆地的差异。
5. 如何确定褶皱、断层的形成时代？B 卷答案这里有F1，F2，F3，F4四个断层，最老的是F4断层，依次是F3F2F1，在松村有个背斜，核部是O3两翼是S1，在石家有个向斜，核 部是D1，两 翼是S3，在东山有个不整合接触，地层缺失，北山坡也有一个角度不整合，F4形成时间是D1之后C11之前，F2是个逆断层，F1是个正断层，形成时间是 N2，向北倾斜。
4. 分析下列地形地质图。
（9分） 参考答案：1）阅读地形。
（1分）一．1．图中有星岗、东山、峻岭、北山坡3个山头；南部有2条沟，北部有1条沟。
2）分析地层。
（2分）有晚奥陶、志留、泥盆、石炭、二迭、白垩、新近纪地层出露；南部地层老，北部地层新。
3）分析构造。
（3分）（1）产状：整体由南往北倾斜，近东西向走向。
（2）褶曲：东南部出露短轴背斜，轴向北西向，核部为晚奥陶纪地层。
西南部为倾伏向斜，枢纽倾向北西，核部为早泥盆纪地层。
（3）断层：F1为正断层，倾向于西北，出露在峻岭新地中，对本区构造影响几乎为零F2为倾向逆断层，倾向于南东，出在本区中部，切割了所有老地层，对本区构造影响最大；F3为走逆断层，倾向于北东，出露在本区中部，造成中石炭纪地层缺失，本区构造影响较大；F4为右型平移断层，走向近南北，出露在本东南部，仅切割了短轴背斜。
地质图的判读
二、阅读地质图的步骤和方法
• • • • • • 1.看图名和方位 2.看比例尺 3.读图例 4.读地层柱状图 5.读地质断面图 6.地质图的综合分析
1.看图名和解该图幅的地理位置和 图的类型。例 如，湖北省地质图，湖北省第四纪地质 和工程地质图等，图名列于图幅上方图框外正中部位， 经纬度标于图框边缘。一般地质图图幅是上北下南，左 西右东，特殊情况也有用箭头指示方位。一幅地质图一 般是选择图面所包含地区中最大居民点或主要河流、主 要山岭等命名的。 分析图内的地形特征有的地质平面图往往绘有等高线， 可以据此分析山脉的延伸方向、分水岭所在、最高点、 最低点、相对高差等。如不带等高线，可以根据水系的 分布来分析地形特点，一般河流总是从地势高处流向地 势低处，根据河流流向可判断出地势的高低起伏状态。
2.看比例尺
• 比例尺一般注在图框外上方图名之下或下方正中 位置。比例尺有两种表示方法：一种是数字比例 尺，它是表示地面实际距离被缩小的倍数，如1： 50000，即图上1厘米相当于地上50000厘米或 500米或0.5公里；直线比例尺是把图上一定距离 相当于实际的距离用直线表示出来。比例尺反映 了图幅内实际地质情况的详细程度，比例尺愈大， 制图精度愈高，反映地质情况也愈详尽。此外， 图框的右下方注明编图单位或人员，编图日期及 资料来源，以了解资料的新旧和质量。
3.读图例
• 地质图上各种地层、岩层的性质和时代以及构造等都有 统一规定的颜色和符号。一幅地质图上，有其所表示的 地质内容和图例。图例通常放在图框外的右边，也放在 图框内的空白处。图例包括地层图例和构造图例两方面。 地层图例是把该图幅出露的地层由新到老，从上到下 顺序排列，用标有各种地层的相应符号和颜色的长方形 格子表示，长方格子的左边注明地层时代系统，右边注 明主要岩性；岩浆岩体的图例按酸性到基性的顺序排列 在地层图例之下。构造图例就是用不同线条、符号所表 达的地质构造的内容和意思，如岩层的产状要素，断层 的种类等，构造图例常放在地层图例之后。地形图例一 般不标在地质图上。
如何看地质图 地质图
感谢下载地质图一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图.它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一.（一)地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图，简称地质图.在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000）、中比例尺的〔1：5000～1：10万〕、小比例尺的（1：20万～1：100万)。
在工程建设中，一般是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图.水文地质图4、工程地质图工程地质图是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等.（二)地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置（经纬度、坐标线)、主要居民点(城镇、乡村所在地）、地形、地貌特征等。
一般地质现象：地层、岩性、产状、断层等.特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象.2、地质剖面图在平面图上，选择一条至数条有代表性的图切剖面,以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。
综合分析地质图及作业
褶皱：褶皱用轴迹线表示轴迹线的宽窄表示核部或褶皱的宽度变化。褶皱的倾伏应用枢纽产状表示。
岩体：绘出岩体界线和内部岩(相)带界线，注明岩石代号及其时代并标出原生构造产状。
标出代表性地层产状及节理、面理、线理产状等。
实习目的
实习内容：
读图的程序和具体要求 一般的读图程序是：先读框外（图名、比例尺、图例等），后读框内：先地形，后地层、构造、岩浆岩，最后对全区的构造作全面的综合分析，恢复区域地质构造发展简史。读图的每一部分具体要求如下：
了解区内地层的发育情况，层序、时代及它们的接触关系，尤其要注意角度不整合，这是划分构造层的基本依据。
02
提交的时间：10月20日
03
综合作业
编制有关的构造图件
01
为了更明显地表达各种构造在剖面上及平面上的形态及组合特征，在分析地质图的基础上应编制1—2幅地质剖面图和全区构造纲要图。 构造纲要图是以地质图为基础编制的，以不同的线条、符号和色谱表示一个地区地质构造的一种图件。
02
构造层：将划分构造层的角度不整合界线画在图上，以划分出各构造层的出露范围。 构造层是以地层时代代号表示。
实习七 综合分析地质图及作业
单击此处添加副标题
单/击/此/处/添/加/正/文
CLICK HERE TO ADD A TITLE
l.通过综合分析地质图，使学生比较全面地掌握构造地质学的基本理论知识，提高学生分析地质图的能力。
学习编绘、编写某些图件和读图报告的基本方法和技能，为野外地质实习和今后实际地质工作打下较好基础。
编写研究区地质构造概述报告

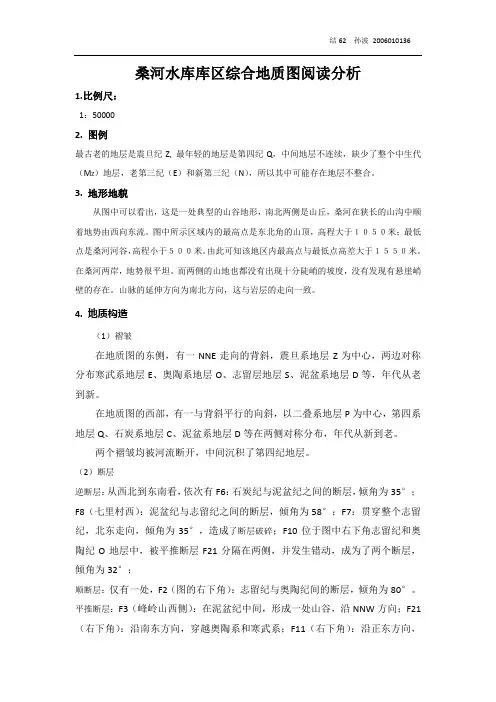

桑河水库地质图
桑河水库库区综合地质图阅读分析1.比例尺：1：500002. 图例最古老的地层是震旦纪Z, 最年轻的地层是第四纪Q，中间地层不连续，缺少了整个中生代（M Z）地层，老第三纪（E）和新第三纪（N），所以其中可能存在地层不整合。
3. 地形地貌从图中可以看出，这是一处典型的山谷地形，南北两侧是山丘，桑河在狭长的山沟中顺着地势由西向东流。
图中所示区域内的最高点是东北角的山顶，高程大于１０５０米；最低点是桑河河谷，高程小于５００米。
由此可知该地区内最高点与最低点高差大于１５５０米。
在桑河两岸，地势很平坦。
而两侧的山地也都没有出现十分陡峭的坡度，没有发现有悬崖峭壁的存在。
山脉的延伸方向为南北方向，这与岩层的走向一致。
4.地质构造（1）褶皱在地质图的东侧，有一NNE走向的背斜，震旦系地层Z为中心，两边对称分布寒武系地层E、奥陶系地层O、志留层地层S、泥盆系地层D等，年代从老到新。
在地质图的西部，有一与背斜平行的向斜，以二叠系地层P为中心，第四系地层Q、石炭系地层C、泥盆系地层D等在两侧对称分布，年代从新到老。
两个褶皱均被河流断开，中间沉积了第四纪地层。
（2）断层逆断层：从西北到东南看，依次有F6：石炭纪与泥盆纪之间的断层，倾角为35°；F8（七里村西）：泥盆纪与志留纪之间的断层，倾角为58°；F7：贯穿整个志留纪，北东走向，倾角为35°，造成了断层破碎；F10位于图中右下角志留纪和奥陶纪O地层中，被平推断层F21分隔在两侧，并发生错动，成为了两个断层，倾角为32°；顺断层：仅有一处，F2（图的右下角）：志留纪与奥陶纪间的断层，倾角为80°。
平推断层：F3（峰岭山西侧）：在泥盆纪中间，形成一处山谷，沿NNW方向；F21（右下角）：沿南东方向，穿越奥陶系和寒武系；F11（右下角）：沿正东方向，穿过志留系和奥陶系。
（3）其他在图的左方，河北岸的二叠系地层边缘，以及图中部河北岸志留纪地层边缘，共有三处崩塌现象；在图的中部，河北岸的二叠系地层、志留纪地层边缘，共有两处滑坡现象；在图的左部，河的北岸和南岸，各有一处冲沟现象；在图的左下部，平地凹进黑龙山体的部分，以及清溪右侧，各形成一处洪积扇。
桑河水库地质图读图分析
桑河水库库区地质图分析1.比例尺1：500002.图例地层图例：最古老地层为震旦系Z，最年轻地层为第四系Q；中间地层不连续，缺失了中生代，包括三叠纪、侏罗纪J和白垩纪K，另外，新生代缺了早第三纪E和晚第三纪N。
由此判断，其中可能存在地层不整合。
构造符号图例：可判断该地区存在褶皱、断层、滑坡、崩塌等。
3.地形地貌从图中可以看出，这是一处山谷地形，南北两侧是山丘，桑河在狭长的山沟中顺着地势大致由西向东流，沿途上游有两条溪汇入。
河两侧均有若干山峰，其中最高点为东北的桑山，这主要是由东部的背斜与西部的向斜造成的。
山脉的延伸方向为南北方向，这与岩层的走向大体一致。
靠近河边的山脚处有滑坡和坍塌，集中在二叠纪和志留纪地层与第四纪的交界处。
4.地质构造1)褶皱在地质图的东侧，有一NNE走向的背斜，震旦系地层Z为中心，两边对称分布寒武系地层E、奥陶系地层O、志留层地层S、泥盆系地层D等，年代从老到新。
在地质图的西部，有一与背斜平行的向斜，以二叠系地层P为中心，第四系地层Q、石炭系地层C、泥盆系地层D等在两侧对称分布，年代从新到老。
两个褶皱均被河流断开，中间沉积了第四纪地层。
2)断层逆断层：从西北到东南看，依次有F6：石炭纪与泥盆纪之间的断层，倾角为35°；F8（七里村西）：泥盆纪与志留纪之间的断层，倾角为58°；F7：贯穿整个志留纪，北东走向，倾角为35°，造成了断层破碎；F10位于图中右下角志留纪和奥陶纪O地层中，被平推断层F21分隔在两侧，并发生错动，成为了两个断层，倾角为32°；顺断层：仅有一处，F2（图的右下角）：志留纪与奥陶纪间的断层，倾角为80°。
平推断层：F3（峰岭山西侧）：在泥盆纪中间，形成一处山谷，沿NNW方向；F21（右下角）：沿南东方向，穿越奥陶系和寒武系；F11（右下角）：沿正东方向，穿过志留系和奥陶系。
3)其他在图的左方，河北岸的二叠系地层边缘，以及图中部河北岸志留纪地层边缘，共有三处崩塌现象；在图的中部，河北岸的二叠系地层、志留纪地层边缘，共有两处滑坡现象；在图的左部，河的北岸和南岸，各有一处冲沟现象；在图的左下部，平地凹进黑龙山体的部分，以及清溪右侧，各形成一处洪积扇。
怎样分析和阅读地质图
把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。
从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。
因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。
一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。
根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。
一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。
由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。
（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。
如华北平原，在地面上只能看见松散沉积物的最上面的一层。
2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。
（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。
（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。
2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。
其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。
地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。
倾斜岩层的露头形状与地形起伏的关系如下：1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。
1实验一读地质图、求岩层产状和图切剖面图解析
凌河地质图
9
（三）读水平岩层地质图
水平岩层在地面和地形 地质图上的特征： 水平岩层在地质图上的界 线与地形等高线平行或重合。 在沟谷呈尖牙状，其尖端 指向上游； 在孤立的山丘上呈圈闭的 曲线。 在近直立的陡崖处重合成 一条线。
10
凌河地质图
11
用间接方法确定岩层产状要素 (P219-220)
实习二 读倾斜岩层和不整合接触关 系地质图并作剖面图
一、目的要求 1、认识倾斜岩层和不整合接触关系在地质图 上的表现特征，学会用“V”字型法则分析倾斜 岩层产状； 2、学习编绘倾斜岩层地质剖面图的方法；
17
二、说明
（一）分析倾斜岩层在地质图上的表现特征， 即“V”字形法则。
1、产状相反， “V”字形尖端山脊处指向下坡； 2、产状相同，岩层倾角＞地面坡角， “V”字 形尖端山脊处指向上坡； 3、产状相同，岩层倾角＜ 地面坡角，“V”字 形尖端山脊处指向下坡。但与1相比，“V”字形 曲率大。
露头线与等高 线同向弯曲 露头线曲率 ＜等高线曲率
20
2、岩层倾向与 地面坡向一致： （1）岩层倾角 ＜地面坡角：
露头线与等 高线同向弯曲
露头线曲率 ＞等高线曲率
21
（三）绘制倾斜岩层地质剖面图
一幅正式地质图通常附有1-2或更 多的通过图区主要构造地质的图切地质 剖面图，以反映构造形态及其组合特征， 与地质图配合，可反映三维空间地质构 造形态和产状。
2、地形图的格式和主要内容
图名：命名法则，行政区划+城镇、居民点、山脉河流）； 比例尺：数字比例尺和线条比例尺； 图例 ： 地层排列由新—老排列； 已经确定时代的喷出岩、变质岩由新～老排在地层之后； 侵入岩由新～老排列，时代未定的侵入岩由酸性～基性排列； 构造地质界线、褶皱、断层、节理、劈理、岩层产状等； 最后，其他如山地工程、钻井位置、特殊地物等。
如何看地质图 地质图
感谢下载地质图一、地质图的种类与基本内容用规定的符号、线条、色彩来反映一个地区地质条件与地质历史发展的图件,叫地质图。
它就是依据野外探明与收集的各种地质勘测资料,按一定比例投影在地形底图上编制而成的,就是地质勘察工作的主要成果之一。
(一)地质图的种类1、普通地质图以一定比例尺的地形图为底图,反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图,简称地质图。
在一张普通地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图与综合地层柱状图,普通地质图就是编制其它专门性地质图的基本图件。
按工作的详细程度与工作阶段不同,地质图可分为大比例尺的(＞1:25000)、中比例尺的〔1:5000～1:10万〕、小比例尺的(1:20万～1:100万)。
在工程建设中,一般就是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型与形态特征的一种专门性地质图,称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图,反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件,称为水文地质图。
水文地质图4、工程地质图工程地质图就是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般就是以普通地质图为基础,只就是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
(二)地质图的基本内容1、平面地质图平面地质图又称为主图,就是地质图的主体部分,主要包括:地理概况:图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象:地层、岩性、产状、断层等。
特殊地质现象:崩塌、滑坡,泥石流、喀斯特、泉及主要蚀变现象。
怎么样阅读地质图
一、地质图的概念及图式规格地质图是一种将出露在地表的地质构造现象按比例投影到平面图，通常带有地形等高线的地形图上，并用规定的符号、色谱、花纹予以表示的图件。
地质图的编制，首先必须是通过野外现场观察，对区内地层、岩石、岩浆活动、变质作用和构造变动等情况进行综合调查研究。
再以规定的线条把各种地质界线，包括地层界线、岩体界线、断层线、不整合界线等勾划出来，把岩层和断层等的产状标记上去，对各时代地层和各类型岩浆岩涂以各种统一规定的颜色，对各种岩相(岩浆岩、变质岩)和蚀变、矿化现象加以各种规定的符号、花纹。
地质图不仅反映野外各种地表地质现象，还将区内地层、岩石、构造和矿产等方面形成、发展的一定时间、空间规律反映出来，包括能反映地下一定深度的地质构造。
因此，地质图是帮助我们认识自然、改造自然的一种重要而最基本的地质资料。
一幅地质图应有图名、比例尺、图例、测制单位和测制日期。
图名表明图幅所在地区和类型。
如《嵩山地区地质图》。
比例尺包括数字比例尺与线条比例尺，数字比例尺用分数表示图上长度与实地长度的比例，如1：1000表示图上1cm相当实地1000cm即10m)。
分子规定用1，因此，分母愈大，表明图缩得愈厉害。
线条比例尺是在图上绘一直线如尺状，在该直线上截取若干段、每段标出所代的实地长度米或公里。
比例尺一般放在图名下或图框下方正中位置。
图例表示地质现象的各种色谱。
花纹和符号的说明，通常放在图的右方或下方。
地质图例的安排以上到下由新到老，如横排则一般由左向右从新到老。
确定时代的喷出岩、变质岩可按其时代排列在地层图例相应的位置上。
岩浆岩体图例放在地层图例之后，按由新到老排列，或按酸性到基性的顺序排列。
构造图例，如地质界线、断层、岩层产状等排在最后，断层应区分是实测的还是推断的。
地形图的图例一般不列于地质图图例中。
2、阅读地质图的方法和步骤首先是读框外的内容：包括阅读图名、比例尺、图例和地层柱状图。
通过这一步，我们就可以了解图幅区的地理位置、范围大小和制图精度。
地质学读图题
读图题
１分析剖面图，说明地层间接触关系
２（1）分别指出a、b图中，哪个是正常层序，哪个发生倒转？
（2）指出图中的褶曲类型。
（3）分别指出a、b图中断层类型。
３分析地质图，（1）画出白垩系地层产状；（2）判断褶曲类型及形成时代；（3）判断断层性质，并说明判断依据；（4）说明不整合的类型及形成时代。
４用ⅴ字形法则分析下图中地层产状。
５在下面剖面示意图中，断层面产状是 90º∠70 º，地层产状是 0 º∠45 º。
如果断层是平移断层, 那么上盘必定已经向哪个方向移动了？
６分析地质图，画出倾斜岩层的产状，说明图中存在的不整合类型及形成时代
７分析地质图，回答下列问题：（1）说明地质图中侏罗系、白垩系地层特征，并求侏罗系地层厚度。
（2）说明图中出露的褶曲类型及形成时代。
（3）说明图中存在的不整合类型。
８分析地质图，判断断层性质，说明判断依据。
９分析地质图，判断褶皱、断层性质，不整合类型及不整合的形成时间
１０说明图中褶曲的类型、断层的性质、不整合的类型形及形成时代。
１１分析图，并在图上画出P1顶面产状三要素
王村地区地质图
１２分析剖面图，判定断层性质并说明hg、hf、ho、α
各代表啥意义。
１３分析地质图，说明J系地层及侵入体的产状，判断褶曲类型、褶曲的形成时代；说明不整合的类型及形成时代。
分析断层地区地质图
作业6 分析断层地区地质图一、目的要求1.在地质图上分析断层。
2.分析逆冲断层发育地区地质图。
二、说明（一）断层发育区地质特征的概略分析分析该区出露的地层，建立地层层序；判定不整合的时代；研究新老地层分布及产状；确定区内褶皱形态及轴向以及断层发育状况。
（二）断层性质的分析1. 断层面产状的判定断层线是断层面在地面的出露线。
因此，它和倾斜岩层的露头线一样，可根据其在地形地质图上的“V”字形，用作图法求出断层面的产状。
图7-1中断层线在河谷中成指向下游的“V”字形，说明断层倾向南西，通过作图求得断层产状是SW230°∠40°。
图7-1 求解断层面产状2.两盘相对位移的判定断层两盘相对升降、平移并经侵蚀夷平后，如两盘处于等高平面上，则露头和地质图上一般表现出以下规律：（1）走向断层或纵断层，一般是地层较老的一般为上升盘。
但当断层倾向与岩层倾向一致，且断层倾角小于岩层倾角，或地层倒转时，则上升盘是新地层。
（2）横向或倾向正(或逆)断层切过褶皱时，背斜核部变宽或向斜核部变窄的一般为升盘；如为平移断层，则两盘核部窄基本不变。
（3）倾斜岩层或斜歪褶皱被横断层切断时，如果地质图上地层界线或褶皱轴线发生错动，它既可以是正(或逆)断层造成，也可以是平移断层造成，这时应参考其它特征来确定其相对位移方向。
若是由正(或逆)断层造成的地质界线错移，则岩层界线向该岩层倾向方向移动的一盘为相对上升盘。
若是褶皱，则向轴面倾斜方向移动的一盘为上升盘。
确定了断层面产状和断层相对位移方向，就可确定断层的性质。
如图7-1，断层面倾向西南，西南盘(上盘)地层相对较新，为下降盘，所以是一条上盘下降的正断层。
（三）断距的测定在大比例尺地形地质图上，如果两盘岩层产状稳定，在垂直岩层走向方向上可以求出以下各种断距。
1. 铅直地层断距的测定断层两盘同一层面的铅直距离即铅直地层断距。
如图7-2的hg，在地质图上求铅直地层断距（hg）时，只要在断层任一盘上，作某一层面某一高程的走向线，延长穿过断层线与另一盘的同一层面相交，此交点的标高与走向线之间的标高差，即为铅直地层断距。
