预付费电能表使用说明
IC卡预付费三相交流电能表使用说明书(新)
SY988型电子式IC使用说明书深圳市方为科技有限公司深圳市浩迪仪表有限公司一、用途和适用范围：DTSY988（DSSY988）型三相电子式预付费电能表是采用先进的微电子技术、SMT 工艺开发生产的新一代智能型电能表，其用途是供计量频率为50Hz/60Hz的三相交流有功电能，同时完成先买电后用电的预付费用电管理及负荷控制功能，是我国改革用电体制，实行计划用电和节约用电的理想产品。
电能表应安装在室内或室外电表箱内，使用温度为-25℃～55℃，相对湿度有不大于95%的环境中。
本产品符合IEC1036和GB/T17215-2002标准中 1.0级的三相电子式电能表和GB/T18460-2001中预付费表的全部技术要求。
二、主要功能及特点：1、全电子式三相有功双向电能计量。
2、具有高精度、高过载、高灵敏度，防窃电、功耗低、体积小等特点。
3、IC卡预付费功能：先买电，后用电，供电部门可通过计算机售电管理系统，对用户预购电量，对最大负荷等参数进行设置经IC卡传递给电能表。
4、数据回读功能：当IC卡插入电表读取数据后，能够将电表内总用电量，总购电量，本次剩余电量，表内负电量等数据回读到IC卡中，然后在售电系统中准确读出。
5、电度表具有最大负荷控制功能，可任意设置用电负荷。
6、两级剩余报警，提醒用户及时购电。
7、停电时表内数据自动保护，保证10年数据不丢失。
8、电能表采用6位LED数码管，显示用电信息，通过插卡，可轮显各项用电参数。
9、设置负电量参数，当开关损坏或人为窃电时，将用户电量存入负电量参数，再次购电时，可作为窃电或补收电费的依据。
10、提供清除卡、复制卡、限电卡、抄表卡、特抄卡等功能卡，方便用户用电管理。
11、可实现多块表抄表功能，一卡抄一百多户用电数据，方便用电部门进行电量统计和电量抄收，有利于线损统计。
12、表内数据加有校验和纠错处理，并经多级加密处理确保数据安全、准确、可靠。
13、IC卡由供电部门设置地区码，保证一表一卡，IC卡反复使用达一千次以上。
DDSY单相电子式预付费电能表使用说明书
. ... . DDSY型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。
该产品采用先进的微电子技术进行数据采集、处理及保存。
其性能指标符合GB/T17215-2002 和GB/T18460.3-2001标准。
具有体积小、重量轻、可靠性高、防窃电等特点。
2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。
3.规格（见表1）规格型号准确度等级额定电压（V）标准电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技术指标24．1仪表常数1600imp/kW.h4．2基本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。
电能表应能连续计量电能。
4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。
4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85%34．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。
电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入，见下图：6．测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中＋、－指示处，接线方式如上图。
DDSY606 单相电子式预付费电能表(液晶) 使用说明书
DDSY606单相电子式预付费电能表(液晶)使用说明书2020E738-33符合标准：GB/T 18460.3-2001安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSY606型单相电子式预付费电能表(液晶)(以下简称"电能表")是一种用于测量频率为50Hz的单相交流有功电能，实现预交费、后用电的预付费管理模式的电能表。
本产品可采用IC卡、红外通信、RS485通信(选用)等多种方式进行购电充值，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。
其性能符合GB/T 17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》和GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》，其通信符合DL/T 645-2007《多功能电能表通信协议》的要求。
2设计原理2.1产品构成简述本电能表主要分外壳部分和内部模块电路部分；外壳部分包括底座、端钮、表盖、铭牌等部件：内部模块电路部分主要包括：电源部分、计量部分、数据处理部分、液晶显示及指示部分、红外通信、RS485通信(选用)、IC卡通信、继电器控制等部分。
原理框图如图1所示。
图1 电能表工作原理框图2.2工作原理用户消耗的电能通过锰铜进行电流采样、电阻分压进行电压采样，输入到计量芯片内，芯片经过A/D转换送到乘法器相乘，乘积后的信号再经过D/F转换，经过分频电路输出，经过隔离后输出为单片机提供计量的电能数据和当前电流、电压、功率数据；单片机采集到相关数据后，通过累计和运算，得到使用电量和相关数据存入储存器中，再根据用户用电情况控制继电器来实现通断电，通过IC卡通信、红外通信或RS485通信(选用)实现预购电以及相关数据的设置，并把数据存入存储器中；也可通过RS485通信(选用)实现组网，实现远程购电和抄读表内数据。
3主要技术参数3.1电能表规格如表1所示。

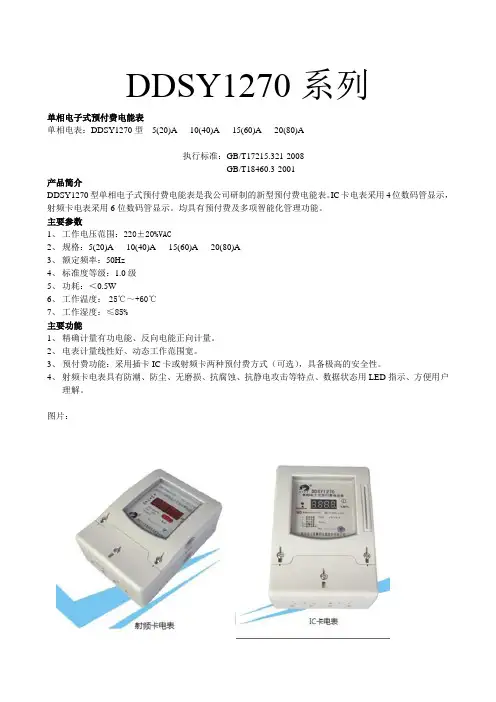

单相电子式预付费电能表使用说明
DDSY1270系列单相电子式预付费电能表单相电表：DDSY1270型5(20)A 10(40)A 15(60)A 20(80)A执行标准：GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型单相电子式预付费电能表是我公司研制的新型预付费电能表。
IC卡电表采用4位数码管显示，射频卡电表采用6位数码管显示。
均具有预付费及多项智能化管理功能。
主要参数1、工作电压范围：220±20%VAC2、规格：5(20)A 10(40)A 15(60)A 20(80)A3、额定频率：50Hz4、标准度等级：1.0级5、功耗：＜0.5W6、工作温度：-25℃～+60℃7、工作湿度：≤85%主要功能1、精确计量有功电能、反向电能正向计量。
2、电表计量线性好、动态工作范围宽。
3、预付费功能：采用插卡IC卡或射频卡两种预付费方式（可选），具备极高的安全性。
4、射频卡电表具有防潮、防尘、无磨损、抗腐蚀、抗静电攻击等特点、数据状态用LED指示、方便用户理解。
图片：DDSY1270单相电子式预付费电能表使用说明书西安北斗星数码信息股份有限公司一、概述DDSY1270型单相电子式预付费电能表是我公司研制的新型智能化电能表，各项技术指标符合GB/T17215-2002《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。
本表数据传输媒介采用非接触式IC卡技术，具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。
数据显示部分采用符合国家标准的6位数码管显示。
数据状态分别用3个LED指示，方便用户理解。
二、产品特点（1）数码管六位显示，用户辨认方便。
（2）采用射频卡技术避免了接触式IC卡的不安全因素。
（3）外观设计简单、新颖，大方三、主要技术指标（1）准确度等级：1.0级，基本误差、启动潜动符合国标要求。
（2）额定电压：220V（3）标定电流：5（20）A、10（40）A、15（60）A（4）功耗：小于0.5W（5）工作环境：-25℃～55℃（6）预付费功能：预收电费，剩余电量为零时自动拉闸断电。
DDSY单相电子式预付费电能表使用说明书
. . DDSY型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。
该产品采用先进的微电子技术进行数据采集、处理及保存。
其性能指标符合GB/T17215-2002 和GB/T18460.3-2001标准。
具有体积小、重量轻、可靠性高、防窃电等特点。
2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。
3.规格（见表1）规格型号准确度等级额定电压（V）标准电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技术指标4．1仪表常数1600imp/kW.h4．2基本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。
电能表应能连续计量电能。
4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。
4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85%4．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。
电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入，见下图：6．测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中＋、－指示处，接线方式如上图。

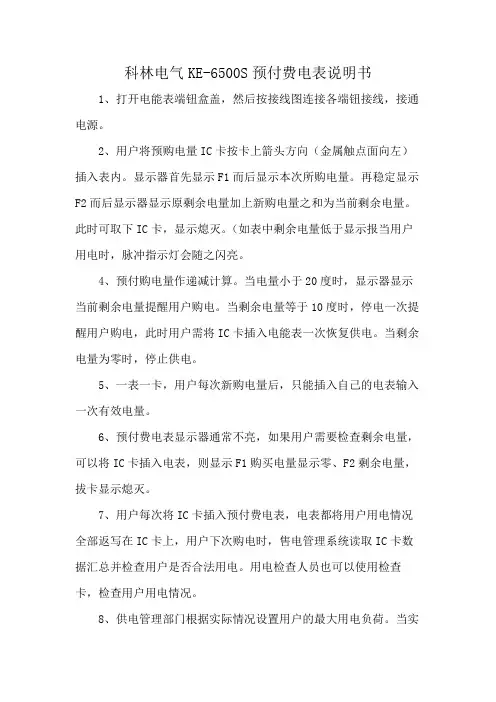

科林电气KE-6500S预付费电表说明书
科林电气KE-6500S预付费电表说明书
1、打开电能表端钮盒盖，然后按接线图连接各端钮接线，接通电源。
2、用户将预购电量IC卡按卡上箭头方向（金属触点面向左）插入表内。
显示器首先显示F1而后显示本次所购电量。
再稳定显示F2而后显示器显示原剩余电量加上新购电量之和为当前剩余电量。
此时可取下IC卡，显示熄灭。
（如表中剩余电量低于显示报当用户用电时，脉冲指示灯会随之闪亮。
4、预付购电量作递减计算。
当电量小于20度时，显示器显示当前剩余电量提醒用户购电。
当剩余电量等于10度时，停电一次提醒用户购电，此时用户需将IC卡插入电能表一次恢复供电。
当剩余电量为零时，停止供电。
5、一表一卡，用户每次新购电量后，只能插入自己的电表输入一次有效电量。
6、预付费电表显示器通常不亮，如果用户需要检查剩余电量，可以将IC卡插入电表，则显示F1购买电量显示零、F2剩余电量，拔卡显示熄灭。
7、用户每次将IC卡插入预付费电表，电表都将用户用电情况全部返写在IC卡上，用户下次购电时，售电管理系统读取IC卡数据汇总并检查用户是否合法用电。
用电检查人员也可以使用检查卡，检查用户用电情况。
8、供电管理部门根据实际情况设置用户的最大用电负荷。
当实
际用电负荷超过设置值时，停止供电，电表显示器显示“E2”，提醒用户减少用电负荷，用户需将IC卡插入电表后恢复供电。
人民电器 DDSY858型单相电子式预付费电能表系列 使用说明书
符合标准：GB/T 17215.321-2008产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
DDSY858型单相电子式预付费电能表一、用途、特点和适用范围DDSY858电子式单相预付费电能表(下称电表)采用微电子技术计量电能，符合GB/T17215.321-2008和GB/T18460.3-2001标准的电表，采用全屏蔽、全密封结构，用先进的单片机处理系统进行数据的采集、处理和保存，具有良好的抗电磁干扰、低自耗节电、防窃电、高过载、长寿命的特点。
主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率(由供电部门限定)；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据；能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。
本电表适用于频率为50Hz或60Hz有功电能计量，安装于室内或室外表箱内使用。
适用于环境温度为-20-+60℃，极限温度为-35-+70℃相对湿度不超过85%，且周围空气中不应有腐蚀性气体，避免尘砂、盐雾、凝露等影响。
二、规格和主要技术参数2.1规格型号等级额定电压额定电流常数DDSY858有功B(1)级有功A(2)级220V2.5(10)A/0.05-0.25(10)A6400imp/kWh5(20)A/0.1-0.25(20)A3200imp/kWh10(40)A/0.2-0.5(40)A1600imp/kWh10(60)A/0.25-0.5(60)A15(60)A/0.48-1(60)A20(80)A/0.6-1.5(80)A800imp/kWh2.2基本误差3.1基本误差限：Itr 为转折电流，Imax 为最大电流。
2.3起动电流：电表在额定电压，额定频率及功率的条件下：1级表为0.004Ib,2级表为0.005Ib 。
2.4潜动：当电表的线路无电流，而加于线路上的电压为额定值的115%时,输出脉冲不多于一个。
DTSY601型三相四线电子式预付费电能表使用说明书
DTSY601型三相四线电子式预付费电能表（液晶显示带485通讯）使用说明书2018E476-33一、用途及适用范围DTSY601型三相四线电子式预付费电能表(数字卡式三相电能表)是以全数字化、智能化的电能计量专用芯片为核心，结合单片机智能处理技术的高性能计量仪表。
具有完全数字化电能计量、智能化收费控制、用户信息管理等多功能的新一代产品。
该电能表是当前改革用电体制，实现电能商品化，解决收费难及调节电网负荷状态的理想产品。
该产品可安装在室内或室外电表箱内。
适应于环境温能为-20℃~45℃，相对湿度不大于85%的条件下使用。
其性能指标符合GB/T 17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》及GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电度表》的要求。
该产品各项性能指标符合标准DL/T 645-2007《多功能表通讯规约》（兼容DL/T 645-1997《多功能表通讯规约》）。
二、主要功能及特点1、标准IC卡硬件加密预收费，供电部门以出售用电卡（IC卡）的方式销售电量预收电费，用户先买后用。
2、集完全数字化计量、电量显示、预付费控制、读卡等多种功能融为一体，具有极高的可靠性。
3、过负载保护。
负载超过设定最大电流连续一段时间，切断供电回路,液晶上闪烁报警符号。
电能表自动延时一段时间将自动合闸。
4、用电IC卡经软硬件多重加密，完全确保数据的安全、正确、可靠。
经过特殊设计，用电IC卡上记录了用户插卡时电表的剩余电量和累计电量以及是否有窃电行为的信息。
5、完善的卡口保护电路，可有效防止各种对卡口恶意攻击的行为。
6、显示剩余电量，显示位数为8位（6位整数，2位小数）。
7、剩余电量达到预报警电量，液晶上闪烁显示剩余电量，以提示用户需输入新的购电量。
8、当电能表中剩余电量为零时，电能表自动跳闸，中断供电，此时，用户必须持购电卡到售电部门购电(供电部门设置可以有透支电量，插入购电卡后用户可以使用一定限值电能)，用带有有效电量的购电卡插入表内后，方可正常供电。
IC卡单相预付费电能表说明书
DDSY3666型单相电子式预付费电能表安装使用说明书浙江永阳科技有限公司一,用途、特点和适应范围DDSY3666单相电子式预付费电能表(下称电表)采用微电子技术计量电能，符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》,GB/T18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》和DL/T 645—2007《多功能电能表通信规约》标准,电表采用全屏蔽、全密封结构，用先进的单片机处理系统进行数据的采集、处理和保存，具有良好的抗电磁干扰、低自耗节电、高精度不需校表、防窃电、高过载、长寿命的特点。
主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率（由供电部门限定）；一卡一表，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据，能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。
DDSY3666系列电子式电能表适用于频率为50HZ或60HZ有功电能计量，安装于室内或室外表箱内使用。
适用于环境温度为-10～+50℃，相对湿度不超过85%，且周围空气不应有腐蚀性气体，避免尘砂、盐雾、凝露等影响。
二,规格和主要技术参数1,2,3,起动:、2级表为0.5%Ib 时,电表能起动和正常计量。
4, 潜动:电表具有防潜动逻辑电路。
电压回路加1.15倍的额定电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
5,功耗:≦2W、10VA。
三,主要结构及工作原理1,主要结构:采用了阻燃ABS外壳，坚固、密封、屏蔽性好。
2,工作原理图:电能表由分压器取得电压采样信号，分流器采取电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。
3,数据处理:电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM中。
由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示，报警、切断状态信号。
DT(S)SY606 三相电子式预付费 电能表(数码管) 使用说明书
DT(S)SY606三相电子式预付费电能表(数码管)使用说明书DTSY606： 2020E740-33DSSY606： 2020E739-33符合标准：GB/T 18460.3-2001安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTSY606型、DSSY606型系列三相电子式预付费电能表(数码管)，采用专用大规模集成电路以及SMT技术，停电数据不丢失，应用计算机管理，通过IC卡购电，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。
本产品可用来计量额定电压、额定频率50Hz的三相交流有功电能，其性能符合GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》和GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》的技术要求。
2主要功能2.1计量功能：能够计量正、反两个方向的有功功率。
且以每0.01kWh向正方向累计一次电量，停电时，剩余电量和累计使用电量等数据不丢失。
2.2辨伪功能：当使用非指定介质时，电能表不会接受指令，拒绝操作。
2.3返写功能：当插入用户的购电卡后，电能表可将当前的剩余电量、使用电量及电能表的运行状态等信息返写入IC卡中，以供售电系统查询。
2.4受检功能：能接受售电管理系统制作的查询卡的检查，并能将当前剩余电量、使用电量及电能表的运行状态等信息返写到查询卡中，以便对电能表的运行状态进行检查。
2.5补遗功能：当用户购电卡丢失，可通过售电系统进行补卡售电，再插入电能表，此时电能表只接受新补的购电卡，拒绝原购电卡。
2.6初始化功能：用户第一次购电时，售电系统为用户建立唯一的档案并将有关信息传递到购电卡上，当用户将购电卡插入电能表时，电能表被初始化并与该购电卡建立一表一卡的关系。
2.7预付费功能：电能表具有先购电，后用电功能，当表内剩余电量不足时报警，剩余电量为零则直接断电或通过控制外部断电装置进行断电。
大华预付费电表说明书
大华预付费电表说明书摘要：一、大华预付费电表简介二、预付费电表工作原理三、大华预付费电表功能特点四、安装与使用说明五、注意事项与故障处理正文：一、大华预付费电表简介大华预付费电表是一款集智能化、节能化、便捷化为一体的高性能电能表。
它采用先进的电子技术，实现用电量的实时计量和预付费功能，为广大用户提供便捷、可靠的用电服务。
大华预付费电表符合我国相关电力行业标准，适用于居民、商业、工业等领域。
二、预付费电表工作原理预付费电表的工作原理主要包括电能计量、费率计算、余额管理、控制与通信等环节。
当用户购买电能后，预付费电表会将购电信息存储在内部芯片中，并根据设定的费率对用电量进行实时计算。
当电表余额不足时，电表会发出预警信号，提醒用户及时购电。
如余额耗尽，电表将自动切断电源，确保用电安全。
三、大华预付费电表功能特点1.实时计量：大华预付费电表能够实时监测用电量，用户可随时了解用电情况。
2.预付费功能：用户先购电后用电，避免欠费停电带来的不便。
3.自动断电保护：当电表余额不足时，自动切断电源，防止用电安全隐患。
4.远程控制与通信：支持远程充值、查询等功能，为用户提供便捷的用电服务。
5.费率灵活设置：可根据用户需求设置不同用电时段的费率，实现分时计费。
6.节能环保：采用低功耗设计，符合绿色环保要求。
四、安装与使用说明1.安装位置：预付费电表应安装在通风、干燥、无腐蚀性气体的地方，避免阳光直射和雨淋。
2.接线方式：按照电表接线图进行正确接线，确保接线牢固可靠。
3.启用方法：安装完成后，使用专用的充值卡进行启用操作。
4.购电充值：用户需提前购买充值卡，并在电表上进行充值操作。
5.查询余额：用户可通过电表上的显示屏查询余额，了解用电情况。
五、注意事项与故障处理1.注意事项：（1）请勿将电表暴露在潮湿、高温、易受撞击的环境中；（2）请勿使用带有腐蚀性的液体清洁电表；（3）请勿损坏电表封印，以免影响用电安全；（4）定期检查电表接线，确保接线牢固无松动。
三相电子式预付费电能表使用说明书及外置互感器接线图
DDSY1270系列三相电子式预付费电能表三相电表：DDSY1270型3x10(40)A 3x15(60)A 3x20(80)A 3x1.5(6)A执行标准：GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型三相电子式预付费电能表是我公司研制的新型预付费电能表。
本表数据传输介采用射频卡技术，具有防潮、防尘、无莫损、抗腐蚀、抗磁电攻击等特点。
数据显示部分采用符合国家标准的6位数码管显示。
数据状态分别用3个LED指示，方便用户理解。
具有预付费及多项智能化管理功能。
主要参数1、准确度等级：有功1.0级2、参比电压：3x220V/380V3、规格: 10(40)A 15(60)A 20(80)A 1.5(6)A4、额定频率：50Hz5、功耗：≤2W,6V A6、工作温度：-25℃～+60℃7、工作湿度：≤85%8、储存和运输温度：-25℃～+70℃9、储存和运输温度：≤85%主要功能1、精确计量有功电能、反向电能正向计量。
2、电表计量线性好、动态工作范围宽。
3、预付费功能：采用射频卡实现预付费，具备极高的安全性。
图片：DTSY1270三相四线预付费电能表使用说明书DTSY1270型三相四线预付费电能表是我公司研制的新型智能化电能表，各项技术指标符合GB/T17215-2008《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。
本表数据传输媒介采用非接触式IC卡技术，具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。
数据显示部分采用符合国家标准的6位数码管显示。
数据状态分别用3个LED指示，方便用户理解。
一、产品特点（1）数码管六位显示，用户辨认方便。
（2）采用射频卡技术避免了接触式IC卡的不安全因素。
（3）外观设计简单、新颖，大方二、主要技术指标（1）准确度等级：1.0级，基本误差、启动潜动符合国标要求。
（2）脉冲常数：1600imp/kWh（3）电压量程：3X220/380 V（4）电流量程：3X1.5（6）A（5）功耗：小于2W（6）工作环境：-25℃～55℃（7）预付费功能：预收电费，剩余电量为零时自动拉闸断电。
单相电子式预付费电能表DDSY1351-F开通说明书
单相电子式预付费电能表DDSY1351-F（读卡通信版）开通说明书目录一、概述 (2)二、主要特点及参数 (2)1外观如图 (2)2、功能特点 (2)3、技术参数如表（一） (4)三、安装说明 (5)四、使用说明 (6)1. 系统使用卡种类及功能说明 (6)2电表通信功能说明 (7)3电表显示与操作说明 (7)4．新表开通和调试以及系统操作流程 (11)4.1 新表开通 (12)4.2电表清零操作 (13)4.3购电与电量下载 (14)4.4低电量报警 (14)4.5超负荷的控制 (14)4.6透支用电 (15)4.7 恶载断电 (16)4.8 补卡操作 (16)4.9退电操作 (16)4.10换表操作 (17)4.11．换房间 (17)5.提示符说明 (17)五、安装及电表开注意事项 (18)六、运输和存储 (19)七、注意事项 (19)八、保修期限 (19)一、概述单相电子式预付费电能表DDSY1351-F型，产品符合GB/T 17215.321-2008《静止式有功电能表(1级和2级)》、GB/T 18460.3-2001 （IC卡预付费售电系统第3部分：预付费电度表）和JJG 596-1999（电子式电能表检定规程）等相关的标准和要求，集管理和自动控制为一体，用电预付费，计量准确，切断可靠,可以提高供电管理效率，满足社区、学生公寓、集体宿舍用电的管理需求。
本款电表集成于我公司的校园一卡通系统，一表多卡，使用方便。
二、主要特点及参数1外观如图图12、功能特点●采用Philips公司的Mifare卡，符合ISO/ICE 14443A标准，数据安全可靠。
●采用先进计量和控制芯片 ,具有判断大功率阻性负载的功能，能够实现恶载和超载断电，有功电能计量准确。
●采用外部E2PROM保存数据，寿命长达10年，支持掉电保存数据功能，数据保存安全可靠.●一表多卡，可多卡购电，支持退电，补电操作。
●智能管理：下载电量，计量用电量，根据剩余电量实现开断继电器管理。
科陆电子 DDSY720 单相预付费电能表 说明书
DDSY720单相预付费电能表使用说明书（A4-BZ1.0）粤制00000346号深圳市科陆电子科技股份有限公司Un Re gi st er ed1一、概述DDSY720系列单相电子式预付费电能表是深圳市科陆电子科技股份有限公司研制生产的新一代产品，实现单个居民用户的用电计量和先付费后用电的功能。
采用CPU 卡，具有优良的保密性能。
本产品性能指标符合《GB/T 17215-2002 1级和2级静止式交流有功电能表》，《GB/T 18460.3-2001 IC 卡预付费售电系统 第3部分：预付费电能表》和《DL/T645-1997多功能电能表通信规约》等标准的要求，IC 卡口数据交换符合ISO/IEC 7816标准。
二、工作原理简述本产品采用专用电能计量芯片实现单相交流有功电能的准确计量，输出电能脉冲信号送CPU 进行处理，同时点亮电能脉冲指示灯。
单片机对电量进行处理后结果保存在数据存储器中，数据可以通过LCD 显示，也可通过通信接口与外部接口进行数据交换。
并且具有IC卡口数据交换功能。
图1：原理方框图Un Rd2三、功能及特点Ø 采用低功耗高性能的微处理器，外围元器件少，结构简单，选用长寿命高可靠的元器件，确保整表能长期安全可靠地运行。
Ø 有功电能计量准确，长期工作不需要调校。
Ø LCD 显示和LED 报警灯指示。
Ø 支持RS485通信，实现远程集中抄表。
Ø 支持红外通信，实现本地抄表和维护。
ØCPU 卡预付费功能。
四、技术参数4.1规格型号型号 规格5(20)A 10(40)A DDSY720220V20(80)A4.2主要技术参数 额定频率 50 Hz工作电压范围 0.7 U n ～1.3 U n 准确度等级 1.0级、2.0级 起动电流 0.004Ib电压线路功耗 ≤1.2W/10VA 显示方式LCD 显示 正常工作温度范围 -25～+55 ℃ 极限工作温度范围 -30～+65 ℃ 存储和运输温度 -40～+70 ℃年平均相对湿度 ≤85% 数据保存有效期 30年 产品设计寿命 > 10年4.3机械参数Un Re gi st er ed3外形尺寸 长×宽×高 =179.5mm×126mm×73.5mm净重 约0.62 Kg五、功能说明5.1计量功能计量正、反相有功，具有电流反向正计功能。
DDSY单相电子式预付费电能表使用说明书
DDSY（一）型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。
该产品采用先进的微电子技术进行数据采集、处理及保存。
其性能指标符合GB/T17215-2002和GB/T18460.3-2001。
具有体积小、重量轻、可靠性高、防窃电等特点。
2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。
3.规格（见表1）规格型号准确度等级额定电压（V）电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技术指标4．1仪表常数1600imp/kW.h 4．2基本误差(见表)负载电流功率因数基本误差1.0 级2.0 级0.05 Ib~0.1Ib 1.0 ±1.5 ±2.50.1Ib~I MAX 1.0 ±1.0 ±2.00.1 Ib~0.2Ib0.5L 0.8C ±1.5 ±2.50.2 Ib~I MAX0.5L 0.8C ±1.0 ±2.04．3起动电能表在额定电压,额定频率及功率因数为1.0的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。
电能表应能连续计量电能。
4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。
4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85%4．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。
DDSY单相电子式预付费电能表使用说明书
DDSY单相电子式预付费电能表使用说
明书
DDSY型电子式IC卡预付费单相电能表
使
用
说
明
书
1.概述
DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。
该产品采用先进的微电子技术进行数据采集、处理及保存。
其性能指标符合GB/T17215- 和GB/T18460.3- 标准。
具有体积小、重量轻、可靠性高、防窃电等特点。
2.工作原理
电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并经过电卡接口与电能卡（IC卡）传递数据。
3.规格（见表1）
4.技术指标
4．1仪表常数1600imp/kW.h
4．2基本误差(见表)
4．3起动
电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。
电能表应能连续计量电能。
4．4潜动
当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。
4．5电气参数。
DDSY单相电子式预付费电能表使用说明书
DDSY 型电子式IC 卡预付费单相电能表使用说明1. 概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz的交流单相有功电能，实现先付费后用电的管理功能。
该产品采用先进的微电子技术进行数据采集、处理及保存。
其性能指标符合GB/T17215-2002 和GB/T18460.3-2001 标准。
具有体积小、重量轻、可靠性高、防窃电等特点。
2. 工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC 卡）传递数据。
3. 规格（见表1）4. 技术指标4. 1 仪表常数1600imp/kW.h4. 2基本误差（见表）4. 3起动电能表在额定电压，额定频率及功率因数为 1.0的条件下，当负载电流为0.4%（1.0级）,0.5%（2.0级）时。
电能表应能连续计量电能。
4. 4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。
4 . 5电气参数正常工作电压：0.9〜1.1额定电压极限工作电压：0.8〜1.15额定电压绝缘电压:>2000VAC功率消耗：W 2W和10VA4. 6适用条件正常工作温度：-10 C〜+45 °C极限工作温度：-25 C〜+55 C存储和运输温度：-25 C〜+70 C年平均温度：W 75%一年中的30天（以自然方式扩散）温度可达 95% 其余时间有时可达85%4 . 7机械参数外型尺寸：175mm xi17mm X58mm 重量：约0.75Kg5. 安装和接线 5. 1安装电能表应安装在室内使用，安装电能表的底板应放在坚固耐火的墙上 建议安装在高度为1.8米左右。
电能表外形如下图1:5. 2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引□ L㉚ST -Q- -------------------------------------- ftDDSY 使用说明书入，见下图:相线 ----L零线 -------------注：⑤为脉冲输出端+⑥为脉冲地端6 .测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中 +、-指示处，接线方式如上图氐j "p123){4 5 6Vcc5 〜6V12341f y/7 .运输与储存电能表运输不应受到剧烈冲击，并应根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定运输和储存。
三相电子式预付费电能表DTSY541 DSSY531 使用说明书
使用说明书产品型号：DTSY541DSSY531技术方案：FIa(VA)文件图号：HL8.466.748文件版本：V1.0编制：王秋平审核：朱林标准化：孙勤飞审定：吴舟群日期：2018.4.28华立科技股份有限公司使用说明书印制要求1.使用说明书封面、内页及封底的纸张均采用普通纸，即70g双胶纸。
2.纸张尺寸为148*210mm，要求边与边直角。
3.采用双面印刷胶印工艺，正反面版面不能错位，文字排列母线与底边平行度不大于0.5，版面左右宽度差不大于1。
4.字及图案对称，均匀排列，清晰美观。
5.采用多页装订成册形式，二个装订针在装订中性线上，不能歪斜。
6.印制色彩为黑色GB/T3181-2008和425C。
7.在使用说明书封底“供应商代码”处印上使用说明书制作商代码。
DTSY541DSSY531型三相电子式预付费电能表使用说明书华立科技股份有限公司三相电子式预付费电能表使用说明书11.概述DTSY541/DSSY531型三相电子式预付费电能表（以下简称"仪表")采用国际先进的超低功耗大规模集成电路技术及SMT 工艺制造，关键元器件选用国际知名品牌。
本仪表采用液晶显示方式，具有补遗、迭加、超容报警、预警提醒、自动拉闸断电、远程购电、保电、防窃电等功能。
本仪表符合GB/T 17215.321-2008、GB/T 18460.3-2001和DL/T645-2007等标准的要求。
2.规格型号型号规格准确度等级DTSY5413×220V/380V 3×1.5（6）A有功1级3×220V/380V 3×3(6)A3×220V/380V 3×5(20)A3×220V/380V 3×5(30)A3×220V/380V 3×5(40)A3×220V/380V 3×5(60)A3×220V/380V 3×10(40)A3×220V/380V 3×10(60)A3×220V/380V 3×15(60)A3×220V/380V 3×10(80)A3×220V/380V 3×20(80)A3×220V/380V 3×20(100)A3×220V/380V 3×30(100)ADSS5313×100V3×1.5（6）A3×100V 3×3（6）A 3.主要技术指标3.1正常工作电压：0.9Un～1.1Un；三相电子式预付费电能表使用说明书3.2正常工作温度范围：－25℃～＋75℃；3.3参比相对湿度：45%～75%；工作相对湿度：不大于95%；3.4电压线路功耗:有功功耗≤1W、视在功耗≤8VA；3.5起动电流：互感式：有功0.002In(1.0)直接式：有功0.004In(1.0)若客户有特殊要求，则按照客户要求设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预付费电能表使用说明
尊敬的用户：
您好！为方便您使用本公司生产的预付费电能表，请阅读以下内容。
一、预付费电能表应用计算机管理，先购电后用电，该电表采用一表一卡，专卡专用（用户持有的IC卡不能互换），失卡不失电，可补卡再用。
电卡能双向传递数据，达报警电量时能提醒用户购电，当电量为零时，将自动拉闸断电。
二、电表上电后将依次显示以下内容。
电表厂号后六位数（CH××××××）、电表常数（HC== ××××）、产品版本号（0321 20C1）、剩余电量（××××××）。
（本提示仅供物业及电工人员作参考）
三、当您领到物业部门发放的购电卡时，确认好电表后将电卡（金属芯片朝内）垂直插入对应的电表卡槽，如是有效购电卡，则电表自动将数据读入表内，数码管（LED）显示屏依次显示：最近一次购电量（P0= = ××××）、总购电量（P= ××××××）、购电次数（PC== ××××）、报警电量（P1 ==××××）、赊欠限量（P2 ==0000）、限容功率（FOX=××：××）。
拔卡后请妥善保存。
四、电表运行过程中，每间隔30秒轮流显示表内剩余电量及总用电量。
（当显示屏左上角小指示灯点亮时，显示总用电电量；当显示屏左下角小指示灯点亮时，显示剩余电量）
1、总用电量分两段显示：第一段显示十万位、万位、千位、百位数值，第二段显示十位、个位及小数位数值；
2、剩余电量分两段显示：第一段显示千位、百位的数值，接下来再显示十位、个位及小数位的数值。
五、当表内的剩余电量小于报警电量的2倍时，报警指示灯将闪烁显示提醒用户购电；当表内剩余电量小于报警电量时，报警指示灯将常亮提醒。
购电前，用户须将电卡插入电表卡座一次，便于将电表内数据送回计算机数据库。
六、当电表运行过程中，如报警指示灯快速闪烁，则警告用户已超容用电。
如该电表被设置为超容断电限容方式，则超容用电30秒后，将拉闸3分钟。
此时用户插入购电卡可立即恢复供电。
七、当管理系统将限容方式设置成“超容断电”模式，在报警提醒时用户未插卡响应，则当剩余电量为用户约定的报警电量时，电表拉闸断电警告，此时将电卡在电表卡座上插一次即可恢复供电。
