[整理版]正确选取地震波地震波的选取方法 (MIDAS(2009-05-16 22:51:32)转载?标签: 分类: 结构专业杂谈建筑抗震设计规范(GB 50011-2001)的5.1.2条文说明中规定，正确选择输入的地震加速度时程曲线，要满足地震动三要素的要求，即频谱特性、有效峰值和持续时间要符合规定。

频谱特性可用地震影响系数曲线表征，依据所处的场地类别和设计地震分组确定。

这句话的含义是选择的实际地震波所处场地的设计分组(震中距离、震级大小)和场地类别(场地条件)应与要分析的结构物所处场地的相同，简单的说两者的特征周期Tg值应接近或相同。

特征周期Tg值的计算方法见下面公式(1)、(2)、(3)。

加速度有效峰值按建筑抗震设计规范(GB 50011-2001)中的表5.1.2-2采用。

地震波的加速度有效峰值的计算方法见下面公式(1)及下面说明。

持续时间的概念不是指地震波数据中总的时间长度。

持时Td的定义可分为两大类，一类是以地震动幅值的绝对值来定义的绝对持时，即指地震地面加速度值大于某值的时间总和，即绝对值,a(t),,k*g的时间总和，k常取为0.05;另一类为以相对值定义的相对持时，即最先与最后一个k*amax之间的时段长度，k ,0.5。

不论实际的强震记录还是人工模拟波形，一般持续时间取结构一般取0.3基本周期的5,10倍。

说明:有效峰值加速度 EPA,Sa/2.5 (1)有效峰值速度 EPV,Sv/2.5 (2)特征周期Tg = 2π*EPV/EPA (3)1978年美国ATC,3规范中将阻尼比为5,的加速度反应谱取周期为0.1-0.5秒之间的值平均为Sa，将阻尼比为5%的速度反应谱取周期为0.5-2秒之间的值平均为Sv(或取1s附近的平均速度反应谱)，上面公式中常数2.5为0.05组尼比加速度反应谱的平均放大系数。

上述方法使用的是将频段固定的方法来求EPA和EPV，1990年的《中国地震烈度区划图》采用了不固定频段的方法分析各条反应谱确定其相应的平台频段。

三分量地震采集方1

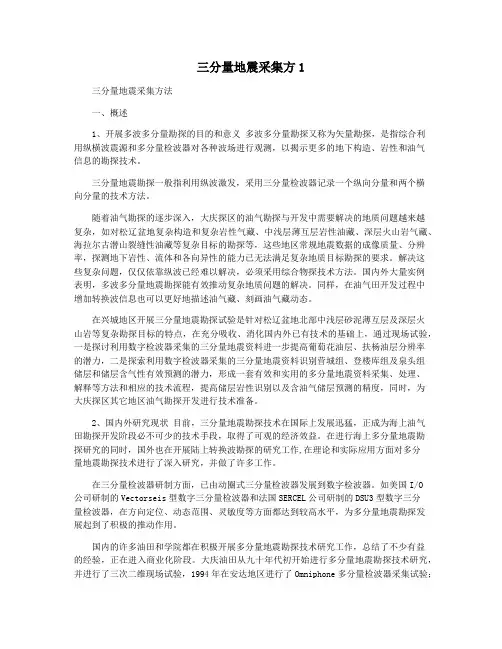

三分量地震采集方1三分量地震采集方法一、概述1、开展多波多分量勘探的目的和意义多波多分量勘探又称为矢量勘探，是指综合利用纵横波震源和多分量检波器对各种波场进行观测，以揭示更多的地下构造、岩性和油气信息的勘探技术。
