塞规环规使用说明
螺纹塞规及针规的使用方法(共10张PPT)
螺纹塞规（通止规）：
主要用于检测产品内径
“T”表示与产品对锁时可通 过
“Z”表示与产品对锁时不 可通过
螺纹环规型号：
“M”表示普通螺纹
“12”表示公稱直徑 “1”表示螺距 “6g”表示精度
第四页，共10页。
螺纹环规（通止规）：
主要用于检测产品外径
42 → No go →判定OK 螺纹环规”Z”头与产品锁合时，产品 42→Go →判定NG(此种现象產品內徑偏大) 所选螺纹环规型号必需与测试产品 40→No go →→ No go →→No go →判定NG 所选螺纹塞规型号必需与测试产品 根据产品的公差选择合适的针规检验，具 螺纹塞规及针规的使用方法 “Z”表示与产品对锁时不可通过 通止规及塞（环）规照片 40→No go →→ No go →→No go →判定NG 需用防锈油每月对其进行保养 将针规套至盒内检测用的辅助工具内固定住，如下图所示： 的型号一致（可对照样品的工程图面）
1.所选螺纹环规型号必需与测试产品 的型号一致（可对照样品的工程图面）
2. 螺纹环规“T”头与产品锁合时，产品
螺牙需全部锁入
3. 螺纹环规”Z”头与产品锁合时，产品
螺牙锁入不得超过3圈
第九页，共10页。
第十页，共10页。
测试样品
螺纹塞规 （通止规）
螺纹塞规型号
使用方法及注意事项：
1.所选螺纹塞规型号必需与测试产品 的型号一致（可对照样品的工程图面）
2.螺纹塞规“T”头与产品锁合时，产品
螺牙需全部锁入
3.螺纹塞规”Z”头与产品锁合时，产品 螺牙锁入不得超过3圈
第八页，共10页。
测试样品
பைடு நூலகம்
螺纹环规
光滑通止规及塞规、环规使用说明讲课讲稿
光滑通止规及塞规、环规使用说明一、光滑通止规的使用说明1量具名称光滑通止规、2操作方法2.1使用前先检查光滑通止规是否在检定有效期内，有无损坏、生锈现象；2.2将光滑通止规测量面和工件表面擦净，以免影响测量准确度和加快磨损；2.3光滑通止规通端应能顺利通过工件，光滑通止规的止端应不能通过工件，产品合格；2.4通规不过，内径小了，产品不合格；止规通过，内径大了，产品不合格；2.5光滑通止规使用后，应及时擦净、涂油，放在专用盒中，防止生锈。
3量具使用维护、核查方法3.1光滑通止规检定周期一般以检定计划为依据，对于通止规超出有效期的，请及时与量具管理员联系送检；3.2操作者在量具使用过程中，必须轻拿轻放，不可掉在地上，如若发生磕碰、跌落等异常现象，请及时与量具管理员联系，管理员根据情况进行检定等处理。
止端通端二、检测NPT 螺纹环规、塞规使用方法及注意事项 1.使用方法检测NPT 内外螺纹一般只用三基面螺纹环规、塞规。
见下图1图1测外螺纹时用手将螺纹环规旋进待测外螺纹，待测外螺纹体在螺纹环规上下两基面之间均为合格。
下基上基基准环规三基面此时被测螺纹体高于下基面则被测螺纹体螺纹偏小，已超出标准范将螺纹环规旋进待测外螺纹，待测外螺纹体与基准面平行螺纹为标准。
此时被测螺纹体底于上基面则被测螺纹体螺纹测内螺纹时将螺纹塞规旋进待测内螺纹，待测内螺纹体在螺纹塞规上下两基面之间均为合格。
2.注意事项安全注意事项非量规检查目的请勿使用。
螺纹部及量规部的边角因为存在功能性尖锐部分，因此容易造成操作人员受伤，请加以注意。
需要检查的产品或量规处于运动状态时去请勿检查量规。
使用前的注意事项请用轻油或白灯油侵袭量规及产品或以干净的布擦拭。
上基面基准面基准面下基面将螺纹塞规旋进待测外螺纹，待测外螺纹体与基准面平行螺纹为标此时被测螺纹体高于下基面则被测螺纹体螺纹偏大，已超出标准范此时被测螺纹体底于上基面则被测螺纹体螺纹偏小,不在标准范围确认量规是否存在的锈迹、伤痕、毛刺等。
塞规环规使用说明
塞规环规使用说明塞规（Caliper）和环规（Divider）是一种常见的测量工具，在各种工程和制造领域被广泛应用。
它们可以用于测量线距、直径、长度、角度等各种物理量。
本文将介绍塞规和环规的使用方法和注意事项。
一、塞规的使用方法和注意事项：1.缩小测量范围：如果要测量一个小孔或窄缝的直径，首先要把塞规的测量范围缩小到与被测尺寸相同的范围。
这可以通过调节两只测量腿的距离来实现。
2.调整测量腿：将塞规放置在待测物体上，轻轻旋转调整塞规的测量腿，直到它们紧密地贴合在物体上。
确保测量腿的末端和物体的表面平行。
3.读数：读取塞规上的刻度值来确定被测物体的尺寸。
正常塞规的最小刻度是0.1毫米或0.02英寸。
为了减小误差，可以多次测量，并取平均值作为最终结果。
4.避免误差：使用塞规测量时，应避免过度施加力量，以免造成测量误差。
同时，还要确保塞规的测量腿没有松动，这可能导致测量结果不准确。
5.保养和储存：使用完毕后，应将塞规擦拭干净并涂上一层防锈剂，以防止生锈。
存放时，应将塞规置于干燥的地方，避免与尖锐物品接触，以免刮伤测量腿。
二、环规的使用方法和注意事项：1.调整距离：将环规放置在待测物体上，轻轻调整两只测量腿的距离，直到它们紧密地贴合在物体上。
确保测量腿的末端和物体的表面平行。
2.读数：读取环规上的刻度值来确定被测物体的尺寸。
正常环规的最小刻度是0.1毫米或0.02英寸。
与塞规一样，为了减小误差，可以多次测量，并取平均值作为最终结果。
3.测量角度：环规还可以用于测量角度。
将环规的测量腿放在角度上，调整腿的距离，直到它们与被测角度的两条边分别贴合。
然后，可以通过刻度上的数值来确定角度的大小。
4.避免误差：使用环规测量时，同样要避免过度施加力量，以免造成测量误差。
此外，还要确保测量腿没有松动，这可能导致测量结果不准确。
5.保养和储存：使用完毕后，应将环规擦拭干净并涂上一层防锈剂，以防止生锈。
存放时，应将环规置于干燥的地方，避免与尖锐物品接触，以免刮伤测量腿。
螺纹塞规、环规操作规程
量、检具操作规范
文件名称
文件编号：QMSP10-26
螺纹塞规、环规操作规范
版本号1.00
共2页
1.0目的规范使用公司螺纹塞规、环规。
2.0范围本规程适用于公司螺纹塞规、环规的使用指导。
3.0定义无
4.0职责螺纹塞规、环规使用者应根据作业指导书要求,确保操作过程正确；并负责仪器的维护和保养。
5.1.5螺纹中径就是螺纹的公称直径，即一般螺纹“M**”里的*代表的数值，它是一个介于大径（外螺纹为牙顶直径，内螺纹为牙底直径）和小径（同大径含义相反）之间的一个直径。
5.2螺纹环规的使用方法：
5.2.1通规—使用时应注意被测螺纹公差等级及偏差代号与环规标识的公差等级、偏差代号相同（如M24*1.5-6h与M24*1.5-5g两种规格外形相同，其螺纹公差带不相同），检验过程中首先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大拇指与食指转动环规，使其在自由状态下旋合通过螺纹全部长度判定合格，否则以不通判定。
5.2.2止规—使用时注意被测螺纹公差等级及偏差代号与环规标识公差等级、偏差代号相同，检验过程中首先要清理干净被测螺纹油污及杂质，然后在环规与被测螺纹对正后，用大拇指和食指转动环规，旋入螺纹在两个螺距之内为合格，否则判定为不合格品。
5.3维护与保养
5.3.1螺纹塞规、环规使用完毕后，应及时清理干净测量部位附着物，存放在规定的量具盒内。
5.3.2使用时轻拿轻放，以防止磕碰而损坏测量表面。
5.3.3严禁将量具作为切屑工具强制旋入螺纹，避免造成早期磨损。
编制/日期
审核/日期
批准/日期
5.0程序
5.1螺纹塞规的使用方法：
5.1.1普通螺纹的是多参数要素，有两类检测方法：综合检验和单项检验。
塞规作业指导书
塞规作业指导书引言概述：塞规是一种常用的测量工具，广泛应用于制造业和机械加工领域。
本文将详细介绍塞规的使用方法和注意事项，以帮助读者正确使用塞规进行测量。
一、塞规的基本概念和结构1.1 塞规的定义：塞规是一种用于测量孔径尺寸的工具，由测量柄和测量头组成。
1.2 塞规的结构：测量柄一般为圆柱形，一端连接测量头，另一端有刻度尺。
测量头通常为圆柱形，根据测量要求有不同的直径。
1.3 塞规的分类：塞规按照测量范围和精度分为标准塞规和测量塞规。
标准塞规用于检查孔径的尺寸是否合格，而测量塞规用于测量孔径的实际尺寸。
二、塞规的使用方法2.1 准备工作：选取适当的塞规，清洁塞规表面，并确保测量孔的表面也干净。
2.2 测量操作：将塞规轻轻插入待测孔内，确保与孔壁接触紧密。
然后，通过旋转塞规刻度尺，观察刻度尺与孔壁之间的间隙，确定孔径尺寸。
2.3 测量记录：将测量结果记录在测量记录表中，包括塞规型号、测量日期、测量值等信息。
三、塞规的使用注意事项3.1 选择合适的塞规：根据待测孔径范围选择合适的塞规，避免使用过大或过小的塞规。
3.2 注意测量力度：插入塞规时，要保持适当的力度，避免过度压入或松动。
3.3 防止测量误差：在插入塞规时，要确保塞规与孔壁接触紧密，避免产生测量误差。
四、塞规的维护与保养4.1 定期清洁：使用后应及时清洁塞规表面，避免灰尘和污垢对测量结果的影响。
4.2 防止碰撞：塞规应妥善保管，避免与其他硬物碰撞，以免损坏测量头。
4.3 定期校准：为确保测量结果的准确性，塞规应定期送检校准。
五、塞规的应用领域5.1 机械加工：塞规用于测量零件的孔径尺寸，确保零件的尺寸符合要求。
5.2 制造业：塞规用于检查产品的孔径尺寸，确保产品质量。
5.3 质量控制：塞规用于质量控制过程中的检测和测量，确保产品符合标准要求。
结论：通过本文的介绍，我们了解了塞规的基本概念和结构，学习了塞规的使用方法和注意事项，并了解了塞规的维护与保养要点。

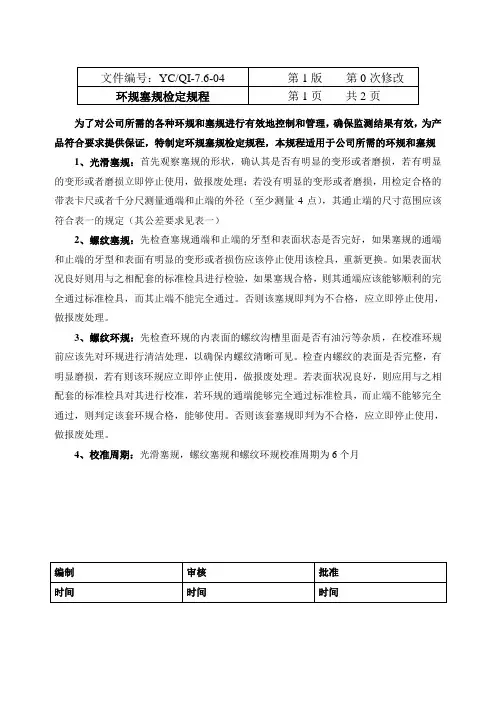

塞规环规检定规程修改版
为了对公司所需的各种环规和塞规进行有效地控制和管理，确保监测结果有效，为产品符合要求提供保证，特制定环规塞规检定规程，本规程适用于公司所需的环规和塞规
1、光滑塞规：首先观察塞规的形状，确认其是否有明显的变形或者磨损，若有明显的变形或者磨损立即停止使用，做报废处理；若没有明显的变形或者磨损，用检定合格的带表卡尺或者千分尺测量通端和止端的外径（至少测量4点），其通止端的尺寸范围应该符合表一的规定（其公差要求见表一）
2、螺纹塞规：先检查塞规通端和止端的牙型和表面状态是否完好，如果塞规的通端和止端的牙型和表面有明显的变形或者损伤应该停止使用该检具，重新更换。
如果表面状况良好则用与之相配套的标准检具进行检验，如果塞规合格，则其通端应该能够顺利的完全通过标准检具，而其止端不能完全通过。
否则该塞规即判为不合格，应立即停止使用，做报废处理。
3、螺纹环规：先检查环规的内表面的螺纹沟槽里面是否有油污等杂质，在校准环规前应该先对环规进行清洁处理，以确保内螺纹清晰可见。
检查内螺纹的表面是否完整，有明显磨损，若有则该环规应立即停止使用，做报废处理。
若表面状况良好，则应用与之相配套的标准检具对其进行校准，若环规的通端能够完全通过标准检具，而止端不能够完全通过，则判定该套环规合格，能够使用。
否则该套塞规即判为不合格，应立即停止使用，做报废处理。
4、校准周期：光滑塞规，螺纹塞规和螺纹环规校准周期为6个月
表一：光滑塞规通端止端允差表H8级单位：㎜
相关表单：《检测设备台账》（ZZ/QR-7.6-01）
《检测设备周期检定计划表》（ZZ/QR-7.6-02）
《检测设备周期检定计录表》（ZZ/QR-7.6-03）。
螺纹塞规及针规的使用方法(共10张PPT)
举例如下：
产品孔径spec为： 如：1.选择0.40→Go →0.42 → No go →判定OK
如：选择0.40→No go →→No go →→go →判定OK
如：1.选择0.40→Go 品內徑偏大)
如：选择0.40→No go →→ No go →→No go → 判定NG (此种现象产品内径偏小）
通止规使用方法及注意事项
测试样品
螺纹塞规
（通止规）
螺纹塞规型号
使用方法及注意事项：
1.所选螺纹塞规型号必需与测试产品 的型号一致（可对照样品的工程图面）
2.螺纹塞规“T”头与产品锁合时，产品
螺牙需全部锁入
3.螺纹塞规”Z”头与产品锁合时，产品 螺牙锁入不得超过3圈
测试样品
螺纹环规 （通止规）
使用方法及注意事项：
1.所选螺纹环规型号必需与测试产品
的型号一致（可对照样品的工程图面）
2. 螺纹环规“T”头与产品锁合时，产品 螺牙需全部锁入
3. 螺纹环规”Z”头与产品锁合时，产品
螺牙锁入不得超过3圈
螺纹塞规及针规的使用方法
目录
螺纹塞规&针规适用范围 针规使用方法及注意事项 螺纹塞规使用方法及注意事项
通止规及塞（环）规照片
“T”表示与产品对锁时可通过
“Z”表示与产品对锁时不可通 过
螺纹塞规型号： “M”表示普通螺纹
“16”表示公稱直徑 “1.5”表示螺距
“6H”表示精度
螺纹塞规（通止规）：
注意事项：
1.针规不可用手触摸
2.需用防锈油每月对其进行保养
所选螺纹根环据规产型品号的必需公与差测选试择产品合适的针规检验，具
螺纹塞体规如“T”头下与图产所品锁示合：时，产品
锥度塞规及锥度环规说明
锥度塞规及锥度环规说明一、锥度塞规说明：1.工件动盘被测量锥度部分如图1所示：图12.用于测量动盘锥度的锥度塞规设计计算结果如表1所示：尺寸（mm）计算结果（mm）极限偏差（mm）α1为工件α角α1/2＝tg-1（（209-202.5）/2×195）α1＝1.909683°（折合1°54′34.8″）±10″m m＝（ES-EI)/2tg(α/2)m＝（0.072-0）/（2tg（1°54′34.8″/2））m＝2.16（0/-0.06）δδ＝0.2mtg（α/2）且0.005≤δ≤0.02δ＝0.2×2.16×tg（1°54′34.8″/2）δ＝0.0072为D1上偏差D1D1=D+ESD1=209+0.072D1=209.072(+0.0072/0)D1S D1S=D1-δD1S=209.072-0.0072 D1S=209.0648l 为工件长度195暂定为±0.05R 8图2二、锥度环规说明：1.工件主轴被测量锥度部分如图3所示：图32.用于测量主轴锥度的锥度环规设计计算结果如表2所示：尺寸（mm）计算结果（mm）极限偏差（mm）α1为工件α角1.909683°（折合1°54′34.8″）m m＝（es-ei)/2tg(α/2) （0/-0.06）m＝（0-（-0.046））/（2tg（1°54′34.8″/2））m＝1.38D1D1=D+esD1=209.6+0D1=209.6l为工件长度198暂定为±0.05 d1d1＝D1-2×l×tg（α/2）d1＝209.6-2×198×tg（1.909683/2）d1＝203图44.附注：锥度环规的锥角在制造时难以测量的控制，一般配有校对塞规。
锥度环规按照校对塞规配作，并做涂色检验锥角，接触面积应不少于90％。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塞规环规使用说明 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
检测NPT 螺纹环规、塞规使用方法及注意事项
1.使用方法
检测NPT 内外螺纹一般只用三基面螺纹环规、塞规。
见下图1
图1 测外螺纹时用手将螺纹环规旋进待测外螺纹，待测外螺纹体在螺纹环规上下两基面之
间均为合格。
测内螺纹时将螺纹塞规旋进待测内螺纹，待测内螺纹体在螺纹塞规上下两基面之间均为合
格。
下
上
基基
准
环规三基面
此时被测螺纹体高于下基面则被将螺纹环规旋进待测
外螺纹，待测外螺纹此时被测螺纹体
底于上基面则被
2.注意事项
安全注意事项
非量规检查目的请勿使用。
螺纹部及量规部的边角因为存在功能性尖锐部分，因此容易造成操作人员受伤，请加以注意。
需要检查的产品或量规处于运动状态时去请勿检查量规。
上基面 基准面 基准面
下基面
将螺纹塞规旋进待测外螺纹，待测外此时被测螺纹体高于下基面则被此时被测螺纹体底于上基面则被
使用前的注意事项
请用轻油或白灯油侵袭量规及产品或以干净的布擦拭。
确认量规是否存在的锈迹、伤痕、毛刺等。
使用时的注意事项
以抗锈润滑油充分涂抹。
请勿对了量规施加冲击。
保管时的注意事项
保管量规时，应先去除灰尘、切屑等，以防止生锈。
将量规存放在无湿气且温度变化不大的场所。
定期点检
无论使用情况如何，都应定期进行检查。
