初三物理家庭用电常识知识点梳理及典型例题解析

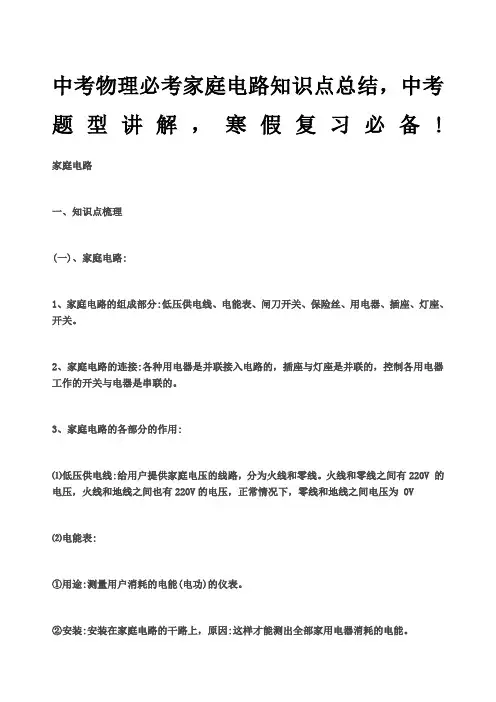

家庭电路的组成如下图所示家庭电路的基本组成依次是：①进户线②电能表③总开关④保险装置⑤插座⑥电灯⑦开关①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。

③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。

④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。

保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。

⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。

在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。

接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。

⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。

利用电能工作，将电能转化为其他形式能。

⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。

知识点二零线与火线的识别1．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。

试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。

由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。

知识点三触电及漏电保护1．触电：触电是指一定强度的电流通过人体所引起的伤害事故。

2．触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。

3．触电急救：切断电源，积极救护①发生触电事故，要立即切断电源或用干燥的木棍竹竿等绝缘体将电线挑开，迅速使触电的人脱离电源。

②发生电失火时，要先切断电源，绝对不要泼水救火。

③对触电者进行人工呼吸抢救或打120急救。

基础型典例例1．请用笔画线代替导线，将下图中的连有开关的电灯和三孔插座接入家庭电路中解析：在实际的家庭电路的连接中，应该注意：开关接在用电器与火线之间，三孔插座，应注意“左零右火升华：对螺丝口灯泡来说，正确接法应具备三条：①开关与灯泡串联②开关接在火线上③火线通过开关后应接在灯座顶部的金属片上，零线应接在灯座螺旋套上。

2、如图甲、乙、丙、丁所示四种关于螺丝口灯座和开关的连接中正确的是( )3．如图所示，家庭电路中安装了两盏白炽灯和一个插座，其中安错的元件是( )A．插座B 保险丝A和开关S1B．插座B 保险丝A和开关S2C．插座B 灯泡L2和开关S2D．保险丝A，灯泡L1和开关S14、如图所示的电路中，安装错误的是( )A．电灯L1和开关S1B．电灯L2和开关S2C．插座C和DD．只有插座C5、．如图所示的电路，开关闭合后，灯不亮用试电笔测试A、B、C、D四处时，发现只有在B处时氖管不发光，那么故障可能是( )A．火线、零线短路B．灯开路C．进户线零线开路D．B、C之间某处开路6、如图所示电路是新安装的照明电路，已知两个并联灯泡的灯头接线，其中一个存在一处故障，小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡，当只闭合S S1时，L0和L1都呈暗红色，当只闭合S S2时L0正常发光，由此可以确定( )A．L1灯头断路B．L1灯头短路C．L2灯头短路D．L2灯头断路7、．关于安全用电，下列说法中正确的是( )A．人体只要接触火线就一定会触电B．只要站在绝缘板上就不会触电C．通电导体起火时，应立即用水泼灭D．检查电路时，人体不能同时接触火线与零线8、落在高压线的鸟儿不会触电死亡，这是因为( )A．鸟儿爪上的角质层是绝缘的B．鸟儿对电流的承受能力比较强C．鸟儿双脚落在同一条导线上，没有电流通过鸟的身体D．高压线有绝缘外皮9、在表演台上，某人声称具有特异功能“不怕电”他把灯泡接到家庭电路的两根电线上，灯泡亮，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此，某同学展开讨论后形成以下观点，其中不正确的是( )A ．这是科学的欺骗行为B ．此人也许真有不导电的特异功能C ．此人与大地之间一定有良好的绝缘D ．他去抓两根电线前，零线已经被助手切断练习题1．下列有关家庭用电的说法中正确的是( )A ．人站在地上用手接触火线是非常危险的B ．使用测电笔时，不可用手接触笔尾金属体C ．大功率用电器的金属外壳不必接地D ．选用的保险丝的额定电流越大越安全2．近几年许多重大火灾都是因线路连接处接触不良时，该处的电阻将_________(填“减小、增大、不变”)，在该处接触部分产生局部过热升温，接触处的电阻又将随着温度的升高________(填“减小”，“增大”“不变”……。

从而形成电热的逐步积累和恶性循环以致引发火灾。

3．张攀家住在多年前修建的老房子里，家里的电线绝缘皮老化严重，有一天，张攀的妈妈在用电饭煲做饭和电炒锅炒菜时，张攀突然发现厨房里的导线冒烟了，他应该首先采取的措施是( )A ．立即打电话给110报警B ．立即给外地的爸爸打电话C ．赶紧用水把火浇灭D ．马上到门口把自己家的总开关断开4．晚上小刚在家学习时，突然他所在房间的电灯不亮了，而其他房间的电灯正常工作，他发现灯丝断了就决定换一个新灯泡，他先将控制该灯的开关断开，为了安全，又找来了试电笔检测灯头的两根接线，发现其中一根接线仍能使氖管发光①请你帮他分析该电灯的工作电器有什么问题？会带来什么危害？②你知道这盏电灯与其他房间的电灯是怎样连接的吗？这样连接有什么好处？5． 中考前，由于气温偏高，瑞瑞的妈妈为了让他有一个更好的环境，特地买了一台冷热两用的空调安装在他的房间，这台空调的说明书中主要数据如下表，问：①空调工作时应选用________孔插座。

②空调正常制冷时电流为多少？连续正常制冷30min 消耗的电能为多少KW ·h ？ ③夏天由于空调使用较多，供电系统负荷增大，应如何使用空调以利于节能？ 6．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费，科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开，利用“声敏”材料制成的声控开关，它能在有人走动发出声音时闭合，无人走动时自动断开，请将右图中的“光控开关”“声控开关”，灯泡用笔画线代替导线正确连入电路；设计出只有在夜间且有声时灯才能亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

电源电压 220V 频率 50Hz 额定制冷功率 1320W 额定制热功率 1420W基础训练1．在家庭电路中：①进户线由_________和_________它们之间的电压为_________V。

火线和地之间电压为_________V，零线和地之间电压为_________V。

②电能表是用来测量_________。

③总开关是用来控制室内全部电路_________便于_________④保险装置有两种，即__________和__________，前者通常是装在保险盒内其作用：__________。

能对用电器起到保护作用，通常用__________代替保险丝。

⑤插座是为了给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器__________，通常有__________种、_____和_____、插座__________联在电路中，三孔插座的中间线__________ 2．家用电器上的三线插头与接地相对应的脚是跟用电器的__________相连，其余两脚分别接_____和_____，所以把三线插头接在三孔插座里，在把用电器插入电路的同时，也把_____与大地连接起来。

3．把开关接入电路时，要与所控制的用电器_____联，当家庭电路需要修理或更换时，必须是总开关处于_____状态，这样保证绝对安全4．火线和零线可以用_____来辨别，它主要有金属笔尖、_____、_____弹簧和金属笔尖等组成，使用时手指必须接触_____，金属笔夹接触_____线时，氖管就发光。

5．关于安全用电，下列说法正确的是( )A．只要有电流通过人体，人一定触电B．电视机的室外天线一定要配备避雷装置C．发现有人触电，应在原地对触电者进行人工呼吸D．不要用湿手板开关，但可以在电线上晾衣服6．在家庭电路中，下列情况不会造成触电事故的是( )A．人站在地上，一只手接触火线B．人站在绝缘的木凳上，一只手接触火线，另一只手接触零线C．人站在地上，一只手接触零线D．人站在绝缘的木凳上，一只手接触火线，另一只手接触墙壁7．发现有人触电时，正确的做法是( )A．切断电源或用绝缘棒将电线拨开，再进行抢救B．拨打120抢救C．立即用手去拉触电人D．立即用剪刀剪断导线8．电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会给人们带来危害，下列做法中可能给人们带来危害的是( )A．更换灯泡或维修电路时要先断开电源B．开关要接在火线上C．三孔插座接地线要保证良好接地D．暂时没有合适的保险丝，短时间内可以用细铁丝代替9．随着人们生活水平的提高，家用电器的不断增多，在家庭电路中，下列说法正确的是( ) A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增加大功率用电器时，只要换上足够粗的保险丝即可10．电热水器：洗衣机等用电器都要使用三线插头，使其外壳接地，这样做的目的是( )A．为了延长它的使用寿命B．为了使其正常工作C．为了节约电能D．为了防止触电事故的发生。
