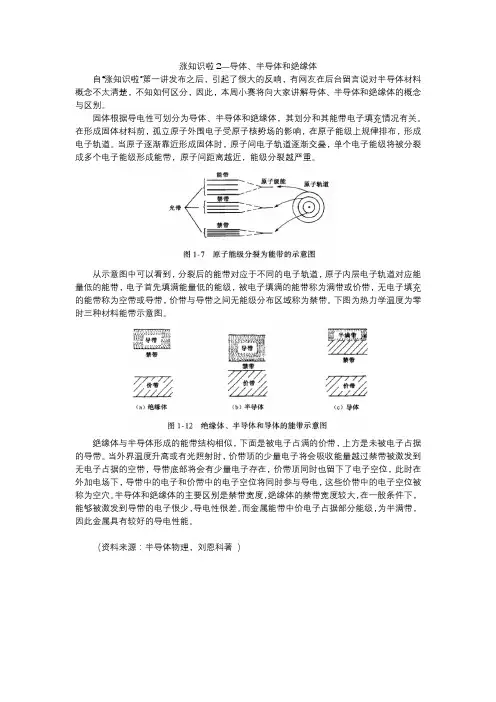

自“涨知识啦”第一讲发布之后,引起了很大的反响,有网友在后台留言说对半导体材料概念不太清楚,不知如何区分,因此,本周小赛将向大家讲解导体、半导体和绝缘体的概念与区别。
固体根据导电性可划分为导体、半导体和绝缘体,其划分和其能带电子填充情况有关。
在形成固体材料前,孤立原子外围电子受原子核势场的影响,在原子能级上规律排布,形成电子轨道。
当原子逐渐靠近形成固体时,原子间电子轨道逐渐交叠,单个电子能级将被分裂成多个电子能级形成能带,原子间距离越近,能级分裂越严重。
从示意图中可以看到,分裂后的能带对应于不同的电子轨道,原子内层电子轨道对应能量低的能带,电子首先填满能量低的能级,被电子填满的能带称为满带或价带,无电子填充的能带称为空带或导带,价带与导带之间无能级分布区域称为禁带。
下图为热力学温度为零时三种材料能带示意图。
绝缘体与半导体形成的能带结构相似,下面是被电子占满的价带,上方是未被电子占据的导带。
当外界温度升高或有光照射时,价带顶的少量电子将会吸收能量越过禁带被激发到无电子占据的空带,导带底部将会有少量电子存在,价带顶同时也留下了电子空位,此时在外加电场下,导带中的电子和价带中的电子空位将同时参与导电,这些价带中的电子空位被称为空穴。
半导体和绝缘体的主要区别是禁带宽度,绝缘体的禁带宽度较大,在一般条件下,能够被激发到导带的电子很少,导电性很差。
而金属能带中价电子占据部分能级,为半满带,因此金属具有较好的导电性能。
(资料来源:半导体物理,刘恩科著)。
导体、半导体和绝缘体

导体、半导体和绝缘体概述在物理学中,根据不同的导电性质,物质可以被分为三类:导体、半导体和绝缘体。
导体的电导率较高,可以轻易地传导电流,如铜、铝等金属;半导体的电导率介于导体和绝缘体之间,可以通过添加杂质等方法改变其导电性能,如硅、锗等;而绝缘体的电导率非常低,电流不能在其内部传播,如玻璃、陶瓷等。
导体物理特性导体是一种材料,能够轻松地传导电子。
这种传导过程涉及到电子的自由移动。
在导体中,电子不受束缚,被电场作用下移动自如。
这样的电子被称为自由电子。
这些自由电子随时可以离开原子,进入导体中的其他位置,并与其他自由电子碰撞,形成导电电流。
根据欧姆定律,电流强度与两端电压成正比。
就是说,电流强度增加,导体中的自由电子数量也会增加。
如果将较大的电压施加在导体上,就会增加存储在导体中的自由电子数量,进而导致电流的增加。
应用导体的导电性质使它成为许多电子应用的理想材料。
这种材料最广泛的应用是在导线和电线的制造中。
导体材料还可以用于制造电路板、集成电路、变压器等。
导体材料的进一步发展和应用为电子技术开创了更加广阔的领域。
半导体物理特性半导体材料的电导率介于导体和绝缘体之间。
在半导体材料中,电子位于能级中,分布在两侧霍尔展区的堆积能带中。
在去霍尔展区,则是禁带区。
通常情况下,半导体材料的禁带宽度远小于绝缘体材料。
半导体的本征杂质往往增加了其中的自由电子或空穴的数量。
通过加热材料,我们可以激发半导体中的电子,使之跳过禁带,并像导体中的电子一样形成电流。
在半导体中添加不同种类、不同浓度的杂质,则可以控制其电导率和其他性质。
应用半导体材料的应用很广泛,例如晶体管、太阳能电池、场效应晶体管等。
半导体在计算机技术中也扮演着重要角色,例如应用于微处理器、光学学技术等。
半导体技术用于制造现代耳机、随身听等设备。
绝缘体物理特性绝缘体的最大特点是其电导率极低,等几乎可认为不导电。
它也被称为非导体,不具有自由电子。
在绝缘体中,电子位于原子和分子中,分布在不同的能级,形成气体状态的电子云。
导体绝缘体半导体

光探测器利用半导体的光电效应检测光信号,广泛应用于 光纤通信、光传感等领域。
半导体材料的应用
硅材料
硅是最常用的半导体材料,具有 优良的物理和化学性质,在集成 电路、太阳能电池等领域有广泛 应用。
化合物半导体
化合物半导体如砷化镓、磷化铟 等具有更高的电子迁移率和光学 性能,在高速、高频电子器件和 光电子器件中有广泛应用。
绝缘体的原子或分子的电子结 构使其不易受到外部电场的影 响,因此其导电性能较差。
绝缘体的原子或分子的电子结 构使其不易受到外部磁场的影 响,因此其磁导率较低。
常见绝缘体材料
玻璃
玻璃是一种常见的绝缘体材料, 常用于制造绝缘器皿和绝缘材料。
塑料
塑料也是一种常见的绝缘体材料, 常用于制造电线绝缘层和电子设备 外壳。
电解质溶液
如食盐水、酸碱溶液等,也是良好的 导体。
02
绝缘体
定义
绝缘体:指在一定条件下,不导 电的物质。
绝缘体在极端的温度和压力下, 或受到某些外界因素影响时,其
导电性能可能会发生变化。
绝缘体通常具有较高的电阻,阻 止电流通过。
特性
绝缘体的电子结构使其不易失 去或获得电子,因此其导电性 能较差。
导体绝缘体半导体
目录
• 导体 • 绝缘体 • 半导体 • 导体的应用 • 绝缘体的应用 • 半导体的应用
01
导体
定义
01
导体是指能够让电流通过的物质 。在电场的作用下,导体内的自 由电子会向电场的反方向移动, 形成电流。
02
金属是最常见的导体,因为金属 内部的自由电子较多,容易形成 电流。
特性
半导体的应用
电子器件
01
半导体材料是制造电子器件的基础,如晶体管、集成电路、太
导体半导体和绝缘体ppt课件

ae
e
m
* e
8e
3m
e mh*ah
e
ah mh*
6e
m
(5) dkh e
dt
dt e dkh
t
π
a 0
e
dkh
e
π a
THANK YOU
SUCCESS
2019/5/6
可编辑
18
2.结构变化引起的金属--绝缘体转变(Peierls转变)
设某金属,每个原胞有1个价电子,有一个半满的导带。
使原胞的晶格常量增大, 费密半径 kF 3nπ2 1 3
a n kF
半满的导带
满带
金属
绝缘体
例1:半导体材料的价带基本上填满了电子(近满带),价
带中电子能量表示式E(k)=-1.01610-34k2(J),其中能量顶点取 在价带顶,这时若k=1 106/cm处电子被激发到更高的能带(导
K
1s2 2s2 2p6 3s2 3p6 4s1
2.碱土金属
Be 1s2 2s2 Mg 1s2 2s2 2p6 3s2 Ca 1s2 2s2 2p6 3s2 3p6 4s2
ns电子只占一半能带,
为导体。
ns电子填满了ns能带,但 ns能带与上面能带形成能
带交叠,故仍为导体。
6.2.3 近满带和空穴
π a
导带
E
A
πk
a
E
A
πk
a
(2)有外电场
E
dk F dt
dk dt
1
F
1
e
