取水泵船 ppt课件
取水泵船施工方案
取水泵船施工方案1. 引言取水泵船是一种用于从水源中抽取水源的特殊船只。
它通常用于灌溉、供水和水文勘测等领域。
本文档旨在介绍取水泵船的施工方案，包括施工流程、操作要点以及安全注意事项。
通过本文档，施工人员能够了解取水泵船的使用方法，提高施工效率和安全性。
2. 施工流程取水泵船的施工流程主要分为以下几个步骤：2.1 准备工作1.确定施工地点和施工计划。
2.调查水源情况，了解水深、水质和流速等。
3.确认泵船的型号和用途。
2.2 安装泵船1.根据泵船的尺寸和重量，选择合适的起重设备进行安装。
2.将泵船从运输车辆或船上卸下，并放置在水中。
3.连接驱动泵的能源，如电动机或发动机。
4.检查泵船的连接件和密封件，确保其正常工作。
2.3 调试泵船1.启动驱动泵的能源。
2.检查泵船的运转情况，包括泵的压力、流量和噪音等。
3.根据需要调整泵的工作参数，如调整泵的转速。
2.4 开始抽水1.根据施工计划和需要，将泵船放置在合适的位置，使得吸入口能够充分接触水源。
2.启动泵船，开始抽水。
3.根据需要，调整泵船的位置和方向，以确保泵船能够有效地抽取水源。
3. 操作要点在施工过程中，需要注意以下几个要点：1.安全操作：确保施工人员熟悉泵船的操作手册，并严格按照操作规程进行操作。
遵守安全操作规定，佩戴个人防护设备，如安全帽、安全鞋和手套等。
2.定期检查：定期检查泵船的各项工作参数，如水压、泵转速和噪音等。
及时发现并处理可能存在的故障和问题。
3.保养维护：根据泵船的保养手册进行定期的保养维护工作。
清洗和更换过滤网、密封件等，以确保泵船的正常工作。
4.疏散预案：制定合理的疏散预案，确保施工人员在突发情况下安全撤离。
4. 安全注意事项在使用取水泵船进行施工时，需要注意以下几个安全事项：1.防滑措施：在泵船和操作区域表面进行防滑处理，以防止施工人员滑倒和摔伤。
2.防护网：在水源中设置防护网，防止施工人员意外落水，确保他们的人身安全。
3.防雷措施：在雷雨天气条件下，禁止使用取水泵船进行施工，以避免雷击事故的发生。
0摇臂式取水泵船介绍讲解
一、船舶的广泛使用和管理采用船舶取水，安全是否有保证呢？我的回答是肯定的。
七一年“9.13”事件前，我们就为重庆建设机床厂设计建造了一艘泵船，后来为本省设计制造多艏泵船。
06年我们成功设计制造了万盛电厂泵船。
綦江是长江支流属于山区急流河道，水面坡降大，取水地点又在河道的峡口处。
山洪暴发时，泊位处波涛汹涌，浪高达2米以上。
相比綦江，三峡库区的水情温和多了，现在万盛泵船已经过8年的安全使用，我想，只要我们按照科学规律设计、建造、使用泵船，安全是有绝对保障的。
更何况8年来，我公司在泵船设计、制造技术方面，又有了很大提高。
1、船舶的广泛使用，在座的各位并不生疏就民用方面：各种大小和豪华游览船；各种运输船如集装箱船、滚装船、液化气运输船、化学品运输船；各种工程船，挖泥船、起重打桩船、布缆船、航天测量船等。
从船舶形式分，还有双体船、气垫船、半潜船等。
最近几年，各国还大力发展遥控或程序控制执行各种特别任务的无人微型船泊，用于沿海吃水极浅水域的地形测量，或执行各种军事任务。
在取水泵船方面，武汉是使用泵船最普遍的城市。
泵船取水，1955年首先在汉口应用，目前在武汉地区，沉井已经很少使用。
泵车取水系统已经极少见，武昌热电厂的泵车取水系统前年已经拆除。
目前在使用的泵船：取水能力最大已达42万m3/t；摇臂管通径最大达1600mm ——这是我公司04年产品，用于南昌晨鸣纸业热电厂。
2、船舶设计、建造管理设计：建造地船舶检验机构审图、批准盖章；建造：由当地船舶检验机构监造、发证；3、船舶使用管理由地方海事部门统一管理：管理方法，与汽车类似：⑴对人员，需要查验各种岗位操作证，还要定期考试；⑵对船泊，实行年检制度；按照《内河船舶法定检验技术规则—1999》规定，投入使用后第一次中间检验为4年，以后每隔2年进行一次中间检验；每8年进行一次换证检验（需要测量外板厚度）；3次换证检验后，换证检验间隔期是6年。
以上是一般规定。
各个航区，因安全重要程度不同，有可能还要严格。
取水泵船
取水泵船---湖南中大节能泵业专业研发生产取水泵船，是按照《钢质内河船舶入级与建造规范》设计，生产的新一代高效节能泵组。
可输送清水或含有细小颗粒的污水。
囤船为单甲板单底横滑架式电焊泵船，分单舱式、多舱式。
水泵根据实际工况进行选用设计。
该囤船泵站带有自动灌水系统、自动抽真空系统，另带救生消防设施，还具有船舱进水自动报警并自动排水功能。
该型囤船泵站适用于江河湖泊采水，尾砂矿排水，各类环境移动排水等。
船上装有应急发电机组（由用户选配）性能参数：排水量≤50T流量≤2600m³/H扬程≤700M停放方式移动或固定本船参照以下规范中有关章节进行设计。
《钢质内河船舶入级与建造规范》（2009）；《内河船舶法定检验技术规则》（2004）一. 概述1. 用途本船为取水泵船，从河里取水向岸上输送水。
2. 船型本船为单甲板单底横骨架式电焊泵船。
3. 航区本船航区为内河B级航区。
4. 本船设2套水泵机组,总功率：45kw*2,电机型号为Y250M-2,2套水泵机组互为备用。
二．主要性能1．主要参数总长：9米设计水线长：9米型宽： 3.2米型深： 1.3米设计吃水：0.6米排水量：15吨水泵扬程：42米水泵流量：280t/h航区： B 级船员人数4人2．干舷、稳性2.1 干舷本船干舷为0.7m，满足《内河船舶法定检验技术规则》（2004）的要求。
2.2 稳性本船B/d=5.3333>4 F/B=0.1563>0.06按《内河船舶法定检验技术规则》（2004）的要求可免除核算稳性。
三．总布置1. 船底：本船船底为3个舱,首尾舱为锚链舱,中间舱为空舱。
2. 主甲板本船主甲板首尾设有:φ13手动起锚机2台,闸刀掣链器2个,滚柱导缆器2个,150kgC型霍尔锚2口,φ13无挡电焊锚链2根(每根55米),锚链筒2个。
主甲板中部设有水泵机组2套,设有3个下舱的舱口盖,配有上下舱的扁钢直梯3张。
3. 本船主甲板以上设有一个钢质遮风雨顶蓬。
取水泵船管理制度
取水泵船管理制度一、总则为规范取水泵船管理工作，保障取水泵船安全运行，维护水资源合理利用，提高取水泵船管理水平，制定本管理制度。
二、适用范围本管理制度适用于所有从事取水活动的泵船，包括但不限于灌溉、供水、排水等工程的取水泵船。
三、主管单位和管理部门1. 主管单位：指定水利部门为取水泵船管理的主管单位，负责管理、监督和指导取水泵船的运行。
2. 管理部门：各地方水利管理部门负责具体的取水泵船管理工作，包括颁发取水许可证、制定取水计划、监督检查取水泵船等。
四、取水许可证1. 取水泵船必须持有有效的取水许可证，方可进行取水作业。
2. 申请取水许可证需提供相关证明材料，并经过有关部门审核批准后方可颁发。
3. 取水许可证应当包含取水泵船的基本信息、取水地点、取水时间、取水数量等重要信息。
五、取水计划1. 取水泵船需按照管理部门的统一安排参与取水任务，不得擅自更改取水地点、取水时间等取水计划。
2. 在取水过程中，必须按照取水计划的要求，准确控制取水量，避免浪费水资源。
3. 如有特殊情况需要调整取水计划，需提前向管理部门报备，并经过批准后方可执行。
六、取水消耗管理1. 取水泵船在进行取水作业时，应当确保取水管道、泵机等设备运行正常，避免损坏造成水资源浪费。
2. 取水泵船应当合理控制取水流量，避免过度取水导致水资源短缺或水质受到污染。
3. 取水泵船在取水作业结束后，应当做好设备清洗、维护和保养工作，确保设备长期有效运行。
七、安全管理1. 取水泵船运行前，必须进行设备安全检查，确保泵机、电池、油箱等设备符合安全要求。
2. 取水泵船运行过程中，必须遵守交通规则，避免发生碰撞、漂移等安全事故。
3. 在恶劣天气条件下，暴风雨、大浪等情况下，禁止进行取水作业，以确保船员和设备安全。
八、环境保护1. 取水泵船在进行取水作业时，必须尽量减少对水体的污染，避免使用污染源的燃料和化学药剂。
2. 定期清理取水泵船周围的垃圾和废物，保持水域清洁，做到文明取水。
取水泵船施工工艺流程

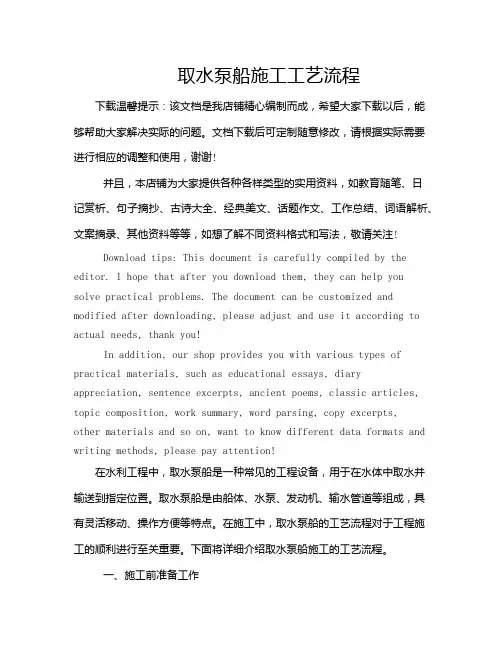

取水泵船施工工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在水利工程中，取水泵船是一种常见的工程设备，用于在水体中取水并输送到指定位置。

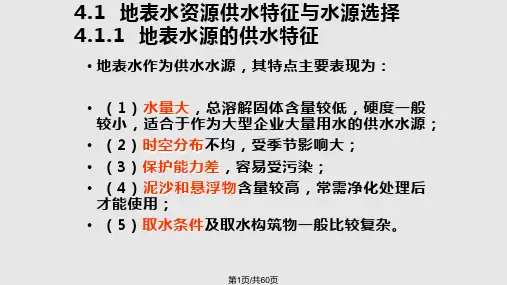

取水工程PPT课件
第26页/共60页
4.2 地表水取水工程
4.2.5 固定式取水构筑物 • 4.2.5.1 固定式取水构筑物的基本型式
• 3．河床式取水构筑物的型式 与岸边式取水构筑物一样，河床式取水构筑物的集水井和泵房可以合建，也可以分建。
第27页/共60页
第28页/共60页
高位进水孔
第29页/共60页
道、 清
第21页/共60页
4.2 地表水取水工程 4.2.4 地表水取水构筑物分类
• 4.2.4.1 地表水取水构筑物的分类 • 地表水取水构筑物的型式应适应特定的河流水文、地形及地质条件，同时应考虑
到取水构筑物的施工条件和技术要求。 • 地表水取水构筑物按构造型式可分为固定式取水构筑物、活动式取水构筑物。
泵房作为给水系统的一级提升泵房，通过水泵将水提升进入输水管线，送至给水处理 厂或用户。
第24页/共60页
4.2 地表水取水工程 4.2.5 固定式取水构筑物
• 4.2.5.1 固定式取水构筑物的基本型式 • 1．固定式取水构筑物的基本类型
（1）岸边式取水构筑物 • 取水设施和泵房都建在岸边，直接从岸边取水的固定式取水构筑物。 • 岸边式取水构筑物由集水井和泵房两部分组成。 •
结合河床、地形、地质特点，将取水口布置在主流 线密集的河段上。 ④ 有边滩、沙洲的河段
一般应将取水点设在上游距沙洲500m以远处。 ⑤ 有支流汇入的顺直河段
取水口应离开支流入口处上下游有足够的距离，一 般取水口多设在汇入口干流的上游河段上。
第17页/共60页
第18页/共60页
4.2 地表水取水工程 4.2.2 地表水取水位置的选择
4242地表水取水工程地表水取水工程422422地表水取水位置的选择地表水取水位置的选择第19页共60页??42214221地表水取水位置的选择地表水取水位置的选择?3取水点应设在具有稳定的河床及岸边的河床及岸边有良好的工程地质条件的地段幵有较好的地形及施工条件?4取水点应尽量靠近主要用水区主要用水区?5取水点应避开人工构筑物和天然障碍物人工构筑物和天然障碍物的影响4242地表水取水工程地表水取水工程422422地表水取水位置的选择地表水取水位置的选择第20页共60页??44
水泵课件
高等学校推荐教材
泵与泵站
Pump and Pumping Station (第五版) 主编 姜乃昌
中国建筑工业出版社
第1章
绪
论
水泵：是把机械能转变为水的动能和势能的一种提升水的机器，也 称为抽水机。 电能 机械能 压能（势能） 水泵站：是安装水泵及其配套设备的场所（电机、起吊设备、真空 泵、配电等） 。 一、水泵及水泵站在给水排水事业中的作用和地位
单 级 单 吸 卧 式 离 心 泵 基 本 构 造
2.2 离心泵的主要零件
以给水排水工程中常用的单级单吸卧式离心泵为例说 明：
1一叶轮；2一泵轴；3一键；4一泵壳；5一泵座；6一灌水孔；7一放水孔；8一接真 空表孔；9一接压力表孔；10一泄水孔；1l一填料盒；12一减漏环；13一轴承座； 14－压盖调节螺栓；15 －传动轮
单吸式叶轮 1-前盖板；2一后盖 板；3一叶片 4一叶槽；5一吸入 口；6—轮毂； 7—泵轴
双吸式叶轮 1-吸入口；2一轮盖； 3一叶片 4一轮毂；5一轴孔
叶轮按其盖板情况可分封闭式叶轮、敞开式叶轮和半开式叶轮
3种形式
封闭式
敞开式
半开式
2.泵 轴
泵轴是用来旋转泵叶轮的，常用材料是碳素钢和不 锈钢。泵轴应有足够的抗扭强度和足够的刚度，其 挠度不超过允许值；工作转速不能接近产生共振现 象的临界转速。
本课的重点
1、水泵的定义； 2、水泵的分类（叶片泵、容积泵等）； 3、离心泵的工作原理是什么？ 4、离心泵的主要组成及各部分的作用。 包括为何采用蜗形泵壳？各交接部件在什么部 位 压盖的松紧程度等。
2.靠真空吸水：在叶轮把水甩向四周的同时，叶 轮中心由于失水而形成真空，而叶轮中心进水口 正对着泵壳的进口，泵壳进口连着吸水管伸到吸 水池中，于是在吸水池水面大气压的作用下，水 便源源不断地吸入叶轮中心，这样连续不断地吸 入和甩出，就形成了离心泵的连续工作，便可把 吸水池中的水源源不断地送往高地水池。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ppt课件
3.1.2 摇臂系统
摇臂式钢联络管这种连接方式适用于站址岸坡较陡， 水源水位升降变化 较快或水源水流流速较大的场合。 在岸坡高于正常水位处设置支墩， 用来支承固定输水管和联络钢管的活动套筒接头。 联络钢管的另一端和 出水管连接处也设置一套活动套筒接头 （固定在泵船上），组成一套可 以三向活动的摇臂联络管。 在水位升降时，自动转动调整联络钢管的斜 度，以配合船体的升降，并且不必中断抽水，管理方便。 船体还可以水 平转动，洪水期可靠岸停泊，便于锚固，但套筒在工作时摩擦力大，容 易漏水。
1、适用于江河湖泊边的大型取水工程，水位涨落变化时，泵船随 着水位涨落而自动升降，水泵与吸水口的位置始终保持不变，水泵 运行不受吸程高度变化的影响；
2、采用PLC全自动控制变频系统，操作简单；
3、与土建泵房相比，无需围堰施工，工程进度加快，工期缩短， 造价降低，且施工简单、安全，对环境影响小；
广泛应用于电力、水利、化工、自来水厂等项目的 大型取水工程。
3
ppt课件
3. 栈桥摇臂式取水泵船（其它形式略）
3.1结构组成
主要包括趸船船体（含锚固）、起吊系统（安装、检修 时使用）、进水管、出水管、水泵系统、真空系统、阀 门、摇臂、配电系统、自动控制系统、消防系统、照明 系统、通讯系统、生活污水处理系统、食宿、办公、栈 桥等组成部分。
。 （5）附近有可作为检修场地的平坦河岸
15
ppt课件
二、厂家介绍
1. 简介： 武汉江源汉船泊取水技术工程有限公司系公司前身系一级船厂、交
通部全国十八家定点造船厂之一的黄冈市江北造船厂（2004年后更名 为黄冈市江北源汉造船有限公司）下属的“取水船挖泥船事业部”。 在华中、华东和西南地区的自来水、电力行业先后提供了数十条取水 泵船，
4、联络输水钢管上支架栈桥，工作人员可自由进出泵船；
5、趸船船体设计平衡，船舱内设有行吊，大型设备的安装和维修 可就地解决，十分方便；
6、联络管采用万向摇臂接头联接，船体在整个水位涨落和风浪引 起的升降颠摆过程中，能连续取水，无须更换接头，摇臂接头受力 均衡，转Biblioteka 灵活、密封可靠，检修方便。16
ppt课件
3. 证书
17
ppt课件
三 、主要配置（标配）
4.1 取水泵船---武汉江源汉 4.2 锚固系统---巢湖星球 4.3 摇臂系统---武汉江源汉 4.4 生活通风散热---武汉江源汉 4.5 水泵组---KSB（泵型与品牌可根据客户要求） 4.6 阀门系统---洪城机械 4.7 消防泵组---上海江浪流体机械 4.8 真空泵组---淄博博山通力 4.9 高压开关柜---天水长城 4.10 低压配电柜---湖北海力士 4.11控制柜---湖北海力士 4.12 元件仪表---上仪 4.13 船用电缆---奥尼持 注：以上配置在同行业内属于较高配置，配置品牌与档次可根据客户
水泵安装在浮船上，浮船随着水位的变化自动升降，通 过调整联络管和岸上输水管路的相对连接， 来适应地理 条件及水位落差变化等因素的影响。
注：以上为比较完整的成套系统，可根据工程实际需求 增减。
4
ppt课件
3.1.1趸船（所有系统设备的承载载体，考虑载 荷、锚固、平衡、应急排水、取水拦污等）
5
（动力电源10000V、6000V、380V；照明电源220V）
8
ppt课件
9
ppt课件
3.1.5 消防系统 （应急火灾消防应急）
10
ppt课件
3.1.6 真引流系统
离心泵无自吸功能，需先抽真空负压引流，再启动离心泵供水。
11
ppt课件
3.1.7 其他系统
12
ppt课件
13
ppt课件
3.2 取水泵船主要特点
随着国企改制浪潮的来临，在2008年，为了能保持与日俱增的取水 泵船市场份额，并使之业务得以发展，注册成立了“武汉江源汉船泊 取水技术工程有限公司”。
公司仍然保留原有主要技术骨干和生产工人，执行原有的全套生产 工艺及质量体系。今年来在取水泵船销售业绩上与日俱增。 2. 优势：
专业定制、经验丰富、业绩众多、长期运维。
7、取水水质相对较好。 取水泵船一般取水面以下 1.5～2.0m 的 水，并能随着水位变化而升降，因而所取水质较好。
14
ppt课件
3.3 取水泵船的安装位置选定
（1）河面较宽，水流平稳，有足够的水深，洪水期不会漫坡，枯水 期水深不小于 1.0m。 （2）河岸稳定，岸坡坡度在 1∶1.5～1∶4 之间。 （3）在通航及放筏的河道中，泵船与主航道保持一定距离，防止撞 击泵船。 （4）应避开大回流区，以免大量漂浮物聚集在进水口，影响进水。
水利及电站（厂）项目取水泵船 方案介绍
成都合达恒兴流体设备有限公司
2016.12 昆明
1
ppt课件
一、产品介绍
概述：河道取水、水库取水（坝内、坝外）、湖泊取水； 离心泵站、深井泵泵站、泵船。一级、二级、三级泵站取 水。
1.定义：
取水泵船：是按照《钢质内河船舶入级与建造规范》设计 及生产的新一代高效节能泵组。可输送清水或含有细小颗 粒的污水。囤船为单甲板单底横滑架式电焊泵船，分单舱 式、多舱式。水泵根据实际工况进行选用设计。可根据工 程实际需求，由多个系统组成。可在江河湖泊采水，尾砂 矿排水，各类环境移动排水等。船上装有应急发电机组。 （由用户选配）
6
ppt课件
3.1.3 水泵系统
取水主要设备，取水泵的型式有多种，一般情况下为卧式离心泵+真引流 系统，也可以采用深井泵等型式，其中取水的流量、扬程等参数范围由 水泵本身能达到的参数决定，一般情况下，单台流量可达上万方，扬程 可达五六百米，但不是同时满足两参数。
7
ppt课件
3.1.4 配电及控制系统
2
ppt课件
2.产品用途
主要适用于江河湖泊及水库边建设大型取水工程，枯水季 节和丰水季节水位落差大，水位涨落较快，由于岸坡较平 且水深较小，而中段坡陡且水深较大，可在较低平坦的岸 坡上造栈桥，桥架延伸至水位深处，在水位深处采用摇臂 式取水泵船汲水。岸坡较陡且水深达到取水要求的江河湖 泊及 水库边建造大型取水设施时，可直接在岸端建造支 墩，采用摇臂式取水泵船汲水。
