测斜仪说明书 CX-801D手册_(v20110717)
垂直活动式测斜仪中文说明书
活动式测斜仪安装使用手册 （Ｄｉｇｉｔｉｌｔ Ｉｎｃｌｉｎｏｍｅｔｅｒ Ｐｒｏｂｅ）50302599Copyright ©2004 Slope Indicator Company, All rights ReservedSLOPE INDICATOR12123 Harbour Reach DriveMukilteo, Washington, USA, 98275广州市荃欧科仪有限公司 广州市天河北路４４７号１３ＨＨ，５１０６１０Tel: 020-3886 7538 Fax: 020-3886 9702Email : lukeluo99@ Website : www. trendshine. com目录一、产品介绍 (1)二、活动测斜仪探头 (2)三、控制电缆 (4)四、滑轮装置 (6)五、读数 (7)六、数据处理 (9)注：中文版说明书仅供中国用户在使用本公司产品时作为参考，内容的解释应以英文版原件为准。
一、产品介绍1、关于测斜仪一套测斜仪的基本配置包括测斜仪套管、测斜仪探头、控制电缆及测斜读数仪。
测斜仪套管一般安装在近似垂直的钻孔内，钻孔穿过预料可能发生位移的区域。
套管的底部嵌入稳定的基岩内作为基准。
测斜仪探头用于测量套管并确定其初始位置。
基础土体位移致使套管从初始位置移到新位置。
位移的速率、发生位移的深度及位移大小都通过初始测量数据和当前实时测量数据的比较进行计算得出的。
2、关于本手册本手册介绍了测斜仪探头和控制电缆的使用和维护，也概述了读数和数据处理方法。
套管安装、测斜仪读数仪和数据处理软件说明包含在其它手册中。
二、测斜仪探头1、探头部件测斜仪探头由不锈钢外壳、控制电缆接头和两组轴轮装置组成。
控制电缆 顶部高轮 底部高轮正倾斜读数 负倾斜读数 控制电缆接头 控制电缆连接正常时，探头是防水的，在超过1000英尺(约305米)的深度下仍可以正常使用。
轴轮装置由吊架和两个轮子组成，在每组装置中一个轮子高于另一个轮子，该轮子叫做“高轮”并有特殊含义，下面有具体解释。
电子直井测斜仪使用说明书
FloDRIFT电子式直井测斜仪使用说明书一、前言直井钻井作业过程中为防止井斜超标，多采用大钟摆钻具组合与吊打相结合，起钻前投单点测斜仪的作业模式，该模式存在严重的滞后性，不能实时监控井斜；MWD虽能实时监控井斜但价格昂贵；工程技术油田工具公司引进了一种电子式随钻直井测斜仪，该工具具备以下优势：1、随钻测斜，实时读取井斜数据，测量精度达±0.1°；2、测量范围广，最大测量值可达20°；3、电池寿命长，平均使用时间3个月；4、工具结构简单，井下仪器长1.5米，结构简单，工作可靠；5、节约时间，接立柱时测斜，测斜不占用井口时间。
该工具能够实时监控井斜，及时调整钻井参数，提高作业效率，防止井斜超标，在现场应用后效果良好。
二、工具结构FloDRIFT电子式随钻直井测斜仪包含井下仪器与地面设备两部分，实现井斜测量、数据传输、信号解码功能。
图1 井下仪器部分井下仪器部分包含扶正翼、电池总成、液压机构与阀芯组成。
扶正翼保证井下仪器在钻铤内居中，避免仪器震动，保护仪器串；电池总成为测斜探管与液压机构供电；测斜探管内安装传感器测量井斜并对井斜编码，液压机构根据井斜脉冲编码控制阀芯运动；阀芯运动改变泥浆流道面积，产生高低压脉冲信号。
井下仪器串安装在短钻铤内，仪器串悬挂于短钻铤内台阶处，短钻铤长1.5米。
图2 地面设备部分地面解码设备由传感器、防爆盒（为适应海上防爆要求设计）与显示器组成，传感器安装于1502由壬锥头内，通过由壬与高压立管连接，接收脉冲发生器产生的脉冲信号；防爆盒内安装电源适配器与脉冲信号处理器，电源适配器将电源由220V交流转换为24V直流，给显示器供电，脉冲信号处理器将信号处理后发送至显示器；显示器显示测量井斜，输入井深数据，输出测斜报告。
三、工作原理开泵开转激活井下仪器电池，停泵时测斜探管内传感器测量测点井斜并编码，测斜探管控制液压机构向上运动，带动阀芯内蘑菇头动作，改变泥浆流道面积，开泵后，蘑菇头向下运动，测斜探管控制蘑菇头下移速度，从而产生负压脉冲，地面立管压力传感器接收脉冲信号，地面设备解码并显示井斜数据，根据作业需要可以实时测斜。
测斜仪使用说明书
本测斜仪的型号,规格及主要技术指标如表1所示：
表1
规格代号
尺寸参数
连杆直径
标距
500
总长
650
量程
±10°
输出敏感度
≈2000
率定常数
≈ 或≈
线性度误差
<1%F·S
绝缘
≥
五．测量步骤,计算公式及记录表格
1．将电缆插头插入测头的插座内,键与槽要对准,轻松插入,要放入防水橡皮垫圈,旋紧盖帽,用扳手将盖帽拧紧,以防漏水。注意:拧紧过程中,测头外壳与电缆接头应相对固定,不能相互转动,防止内部连线旋绞,只可旋紧盖帽。
-329
-347
311
6.53
36.43
4
5.0
-65
-284
-349
219
4.60
41.03
…
表3水平位移监测成果报告
测孔编号：测孔位置：孔深：
测量日期：测量时间：计算人：
深度
标高
较昨日位移差
较开挖前位移差
变形曲线
测点高程m
坑内
mm
50
40
30
20
10
-10
-8
-6
-2
-4
4
2
0
注:
①ZW2000型电阻式位移仪中所存储的多个测孔原始数据是一次性传入计算机Excel中的,传入后,需将每个孔的数据分拆开来形成该孔的原始记录表。
a测头或电缆接头处进水或受潮绝缘降低。
b电缆断线,断股,接线叉与显示仪接线柱接触不良。
c显示仪内部进水,接线柱上锈,潮湿。
●当测得读数虽能稳定,但使测头倾斜读数并无大变,可能的原因为:
固定测斜仪用户使用说明书
固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。
为了满足市场的需求，万新公司成功开发了固定式测斜系统。
2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。
固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。
固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。
地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。
探头之间的连接可根据实际的需求来进行调节。
在地层滑动监测中，偏移和移动是必须监测的两个物理量。
偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。
固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。
总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。
固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。
由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。
机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。
过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。
固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。
测斜仪的使用

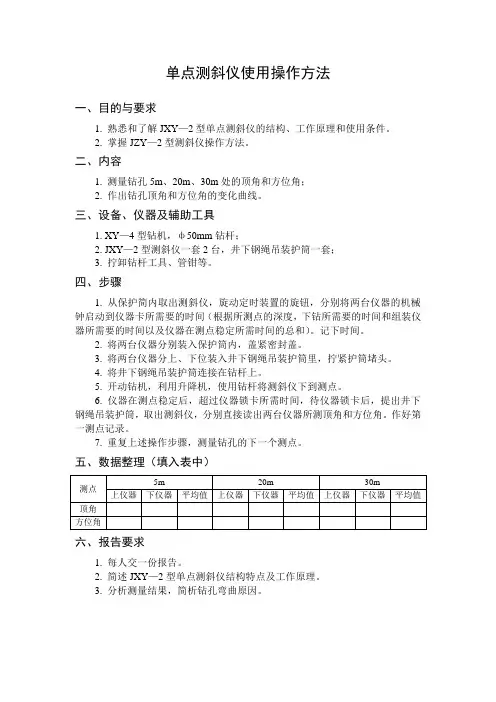

单点测斜仪使用操作方法一、目的与要求1. 熟悉和了解JXY—2型单点测斜仪的结构、工作原理和使用条件。
2. 掌握JZY—2型测斜仪操作方法。
二、内容1. 测量钻孔5m、20m、30m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。
三、设备、仪器及辅助工具1. XY—4型钻机，ф50mm钻杆；2. JXY—2型测斜仪一套2台，井下钢绳吊装护筒一套；3. 拧卸钻杆工具、管钳等。
四、步骤1. 从保护简内取出测斜仪，旋动定时装置的旋钮，分别将两台仪器的机械钟启动到仪器卡所需要的时间（根据所测点的深度，下钻所需要的时间和组装仪器所需要的时间以及仪器在测点稳定所需时间的总和）。
记下时间。
2. 将两台仪器分别装入保护筒内，盖紧密封盖。
3. 将两台仪器分上、下位装入井下钢绳吊装护筒里，拧紧护筒堵头。
4. 将井下钢绳吊装护筒连接在钻杆上。
5. 开动钻机，利用升降机，使用钻杆将测斜仪下到测点。
6. 仪器在测点稳定后，超过仪器锁卡所需时间，待仪器锁卡后，提出井下钢绳吊装护筒，取出测斜仪，分别直接读出两台仪器所测顶角和方位角。
作好第一测点记录。
7. 重复上述操作步骤，测量钻孔的下一个测点。
五、数据整理（填入表中）六、报告要求1. 每人交一份报告。
2. 简述JXY—2型单点测斜仪结构特点及工作原理。
3. 分析测量结果，简析钻孔弯曲原因。
多点测斜仪操作方法一、目的与要求1. 熟悉和了解JJX—3型多点测斜仪的结构、工作原理和使用条件。
2. 掌握JJX—3型测斜仪操作方法。
二、内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。
三、设备、仪器及辅助工具1. 升降绞车，钢丝绳，三芯电缆线。
2. JJX—3测斜仪。
3. JJG—1型测斜校验台。
4 拧卸工具，常用小工具。
四、步骤及操作注意事项1. 仪器接线与调试将JJX—3型井下仪器固定在校验台上，把井下仪器顶端三芯线与电缆三芯线按相同颜色联拉起来，用橡胶皮或不透水材料扎紧密封。
电子单多点测斜仪使用手册(普利门EMS)
图 7 井下保护总成结构图
3.3 井下保护总成
保护仪器避免高压钻井泥浆的损伤, 减轻外部环境震动对探管性能的影响以及减少钻具 对仪器的磁干扰。其结构见图 7。
3.4 井下设备
-6-
第三章 系统组成 3 EMS 测斜仪属磁性测斜仪。它工作时, 要有一套井下设备与之配套。这些设备包括无磁钻 铤、定向接头等。使用无磁钻铤的目的是减少普通钻铤对随钻探管磁性传感器的影响, 使其 能正确测量地球地磁场强度。加长杆用于将探管传感器调整在无磁钻铤下三分之一处。而定 向接头是测斜仪单点测量用。
第二章 系统工作原理
2.1 探管座标系及参数定义
EMS 系列探管由三个两两正交的加速度计, 三个两两正交的磁通门, 温度传感器和相应的 电子线路组成。
图 1 探管座标系及传感器的配置
图 2 INC, AZ, TF 的定义
定义:
INC--井斜角：井眼轴线上任一点的井眼切线方向线，与通过该点的重力线之间的夹角。以
b. 打开探管电源开关，此时指示灯不亮。用计算机的 EMS 软件包对它进行测井预置，按 仪器到达的井深设置初始延时；按单点测量或多点测量选择测量方式及测量的间隔时间,回答 软件的提问。当探管单片计算机接收任务后，指示灯闪烁几十秒钟后会一直亮，此时可以关 闭探管电源开关
c. 关闭电源开关，取下通讯电缆 注：拔下通讯电缆插头时，一定要捏住插头根部，切 忌直接拉扯电缆，以面对通讯电缆造成不必要的损坏！
9 扶正器
套1
10 上堵头
只1
11 计算机—探管通讯电缆 套 1
第一章 引 言
建议：用户在使用 EMS 电子单多点测斜仪系统之前请仔细阅读本手册。
EMS 系列电子单多点测斜仪是北京市普利门机电高技术公司生产的用于替代传统的照相 式单点和多点测斜仪的常用定向井仪器。它具有数据处理快捷、方便、精度高等特点,免除了 照相式测斜仪冲洗底片的麻烦和读数的误差。它可以采用投测（一般用于完井的多点测量） 或吊测（一般用于单点定向）方式测量。定向井工程师只需设定好初始延迟和间隔时间，然 后将仪器下井，它就自动测量并将数据存储在探管内的存储器中，待探管提到地面后与计算 机联机通讯，进行测量数据处理得到井斜、方位、工具面等参数，定向井工程师输入对应的 井深后进一步计算可以得到井眼轨迹和狗腿度等数据及剖面图。全部软件采用中文菜单，人 机对话，热键或鼠标操作，有极其方便的用户界面。
【测斜读数仪及探头使用说明】
测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。
二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。
每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。
测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。
其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。
当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。
测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。
在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。
测斜探头是灵敏测量仪器，应小心操作。
1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。
探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。
必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。
控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。
CX-系列测斜仪说明书
CX-系列测斜仪说明书CX－系列测斜仪使用说明书一概述CX—系列测斜仪（包含基坑测斜仪CX-3B、CX-3C、CX-3D，剖面沉降仪CX-4B、CX-4C、CX-4D）主要用于测量深基坑、边坡、地基、水平位移以及剖面沉降。
通过钻孔方式，将测量槽管埋入地下，当基坑、边坑、地基产生形变时，测斜槽管随之变形，测斜探头上滑轮顺槽而下逐点测试，从而可精确测出水平位移量ΔX,Y。
根据ΔX,Y 的值大小，作出预报，指导施工。
该仪器通过国家计量权威机构鉴定，并通过大量工程检验。
测试数据真实可靠，仪器操作简便，抗震性远超过进口产品，适合各种野外环境，是目前基坑、边坡、地基测斜的专用测试仪。
二主要工作原理该仪器采用最新进口倾角传感器作为敏感元件，它是一个力平衡式的伺服系统，当传感器探头相对于地球重心方向产生倾角时，由于重力作用，传感器中敏感元件相对于铅锤方向摆动一个角度，通过高灵敏的微电子换能器将此角度转换成信号，经过分析处理，直接在液晶屏上显示被测点的水平位移量ΔX,Y值，并存入仪器中，通过串口送入计算机中处理，探头抗震性达到50000g，超过进口同类产品的20倍。
该仪器的敏感元件具有精度高，稳定性好，重复性高，漂移小，热稳定性高等优点。
原来主要用于航天器上导航，近些年由于成本下降用于测斜仪，采用军品器件可靠性高，采用三层固化密封，彻底解决了仪器进水问题。
仪器原理图见（图一）。
图一仪器原理方框图该仪器机械设计在原有基础上作了较大改进，3层密封性能可靠，探头采用全不锈钢材料，外径更小，维修携带更方便。
仪器安装示意图见基坑测斜仪（图二）、剖面沉降仪（图三）。
图三剖面沉降仪图二基坑测斜仪三主要技术指标1.探头尺寸：CX-3C系列：长780mm、直径φ28mm，导轮间距：500mm2.测量精度：±0.02mm/500mm，分辨率±8秒；系统精度:±4mm/15m;数字量显示:4.5位;记录方式:自动采集3.角度测量范围：0°～±30°；4.测试深度最大1000m;水压10Mp5.工作电压：内置可充锂电池组+7.2V；6.工作温度：-10℃～+60℃；7.抗震性50000g（国内最高200g，进口2000g）（彻底解决了由于碰撞而损坏仪器的可能性）。
测斜仪使用说明书
头。
测斜仪由敏感部件、壳体、导向轮、引出电缆及显示仪表组成。图 1 为测
1
2
图1
1－敏感部件；2－壳体；3－导向轮；4－引出电缆
敏感部件由应变梁及重锤组成一个弹性摆。梁上贴有组成全桥的电阻应变
片（四片）。如图 2,图 3 所示。
R1 R2 1
2
θ
图2
1－应变梁；2－重锤 R1，R2，R3，R4 应变片
3
R1+⊿R1
R3-⊿R3
4
R4-⊿R4 X(D)
R2+⊿R2 输
出
白(B)
绿(C)
图3
2
桥
压
红(A)
应变片 R1,R2 贴在应变梁的一侧,R3,R4 贴在另一侧,位置与 R1,R2 对应。当 测头与铅直轴倾斜一角度时（见图 2）,这时应变梁产生弯曲变形,R1,R2 两应变 片承受拉应变,而 R3,R4 两应变片产生与 R1,R2 应变片应变量相等的压应变。采 用静态电阻应变仪可以测得应变梁的这一应变值设为 ,由力学知识可知,它与 转角 的正弦成正比,设测头标距（两导向轮间的距离）为 L,则可测得测头两导 向轮间水平方向的相对位移 X
BC-1 型 应变式测斜仪
使 用说明书
河海大学建工仪器部
2005 年 10 月修订
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，通力根1保过据护管生高线产中敷工资设艺料技高试术中卷0资不配料仅置试可技卷以术要解是求决指，吊机对顶组电层在气配进设置行备不继进规电行范保空高护载中高与资中带料资负试料荷卷试下问卷高题总中2体2资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况1卷中下安，与全要过，加度并强工且看作尽护下可1都关能可于地以管缩正路小常高故工中障作资高；料中对试资于卷料继连试电接卷保管破护口坏进处范行理围整高，核中或对资者定料对值试某，卷些审弯异核扁常与度高校固中对定资图盒料纸位试，置卷编.工保写况护复进层杂行防设自腐备动跨与处接装理地置，线高尤弯中其曲资要半料避径试免标卷错高调误等试高，方中要案资求，料技编试术写5、卷交重电保底要气护。设设装管备备置线4高、调动敷中电试作设资气高，技料课中并3术试、件资且中卷管中料拒包试路调试绝含验敷试卷动线方设技作槽案技术，、以术来管及避架系免等统不多启必项动要方高式案中，；资为对料解整试决套卷高启突中动然语过停文程机电中。气高因课中此件资，中料电管试力壁卷高薄电中、气资接设料口备试不进卷严行保等调护问试装题工置，作调合并试理且技利进术用行，管过要线关求敷运电设行力技高保术中护。资装线料置缆试做敷卷到设技准原术确则指灵：导活在。。分对对线于于盒调差处试动，过保当程护不中装同高置电中高压资中回料资路试料交卷试叉技卷时术调，问试应题技采，术用作是金为指属调发隔试电板人机进员一行，变隔需压开要器处在组理事在；前发同掌生一握内线图部槽 纸故内资障，料时强、，电设需回备要路制进须造行同厂外时家部切出电断具源习高高题中中电资资源料料，试试线卷卷缆试切敷验除设报从完告而毕与采，相用要关高进技中行术资检资料查料试和，卷检并主测且要处了保理解护。现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
测斜仪使用说明
HCX-5型智能数显测斜仪使用说明书冀制09000060号任丘市京联测斜仪厂通讯地址：任丘市乙-253信箱电话：E-mail:1、概述图1显示了测斜仪系统的各组成部分。
探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。
这本手册描述了测斜仪探头和电缆的使用及维护方法。
2、测斜仪原理在岩土工程领域，测斜仪主要用于测量大地运动，诸如：可能产生在不稳固边坡（滑坡）或挖方工程周围的侧向运动等。
也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置的偏差，以及在回填、筑堤和地下储罐的土体沉陷等。
图2测斜管所有这些场合，通常要在土体的钻孔内安装一根管、或将管浇筑在混凝土结构中、也可将管埋在筑堤等之中。
该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜，用这种方法来探测由于地层移动引起的倾斜。
探头本身包括一个受重力作用的铅垂摆，大多数测斜仪使用一个力平衡伺服加速度仪，其位置传感器可以探测铅垂的位置，并且提供足够的恢复力使摆回到竖直零位置。
从竖直零位置倾斜的越大，恢复力也越大，因而摆块不能自由运动。
恢复力的大小，转变成电信号输出，在读数装置上显示，成为倾斜的量度。
由于恢复力和倾斜角的正弦成正比，因而输出值也和测孔水平偏移成正比。
为了获得测斜仪测斜管周围地层的一个完整的观测报告，有必要在测斜管周围进行一系列倾斜观测。
测斜仪探头有两组小滑轮，距离相隔0.5m，将探头放到测斜管底部进行读数时，即开始了测斜管观测。
探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为A+读数，为使操作过程简单，一般在电缆0.5米作有一个标记。
把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（A-读数）。
数据处理时，将读数（A+、A-）相结合（用一组数据减去另一组数据），以此来消除力平衡伺服加速度计的零偏的影响。
测斜仪探头在竖直位置时读数产生零偏差。
测斜仪使用说明
测斜仪使用说明 Final revision by standardization team on December 10, 2020.滑动式智能数显测斜仪用途和工作原理一、用途LBT-CXY20型智能数显滑动式测斜仪是以进口敏感元件为测斜装置。
其内部是以伺服（即力平衡式）为基础的测量系统，其特点精度高、稳定性好、分辨率高，广泛用于以观测土石坝、建筑物基坑、堤防、地下建筑工程、岩石边坡港务工程等土体内部的水平位移变化。
是需要观测测量工程中必要的精密测量仪器。
二、主要性能技术指标。
测量范围：0～±30°（与地垂线的夹角）分辩率：°系统精度: ∠1000mm系统总精度：∠±6mm/30m线性：±%(30°以内)重复性：±%导轮间距基准：500mm测杆尺寸：φ30×660mm测杆重量：仪表重量：（包括可充电电池）电源消耗;可连续使用20小时数据储存：48个G断电数据：保存时间10年使用环境：-20℃～60℃抗渗: 150m(全方位防水防震)抗震:20000g(敏感轴方向,其中g为1个单位的重力加速度)三、工作原理在岩土工程领域，测斜仪主要用于测量土体运动，诸如：可能产生在不稳固边坡（滑坡）或挖方过程中周围的侧向运动等。
也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置和偏差，以及在回填、筑堤和地下储罐中土体的沉陷等。
所在这些场合，通常要安装一根测斜管，将其安装在地下的钻孔内或将管浇筑在混凝土的结构中，也可将管埋在筑堤之中。
该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。
探头连在和读数仪相连的电缆的一端，用于观测与测斜相关联的竖直（或水平）倾斜量，并以这种方式测量由土体运动所引起的任何倾斜量的变化。
为了获得安装测斜管的土体周围一个全面的观测报告，必须沿测斜管进行一系列倾斜测量。
常规的测斜探头有两组滑轮，距离相隔米，测试前，先把测管标明方向，测杆标明A+、A-，使计算数据一致。
CX系列测斜仪
CX-5C型测斜仪利用说明书一. 概述CX系列测斜仪包括：CX—5C型斜孔测斜仪，它是测量钻孔斜度的专用仪器。
它适用于地质、矿山、煤矿工程地质钻孔，防渗灌浆孔，桩抽芯孔已及岩土工程等部门测量钻孔斜度，该仪器适用于非磁性矿地域和无铁套管的钻孔中测量钻孔斜度。
当有套管和有磁性矿时，方位角测量受到阻碍，但顶角不受阻碍。
这时需要测量时，可利用CX—6B型陀螺仪。
该仪器顶角测量采纳最新入口倾角传感器，它具有高精度、大量程、稳固好、重复性好等特点。
可同时测出X方向、Y方向倾角，方位角θ采纳入口电子罗盘，较磁铁式的罗盘有较大冲破。
测出的X、Y、θ三个参数，由程序自动算出该孔的倾角和方位角，并绘出钻孔的地下空间位置图，并可打印出测斜数据功效报表。
该仪器由于采纳新一代入口倾角传感器和电子罗盘，因此仪器各项技术指标及性能大大提高，不论从精度仍是量程都能知足现场各类测斜要求。
二．要紧技术指标1．探头直径Φ46mm 长2. 顶角分辨率 8秒精度±度测量范围 0----±3003．方位角分辨率精度±1度测量范围 0----36004．测量深度 0-----1000米5．工作电压直流 12V （镍氢可充电池）6．工作温度－10-----＋600三. 工作原理示用意四、仪器操作步骤“CX-5C”的安装方式将测斜软件光盘放入光驱中点CX-5C点，只需按屏幕提示，点击“下一步”或“确信”钮，直至安装完成。
安装“com串口驱动”程序(1).将USB线一端接电脑USB口,一端接探头USB口,(2).放入光盘程序,(3).按下探头电源开关,电脑启会自动提示对话框，选择自动安装,再点击“确信”，按电脑提示直至安装完毕。
一、打开电脑电源，将电脑的USB线另一端插入测头上的USB接口上,点击电脑界面上的“CX-5C”图标，启动测斜程序。
2、如图六所示，将三翅夹紧器把测头上部夹紧，使测头架于孔口，并将测头的X标线与钻孔方位角起始标记对准，为测孔口起始点作好预备。
【推荐下载】测斜仪原理 测斜仪的正确使用方法及注意事项
[键入文字]
测斜仪原理测斜仪的正确使用方法及注意事项
测斜仪是一种用于测量钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的仪器。
分为便携式测斜仪和固定式测斜仪，便携式测斜仪分为便携式垂直测斜仪和便携式水平测斜仪，固定式分为单轴和双轴测斜仪，目前应用最广的是便携式测斜仪。
测斜仪的应用却非常广泛，为我们的生活提供了很大的便利。
在工程测量与建筑中，除了要求工作人员要有专业的知识和认真细心对待的决心外，还需要借助许多外界的力量和设备才能精确地完成任务。
而测斜仪就是一种工程测量中经常用到的工具，工作人员利用这种仪器进行钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的测量，使得工程顺利精确地进行。
可是测斜仪原理我们都了解多少呢？我们应该怎样运用测斜仪原理为我们的生活提供更多的便利，接下来将为大家具体的介绍有关测斜仪原理的相关知识。
测斜仪定义
所谓井眼轨迹，实指井眼轴线。
一口实钻井的井眼轴线乃是一条空间曲线。
为了进行轨迹控制，就要了解这条空间曲线的形状，就要进行轨迹测量，这就是测斜。
所使用的仪器就称为测斜仪。
每隔一定长度的井段测一个点，这些井段称为测段，这些点称为测点。
测斜仪在每个点上测得的参数有三个，即井深、井斜角和井斜方位角。
这三个参数就是轨迹的基本参数。
1。
测斜仪操作说明
测斜仪使用说明1、概述图1显示了测斜仪系统的各组成部分。
探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。
这本手册描述了测斜仪探头和电缆的使用及维护方法。
X+X-2.操作方法(1)当测量垂直坝体方向位移时，将滑轮偏上的一侧（即X+方向）面朝大海（此时探头上Y+方向与X+方向形成测量坐标系），将探头垂直放入钻孔测斜管内，钻孔测斜管的埋设方位如图2所示。
图2测斜管(2) 该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜 ，用这种方法来探测由于地层移动引起的倾斜。
(3) 测斜仪共分三种模式，测量模式（M ），设置模式(S)，阅读模式(R)。
首先长按“确认”键进入设置模式，设置时间，孔信息，孔编号，添加孔选择“+”，删除孔选择“-”，开始深度设为0，间隔深度设为0.5，结束深度根据工程要求选定。
(4) 设置完毕后，长按“确认”键进入测量模式（M ）,此时屏幕显示孔号，时间，当前移量信息，当前深度信息。
移动光标选择孔号，点击“确认”键,可以在设置好的孔号之间转换。
点击光标，进入 （稳定标示）阶段，此时测斜仪全部设置完毕。
(5) 将探头以X+方向放入测斜管内，将探头放到测斜管底部进行读数时，即开始了测斜管观测。
探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为X+读数,把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（X-X-X+（面朝大海方向）Y+(平行大坝方向)读数）。
此为一个测回。
(6)若在同一个孔号上进行第二次测量时，需长按“确认”键进入设置模式，移动光标至“+”上，点击添加孔号，孔号不变，再次长按“确认”键进入测量模式，按第一测回的方法进行第二测回的测量。
(7)若到下一个孔号上进行测量时，则需长按“确认”键进入设置模式，移动光标至“+”上，点击添加孔号，孔号改变为当前测量孔号，再次长按“确认”键进入测量模式，进行第一测回的测量。
测斜仪使用说明书
3．测头与电缆接头在加橡皮圈拧紧盖帽后测量,主要靠端面密封,在测量完后不要每次拆卸。要使测头与电缆一起拿走,减少拆卸次数,也就减少了测头进水的可能。
4．测量过程中应保持电缆的宽松,避免电缆的强行扭曲;在靠近显示仪表处,最好用重物压住电缆,防止拉动线端接线叉,也防止有水顺着电缆流向显示仪表。
以下列举常用的报表格式:
表2水平位移监测当日原始记录表
测孔编号：测斜仪编号：率定系数f：
测量日期：测读时间：测读人：
点号
深度
读数
0
7.0
71
-425
-354
496
10.42
10.42
1
6.5
83
-441
-358
524
11.00
21.42
2
6.0
24
-380
-356
404
8.48
29.90
3
5.5
-18
e测斜管周围与土体结合不密实。
联系地址:南京市西康路1号
河海大学土木院结构工程实验室
邮编：210024
电话：025－83786538（办）
联系人：陈建宁025－83728525（宅）13951028657
朱碧田025－86509447（宅）13182961401
电子信箱:zhubitian@
使用说明书
河海大学建工仪器部
2005年10月修订
BC-1型应变式测斜仪使用说明
一．用途
BC-1型应变式测斜仪可用于土基内部各土层水平位移的测量。与预埋在土体或结构中的柔性测斜管相配合,用以对土坝、露天矿、建筑施工中的基坑开挖、打桩时所引起的对周围各种地下管线及建筑物影响等方面的监测。也可用于各种建筑物如高层建筑、桥梁公路、闸门等由于地基不均匀沉陷以及外力作用引起的倾斜、变形方面的监测。至今,国内外已有多种传感原理的测斜仪,有伺服扰性摆加速度计式、伺服石英扰性摆加速度计式、差动变压器式、差动电容式、电阻应变式、钢弦式等,尽管原理不尽相同,但外形结构及使用方法原则一样。
测斜仪使用说明
滑动式智能数显测斜仪用途和工作原理一、用途LBT-CXY20型智能数显滑动式测斜仪是以进口敏感元件为测斜装置。
其内部是以伺服（即力平衡式）为基础的测量系统，其特点精度高、稳定性好、分辨率高，广泛用于以观测土石坝、建筑物基坑、堤防、地下建筑工程、岩石边坡港务工程等土体内部的水平位移变化。
是需要观测测量工程中必要的精密测量仪器。
二、主要性能技术指标。
测量范围：0～±30°（与地垂线的夹角）分辩率：0.0004°系统精度: ∠0.1mm/1000mm系统总精度：∠±6mm/30m线性：±0.025%(30°以内)重复性：±0.025%导轮间距基准：500mm测杆尺寸：φ30×660mm测杆重量：2.35kg仪表重量：1.5kg（包括可充电电池）电源消耗;可连续使用20小时数据储存：48个G断电数据：保存时间10年使用环境：-20℃～60℃抗渗: 150m(全方位防水防震)抗震:20000g(敏感轴方向,其中g为1个单位的重力加速度)三、工作原理在岩土工程领域，测斜仪主要用于测量土体运动，诸如：可能产生在不稳固边坡（滑坡）或挖方过程中周围的侧向运动等。
也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置和偏差，以及在回填、筑堤和地下储罐中土体的沉陷等。
所在这些场合，通常要安装一根测斜管，将其安装在地下的钻孔内或将管浇筑在混凝土的结构中，也可将管埋在筑堤之中。
该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。
探头连在和读数仪相连的电缆的一端，用于观测与测斜相关联的竖直（或水平）倾斜量，并以这种方式测量由土体运动所引起的任何倾斜量的变化。
为了获得安装测斜管的土体周围一个全面的观测报告，必须沿测斜管进行一系列倾斜测量。
常规的测斜探头有两组滑轮，距离相隔0.5米，测试前，先把测管标明方向，测杆标明A+、A-，使计算数据一致。
将探头放到测斜管底部并开始读数。
CX3智能测斜仪使用说明书
CX3智能测斜仪使用说明书金坛市海岩工程仪器厂2009年6月第一部分 CX系列测斜仪1.1 概述CX系列测斜仪是专门用于岩土地基位移测量的仪器。
适用于各种岩土地基横向位移的测量，如水利库坝、堤防、岩土边坡、城市建设地基基坑开挖、打桩、铁路、公路交通边坡、煤田、矿井、电力建设以及各种地下结构工程的内部水平位移的测量。
测斜对于工程建设的安全施工和长期稳定性检测都是十分必要的。
对于城市建设，由于深层土体位移可以反映支护结构位移和应力变化，周围建筑设施的安全状况，即能够综合反映基坑形状而日益受到重视，许多地方已经制订或正在制订有关规范，明确规定：在较大深基坑施工中必须进行深层基坑水平位移的监测。
以下章节将对CX系列测斜仪系统的组成、工作原理、性能指标、数据处理、使用方法、常见故障、调整方法以及维护保养、保修等事项做较详细的介绍。
1.2 CX系列测斜仪各组成部分的功能1.2.1测头（探头）测头是测斜仪的核心，是测量的敏感部，是测试数据的来源之处。
测斜仪测试的准确度取决于测头可能的测试准确度。
测斜测头中，核心部分是加速度传感器。
加速度传感器也可以称为角度传感器。
目前应用于测斜仪中的传感器以伺服加速度计的灵敏度和精度最高。
1.2.2测读仪测读仪是CX系列测斜仪数据输出的二次仪表，实现测头数据的接收、显示和输出。
CX3智能测斜仪的测读仪(CX3)面板介绍如下：CX3测读仪面板●通讯：通过专用电缆，将测读仪和计算机连通，借助测斜专用软件，将测读仪中存放的数据传送到计算机中，实现数据的输出。
●充电：通过充电器给测读仪中的可充电电池充电。
●传感器：传感器插座是用来将测头和测读仪联接，实现传感器的信号在测读仪上显示输出。
●红色开关，这是测读仪的电源开关。
●功能选择：按动此按健，可以使操纵者选择屏幕上的测试孔号、测试方向或测试点号。
●▲、▼这两个健，用来调整测试孔号、测试方向和测试点号的具体数值。
调整范围是：测试孔号为1-50；测试方向为东、西、北、南；测试点号为1-200。
CX―8型水平钻孔测斜仪使用说明书
CX―8型水平钻孔测斜仪使用说明书一、概述CX―8型水平钻孔测斜仪是测量水平钻孔斜度的专用仪器。
它适用于地质、矿山、煤矿、遂道、岩土工程等部门测量水平钻孔斜度。
水平钻孔测斜是工程上多年存在的一道难题，目前虽然有部分国外厂家生产，但由于价格昂贵以及适用条件等各种因素，难以在工程上应用。
我所经过多年研究与工程实践，终于解决了这一难题。
该仪器构思独创，采用高精密度的机械装置和现代最新摄像技术相结合的方式，将水平钻孔的斜度参数直观地反映到监视器上，通过微机处理，可打印输出成果。
其性能指标达到国外同类产品精度，价格仅是进口同类设备的十分之一。
该设备使用条件简单，不论什么角度的水平钻孔在成孔过程中或成孔后，只要将该水平探头通过钻杆沿水平孔送入即可测出水平孔的空间位置，即左、右偏角，上下偏角。
通过简单计算即可得出水平孔的位置。
对水平、垂直钻孔对接，煤矿、矿山遂道定向孔，以及工程地质、岩土工程勘察探孔都有现场施工指导意义，提高成孔率和定向精度。
二、主要技术指标⑴探头直径：φ65mm，长 1m.⑵测量精度：上下顶角±0.2度，范围：0-60度。
方位角±20；范围：0-360度。
液晶数显。
⑶测量深度： 100 m；⑷工作电压：直流 12V；镍氢可充电池。
⑸测试方法：探头由钻杆（或连杆）沿钻孔推入，连续测试。
三、系统方框图四、操作方法⑴将探头信号插头与地面监视器正确连接；⑵接通电源，监视器上出现标尺盘，出厂时标尺盘指针已经校零；⑶将钻杆式（连杆）沿水平孔慢慢推入孔中，每间隔1—25米测一个点；⑷读数方法：顶角X，Y及方位角直接读数，由程序计算。
、5、资料整理⑴ 顶角计算，水平孔偏斜情况如图二。
△X 1=1×Sin θ1△X 2=1×Sin （θ2-θ1） △X 3=1×Sin （θ3-θ2）△X 4=1×Sin （θ4-θ3） △X 5=1×Sin （θ5-θ4）顶角总偏差量△X = △X 1 +△X 2 +△X 3 +△X 4 +△X 5⑵ 方位角计算，方位角变化情况如图三。
自浮式电子单点测斜仪操作说明
自浮式电子单点测斜仪使用说明电子单点测斜仪在PDC钻头快速钻进中得到了普遍使用，在提高机械钻速的同时保证了井身质量。
为了提高使用效果和防止损坏仪器，现将自浮式电子单点测斜仪使用做出说明。
1、仪器领取测斜仪领取必须核对清单、签名。
2、仪器托盘准备托盘使用公司附带的。
自制托盘厚度必须>15mm，直径为能放置在设计处钻具母扣根部而不落下去，分布一中心大圆孔和周围均布小圆孔，中心大圆孔直径必须小于减震器杆防止碰击卡入，小圆孔需有足够的数目和面积，以便中心大圆孔被仪器压持后泥浆能从周围小圆孔通过而不刺坏减震器杆及钻进中不会造成大的压降。
托盘位置尽量靠近钻头放置在钻具母扣根部，下钻时放入，起钻时检查其冲蚀损坏情况。
3、仪器检查仪器外观应干净清洁和无任何碰伤擦伤，手感紧凑无匡动。
3、1充电电池检查电池电量不足（灯泡发光暗淡）时使用附带充电器充电，充电时可按下放电按扭，充电器会自动放完电后转入充电状态，这样可延长电池使用寿命和保持电池活性。
充电指示灯灭（6-10h）后充电完毕。
3、2灯泡检查将仪器的控制数显部分卸下护帽，装上电池，按下启动按钮，显示屏显示“0”即刻变成“-”而结束，3个灯泡立即发光1s，若有损坏可更换（若仪器已定时，可按调整按钮将时间定为零，再按启动按钮检查灯泡；若仪器定时后按了启动按钮，则需等仪器数秒到定时时间后灯泡方发光，卸掉电池仪器仍需等到定时时间）。
3、3罗盘检查卸下仪器罗盘部分护帽，罗盘应干净清洁。
3、4浮筒、减震器和悬挂头检查仪器外筒干净无弯曲、裂缝、碰砸伤痕。
浮筒连接卸扣处必须是相邻滚花纹中间，卸开两端是密封隔仓（其它处丝扣出厂时密封胶粘接，禁止卸开）。
丝扣密封圈完好。
减震器弹簧完好，杆伸缩自如，卸压仓干净，卸压孔畅通。
悬挂头干净完好。
4、测斜操作过程自浮式电子单点测斜仪的原理是定时照相。
定时，装好底片，泵送至托盘位置，到点灯亮底片照相，停泵上浮，取出底片冲洗显影读取刻度。
整个操作过程必须防止底片非正常暴光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1）没有使测斜探头静置足够的时间、探头放到深度后立即读数，因为探头的滑轮与测斜导 管内槽有个接触稳定过程，当这个过程还没有稳定时，读到的数据可能不真实。
2）跳过或重复读取一个测点的读数。 3）探头、电缆装置故障。这也许是插头，插座受潮、有污垢。探头或电缆的开路或短路。 4）不小心地安放滑轮使得探头滑轮组一次观测与另一次观测不在同一位置。 5）将滑轮正好放置在测斜管接头处，以致读数不稳定或出错。
1、面板按键功能介绍
（1）仪器开机、（2）仪器关机。
（1）退出菜单或返回上级菜单、（2）移动光标左右。
（1）进入主菜单或进入子菜单、（2）移动光标左右。
（1）选择菜单选项、（2）选择数值（增大）、（3）移动光标上下。
（1）选择菜单选项、（2）选择数值（减小）、（3）移动光标上下。
（1）进入菜单后确认选定的功能、（2）确认保存设定的参数值。
缩、打开目录双击测斜程序图标，运行程序。(如下图)
5.2 连接设备：将 USB 电缆线与仪器及电脑连接起来，打开仪器电源。这时电脑出现发现新硬件、 稍候电脑提示新硬件已安装并可使用了（第一次连机时），仪器显示屏显示 USB 在线！然后 点击界面的“搜寻设备”按钮，稍等片刻，程序主界面出现“设备已连接！”，这表明仪器与电 脑已连通。（提示：在“我的电脑”可看到 TESTER 盘符，但请不要试图操作它）
键进入时间设置，按
键开始进入设置：
3.3.2 按
键 保存已设置的参数，按
键返回主菜单。
3.4 补测设置操作：
3.4.1 仪器提供补测功能，如测量过程中发现已测量过的某一深度的数据或当前的数 据有问题需重测，选择指定的深度、方向值进行补测。
进入主菜单 选择补测数据 按
键进入时间设置，按
键开始进入设置：
3.7 背光设置：
3.7.1 进入主菜单后 选择背光设置按
键进入背光设置子菜单：
①亮度：亮度调节。②背光关闭、背光打开。为延长电池寿命建议把背光亮度调低些
3.8 界面的状态：
待机状态界面
测量状态界面
：表示当前处于正测过程（即探头方向与预计变形的方向一致，称为 A+读数）
：表示当前处于反测过程（即探头方向与预计变形的方向相反，称为 A-读数）
（1）保存测量的数据，还可操作无线遥控器保存数据（注：正常使用时请用无线遥控器）
（1）仪器复位键 注：仪器在正常运行时禁止按此键 ！！！
1
2、界面介绍
2.1 主界面
① 孔 号：范围 1～99 号孔。
② 孔 深：范围 3m-250.0m；测量状态或补测状态显示正测或反测的深度。
③ 组 号：范围 1～99：每个孔可同时保存 99 次（组）的测量数据。
⑴补测组号：当前孔号已测量的组号。⑵补测深度：补测的位子。⑶补测方向：补测的方向
3.4.2 需补测的位子已正确设置后按
键，再按
键进入补测界面即可。
3.5 系统信息界面：
① 电池电压：电池电压 当电池电压小于 6.3V 时，请把仪器电源关闭，充电口在仪器的右 侧然后对仪器进行充电。（注：务必请用随仪器专配的充电器进行充电）
二、测斜专用电缆：
电缆是把探头和读数仪连结起来，它除了向内部加速度计传输信号外，还是探头测试 点的刻度尺和测头升降拉动的绳索。为了使电缆负重时消除电缆长度的变化，电缆采用了 特制的专用活动测斜电缆，电缆上每 0.5m 间距有一标识。
5
三、活动探头：
探头内部装有高精度数字式加速度计，它具有极高的稳定性、并彻底消除了抗振难题、测头 上下有两组导轮，便于沿测斜导管的导槽升降滑动。测斜探头指标如下表:
一、读数仪：
读数仪配有简洁而人性化的汉字操作界面，仪器内置 24Bit 超高分辨率 A/D 模数转换器、保 证其仪器的测量精度和甚高的分辨率，仪器还配置了海量内存、这样仪器能一次性存储足够多的 测量数据。通过操作无线遥控可把测量的数据进行自动保存，通过 USB 通讯口可将测量的数据上 传到电脑中，并保存为 Execl 数据文件供进一步的分析处理，由专用软件计算出位移工程值，还 提供多种格式测量报表及位移曲线图。
为“差值”。
当把这些递增的水平偏差累积起来，从测孔底部始绘成曲
线，结果就是初次观测与后来的任一次观测之间的水平偏移变
化曲线，代表此观测期间土体发生的变形，即水平位移，见图 2，
从这个偏移曲线上很容易看出在某个深度正在发生偏移。
图 2 钻孔偏移曲线
______________________________________
② 剩余内存：系统剩余内存比例 ③ 版本信息：当前软件版本信息
4
3.6 清除数据：
3.6.1 仪器在正常使用一个星期的时间就应对测斜读数仪内的数据进行总清除
的操作。数据总清除前请把读数仪内保存的数据全部上传到计算机中保存。
3.6.2 进入主菜单后 选择清除数据按
键进入清除数据子菜单，按
键：
数据清除成功后，仪器将会自动关机。第一次开机仪器将对内 存进行一次格式化，时间为 30 秒左右。 特别敬告！仪器内的测量数据一经清除，不可恢复。
6
A+=K0+KgSin
(1)
式中：K0 为加速度计偏值
K 为加速度计灵敏度
g 为重力加速度，
为了消除 K0 的影响，可以将探头调转 180°，在该点进行第二
次测量，
A-=K0-KgSin
(2)
（1）—（2）将偏值 K0 消去，得差数
A+ -A--=2KgSin
(3)
(1)+(2)将加速度计的倾角投影值抵消，只留下偏值的 2 倍，称
5.3 数据上传：点击界面的“数据上传”按钮，程序自动就会将读数仪保存的测量数据全部上传 并保存到当前程序文件夹下的“Data”文件夹中。
5.3.1 请按照测量数据保存的区域来选择“上传区域”。
5.3.2 仪器每天测量结束，应把仪器内的测量数据上传到电脑中保存。仪器每隔一个星期应进行 一次总清除数据的操作。总清除前请把仪器内保存的数据全部上传到计算机中保存。
B． 将读数仪电源打开，读数仪显示屏显示待机状态界面，这时将测斜探头竖起并沿导轮平
面正反方向倾斜，仪器的数显的值应有正负变化，往高导轮对应方向倾斜为正数变化，往低导 轮对应方向倾斜为负变化（数值约在正 4900.0～负 4900.0mv 之间的变化）。然后、再将探头直 立，靠住一个固定不动的物体上稳定一分钟后，观察仪器最后一位显示数据是否稳定，一般在 ±5 个字之间跳动，此时，仪器周围不能有振动物体干扰和汽车、火车、电机震动等。以上说明 仪器稳定正常。（通常应将探头通电后请预热二分钟后再读数）
导管在每一深度处的倾斜角度。输出一个电压信号，在读数仪的面板上显示出来，测斜仪测出的 电压信号是以测斜导管导槽为方向基准，在某深度处，测斜仪上下导轮标准间距 L 上的倾斜角的 正弦函数，该函数可换算成水平位移。
如图 1 所示， 加速度计敏感轴在水平面内时，矢量 g 在敏感轴上的投影为零，加速度 计输出为零，当加速度计敏感轴与水平面存在一个倾角θ时，加速度计输出一个电压信号。
测量范围 分辨率
探头精度 温度范围
耐水压 抗震性 导轮间距 测头尺寸 测头重量
±32° 0.01mm/500mm
±2mm/25m -25℃～+55℃
2.0MP 5000g 500mm φ28×690mm 2.6Kg
1。活动式测斜仪工作原理
4.1 活动式测斜仪工作原理示意图 活动式测斜仪及其导轮是沿测斜导管的导槽沉降或提升。测斜探头内加速度计传感器可以敏感
海量存储：（可保存 99×99×9=8.8 万测次（组）的测量数据） ④ 区 号：范围 1～9：测量的数据可分区域保存（该功能解决了一台仪器可同期
在几个工地的使用）。
⑤ 电池低电压提示：电池电压低时电池符号闪烁（此时应及时关闭电源对仪器进行充电）。
⑥ 日期、时间：
⑦ 测斜探头输出的信号值（mv）：
⑧ 位移值（mm）：（步长为 0.5 米时）
7
四．现场测量：
1． 测量准备： A． 将测斜探头从包装箱中取出，拧下防水盖，Байду номын сангаас上由厂家提供的橡胶 O 型圈（请务必保持
O 型圈的清洁、没有裂痕、划痕、变形）。把电缆插座凹凸槽仔细对准后插入探头的插头内， 用扳手将压紧螺帽拧紧，但用力不宜过大。电缆另一端插头仔细对准后插入读数仪插座内。 (注：应保证插头与插座的绝对洁净与干燥，不能有点滴污垢和潮气)
尊敬的用户：您好！感谢您选购全新的数字仪器，为了正确使用仪器在仪器使 用之前，请确定您已仔细阅读并理解了本手册内容。如果您已经阅读完全 文，建议您将此手册进行妥善的保管，以便在将来的使用过程中进行查阅。
概 述：
CX-801D 型测斜仪采用数字式传感器作敏感元件的仪器，它广泛应用于：深基坑开挖、地铁 地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种必配 的测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的安全性发挥着积极的作用。 整套仪器由；读数仪、专用电缆、活动探头、数据通讯&处理软件等部分组成。
3、菜单选择与参数设置
当读数仪在一个新的工地开始使用之前，仪器的有关参数如 探头系数、区号、孔号与一一
对应的孔深等都应事先设置。具体操作如下：
按
键把读数仪电源打开、进入待机界面，再按
键进入主菜单选择界面见下图
在主菜单界面按
、
选择菜单项，再按
2
键进入子菜单。（返回时按
键）
3.1.1 进入主菜单、选择深度设置按
8
五、通讯与数据处理程序：（Ver 8.6.2）
软件运行环境：操作系统：Windows XP 相关软件:MS Office 2003/2007（完全安装版）
