电流表和电压表使用区别和联系

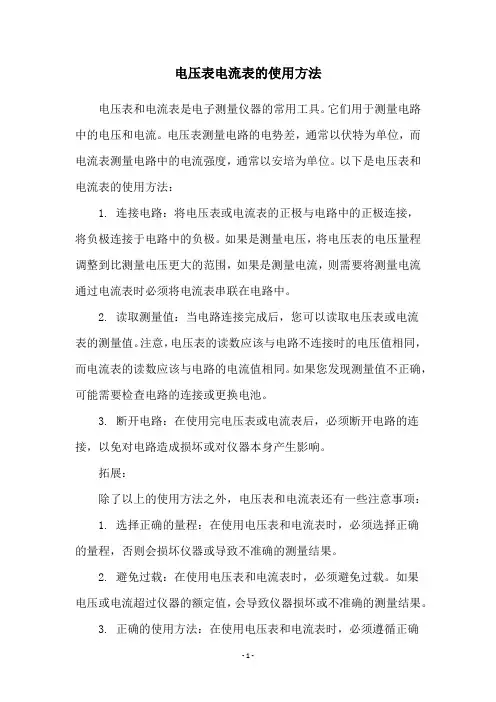

电压表电流表的使用方法
电压表电流表的使用方法
电压表和电流表是电子测量仪器的常用工具。
它们用于测量电路中的电压和电流。
电压表测量电路的电势差，通常以伏特为单位，而电流表测量电路中的电流强度，通常以安培为单位。
以下是电压表和电流表的使用方法：
1. 连接电路：将电压表或电流表的正极与电路中的正极连接，
将负极连接于电路中的负极。
如果是测量电压，将电压表的电压量程调整到比测量电压更大的范围，如果是测量电流，则需要将测量电流通过电流表时必须将电流表串联在电路中。
2. 读取测量值：当电路连接完成后，您可以读取电压表或电流
表的测量值。
注意，电压表的读数应该与电路不连接时的电压值相同，而电流表的读数应该与电路的电流值相同。
如果您发现测量值不正确，可能需要检查电路的连接或更换电池。
3. 断开电路：在使用完电压表或电流表后，必须断开电路的连接，以免对电路造成损坏或对仪器本身产生影响。
拓展：
除了以上的使用方法之外，电压表和电流表还有一些注意事项： 1. 选择正确的量程：在使用电压表和电流表时，必须选择正确
的量程，否则会损坏仪器或导致不准确的测量结果。
2. 避免过载：在使用电压表和电流表时，必须避免过载。
如果
电压或电流超过仪器的额定值，会导致仪器损坏或不准确的测量结果。
3. 正确的使用方法：在使用电压表和电流表时，必须遵循正确
的使用方法。
例如，使用电压表时，必须注意不要将正极和负极接反，否则会导致仪器短路。
总之，电压表和电流表是电子测量仪器中不可或缺的工具，正确的使用方法和注意事项将有助于确保正确的测量结果和仪器的持久使用。
电流表与电压表的异同点
电流表与电压表的异同点（最新版）目录一、电流表和电压表的共同点1.作用：测量电参数2.接线方式：正进负出3.两个量程4.三个接线柱二、电流表和电压表的区别1.测量对象：电流表测电流，电压表测电压2.连接方式：电流表串联，电压表并联3.内部结构：电流表内阻小，电压表内阻大4.使用规则：电流表不能直接接在电源两侧，电压表可以并联在电源两端正文电流表和电压表是电学实验中常用的两种测量仪器，它们在测量电参数方面有着相似之处，但也存在一些区别。
下面我们将从它们的共同点和区别两方面来详细讨论。
一、电流表和电压表的共同点1.作用：电流表和电压表都是用来测量电参数的仪表，可以帮助我们了解电路中的电流和电压情况。
2.接线方式：在使用电流表和电压表时，都需要将正接线柱接入电路的正极，负接线柱接入电路的负极，以保证测量结果的准确性。
3.两个量程：为了适应不同电路的测量需求，电流表和电压表通常都设有两个量程，用户可以根据实际情况选择合适的量程进行测量。
4.三个接线柱：电流表和电压表一般都设有三个接线柱，方便用户进行连接和测量。
二、电流表和电压表的区别1.测量对象：电流表主要用于测量电路中的电流，而电压表则主要用于测量电路中的电压。
2.连接方式：电流表需要与被测电路串联，而电压表则需要与被测电路并联。
这是因为电流表的内阻很小，相当于导线，不会对电路产生影响；而电压表的内阻很大，相当于开路，不会对电路产生影响。
3.内部结构：电流表的内部结构为一个小量程电流计并联一个小电阻，因此其内阻很小；而电压表的内部结构为一个小量程电流计串联一个大电阻，因此其内阻很大。
4.使用规则：由于电流表的内阻很小，如果直接接在电源两侧，会导致短路并可能烧坏电源。
因此，在使用电流表时，不能直接将其接在电源两侧。
而电压表的内阻很大，可以直接并联在电源两端，测量电源的电动势。
此外，在使用电压表时，需注意不能超过其最大量程，以保证测量结果的准确性和仪表的安全。
电流表和电压表的使用方法表格
电流表和电压表的使用方法
电流表和电压表是电工常用的测试仪器，用于测量电路中的电流和电压。
它们的使用方法如下：
1.使用电流表：
先将电路断开，将电流表与电路连接，注意连接正确的极性。
根据电流表量程选择所需的测量范围。
将电路恢复通电状态，此时电流表会显示所测量电路的电流值。
2.使用电压表：
先将电路断开，将电压表与电路连接，注意连接正确的极性。
根据电压表量程选择所需的测量范围。
将电路恢复通电状态，此时电压表会显示所测量电路的电压值。
3.使用时需要注意的事项：
在连接电流表和电压表前，一定要确保电路处于断开状态，以免发生电击风险。
在选择量程时，应选择最接近待测量值的量程，以确保测量结果的准确性。
在连接电流表和电压表时，应保证连接牢固，并确保连接线路没有断路或短路的情况。
在测量时，应尽量避免触碰电路中的裸露导线和金属部分，以免发生触电事故。
使用完毕后，应将电流表和电压表断开与电路的连接，并将其放置在干燥、安全的地方。
总而言之，使用电流表和电压表需要仔细操作，遵循使用方法并注意安全事项，以确保测量结果准确且避免电击等安全风险。
如果不熟悉使用方法，建议寻求专业人士的指导。
《电压表和电流表》课件
目录
• 电压表和电流表的基本概念 • 电压表和电流表的使用方法 • 电压表和电流表的常见故障及排除方法 • 电压表和电流表的选用原则 • 电压表和电流表的扩展应用
01
电压表和电流表的基本概念
电压表定义及工作原理
电压表
测量电压的仪表，通过并联方式接入电路。
工作原理
电压表内有一个磁铁和一个导线线圈，在有电压时，导线线圈会产生电流，这 个电流又会产生磁场，线圈上的弹簧会随着磁场的强弱产生不同程度的弯曲， 从而带动指针指向刻度盘上相应的电压值。
根据电路参数选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑电路的参数，如电源电压、负载阻抗、信号源内阻等。
详细描述
根据电源电压的大小选择量程合适的电压表，以确保能够准确地测量电源电压；根据负载阻抗的大小 选择合适的电流表，以确保能够准确地测量电流值；根据信号源内阻的大小选择合适的电压表或电流 表，以确保测量的准确性和稳定性。
电压表和电流表的扩展应用
在电路设计中的应用
电压表和电流表在电路设计中主要用于测量 电压和电流，帮助工程师了解电路的工作状 态。
它们还可以用于检测电路中的故障，例如开 路或短路，从而帮助工程师进行故障排除。
在设计新电路时，电压表和电流表可以帮助 工程师验证设计的正确性，确保电路按照预 期工作。
在电子制作中的应用
根据仪表精度选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑仪表的精度等级，精度等级越高，测量结果 越准确。
详细描述
根据实际测量的精度需求选择合适精度等级的仪表，以满足实验或实际使用的需 要；在选择仪表时，应考虑其精度等级、误差范围、线性度等指标，以确保测量 的准确性和可靠性。
电压表与电流的知识点总结

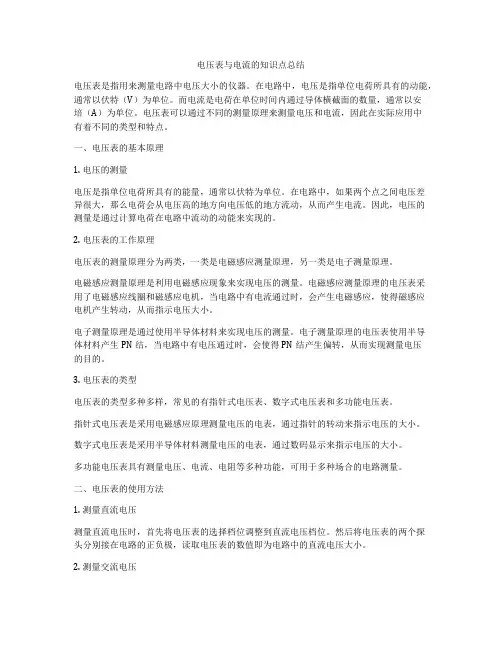

电压表与电流的知识点总结电压表是指用来测量电路中电压大小的仪器。
在电路中，电压是指单位电荷所具有的动能，通常以伏特（V）为单位。
而电流是电荷在单位时间内通过导体横截面的数量，通常以安培（A）为单位。
电压表可以通过不同的测量原理来测量电压和电流，因此在实际应用中有着不同的类型和特点。
一、电压表的基本原理1. 电压的测量电压是指单位电荷所具有的能量，通常以伏特为单位。
在电路中，如果两个点之间电压差异很大，那么电荷会从电压高的地方向电压低的地方流动，从而产生电流。
因此，电压的测量是通过计算电荷在电路中流动的动能来实现的。
2. 电压表的工作原理电压表的测量原理分为两类，一类是电磁感应测量原理，另一类是电子测量原理。
电磁感应测量原理是利用电磁感应现象来实现电压的测量。
电磁感应测量原理的电压表采用了电磁感应线圈和磁感应电机，当电路中有电流通过时，会产生电磁感应，使得磁感应电机产生转动，从而指示电压大小。
电子测量原理是通过使用半导体材料来实现电压的测量。
电子测量原理的电压表使用半导体材料产生PN结，当电路中有电压通过时，会使得PN结产生偏转，从而实现测量电压的目的。
3. 电压表的类型电压表的类型多种多样，常见的有指针式电压表、数字式电压表和多功能电压表。
指针式电压表是采用电磁感应原理测量电压的电表，通过指针的转动来指示电压的大小。
数字式电压表是采用半导体材料测量电压的电表，通过数码显示来指示电压的大小。
多功能电压表具有测量电压、电流、电阻等多种功能，可用于多种场合的电路测量。
二、电压表的使用方法1. 测量直流电压测量直流电压时，首先将电压表的选择档位调整到直流电压档位。
然后将电压表的两个探头分别接在电路的正负极，读取电压表的数值即为电路中的直流电压大小。
2. 测量交流电压测量交流电压时，首先将电压表的选择档位调整到交流电压档位。
然后同样将电压表的两个探头分别接在电路的正负极，读取电压表的数值即为电路中的交流电压大小。
电压表电流表的使用方法
电压表电流表的使用方法
电压表和电流表是电子工程师和电气工程师常用的两种电器仪表。
电压表用于测量电路中的电压，而电流表则用于测量电路中的电流。
以下是电压表和电流表的使用方法。
电压表的使用方法：
1. 确定测量目标电压范围：为了保护电压表，必须确定电压表
的量程。
选择一个最大值略高于目标电压范围的电压表可以保护电压表不受损害。
2. 连接电路：将电压表的正极和负极连接到所需测量的电路的
两个端点上。
需要注意的是，正极连接到高电位，负极连接到低电位。
3. 开始测量：将电压表的旋钮或开关设置为电压测量模式，然
后将电压表正极与电路的高电位端点连接，负极与低电位连接。
读数将显示在电压表的显示屏上。
电流表的使用方法：
1. 确定测量目标电流范围：为了保护电流表，必须确定电流表
的量程。
选择一个最大值略高于目标电流范围的电流表可以保护电流表不受损害。
2. 连接电路：将电流表的正极和负极连接到所需测量的电路中，通常会在电路中添加一个串联电阻来限制电流的流动。
需要注意的是，正极连接到高电位，负极连接到低电位。
3. 开始测量：将电流表的旋钮或开关设置为电流测量模式，然
后将电流表的正极与电路中的高电位端点连接，负极与低电位连接。
读数将显示在电流表的显示屏上。
总之，使用电压表和电流表需要注意安全，遵循正确的使用方法才能得到准确的测量结果并保护仪器。
电流表电压表的使用和电路中电流的特点
并联电路的电流、电压关系
1 . 电流关系: I 总 = I 1 + I 2 + · · · · · ·+ I n 2 . 电压关系: U1 = U2 = U3 = · · · · · ·= Un
巩固练习: 做一做
例1:下面所示的电压表量程为 V,刻度盘上每 一大格表示 V,每一小格表示 V,指针示数 V.
例2:下面所示的电流表量程为 上每一大格表示 A,每一小格表示 示数 A.
A,刻度盘 A,指针
中 考 展 望
1.如下所示电路中,当闭合S后,两个电压表指针偏转均为右所示,则小灯L1和 L2两端的电压分别为( ). A.4.8V,1.2V B.6V,1.2V C.1.2V,6V D.1.2V,4.8V 分析:去掉电压表,该电路为下面的串联电路,电压表V1测总电压,V2测L2两端的电 压,则V1=6V,V2=1.2V所以L1两端电压为4.8V.所以为A.
3.如下图所示,电流表A1, A2, A3的示数分别为I1,I2, I3, 它们的关系式正确的是 ( ). A.I1= I2 +I3
C.I3=I1+I2
B.I2=I1+I3
D.I1=I2=I3
分析:撤出图中电流表,视为导线,L1和L2是并联的,A1表测L1中的电流,A3测L2 中的电流,A2测干路电流,由并联电路的特点:I2=I1+I3.
电压表:是测量电路中某电路两端电压大小的仪 电压表的电路符号:
二.电流表的使用:
1. 使用前注意:
①.校零: 调节螺母使指针指在零刻度线处. ②.量程: 量程1: ( 0 — 0.6A ) 二量程 量程2: ( 0 — 3A ) ③.最小分度值: 1: 2: 0.02A 0.1A ( 0 — 0.6A) ( 0 — 3A )
电压表和电流表在电路中的作用分析
电压表和电流表在电路中的作用分析作者：王韵洁来源：《中国校外教育·综合(上旬)》2014年第11期初中电学学习过程中，电压表、电流表在电路中的作用及电路出现故障后电表的变化是学习的难点，结合自己的学习体会对电压表和电流表的应用进行了分析，对此难点进行总结归纳。
电流表电压表故障短路断路电压表和电流表的作用当然是测定电流和电压，但是在电路中出现电压表和电流表后，电路会出现一些变化，这时，学习障碍就显现出来了，我结合自己的学习体会对电压表和电流表的应用进行了分析总结，和大家一起分享。
一、有表电路的识别电压表和电流表接入电路中后，由于电流表的内阻比较小、电压表的内阻比较大，可以把电压表所在位置看成是开路，而电流表所在位置看成是一根导线，然后依据电路的知识，判断电路的连接方式。
在判断完连接方式后，再依据电流表和电压表所在位置确定它们的测量对象。
如图1中灯泡的连接方式是〒〒〒〒〒，电压表V1、V2分别测量〒〒〒〒〒、〒〒〒〒〒的电压。
【分析解答】把电压表V1、V2看成是开路，甚至可以“抹掉” V1、V2，发现三个灯泡是串联的，再分析电流由ABCDEFG能够分析出V1 测 AD之间的电压（即L1和L2电压之和）、V2 测CF之间的电压（即L2和L3电压之和）。
同理，图2中把电流表看成一根导线，判断三个灯是并联的，再分析电流流过的路径知道，A1 测总电流，A2测L2和L3电流之和、A3 测L1的电流，A4 测L1和L2电流之和。
【知识说明】由于初中阶段知识的局限，可以认为电压表内阻与用电器或导线相比相对比较大，电流表内阻比较小，这样电压表所在位置是开路的，电流表所在位置用一根导线代替。
【举一反三】1.如图3所示，开关S闭合，灯L1、L2是〒〒〒〒〒联在电路中的，电压表V1测〒〒〒〒〒两端的电压，电压表V2测〒〒〒〒〒两端的电压。
2.如图4所示，开关S闭合，灯L1、L2、L3是〒〒〒〒〒联在电路中的，电流表A1测〒〒〒〒〒的电流，电流表A2测〒〒〒〒〒，电流表A3测〒〒〒〒〒。
怎样区分电流表与电压表
怎样区分电流表与电压表
电流表和电压表的测量机构完全相同，只是在测量线路上有着根本的区别。
电压表是并联在校测线路两端，要分流掉一部分电流，为了减少测量误差，希望分流的电流占被测电流的比例尽可能小。
因此，采用将表头串联一个大电阻的形式构成电压表。
电流表是串联在被测电路中，由于表头允许记过的电流较小、而被测电路的电流可能超出表头量程，所以常采取在表头两端并联分流器(即小电阻)的形式。
使用电流表和电压表时要注意被测量的数值必须在表的量程范围内，同时绝对要避免电流表并接在校测线路两端，否则将会有很大的电流流过表头而使其烧毁。
电压表电流表的使用规则
电压表电流表的使用规则电压表和电流表是电工实验中常用的仪器，用于测量电路中的电压和电流大小。
正确使用电压表和电流表是保证实验准确性和安全性的关键。
本文将介绍电压表和电流表的使用规则。
一、电压表的使用规则1. 选择合适的量程：电压表一般有多档量程可调，应根据待测电压的大致范围选择合适的量程档位。
选择过小的量程档位会导致电量表过载，选择过大的量程档位则会使测得的电压精度降低。
因此，在使用电压表前，应先估计待测电压的范围，并选择合适的量程档位。
2. 连接正确的电路：电压表通常有两个引线，红色引线连接待测电压的正极，黑色引线连接待测电压的负极。
在连接电路时，应确保引线与电路正确连接，避免接反或短路。
3. 读取电压数值：在连接电路正确后，电压表上会显示电压数值。
一般情况下，电压表的读数是直接读取表盘上的刻度值。
如果电压表是数字显示的，可以直接读取显示屏上的数值。
4. 注意电压的极性：电压表是有极性的，所以在测量电压时要注意电压的正负极性。
如果连接反了，电压表的读数会显示为负值。
因此，在使用电压表前，要确定待测电压的正负极性，并正确连接电路。
二、电流表的使用规则1. 选择合适的量程：电流表的量程也有多档可调，应根据待测电流的大致范围选择合适的量程档位。
选择过小的量程档位会导致电流表过载，选择过大的量程档位则会使测得的电流精度降低。
因此，在使用电流表前，应先估计待测电流的范围，并选择合适的量程档位。
2. 连接正确的电路：电流表通常需要串联在电路中，即将待测电流流经电流表。
在连接电路时，应确保电流的流向与电流表的方向一致，并注意电流表的极性。
3. 预防过流：电流表有一定的额定电流，超过额定电流会导致电流表烧坏。
因此，在测量电流时，应选择合适的量程档位，并避免将电流表暴露在过大的电流下。
4. 读取电流数值：在连接电路正确后，电流表上会显示电流数值。
一般情况下，电流表的读数是直接读取表盘上的刻度值。
如果电流表是数字显示的，可以直接读取显示屏上的数值。
电压和电流的区别和关系
要理解电压和电流的关系，只需要记住一个公式就可以了：电压÷电流=电阻注意，这个电阻是广义的，对于直流，它就是狭义的电阻，对于交流，是电阻、容抗、感抗的综合（我说的是综合，不是简单相加，而是根据串联或并联关系，用公式算出来的）。
电压河水之所以能够流动，是因为有水位差；电荷之所以能够流动，是因为有电位差。
电位差也就是电压。
电压是形成电流的原因。
在保险丝中，电压常用U表示。
电压的单位是伏（V），也常用毫伏（mV）或者微伏（uV）做单位。
1V=1000mV，1mV=1000uV。
电压可以用电压表测量。
测量的时候，把电压表并联在保险丝上，要选择电压表指针接近满偏转的量程。
如果保险丝上的电压大小估计不出来，要先用大的量程，粗略测量后再用合适的量程。
这样可以防止由于电压过大而损坏电压表。
电流电荷的定向移动叫做保险丝中，电流常用I表示。
电流分直流和交流两种。
电流的大小和方向不随时间变化的叫做直流。
电流的大小和方向随时间变化的叫做交流。
电流的单位是安（A），也常用毫安(mA)或者微安(uA)做单位。
1A=1000mA,1mA=1000uA。
电流可以用电流表测量。
测量的时候，把电流表串联在保险丝中，要选择电流表指针接近满偏转的量程。
这样可以防止电流过大而损坏电流表。
直流电源为什么一定是从正极流向负极呢？规定正电荷的移动方向为电流方向，由于金属导体里能移动的是电子，带负电荷，移动方向与电流方向相反。
电流和电压成正比，这是有条件的，只有在线性负载时才成立；如还考虑相位，则仅是线性电阻中才成立。
任何时候，你看到电压的时候，也可以将它除以（广义的）电阻而得到电流，看到电流的时候，也可以将它乘以（广义的）电阻而转换为电压。
电流可以用水流形象比喻，电势好比高度，电流从电势高往电势低流，就好像水从高处往低处流，高度相同的水是不会流动的，就好像电势相同不会有电流，电压就是电势差，电势差为零就是电压为零，电源的作用好比水泵，水泵把水从低处抽到高处，电源把载流子从电势低处送到电势高处。
高中物理实验中电压表及电流表的使用分析
高中物理实验中电压表及电流表的使用分析20XX年第1期SHIYANJIA0XUEYUYlQ高{f白理实验电压表&电流表的谢国兴江苏省沛县中学(221600)电压表,电流表是电学实验中最常用,最重要的实验仪器之一,因此,正确识别电压表,电流表,合理使用电压表,电流表将是做好电学实验的基础.中学实验中常见的电压表,电流表均是由一个电流计和一个定值电阻并联或串联构成的,其量程是由所并联或串联的定值电阻决定的.如给定的电流计电流量程为,内电阻为,当改装成电压表时,其电压量程的表达式为(+尺)(R即为定值电阻的大小);当改装成电流表时,其电流量程为,=(1+R).可见,一个电流计要改装成一个量程大的电压表,可串联一个大电阻;要改装成一个量程大的电流表,可并联一个小电阻.通过对电压表,电流表的构造分析.我们可以知道电压表,电流表实质上是一个以电流计为核心的电阻系统,不仅可以作为测量仪器使用.也可作为电阻使用,欧姆定律对其仍然适用.所以.电压表可以串联到电路中测电流,电流表也可以并联到电路中测电压.我们只有了解了电压表,电流表的构成及工作原理,才能正确,合理,灵活地使用电压表,电流表.一,电压表,电流表使用的选择一些设计实验通常提供了多个电压表,电流表供我们选择使用,选择方法是:根据给定的电压表和电压量程及内电阻,确定电压表的电流量程;根据给定的电流表的电流量程及内电阻,确定电流表的电压量程.通过对各电表(电压表,电流表的统称,下同)量程的分析和比较,确定所需要的电压表,电流表.由选用的电压表,电流表所要测定的物理量及在电路中的作用确定电压表,电流表的连接方式.并且注意实验过程要尽可能简单且便于测量和计算.例1从下述器材中选出合适器材,设计一个电路来测量一个刻度盘总共有1O小格,刻度均匀但量程未确定的电压表V.的量程要求方法简捷,有尽可能高的精度,并能测出多组数据.待测电压表v.,量程为23～27V,内阻El=250kO;标准电压表V2, 量程2V,内阻r2=20kO;电流表A,量程3A,内阻?28?r=;=0.01Q;滑线电阻R,总阻值1kQ;稳压电源E为30V,内阻很小;电键S;导线若干.(1)请画出电路图,标明所用器材的代号.(2)写出计算.的表达式,并说明式中各量分别代表什么.解析:本例中提供了2个电压表和1个电流表,可算出:待测电压表的电流量程,.=1xl04A;标准电压表的电流量程~=lxl0A;电流表的电压量程UA= 0.03V.通过比较量程可看出,电流表的电流量程远大于两电压表的电流量程;电流表的电压量程远小于两电压表的电压量程,故电流表不可使用.标准电压表与待测电压表电压量程相差太大,不可并联使用,图1电路图但两电压表电流量程相同,可确定两电压表串联使用.画出原理图如图1所示.闭合电键S,调节滑动变阻器R,使两电压表有明显示数.记录此时待测电压表对应的刻度n及标准电压表的读数,有=(为每一最小刻度对应的电压值),rlr2则,UIm-.nF2nF2二,电压表,电流表量程的选择电压表,电流表在使用过程中要注意量程的选择,测量中要求电表指针作大角度的偏转,以减少测量时的相对误差,提高实验测量的精度.因此,在选择电表量程时.在量程够用的情况下选用小量程.然而在许多实验中,尽管有的电表量程够用,但由于测量时电表指针不能作大角度的偏转,给实验带来较大误差,故这样的电表不能使用.而对于一些量程不够的电表.如果采取一些控制措施,使它们的指针摆动既不超过其量程,同时又作大角度的偏转,则能使实验顺利进行,且可提高实验的精度,这样的电表可以拗釉仪嚣20XX年第l期作为测量仪器使用.也就是说,在某些实验中,我们可能会舍弃量程够用的电表,而选用量程不够用的电表,以提高实验测量的精度.例2用以下器材测量一待测电阻R的阻值(900～1000Q):电源E,具有一定内阻,电动势约为9.0V;电压表Vl,量程为1.5V,内阻/'1=750Q;电压表V:,量程为5V,内阻r2=2500Q;滑线变阻器R,最大阻值约为100Q;单刀单掷开关S;导线若干.(1)测量中要求电压表的读数不小于其量程的I/3,试画出测量电阻R的一种实验电路原理图(原理图中的元件要用题中相应的英文字母标注)..(2)若电压表V的读数用表示,电压表V的读数用表示,则由已知量和测得量表示的公式,即——.解析:该实验中有2个电压表,但无电流表,由伏安法测电阻的原理可知,其中必有一个电压表作为电流表使用.由于电压表内阻已知,则流过电压表的电流可求.2个电压表的电流量程分别为:I1=2A,/2=2A.可分为2种情况考虑:第1种,电压表作为电流表使用且外接.由于流过外接电压表的电流大,电压表指针偏转大,若电压表V.外接,当电压表V.指针满偏时,则比较电压表V:与待测电阻的关系可知,电压表V指针偏转角度不足满偏的1,3;若电压表V外接,当电压表V指针满偏时.则比较电压表V与待测电阻的关系图2电路图可知,电压表V指针偏转角度超过满偏的1/2.即发生大角度的偏转,故电压表V:可作为电流表使用,且电压表V指针先达满偏,电路图如图2所示,测量值为:.I-/2rl--U1F2第2种,电压表作为电流表使用且内接.内接电压表所承担的电压仅仅是并联电压的一部分,电压表读数较小,因此,电压表v.可作为内接的电流表使用.电路图如图3所示.测量值为:R由UI电阻分配关系可知,当电压表V指针满偏时,卜厂二一L————__JRI图3电路图电压表V,指针作大角度的偏转.三,电压表,电流表测量数值读数的选择电压表,电流表作为一种测量仪器,测量时必须准确读出其测量数值.而物理量的测量值通常是近似值,是由准确数字加一位估读数字组成的.那么,在哪一位估读?如何估读?即如何确定测量量的有效位数历来是高考重点考查的内容之一,我们必须要高度重视.当基本单位为1时,读数时是在基本单位后估读一位,即读到基本单位的十分位.当相邻两基本单位之间还有9条刻度线(即最小刻度为0.1) 时,应该在最小刻度后估读一位,即读到基本单位的百分位;当相邻两基本单位之间只有I条刻度线(即最小刻度为0.5)或两基本单位之间只有4条刻度线(即最小刻度为0.2)时,只要读到基本单位的十分位即可.如图4所示,基本单位为1,每一小格为0.1,读数为2.30;如图5所示,基本单位为0.2,每一小格为O.04,读数为O.28,即读到基本单位的十分位上,切不可读成0.280.234u【Ju山u山uLJuu【JLJIJt图4读数示意图0.20.4uuuLJllLjuJJJIt图5读数示意图四,电压表,电流表连接方式的选择在伏安法测电阻的实验中,电流表是内接还是外接,是要明确判定的.我们的判定方法是:当电压表内阻远远大于待测电阻阻值时,电流表外接;当电流表内阻远远小于待测电阻阻值时,电流表内接.但此判定方法是有条件的,即只知电表内阻的大约范围而不知电表内阻的确定值,其测量值也只是个欠准值.当电表内阻给定时,上述判定方法不再适用, 而是通过对理论公式的修正,寻找出符合实际的实验公式,其测量值是一个准确值.如当电压表内阻已知时,不论电压表的内阻大小如何,电流表均外接, 其修正公式为:了,其中U,,为电压表,电流l—U,nV表读数,为电压表内阻,测量值为准确值.当电流表内阻已知时,不论电流表内阻大小如何,电流表均内接,其修正公式为:一,R为电流表内阻,测1量值也是准确值.因此,电流表是内接还是外接一定要注意题目中给出的条件,严防思维定势给解题带来的误判,误导.五,电压表,电流表的改装有一类实验,给定的电压表或电流表的量程达不?29?20XX年第1期SHIYANJIAOXUEYUYIQ在日光灯电路中,镇流器主要起产生瞬间高压和降压限流的作用,当启辉器氖管内的动触片与静触片由接触到突然分离时镇流器即可产生瞬间高压.对此物理教材做了简要的分析,但如何通过实验来简单说明呢?在教学中,笔者设计了一个简单易操作的实验电路(图1),并以此作为师生合作探究实验原理的教学活动.在教学实践中,笔者开展这一实验活动取得了良好的效果.一,实验器材40W镇流器1个,5号电池1节,电池盒1个,门限电压(死区电压)为2.1V的发光二极管2只,按钮开关1个,导线若干.二,实验电路实验电路如图1所示.I1.一LEDIl'L———,,r,,,——一K.1图1实验电路三,实验方法当按钮开关闭合时,2只二极管LED及LED2均到测量所需要的量程,但实验室中只能提供这样的电表,这时,教师应该考虑电表是否需要改装.电压表,电流表的改装方法与电流计改装成电压表,电流表的方法类似.电表的改装通常隐含在题目中,是需要教师通过审题去分析,判定的.电表一旦需要改装,必定离不开定值电阻,因此,在给定的实验器材中,一旦发现有定值电阻存在,首先要判定实验中是否需要定值电阻.如果要用到定值电阻,那么定值电阻在电路中起什么作用呢?是用于降压限流,还是用于电表改装?从而挖掘出电表是否需要改装这个隐含过程. 例3做"测定电池电动势和内电阻"的实验.现有下列器材:干电池一节;电流表A(量程0～0.6A～3A); 微安表G(量程O～500A,内阻200Q);滑线电阻R (0～l5n,允许最大电流1A);定值电阻4kQ.?3O?不发光.而当按钮开关迅速切断电源时.我们可清晰地观察到其中的LED发光二极管发光闪烁一次,说明镇流器产生了瞬间高压.四,原理分析当按钮开关迅速闭合时,镇流器电感线圈L中产生自感电动势,电动势方向与电源电动势方向相反,自感电动势方向与电感线圈中的电流方向相反,电感线圈的左端为正电位,右端为负电位.自感电动势阻碍了电流的立即增大,在开关闭合的瞬间自感电动势和电源电动势均使LED正向偏置,而使LED2反向偏置不导通.虽然LED.正向偏置,但自感电动势的值小于二极管的门限电压(死区电压),因此,LED.也不能导通.当迅速切断电源时,电感线圈中产生一个较大的自感电动势附加在2只二极管上,自感电动势方向与电感线圈中的电流方向相同,即电感线圈的左端为负电位,右端为正电位.在此瞬间.这一自感电动势使LED.反向偏置不导通,而使LED正向偏置且正向电压大于二极管的门限电压,因此,LED发光闪烁一次. 如果反复通断按钮开关,我们就会观察到LED频闪发光,而LED.始终不发光,其原理同前所述.五,实验优点此实验取材容易,效果明显.对于学生理解日光灯电路工作原理很有帮助.一—-+一-+--—--—?-—+--—-(1)电流表应选用什么量程?(2)画出实验用电路图.解析:由滑线变阻器允许最大电流为1A,可确定电流表量程为0～0.6A.估算电路的最小电阻: ==2.5n.滑线电阻R的阻值为0-15n,故不U.0需要定值电阻降压限流.因为该实验中无电压表,而给定的微安表电压量程为:-0.1V<1.5V,所以必存在电表改装,即把微安表G改装成电压表.改装后的电压表量程为:U=2.1V>I.5V.画出的电路图如图6所示图6电路图。
电压表和电流表的使用
电流表与电压表的使用知识梳理1.物理学中用来表示电流的大小，用字母表示，电流的单位为，用字母表示；在串联电路中，电流，在并联电路中，。
2.电路中电流的形成是由于电路的两端存在着，用字母表示，电流的单位为，用字母表示；三节新干电池串联后的总电压V，三节新干电池并联后的总电压是V。
3.在分析电路图中的用电器之间的连接方式时，电流表可以看成，电压表可以看成。
4.电流表、电压表的使用规则（1）接线问题：进，出。
（2）电流表有两个量程，分别是和；分度值分别为和。
电压表有两个量程，分别是和；分度值分别为和。
（3）电流表必须和被测的用电器联，否则容易发生被测用电器被。
电压表必须和被测的用电器联，如与电路串联，则会发生什么现象？电流表可以与电源直接连接吗？电压表呢？（4）电流表、电压表在使用过程中，其指针状态和反映的情况有：A．指针不偏转，可能发生情况是，。
B．反偏，可能发生的情况？。
C．满偏，可能发生情况？。
D．偏转太小，即指针偏转过不了中线，可能情况？。
5.以下说法都正确吗？你能理清楚吗？试试看吧A．两元件串联，通过两元件的电流一定相等。
（）B. 通过两元件的电流相等，两元件一定串联。
（）C.两元件并联，两元件两端的电压一定相等。
（）D.两元件两端的电压相等，两元件一定并联。
（）典型例题------历年中考题（一）填空题1.【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”）。
2.在①台灯、②干电池、③电熨斗、④电风扇、⑤发电机中，能提供电能的装置有____________；能将电能转化成热的是___________。
3．如图所示开关中,进线柱、出线柱、熔丝、__________等都是导体,其余如胶盖和_______等都是绝缘体。
第3题 第5题 第6题4．家用普通照明灯正常发光时通过灯丝的电流约为200mA ，合___________A ，人体的安全电压是____________。
电流(表)和电压(表)的区别与联系
电压和电流的区别与联系
电压表和电流表的异同
②电流通过时,从正接线柱流进,负接线柱流出;
③电路中待测电流值不能超过电流表的量程;
④绝不允许将电流表直接连到电源两极上,这样会造成电源短路,会很快将电流表烧坏,甚至损
坏电源。
2.电压表的使用: ①电压表接入电路时应和被测用电器并联;
②电流通过时,从正接线柱流进,负接线柱流出;
③电路中待测电压值不能超过电压表的量程;
④电压表可以直接接到电源两极上,测电源的电压。
注:不能估计待测电流值或电压值时,可用试触法判断是否超过所选量程。
⑴试触时,若电流表的指针向左侧没有刻度的位置偏转,说明电流表的正、负接线柱接反了。
此时,应断开开关,按正确的顺序连接两个接线柱。
⑵试触时,若电流表的指针偏转超过最大量程,说明电流表量程选取太小。
此时,应断开开关,更换更大量程的电流表。
⑶试触时,若电流表的指针偏转没有超过最大量程且在最小量程范围内,说明电流表量程选取太大。
此时,应断开开关,改接小量程。
⑷试触时,若电流表的指针没有发生偏转,说明电路中存在断路。
此时,应断开开关,检查并排除电路故障,然后重新闭合开关进行测量。
第1页。
如何选用电流表和电压表
如何选用电流表和电压表？电流表和电压表的测量机构基本相同，但在测量线路中的连接有所不同。
因此，在选择和使用电流表和电压表时应注意以下几点：1）类型的选择：当被测量是直流时，应选直流表，即磁电系测量机构的仪表。
当被测量是交流时，应注意其波形与频率。
若为正弦波，只需测出有效值即可换算为其他值（如最大值、平均值等），采用任意一种交流表即可。
若为非正弦波，则应区分需测量的是什么值，有效值可选用电磁系或铁磁电动系测量机构的仪表；平均值则选用整流系测量机构的仪表。
而电动系测量机构的仪表，常用于交流电流和电压的精密测量。
2）准确度的选择：因仪表的准确度越高，价格越贵，维修也较困难；而且，若其他条件配合不当，再高准确度等级的仪表，也未必能得到准确的测量结果。
因此，在选用准确度较低的仪表可满足测量要求的情况下，就不要选用高准确度的仪表。
通常0.1级和0.2级仪表作为标准表选用；0.5级和1.0级仪表作为实验室测量使用；1.5级以下的仪表一般作为工程测量选用。
3）量程的选择：要充分发挥仪表准确度的作用，还必须根据被测量的大小，合理选用仪表量限，如选择不当，其测量误差将会很大。
一般使仪表对被测量的指示大于仪表最大量程的1/2～2/3以上，而不能超过其最大量程。
4）内阻的选择：选择仪表还应根据被测阻抗的大小来选择仪表的内阻，否则会给测量结果带来较大的测量误差。
因内阻的大小反映仪表本身功率的消耗。
所以，在测量电流时，应选用内阻尽可能小的电流表。
测量电压时，应选用内阻尽可能大的电压表。
5）正确接线：测量电流时，电流表应与被测电路串联；测量电压时，电压表应与被测电路并联。
测量直流电流和电压时，必须注意仪表的极性，应使仪表的极性与被测量的极性一致。
6）高电压、大电流的测量：测量高电压或大电流时，必须采用电压互感器或电流互感器。
电压表和电流表的量程应与互感器二次侧的额定值相符。
一般电压为100V，电流为5A。
7）量程的扩大：当电路中的被测量超过仪表的量程时，可采用外附分流器或分压器，但应注意其准确度等级应与仪表的准确度等级相符。
电流表、电压表和功率表的使用方法
电流表、电压表和功率表的使用方法使用电流袁、rU压表测量电流与Lb爪时，通常采用的方法有舆接法和间接法。
1直接测量法测量电流和电压时，使用直读式指示仪表，即用电流表和电压表进行测量，根据仪表的读数获取被测电流和电压的方法．称为寅接测量法。
直流电流表的测量范围为10‘—LrA．直流电压表的测量范围为10‘—t旷v：交流指小仪表的灵敏度比直流仪表低，交流电压农的测量范围为10‘—105v。
电流炭和屯限表的基本误差为2．5％—[]1％v；在一般测量中，直读式电1—仪表已能满足测。
量电流和电压的要求。
(1)电流炭匈电压表的接法。
当用电流表测量电流时，须将电流表与被测电路串联，而用电压表测量电压时．电压表则应与电路并联。
(2)对电流表勺电压表内阻的要求。
将电流表或电压表接入被测电路后，电路中引入了仪表的内阻[即仪表两个端子间的等效电阻)，当电流表串入被洲，包路时，将使原来电路的等效电阻有所增加，而电压表并接在被测电路两端时，将会使原来的等效ES阻有所减小。
因此．电流表和电压表接入钡g量电路后，都会使原来电路的工作状态发生改变，从而产生洲量误差。
为了减少误差，要求电流表的内阻应比电阻小得多(小到可以忽略不计)；而电压表的内阻应比负载电阻大很多低压电机。
(3)测量电流和电压的方法误差。
电流表和电压表本身都具有一定的电阻，即电流表的内阻不可能等于零，而电压表的内阻也不可能是无穷大，因此．仪表接人被测电路后，仪表必然要消耗一定的功率。
这种由于仪表的内耗功率不为零，致使原来电路的工作状态发生变化，而引起的误差称为方法误差。
(4)使用电流表和电压友须注意的问题。
①防止仪表过载。
当被测电流或电压的值域未知时，如果所选用的仪表量程太小，当仪表接入被测、包路后，会使仪表发生过载，仪表测量机构的可功部分将会冲向尽头，可能造成仪表的机械损坏或电气烧毁事故。
所以，应该预选大量程的仪表。
如果所选仪表具有多量程，须将转换开关置于高档量程亡．然后逐渐少．宜至达到合适的量程为止。
电压表和电流表的使用PPT课件
知识点精讲
R 1 为小阻值电阻，R 2 为大阻值电阻，为了准确测量这两个电阻的阻值，下列电路中，伏安表
接法正确的是 （ C ）
【解析】测量小电阻用外接，测量大电阻用内接。
电流表分压
测量结果
喜 > 测
喜 < 测
测量条件
<
>
知识清单
伏安法测电阻电路选择：关键是先判断所测的电阻是属于“大阻值”还是“小阻值”的，若是
“大阻值”电阻，则用电流表内接法；若是“小阻值”电阻，则用电流表外接法。要确定待测电阻属
于哪一种，最简单的方法就是采用倍数法。当 < 时，肯定属于小阻值电阻。当 > 时，肯定
表9-4-2 “内大外小”的含义
内大
适合测大电阻
测量值大于真实值
外小
适合测小电阻
测量值小于真实值
知识点精讲
某同学用伏安法测量一电Байду номын сангаас元件的电阻值，实验所用电压表的电阻为1 000Ω，电流表的电阻为
10Ω，测量电路如图9-4-3所示，实验读数为：U=5V，I=0.01A,根据欧姆定律测得R=500Ω。R的实际
（3）被测电流不要超过电流表的量程。
（4）绝对不允许不经过用电器而把电流表直接连到电源的两极上。
2.电压表的正确使用方法
（1）电压表要跟被测电路并联。
（2）电压表的正负接线柱接法要正确，使电流从正接线柱流入电压表，从负接线柱流出来。
（3）被测电压不要超过电压表的量程。
知识清单
3.电流表和电压表的正确使用方法的相同点与不同点
阻值是多少？简述误差产生的原因；画出改进后的实验电路。
【答案】根据欧姆定律测得R=500Ω，此时的R值是电压表电阻和R的实际值并联的总电阻，所以R的实际阻
