电站锅炉系统结构及生产过程流程图26354
电站锅炉系统结构及生产过程流程图
精选.
18
① 对流过热器： ② 屏式过热器
19.07.2020
精选.
19
③辐射式过热器
19.07.2020
精选.
20
7 10
1
6
11
3
4
5 2
14 8
9
19.07.2020
精选.
21
对流过热器 19.07.2020
精选.
屏式过热器
22
④包墙管过热器
在水平烟道和尾部竖 井烟道内壁像布置水 冷壁那样布置过热器， 称为包墙管过热器或 包覆壁过热器。它主 要用于悬吊炉墙，传 热效果差，不能作为 主要受热面。
19.07.2020
精选.
38
汽水系统及其设备的连接情况
1－省煤器；2－汽包；3－下降管；4－联箱；5－上升管； 6－过热器；7－除氧器；8－给水泵；9－再热器；
10－汽轮机高压缸11－汽轮机中压缸；12－汽轮机低压缸；13－发电机； 14－凝汽器；15－凝结水泵；16－高压加热器
分类：按照换热方式，空气预热器分为传热式.
32
管式空气预热器
19.07.2020
精选.
33
19.07.2020
1－转子；2－轴；3－齿条；4－齿轮 ；5－烟气入口； 6－烟气出口；7 －空气人口；8－空气出口；9－隔板 ；10－过渡区；11－密封
图 回转式空气预热器容克式）
精选.
10
锅炉的辅助设备
19.07.2020
➢ 给水设备：包括给水泵、管道阀门等
➢ 通风设备：送风机、引风机、烟风道、 烟囱等
➢ 制粉设备：原煤仓、给煤机、磨煤机、 粗粉分离器、细粉分离器和排粉风机
➢ 除尘设备：分离除去烟气中的飞灰颗粒， 减轻飞灰对环境的污染和对引风机的磨 损。

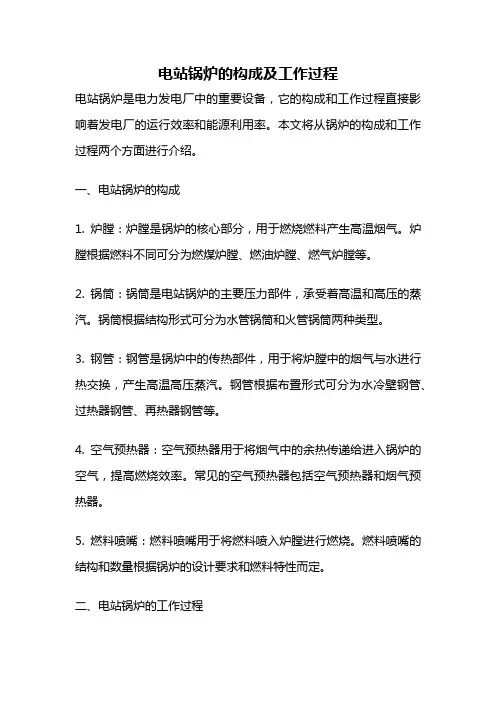

电站锅炉的构成及工作过程
电站锅炉的构成及工作过程电站锅炉是电力发电厂中的重要设备，它的构成和工作过程直接影响着发电厂的运行效率和能源利用率。
本文将从锅炉的构成和工作过程两个方面进行介绍。
一、电站锅炉的构成1. 炉膛：炉膛是锅炉的核心部分，用于燃烧燃料产生高温烟气。
炉膛根据燃料不同可分为燃煤炉膛、燃油炉膛、燃气炉膛等。
2. 锅筒：锅筒是电站锅炉的主要压力部件，承受着高温和高压的蒸汽。
锅筒根据结构形式可分为水管锅筒和火管锅筒两种类型。
3. 钢管：钢管是锅炉中的传热部件，用于将炉膛中的烟气与水进行热交换，产生高温高压蒸汽。
钢管根据布置形式可分为水冷壁钢管、过热器钢管、再热器钢管等。
4. 空气预热器：空气预热器用于将烟气中的余热传递给进入锅炉的空气，提高燃烧效率。
常见的空气预热器包括空气预热器和烟气预热器。
5. 燃料喷嘴：燃料喷嘴用于将燃料喷入炉膛进行燃烧。
燃料喷嘴的结构和数量根据锅炉的设计要求和燃料特性而定。
二、电站锅炉的工作过程1. 燃料燃烧：燃料经过燃烧装置进入炉膛，在燃烧过程中释放出热能，产生高温烟气。
2. 烟气进入钢管：烟气在炉膛中燃烧完毕后，通过烟道进入钢管区域，与钢管表面进行热交换。
烟气中的热量被钢管吸收，同时钢管中的水被加热，转化为蒸汽。
3. 蒸汽产生：蒸汽在钢管中逐渐形成，并通过蒸汽出口进入汽轮机，驱动汽轮机转动。
4. 烟气排出：经过热交换后，烟气温度降低，同时被烟囱排出。
5. 蒸汽的再热和过热：部分蒸汽在汽轮机中进行功的过程中会发生冷却，因此需要再热和过热来提高蒸汽的温度和压力，以增加汽轮机的工作能力。
6. 锅炉循环：蒸汽释放出部分能量后会回流到锅炉中进行再次加热，形成循环。
循环系统中还包括给水泵、除氧器、给水加热器等辅助设备。
7. 烟气净化：为了保护环境和遵守环保法规，烟气中的污染物需要进行净化处理，常见的烟气净化设备包括除尘器、脱硫装置和脱硝装置等。
通过上述工作过程，电站锅炉能够将燃料的热能转化为蒸汽能量，驱动汽轮机发电。
电站锅炉系统结构及生产过程流程图36356
主要由受热面组成。
30.09.2020
精选
7
30.09.2020
锅内设备
① 汽包：存放工质和产生合格要求的 饱和蒸汽
② 水冷壁：位于炉膛的四壁，吸收辐 射热，使水受热蒸发，保护炉墙。
③ 过热器.：加热饱和蒸汽至过热蒸汽， 供给高压缸
30.09.2020
精选
13
（1）水冷壁
锅炉炉墙四周，辐射换热蒸发受热面。 水冷壁的作用： ①强化传热，节省金属消耗量； ②形成炉墙，起保护炉墙作用； ③能有效地防止炉壁结渣。 受热面联箱：为分配流体的装置。
30.09.2020
精选
14
30.09.2020
精选
ቤተ መጻሕፍቲ ባይዱ
15
膜式水冷壁销钉焊
膜式水冷壁给料口 30.09.2020
精选
10
锅炉的辅助设备
30.09.2020
➢ 给水设备：包括给水泵、管道阀门等
➢ 通风设备：送风机、引风机、烟风道、 烟囱等
➢ 制粉设备：原煤仓、给煤机、磨煤机、 粗粉分离器、细粉分离器和排粉风机
➢ 除尘设备：分离除去烟气中的飞灰颗粒， 减轻飞灰对环境的污染和对引风机的磨 损。
➢ 除灰设备：除去锅炉底部的大渣和除尘 器分离下来的细灰
水冷壁折烟角 水冷壁集箱
精选
16
水冷壁磨损
30.09.2020
精选
17
（2）过热器受热面和再热器受热面
过热受热面有过热器和再热器 ①过热器和再热器的作用
将饱和蒸汽或低温蒸汽加热成为达到合格 温度的过热蒸汽 ②按传热方式分类： 对流过热器； 半辐射式过热器（即屏式过热器）； 辐射式过热器。
锅炉生产各系统工艺流程
垃圾通过相关的控制和操作后，垃圾进入焚烧炉，必须经过干燥、燃烧和燃烬三个阶段，其中的有机物在高温下完全燃烧，生成二氧化碳气体，释放热量。
但是，在实际的燃烧过程中，由于焚烧炉内的燃烧条件不可能达到理想效果，致使燃烧不完全。
严重的情况下将会产生大量的黑烟，并且从焚烧炉排出的炉渣中还含有有机可燃物。
生活垃圾焚烧的影响因素包括：生活垃圾的性质、停留时间、温度、湍流度、空气过量系数及其他因素。
其中，停留时间、温度及湍流度称为“3T”要素，是反映焚烧炉运行性能的主要指标。
针对垃圾的性质、停留时间、温度、湍流度和过量空气系数进行分析，并用于指导垃圾焚烧炉运行管理和操作。
一．生活垃圾的性质生活垃圾的热值、组成成分及外形尺寸是影响生活垃圾焚烧的主要因素。
热值越高，燃烧过程越易进行，焚烧效果也就越好。
生活垃圾组成成分的尺寸越小，单位质量或体积生活垃圾效果越好，燃烧越完全；反之，传质及传热效果较差，易发生不完全燃烧。
进厂垃圾在贮坑内停留一定的时间，通过自然压缩及部分发酵作用，以提高进炉垃圾的热值，改善垃圾的焚烧效果，同时亦是垃圾焚烧好坏的关键所在。
合理贮存让垃圾充分发酵和干燥进厂生活垃圾并不是直接送入垃圾焚烧炉，而是必须经过贮存这一道工序。
设置垃圾贮坑，一是贮存进厂垃圾，起到对垃圾数量的调节作用；二是对垃圾进行搅拌、混合、脱水等处理，起到对垃圾性质的调节作用。
另外，进厂垃圾在贮坑内停留一定的时间，通过自然压缩及部分发酵作用，可以减低垃圾的含水量，以提高进炉垃圾的热值，改善垃圾的焚烧效果。
生活垃圾在贮坑内停留时间为3～5天较为合适，气温低和湿度大的可以适当延长停留时间。
二．停留时间停留时间有两方面的含义：一是生活垃圾在焚烧炉内的停留时间，它是指生活垃圾从进炉开始到焚烧结束，炉渣从炉中排出所需的时间；二是生活垃圾焚烧烟气在炉中的停留时间，它是指生活垃圾焚烧产生的烟气从生活垃圾中逸出到排出二燃室所需的时间。
实际操作过程中，生活垃圾在炉中的停留时间必须大于理论上干燥、热分解及燃烧所需的总时间。
火电厂生产过程示意图
高温高压蒸汽→汽轮机汽缸→转子高速旋转→发电机转子旋转→ 磁场切割定子绕组→感应电动势→电能→变压器和输电线→电网
低温低压蒸汽→凝结器→凝结水→加热器→水泵→锅炉
火力发电厂生产流程示意图
示 意 图
锅 炉 及 其 辅 助 设 备
汽 轮 机 及 其 辅 助 设 备
发 电 机 及 其 电 膛内燃烧→放出热量→受热面内水加热
煤粉→炉膛内燃烧→放出热量→受热面内水加热
煤粉→炉膛内燃烧→放出热量→受热面内水加热→过热蒸汽
过热蒸汽→主蒸汽管道→高压汽缸→再热管道→再热器→中低压缸
锅炉控制系统原理图、框图和流程图
锅炉控制系统原理图、框图和流程
图(总8页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
基于PLC的锅炉控制系统设计
上位机
PLC
炉排变频器引风变频器给水变频器鼓风变频器
炉排电机鼓风电机
水泵电机
引凤电机
A/D
转换
炉膛压力
过热器温度
汽包水位
炉膛温度
整体设计
锅炉控制系统CAD原理图
实际
测量
温度和流量的串级控制，煤粉流量和空气流量比值控制组成的炉膛温度控制系统
汽包水位的三冲量控制系统
炉膛负压前馈-反馈控制系统
过热器出口蒸汽温度串级控制系统
锅炉系统流程图设计
炉膛温度控制PLC程序流程图
汽包三冲量PLC程序流程图设计
炉膛负压PLC编程流程图设计
上下位机通信PLC编程流程设计。
电站锅炉系统结构及生产过程流程图
⑤ 省煤器：提高锅炉效率，降低锅炉
的排烟温度，节约燃料
2020/11/28
电站锅炉系统结构及生产过程流程图
“炉”
u 即燃烧系统，其任务是使燃料在其内部快 速、稳定、完全地燃烧，放出热量，产生 高温火焰和烟气。
u 燃烧系统主要由炉膛、燃烧器、空气预热 器和烟道等组成。
2020/11/28
电站锅炉系统结构及生产过程流程图
u 汽包中设有蒸汽净化装置，它可保证蒸汽品质
u 汽包上还装有压力表、水位计和安全阀等，从 而保证锅炉的安全工作。
2020/11/28
电站锅炉系统结构及生产过程流程图
（2）下降管
2020/11/28
电站锅炉系统结构及生产过程流程图
（3）联箱
2020/11/28
电站锅炉系统结构及生产过程流程图
2020/11/28
2020/11/28
电站锅炉系统结构及生产过程流程图
水循环系统部件
(1）汽包
2020/11/28
电站锅炉系统结构及生产过程流程图
汽包特点
u 汽包是锅炉的加热、蒸发、过热三个过程的连 接枢纽。汽包中存有一定的汽、水，因而它有 一定的蓄热能力。
u 在负荷变化时起蓄热器和蓄水器的作用，可以 减缓汽压变化的速度。
2020/11/28
电站锅炉系统结构及生产过程流程图
电厂锅炉平衡通风系统
2020/11/28
•送风机向锅 炉送入燃料 燃烧需要的 新鲜空气； 引风机将燃 烧后的烟气 吸出并送往 烟囱，排入 大气。
二、锅炉汽水系统及其设备
➢汽水系统是指给水和蒸汽流经的设备及其
管道所组成的系统。
➢汽水系统及其设备的连接情况如下图所示
2020/11/28
锅炉结构及工作过程
→给水泵→高压加热器→锅炉
锅炉工作过程
锅炉、汽轮机和发电机称为火力发电厂的三大主机。 火力发电厂的生产过程存在三种形式的能量转换：
燃料化学能 蒸汽热能
机械能
电能
锅炉
汽轮机
发电机
锅炉是火力发电厂三大主机中最基本的能量转换设备。 其作用是利用燃料在炉内燃烧释放的热能加热给水， 产生规定参数（温度、压力）和品质的蒸汽，送往汽轮 机做功。
锅炉的辅助设备主要有通风设备、 输煤设备、制粉设备、给水设备、除 尘、除灰设备、自动控制设备、水处 理设备及一些锅炉附件（安全阀、水 位计、吹灰器、热工仪表）等。
锅炉本体
燃挠器、炉膛、布置有受热面的 烟道，汽包、下降管、水冷壁、 过热器、再热器、省煤器及空气 预热器等。
其余为辅机
送风机、引风机、给煤机、 磨煤机、排粉机、除尘器及 烟囱等。
锅炉设备及运行课件
锅炉结构及工作过程
电能生产过程
发
火力发电
电
水力发电
方
式
核能发电
电能
转动机械能
蒸汽热能
燃料化学能
锅炉完成
火电厂基本生产流程
煤场 输煤系统 制粉系统
汽 轮 机
锅 炉
水
发电机 至
变压器 电 力 系 统Leabharlann • 一 、电厂锅炉的工作过程
• 燃料→锅炉→燃烧→放出热量 • 给水→加热蒸发→饱和蒸汽→过热蒸汽 • 过热蒸汽→汽轮机→蒸汽在汽轮机中做
二、电厂锅炉的组成部件及作用
一、锅炉构成
锅炉本体
包括燃挠器、炉膛、布置有受热面的烟 道，汽包、下降管、水冷壁、过热器、 再热器、省煤器及空气预热器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膜式水冷壁给料口 17.09.2020
水冷壁折烟角 水冷壁集箱
精选ppt
16
水冷壁磨损
17.09.2020
精选ppt
17
（2）过热器受热面和再热器受热面
过热受热面有过热器和再热器 ①过热器和再热器的作用
将饱和蒸汽或低温蒸汽加热成为达到合格 温度的过热蒸汽 ②按传热方式分类： 对流过热器； 半辐射式过热器（即屏式过热器）； 辐射式过热器。

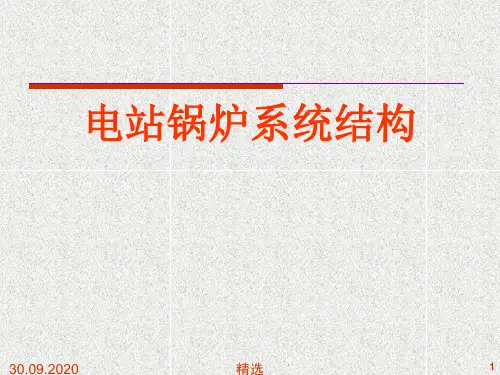

电站锅炉系统结构
